Водопровод и канализация: схема, проектирование и монтаж

Нюансы проектирования и установки канализации внутри дома

Для правильной работы канализации требуется разработать и реализовать такой проект, в котором учтены определенные правила.

Кухню и санузлы, места нахождения другого санитарного оборудования лучше располагать рядом и как можно ближе к месту выхода канализационной трубы из дома.
Наилучшим вариантом будет канализационная схема с одним стояком.
Не нужно ничего дополнительно подключать в трубу между унитазом и стояком, так как в ином случае при смыве будет происходить отсасывание воды из всех сифонов присоединенного сантехнического оборудования. Остальные санитарные приборы могут выходить в общую подводную к стояку трубу.

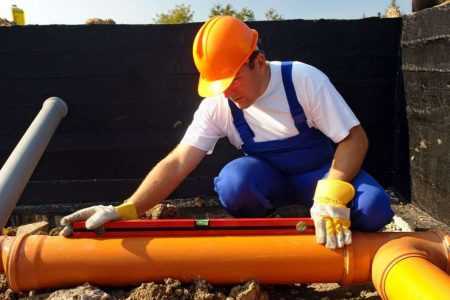

В самотечной системе необходимо соблюдать уклон при установке отходящих от оборудования труб. Для труб диаметром в пределах 50-80 мм наклон для каждого их метра должен составлять минимум 2 см, при диаметре более 80 мм- 3 см.
На кухонной канализационной трубе после раковины и посудомоечной машины обязательно предусматривают жироуловители.
Место присоединения унитаза должно быть ниже всех сантехнических устройств, расположенных на этаже. При несоблюдении этого правила при смыве стоки с унитаза появятся в сливном отверстии другого оборудования.
Необходимо избегать колен и поворотов канализационных труб, если это возможно, так как именно в этих местах засоры случаются чаще всего.
Когда без изгибов не обойтись, нужно спроектировать и сделать их максимально плавными. Так, для поворота трубы под прямым углом применяют два колена в 45 градусов или 3 колена в 30 градусов.
Выход канализации из дома должен определяться местом, где расположен вход в централизованные канализационные сети или внешние элементы сбора и очистки стоков.
Необходимо правильно выбрать трубы по размеру и материалу, из которых они изготовлены, а также другие элементы канализационной системы (фитинги, колена и т. д.).
На этапе проектирования и подготовки нужно определиться с типом канализационной системы, которая может быть самотечной или принудительной с применением циркуляционного насоса.

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ

Аэрация воды	24
Башня водонапорная	55
Ввод водопроводный	49
Водовод	44
Водозабор	10
Водоподготовка	19
Водопотребление	5
Водопотребление удельное	6
Водопровод	2
Водопровод групповой	3
Водоснабжение	1
Грязеемкость фильтра	37
Дегазация воды	26
Дренаж фильтра для очистки воды	34
Загрузка фильтра	33
Запас воды в резервуаре аварийный	57
Колодец водозаборный шахтный	12
Колодец водопроводный	50
Колодец водосборный	15
Коэффициент неравномерности водопотребления	8
Микрофильтр для очистки воды	23
Неравномерность водопотребления	7
Обеззараживание воды	42
Обессоливание воды	39
Объем воды в резервуаре регулирующий	56
Опреснение воды	40
Осветление воды	20
Осветлитель воды	28
Отстойник для очистки воды	27
Очистка воды	18
Потеря воды в системе водоснабжения	9
Расход воды для целей водоснабжения расчетный	4
Расширение загрузки фильтра	38
Резервуар для воды	51
Резервуар для воды заглубленный	54
Резервуар для воды напорный	53
Резервуар для воды регулирующий	52
Сеть водопроводная	45
Сеть водопроводная кольцевая	47
Сеть водопроводная тупиковая	43
Скважина водозаборная	13
Скорость фильтрования воды	36
Слой фильтрующий	35
Сооружение водозаборное	11
Сооружение водозаборное лучевое	14
Сооружение инфильтрационное	17
Станция водоподготовки	22
Станция насосная водопроводная	46
Станция очистки воды	21
Умягчение воды	41
Фильтр водозаборного шахтного колодца	16
Фильтр для водоподготовки	30
Фильтр для очистки воды	29
Фильтр для очистки воды медленный	31
Фильтр для очистки воды скорый	32
Фторирование воды	43
Хлорирование воды предварительное	25

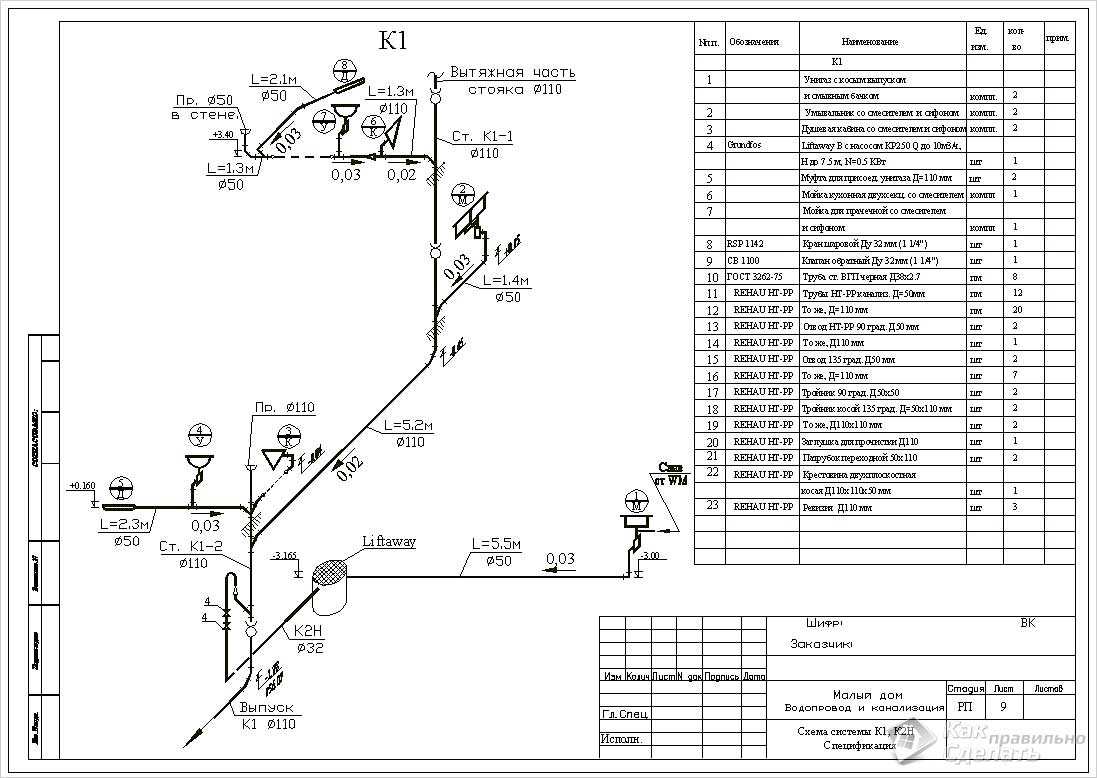

Проектирование и проведение необходимых расчетов

Прежде чем начинать строительство системы, нужно начертить предварительную схему монтажа канализации. На чертеже отмечают все точки расположения сантехники в доме и место локации септика на участке. Кроме того, на схему наносят место вывода трубопровода через фундамент в грунт под первым этажом. На чертеж наносят все линии коллектора от каждой сантехнической точки и вплоть до входа в септик. Производят замеры протяженности каждого отрезка трубопровода. Благодаря измерениям получают суммарное количество необходимо метража внешних и внутренних труб.

Крайне важно нанести на чертеж все места изгибов, соединений, разветвлений и поворотов коллектора. Так мастер сможет закупить необходимое количество переходников, фитингов и др

Бурение своими руками

Для этого понадобится колонка, подъемник и тренога. Последняя устанавливается над местом будущего источника. Для углубления на первые 1-1,5 метра применяется штыревой бур. С его помощью снимается верхний слой. Далее в образованное отверстие вставляют обсадную трубу с зубцами. С ее помощью бурят до того момента, пока не появится хороший водоносный слой. При этом все, что попадается до него, можно пропускать. После обнаружения подходящего слоя внутрь обсадной вставляется водопроводная оцинкованная труба, на конце которой установлен фильтр. Для соединения отрезков элементов используется муфта, а места стыков промазываются тщательно герметиком. После этого обсадную трубу вынимают.

Монтаж

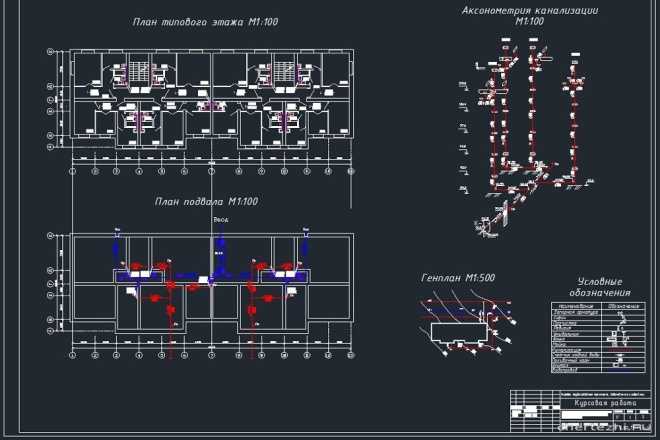

После того, как проект водопровода и канализации будет проработан, можно начинать строительство наружных и внутренних сетей. Если строятся такие инженерные сети, как водопровод и канализация — рабочие чертежи проекта должны содержать не только обозначение места расположения труб и оборудования, но и указания их размеров. Так как установка труб не подходящего диаметра может снизить эффективность работы системы.

Строительство водопровода и канализации можно проводить самостоятельно, даже если хозяин не может сказать про себя, что он часто пересекается с водопроводом и канализационными сетями. Изучив требования строительных правил и ГОСТ, можно успешно собрать внешние и внутренние сети, произвести подключения, установить необходимую арматуру на трубопроводах.

Правила монтажа внутренних сетей

Как правило, строительство систем по водоснабжению и канализации внутри здания начинают после того, как будет готова «коробка», то есть стены и крыша. Вот основные правила монтажа:

Ввод водопроводной трубы в дом осуществляется на расстоянии не меньше полутора метров от канализационного трубопровода, а также от газо- и теплопровода.
На месте ввода за первой наружной стеной устанавливается водомерный узел.

Перед водомером рекомендуется установить ведомственный вентиль для перекрытия воды, а сразу после него – домовой вентиль.
Диаметр используемых труб на воде зависит от числа точек водозабора.

Если монтируется водопровод и канализация внутри зданий, то трубопроводы прокладывают, как правило, в подвальных помещениях.
При недостаточном напоре воды на вводе, планируется установка трех насосов

Два из них будут обеспечивать подачу воды при максимальном и минимальном уровне потребления, а третий является резервным.

Правила монтажа наружных сетей

Вне зданий монтаж водопровода и канализации осуществляется по следующим правилам:

Глубина залегания труб должна превышать глубину промерзания грунта.
Если предполагается пересечение водопровода и канализации, то трубы подачи воды укладываются выше канализационных не менее чем на 40 см. Кроме того, если используются не стальные, а чугунные или пластиковые трубы, требуется установка стальных кожухов на месте пересечения. Причем длина использованного кожуха должна быть не менее 10 метров в каждую сторону от пересечения при песчаных грунтах или не менее 5 метров при глинистых грунтах.
Пересечение должно быть выполнено под прямым углом.
Если трубы водопровода и канализации прокладываются параллельно, то расстояние, разделяющее стенки труб, должно составлять не менее полутора метров, если трубы имеют диаметр менее 200 мм.

Итак, внутренний и наружный водопровод и канализация в частном доме – это сложная система, при обустройстве которой требуется составление грамотного проекта. Только при соблюдении всех требований СНиП системы будут эффективны и безопасны.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

ВОДОЗАБОРЫ

10. Водозабор
По ГОСТ 19185-73

11. Водозаборное сооружение
По ГОСТ 19185-73

12. Водозаборный шахтный колодец
Колодец с закрепленными стенками для забора подземных вод через дно и стенки

13. Водозаборная скважина
Скважина для забора подземных вод, оборудованная, как правило, обсадными трубами и фильтром

14. Лучевое водозаборное сооружение
Водозаборное сооружение для подземных вод, состоящее из горизонтальных или наклонных водоприемных радиальных лучей-фильтров

15. Водосборный колодец
Колодец для сбора воды из других водозаборных сооружений

16. Фильтр водозаборного шахтного колодца
Устройство, предотвращающее вынос в шахтный колодец частиц грунта вместе с водой из водоносного пласта

17. Инфильтрационное сооружение
Сооружение для забора подземных вод или их искусственного пополнения

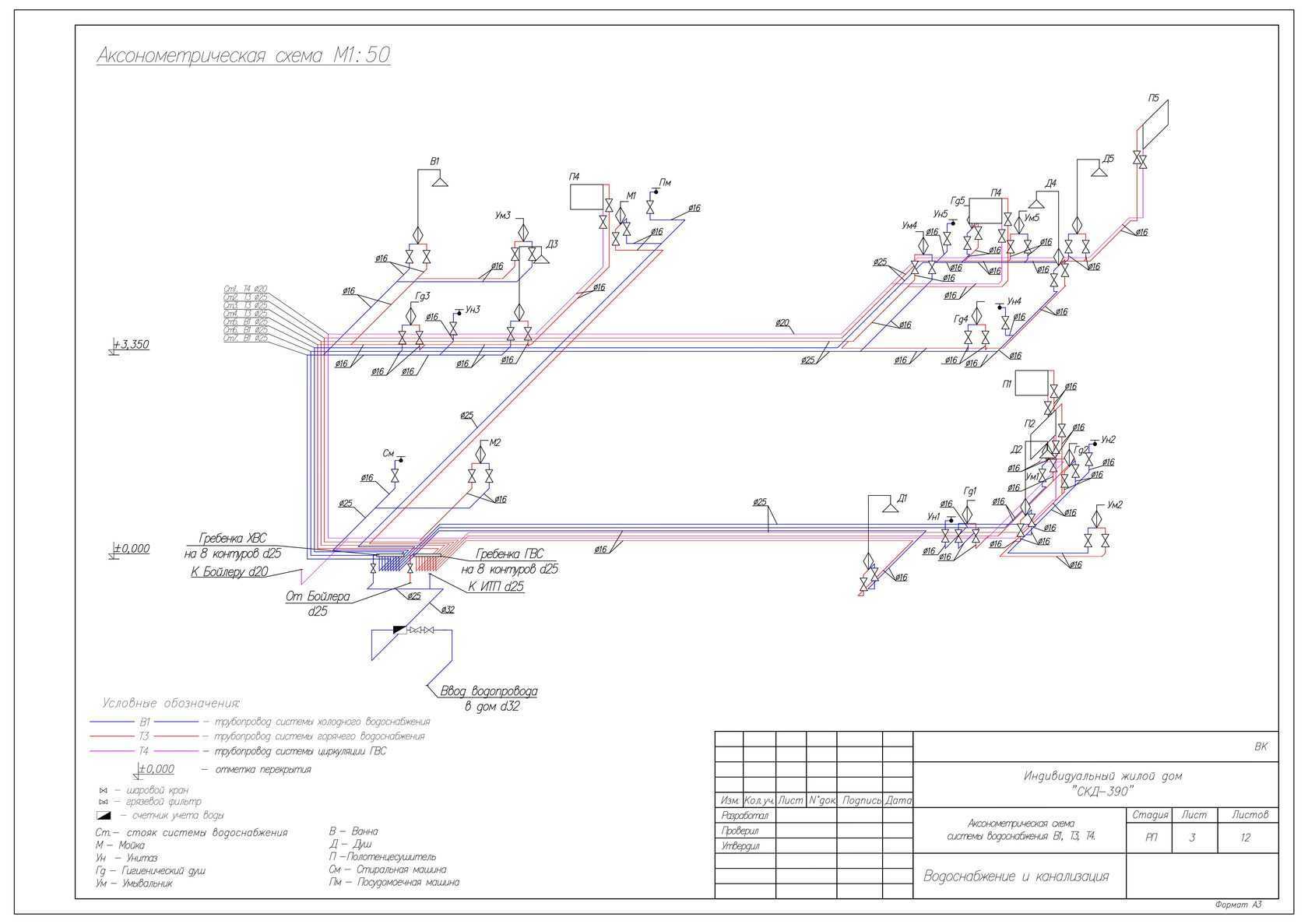

Схема водоснабжения частного дома

Водоснабжение загородных частных домов состоит из нескольких элементов. Прежде всего, это источник воды. А также:

насос для подачи воды из источника к потребителю;
гидроаккумулятор, который создаёт определённое давления в системе;
система очистных фильтров;
установка водогрейного оборудования;
коллекторная система.

Центральный водопровод или своя скважина?

Не секрет, что владельцы домов в провинциальных деревушках очень часто сталкиваются с проблемой отсутствия централизованного водопровода. А в тех местах, где он существует, качество воды не всегда является удовлетворительным.

Выход один – бурение скважины.

Скважина для воды

Если скважину приходится бурить в уже построенном здании, то следует предусмотреть все возможные нюансы по её эксплуатации. Лучше всего поместить скважину в техническом помещении, свободном от посторонних предметов. Ведь данное инженерное сооружение будет требовать периодического сервиса. Оно занимает достаточно много места и нуждается в хорошей защите от неблагоприятных атмосферных явлений.

Услугу бурения скважин в наше время предоставляют множество фирм, а оборудование для забора воды и подачи её в дом без проблем можно приобрести и самостоятельно. При этом нужно учитывать, что пробуренная скважина не есть магистральный водовод, и она не подаст воду в автоматическом режиме с нужным давлением. Требуется не только добраться до водоёма, но ещё спроектировать и создать эффективную систему водоснабжения.

Условно проектирование наружного водоснабжения можно поделить на несколько блоков:

Проект сооружения, которое будет осуществлять водозабор из возможного источника.
Проект наружного водопровода.

Система водозабора

Современную систему водозабора устраивают следующим образом: насос с достаточной мощностью погружают в скважину. Но сначала над скважиной сооружают специальный подъёмник, который возьмёт на себя большую часть тяжести от насоса и вспомогательных его частей.

Схема и система водозабора воды из скважины в дом

Электрический кабель от насоса крепят к шлангу и нежёстко фиксируют через промежутки в 1,5метра. Также для устройства данного оборудования можно использовать и более сложные системы. Например, синхронизированные между собой два барабана, один из которых обеспечит передвижение грузового троса, а на другом будут размещены водяной шланг и кабель (нельзя использовать шланг для погружения насоса, а тем более электрический кабель).

Наружный водопровод

Наружный водопровод – это некий комплекс самотечных и напорных сетей, которые служат для забора воды, её очистки до нормативного показателя и подачи в дом.

Естественно, что из скважины в дом вода будет поступать по водопроводным трубам и для того, чтобы она в зимний период не успела замерзнуть, предусматривают укладку трубопровода в траншеях, вырытых на определённой глубине. Либо трубопровод хорошо утепляют.

Подаваемая жидкость должна поступать к пользователю под определённым напором. То есть с такой силой, которую можно будет регулировать при закрывании или открывании вентилей крана. Самым оптимальным вариантом будет сила напора 3-6 бар. Именно на него рассчитаны стандартные санитарно-технические приборы и запорная арматура.

Схема проведения наружного водопровода в дом

При правильном проектировании и качественном монтаже всех элементов водопровода, напор воды в системе будет в постоянном стабильном состоянии.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения – схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Несколько слов о системах дренажа

Отводить поверхностные и бытовые стоки в одну канализационную сеть не рекомендуется. Если участок требует осушения, например, находится в низинах или в районах с плохо дренирующимися грунтами, дренажную систему необходимо обустраивать отдельно.

Локальные очистные сооружения «ЛОС»

Существуют различные системы дренажа:

Ливневая канализация.
Пристенный дренаж.
Глубинный дренаж.

Ливневка включает в себя водостоки и дождеприемники. Она собирает дождевые воды, не допуская их негативного влияния на фундамент дома. Той же цели — защите фундамента — служит и пристенный дренаж.

Самым сложным в обустройстве типом являются глубинные дренажные системы. Для прокладки такой дренажной системы применяются специальные трубы с перфорацией. Через отверстия в их стенках грунтовые воды поступают в систему дрен, из которых отводятся к точке сброса. Не стоит подводить дрены к септику, в котором собираются бытовые сточные воды. При резком повышении уровня грунтовых вод, например, во время таяния снега или сильных осадков, нагрузка на септик существенно увеличивается. В результате он перестает справляться со своими задачами.

Монтаж канализационных систем внутри дома

На этом этапе скрупулезных математических расчетов производить не нужно будет. Главное, запомнить, что труба от стояка до унитаза должна иметь диаметр в 11 см, к остальным санузлам подойдут трубы, диаметр которых равен 5 см. Канализационный стояк желательно вывести на крышу здания, чтобы организовать вентиляцию. Трубопровод обязательно должен иметь оптимальный наклон, чтобы избежать засоров. Поэтому же нельзя делать повороты труб или загибы под острыми углами.

Выбор материалов для систем канализации

Не экономьте на материалах, выбирайте качественные и прочные трубы.

На данном этапе, равно как и на многих других, нельзя экономить при покупке стройматериалов. Ведь сэкономив на цене, можно сэкономить и на качестве

А в таком важном деле, как прокладывание коммуникаций, качество должно быть высочайшим, чтобы срок эксплуатации был максимально долгим

Выбирая трубы, учитывайте, в каких условиях они будут функционировать, если, например, их проложат на улице, то материал, из которого они изготавливаются, должен быть очень прочным и в лучшем случае иметь гофрированную форму. Если же в помещении, то допускаются менее крепкие варианты.

Правила сооружения систем канализации

Приступая к монтажу канализационной системы внимательно изучите правила укладки канализационных труб — и неукоснительно соблюдайте эти правила. Так вы избежите ошибок.

Начинать монтаж канализационной системы рекомендуют со строго определенного места. Таковым во время монтажа наружного трубопровода канализации является место входа трубы в очистное сооружение или септик. Работа продвигается отсюда к точке, в которой соединяются внутренний и внешний трубопроводы, то есть к выходу трубы из дома.

Если вы работаете с пластиковыми трубами, то на них ни в коем случае нельзя оказывать какое бы то ни было излишнее воздействие. Например, нужно полностью исключить использование в этом процессе таких инструментов, как молоток и плоскогубцы, которые могут очень сильно передавить пластик, а это приведет к изломам и трещинам.

Внутри помещения трубы следует фиксировать, например, привязывая их к стенам, обратной стороне полов. В данном случае рационально будет использовать хомуты, которые еще и предупредят возможное и крайне нежелательное провисание труб.

Если процесс соединения труб из пластика становится для вас затруднительным, особенно это возможно в момент соединения труб, имеющих большой диаметр, то облегчить задачу сможет жидкое мыло, которым нужно просто смазать манжет-уплотнитель.

Системы подачи воды и отведения стоков в частном строительстве

В частном доме канализацию и водопровод обустраивают одним из двух возможных способов:

Подключение к централизованным системам.
Строительство автономных установок.

Первый вариант является, безусловно, предпочтительным, но осуществить его можно далеко не всегда. Поэтому в частном доме, чаще всего, строят местные системы. Существует еще несколько типов классификаций систем водоотведения. К примеру, по способу транспортировки сред можно выделить безнапорные и напорные системы.

По месту расположение оборудования сети делят на внутренние и наружные. Понятно, что в первом случае, подразумевается нахождение оборудование внутри дома, а во втором – вне здания.

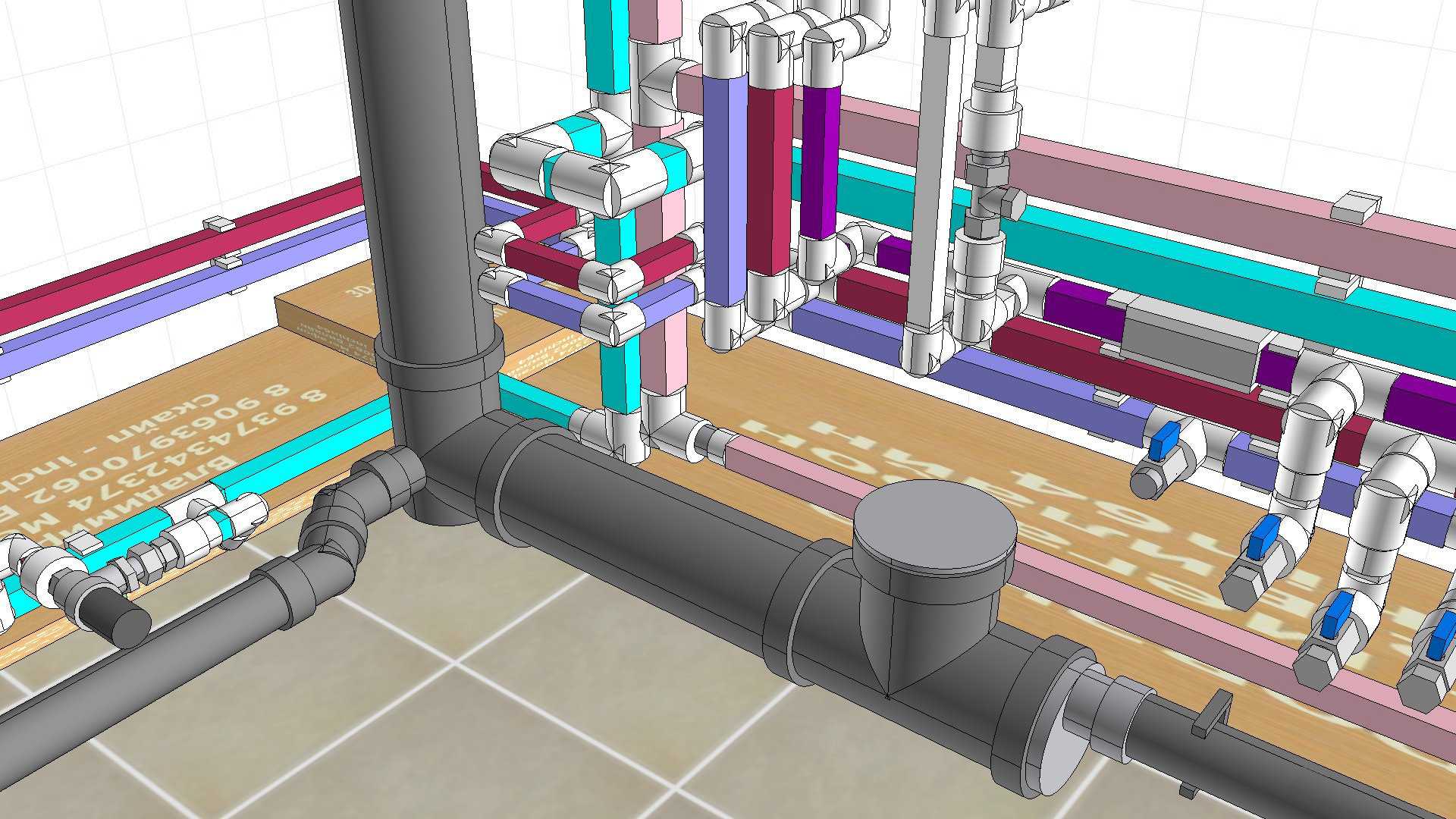

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят . Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний — в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера — полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа

Важно, чтобы там было тепло

Насосная станция — это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается , чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части — первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

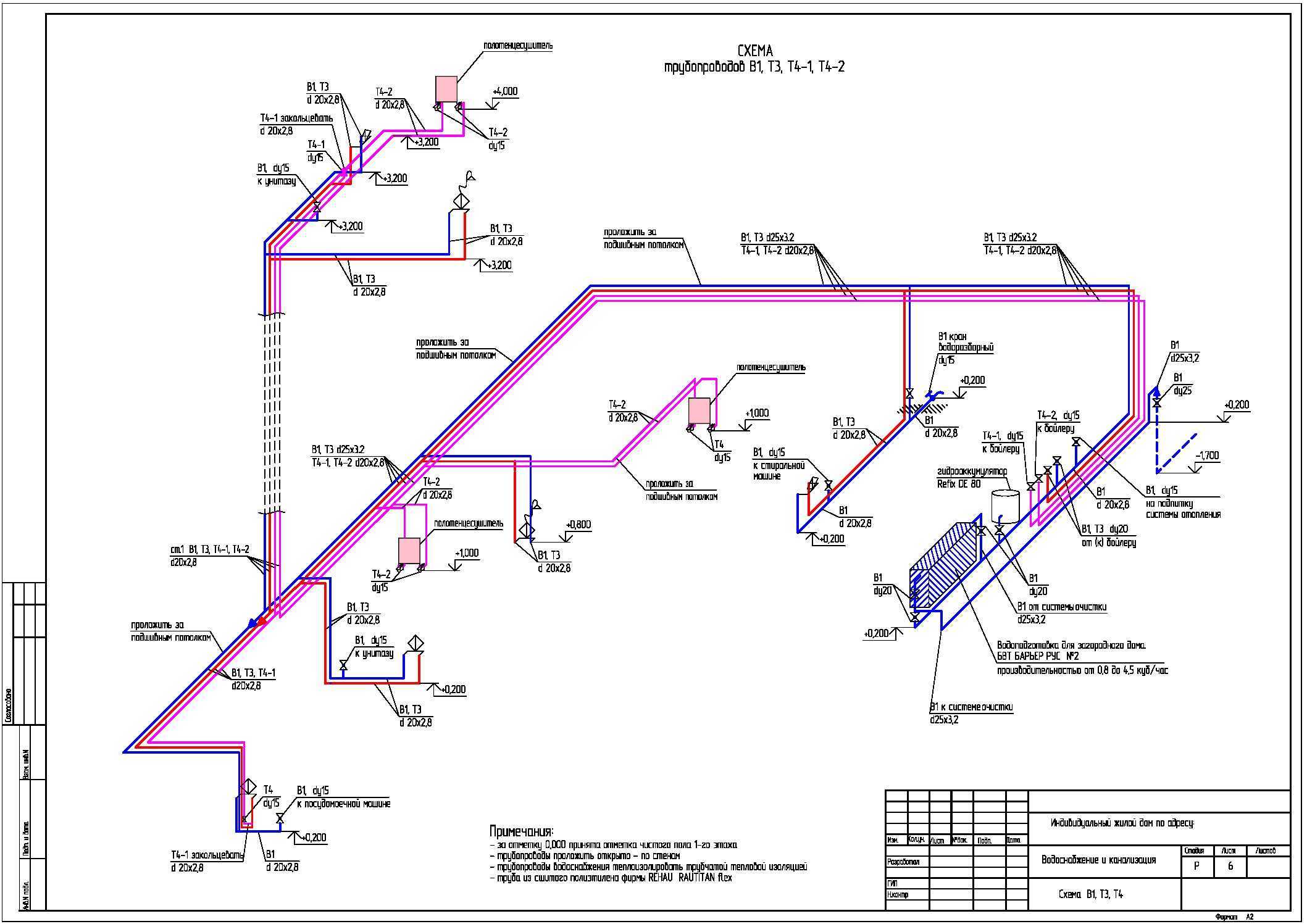

Исходные данные для разработки проекта

Для составления проекта инженерной системы требуются различные исходные данные и документы. Самым важным документом для разработки системы водоснабжения является техническое задание.

Содержание технического задания для разработки проекта водоснабжения и канализации зависит от вида объекта:

Источник системы водоснабжения – централизованный водопровод населенного пункта/колодец/скважина.
Расположение стояков водоснабжения и канализации.
Перечень точек бытового водопотребления, расположенных в помещение, с указанием их расположения – краны в кухне и ванной комнате, унитазы, душевые кабины, точки подключения стиральных и посудомоечных машин.
Точки хозяйственного водопотребления с указанием их расположения и мощности – фонтаны, SPA, системы пожаротушения, системы полива, краны, устанавливаемые на прилегающей к доме территории.
Требования к оборудованию и материалам (при подключении системы от центральной сети водоснабжения нужно указать типы труб, материал, из которого они изготовлены, места их монтажа, диаметр).
Характеристики насосного оборудования, если таковое требуется для обеспечения водоснабжения.
Централизованная канализация или септик.
Для наружных систем водоснабжения и канализации, топографическая сьемка и технические условия на подключение к централизованным системам.

Если вы не знаете, как нужно заполнить техзадание на проектирование или эта задача вызывает у вас какие-то сложности, вы можете позвонить специалистам и уточнить какую информацию нужно будет включить в документ, а также как правильно ее оформить.

Вторым важным для проектирования документом являются технические условия. Техусловия нужно брать только в случае организации подключения к центральным сетям водоснабжения или канализации, документ не требуется для проектирования автономных систем.

Важными для проектировщиков также являются следующие документы, которые предоставляются собственником:

архитектурный план объекта с указанием на нем точек водоснабжения, точек ввода центральной системы и точек водозабора, архитектурный план может предоставляться в бумажном или электронном формате;
поэтажный план внутренних помещений строения;
геоподоснова земельного участка, принадлежащего собственнику, на котором должно присутствовать топографическое описание местности, параметров грунта и установленных инженерных систем.

Своевременное предоставление необходимых документов позволит специалистам рассчитать точную стоимость проектирования.

Ливневая канализация

Система ливневой канализации запроектирована по самотечному режиму. Отвод дождевых вод осуществляется открытым и закрытым способами. Подключение проектируемой сети ливневой канализации осуществляется в существующий самотечный коллектор 400мм.

Трубопроводы системы ливневой канализации запроектированы из труб полиэтиленовых с двухслойной профилированной стенкой для систем водоотведения «Корсис» Ø250мм, Ø315мм длиной 12,0м, класса жесткости 8 без раструба по ТУ 2248-001-73011750-2005, соединенные муфтами.

Прокладка трубопровода должна осуществляться с соблюдением требований ТР 101-07 «Технические рекомендации по проектированию и строительству безнапорных подземных трубопроводов хозяйственно-бытовой и дождевой канализации из полиэтиленовых труб с двухслойной профилированной стенкой «КОРСИС»,

Ливневая канализация запроектирована в сухих грунтах.

Колодцы запроектированы: из сборных ж/б элементов по типовой серии 3.900-3, выпуск 7, часть 1 и монтируются по типовым материалам для проектирования 902-09-22.84 «Колодцы канализационные».

Производство работ

В местах пересечения с действующими и проектируемыми трубопроводами, для обеспечения сохранности стыков труб, засыпку траншеи производить песком по ГОСТ 8736-93 согласно СНиП 3.02.01-87 п.4.14. При пересечении трубопроводами проездов, обратную засыпку траншей на этих участках выполнить песком на полную глубину траншеи с послойным уплотнением.

Пересечение проектируемой канализации с существующей теплотрассой выполнено в стальном футляре ∅377х7 L=6,0м открытым способом. Пересечение проектируемого ввода водопровода с существующей канализацией и теплотрассой выполнено в стальных футлярах ∅273х6 L=10,0м и L=4,5м открытым способом.

При прокладке водопровода в стальном футляре, на концах его рабочую трубу заделать в гильзы L=0,30м, зачеканив пространство эластичным материалом (каболкой), а между футляром и гильзой заделать битым кирпичом на растворе М100. Для предотвращения деформаций труб в футляре, прокладку трубопроводов в них осуществить на опорах №17 с шагом 3 м, согласно т.м. 901-09-9.87.

При прокладке проектируемых сетей канализации в стальном футляре рабочую трубу уложить на подготовку из бетона В7,5, а межтрубное пространство заделать цементным раствором.

Составление проекта

Для прокладки трубопровода технических условий недостаточно – нужен проект (схема водоснабжения частного дома от скважины с гидроаккумулятором). Составят его в проектной организации.

Обязательное условие – наличие у нее лицензии на проведение таких работ.

Практический совет! Составлением проекта занимается и сам водоканал, в составе которого работает проектное бюро.

Однако эта услуга в других организациях может стоить дешевле! Список предприятий, имеющих лицензию, предоставят в водоканале.

При составлении проекта в сторонней организации нередко возникают проблемы.

Связано это с тем, что водоканал рассматривает такую проектно-сметную документацию, как нарушение его монопольного права, и его специалисты, многократно направляют проект на доработку для устранения мелких недостатков.

Важно! Для проекта потребуется план участка и прилегающей территории, на котором обозначены инженерные коммуникации (прежде всего, подземные) в окрестностях. Выдает его Федеральный центр регистрации земельных участков, кадастра и картографии. Масштаб плана – 1 : 500

Масштаб плана – 1 : 500

Выдает его Федеральный центр регистрации земельных участков, кадастра и картографии. Масштаб плана – 1 : 500.

Возможно, такой план предоставят и в проектной организации, и в водоканале, но за эту услуг придется платить.

Полученную проектно-сметную документацию регистрируют в СЭС.

На этом подготовительный этап не заканчивается.

При рытье траншей и обустройстве колодцев, существует опасность повреждения:

линий связи,
кабельных сетей,
газопроводов и других инженерных коммуникаций по маршруту прокладки трубопровода.

Это требует согласования работ с коммунальными и частными организациями-владельцами.

Практический совет! Если проектная организация займется этим на этапе составления документации (стоимость услуги включается в цену работ), удастся сэкономить время.

Проект водоснабжения от скважины и водоотведения гостиничного комплекса

Наша проектировочная компания разработала документацию проектную ВК водоснабжения и водоотведения гостиничного комплекса.

Общие указания водоснабжение проектирование

Рабочая документация разработана на основании:

проектной документации по объекту: «Комплекс, состоящий из многофункционального общественного комплекса ВГК и многофункционального центра»,
технического задания на проектирование.
специальных технических условий (СТУ) изм.1 от 17.12.2014г.
инженерно-технические рекомендации и минимальные стандарты ER&MS версия 4,0.
технологического проекта Miko.
архитектурно-планировочных решений.

Системы водоотведения запроектированы в соответствии со следующими нормативными документами:

СНиП 3.05.01-85 «Внутренние санитарно-технические системы».
СП 73.13330.2012 «Внутренние санитарно-технические системы зданий.
