Чертежи шестиугольной (шестигранной) беседки своими руками

Пошаговое описание самостоятельной сборки

Прежде, чем сделать шестигранную беседку своими руками, необходимо подготовить чертеж. На нем указываются габаритные размеры конструкции и способы стыковки элементов каркаса: рамы пола к фундаменту и стойкам, а также крепление стоек к крыше.

Для качественного изготовления стола и лавочек эскизный чертеж также не будет лишним. Он поможет точно рассчитать габариты мебели с учетом ее комфортного размещения.

Размеры постройки и ее площадь подбирают, исходя из расчетной вместимости. Для строения, в котором за стол сядут 6 человек, длина боковой грани должна быть не менее 1,25 метра. Начертив план беседки, продумав размещение скамеек и столика, можно приступать к разбивке фундамента. В Интернете содержится несколько разных способов выполнения этой операции.

Изучив их, мы выбрали самый простой и понятный:

• Отрезаем кусок веревки (ее длина должна быть равна радиусу окружности, в которую вписан шестигранник нашей беседки). Привязываем к концам веревки два деревянных колышка.
• Забив один колышек в землю, натягиваем веревку и вторым колышком как циркулем прочерчиваем на грунте окружность.
• В любой точке окружности забиваем один колышек, а вторым делаем на ней засечку. Пройдя по всему контуру, мы получим 6 точек. Это углы нашей будущей беседки (схема №1).

Схема №1 Последовательность разбивки фундамента

Выполнив вынос контура беседки на участок, можно приступать к закладке ее фундамента. Результат этой работы и другие этапы монтажа вам наглядно пояснят поэтапные фотографии.

Для деревянной конструкции, так же как и для металлокаркасной достаточно столбчатого фундамента. Его можно сделать из кладочных бетонных блоков, выкопав под них неглубокую яму (40-60 см). Высота фундамента над грунтом – 1 блок.

Для лучшей связи блоков с деревянной рамой пола в их пустоты забивается арматурный стержень. Стыки антисептированного бруса (сечение 15х10 см) соединяют способом «внахлест» и насаживают на арматуру.

Наружу выпускают 15-20 см стержня для монтажа стоек. В стойках сверлят отверстия соответствующего диаметра и глубины.

Установив 4 бетонных блока под лаги пола, их попарно врезают в опорный брус фундамента.

Опорный брус и лаги пола установлены на фундамент (сверху лежат обрезанные в размер стропила крыши)

Деревянные стойки-колонны (сечение 10х10 см, высота 220 см) ставят на арматуру и фиксируют в вертикальном положении с помощью обрезков доски.

Установив обвязочный брус на верхние торцы стоек, временные связи снимают.

В средней части стоек по периметру шестиугольной беседки на высоте 110 см врезают перила (доска 50х100 мм). К ним будет крепиться ограждение.

К верхнему поясу обвязки крепится доска (50х100 мм), а в ее центральной части вертикально устанавливают шестигранный столбик. В него будут упираться стропила крыши.

Концы стропильных ног обрезают под таким углом, чтобы они плотно стыковались с гранями упорного столбика, и поочередно фиксируют их саморезами к обвязочному брусу и столбику.

Если крыша шестигранной беседки будет накрыта битумной черепицей, то под нее нужно уложить плиту ОСП. Для ее монтажа к стропилам крепят доски обрешетки.

Раскрой плиты выполняют на земле, а на крыше ее фиксируют саморезами к стропилам и обрешетке.

Свесы кровли перед монтажом черепицы обшивают металлической карнизной планкой.

Стыки между плитами ОСП промазывают силиконовым герметиком, после чего укладывают на них карты битумной черепицы.

Завершающий этап строительства – укладка половой доски (палубной или шпунтованной). Для защиты от сырости грунта «соты» опорных брусьев зашивают пароизоляцией.

После этого остается лишь установить строганный брусок ограждения боковин.

Это интересно: Как выбрать паяльник для полипропиленовых труб (видео)

Устройство нижней обвязки и установка стоек

Для сборки нижнего шестиугольника беседки понадобится качественная древесина хвойных пород. Существует несколько способов соединения, которые позволяют выбрать наиболее рациональную при существующей конструкции шестиугольную беседку с габаритами. Все вышеперечисленные варианты обеспечивают достаточную надежность подключения:

Традиционное подключение в «полудереве».

Беседка шестиугольная с соединением «полудерево» на свайном фундаменте. Надежное крепление узла обеспечивает штифтовая вставка, проходящая через технологические отверстия спицевого соединения. В нижней части несущей стойки просверливается отверстие, с помощью которого оформляется закладная.

Возможность подключения нижней планки в паз.

Соединение дерева с помощью внутренних и внешних пазов. Несущий столб устанавливается на фундамент изнутри и крепится к бокам длинными гвоздями или анкерами.

Присоединение ремешка прямо к стойке.

Концы бруса распиливаются под углом 30 градусов и соединяются с бруском при помощи монтажных уголков. Крепление опорной стойки к фундаменту осуществляется строительными дюбелями или анкерными болтами.

Крепление опорных стоек к чистому полу беседки.

Изначально нижний шестигранник беседки с лагами для пола собирается на короткие деревянные столбы, устанавливаемые на фундамент

Затем переходят к настилу из досок.

Устройство мостового перекрытия. Края доски распилены под углом 60 градусов, крепление осуществляется гвоздями.

Теперь переходим непосредственно к установке стоек.

Установка вертикального стеллажа на деревянный пол беседки. Крепление производится гвоздями, дополнительно используются монтажные уголки.

Армирование вертикальной балки шестиугольной беседки временными откосами и подпорками

Выбор оптимальной формы беседки

Конструкция беседки должна быть не только эстетичной и вписываться в красоты природы, соответствовать стилю оформления участка или дома, коттеджа, но еще и:

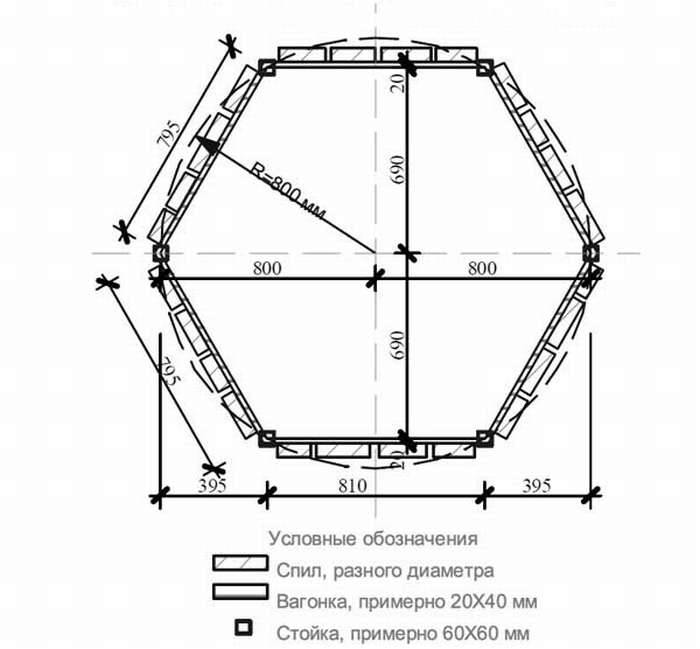

Размеры основания шестигранной беседки.

1. Удобной. С достаточно широким входом, неузкими сиденьями, возможно, со столиком либо полками для дополнительного удобства.
2. Практичной. Полезная площадь беседки рассчитывается по количеству гостей, которые будут периодически находиться в этом сооружении, чтобы в солнечный или дождливый день кому-то не пришлось наблюдать за отдыхающими со стороны.
3. Эргономичной. Каждый человек, взрослый или ребенок, находясь в такой беседке, должен чувствовать себя комфортно и не испытывать дополнительных неудобств. Так, например, в беседке не должно быть острых углов или заниженных потолков.
4. Прочной и устойчивой. Конструкция беседки должна быть технологичной, помимо всего прочего, защищать от агрессивных воздействий окружающей среды, в частности, от снегопада, порывов ветра или ливневых дождей.
5. Оригинально и изящно вписывается в ландшафт любого участка шестигранная форма беседки, она занимает меньше места, чем прямоугольная, и более устойчива в связи со своей концептуальной технологичностью. Помимо этого, построить своими руками круглую беседку очень сложно, а вот шестиугольная достаточно проста в монтаже благодаря небольшой площади граней, а расход материала не превышает по объему расход на другие виды беседок.

Также важно, что конструкция шестиугольной беседки намного жестче и устойчивее, значит, прочнее по сравнению с другими аналогами таких построек в связи с большими точками фиксации на поверхности благодаря удачной форме шестиугольника. Такая форма будет компактной, вместительной по объему, эстетичной и украсит любой участок

Фото беседок из металла

Вообще, варианты беседок из металлоконструкции очень многочисленны: сварка, ковка, разные материалы, которыми каркасы отделываются. Профильная труба, круглая, из стали и алюминия, есть даже варианты из нержавейки. Все это дополняется любой формой: от квадрата и прямоугольника, до любой сложной формы. Металл настолько пластичен, что вариаций очень и очень много. Некоторые из них собраны в фотогалерее.

Необычной формы крыша, и тент, чтоы было видно декоративные элементы, натянут изнутриМеталлический каркас, обтянутый тентом вместо кровли: тень есть, нежарко и недорогоНеобычный ажур из тонких труб, покрашенный в белый цвет придает конструкции легкостьОчень красивый декор. Это не металлическая беседка, а песня в металлеЕще один вариант многогранной беседкиХудожественная ковка в оформлении стоек — элегантно и эксклюзивноКруглая беседка для дачи под голубым поликарбонатом — романтичноПростое решение для дачи: квадратная беседка, крытая бежевым поликарбонатомСтропильная система может быть красивойНеобычное строение — очень интересное решениеНечасто встретишь металлическую беседку из круглых труб. Сварщик — мастер своего делаАжурная беседка из металла — летний вариант для дачи или во дворе возле домаЧертеж шестигранной беседки — вид сверхуЧертеж шестигранной беседки — фронтальная частьШестигранная открытая беседка из железаЭскиз металлической беседки с отделкой поликарбонатомю В нижней части фигурная отделка из труб, которые закрыты темным полупрозрачным поликарбонатомФото шестигранной беседки из металлопрофиля с частичной отделкой деревомБеседка из метлла с барбекюЧертеж восьмигранной беседки из металла с размерамиЭскиз восьмиугольной металлической беседки с размерамиВосьмигранная беседка из металлаКруглая беседка с металлическим каркасом и обшивкой из поликарбонатаМеталлический каркас в комбинации с обшивкой из затонированного поликарбонатаЭто, наверное, самая простая беседка: две гнутые трубы, которые закреплены на спинках садовых скамеек. К трубам прикреплен поликарбонат. Летняя садовая беседка готова

Как сварить беседку для дачи смотрите в видео:

Разновидности крыши

Крыша беседки конструируется исходя из её формы.

Прямоугольные и квадратные беседки наиболее часто сооружаются с плоской, одно- и двухскатной крышей. Если позволяет бюджет конструкция может быть сооружена с шатровой или вальмовой крышей, но такой вариант требует наличия профессиональных строительных навыков и опыта.

Если беседка закрытого типа и в ней предполагается использование печи – следует предусмотреть дымоход. Он может выходить наружу через проём в стене, центр или скат кровли.

В качестве кровельного материала наиболее часто используют:

• черепицу;
• профнастил;
• поликарбонат;
• брезент.

Все эти материалы имеют лёгкий вес, доступны, их легко демонтировать в случае негодности с последующей заменой.

Самым простым и доступным вариантом является плоская крыша.

Первый этапом сооружения крыши является установка на верхнюю обвязку стропил – это деревянный доски, которые располагаются на обвязке равномерно под прямым углом с шагом 9 сантиметров.

На втором этапе сооружается обрешётка с помощью досок, устанавливаемых перпендикулярно стропилам, равномерно с шагом 30 сантиметров.

Все элементы крыши скрепляются с верхней обвязкой и между собой с помощью саморезов и металлических уголков. В результате получается прочная и надёжная конструкция, способная выдержать вес кровли и зимних осадков.

На третьем этапе конструкция покрывается слоем гидроизоляции и после – кровельным материалом.

Крыша шестигранной беседки

Для создания крыши шестигранной беседки мы проведем все работы на земле, таким образом обеспечивая точное соответствие всех ее компонентов друг другу в наилучшем виде… Если вас интересует вопрос покрытия крыши шестигранной беседки, стоит узнать…

Каркас крыши будем изготавливать для беседки с размером стороны 1,83 метра и диагональю 3,5 метра.

Вид снизу готовой крыши шестигранной беседки

После того, как создадим готовую конструкцию, мы ее спокойно поднимем и закрепим к опорным столбам.

Для этого предварительно в их верхней части необходимо сделать по одному пазу 50 на 100 мм, в которые затем мы будем опускать концы стропил и стягивать получившееся соединение болтами.

Чертеж 1. Деталировка крепления стойки и стропил

Для начала из деревянного бруса сечением 100 на 100 мм и высотой 15 см делаем шестигранный столбик. Он необходим, как основание для крепления стропил, так называемая «деревянная бабка».

Для изготовления стропил нам понадобятся доски 50 на 100 мм, которые с одной стороны будут крепиться к шестигранному столбику, а с другой будут лежать на столбах

Обратите внимание, что длина стропил должна быть такой, чтобы они имели вылет от столбов оснований не менее 30 см

При наших размерах беседки и столбика расчетная длина стропил с учетом вылета получается 3,9 м. В торцевой части стропильные бруски спиливаем под углом 60 градусов и этой частью будем крепить их к деревянной бабке саморезами.

Сборку конструкции нужно делать так, чтобы торец бабки сверху был бы выше верхнего угла стропил на 20 мм. Мы делаем это для того, чтобы после того, как уложим кровлю, бабка была бы немного выше ее уровня, это даст нам возможность установить сверху металлический фартук, который будет защищать этот крепежный узел от воздействия осадков.

Составляющие стропильной системы крыши беседки смотрите на чертеже ниже:

Чертеж 1. Стропильная система беседки (чтобы Увеличить — Кликни по изображению)

После того, как каркас крыши готов, устанавливаем его на опорные столбы беседки и крепим с помощью болтов, как мы писали выше.

Далее набиваем на стропила листы фанеры и покрываем рулонной гидроизоляцией получившееся основание.

После проведенной подготовки укладываем сверху кровельный материал. В качестве него можно использовать битумную черепицу, поликарбонат, камыш, металлочерепицу или гонт.

Правильное устройство кровельной системы беседки смотрите на чертеже ниже:

Чертеж 2. Кровля беседки (чтобы Увеличить — Кликни по изображению)

Важно! Монтируя кровлю, следует учесть, что ее первый слой должен иметь небольшой припуск за край основания, кроме этого можно усилить его прочность, сделав двойным. На переломах кровлю обязательно нужно дополнительно защитить, для этого можно воспользоваться листовой жестью или стандартными коньковыми элементами

Но все эти моменты мы подробно разобрали в статье «>» href=»/krovlya-kryshi-myagkoj-cherepitsej» target=»_blank»>Кровля беседки мягкой черепицей своими руками»

В верхней точки кровли устанавливаем декоративный шпиль, под которым необходимо закрепить металлический фартук.

В заключении посмотрите видео, где мастер подробно расскажет о том, как сделать крышу для беседки своими руками: порядок выполнения работ и нюансы, на которые нужно обратить внимание

Виды

Такие сооружения возводятся из различных материалов.

Среди наиболее популярных вариантов можно выделить следующие:

• кирпич;
• древесина;
• профтруба.

Популярностью пользуются также кованые конструкции из металла. У всех материалов имеются определенные преимущества и недостатки. Окончательный выбор будет зависеть от конкретной ситуации и вкусовых предпочтений владельца дачного участка.

Кованые

Кованые металлические беседки смотрятся очень красиво. Такие конструкции кажутся невесомыми, легкими, ажурными. Для создания кованого сооружения необходимо не столько наличие строительных навыков, сколько умение работать с аппаратом для сварки.

Плюсы металла:

• конструкции из такого материала можно делать очень изящными, эстетичными;
• металл отличается долговечностью, ему не страшны насекомые, он не подвержен гниению;
• этот материал отличается огнестойкостью, поэтому мангал можно без опасений ставить именно в металлической беседке.

Не забудем и о недостатках металла.

• На таких поверхностях может возникать ржавчина. Чтобы избежать возникновения такой проблемы, нужно будет использовать специальное антикоррозийное средство.
• Металлические беседки не отличаются устойчивостью к воздействию высоких и низких температур.

Профтруба

Сооружения из такого материала можно собирать очень быстро. При использовании сварочного аппарата на это уходит несколько дней. Такие беседки очень устойчивы, при их строительстве можно экспериментировать с формами. Основной минус подобных вариантов – ограниченность в создании конструкций, предназначенных для использования зимой. В закрытой металлической беседке плохо сохраняется тепло.

Кирпич

Кирпичные беседки выглядят, как небольшие домики. Такие варианты чаще всего выбирают владельцы домов из кирпича, желающие дополнить основное сооружение похожей постройкой.

Преимущества таких вариантов делают их довольно популярными.

• Оригинальность дизайна. Можно использовать не только кирпич, но и натуральный камень.
• Способность материала не очень сильно нагреваться. При этом он способен замечательно сохранять тепло.
• Долговечность. Обновлять кирпичные беседки обычно не приходится.

Недостатки подобных построек:

• статичность – беседка из кирпича всегда будет находиться там, где ее установили;
• строительные работы длятся очень долго;
• высокая стоимость кирпича.

Дерево

Возведение беседки из досок – идеальный вариант для начинающих строителей. Работать с такими материалами довольно легко. Некоторые предпочитают более массивные постройки – беседки из бревна. При строительстве таких сооружений рекомендуется сохранять естественность, текстуру материала. В таком случае постройка будет выглядеть особенно красиво.

Плюсов древесины может быть несколько. Отметим самые основные.

• Древесина отличается эстетичностью. Такой материал может хорошо вписываться в любой ландшафт.
• Такое сырье экологично. Древесину можно использовать людям, которые заботятся о своем здоровье, а также аллергикам.

Конечно, не обошлось и без минусов.

• В беседках из такого материала нельзя устанавливать мангалы, потому что он не является огнестойким.
• Древесина может быстро портиться. Чтобы избежать возникновения такой проблемы, следует наносить на поверхности специальные средства, предотвращающие гниение.

Основные элементы беседки

Чтобы сделать шестигранную беседку необходимо точно знать, из каких элементов она будет состоять. Поэтому следует выделить основные части конструкции:

Фундамент. Это основа строения. Ему предстоит выдерживать массу строения и сезонную подвижность почвы

При устройстве фундамента надо принимать во внимание тип почвы, глубину нахождения грунтовых вод, массу строения;

1. Каркас. Оптимальным вариантом для беседки в 6 углов станет использование древесины. При этом чертеж шестигранной беседки с размерами может предполагать любые параметры сторон. Это зависит только от наличия свободного пространства на участке и пожеланий заказчика. Но лучше всего применять именно древесину. Она имеет привлекательный внешний вид, продолжительный срок службы. К тому же, именно такую беседку доступнее всего построить своими руками;
2. Пол. Планирование и устройство пола имеет существенное значение. Чертеж шестиугольной беседки и сам проект может включать наливной пол из бетона или деревянный настил на лагах. Второй вариант предпочтительнее, поскольку он более дешев и доступен для создания своими руками;

1. Кровля. Как уже сказано, лучшим вариантом станет крыша в 6 скатов. Ее основой будет стропильная система. Она состоит из деревянных лаг, которые установлены вертикально. Именно они удерживают массу крыши и придают ей прочность. Наибольшая высота будет у лаги, установленной по центру крыши. Высота отходящих от нее элементов будет постепенно снижаться.

Постройка шестигранной беседки

После того, как были составлены схемы, можно приступать к покупке материалов. Сделать можно из металла и дерева. Иногда встречаются кирпичные варианты конструкции, но красивее будет сделать кирпич дополнительным материалом, который придаст дополнительный колорит конструкции. Можно кирпичными сделать опоры. Полностью кирпичная конструкция будет выглядеть громоздко, несколько грубо. Пример: шестигранная беседка

Один из вариантов – выполнение из металлических элементов. Но здесь потребуется применение сварки, а также опыт работы в этом направлении. Чтобы возвести конструкцию собственноручно, оптимальным будет использование в качестве основного материала дерева. Для возведения понадобится:

1. Кирпич, из которого будет выведен фундамент.
2. Цемент для закрепления.
3. Брусы для изготовления перил.
4. Вагонка для облицовки.
5. Хвойная древесина для дополнительных элементов.
6. Материал для возведения кровли на собственный вкус.

Шестигранные места для отдыха возводятся в следующем порядке:

1. Вначале проект стоит подогнать под имеющуюся местность. Проектируется шестиугольник, на котором будет выкопана яма для фундамента.
2. Делать фундамент лучше всего кирпичным. Можно выполнить цельную основу или использовать столбы. Весом вся конструкция не будет превышать 800 кг, если сделать ее в соответствии со следующими размерами: каждая сторона длиной по 1,7м; высота – 2,5м, чего вполне достаточно для удобной эксплуатации; высота крыши – 1м.
3. По углам устанавливаются опорные столбы. Если беседка деревянная, можно использовать брусья из дерева. Их выставить необходимо строго вертикально, дабы не было искривления конструкции. Внизу столбы соединяются с полом, а верх их должен быть объединен с помощью балок.
4. Каркас можно выполнить из хвойного дерева. Материал мало подвергается атакам насекомых, он устойчив к жидкостям.
5. Устанавливаются ограждения по краям. Можно использовать перила по 90см высотой. Они делаются из бруса. Низ можно будет закрыть вагонкой или обшить деревянными рейками.
6. Кровля, если оптимально, должна быть подобрана с учетом материалов, которые покрывают жилище. Как вариант – обтягивание тентом.
7. Все элементы обрабатываются составом, предотвращающим гниение элементов.
8. Придание беседке дополнительной красоты: покраска и лакировка.

Беседка, возведенная собственноручно

Если приложить немного усилий для строительства, то конструкция будет радовать не только своим внешним видом. Как минимум, будет гордость за то, что это удобное и функциональное сооружение было сделано своими руками.

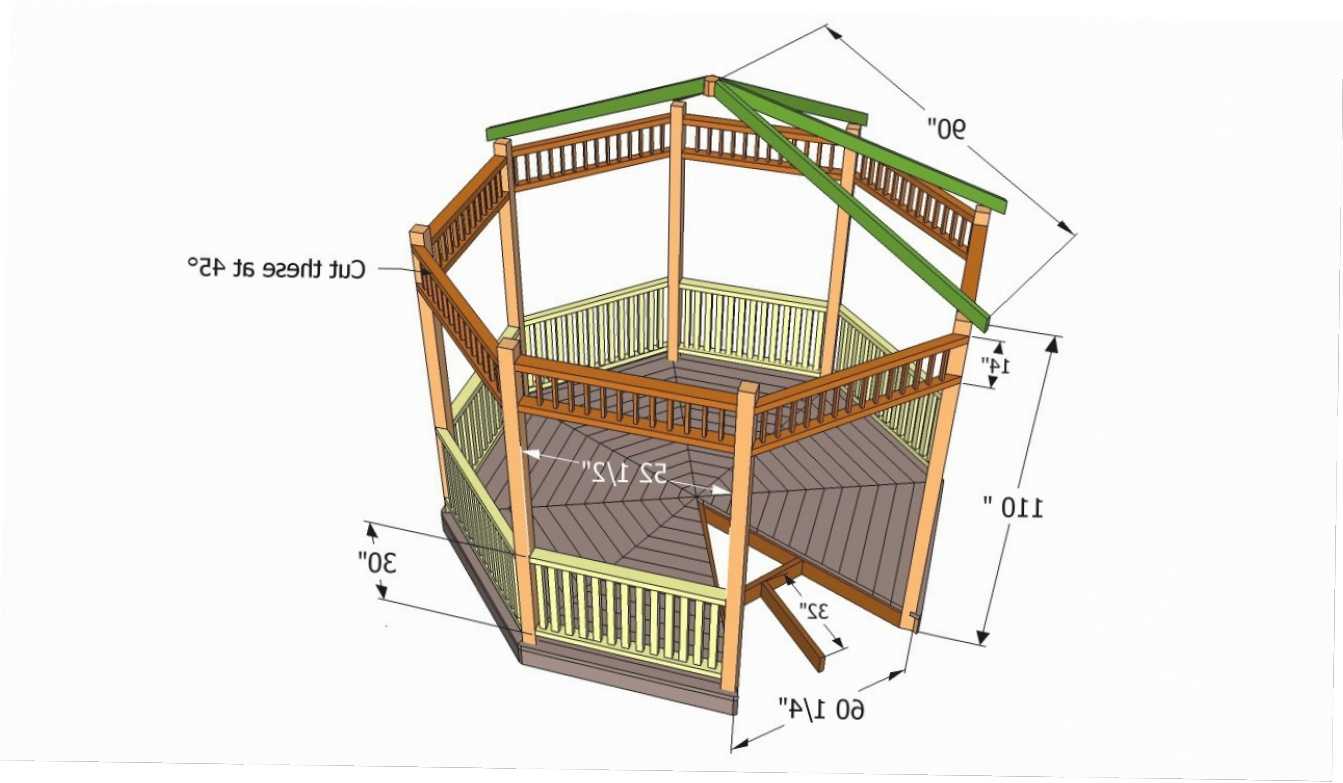

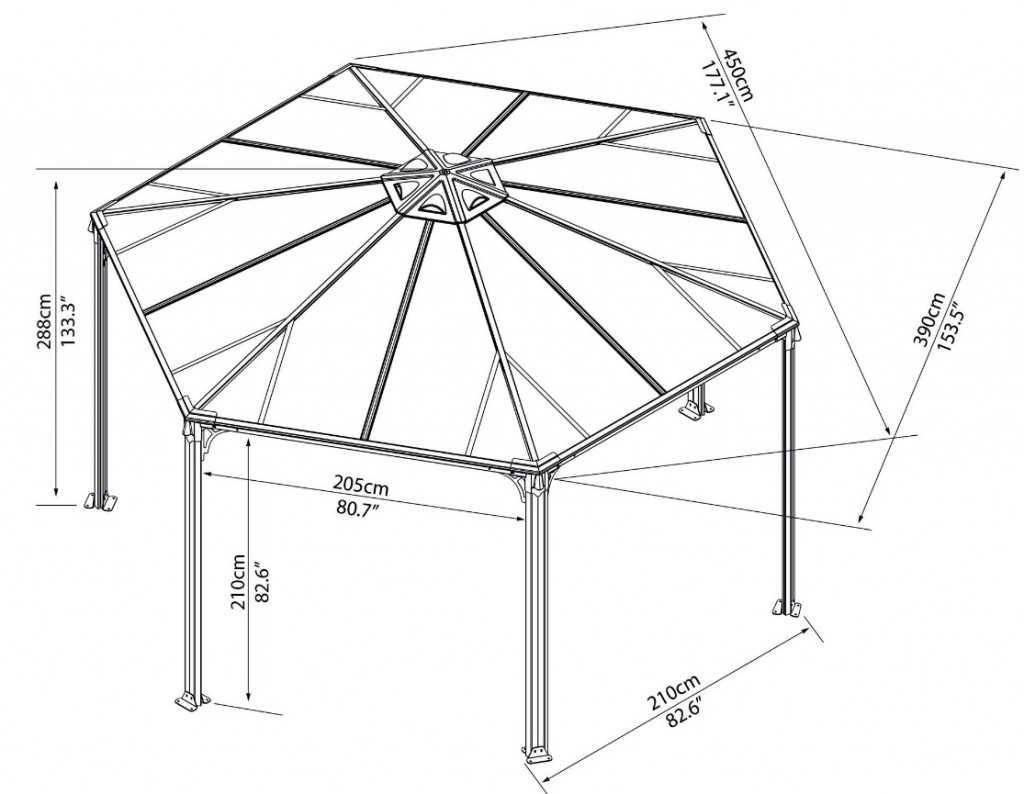

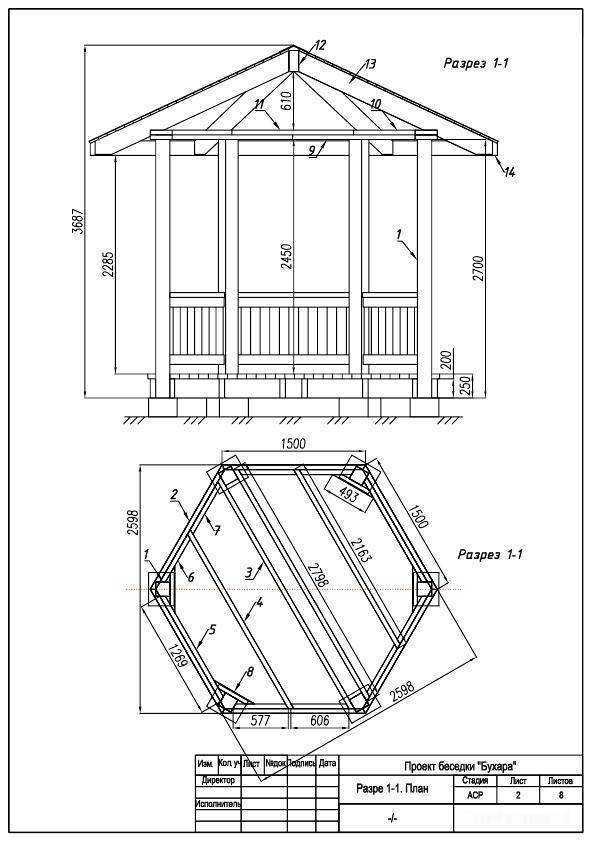

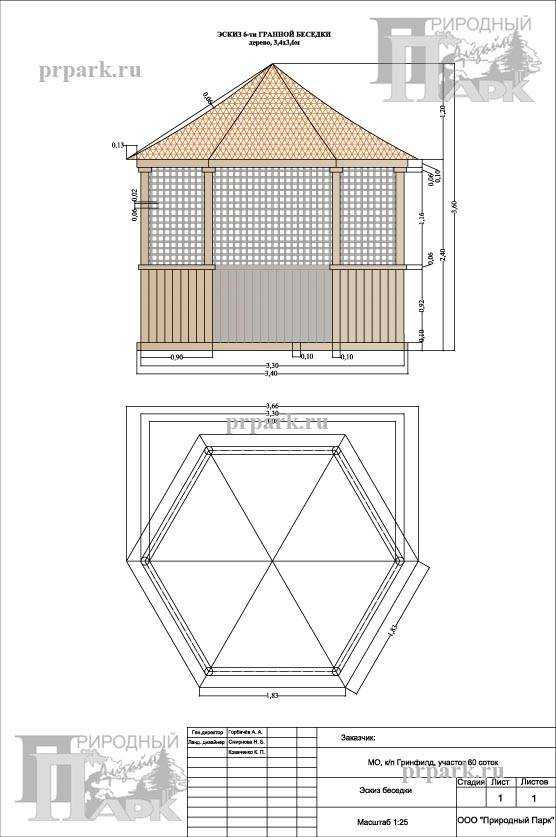

Ниже приведены другие варианты чертежей шестигранной беседки с размерами. Вариант шестигранной беседки Шестигранная беседка Чертеж беседки Чертеж шестигранной беседки

Беседка – отличное место для чаепития или разговора с друзьями. К тому же данное строение хорошо защищает в жару или во время дождя. Здесь возможно обустроить зону для барбекю, мангал для приготовления шашлыка и многое другое – все зависит от вашей фантазии и возможностей. Некоторые спрашивают: к беседке можно ли сделать крышу из поликарбоната? Да, такой вариант возможен, если вам позволяют финансы. Данная кровля не требует обрешетки, поэтому в некотором роде легче монтируется. У нас на сайте есть статья по строительству такого сооружения, поэтому трудностей в вопросе как сделать крышу из поликарбоната для беседки возникнуть не должно.

При возведении беседки особых сложностей обычно не возникает. Ну, а что касается крыши, то тут придется подумать, какую вы хотите и предпочтительный тип кровли. В статье мы рассмотрим 3 популярных вида крыш: односкатная, четырехскатная и шестигранная

Прежде чем приступать к её проектированию важно, чтобы стены уже стояли. Итак, давайте разберем, как сделать крышу беседки своими руками

Вначале мы рассмотрим вариант односкатного типа.

Как выбрать каркас для беседки

Конструкция каркаса беседки может быть из:

Дерева. Преимуществами таких строений являются:

1. эстетическая привлекательность;
2. экологическая безопасность;
3. длительный срок службы;
4. легко подвергается обновлению;
5. экономическая выгода.

Металла.

Металлическая беседка

Преимуществами металлических беседок являются:

1. большой срок эксплуатации;
2. высокая надежность конструкции;
3. простота сборки и разборки;
4. процесс строительства облегчают имеющиеся в продаже готовые каркасы;
5. устойчивость к возгоранию;
6. возможность размещения на любой поверхности;
7. можно легко перекрасить в любой цвет, что зависит от композиции всего участка;
8. широкий диапазон цен позволяет установить такую конструкцию владельцам участков с разными финансовыми возможностями.

Кирпича. Такие беседки:

1. обладают высокой надежностью;
2. пожаробезопасностью;
3. кирпичные шестигранные беседки своими руками, чертежи, разработанные для их сооружения, помогают воспроизводить самые разные формы и размеры строения, все зависит от фантазий владельца.

Какая бы не возводилась беседка шестигранная, чертеж дает возможность заранее определить ее положительные и отрицательные стороны. Будет она закрытой или открытой, застекленной или решетчатой – все это можно увидеть на чертеже.

Разработка чертежа

Определившись с размерами будущей беседки, на миллиметровой бумаге вычерчивают ее план. Для начала рисуется окружность, радиус которой в соответствующем масштабировании равняется расстоянию от центра беседки до ее края. Далее при помощи циркуля полученная окружность делиться на шесть равномерных частей. Стоит отметить, что в зависимости от выбранного вида конструкции, центр беседки может быть немного смещен. Соответственно и размеры сторон будут то же изменены.

Точки, размеченные на окружности, означают места установки стоек. А линии, проведенные от центра окружности к этим точкам, соответствуют балкам, установленным для монтажа крыши. С помощью данного плана получаются все основополагающие размеры и профиль конструкции. Высота беседки, в этом случае, определяется самостоятельно, исходя из предпочтений и пожеланий хозяина.

Что необходимо учесть перед строительством?

В обустройстве ландшафтного дизайна самое главное – это точный и грамотный расчет. Так будущая конструкция будет содержать очень много деталей, требующих технически правильной столярной обработки. А потому для облегчения выполнения строительных работ рекомендуется заранее заготовить простые шаблоны. Выполнение заготовок для предстоящих запилов не займет много времени. Но существенно сэкономит силы потом, в процессе работы.

Строительство беседки своими руками всегда выполняется в несколько этапов:

• разработка чертежа;
• закупка готовых строительных материалов или самостоятельная их заготовка;
• выбор подходящего местарасположения беседки;
• подготовка необходимых материалов и инструментов;
• разметка фундамента и его монтаж или заливка;
• установка каркаса постройки;
• возведение стен;
• настил пола;
• монтаж крыши.
