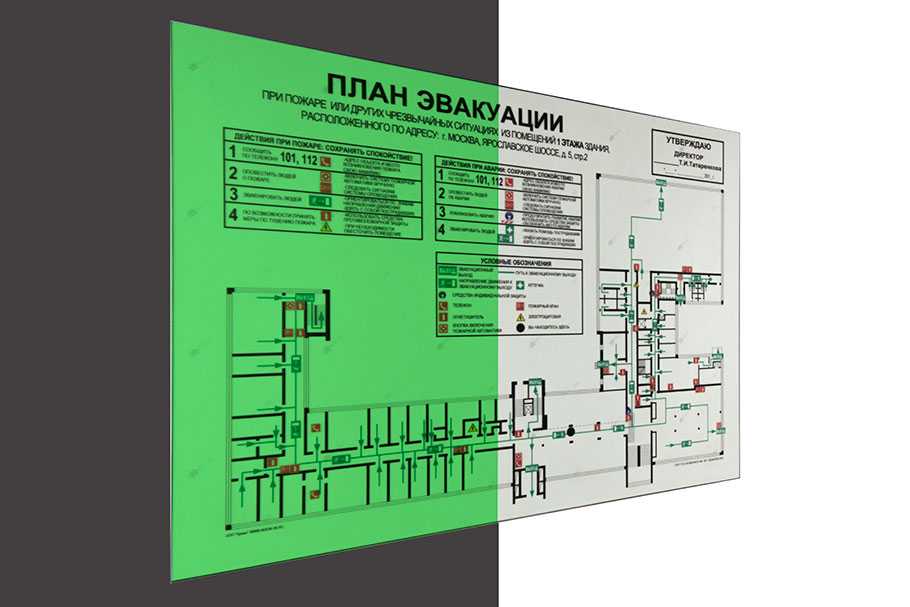

Планы эвакуации фотолюминесцентные

Фотолюминесцентная пленка для прямой печати «ФП-220»

Фотолюминесцентная пленка ярко светится в полной темноте на протяжении определенного времени, после отключения источника света. Она является уникальным химическим материалом с множеством преимуществ, таких как: повышенная прочность; отличные механические свойства; безопасность и экологичность; водонепроницаемость; устойчивость к колебаниям температур; экономичность; легкость в использовании.Фотолюминесцентная плёнка для печати — наиболее популярный вариант при изготовлении систем эвакуации. Изображение наносится методом цифровой печати чернилами, трафаретной печатью.

Используется для производства следующей продукции: планов эвакуации, знаков эвакуации, сигнальной разметки и других элементов фотолюминесцентных эвакуационных систем (ФЭС), используемых в зданиях, сооружениях, объектах и транспортных средствах в соответствии с нормативными документами. Также данный материал может использоваться при изготовлении сувенирной, рекламной и другой продукции.

• Фотолюминесцентная пленка для ламинации «ФП-220» сертифицирована на соответствие ГОСТ Р 12.2.143-2009.
• Пленка «ФП-220» выпускается размером в форме ленты 0,61м х 50м (рулон — 30,5 м2)
• На лицевой стороне имеется маркировка в виде сочетания букв и цифр: «ФП-220» и логотипа компании , что соответствует ТУ 2245-001-18334871–2015.
• Толщина пленки: 0,35 мм
• Цвет свечения: желто-зеленый
• Интенсивность свечения: 10 мин – более 224 мкд/кв.м , 60 мин – более 27 мкд/кв.м
• Время послесвечения: 1440 мин с интенсивностью до 0,3 мкд/м2 .

Фотолюминесцентные пленки имеют сертификат соответствия ГОСТ Р 12.2.143-2009, обязательный пожарный сертификат и экспертное заключение (гигиенический сертификат). На лицевой стороне имеется маркировка в виде сочетания букв и цифр: «ФП-220» и логотипа компании, что соответствует ТУ 2245-001-18334871-2015.

5. Нужна ли лицензия на изготовление плана эвакуации? Должен ли план эвакуации обязательно быть фотолюминесцентным, по какому ГОСТу он изготавливается ?

На этот вопрос
есть однозначный ответ.

«Проталкиваемый» как
обязательный, а по другому не назовешь, документ  ГОСТ Р 12.2.143-2009.
для добровольного применения,

так как

Пунктом 2 статьи 15
Федерального закона от 27.12.2002 N 184-ФЗ «О
техническом регулировании» предусмотрено, что
национальный стандарт применяется на добровольной
основе.
Распоряжением Правительства Российской Федерации от
28.02.2006 N 266-р «О концепции развития
национальной системы стандартизации» предусмотрено,
что национальный стандарт является документом
федерального значения в области стандартизации, имеющий рекомендательный характер.

А
это значит,


план эвакуации Вы
можете изготовить сами, и этим вы ничего не
нарушите, следовательно, ответственности никакой не
предусмотрено.

Вот Приказ Федерального
агентства по техническому регулированию и
метрологииот 23 июля 2009 г. N 260-ст»Об утверждении национального стандарта»В соответствии с Федеральным законом от 27
декабря 2002 г. N 184-ФЗ «О техническом
регулировании» приказываю:1.

Утвердить для
добровольного применения
национальный
стандарт Российской Федерации ГОСТ Р
12.2.143-2009 «Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Требования и методы контроля» с датой введения в
действие 1 июля 2010 г. взамен ГОСТ Р
12.2.143-2002 «Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Элементы систем. Классификация. Общие
технические требования. Методы контроля».Отменить ГОСТ Р 12.2.143-2002 с 1 июля 2010 г.2. Закрепить утвержденный стандарт за
Управлением технического регулирования и
стандартизации.РуководительФедерального агентстваГ.И. Элькин
Что говорит МЧС
по фотолюминесцентным планам эвакуации? А вот что говорит:

Письмо департамента надзорной
деятельности МЧС РФ, по актуальной теме
«Должен ли план эвакуации обязательно
выполняться на основе фотолюминесцентных
материалов и нужна ли для этого
лицензия»

Подробности

Какую важную информацию можно отыскать на светящихся эвакуационных планах

Наполнение схематического изображения обязательно можно быть таким:

На эвакуационном плане обозначают маршруты эвакуации и выходы, в том числе даже аварийные. Светящиеся пожарные знаки будут заметны издалека, и при их помощи можно быстро отыскать аптечку или пожарный гидрант. При появлении опасной ситуации требуется грамотно и оперативно отыскать системы оповещения про пожар.
В текстовой части прописаны все правила поведения сотрудников, а также посетителей

Крайне важно, чтобы люди были обязательно ознакомлены с порядком, а также последовательностью выполнения действий при чрезвычайной ситуации.

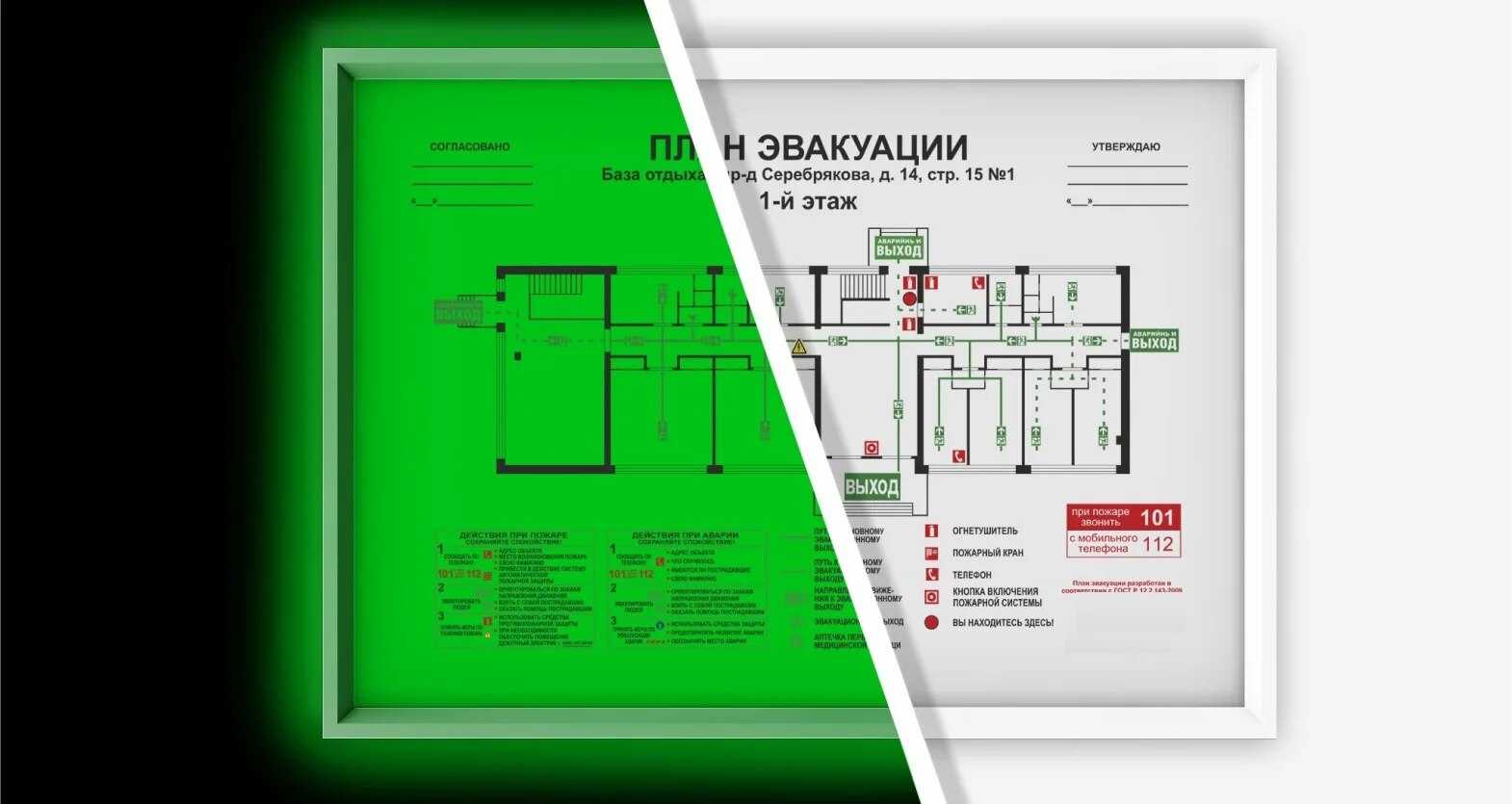

Пленка, которая светится в темноте, дает возможность отлично видеть все изображения и текст на ней в течение минимум 1 суток. Специализированную ленту, от которой будет исходить свечение, применяют для того, чтобы маркировать ступени, колонны, полы и стены. Когда в помещение начинает попадать дым, то видимость будет сильно падать. Эвакуационный план обязательно должен находиться как можно ниже, чтобы было нетрудно замечать маршруты, которые приведут посетителей к выходу.

Предназначение системы фотолюминесцентного типа

Такие разновидности системы обладают следующим списком достоинств:

• Долговечностью
• Надежность.
• Высокая степень эффективности.

Замечательно видимые в темноте знаки будут информировать про эвакуационные пути и методы ликвидации пожара. Они применяются в самых разных зданиях общественного назначения. Создание эвакуационных планов из люминесцентных материалов будет действительно целесообразным, если комнаты, в которых они будут размещены, достаточно хорошо освещены. При этом световой источник может быть и искусственным, и естественным. Пленка, которую применяют для того, чтобы сделать эвакуационный план, должна обладать соответствующие сертификаты качества. При обращении в компанию заказчик может поинтересоваться, обладает ли компания лицензией, дающая право создавать и реализовывать схемы.

Особенности пленки, которая служит для изготовления светящегося плана эвакуации

Если пленка делается с применением фотолюминофоров, которые обладают свойствами продолжительного постсвечения, у материала есть слой клеевого состава, который будет надежно защищает бумажный лист. Она подойдет для повсеместного применения – при эксплуатационном процессе изделия с многослойной структурой не будет выделять токсичные вещества, которые вредоносные для человеческого организма.

В его составе нет радиоактивных компонентов. К главным параметрам эксплуатационного типа можно отнести:

• Долгое постсвечение.
• Световое поглощение.
• Длительная эксплуатация.

Материал, обладающий глянцевой поверхностью, применяют, чтобы ламинировать планы эвакуации. Его нанесение на поверхность схемы дает возможность достигать оптимальных показателей видимости графической и текстовой части. если на материал можно делать печатание напрямую, то он будет обладать характерными особенностями. На пленочной поверхности нанесено матовое ровное покрытие. На ней требуется делать сольвентную печать, которая отличается прекрасным качеством и высокой передачей цветов. Ее используют во время создания знаков пожарной безопасности или схем эвакуации. Своими руками организация помогает подготовить макет высокого качества, который можно распечатать в профессиональном компании, которая имеет лицензию на занятие таким видом деятельности.

https://youtube.com/watch?v=z38fnZAhJ4E

Изготовление и материалы

В первую очередь, разрабатывают сам план эвакуации. Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу.

Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.

Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.

На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения.

Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.

Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы.

Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.

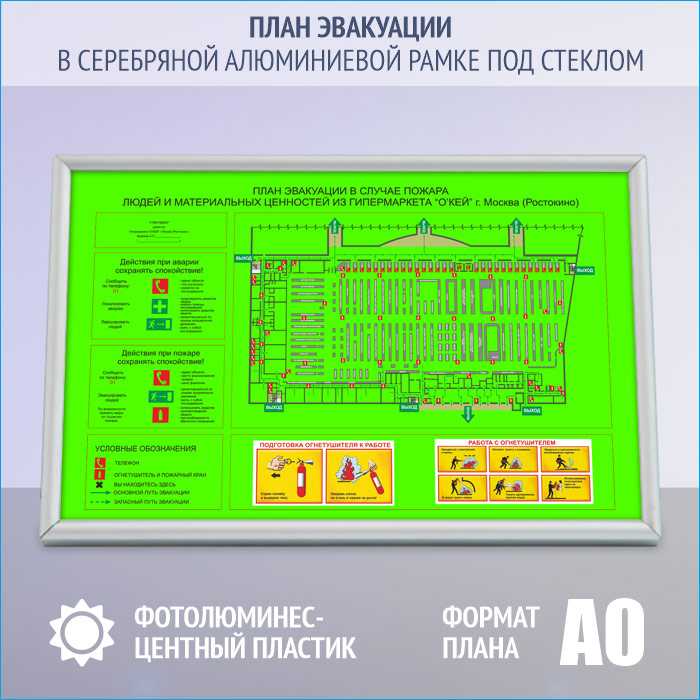

После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

Особенности схем эвакуации

План эвакуации – это эффективно проработанный документ, в нем должна содержаться официальная информация, которая призвана обеспечить безопасность экстренной эвакуации имущества и людей при возгорании. Он должен иметь две части:

• Текстовые данные. В ней должны содержаться проработанные специалистами описания процедур и их последовательность в случае возгорании или ином чрезвычайном происшествии, а также что должны сделать люди при возникновении опасности.
• Графическая часть. Здесь должна быть отражена схема здания, его этажей и помещений, для которых разработан план эвакуации. В ней должны быть указаны места хранения оборудования и точек включения оповещения, означены аварийные и эвакуационные выходы, противопожарные укрытия.

Схема может быть разработана, как при проектировании здания, так и во время его эксплуатации. В последнем варианте необходима высокая адекватность реализации, где самым подробным образом означены все необходимые компоненты. Разработка документа осуществляется в следующем порядке:

1. Тщательное изучение объекта и его особенностей специалистом.
2. Разработка в цифровом варианте на основании чертежей объекта.
3. Согласование плана с заказчиком.
4. Печать плана на носителях (бумажные, пластиковые, деревянные, цифровые и прочие).

Кто разрабатывает план эвакуации?

Разработку и изготовление планов эвакуации могут взять на себя компании, у которых есть официальное разрешение на осуществление данной деятельности. Производство данных документов (ПЭ) – это работа, которую могут выполнять компании, прошедшие лицензию МЧС Российской Федерации. Это оговаривается в постановлении Правительства РФ от 30 декабря 2011 г. № 1225 «О лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений».

Как только план разработан, руководитель компании должен его утвердить и после этого он реализуется в фотолюминесцентном виде.

Общие характеристики

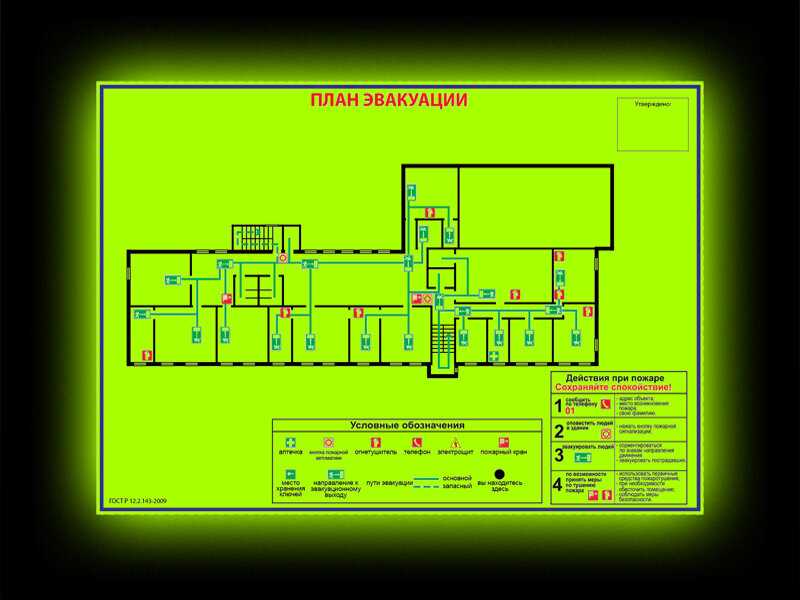

Современные планы эвакуации с использованием фотолюминесцентных материалов бывают двух размеров:

1. этажные и секционные – 60 см*40 см.;
2. локальные – 40 см*30 см.

Стандартная длительность послесвечения таких планов эвакуации – 24 часа. Этим термином называют период времени без воздействия источников освещения, за который яркость свечения достигает значения 0,3 мкд/м2. Цвет послесвечения также оговорен стандартом – бело-желтый либо белый.

Такая длительность послесвечения в официальных документах обусловлена продолжительностью темного времени суток в стране. Однако на практике достаточно 3-4 часов свечения. Средние показатели огнестойкости строительных конструкций редко превышают это значение.

Все эвакуационные планы вне зависимости от вида и способа изготовления должны состоять из графической и текстовой части. В первой отображают важные объекты, пути эвакуации, направления и размещение оборудования, средств защиты и пожаротушения.

Их обозначают графическими знаками. В текстовой части размещают важную информацию и пояснения для людей, которыми они могут воспользоваться в экстренных ситуациях. Размеры и виды знаков должны быть понятными и легкими для визуального восприятия.

Такие планы используют не только при пожарах. Они необходимы в профилактических работах, для проведения учебных и тренировочных мероприятий. Работники организации должны ознакомиться с ними во время инструктажей по пожарной безопасности.

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

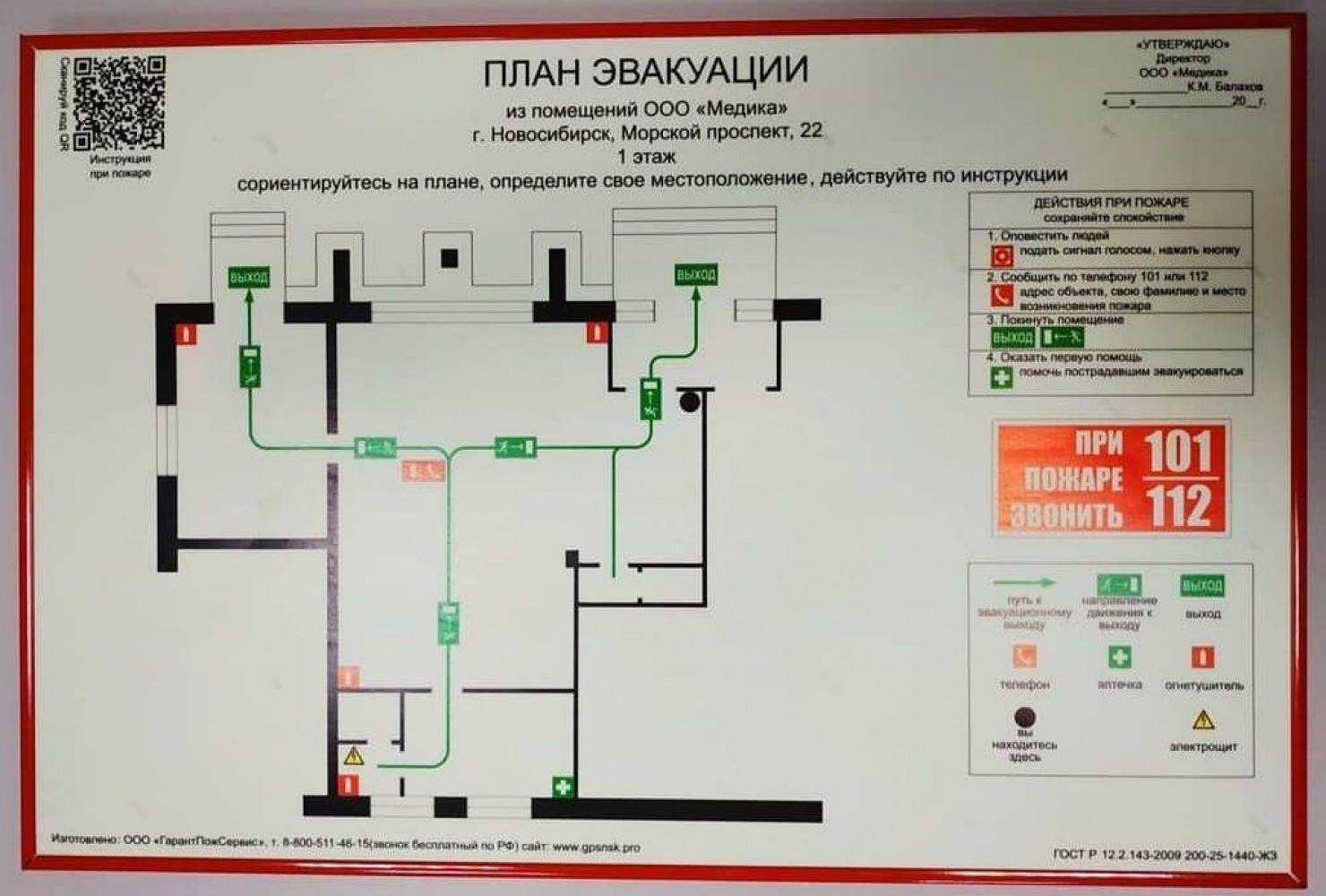

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

• Заголовок
• Адрес, указание этажа здания, где непосредственно находится ПЭ
• Графическая часть
• Текстовая часть
• Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Обзор документа

С 1 мая 2022 г. введен ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия», который не содержит требования об обязательном утверждении руководителем организации планов эвакуации. До указанной даты действовал ГОСТ Р 12.2.143-2009, предусматривавший, что планы разрабатывает организация, имеющая спецразрешение на ведение данной деятельности. Планы утверждаются руководителем организации и являются основанием для их воспроизведения в фотолюминесцентном исполнении. Планы вывешиваются на видных местах в соответствии с местом расположения, указанном на плане.

ГОСТ 34428-2018 установлено, что в текстовой части плана эвакуации следует излагать способы оповещения о возникновении ЧС, порядок и последовательность эвакуации людей, действия людей. Эта норма по сути повторяет требования к содержанию инструкции о мерах пожарной безопасности, которая должна быть утверждена руководителем организации.

Таким образом, для придания плану эвакуации, вывешенному на всеобщее обозрение, статуса официального документа руководителю организации необходимо утверждать его непосредственно на самом плане.

Для просмотра актуального текста документа и получения полной информации о вступлении в силу, изменениях и порядке применения документа, воспользуйтесь поиском в Интернет-версии системы ГАРАНТ:

Печать планов эвакуации – подбор фирмы

Для печати плана эвакуации на фотолюминесцентной бумаге руководители организации и предприятий производства способы заказывать эвакуационный план любых типов. Профессиональные сотрудники знают специальные законы и требования. Они будут разрабатывать схему эвакуации по правилам Пожарной безопасности

Крайне важно, что для создания схем применялись не китайские дешевые материалы, а средства высокого качества

Рамка будет защищать изделие от негативного влияния извне. Ей требуется самый обычный уход – от загрязнений изделие можно лишь протереть. Еще можно заказывать особенные фотолюминесцентные знаки для эвакуации, которые послужат в роли указателей.

Их наличие дает возможность людям быстро находить выход в случае появления опасности – при пожаре будет ценной каждая минута. Идеальный метод для сохранения эвакуационной системы – ее выполнение в качественном органическом стекле, ведь материал будет обеспечивать яркость пленочного свечения и защиту изделий при падении и даже во время пожара. Сотрудники высокой квалификации сотрудники будут выполнять сложные качественные эвакуационные схемы. Срок создания заказа с макетом в готовом виде составляет несколько часов. Когда нужно в полной мере производить разработку эвакуационного плана, то у специалистов по максимуму на работу может уйти до 72 часов.

( Пока оценок нет )

Олег Сомов/ автор статьи

Письмо департамента надзорной деятельности МЧС РФ, по актуальной теме «Должен ли план эвакуации обязательно выполняться на основе фотолюминесцентных материалов и нужна ли для этого лицензия»

МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО
ДЕЛАМ ГРАЖДАНСКОЙ
ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И
ЛИКВИДАЦИИ
ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ
ПИСЬМО
от 11 марта 2014 г. N 19-1-13-969
В связи с участившимися обращениями
граждан и юридических лиц в адрес
Министерства о порядке разработки и
изготовления планов эвакуации при пожаре
(далее — планы эвакуации) Департамент
надзорной деятельности сообщает
следующее.
Согласно требованиям п. 6.1.4 ГОСТ Р
12.4.026-2001 «Цвета сигнальные, знаки
безопасности и разметка сигнальная.
Назначение и правила применения. Общие
технические требования и характеристики.
Методы испытаний» знаки пожарной
безопасности, размещенные на путях
эвакуации, а также эвакуационные знаки
безопасности и знаки безопасности ЕС 01
(таблица И.2) должны быть выполнены с
внешним или внутренним освещением
(подсветкой) от аварийного источника
электроснабжения или (и) с применением
фотолюминесцентных материалов.
Таким образом, изготовление и применение
планов эвакуации может осуществляться
как на бумажном носителе, так и в
фотолюминесцентном исполнении, при этом
вид материала для изготовления плана
эвакуации определяется собственником
объекта защиты самостоятельно.
Вместе с тем, изготовление и применение
планов эвакуации в фотолюминесцентном
исполнении необходимо осуществлять в
соответствии с требованиями ГОСТ Р
12.2.143-2009.
Одновременно сообщаю, что для разработки
и изготовления планов эвакуации
каких-либо разрешительных документов МЧС
России не требуется, в том числе их
согласование с территориальными органами
федерального государственного пожарного
надзора.
Прошу указанную информацию в
установленном порядке довести до
должностных лиц федерального
государственного пожарного надзора, а
также при проведении проверок до
собственников объектов защиты.
Директор
Департамента надзорной деятельности
генерал-лейтенант внутренней службы
Ю.И.ДЕШЕВЫХ
