Двухскатная крыша своими руками: чертежи, фото и видео

Сложности и особенности обустройства мансардной кровли

Ключевое требование к мансарде – герметичность. Тщательная укладка кровельного «пирога» предотвратит возможные проблемы в будущей эксплуатации помещения, исключив возможность проникновения холодного воздуха с улицы и сезонную «оттепель» кровли (отсутствие утеплителя, гидро- и теплоизоляции провоцирует образование конденсата с внутренней стороны крыши).

Чтобы сделать из чердака мансарду, комфортную для проживания или работы, важно учесть следующие пункты:

выбирать только качественный расходный материал

Впоследствии это избавит от дополнительных расходов на ремонт или переделку; особое внимание уделить монтажу окон, расположенных в кровле. Здесь необходимо позаботиться о максимальной защите от снега и дождя, поскольку проемы выступают уязвимым звеном в конструкции; деревянные каркасы обрабатывают антисептиком, чтобы продлить эффективный срок службы материала

Тип кровли для мансардной крыши выбирайте на этапе проектирования, поскольку от веса этого материала зависит итоговая нагрузка на фундамент, стропила и несущие стены. Правильный и грамотный расчет для возведения мансарды, где учтены особенности конкретной конструкции, станет залогом успешного завершения стройки.

Сложности и особенности обустройства мансардной кровли bloodkotСложности и особенности обустройства мансардной кровли bloodkotСложности и особенности обустройства мансардной кровли bloodkotСложности и особенности обустройства мансардной кровли bloodkotКрасивые крыши домов с мансардой и балконом: фото, интересные идеи (103 фото) bloodkot

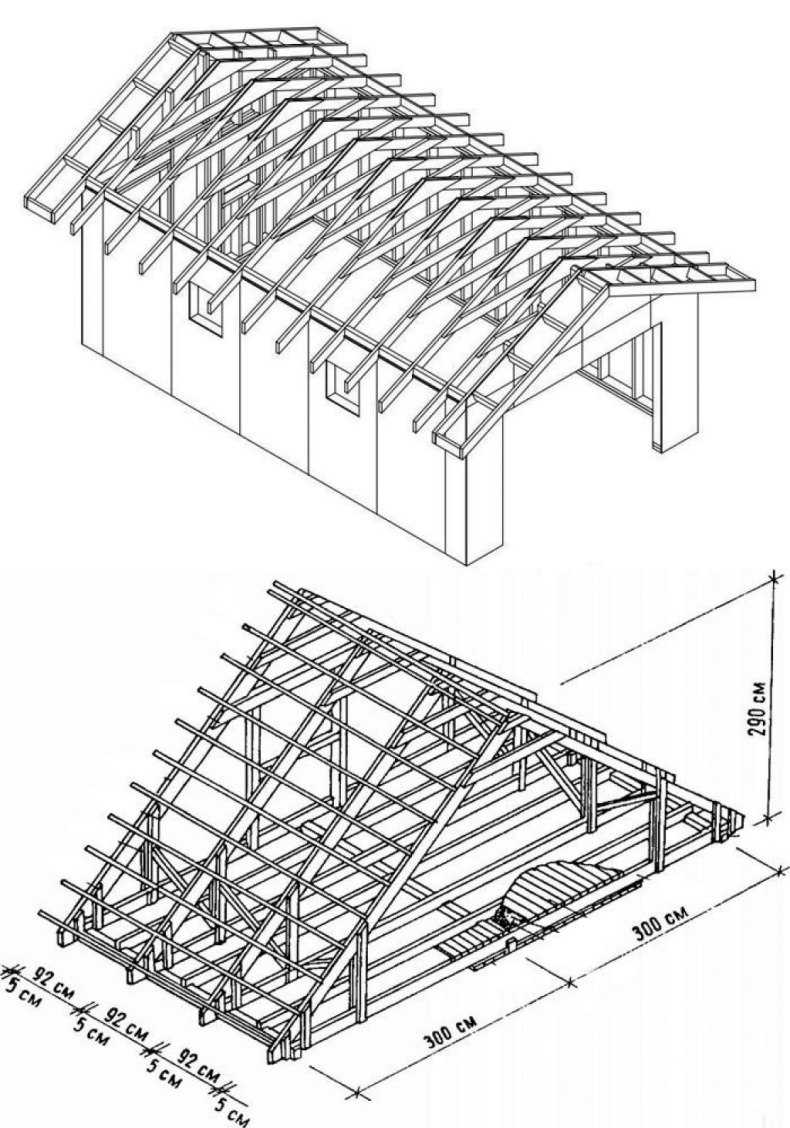

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

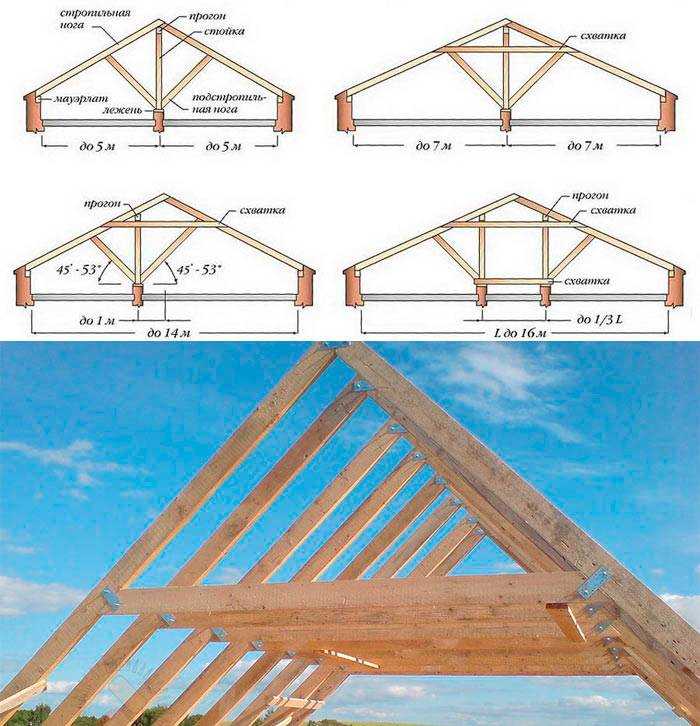

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Виды конструкций мансардных крыш

Создать мансардную крышу можно на здании любой конфигурации. Геометрические формы конструкции могут быть различными. Она бывает:

треугольной и ломаной;
симметричной и нестандартной;
занимающей весь периметр дома или его часть.

Мансарда занимающая весь периметр дома

Мансарда может выступать за контуры дома. В этом случае устанавливаются опорные элементы, к примеру, колонны или столбы. Часто выступающая территория используется для оформления открытой террасы, застекленной веранды, оранжереи и др. Популярными элементами мансард являются балконы. Они придают конструкции привлекательность, повышают комфортность помещений.

Мансарда может выступать за контуры дома

Сейчас в чердачных помещениях можно создать качественное освещение, не нарушая прочность, герметичность конструкции. Есть специальные окна, предназначенные для монтажа в наклонных поверхностях. Они оборудуются стеклами повышенной прочности, исключают протекание воды в помещение. На фото мансардных крыш частных домов можно посмотреть особенности установки, устройства таких систем.

Мансарда оборудуется стеклами повышенной прочности

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

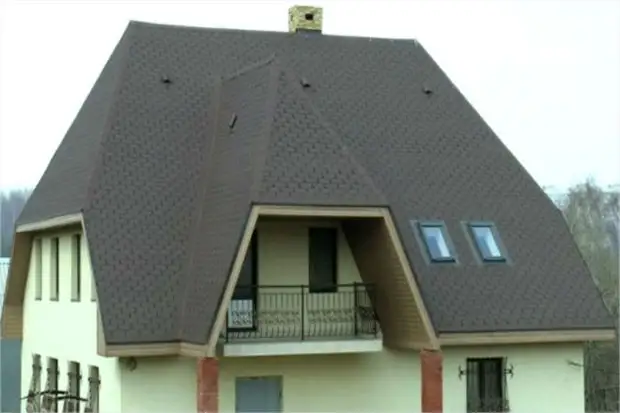

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.
Двускатные — дают возможность обустроить большое чердачное помещение.
Трёхскатные — издавна известные на Руси и популярные сегодня.
Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.
Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Проекты одноэтажного дома с мансардой: чертежи и фото

В одноэтажных домах мансарда чаще всего выступает в качестве мастерской или кабинета. Нередко на этом уровне располагают спальню, что обусловлено комфортным расположением в помещении с невысокими потолками, а также дополнительной изоляцией и прекрасным видом на звездное небо из окон. Мы подобрали 10 лучших проектов домов с мансардой, ниже представлены бесплатные чертежи и фото, а также их описание.

Готовые проекты домов с мансардой 8 на 10

Проект №1. Проект этого дома предусматривает функциональное помещение на мансардном уровне, в котором размещена спальня, санузел и две дополнительные комнаты, которые по своему усмотрению можно обустроить под гостиные или детские. Уютный каркасный дом предполагает выполнение из кирпича и керамзитобетона. Большие окна делают внутреннее пространство дома хорошо освещенным. Здание полностью соответствует всем требованиям жилого дома.

Проект №2. Уютный коттедж в эко стиле с большой столовой-гостиной на первом этаже. Проект позволяет разместить на мансарде три комнаты, санузел и небольшой холл, а также выход на балкон. Предусмотрен удобный широкий лестничный узел. На первом этаже располагается также второй выход на веранду. Такой дом прекрасно подойдет большой семье для комфортного загородного отдыха.

Проекты домов с мансардой 9 на 9

Проект №3. Небольшой и в то же время функциональный одноэтажный дом с гостиной-столовой и кабинетом на первом этаже. Пространство мансарды занимает три смежные комнаты и санузел. В простую форму здания вносят разнообразие эркер в гостиной и мансардное окно с плоской кровлей. Дом отлично подойдет как для отдыха, так и для работы.

Проект №4. Компактный дом в деревенском стиле. На первом этаже расположены гостиная с обеденной зоной, кухня и туалет. На мансарду можно подняться по удобной широкой лестнице. Здесь предусмотрены три спальни и ванная комната.

Проект №5. Функциональный одноэтажный дом с мансардой подходит для большой семьи. Проект предусматривает просторную столовую, кабинет, санузел и кухню на первом этаже, а также три смежные комнаты и ванную на мансардном уровне. Форму дома дополняет эркер на первом этаже в гостиной-столовой и выход на балкон, а также окно с еще одним дополнительным балконом и двускатной крышей.

Проекты домов с мансардой 9 на 10

Проект №6. Бюджетный проект дома с мансардой отлично подойдет для жизни и отдыха. На первом этаже расположена большая вместительная гостиная (48,6 м2), которая может одновременно выступать и в роли столовой. На мансарде – три спальни, санузел и просторный балкон.

Проект №7. Простой одноэтажный дом с функциональной планировкой предназначен для семьи из пяти человек. Простая форма дополняется эркером и балконом. Вход через прихожую ведет в холл, где расположены лестница на мансарду и двери во все помещения первого этажа: гостиная, санузел, кухня и детская. На мансардном уровне – три спальни, просторная ванная комната, а также две гардеробные, одна из которых примыкает к большой спальне.

Примеры дизайнов для мансарды

Выбор интерьерного направления для оформления в мансарде осуществляется на основании типа крыши: односкатная или двускатная. Также учитывается площадь свободного пространства.

Организация интерьера в рабочем кабинете на чердакеИсточник archidom.ru

Рабочий кабинет в мансарде может занимать как всю площадь, так и находиться на определенном участке. Если весь этаж задействовать под одно помещение, то здесь следует продумывать не только особенности интерьера, но еще и наличие дверного проема.

Для кабинета достаточно установки стола напротив окна и мягкого уголка для приема. Под одним из скатов внутри дома можно обустроить шкаф или встраиваемую нишу

Ее важно точно подобрать по размерам. Небольшие зазоры способны испортить впечатление об интерьере. Интерьер минимализм в оформлении мансарды небольшого домаИсточник derevyannyydom.ru

Интерьер минимализм в оформлении мансарды небольшого домаИсточник derevyannyydom.ru

Большая спальня в мансарде с двухскатной крышей будет очень удобна. Если оформить интерьер в стиле минимализм, то комната не будет иметь ничего лишнего. Сдержанный декор, правильное освещение отлично дополнят комнату в пастельных тонах.

Шикарная гостиная в современном интерьере мансардыИсточник pinterest.ru

Гостиная на всю площадь мансарды получится очень эффектной и неповторимой

В ней можно использовать различные орнаменты, декоративные элементы, а также акцентирующие внимание предметы. Такое помещение можно выстроить с выходом на балкон или террасу.

Дизайн и обшивка мансардного пространства

Мансарда как универсальный вид жилого помещения открывает обширное поле для воплощения любой дизайнерской задумки. Даже ограниченное пространство чердака можно переоборудовать под удобный рабочий кабинет, домашнюю библиотеку или уютную комнату

Стиль будущего интерьера важно продумать заранее, опираясь на геометрию постройки. В некоторых случаях от этого зависит планировка комнаты

Европейский дизайн мансарды зависит от размера окон: они небольшие, но при грамотном расположении превосходно пропускают дневной свет, делая помещение светлым. Посмотрите фото по обустройству мансардных комнат на профильных сайтах, где можно почерпнуть много нетривиальных идей, и с их помощью красиво оформить помещение.

Дизайн и обшивка мансардного пространства bloodkotДизайн и обшивка мансардного пространства bloodkotДизайн и обшивка мансардного пространства bloodkotДизайн и обшивка мансардного пространства bloodkotДизайн и обшивка мансардного пространства bloodkotДизайн и обшивка мансардного пространства bloodkotДизайн и обшивка мансардного пространства bloodkot

Материал обшивки должен обладать такими характеристиками:

небольшой вес и высокая огнеупорность;
хорошие теплоизоляционные свойства;
защищенность от воздействия влаги.

Последний пункт особенно актуален для ситуаций, когда крыша возведена без соблюдения технологии, что в результате оборачивается образованием конденсата. Капли воды стекают на потолочное покрытие, просачиваются к обшивке и провоцируют деформацию (древесину может повести, гипсокартон – частично разрушить).

Имейте в виду, что излишки влаги будут преследовать мансардную крышу как в зимний сезон, так и в межсезонье: небольшой температурный перепад гарантированно приводит к «оттепели». Чтобы избежать подобных неприятностей, делайте проект постройки совместно с профессиональным строителем.

Самое главное – соблюдайте детали технологии при возведении крыши. В этом случае мансарда станет по-настоящему полезным помещением, в котором приятно проводить время и не отвлекаться на очередные последствия недоработок.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

минеральная вата;
пенополистирол;
пенополиуретан;
пенопласт;
стекловата;
изоверт;
эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

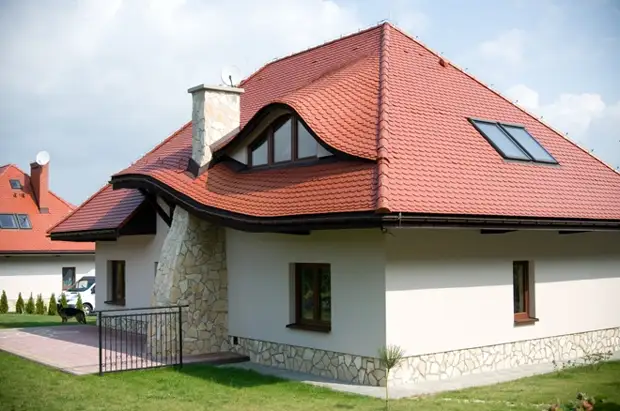

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые четырехскатные крыши

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меьше, но и затраты на постройку тоже не настолько велики.

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков

Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м

Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Мансарда с вертикальными и наклонными стенами

Сама конструкция чердачного пространства может иметь вертикальные или наклонные стены. От выбранного типа будет зависеть эффективная площадь, полученная в результате. Самым распространенными крышами для мансард являются двускатные крыши с изломом посредине. В таком помещении могут возникнуть небольшие проблемы с установкой корпусной мебели, но оно идеально послужит в качестве гостевой, детской или игровой комнаты, например, бильярдной.

Если выбран вариант с вертикальными стенами, то надо сначала обследовать фундамент на предмет его прочности. Хоть это и небольшая дополнительная нагрузка, но все же, и ее следует учесть. Вертикальные стены можно облегчить за размещения в них окон (не менее 12% от их площади), через которые будет проникать достаточно дневного света, и оно легко будет проветриваться.

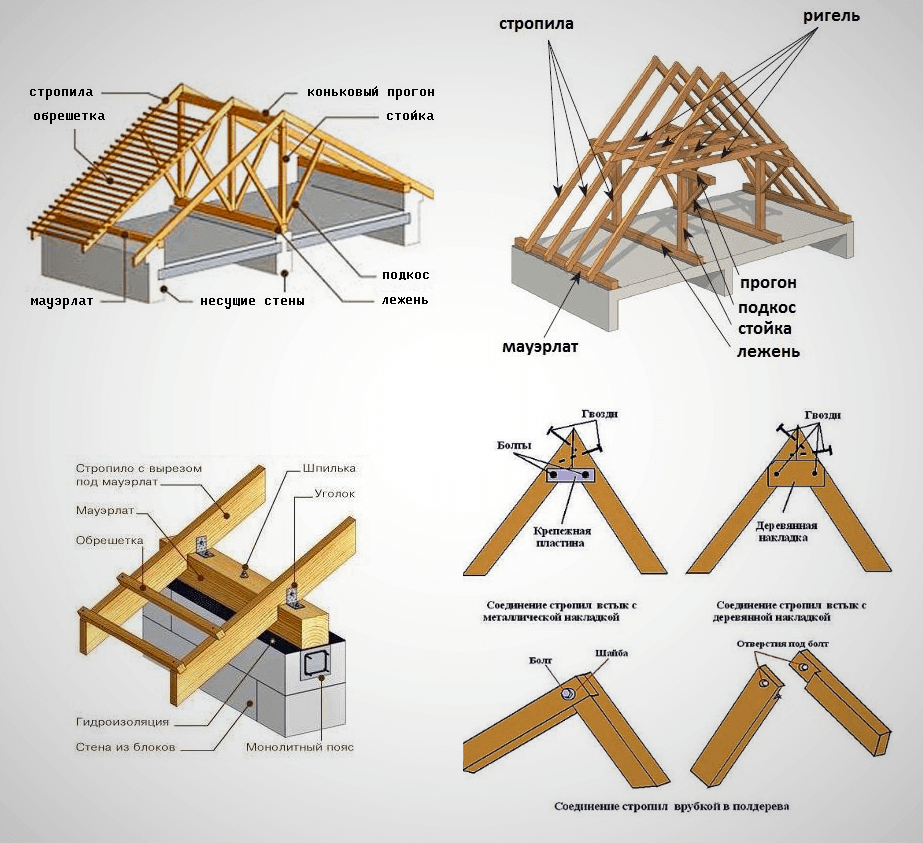

Но все же, без армирующего пояса тут не обойтись. Он выровняет горизонтальную поверхность несущих стен и послужит основой для крепления мауэрлатных балок. Хорошо бы предусмотреть при обустройстве пояса закладку металлических оцинкованных стержней, на которые будет укреплен мауэрлат.

Если выбраны стены с наклоном, в качестве которых послужит сама конфигурация кровли, то следует помнить, что в данном случае мауэрлатовые балки послужат и для крепления балок для обустройства пола.
