Фото скошенных потолков в интерьере комнат
Текст для секции может быть как короткий так и несколько абзацев.
Спальня
Натяжные полотна в светлых оттенках, сформируют в спальне стильный и современный дизайн, наполнят ее воздухом и добавят в мансардное помещение больше простора.

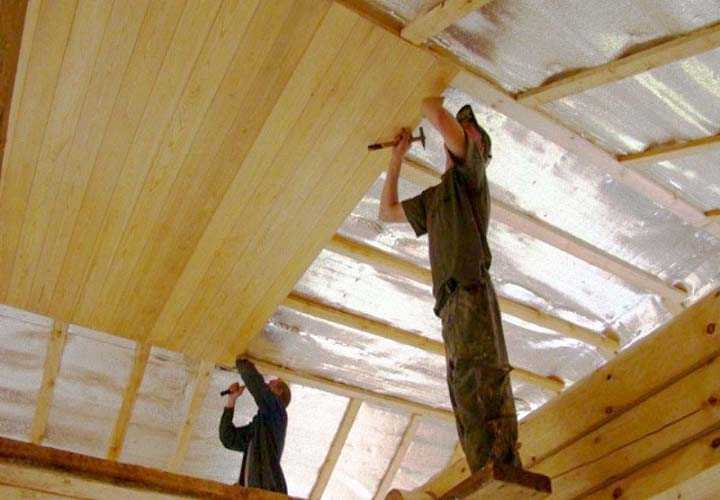

Обшивка потолка евровагонкой, деревом или ламинатом, также является идеальным вариантом отделки для спальни. Натуральные изделия придают комнате колоритности и естественности.

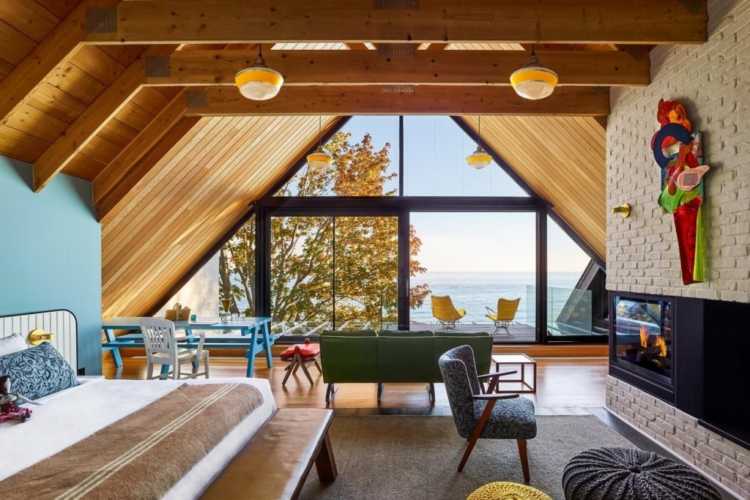

На фото спальня на мансарде с деревянным потолочным покрытием.
Гостиная
Тщательно проработанный дизайн мансардного потолка, добавит гостиной комфортности, сделает ее более открытой, современной и внешне привлекательной.
Кухня
Сюда подойдут модели, которые в первую очередь отличаются практичностью, влагостойкостью и простотой в уходе. Они позволят, не только сформировать единый дизайн и добавить помещению неповторимости, но и будут отвечать всем функциональным требованиям кухни.
Ванная
Натяжные модели позволят сэкономить в ванной пространство и будут выглядеть очень стильно, а деревянные панели сделают ее комфортной и привнесут в атмосферу свежести и природности.
Туалет
Грамотно обыгранный потолок, несомненно станет главной декоративной доминантой и изюминкой санузла. Конструкции из дерева всегда смотрятся ярко, красиво и необычно.
На фото реечная потолочная модель в интерьере санузла, расположенного на мансарде.
Детская
Эту комнату желательно оформлять в более светлых тонах, они в чердачном помещении, будут смотреться гораздо эффектнее и придадут детской нежности, легкости и сказочности.
Кухня
Её на мансардном этаже размещают нечасто. Во-первых, на кухню обязательно придется тянуть водопровод, канализацию, электричество и (возможно) газ. Во-вторых, кухонное помещение одно из самых посещаемых в доме, а ходить туда-обратно попросту неудобно. В-третьих, две стены под углом создают массу проблем с размещением кухонного гарнитура.
Последний пункт обычно становится самым серьезным ограничением при дизайне мансарды. Планируя установку гарнитура прислушайтесь к советам профессионалов:
- Двухъярусную мебель размещают исключительно по прямым стенам, вдоль наклонной крыши домов или квартир может располагаться только нижний ряд шкафов. При этом лучше, чтобы скат начинался не от самого пола.
- Для хозяев правшей кухню устанавливают слева от покатой стены, для левшей — справа.
Когда 2 стены и потолок расположены под углом, даже на ровных сторонах разместить обычные верхние шкафы не получится. Чтобы занять все свободное место и углы не пустовали, мебель придется делать под заказ. Но есть более простой и выгодный вариант — замените верхний ярус на полки полностью или частично (в центре шкаф, по углам полки).На скатные стены также можно подвесить полки, либо рейлинги — они частично решат проблему хранения самой часто используемой утвари.
Обеденный стол или барную стойку желательно разместить под окнами, так принимать пищу будет комфортнее. Зонирование на небольшой площади необязательно — достаточно оформить столовую зону дальше от рабочей.
Диван на кухне — предмет необязательный, но для пространств типа мансарды дизайнеры настаивают на его присутствии. Вам нужно организовать не просто рабочее пространство, но и зону отдыха: это особенно удобно для семей с детьми. Пока мама занята мастерским приготовлением пищи, ребенок может отдыхать или играть на диване.
Выбор стиля
Что касается выбора стиля для дизайна мансарды, это вопрос максимально индивидуальный. Зависит от ваших предпочтений, стилистики остальных комнат.
- Мансарда в стиле лофт — выбор современных молодых семей. На кухне можно отказаться от верхних шкафов, поставить конструкции из металла и других грубых материалов, использовать высокие деревянные балки в качестве не только дизайнерского элемента, но и подвеса — для ламп или сковородок.
- Кухня в стиле теплый кантри или пастельный прованс актуальна для дачного дома и создания деревенской атмосферы. Обилие натурального дерева на потолке, стенах и напольных покрытия, уютный декор в теплых тонах придадут мансарде особый шарм.
- Современный скандинавский стиль наполнит комнату светом благодаря белой цветовой гамме, поэтому подходит даже для маленьких помещений: например, дачи небольшого размера. Характер кухне добавляют милые акценты.
На фото классический кухонный гарнитур в оттенке дерева
Как сделать мансардную крышу самостоятельно
Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.
Ломаная крыша является оптимальным вариантом для обустройства мансарды

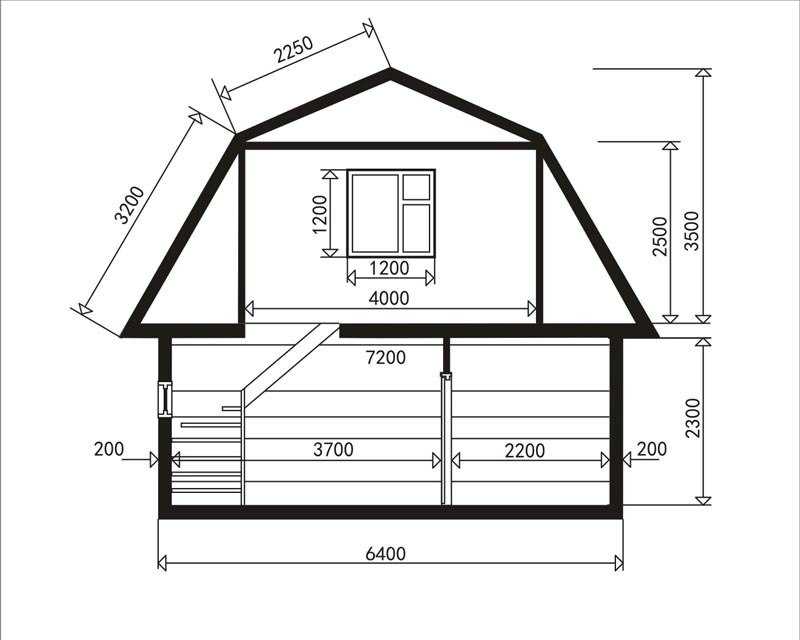

Чертежи и расчеты крыши мансардного типа
Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.
Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции
Также важно учесть толщину пола

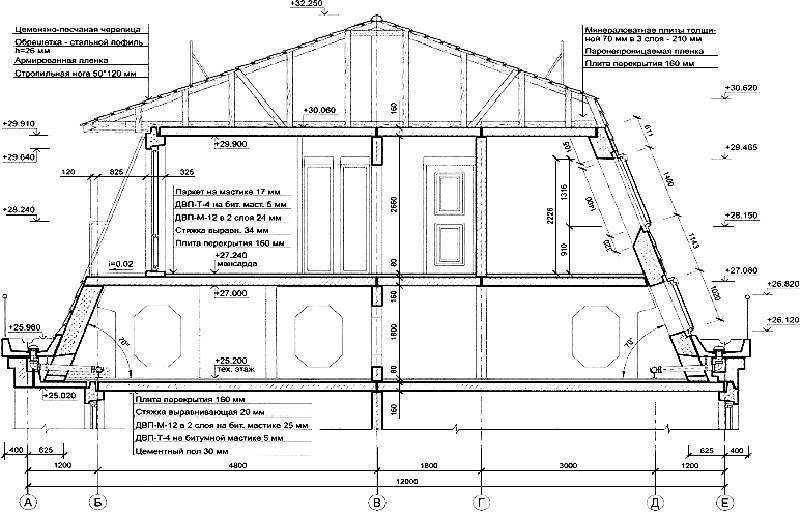

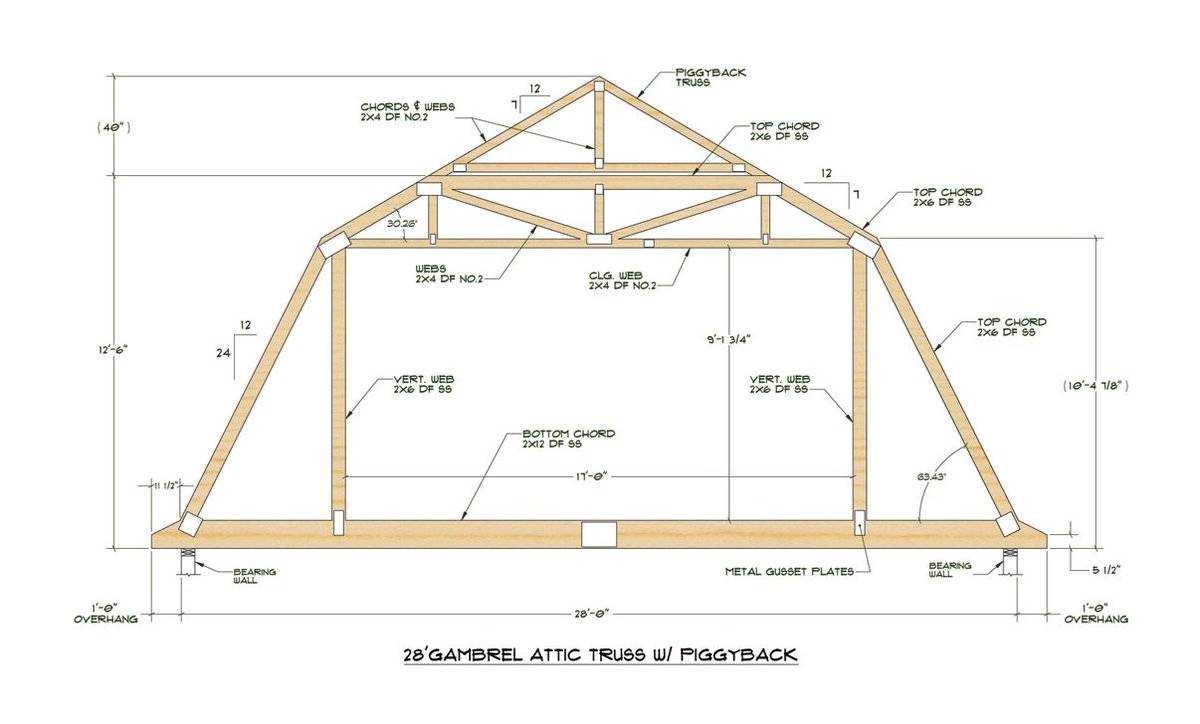

Пример чертежа можно увидеть на изображении:
Минимальная высота потолков мансардной крыши составляет 2,5 м
Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).
Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.
Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

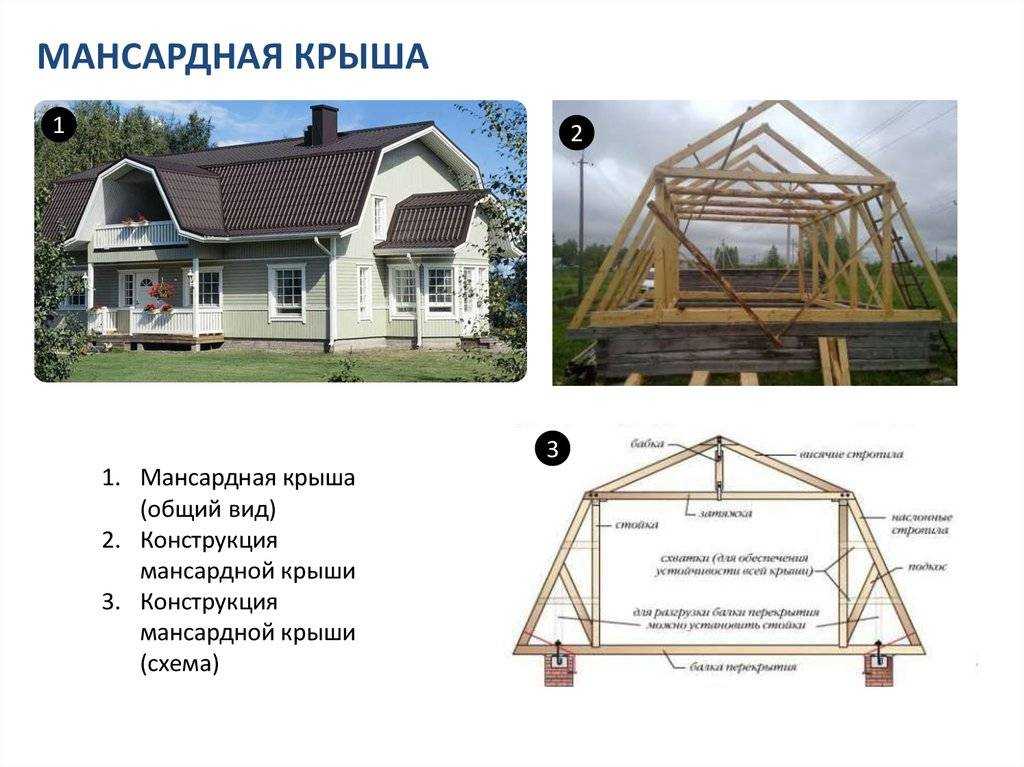

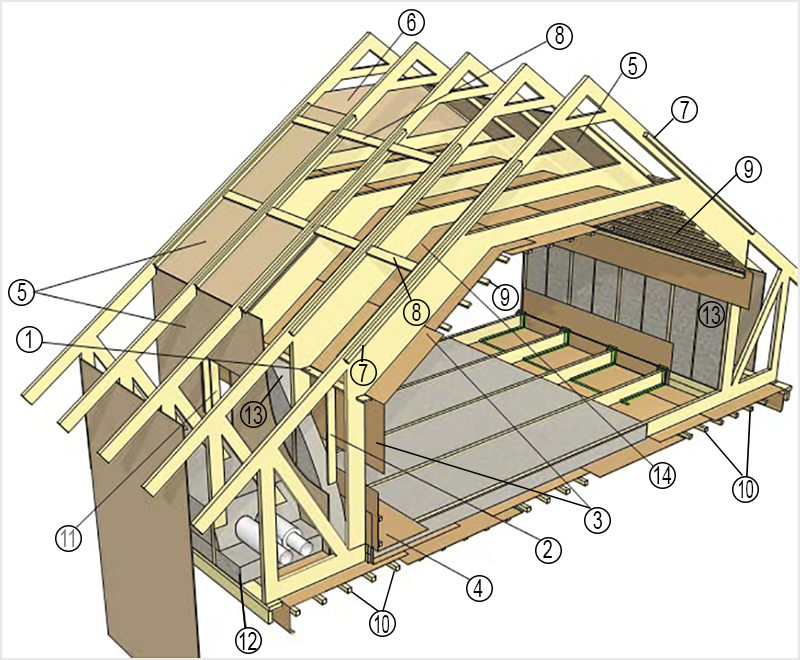

Устройство крыши

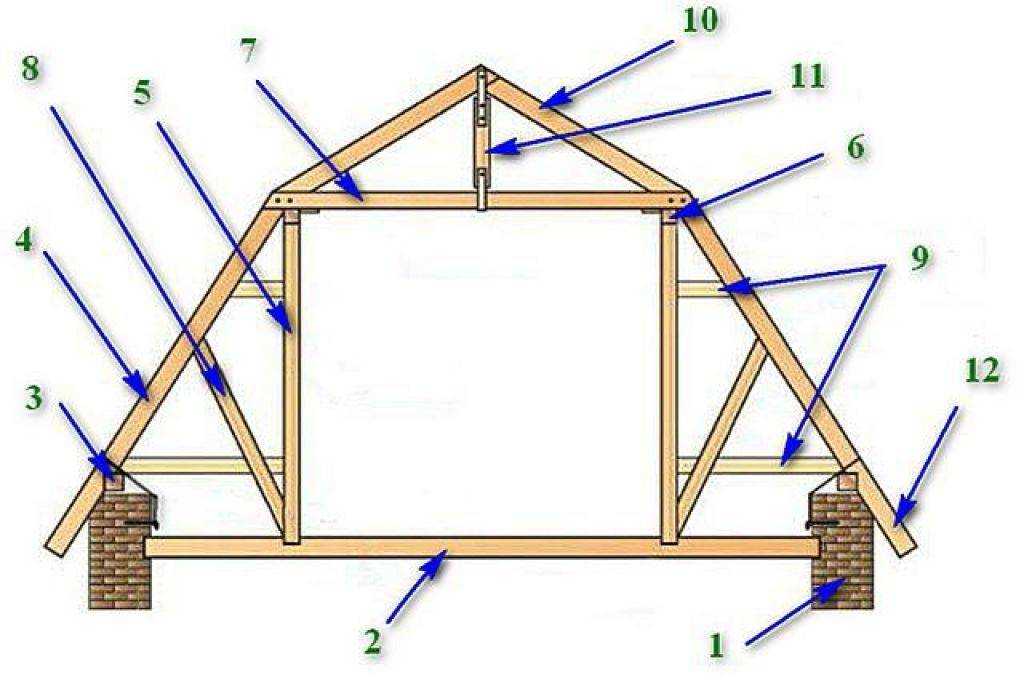

Каркасная конструкция включает в себя такие детали:
- мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
- стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
- балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
- стропила — рейки, которые образуют главный контур крыши;
- прогоны — горизонтальные опорные детали для стропил;
- обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
- кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.
Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

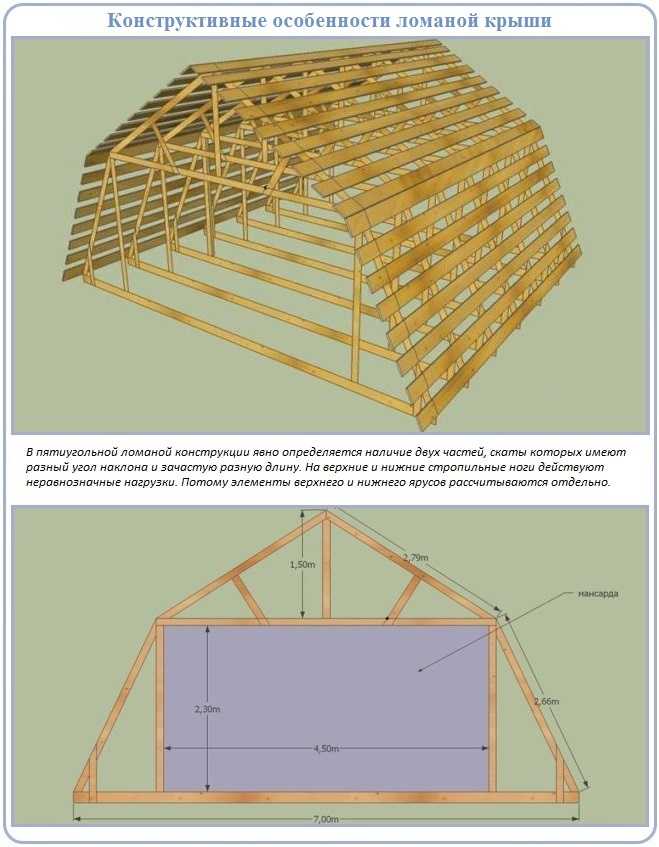

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.
Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.
Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.
Если пролёт крыши более 8 м, то понадобится установить подкосы
После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.
Типы мансардных крыш
Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.
Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

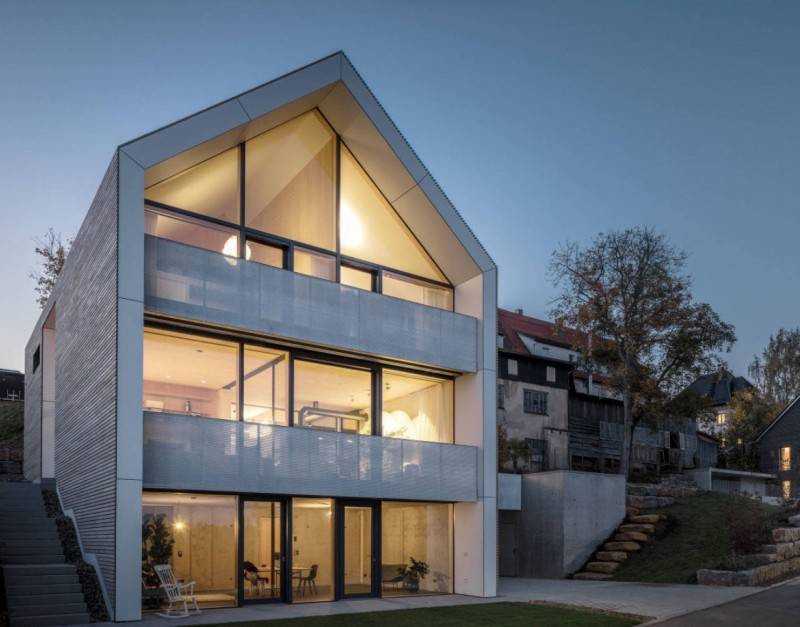

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.
Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.
Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.
Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.
Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.
Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.
При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.
Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша
Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.
Недостатки мансардного этажа
Минусы мансарды тоже стоит учесть. Разберем их детальнее.

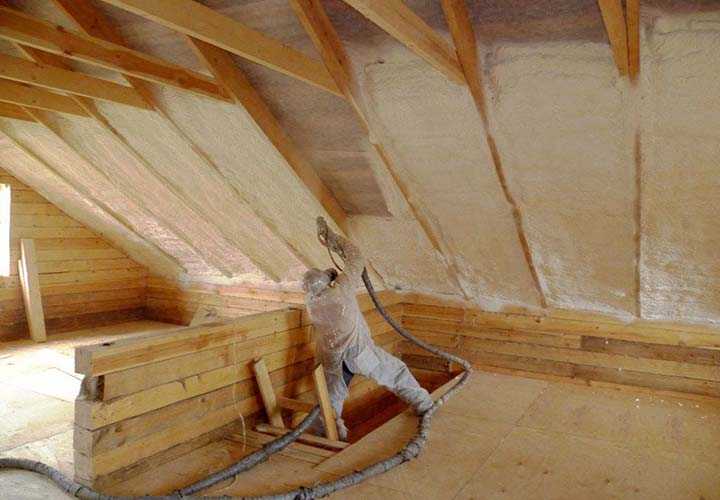

Необходимость качественной теплоизоляции
Жилое мансардное помещение – это дополнительные затраты на гидроизоляцию и утепление. Особенно, когда кровельным материалом будет выступать профлист, металлочерепица или листовое железо. Дом, построенный из газобетона, подлежит обязательному утеплению снаружи. Газоблок – пористый материал, гигроскопичен. Если его не защитить от влаги, то со временем он начнет крошиться.
Дополнительные затраты на отделку
Деревянные строения требуют ухода, качественной защиты от влаги, плесени, насекомых. До начала возведения нужно обязательно обработать используемое бревно, брус, доски антисептиком. Нестандартные размеры, повышенный расход отделочных материалов на обшивку стен необычной формы влечет лишние затраты.
Мебель нестандартных размеров
В зависимости от конфигурации кровли форма помещения может получиться нестандартной геометрической формы. По этой причине обычная мебель из каталога может не подойти по размерам или не вписаться в выбранный стиль интерьера. При ограниченной площади мансарды хозяевам часто приходится прибегать к встроенной мебели, которая изготавливается под заказ.
Необходимость наличия принудительной вентиляции
Холодный чердак обеспечивает длительный срок службы стропильной системы, перекрытий между этажами. Стропила проветриваются, поэтому нет риска образования плесени, процесса гниения. В случае утепленной кровли естественный процесс вентиляции кровельного пространства нарушается, начинается скапливаться влага. В помещении пахнет сыростью, образуется грибок. Чтобы избежать этого, стоит предусмотреть систему принудительной вентиляции помещения. Тогда отработанный воздух не будет застаиваться внутри мансарды, начнет постоянно циркулировать.
Подтипы
Двухскатная (щипцовая) крыша состоит из двух косых ортогональных поверхностей – скатов. Их ставят под неким углом к стенам частного дома, за счет которого обеспечивают сток снега, дождя и талой воды.
Крыша, углы наклона скатов которой разные – не симметричная крыша, что подчеркивает оригинальность и индивидуальность собственника здания. Внешне эта крыша привлекательна, однако не практична, потому что мансардное помещение под этой крышей эксплуатировать неудобно.
Ломанная щипцовая – применяется тогда, когда хозяин имеет крайнюю необходимость сооружать на чердаке жилое помещение (мансарду). Такой тип крыши будет иметь увеличенный объем чердачного пространства, а значит там удобно обустроить жилую комнату, защищенную от внешних факторов.
Двухскатная симметрическая – простая, неприхотливая, но в тоже время любимица большинства. В основании такой крыши стоит равнобедренный треугольник.
В первую очередь необходимо учитывать угол наклона крыши, что зависит от климатических условий, архитектурных особенностей здания. В южных регионах с сильными ветрами применяют более пологие скаты, чтобы ветровая нагрузка была минимальной. В снежных и северных регионах страны устанавливают двухскатную крышу с более крутыми углами наклона скатов, чтобы снег не задерживался на крыше.
В целом угол наклона скатов может варьироваться от 5 до 90 градусов. Оптимальный вариант 30-45 градусов, так как такой диапазон является наиболее экономически выгодным, количество используемых материалов минимально, а нагрузка равномерно распределяется. Недостаток будет прятаться в том, что под такой крышей трудно соорудить мансарду, в большинстве случаев чердак остается холодным зданием, проживать в нем невозможно.

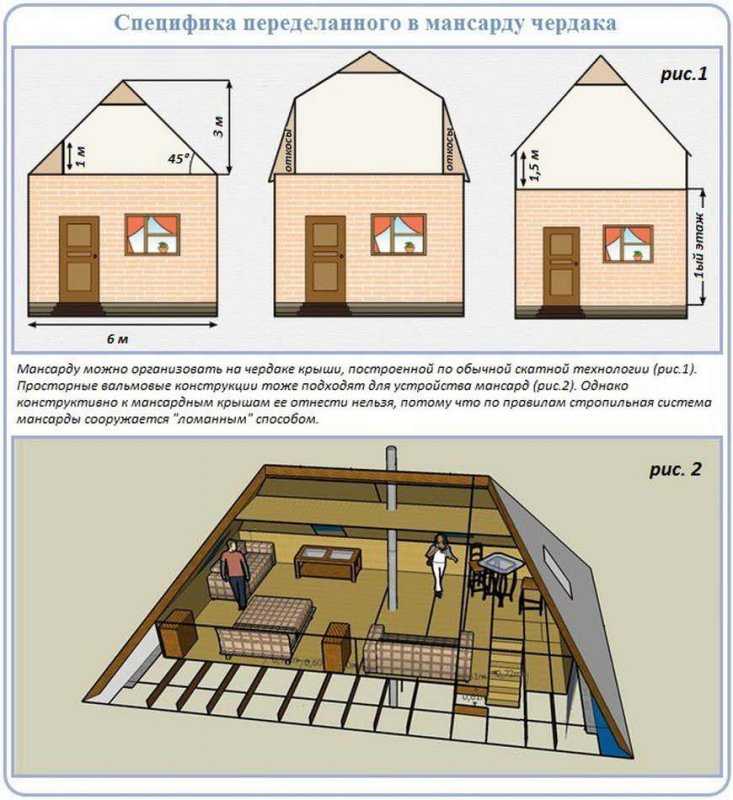

Если же планируется, что чердак будет адаптирован под мансарду, то нужно применять двухскатную ломаную крышу (пологий верх, крутой уклон внизу). Под такой крышей пространства станет гораздо больше, а значит, здесь можно будет обустроить жилую комнату. Однако, надо быть готовым к сложностям, так как конструкция стропильной системы видоизменится, станет более трудной в сооружении.
Мансарда: плюсы и минусы
Термин «мансарда» является общим и используется по отношении к этажу со стенами или потолком, частично или полностью образуемого конструкциями кровли дома. По нормам СНИП жилым мансардный этаж является при наличии в нем не менее 50% площади с высотой потолка от 2,5 м, оставшееся пространство может заниматься системами хранения или использоваться любым другим способом (например, для реализации дизайнерских идей).

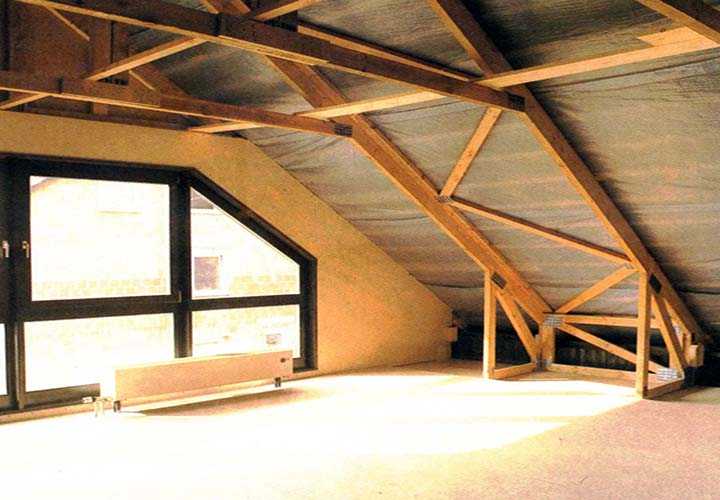

Конструкция имеет много преимуществ. Появляется дополнительное пространство, внешний вид становится привлекательным за счет многообразие форм и вариантов отделки внутри и снаружи.
Снижается нагрузка на фундамент в сравнении с добавлением традиционного второго этажа или увеличенной площадью дома на первом. Конструкции мансарды могут быть облегченными и общий вес жилых домов с ней при равной полезной площади всегда меньше.
Появляется возможность изменения внутренней планировки и адаптации дома под разные нужды. На мансардном этаже с равным успехом может располагаться общая гостиная, несколько детских комнат, рабочие кабинеты. При желании такой этаж можно сделать полностью раздельным от других помещений. Улучшается вида из окна, появляется возможность реализации проектов с панорамным остеклением.
Минусов в разы меньше, но они есть. При заложении мансарды в проект стоит помнить о потребности в безопасной и удобной лестнице – займет не менее 15 м3 свободного пространства дома. Неизбежны траты на перекрытие, изоляцию кровли и вентилирование. Итоговая смета зависит от уровня комфортности мансарды, проекты с системами обогрева или с подъемом инженерных систем обходятся довольно дорого.
Могут возникнуть сложности при оформлении интерьера. Скошенные поверхности не считаются серьезным недостатком (именно они делают мансардный этаж уникальным), но помещения с ними сложнее декорировать или заставлять мебелью.
В целом этот вариант рекомендуют выбрать при необходимости экономии места на участке, снижении нагрузки на основание или ограниченном бюджете строительства. Также стоит вложиться в обустройство мансардного этажа – при частичном или полном ремонте кровли, при условии достаточных несущих способностях стен и фундамента.

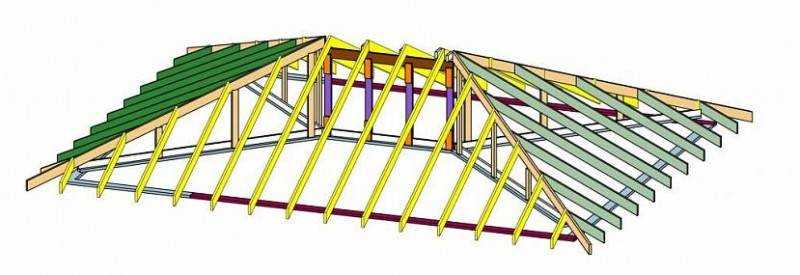

Положительные свойства вальмовой кровли
Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы. Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.
Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.
Классическая вальмовая крышаИсточник rsm-dom.ru
Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.
Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.
Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.
Пространство под вальмовой крышейИсточник red-fasad.ru
Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.
Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

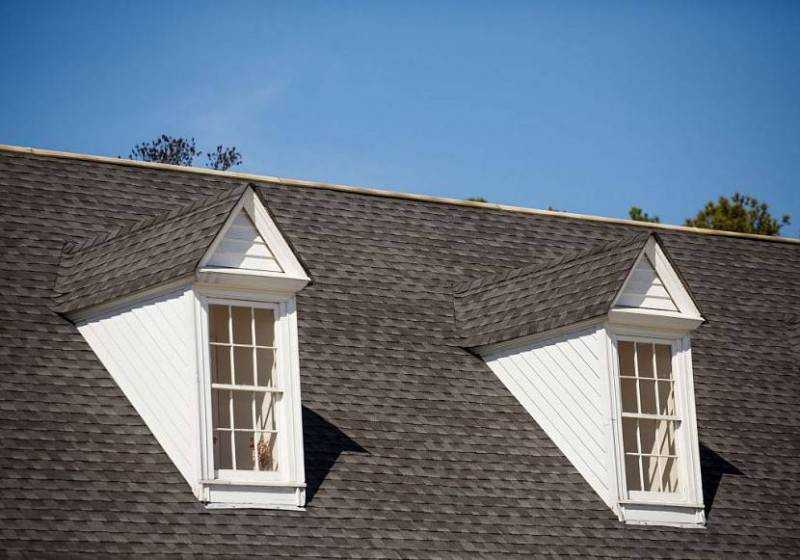

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».
Слуховое окно «Летучая мышь»Источник memphite.com

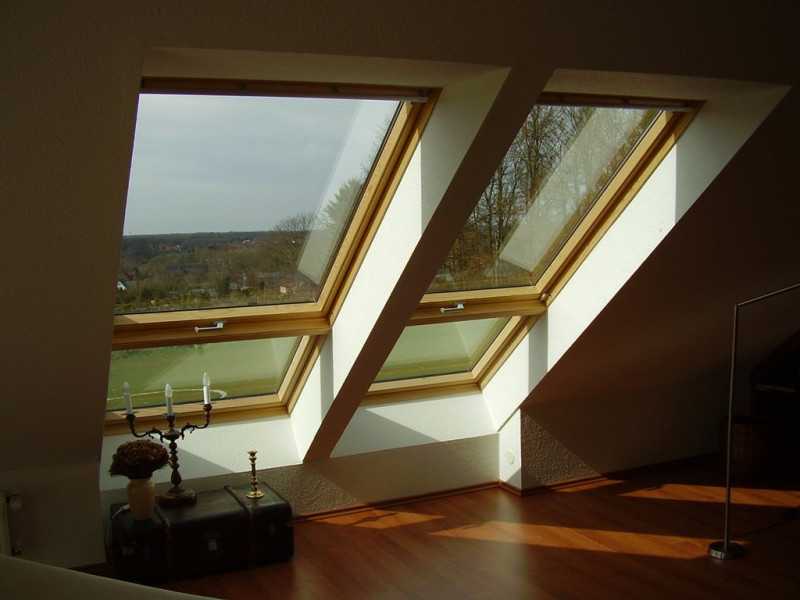

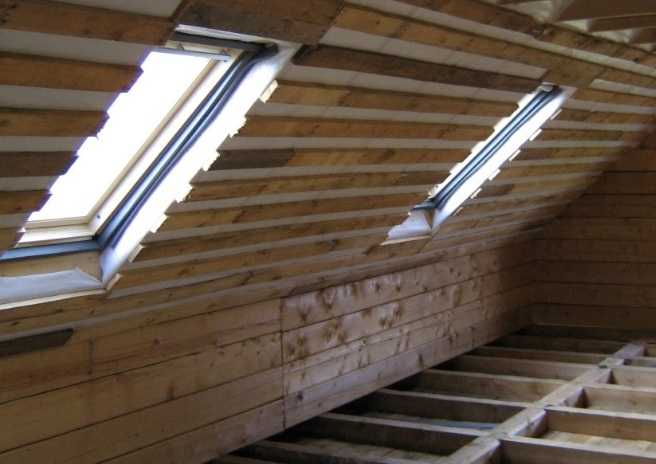

Технология изготовления мансардных окон
Освещение мансарды могут обеспечивать обычные окна, в боковых стенах. Но в целях экономии места для этих целей лучше подходят специализированные наклонные конструкции, состоящие из коробки, вращающейся или открывающейся створки и оклада. Они закрепляются между стропилами или элементами обрешетки на кровлях с уклоном от 15° (у некоторых производителей – от 20, показатель нуждается в уточнении), на высоте от 90-110 см от пола.
Высота верхнего края зависит от угла наклона ската – чем он меньше, тем больше она должна быть. По нормам СНиП минимальная площадь остекления мансарды составляет 10% от суммарной жилой площади. Верхний предел ограничен лишь финансовыми возможностями, но при расположении окон группой, рекомендуется выдерживать расстояние между конструкциями в 10 см.
Как правило, мансардное окно имеет одну створку, но ее ось расположения может быть любой – центральной, приподнятой, верхней, боковой или комбинированной. К отличительным особенностям конструкции относят:
- Наличие надежной рамы, как правило, изготавливаемой из качественного клееного бруса с равномерной плотностью, не склонного к деформациям при температурных расширениях и атмосферных воздействиях. Между рамой и створкой окна размещается уплотнитель, чем больше будет число его контуров, тем герметичнее и дольше прослужит окно.
- Защиту рамы алюминиевыми или полимерными накладками.
- Повышенную прочность, герметичность и сопротивление тепловой передаче стеклопакета. Помимо использования особого стекла (флоат, триплекс или других закаленных видов с толщиной от 4 мм), производители улучшают эти показатели разными способами, включая вставку морозостойких и цельных рамок из материалов с низкой теплопроводностью (нержавеющая сталь, бутил-полимеры), увеличение числа камер и закачку в них инертных газов.
- Наличие окладов – сборных наружных конструкций, обеспечивающих максимальную герметизацию мансардных окон. Оклады собираются из гладкого, волнистого или универсального профиля (нужный вариант выбирается, исходя из вида кровельного материала), монтируемого по бокам и верхней части, и свинцового фартука, отводящего воду снизу.
Разница проявляется: в способах открытия и проветривания (вплоть до дистанционного); расположении ручки; допопциях – наличии или отсутствии замков-антивзлом, возможности аварийного выхода на крышу, датчиков дождя, светоотражающих штор.
Какие бывают мансарды
Чтобы помещение под крышей на самом деле можно было комфортно использовать, оно должно удовлетворять некоторым требованиям: иметь удобную форму, быть хорошо утепленным, освещенным и грамотно спланированным.
Мансардный этаж может иметь самую разную геометрическую форму – ломаную или треугольную, с симметричными или асимметричными сторонами.
Планировка мансарды фото: варианты расположения крыши относительно стен строения
Этаж может быть расположен по одну сторону от строения или располагаться по всей его ширине, причем как в пределах внешних стен, так и выходить за их границы.
Планировка мансардного этажа фото: типы этажей под крышей
В последнем случае проект этажа обязательно предусматривает установку дополнительных опор, каких-то стенок, колонн или подвесок.
Проект аттиковой стенки с железобетонными столбами
Но в любом случае из всех этих вариантов в итоге получаются следующие виды мансардных этажей:
- отдельный одноуровневый этаж;
- этаж, имеющий двухуровневое развитие;
- двухуровневая организация последнего этажа строения-основы с формированием антресольного этажа.
Варианты подкровельных помещений
Внешние стены мансардного этажа обычно имеют две части:
- вертикальную, которая, как правило, сделана из стенового материала, использованного на нижних этажах;
- наклонную, каркасом которой служит стропильная система, а наружной обшивкой – кровля.
Как будут соотноситься эти части между собой в проекте зависит от ее конструкции.
Важно:
Форма мансардной крыши – главный фактор в проекте, определяющий ее планировку, полезную площадь и удобство перемещения.
Виды мансард по форме крыши
Разновидностей жилых конструкций чердачного типа по форме кровли довольно много, мы же остановимся на некоторых из них.
Односкатная. Такая крыша позволяет избежать боковин, однако ее каркас дает возможность спокойно передвигаться только в одной части подкровельного помещения.
Дом с односкатной мансардой

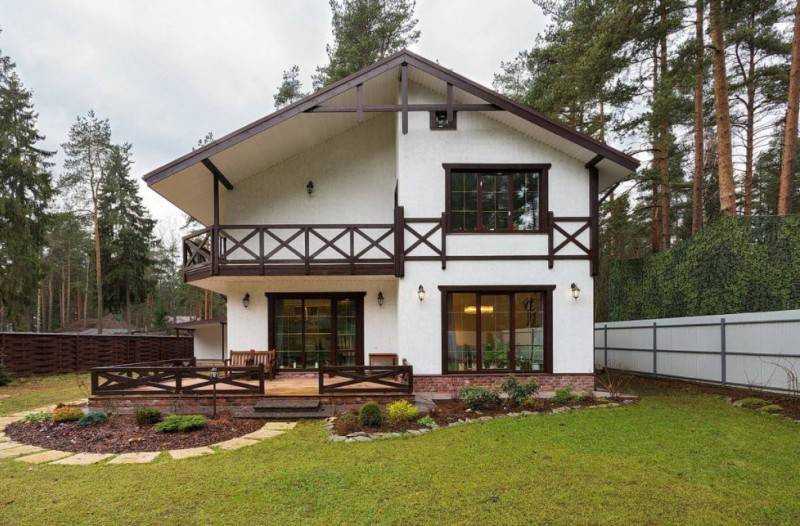

Двухскатная. Более сложная конфигурация крыши, нежели односкатная, предоставляет больше возможностей для проектирования удобного мансардного этажа. Высота стен мансардного этажа в данном случае достаточна для устройства обычных и даже балконных мансардных окон.
Проекты двухскатных мансардных этажей
Полезная площадь этажа получается ощутимо больше, если кровля по проекту опирается на вертикальную, аттиковую, стену. Ее оптимальный уровень определяют при проектировании помещения с учетом ширины дома и уклона скатов. Расчет мансарды этого типа довольно прост.
Мансарда проекты фото: большой уклон двухскатной кровли дает возможность получить значительное полезное пространство
Ломаная – это двускатная крыша с изломами скатов с силуэтом либо вогнутым внутрь, либо, наоборот, выгнутым наружу.
Ломаная двухскатная крыша
Полезная площадь этажа под четырехскатной крышей дома меньше, чем под двускатной. Большое количество заломов и скосов в подкровельном пространстве уменьшает возможность свободно спроектировать комнаты мансардной квартиры.
Интересный проект дачного домика с четырехскатной кровлей
На заметку: по конструкции мансардная крыша довольно сложная, но создавая под ней помещения разной высоты – и с низкими потолками, и с высотой более 1,9 м, можно максимально использовать пространство чердака.
Как составить проект?
Итак, как же правильно выполнить планировку и составить проект мансардного этажа?
Планировка мансарды
План составляется с учетом следующих требований:
- Высота этажа от пола до самой высокой точки потолка не должна быть менее 2,5м;
- Минимальное отношение площади оконных проемов к площади пола — 1*10, максимальное — 1*5,5.
Таким образом может быть возведена удобная светлая мансарда. Проекты (фото ниже) жилых помещений под крышей составляются с учетом того, что длина вертикальных стен в них должна быть не менее 0,8м. В противном случае собственно мансардой комната считаться не может. Помещение с меньшей высотой стен называется полумансардой.
И мансарда и полумансарда могут быть достаточно удобными
Планировка и проектирование мансардного этажа выполняется с учетом того, какого именно назначения помещение будет здесь расположено. Так для спальни или кабинета проектом здания вполне может быть предусмотрена низкая и узкая мансарда. Под гостиную придется выполнять планировку и возводить высокую кровлю. Под очень же большой крышей можно обустроить подобие настоящей квартиры, разработав проект планировки с зонированием посредством перегородок и устроив сразу несколько комнат.
Под большой кровлей можно устроить целую квартиру
Важно: Составляя проект мансарды своими руками, обязательно следует предусмотреть возможность подведения всех необходимых коммуникаций.
Выбор высоты стен при составлении проекта этажа
Спланировать удобную мансарду можно только правильно выбрав высоту стен. Высота стен мансардного этажа зависит от ширины самого дома. При этом учитывается также угол наклона скатов.

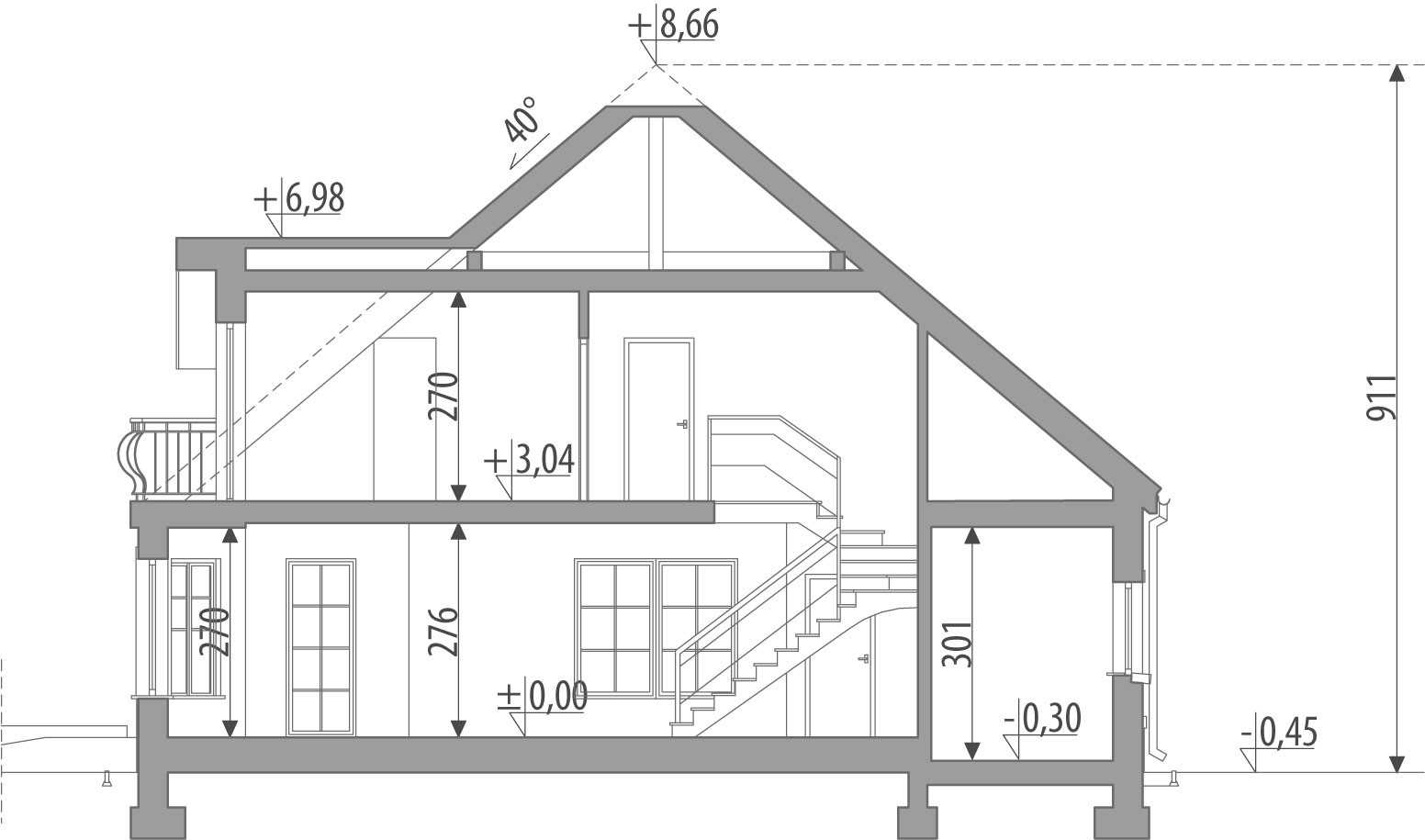

Согласно нормативам при составлении проекта и планировке этажа следует выдерживать длину вертикальных стен в комнате под крышей не менее 1,2м при угле наклона ската в 30гр и 0,8м при угле наклона в 45гр. Но лучше все же сделать их повыше.
Высокие вертикальные стены делают мансарду максимально удобной
Помимо всего прочего проектом должна быть предусмотрена высота мансарды в самом низком месте не менее 0,4м (от верха засыпки перекрытия до мауэрлата). Такие требования предъявляются в связи с тем, что нижние части стропил каркаса нуждаются в периодической проверке и ремонте.
Расчет площади мансардного этажа при составлении проекта
Полезная площадь пола этажа также зависит от особенностей конструкции кровли. Расчет мансарды и составление проекта с использованием формулы длина, умноженная на ширину невозможен, так как это помещение имеет сложную конфигурацию. Каким же способом можно узнать размеры будущей комнаты и соответственно правильно ее спроектировать?
Мансардный этаж имеет сложную конфигурацию
Все расчеты при составлении проекта и планировке стоит выполнять с учетом того, что при угле ската в 30гр. оптимальная высота полезного пространства от пола до точки пересечения вертикали с наклонной стеной в самом узком месте составляет 1.5м, при угле наклона в 45гр – 1.1м.
В общую полезную площадь при разработке проекта и планировке этажа включается также часть пространства высотой до 0,8м, поскольку такие места часто используют под установку разного рода оборудования.
При составлении проекта расчет выполняется с учетом площади используемой под оборудование части помещения
Итак, как посчитать полезную площадь пола этажа при составлении проекта и планировке и узнать размеры мансарды? Ниже приведем пример расчета при устройстве кровли с углом наклона скатов в 45гр.
Простой способ расчета площади мансарды при планировке
Приблизительно узнать реальную жилую площадь этажа при составлении проекта и планировке можно и по упрощенной схеме. В этом случае часть площади пола, ограниченная высотой в 2.2м при расчете учитывается на 100%. Площадь той части помещения, где высота составляет 1.4 – 2.2м учитывается на 50%.
