Двухскатная крыша с мансардой своими руками поэтапно с нуля: 125 фото готовых проектов с чертежами и схем с размерами

Особенности двухскатной крыши

Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

Проведение работ

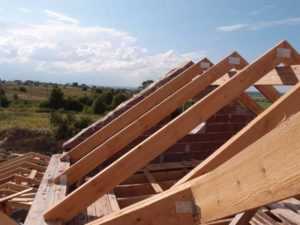

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

• Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
• Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
• Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
• Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
• Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Как правильно рассчитать площадь двухскатной крыши?

Для расчета площади двухскатной крыши необходимо знать длину и ширину здания, а также угол наклона крыши. Общая площадь двухскатной крыши вычисляется как сумма площадей двух треугольников, образованных скатами крыши.

1. Рассчитайте площадь каждого из двух треугольников. Для этого умножьте длину одного из скатов на его высоту, затем разделите полученный результат на 2. Таким образом, получите площадь одного из скатов крыши.

2. Просуммируйте площадь двух скатов, чтобы получить общую площадь крыши.

Например, пусть длина здания составляет 10 м, ширина — 8 м, угол наклона крыши — 30 градусов. Для расчета площади двухскатной крыши нужно:

1. Рассчитать площадь одного ската крыши. Для этого нужно найти длину ската:

   длина ската = √(ширина² + (длина / 2)²) = √(8² + (10 / 2)²) ≈ 9,43 м

   Затем найдите высоту ската, умножив длину ската на синус угла наклона крыши:

   высота ската = длина ската x sin(угол наклона крыши) = 9,43 x sin(30) ≈ 4,72 м

   Площадь одного ската крыши равна:

   площадь ската = (ширина x высота) / 2 = (8 x 4,72) / 2 ≈ 18,88 м²

2. Рассчитать общую площадь крыши. Для этого нужно умножить площадь одного ската на 2:

   общая площадь крыши = площадь ската x 2 = 18,88 x 2 = 37,76 м²

Таким образом, общая площадь двухскатной крыши составляет примерно 37,76 м².

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

Выбор конструкции кровли в зависимости от уклона крыши

Правила расчета стропильной системы

Стропильная система — это критически важная часть любого здания, которая поддерживает кровлю и препятствует ее обрушению. Корректный расчет этой системы включает в себя ряд важных этапов.

Определение нагрузок

Первым шагом в расчете стропильной системы является определение нагрузок на нее. Существуют два основных типа нагрузок: постоянные и временные. Постоянные нагрузки обычно включают в себя вес самой кровли, стропил и прочих стационарных объектов. Временные нагрузки могут включать в себя вес снега, ветровую нагрузку, а также дополнительные нагрузки при ремонте или реконструкции крыши.

Выбор материалов

Выбор материала для стропил важен, так как от него зависит величина поддерживаемых нагрузок и срок службы всей системы. Обычно используются деревянные стропила, однако в некоторых случаях можно использовать и металлические. При выборе материала следует учесть его стоимость, прочность, устойчивость к воздействию внешней среды, и, в случае дерева, его сорт и качество обработки.

Материал	Преимущества	Недостатки
Дерево	Доступность, легкость в обработке, экологическая безопасность	Подверженность влаге и плесени, возможность гниения, требуется регулярная обработка
Металл (например, сталь)	Прочность, долговечность, устойчивость к влаге и гниению	Высокая стоимость, тяжесть, требуется специальное оборудование для обработки и установки
Ламинированная древесина	Высокая прочность, устойчивость к изгибу, однородность материала	Высокая стоимость, сложность в обработке
Древесно-полимерный композит (ДПК)	Устойчивость к влажности и гниению, легкость в обработке, не требует дополнительной обработки	Высокая стоимость, может менять размер при изменении температуры

Расчет пролетов

Расчет пролетов включает определение расстояния между отдельными стропилами. Величина пролета зависит от типа материала стропил, выбранного в предыдущем пункте, и от величины нагрузок, рассчитанных в первом пункте. Чем больше пролет, тем меньше стропил потребуется, но при этом каждое из них будет испытывать большую нагрузку.

Расчет сечения стропил

Расчет сечения стропил осуществляется на основе определенных в предыдущих пунктах нагрузок и пролетов. От этого параметра зависит прочность и устойчивость стропил к изгибу и скручиванию

Важно, чтобы выбранное сечение обеспечивало надежность и долговечность стропильной системы

Разработка конструктивного решения

На основании полученных расчетов разрабатывается конструктивное решение стропильной системы. Это включает в себя определение формы и конфигурации стропил, выбор метода их соединения, размещение подпорок и других элементов

При этом важно учесть особенности здания, требования к кровле и нормативные требования по безопасности

Проверка расчетов

Последним этапом является проверка расчетов. Это включает в себя повторный расчет всех параметров с учетом выбранного конструктивного решения, проверку соответствия расчетов нормативам и требованиям безопасности

Важно, чтобы на этом этапе были выявлены и устранены все возможные ошибки и неточности

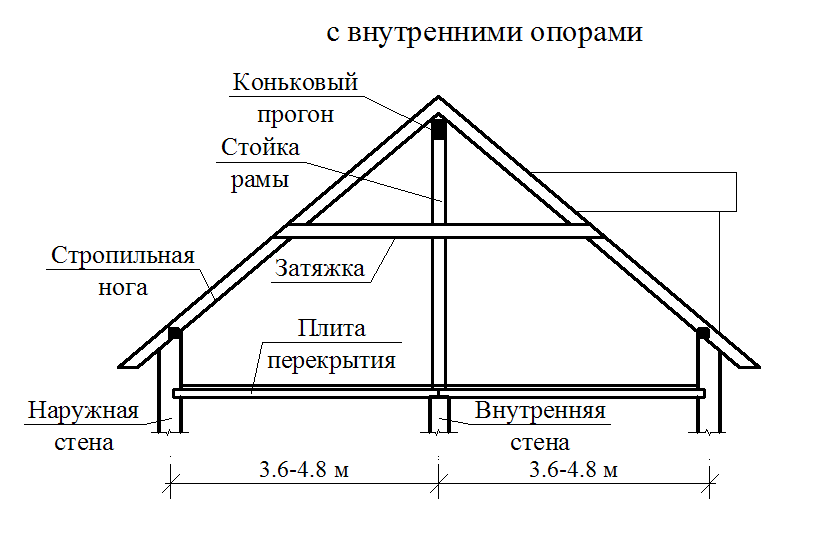

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Устройство, монтаж мансардной крыши своими руками

Конструкция мансардной крыши, независимо от её типа, состоит из определённых элементов.

Самая простая их классификация выглядит так:

• кровля – наружная часть, принимающая на себя воздействие окружающей среды;
• обрешётка – к ней прикрепляется кровля и все материалы, отвечающие за изоляцию;
• самая верхняя часть стропильной системы, которая называется коньковым прогоном;
• стропила – в мансардной кровле они наслонные, их можно назвать костяком, которые обеспечивает общую жёсткость всей конструкции;
• мауэрлат – деревянные балки, улаживают их по периметру и к ним крепят стропила;
• связи диагональные – продольные варианты балок, обеспечивающие дополнительную надёжность кровли;
• опоры вертикальные – столбы, подпирающие обрешётку и стропила;
• изоляция – защищает от температуры и влаги, как наружной, так и внутренней.

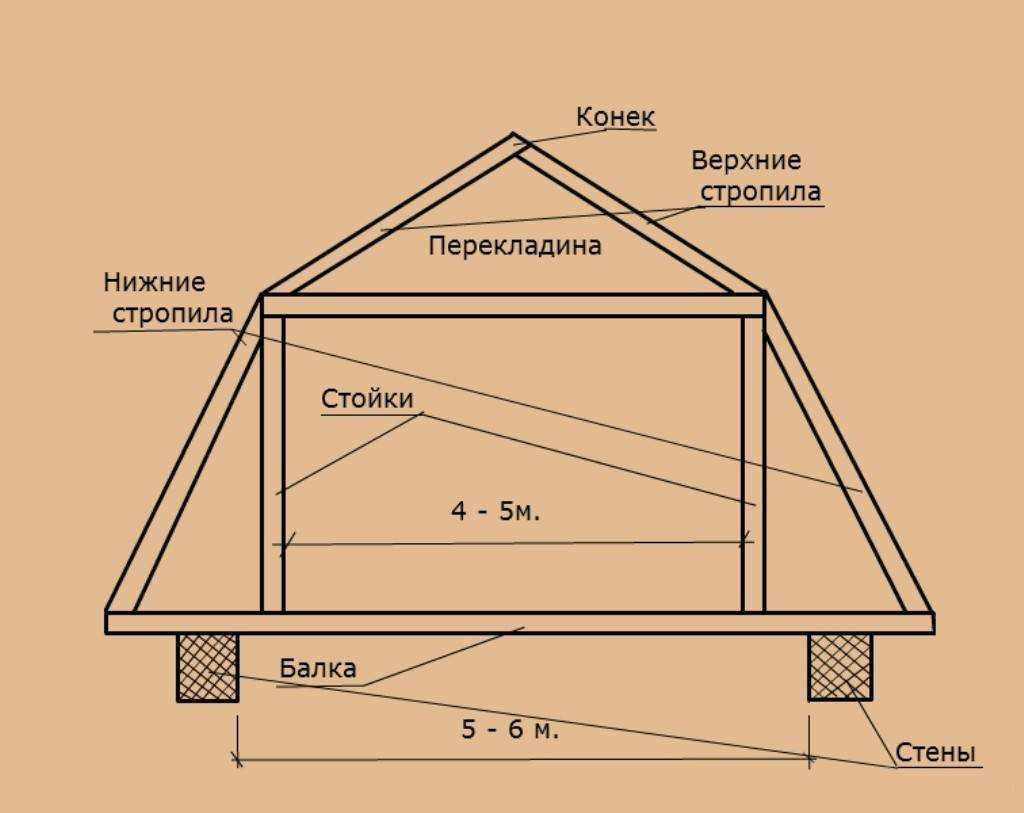

Схема мансардной крыши

Как бы там ни было, а строительство мансардной кровли требует не только определённых навыков, но и хоть небольшого опыта строительных работ.

yandex_partner_id = 182959; yandex_site_bg_color = ‘FFFFFF’; yandex_stat_id = 3; yandex_ad_format = ‘direct’; yandex_font_size = 1; yandex_direct_type = ‘vertical’; yandex_direct_limit = 1; yandex_direct_title_font_size = 3; yandex_direct_links_underline = true; yandex_direct_bg_color = ‘FCF3EE’; yandex_direct_title_color = ‘0066CC’; yandex_direct_url_color = ‘336740’; yandex_direct_text_color = ‘000000’; yandex_direct_hover_color = ‘0066FF’; yandex_direct_sitelinks_color = ‘FF3333’; yandex_direct_favicon = true; yandex_no_sitelinks = false; (”);

Самостоятельно осуществить её монтаж вы можете только в том случае, если будете придерживаться определённого перечня процессов:

1. Проектирование. Основа всего, выбор типа кровли и материалов. Для выполнения правильных расчётов следует прибегнуть к одной из профессиональных компьютерных программ в области архитектуры.

Необходимо правильно высчитать нагрузку, которую кровля будет выдерживать и угол её наклона, для быстрого схода осадков. Поможет в этом документ под названием СНиП.

Теперь можно переходить к установке стропильной системы. Для правильного монтажа понадобится минимум три человека. Начинается всё с укладки мауэрлатов по периметру, для них используется брус с квадратным сечением в сто миллиметров.

Далее устанавливаем опорные столбы, и крепим к ним продольные балки. Не забудьте и про диагональные связи, которые существенно укрепят всю конструкцию. Для скрепления этих деталей между собой стоит использовать штампованные уголки из металла и саморезы, так что обзаведитесь шуруповёртом.

Теперь можно установить перемычки и проверить уровень по горизонту. Если он неправильный, то балки немного подрезают до необходимой длины.

Вот и пришла очередь непосредственно стропильной системы. Для удобства следует сделать шаблон из двух составляющих, а потом по нему подготовить срезы и всех остальных. Алгоритм аналогичен описанному выше, главное соблюдать заданный при проектировании угол кровли. Достигается это путём подрезания стропильной балки под нужным наклоном.

Теперь прибиваем сверху обрешётку. Она может быть сделана из досок, фанеры или другого материала, в зависимости от наружной кровельной составляющей, например ондулин это будет или металлочерепица.

Укладка изоляционных материалов. С внутренней части помещения создаём пароизоляцию, а с наружной монтируем слой теплоизоляции.

Обычно эти материалы имеют низкий вес, поэтому закрепить их с помощью металлических скоб будет совсем не сложно. Верхний слой «кровельного пирога» должен заканчиваться слоем гидроизоляции, которая предотвратит попадание случайных капель влаги под крышу.

Завершение процесса можно считать укладку самого наружного кровельного материала по вашему выбору.

Стропильная система четырехскатной крыши – устройство, монтаж, полезные советы.

Обзор металлопрофиля для кровли можете изучить здесь.

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

Мауэрлат подбирают в зависимости от толщины стен дома.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

• листовой пенополистирол или пенопласт;
• рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Интерьер мансарды с двускатной крышей

Что такое двускатная крыша?

Разные типы двускатных крыш

Ломаная двускатная крыша

Размещение мансарды под двускатной крышей — самый популярный вариант освоения дополнительного места в доме. Её простая геометрия позволят сэкономить время и затраты на строительство. Но даже у оптимального решения могут быть нюансы: разобраться в строительных и дизайнерских решениях и научиться на чужом опыте нам помогут фото интерьеров мансарды с двускатной крышей.

Что такое двускатная крыша?

Её ещё называют «щипцовой». Это крыша с двумя скатами, наклонными к наружным стенам под углом, как правило, более 10 градусов.

• наклон позволяет воде легко стекать вниз, на крыше не копится снег,
• в мансарде под двускатной крышей много места, света и воздуха,
• сравнительно простой дизайн без лишних расходов при строительстве.

Двускатная крыша не рекомендуется к строительству только в регионах с частыми ураганами и высокой скоростью ветра.

Разные типы двускатных крыш

Крыши с карнизными свесами разной длины выглядят оригинально, но планировать мансарду в таком доме становится сложнее. На Западе такой дизайн называется «saltbox» или «солонка». По легенде, такую форму дома вдохновил повышенный налог на здания выше одного этажа: так как более длинный скат спускался низко, владелец мог утверждать, что дом у него одноэтажный и платить меньше налогов. Более вероятно, что такая крыша появилась, чтобы накрыть пристройки к дому, самый удобный способ расширить помещение при увеличении семьи, например.

Сложность такой крыши просто компенсировать, если в мансарде достаточно места и стены высокие. Эти фото интерьера мансарды с двускатной крышей показывает, что спальню можно разместить по центру, там, где крыша симметрична. А в зоне её продолжения запланировать примыкающую ванную, практически не пожертвовав полезным пространством.

В этом проекте дизайнеры даже подчеркнули особенность несимметричного ската, отделав потолок тёмным деревом.

Подчеркнуть необычную форму и одновременно скомпенсировать её визуально помогают мансардные окна. Если сложная форма мансарды вызывает сомнения, самый лучший способ их решить — это максимально открыть пространство для света и окружающих видов.

Если конёк крыши смещён в сторону в соответствии с задумкой архитектора, такую крышу называют двускатной асимметричной.

Смещение можно визуально компенсировать при помощи отделки и более симметричной геометрии внутреннего помещения. Другой приём — форма дверных проёмов, как на этом фото интерьера мансарды с двускатной крышей нестандартного вида.

А ещё эту особенность пространства можно подчеркнуть, добавив света. Выбирайте светлые краски, ставьте низкую мебель, чтобы не мешать световому потоку, и устанавливайте окна в наклонном скате так, чтобы максимизировать позитивный эффект естественного освещения.

Ломаная двускатная крыша

По сути, это та же двускатная крыша. Но дополнительный излом в скате позволяет добавить полезного пространства. При этом стропильная система здесь сложнее.

Плюс ломаной крыши:

Максимум места в мансарде

Более сложная по сравнению с обычной двускатной крышей конструкция.

Дизайн мансарды под ломаной крышей не представляет особенной сложности. В зависимости от расположения и угла «излома», комната может практически свестись к традиционному прямоугольнику (рис.1), напоминать полукруг (рис.2) или даже иметь несколько уровней (рис.3).

Фото интерьеров мансард под двускатной ломаной крышей наглядно демонстрируют многообразие возможностей пространства.

В этом проекте плавность линий потолка подчёркивает выбор формы окон: круглое над кроватью и полукруглое на боковой стене. Повторяет форму даже балдахин над кроватью.

Невысокую дополнительную «антресоль» мансарды под ломаной крышей можно отвести под уютный уголок для чтения и отдыха или игровую комнату.

Основные правила обустройства мансарды под двускатной крышей:

Расчет необходимого материала

Перед тем, как приступить к строительству двухскатной мансардной крыши, необходимо провести расчет необходимого материала. Это позволит вам правильно спланировать бюджет и избежать неприятных сюрпризов в процессе работы.

Вот список основных материалов, которые потребуются для постройки мансардной крыши:

• Кровельные материалы — это в основном керамическая или металлическая черепица, битумная черепица или металлический кровельный лист;
• Деревянные балки и фермы — они используются для создания необходимой конструкции крыши;
• Утеплитель — необходим для того, чтобы предотвратить утечку тепла через крышу;
• Гидроизоляция — необходима для защиты от протечек и образования плесени;
• Строительный крепеж — винты, гвозди и другие элементы, необходимые для крепления кровельных материалов;
• Вентиляционные элементы — вентиляционные трубы и воздуховоды, необходимые для отвода влаги и воздуха из под крыши.

Кроме того, для работы вам понадобятся инструменты, такие как пила, молоток, отвёртки, уровень, строительная лента и другие. При расчете материалов обратитесь к специалистам или проконсультируйтесь с опытными строителями, чтобы учесть все особенности вашего проекта и избежать дополнительных затрат на лишний или недостаточный материал.

Тщательный расчет необходимого материала перед началом работ поможет вам избежать задержек и неожиданных расходов, а также спланировать все этапы строительства мансардной крыши.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.
