Лестница винтовая

Важные нюансы при расчетах и монтаже

Чтобы установить удобную винтовую лестницу на второй этаж, необходимо строго придерживаться строительных норм и рекомендаций специалистов на всех этапах работ, от расчетов до отделки:

Ходовая часть ступени, расположенная посередине, должна быть шириной не менее 200 мм.
Диаметр несущего столба должен быть минимум 50 мм.
По правилам безопасности подъема и спуска по спиральной лестнице не рекомендуется устанавливать подступенки, поскольку они мешают уверенно ставить ноги на ступени.
В одном спиральном витке конструкции должно быть минимум 11-12 ступеней.
При проектировании и расчете высоты витка принимается во внимание максимальный рост жильцов. Лучше делать ее с запасом — 1,9-2,3 м.

Безопасность винтовой лестницы

Для винтовой лестницы, в отличие от других лестниц в интерьере дома, подступенки (вертикальные части ступеней) не делаются. Ограничения на глубину и высоту ступеней накладываются из соображений удобства и безопасности лестницы. Проверить, насколько лестница удобна, можно по формуле 2h + l. Для оптимальных значений h = 15, 1= 30:

2h + l= 2*15 + 30 = 60.

Именно такова средняя длина шага человека, следовательно, чем ближе данное значение для ступеней вашей лестницы в числу 60, тем она удобнее. Считается, что для лестниц общего пользования величина 2h + l может лежать в пределах от 58 см до 65 см.

Лестница из круглой трубы. Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

Недостатки таких лестниц:

• Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
• Легкие конструкции при спуске-подъеме немного пружинят.
• Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
• Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

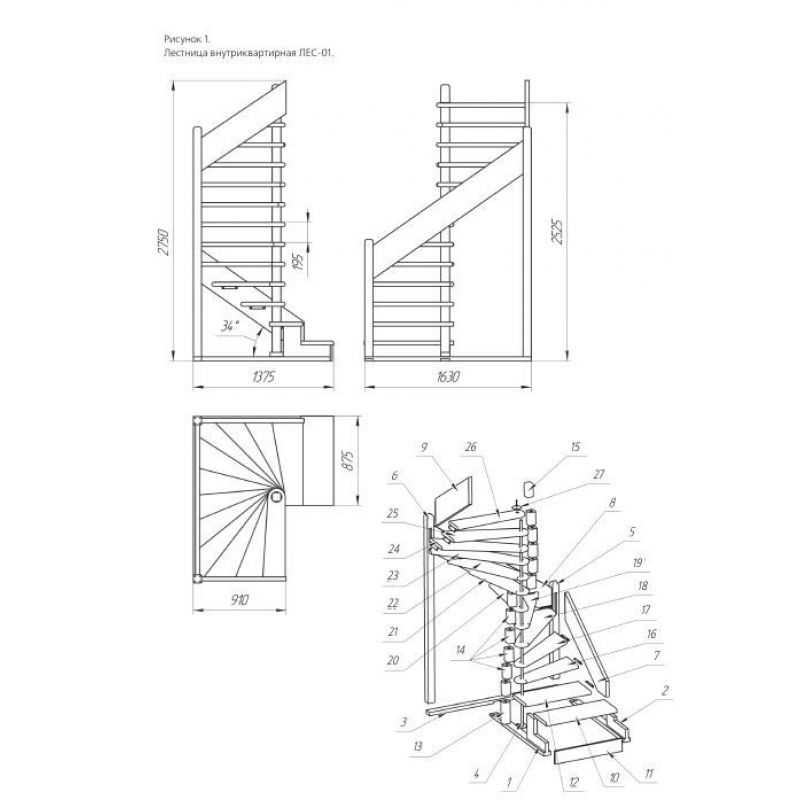

Инструкция как сделать лестницу г-образной с площадкой

Одним из распространенных видов лестниц является г-образная лестница с угловой промежуточной площадкой. Произвести ее расчет и подготовить чертеж своими руками не составит большого труда. То же касается и используемых материалов. При изготовлении г-образной лестницы могут быть использованы, дерево, металлические конструкции или пластик.

Г-образная лестница с площадкой своими руками была сделана многими владельцами домов. На сегодняшний день можно найти готовые элементы, благодаря чему монтаж такой лестницы может оказаться похожим на сборку конструктора, только в большем формате. Несмотря на это, если монтаж производится своими руками, нужно серьезно отнестись к данным работам, а перед их началом произвести все необходимые расчеты.

Расчет г-образной лестницы с площадкой начинается с измерения высоты второго этажа (в качестве примера она будет составлять 3000 мм.), на который она будет вести, а также расчета пространства, которое будет задействовано. Стоит учитывать, что ширина лестницы и угловой площадки должна быть такой, чтобы на ней могли разойтись два человека, а ширина ступенек давать возможность ступне полностью стоять на них

Необходимо обратить внимание на их высоту – слишком низкая или высокая ступенька будет доставлять дискомфорт при подъеме и спуске

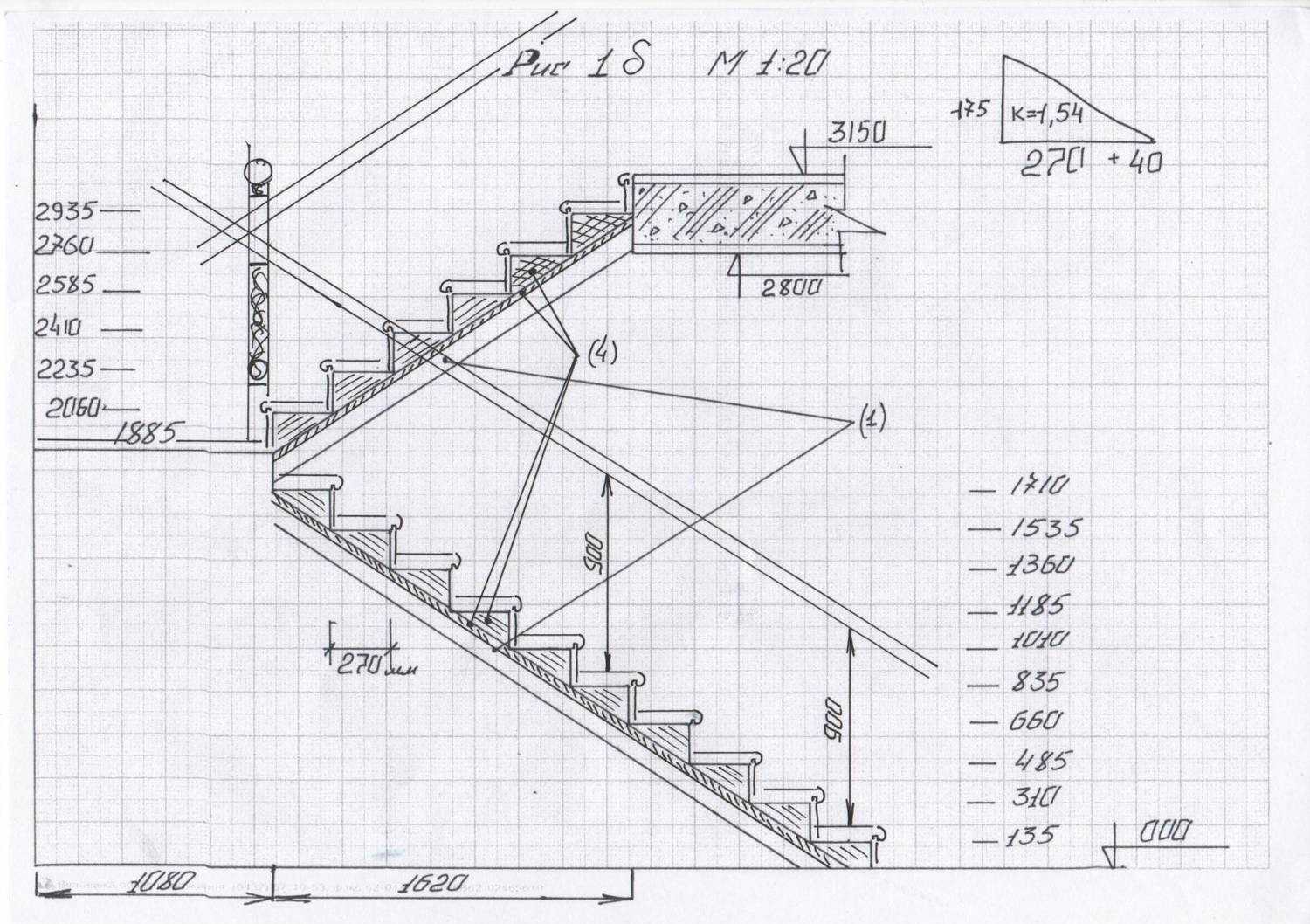

В качестве примера будут взяты следующие размеры г-образной лестницы с площадкой:

• общая высота лестницы — 3000 мм;
• ширина лестницы – 930 мм;
• ширина ступеньки – 208 мм;
• высота ступеньки – 206 мм;
• длина и ширина угловой площадки – 825 мм.

Пример подобной лестницы представлен на фото. В данном примере будет создана деревянная лестница с металлическими поручнями. Благодаря простоте конструкции все работы можно осуществить своими руками.

После того, как расчет размеров и необходимых материалов произведен, можно приступать к разметке помещения.

В угловой части помещения необходимо разметить площадь для установки промежуточной площадки

Она станет важнейшей частью Г-образной лестницы, ее нужно уделить особое внимание. Все нагрузки при движении, в первую очередь, будут сказываться на ней. Площадка представляет собой параллелепипед, высоту которого можно определить исходя из особенностей интерьера

Идеальным размером будет такой, если высота угловой площадки будет равняться 1/3 общей высоты лестницы. Соответственно при высоте 3000 мм. размер площадки составит 1000мм

Площадка представляет собой параллелепипед, высоту которого можно определить исходя из особенностей интерьера. Идеальным размером будет такой, если высота угловой площадки будет равняться 1/3 общей высоты лестницы. Соответственно при высоте 3000 мм. размер площадки составит 1000мм.

Для монтажных работ потребуются следующие инструменты:

• дрель;
• шуруповерт;
• молоток;
• лобзик или ножовка,
• отвертки.

Следующим шагом станет изготовление первого марша г-образной лестницы. Если используется не готовый конструктор, то потребуется изготовление косоуров. Для этого необходимо подготовить шаблон, который будет выглядеть в форме прямоугольного треугольника, стороны которого будут равны глубине и высоте ступеней. При помощи данного треугольника необходимо нанести разметку, а после этого при помощи лобзика или ножовки вырезать отверстия на боковых досках конструкции

Важно помнить, что минимальная ширина косоура должна быть не меньше 150 мм., иначе возможны повреждения

После выполнения данной работы доски крепятся к промежуточной площадке при помощи уголков и саморезов. При выполнении данной работы необходимо следить за тем, чтобы конструкция получилась ровной, иначе она может не сойтись с размерами ступеней, которые монтируются в них. Для этого необходимо использовать уровень. Перед монтажом ступеней желательно под местами их крепления проложить дополнительные продольные и поперечные доски, которые будут способствовать прочности конструкции. Соответственно их размеры должны совпадать с длиной и шириной марша лестницы.

После монтажа ступенек выкладывается пол угловой промежуточной площадки. Перед этим ее верхняя часть прокладывается поперечными досками. Они придадут конструкции дополнительную устойчивость, а также станут основой для досок пола. Доски необходимо крепить и к тем, и к другим в нескольких местах. После окончания данных работ можно переходить к изготовлению второго марша г-образной лестницы. Они производятся по тому же принципу, что и сборка первого марша.

После окончания монтажных работ на лестницу необходимо установить поручни. Они могут быть выполнены своими руками как из дерева, так и из металла или других материалов.

Монтаж

После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.

Обратите внимание! После полной сборки винтовой конструкции производится ее лакирование. Делается это в несколько слоев, чтобы добиться идеального результата

Проектирование лестницы

Составляя чертеж, необходимо заранее определиться, как вы будете использовать свободное пространство. Если вы собираетесь самостоятельно делать все замеры и расчеты винтовой лестницы, то перед составлением плана вам нужно учесть основные конструктивные особенности этого элемента интерьера. Ниже представлен типовой вариант винтовой лестницы.

Для частного дома с маленькими детьми и пожилыми людьми также следует:

• оборудовать лестничный пролет дополнительной защитой (удобными ручками, противоскользящей дорожкой);
• устранить или снизить количество опасных элементов;
• повысить безопасность конструкции, правильно подобрав материалы и составив план.

На видео: ошибки проектирования лестницы в деревянном доме.

Нормативная документация — ее основные требования

Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.

В документах прописаны следующие параметры:

• Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
• Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
• Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
• Размеры пролетов лестницы.

таблица различных размеров винтовых лестниц

Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.

Расчет конструкции

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

• Глубина ступенек по средней линии — минимум 200 мм;
• Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
• В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
• Диаметр конструкции – 1,5 — 3 метра;
• Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
• Ширина марша – в пределах 750 — 1430 мм;
• Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

• D = 900 х 2 + 200 = 2000 мм, где:
• 900 – ширина марша в мм;
• 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

• L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
• L – число ступенек в одном витке лестничной спирали;
• r – радиус подъема конструкции;
• 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

• При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
• Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
• Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
• При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

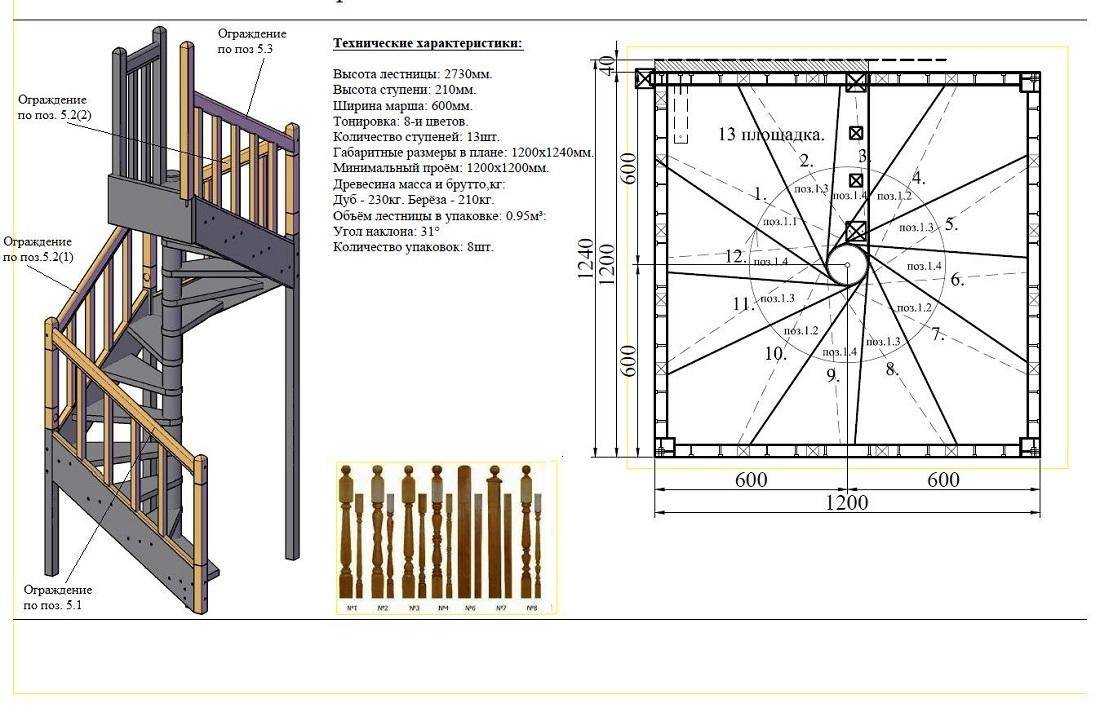

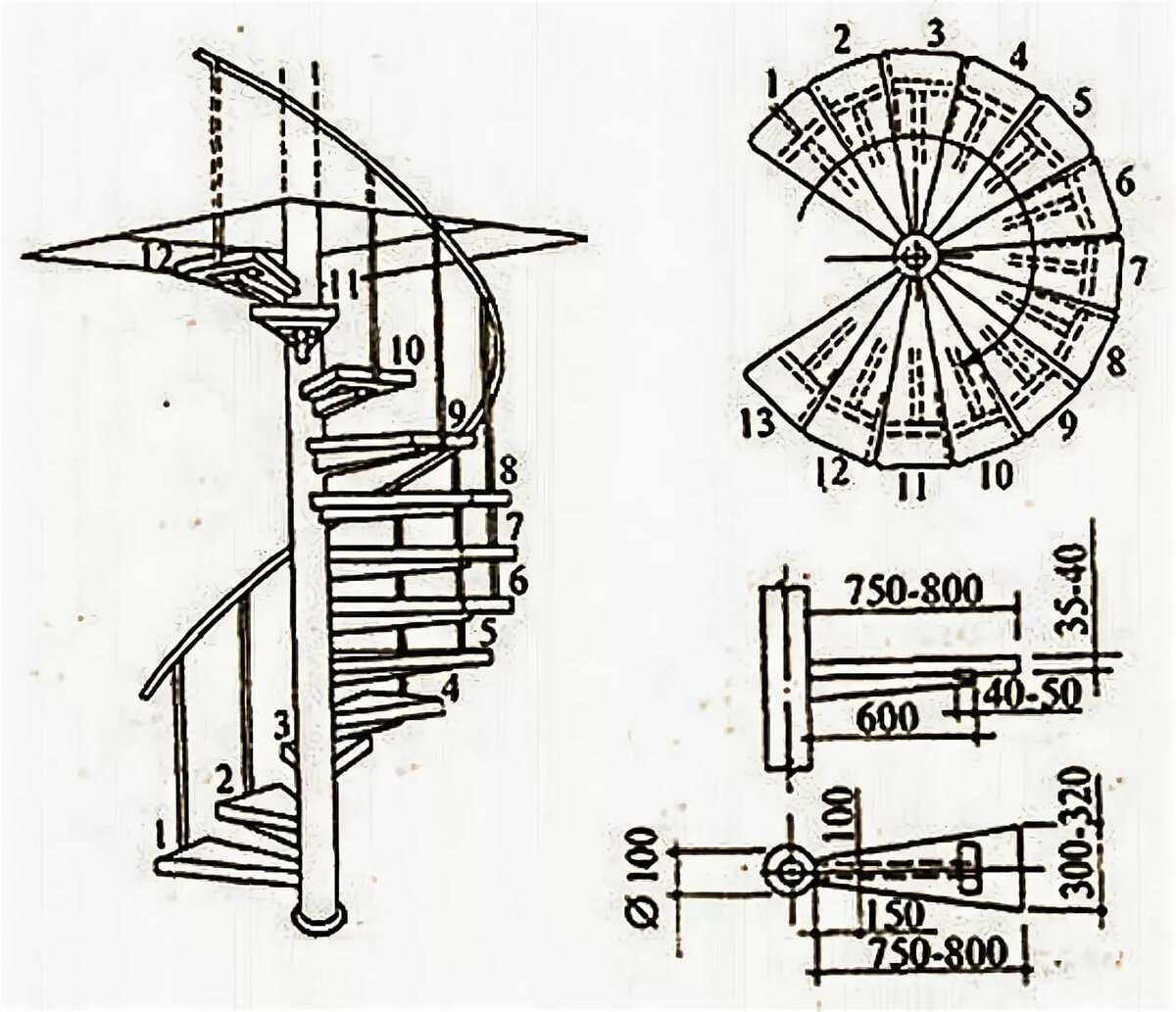

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

• На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
• Деревянная поверхность в разрезе наносится круговыми линиями;
• Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
• Бетон – хаотичным расположение точек и маленьких кружочков;
• Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
• Выносятся номера позиций, для составления спецификации;
• Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
• Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
• Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Преимущества и недостатки винтовых лестниц

При изготовлении такого габаритного элемента интерьера, как лестница, стоит учитывать технические и эксплуатационные особенности выбранной вами модели. Как и любая конструкция, винтовая лестница имеет плюсы и минусы использования.

К достоинствам подобных изделий относят следующие немаловажные аспекты:

Небольшие размеры (благодаря этому можно визуально поднять низкий потолок, а также зонировать небольшое помещение).

Так как винтовые переходы не занимают много места на первом этаже, не требуется формирование большого проема на потолке (что экономит площадь между этажами).

Винтовая лестница может использоваться в качестве дополнительной как при внутреннем, так и наружном оформлении дома.

Стоимость изготовления винтовой лестницы в несколько раз меньше, чем строительство маршевой конструкции.

Особенностью винтовых лестничных переходов является необычная форма, что придает эксклюзивности интерьеру дома и делает помещение очень стильным и эффектным.

Винтовая лестница имеет и определенные недостатки эксплуатации, главным из которых является низкий уровень безопасности при подъеме или спуске. Еще одним отрицательным моментом можно считать невозможность транспортировки крупногабаритных предметов (мебели, техники) на второй этаж.

Чтобы обезопасить себя и своих близких, специалисты рекомендуют определиться с видом изделия еще на первых этапах строительства дома. Так, если вы решились на винтовую лестницу, лучше расположить на втором этаже спальню или иные помещения не частого пользования.

Нормы для лестниц

Стандарты незыблемы, они не зависит от материала, которой хозяева выбрали для строительства конструкции, так как главное для них — безопасный, удобный подъем. Поэтому рекомендуют придерживаться определенных правил. Если запланирована металлическая лестница с площадкой, то при ее проектировании надо знать оптимальные значения.

1. Минимальная ширина пролета составляет 900 мм. Такое расстояние позволит даже тучному человеку без проблем подниматься по лестнице. Однако чтобы была возможность разойтись нескольким людям, было удобно поднимать технику или мебель, лучше выбрать ширину 1000 мм, или немногим более.
2. Угол наклона марша, идеальный для лестниц в помещении, составляет 30-40°. Более крутая конструкция будет крайне неудобной для подъема, пологая оптимальна, но она отнимет слишком много пространства.
3. Рекомендованная высота подступенка — 160-180 мм. Большее значение затруднит подъем, меньшее потребует больше ступеней, а значит, пространства займет тоже больше.
4. Минимальная ширина ступени (проступи) — 270 мм, ее можно увеличить до 300. Необходимо, чтобы на ней комфортно, без проблем помещалась нога взрослого мужчины.
5. Если предполагают делать ограждение, то обычное расстояние между балясинами — 150 мм. Когда в семье есть маленькие дети, то значение лучше уменьшить до 120 мм.

Длина балясин зависит от высоты лестницы. Для небольших конструкций достаточно 900 мм, для высоких маршей уже потребуется 1100 мм. Так как сооружение из металла способно выдерживать значительный вес, а изготавливают его из максимально прочного профиля, думать о потенциальных нагрузках хозяевам не приходится. Но (для интересующихся) минимальный вес, который обязаны выдерживать лестницы, составляет 100 кг.

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

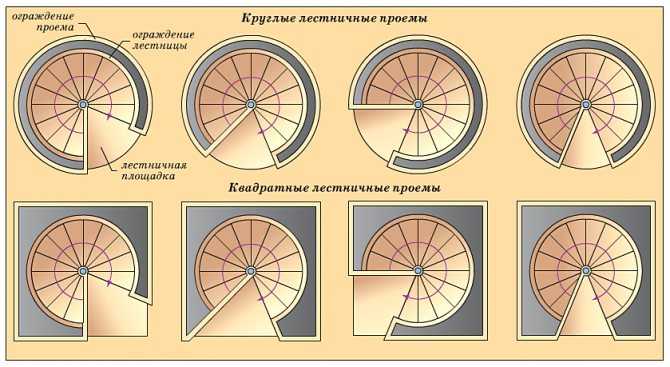

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Оформление проема будет выполнено более качественно, если слои изготавливать по одному, затем просушивать, проклеивать и вставлять в следующий слой.

Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Особенности изготовления

Винтовая лестница отличается небольшими габаритами и замысловатой формой, в связи с чем ее изготовление имеет ряд особенностей. В первую очередь следует определить, что представляет собой рассматриваемый элемент интерьера. Сверху основание лестницы напоминает своеобразный лепесток со слегка закругленными уголками.

Если вы планируете построить винтовой переход из дерева или металла своими руками, то вам необходимо заранее составить подробный чертеж. Это позволит провести монтажные работы намного быстрее и убережет от катастрофических ошибок, ведь неправильно выполненные замеры могут стать причиной обрушения уже готового изделия.

Данный тип монтажных работ также предполагает изучение технологии и особенностей процесса, подготовку необходимых материалов и приспособлений. На сегодняшний день лестничные конструкции изготавливаются из разных пород древесины (самыми популярными являются клен, дуб и бук) либо с использованием листового металла.

Подобные конструкции экономят свободное пространство в доме за счет своего небольшого размера. Так, при ширине ступеней в один метр диаметр лестницы не превышает двух с половиной метров. В свою очередь изделие имеет угол наклона в сорок пять градусов, что является оптимальным решением для этой формы.

При спуске на такой лестнице нужно быть осторожным

Большинство дизайнеров сходятся во мнении, что не стоит устанавливать винтовые лестницы в помещениях с интенсивным движением. Они намного лучше подходят для двухэтажных квартир или маленьких загородных домов.

Чертежи, расчеты и разновидности конструкций

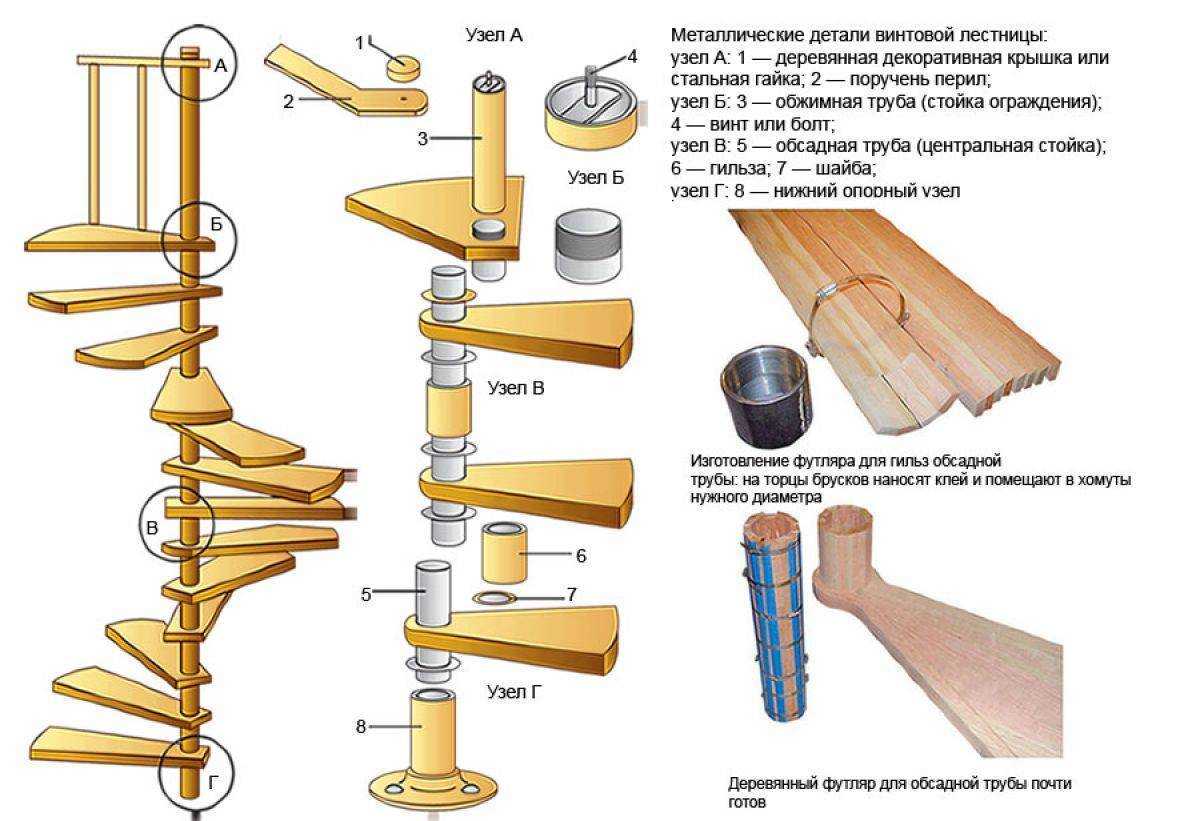

Чтобы изготовить винтовую лестницу из металла своими руками, необходимо провести все основные расчеты и разработать соответствующие чертежи конструкции. Началом процесса является проектирование и разработка документации для винтовых лестниц.

Какие материалы понадобятся? Для изготовления винтовой лестницы из металла потребуются металлические профили, ступени и ограждение, а также необходимо обеспечить крепление к стене или перекрытию

Важно учитывать нормативные требования и расчеты для создания прочной и безопасной конструкции, способной выдерживать нагрузки и соблюдать все необходимые стандарты и нормы безопасности

У винтовых лестниц есть свои плюсы и минусы. Спиральные лестницы занимают мало места и могут быть эффективным решением для помещений с ограниченной площадью. Однако их построение может быть достаточно сложным и требует определенных навыков и знаний. Также следует учесть, что спиральные лестницы могут быть не так удобными в использовании, особенно для передвижения грузов или больших предметов.

При разработке и изготовлении винтовой лестницы необходимо учесть все расчеты и требования, а также выбрать подходящий тип конструкции. Существует несколько разновидностей винтовых лестниц, включая одномаршевые, двумаршевые и многообразные дизайнерские варианты

Важно знать все плюсы и минусы каждого типа конструкции, чтобы выбрать подходящий вариант для конкретной ситуации и потребностей

Расчет винтовых лестниц

Главная задача любой лестницы – это безопасность хозяев, и винтовая лестница не исключение.

• Минимальная ширина ступеней в средней части, где в основном ставят ступню, не должна быть меньше 20 см.
• В винтовых лестницах не устраивают подступенки, поскольку полностью поставить стопу на ступень, ограниченную подступенком, невозможно. Соскальзывание и падение становиться реальным риском.
• 12 ступеней рекомендуется как минимальное число для каждого из витков лестницы.
• Высота витков должна назначаться из соображений удобства хозяев, учитывая их рост плюс дополнительные 20 см. Высокий человек никогда не будет чувствовать себя комфортно, если ему придется постоянно оценивать разницу высоты прохода и своего роста. Эта разница визуально становится заметной от 10 -20 см, ни никак не в 5 см. Постоянное пользование лестницей, вызывающей раздражение от сгибаний и наклонов, очень плохо действует на психику.
• Ширину прохода винтовой лестницы не следует назначать меньше 700-800 мм. Один метр ширины – удобство прохода и возможность внести наверх мебель.
• Диаметры опорных стоек назначаются только по расчету, в зависимости от высоты и ширины прохода. Минимальным диаметром для стальных стоек называют 50 мм, для деревянных столбов минимумом является диаметр 300 мм при высоте 2,7 м и ширине прохода 0,9-1,0 м.

Винтовая лестница своими руками из металла: чертежи и советы

Чертежи можно взять готовые, а если есть навыки начертить самому. Сегодня кстати, разработаны специальные программы, которыми тоже можно воспользоваться. Несмотря на то, что винтовые лестничные конструкции являются самыми оптимальными для монтажа в маленьком пространстве, все же необходимо постараться, чтобы их эксплуатационные данные подходили требованиям.

А именно:

• Надежности;
• Эстетичности;
• Комфорта.

Это означает, что ширина марша лестничной конструкции должна быть подходящей не только для подъема и спуска, но и для прохождения мебели, объемных вещей. Спиральная лестничная конструкция диаметром 100 см и менее не подходит данным условиям, так как ширина марша в данном случае будет менее 50 см. Поэтому она может быть смонтирована только в качестве вспомогательного элемента и редко использоваться – для подъема на чердачное помещение или спуска в подвальную комнату.

Также следует правильно выбрать угол наклона. Если он будет более 45 гр., использовать такую лестницу будет опасно, а спускаться с неё, придется спиной вперед и увеличится риск получения травмы. Обязательно необходимо продумать устройство перил, даже если ступеньки широким концом встроены в стену, так как в противном случае детям и людям в возрасте будет трудно сходить/подниматься. Нельзя применять в качестве опоры перегородки из гипсокартона и других непрочных стройматериалов. А ступеньки нужно облицовывать не скользкими стройматериалами, либо прибить на них рифленые накладки.
