Винтовая лестница: 10 чертежей и схем с размерами

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

Какие материалы используются для строительства коттеджей?

Независимо от выбранного проекта, возведение жилых объектов может осуществляться из любых современных материалов, которых в наши дни представлено огромное множество. Чаще всего используются следующие:

• брус;
• кирпич;
• пеноблоки;
• газоблоки;
• бревно.

Самой распространенной является технология каркасного строительства. Она позволяет в сжатые сроки реализовывать любые проекты. При этом здания получаются прочными, надежными, комфортабельными и относительно недорогими. Какие именно конкретно материалы будут использоваться в строительстве, определяется еще на стадии проектирования, исходя из пожеланий и финансовых возможностей заказчика.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Основные разновидности конструкций крыльца

Вместе со своим функциональным назначением крыльцо также служит дополнительным украшением дома. Как итог, есть достаточно большое количество разновидностей конструкций, но в основном разделение идет по типу размещения крыльца относительно дома – оно может быть:

• встроенным; когда под его размещение выделяется какая-то часть дома в его середине или одном из углов, а конструкция лестницы и площадки опирается на общий фундамент дома;
• выступающим; когда оно размещается за пределами периметра наружных стен, представляя собой отдельно стоящую пристройку; такая конструкция опирается на собственное основание; в некоторых случаях может опираться на металлические или железобетонные консоли, специально устроенные в фундаменте при строительстве дома.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить: • чертеж лестницы; • длину верхней тетивы; • угол наклона конструкции; • величину шага между запилами под ступени на тетиве; • высоту и глубину ступеней; • высоту подтупенка; • рекомендации по изменению параметров для повышения комфортности лестницы.

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Хороший калькулятор лестниц domaizbrusa-pestovo.ru

Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Монтаж маршевой деревянной лестницы

Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.

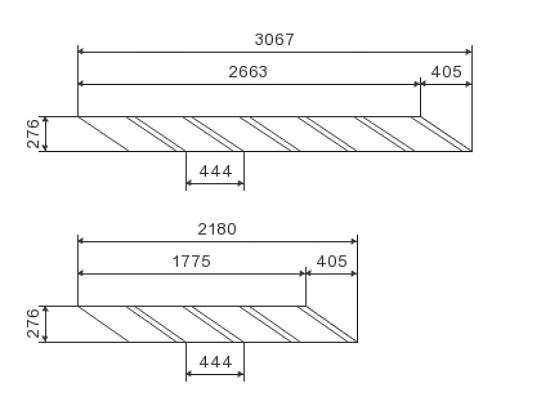

Развертка лестницы по стене с указанием размеров

Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.

Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.

Разметка косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Сборка каркаса

Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.

Варианты фиксации элементов

На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.

Крепление косоура к полу

Монтаж составных частей

Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.

Крепление подступенков к косоурам

Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.

Способы установки ступеней на косоурКрепление ступеней к тетиве

Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой

Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.

Схема крепления ограждений

Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.

Финишная обработка

После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.

Изображения и обозначения

На момент разработки проекта дома с лестничной конструкцией марш условно обозначают так же, как и в стандартных ситуациях, рисунки которых можно найти повсюду. При этом мастер должен понимать, что кружочками отмечают нижнюю часть изделия, а стрелками – верхние участки.

Помимо форм, на чертежах стоит условно обозначить и основной материал, из которого изготавливали лестничную конструкцию. Имеется в виду следующее:

1. Если речь идет о железобетонных лестницах, на чертежах в сечении они изображаются кружочками неправильной формы, расположенных между диагональными штриховками.
2. Говоря о деревянных сооружениях, в поперечных разрезах чертежи штрихуются круговыми или радиальными линиями, имитирующими годовые кольца дерева. В продольных разрезах необходимо нарисовать соответствующие линии, обозначающие текстуру. Если материал не попадает в линию разреза, его не стоит штриховать.
3. Металлические детали конструкции в разрезах стоит штриховать диагональными линиями под углом не менее 45 градусов. Если лестница, вместе со своим чертежом, отличается очень мелким масштабом, а толщина каждого элемента меньше 2 мм, их обозначают со сплошной заливкой.

( 1 оценка, среднее 4 из 5 )

Особенности изготовления винтовой лестницы

Изготовление и монтаж деревянных лестниц винтового типа на второй этаж гораздо сложнее, чем маршевых. Но, с другой стороны, они позволяют экономить полезную площадь и помещаются там, где для маршевой конструкции было бы недостаточно места.

Винтовые конструкции экономят жилое пространство

Самый оптимальный вариант – это установка спиральной конструкции с центральной опорой. В данном случае ступени в форме треугольника либо трапеции крепятся непосредственно к ней. Для придания конструкции надежности опорный столб со специально приделанной пятой ставится вертикально и бетонируется у основания.

Установка винтовой лестницы

В ступенях с более узкого края проделываются отверстия, с помощью которых их нанизывают на опорную трубу. Между ступенями устанавливаются вставки в форме цилиндра, которые определяют высоту конструктивных элементов. Последняя ступень на верхнем ярусе устанавливается заподлицо проему в перекрытии на втором этаже и выступает в качестве дополнительного опорного элемента.

Чтобы было удобно спускаться и подниматься, вертикальный интервал между рядами ступеней должен составлять не менее двух метров. А ширина лестничного пролета в чистоте – не менее 90 см.

Зачастую прибегают к более компактным моделям винтовых лестниц. Позволительно это лишь тогда, когда ею не планируют пользоваться часто. Это касается, к примеру, дачных лестниц или для подъема на чердак.

Самой удобной глубиной проступи считается от 15 см у центрального столба и от 35 см с внешнего края. Высота подступенка равняется в среднем около 20 см. Однако иногда можно и вовсе от них отказаться. Это позволит сделать конструкцию более удобной, снизить ее вес, а также сократить затраты на строительные материалы.

Читайте подробную статью о том, как самостоятельно изготовить деревянную винтовую лестницу.

Нормативные требования

Согласно СНиП, лестничное полотно состоит из 3-18 ступеней. Лучше всего, если их количество в пролете будет нечетным. Составление проекта по ГОСТу осуществляется с учетом высоты и ширины полотна, которые выбираются согласно углу наклона марша. По этому нормативному документу при наклоне в 45° минимальная крутизна должна быть 1:2 и максимум 1:1.

Лестницы рекомендуется сооружать не слишком крутые, поскольку их эксплуатация может доставлять неудобства как для людей в возрасте, так и для детей.

Также стоит учитывать промежуток между полом и потолком: минимальное значение – 2 м. Важные составляющие в рассматриваемой конструкции — ограждения и перила.

Терминология

Перед тем как разрабатывать план лестницы, необходимо в полной мере ознакомиться с названиями различных моделей, а также составляющих элементов выбранной конструкции. Например, маршевые сооружения на чертежах всегда помечаются с помощью прямых линий. Винтовые лестницы всегда чертятся с учетом опорной стойки, которая расположена по центру конструкции.

В данной статье вы узнаете, как сделать чертёж лестницы

Если необходимо создать чертеж спиральной лестницы, здесь придется учесть некоторые чёткие отличия от винтовой конструкции. В такой ситуации габариты всегда описывают окружностью, внутренняя опора которой располагается не в геометрическом центре сооружения, а на определенном отдалении от него.

Чертежи лестниц с поворотом имеют четкие отличия от остальных в виде наличия 2 маршевых участков. Между ними располагаются забежные ступеньки или участки с промежутками. Если лестница сборная, чертёж обязательно должен включать в себя несколько одинаковых конструктивных частей.

При создании чертежа больцевой конструкции необходимо учитывать, что несущими частями сооружения являются остальные элементы, связывающие ступени между собой. Именно они и называются больцами.

Чертежи готовой пожарной лестницы всегда отличаются от стандартных конструкций тем, что здесь предусмотрены совсем другие размеры и углы наклона. Иногда их обозначают, как вертикальные, для того, чтобы мастер смог определиться с тем, как правильно в будущем будет происходить установка данного сооружения.

В данном видео вы подробнее узнаете о чертеже лестницы:

Помимо отличий при создании чертежа, стоит учитывать, что эти конструкции могут отличаться по используемому материалу. Им может быть:

• дерево;
• стекло;
• железобетон;
• металл;
• некоторые разновидности пластмассы;
• искусственный или натуральный камень;
• керамические изделия.

Сборка винтовой лестницы

Самой сложной в производстве лестницей является винтовая. Это обусловлено веерным расположением ступеней и необходимостью производить максимально правильные расчеты в плане проекта.

Для наиболее правильного производства лучше придерживаться следующего алгоритма:

1. В первую очередь изготавливаются ступени для будущей лестницы. Ее размеры необходимо определить заранее при разработке плана. Они зависят от свободного пространства в месте расположения. В качестве материала принято использовать дерево. Для этого берутся большие доски, делаются отметки и отрезаются нужные ступени. После этого они покрываются специальным лаком. Если решено использовать камень, то необходимо обратиться в мастерскую. Для бетонных ступеней нужно сделать формы и залить в нее смесь. Для прочности туда помещаются арматуры.
2. Теперь устанавливается вертикальная стойка, используемая в качестве опоры. В ее основе используется металлическая труба диаметром порядка 5 см. Нужно прорезать в ней пазы, в которые будут укладываться все ступени.
3. Когда столб будет установлен, можно переходить к этапу установки самих ступеней. Они укладываются в пазы, прижимаются сверху широкой втулкой разводятся веером. С помощью вертикальных кронштейнов необходимо максимально укрепить их.
4. Остается лишь установить перила, однако это тоже не простой процесс. Проведя все замеры, необходимо подготовить материал нужного размера. После установить все столбы и поместить перила на их поверхность.

Если сделать все замеры правильно, а также не ошибиться при монтаже конструкции, то очень скоро получится довольно привлекательная и интересная винтовая лестница для дома.

ТОП-4 самых популярных стилей конструкций

Классика

Предполагает использование дорогих пород дерева. Отличается сдержанностью, в том числе неяркими цветами. Отделкой может быть не слишком вычурная резьба, например, на перилах. Классическая должна иметь «продолжение» в интерьере – похожий по стилю стол, строгие кресла.

Темная классическая со стеклянной перегородкой

Нейтральный стиль

Главным принципом является простота. Простота в оттенке, дополнительных элементах. Может быть изготовлена из любого материала, как дорого, так и дешевого. Такой вид совсем не выделяется, а растворяется в интерьере, на нем не делается акцент.

Конструкция на опорном столбе

Модерн

Дерево сочетается с другими материалами – прежде всего, . Ступени подсвечиваются светодиодами неоновых цветов. Также, как и в случае с классической, лестница-модерн смотрится только при наличии точно таких же деталей интерьера.

Юмористический дизайн

Кантри

Дерево дополняет текстиль. Например, ковер, накладки на проступки. На первый взгляд может показаться, что – стиль высшего общества. Однако это совсем не так. Это, скорее, просто уютный стиль.

Сложный дизайнерский замысел

В нем нет места камню или массивному дереву вроде дуба. Для соответствия стилю можно положить коврик яркого цвета у прихожей, повесить шторы из такого же материала, что и ковер или накладки на проступках, поставить .

Самый сложный по исполнению тип винтовых

Для такой лестницы лучше всего выбирать натуральную, без каких бы то ни было примесей, древесину естественных оттенков. Ей может быть береза.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

Созданию лестницы предшествует этап разработки проекта. На этапе конструирования инженер:

• разрабатывает чертеж будущей конструкции с учетом пожеланий заказчика;

Чертеж маршевой лестницы

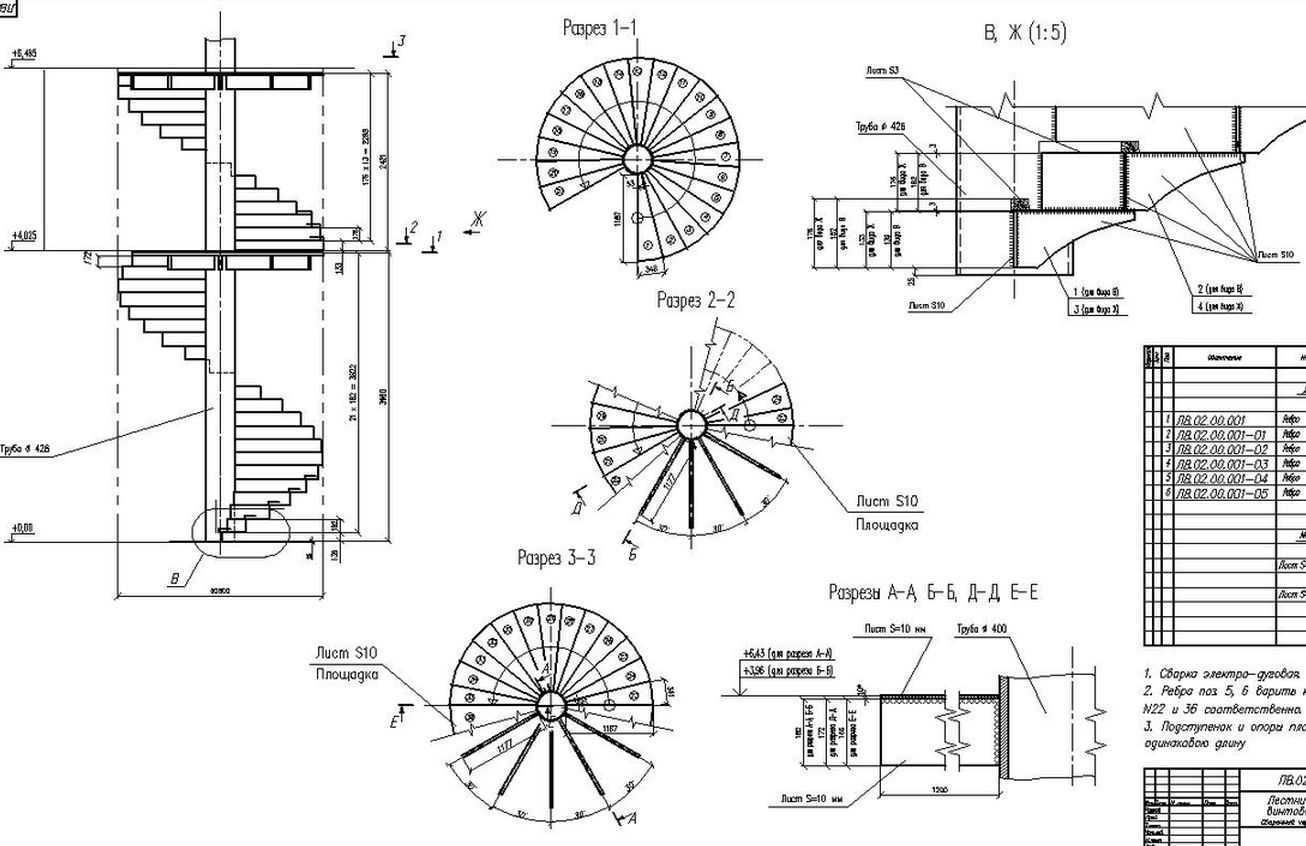

Чертеж винтовой лестницы

Ширина лестничного марша

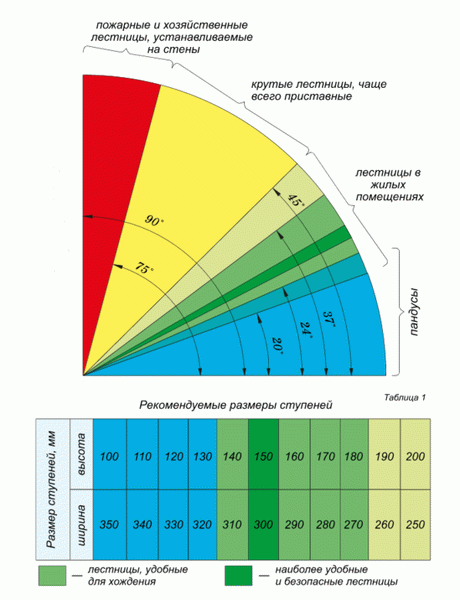

Расчет угла наклона лестницы

дополнительно может выполнить визуализацию, чтобы можно было оценить, как будет смотреться лестница в реальных условиях.

Конечно, любую работу лучше доверять профессионалам. Но если есть желание сэкономить 30-40% от стоимости лестницы, то описанную работу можно выполнить самостоятельно при помощи специального программного обеспечения.

Как рассчитать лестницу на второй этаж

Использование онлайн-программы по расчету лестниц, которую вы можете найти на нашем сайте, является одним из самых простых способов расчета.

Также для расчета вы можете воспользоваться формулами из данной статьи.

Размер потолочного проема

Расчет потолочного проема необходимо выполнять, чтобы избежать неудобств при эксплуатации лестницы. Расстояние от лестницы до края потолочного проема должно быть таким, чтоб человеку не нужно было наклоняться при спуске и подъеме.

Потолочные проемы классифицируются по форме исполнения и подразделяются на:

Ширина марша на 2 этаж будет зависеть от функционала лестницы:

• Для безопасного использования ширина пролета должна быть не менее 90-100 см.
• Для переноса мебели между этажами и для спокойного расхождения двух людей во встречном направлении необходима ширина 125-150 см.

Длина косоура или тетивы

Для того чтобы определить, какой длины должна быть тетива (косоур), необходимо воспользоваться формулой

где а – длина марша; b – высота лестницы; c – длина тетивы (косоура).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Межэтажные деревянные лестницы — подбор комплектующих и несущих элементов

Возможно, что создаваемая лестница окажется первым вашим опытом, тогда лучшим выбором будет прямая лестница. Этот вариант прост в изготовлении, его установка и монтаж также не очень сложны, а полученный результат будет соответствовать всем основным требованиям по прочности, удобству и долговечности.

Изготовление деревянных лестниц своими руками

Изготовление лестницы из дерева своими руками возможно при наличии соответствующих инструментов, качественного пиломатериала и опыта.

Материал для строительства лестницы:

• Бруски для ступенек, толщина которых должна быть не менее 40 мм.
• Доски приблизительно такой же ширины и размера предусмотренного проектом.
• Балки для проступи 30-40 мм.
• Балки для подступеней не менее 30 мм.
• Брус для косоуров или тетивы 50х250 мм.
• Поручни, перила и балясины можно сделать самостоятельно, но лучше купить готовые.
• Для крепежа используются шурупы из нержавеющей стали.

На рисунках представленны чертежи деревянных лестниц

Конструктивные элементы деревянной лестницыСхема устройства деревянной лестницы на второй этажСхема — способы крепления тетивы деревянной лестницыСхема — разметка косоура деревянной лестницыЧертеж деревянной лестницы на 2-й этаж домаПараметры деревянной лестницы

Как правильно рассчитать лестницу

Винтовую металлическую

Конструирование винтовой лестницы начинают с замеров высоты помещения (Н) и размера проема (D₁). Высота помещения измеряется от уровня чистого пола нижнего этажа до уровня пола верхнего этажа. От размера проема зависит то, какого диаметра (D₂) можно установить лестницу.

Разновидность винтовых лестниц

Определив диаметр, находят длину ступени (D₃): D₃= D₁/2-d, где

Лестница с углом поворота 360 градусов

На следующем этапе определяют длину марша по формуле: L = 2πR, R= D₂/2. Так как нужно определить длину марша по линии подъема, а он отступает от края комнаты на 2/3, то формула принимает вид: L = 2*2/3πR.

Глубина проступи винтовой лестницы

На основании этих расчетов строят чертеж винтовой лестницы и рассчитывают необходимое количество материалов.

Чертеж винтовой лестницы

Конструктор лестниц Sema

Sema – удобная, многофункциональная, строительная программа, которая была специально модифицирована под проектирование лестниц и создание трехмерных моделей будущих конструкций.

Главными отличиями Sema от других подобных программ являются:

• Широкая библиотека (Sema может предложить не только деревянные соединения для монтажа лестницы, но и пластичные крепежи, шпунты, соединения-скобы);
• Возможность внедрения внешних изображений и планов помещений в проекты;
• Возможность комбинирования различных типов конструкций;
• Функция предварительного просмотра;
• Интеграция программы с оборудованием для обработки и сборки элементов лестниц (шаблоны для создания лестниц можно автоматически передавать с программы на станки с ЧПУ).
