Основные методы герметизации трубы на крыше

Обустройство круглого дымохода

При обустройстве круглого дымохода используем заводской проходной элемент (гильза). Он устанавливается снизу крыши и крепится со стороны чердака (мансарды), берется размером большим, чем сама труба. Например, для трубы диаметром 160 мм берется проходной элемент (она же гильза или кровельная проходка) диаметром 230 мм. В проходной элемент устанавливается труба.

Пустоты между гильзой и трубой заполняются базальтовой ватой. Это обеспечит противопожарную безопасность. Гильза не будет нагреваться от трубы. В дальнейшем на трубу надевают мастер-флэш (еще он называется колпак). Мастер-флэш представляет собой металлизированный лист с верхним эластичным силиконовым соединением с отмеченными на нем размерами. Размер необходимо выбрать и вырезать меньший, чем размер трубы.

Далее мастер-флэш смазывается жидким мылом и надевается на трубу. Основание мастер-флэша и металлочерепица в месте крепления смазываются силиконом и плотно обжимаются. В дальнейшем основание мастер-флэша с шагом 30-35 см. крепится кровельными саморезами к металлочерепице.

Благодаря своей эластичной форме мастер-флэш плотно прилегает ко всем элементам покрытия крыши и обеспечивает полную водонепроницаемость. Мастер–флэш необходимо подобрать в соответствии с формой крыши. Он различен для прямой или для скатной крыши.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Примыкание кровли к утепленной стене. Утепление примыкания крыши к стене

Добрый день! К существующему дому сделал пристрой на всю длину стены. Длина 6,4 м. ширина 1,8. Пристрой выполняет роль котельной для газового настенного котла и автоматики скважины. Поэтому помещение отапливаемое. Крыша односкатная (30 градусов уклон) примыкает к бревенчатому срубу. Крышу утеплил каменной ватой со всеми гидро-паров-ветро защитами. А стыки имеют небольшие щели. Думал утеплить их каменой ватой тоже. Правда боюсь возникновения плесени. С одной стороны помещения теплые, а сдругой стороны часть ваты не имеет проветриваемой части и непосредственно примыкает большой площадью к бревну. Надеюсь вопрос будет понятен. Картинку прилагаю.

Арсентий, Екатеринбург.

В качестве утеплителя может быть применена не только каменная вата, в которой возможно наличие влаги, но и просто пена макрофлекса. Она уж таким недостатком точно не страдает и влаги не боится, а ультрафиолетовые солнечные лучи прикрываются фартуком, о котором ниже.

То есть в любом случае, на вашем эскизе не видно металлического фартука примыкания, который в подобных случаях всегда монтируют по стыку кровли подсобки и основной стены дома.

Поэтому в такой ситуации мы делаем металлический фартук с примерно равными полками (около 20 -25 сантиметров шириной), сгибаем его на станке для гибки под нужным углом (у вас — 30 градусов). Можете просто использовать металлический уголок и киянку для этой цели.

Потом саморезами кровельными крепим фартук к кровле, а саморезами с прессшайбой крепим к бревнам. Небольшие нестыковки-щели заполняем силиконом-герметиком.

Конденсата при таком варианте не наблюдали, несмотря на отсутствие какого либо проветривания.

Надеюсь, что и у вас его не будет, если сделаете так же.

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.Фундамент, стены, перекрытия, кровля, под ключ!

Другие вопросы по теме крыш:

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.Фундамент, стены, перекрытия, кровля, под ключ!

Схема кровли старославянской избы

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.Фундамент, стены, перекрытия, кровля, под ключ!

Другие вопросы по теме утепления:

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.Фундамент, стены, перекрытия, кровля, под ключ!

Разновидности элементов для прохода трубы через крышу

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Кстати, через эти же элементы наружу выводятся не только дымоходы, но и вентшахты на кровле.

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

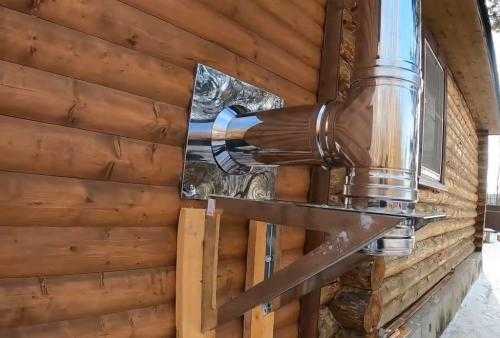

Как закрепить дымоход снаружи. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

• горизонтальной части, отходящей от котла либо печи;
• вертикального канала;
• задвижек;
• ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
• тройника;
• дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

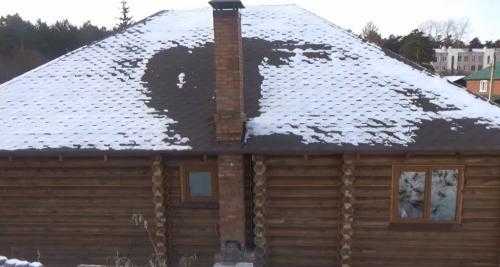

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Как закрепить дымоход на чердаке. Преимущества и недостатки

Как и у любых изделий, у сэндвич-дымоходов есть как свои плюсы, так и минусы.

К положительным моментам можно отнести некоторые аспекты.

• Качественная изоляция. Внутренний слой надежно защищает расположенные рядом с дымоходом элементы крыши от нагревания и возгорания. Благодаря этой особенности сэндвич-трубу можно выводить как на крышу, так и на фасад здания.
• Недорогое и необременительное обслуживание и ремонт. Так как не образуется сажа, нет необходимости часто проводить очистку. В случае поломки найти и заменить доборные детали также не составит труда, даже самостоятельно. Тем более что на рынке представлено много производителей и моделей сэндвич-труб.
• Небольшой вес конструкции. Сэндвич-дымоход в несколько раз легче, чем классически вариант из кирпичной кладки. Это позволяет не создавать дополнительную нагрузку на фундамент постройки.

• Отсутствие конденсата. В обычных дымоходах из-за разницы температур внутри и снаружи, образуется влага, которая приводит к коррозии металла и постепенному разрушению, что может быть очень опасно. Сэндвич, благодаря особой конструкции лишен этого существенного недостатка.
• Привлекательный внешний вид. В сравнении с обычными трубами из стали сэндвич выглядит более презентабельно и аккуратно, особенно если внешний контур изготовлен из благородной меди или латуни.
• Несложный монтаж. Для крепления дымоходной трубы из сэндвича применяется фланцевое или байонетное крепление, что позволяет без особых проблем самостоятельно вывести дымоход через крышу и закрепить его.
• Невысокая стоимость. Сэндвич-дымоходы из нержавеющей стали – самый бюджетный вариант, из латуни и меди – дороже.

Недостатков не очень много.

1. Небольшой срок эксплуатации. Чрез 10-15 лет такой дымоход приходит в негодность и требует замены, в то время как кирпичная труба может прослужить 20 и более лет.
2. Снижение герметичности в процессе эксплуатации. Это происходит из-за постоянного воздействия разниц температур на секции сэндвич-трубы.

Однако, несмотря на недостатки, сэндвич-труба – прекрасная альтернатива классическим дымоходам, с более быстрой и простой установкой.

Как сделать примыкание крыши к крыше. Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

• О нюансах процесса утепления стен пенопластом мы рассказываем здесь .
• Технология гидроизоляции кровли с использованием битума приводится по этой ссылке .
• Как правильно монтировать вентилируемую кровлю, читайте в нашей статье .

Примыкание кровли из металлопрофиля или металлочерепицы

• Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
  1. В ней делается выемка, параллельная кровле, глубиной 2 – 3 см.
  2. В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
• Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
  1. 1. При этом в штрабу дюбелями крепят деревянную рейку, к которой, в свою очередь, саморезами крепят профилированную защитную планку. Другим краем планка ложится на покрытие кровли.
     2. Затем штрабу заполняют кровельным герметиком или цементным раствором.
• Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.
• Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.
• Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.
  1. Верхний фартук крепят к стене дюбелями.
  2. Под него заводится нижний и сцепляется с верхним замковым соединением.
  3. Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
  4. Все места соединения элементов обрабатывают силиконовым герметиком.
• Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.

Рекомендуемое месторасположение дымоходов

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька :

• при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;
• если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;
• в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

Монтаж фальцевых швов

К монтажу настила приступают после полной готовности нижних слоев покрытия. Для укладки необходимы следующие инструменты:

• Кровельные ножницы по металлу.
• Киянки с полимерной головкой.
• Ручные, автоматические и полуавтоматические фальцезакаточные машины.

В монтаже фальцевой кровли также используют клещи, хапы, оправки и другие специальные инструменты.

После установки капельников, прибивают первую карнизную планку, следующие аналогичные элементы набивают внахлест на 1-1,5 см. Далее укладывают первую панель и фиксируют ее кляммерами.

Отличие простого кляммера от подвижного

Для металлов со значительным тепловым расширением (цинк-титан, медь) или на крыше с длинными скатами от 6,5 м используют подвижные фиксаторы, которые компенсируют температурную деформацию фигур. В остальных случаях применяют неподвижные кляммеры. Следующие фигуры кладут внахлест так, чтобы загнутый край закрывал замковую полку предыдущей панели.

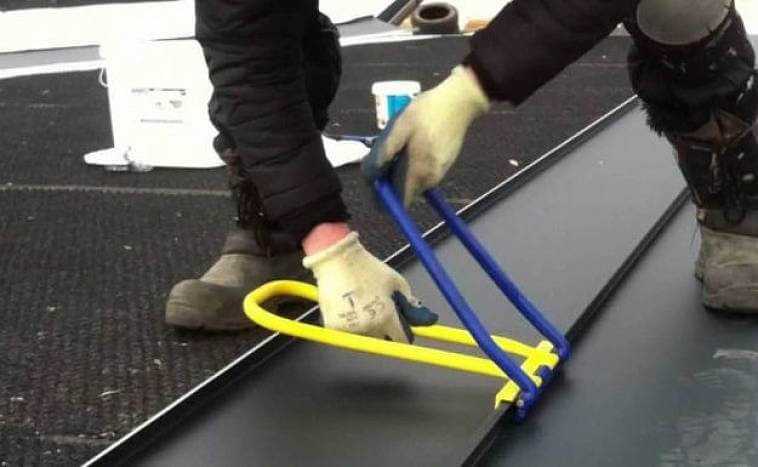

Обжим двойных стоячих фальц на кровле выполняют после фиксации картин кляммерами. Для этого используют рамки для кровель небольшой площади, автоматические и полуавтоматические машинки.

Монтаж двойного стоячего фальца

Для закрытия фальца используется 2 инструмента для формирования «Г»- образного гребня и двойного стоячего фальца. Также применяют комплекты полуавтоматичеких и автоматических машин на скатах длиной 10 метров и более.

Компания «МОБИПРОФ» производит и поставляет все для изготовления и монтажа фальцевых кровель, от станков для производства панелей до инструментов для соединения фигур, оформления примыканий.

Оборудование позволяет максимально механизировать производство и упростить монтаж двойного стоячего фальца, других типов соединений панелей. В наличии оборудование и инструмент для бригад и небольших цехов, станки и автоматические фальцезакаточные машины для производства и монтажа настила на крупные объекты.

Как защитить крышу от протечек в месте вывода трубы

Примыкание металлочерепицы к внутреннему фартуку дымохода

Итак, труба выведена на кровлю. Как сделать так, чтобы кровельный материал герметично примыкал к ее поверхности или, иными словами, как сделать проход дымохода через металлочерепицу?

Для этих целей используется кровельная конструкция, которая называется внутренний фартук. Для его устройства потребуются внутренние планки примыкания – уголки из металла.

Как правило, планки примыкания приобретаются вместе с остальными комплектующими к кровле, поэтому они имеют ту же окраску, что и все кровельное покрытие.

Для устройства внутреннего фартука потребуются следующие инструменты:

• Болгарка с диском толщиной2 мм;
• Маркер;
• Длинная металлическая линейка;
• Молоток и плоскогубцы.

Организуем примыкание металлочерепицы к трубе, выполнив следующие этапы работы:

• Планка примыкания прикладывается к поверхности трубы и на кирпиче намечают линию ее прилегания  (точно так же выполняется и выход вентиляции для металлочерепицы ).
• При помощи линейки линия переносится на три оставшиеся стороны трубы
• Используя болгарку, делают штробу шириной2 ммпо отмеченной линии.

• По завершению работы с болгаркой, рабочие поверхности нужно тщательно очистить от образовавшейся пыли. Желательно промыть поверхности водой и дать ей высохнуть.
• Штроба заполняется бесцветным силиконовым герметиком, затем в нее вводится край планки примыкания. Планка закрепляется саморезами.

• По тому же принципу закрепляются части внутреннего фартука по всем остальным сторонам трубы.
• В том случае, если возникнет необходимость стыковать планки, нужно делать нахлест шириной150 мм.
• Далее под нижнюю кромку внутреннего фартука заводится лист металла, который кровельщики называют галстуком. Цель установки этого элемента – обеспечить отвод воды по направлению к водостоку или ближайшей ендове. По краям галстука стоит сделать небольшие бортики, воспользовавшись плоскогубцами и молотком.
• Поверх готовых фартука и галстука осуществляют монтаж металлочерепицы вокруг трубы.
• Следующий этап работы – установка наружного фартука.

• После завершения установки кровельного покрытия вокруг трубы приступают к установке наружного фартука, который выполняет не столько защитную, сколько декоративную функцию.
• Монтаж наружного фартука проводится аналогично монтажу внутреннего, только наружные планки примыкания просто крепятся к трубе, без штробления ее стенок.

Схема по монтажу металлочерепицы вокруг трубы дымохода

Описанный выше способ, которым организованно примыкание к трубе металлочерепицы, прекрасно подходит для кирпичных труб прямоугольного сечения. А как быть, если труба круглая и выполнена из металла?

Сегодня эту проблему решить просто: производители материалов для оборудования кровли предлагают готовые решения – кровельный проход для дымохода. Такой проход представляет собой основание из плоского листа стали и герметично соединенный с ним колпак. Внутри этого колпака и будет проходить труба дымохода.

Покупной или изготовленный из планок примыкания фартук необходимо надежно закрепить на конструкциях крыши. Однако опытные мастера не рекомендуют делать крепление фартука с дымоходом жестким.

Дело в том, что из-за усадки крыши или вследствие температурного расширения и сжатия самой трубы, созданная конструкция может получить повреждения.

Чтобы избежать этого, мастера советуют на место стыка трубы с фартуком надевать, так называемую юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Эта конструкция является герметичной, но не жесткой, поэтому она не подвергнется разрушению при изменении линейных размеров отдельных элементов конструкции.

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести. Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям

Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Расчёт теплопотерь через кровлю

Где расположить дымоход Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Примыкание кровли к дымовой трубе
