Какие элементы крыши дома используются в конструкции кровли

Особенности плоской кровли

Такой тип крыши выбирается при возведении многоквартирных зданий или производственных строений. Но все чаще данный вид кровли выбирается и владельцами загородных домов. Процесс создания такой конструкции сильно отличается от возведения других типов конструкций.

Основным отличием является использование листовых и штучных материалов, которые после укладки образуют сплошной ковер. Часто используются битумные рулонные материалы. Покрытие плоской кровли должно быть эластичным, чтобы выдерживать температурные колебания и механическое воздействие.  В качестве основания для ковра выступает несущая плита, на которой располагается теплоизоляционный материал и слой гидроизоляции.

При желании на плоской кровле может быть создана эксплуатируемая поверхность. Это позволяет превратить крышу дома в зону отдыха. Перед созданием кровельного пирога создается чертеж, в котором указаны размеры каждого элемента конструкции. Для отвода влаги с плоской кровли создается разуклонка.

Разновидности комплектующих деталей для крыши

В число основных элементов безопасности, установка которых на крышах помещений производится в обязательном порядке, входят:

Снегозадержатели – изделия, позволяющие предотвратить сход накопившегося на крышах снега. Они представляют собой трубчатую конструкционную систему, монтируемую на кронштейны, которые фиксируются к крыше через каждый метр. При этом расстояние до карниза не должно быть больше 0,35 метров, а расстояние до конца кровельного материала – 0,5 метров.

Переходные мостики позволят без особого труда и максимально безопасно выполнять кровельные работы

• Кровельные ограждения – элементы, позволяющие безопасно выполнять работы на кровли. Они представляют собой вертикальные решетки, которые крепятся на уровне карниза с помощью опор, фиксируемых шурупами в опорный брус. Опоры можно регулировать по отношению к углу наклона кровли. С этой целью используются саморезы, допустимое расстояние между которыми составляет 0,9 метров. Решетки ограждений для кровли навешиваются в местах примыкания секций на опоры. Их соединительные места фиксируются болтами как в нижней, так и в верхней части, после чего тщательно герметизируются.
• Аварийные лестницы – комплектующие детали для крыши, установка которых обязательна на кровлях помещений, где есть окна, расположенные на высоте от 3,5 метров. Сначала крепятся с помощью скоб поручни к стойкам лестницы, затем под верхней и нижней ступицами надеваются кронштейны, которые фиксируются к стенам болтами. Верхние кронштейны фиксируются к стропилам подвесными кронштейнами.

Правильный монтаж элементов безопасности кровли – залог безопасности и долговечности используемого покрытия

Защитные элементы, несмотря на то что устанавливаются достаточно легко, требуют профессионального подхода и пристального внимания к своему монтажу, поскольку имеют множество нюансов, способных привести к плачевным последствиям и нарушить функциональность элементов. Именно поэтому рекомендуется при устройстве кровли обращаться за помощью к мастерам, квалифицированным в данном вопросе. Только они способны правильно установить элементы безопасности на крыше, не повредив основание кровельного материала и обеспечив максимальную безопасность человека на крыше.

Элементы безопасности кровли незаменимы при ее устройстве. На них экономить не рекомендуется, поскольку на эти конструктивные детали возложены весомые и очень важные функции, от которых зависят как безопасность человека, выполняющего ремонт или реконструкцию крыши или любые другие кровельные работы, так и долговечность покрытия, уложенного на основании кровли.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Паро — и гидроизоляция крыши

Паро-, и гидроизоляция с применением различных подкровельных плёнок препятствует в первую очередь проникновению водяных паров и конденсатов в теплоизоляционный слой. Тем самым она способствует предотвращению гниения деревянных элементов стропильной системы. При этом необходимо обеспечить максимально возможную герметичность пароизоляционного слоя. Поэтому при монтаже листы укладываются внахлёст, а стыки проклеиваются скотчем. Такой же лентой фиксируется и места примыкания пароизоляции к стеновым поверхностям.

Утепленная кровля из битумной (мягкой) черепицы с одноконтурной вентиляцией: 1 — утеплитель; 2 — контррейка; 3 — влагостойкая фанера (или ориентированно-стружечная плита ОСП); 4 — кровельное покрытие; 5 — Диффузионная мембрана Строизол SD

Утепленная кровля из металлочерепицы с двухконтурной вентиляцией: 1 — утеплитель с ветрозащитой; 2 — диффузионная пленка Строизол SM; 3 — контррейка; 4 — обрешетка; 5 — вентиляционный зазор у конька крыши; 6 — металлочерепица

Помимо этого делается черновая подшивка потолка рейками или капроновым шнуром. Материалом для пароизоляционных плёнок служит армированный полиэтилен. В настоящее время наиболее популярными паронепроницаемыми материалами считаются плёнки на основе армированного полиэтилена (Jutafol, Slafol), отечественные модифицированные материалы, Строизол, Алюбар 40 (полиэтилен высокой плотности в 80-100 мкм и металлизированный полиэстер в 12 мкм), TEGOLA, JUTA (Чехия), датская плёнка MONARFLEX, финская ELTETE.

Схема двухконтурной вентиляции кровли: 1 — утеплитель; 2 — диффузионная пленка Строизол SM; 3 — ветрозащита Строизол SW; 4 — нижний вентиляционный зазор; 5 — верхний вентиляционный зазор; 6 — кровельное покрытие

Особенностью «супердышащих» плёнок- мембран (Tivek, Dupont Juta) является то, что их структура состоит из воронкообразных микроотверстий, позволяющих пропускать пар, но задерживать поступающую извне влагу.

Перечень доборных элементов для кровли

Вот некоторые доборные элементы кровли на фото:

Карниз

Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

Конек

Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

Коньковых элементов кровли в крыше два.

Первый – «крышка» зазора плоскостей ската кровли.

Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

Ендовы

Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

Водостоки

Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

Капельник

Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

Планки

Коньковая планка защищает конек от климатических факторов.

Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

Установка карнизной планки

Снегозадержатели

Снег, скопившийся на крыше здания, может:

• своей массой проломить крышу и чердачное перекрытие;
• соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
• в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

Снегобарьеры бывают:

1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

Высота «буквы» от 40 до 60 – 80 мм.

Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

Уголковый снегозадержатель (слева)

Уголковые снегозадержатели иногда ставят в шахматном порядке.

Проходные элементы

Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

• монолитные дома. Лучший вариант – фиксация анкерными болтами;
• деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
• газобетон, пенобетон. Обычно используются шпильки или арматура;
• если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

• Пологоскатные;
• Скатные;
• Односкатные;
• Двускатные;
• Мансардные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Многощипцовые;
• Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

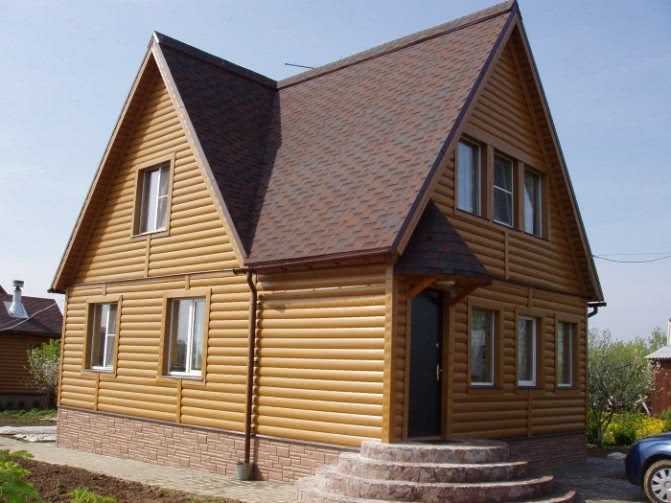

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать

Кровля выйдет оригинальной, привлекающей внимание

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Еврошифер

Еврошифер (торговые марки Onduline, Gutanit, Nuline и пр.) похож на отечественные асбестоцементные листы лишь по форме, он представляет собой полимерно-целлюлозную основу, пропитанную битумными составляющими. В программе выпуска присутствуют все необходимые элементы: коньки, ендовы, ветровые детали (щипец), элементы примыкания к стенам, вентиляционные выводы и заполнитель карниза. Карнизный элемент для кровли из крупноразмерных листов не нужен. Еврошифер достаточно гибок, поэтому доборные элементы делают под среднестатистическую крышу с углом наклона в 20°, а при монтаже придают нужную форму.

Конек еврошифера крепят специальными гвоздями через волну

За счет волнообразного сечения листов и прямого профиля конька, ендовы и примыкания к стенам эти узлы получаются проветриваемыми. При необходимости щели можно закрыть заполнителем карниза, в котором тоже присутствуют небольшие отверстия, закрытые «затычками». Некоторые производители еврошифера изготавливают доборные элементы, которые обеспечивают кровле если не герметичность, то уж точно непродуваемость.

Ендова для еврошифера по форме похожа на перевернутый конек и эффективно отводит воду

При общей дешевизне еврошифера доборные элементы стоят не так уж мало, поэтому застройщики с ограниченным бюджетом могут воспользоваться альтернативными вариантами. Конек, ендова и примыкание из оцинкованного, покрытого полимером металла обойдется дешевле, а выглядеть будет неплохо. На ветровых свесах можно вообще обойтись без щипца, просто загнув крайнюю волну довольно мягкого кровельного листа и прибив ее к вертикальной доске.

Ветровой доборный элемент щипец можно не использовать, загнув крайнюю волну профилированного листа. Правда, получится не так аккуратно. Крепеж нужно располагать почаще, сантиметров через 20-25.

Классификация крыш

В зависимости от уклона скатов крыши бывают скатные (больше 10%) и плоские (до 2,5%). В индивидуальном жилищном строительстве, как правило, используются скатные и пологоскатные крыши. В плоских крышах возможно образование застоя воды на кровле и, как следствие, появление в этих местах протечек. Достоинством плоских крыш является возможность использования их для различных целей. По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). Чердачные крыши бывают утепленные или холодные. В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми. По условиям эксплуатации крыши бывают эксплуатируемыми и неэксплуатируемыми. Тип крыши в основном определяется ее геометрической формой и материалом кровли. В зависимости от формы крыши могут быть односкатными, двускатными, трех-, четырехскатными, многоскатными.

Односкатная крыша своей плоскостью (скатом) опирается на несущие стены, имеющие разную высоту. Эта крыша больше всего подходит для строительства хозяйственных построек.

Двускатная крыша состоит из двух плоскостей-скатов, опирающихся на несущие стены одинаковой высоты. Пространство между скатами, имеющее треугольную форму, называется щипцами или фронтонами. Разновидностью двускатной крыши является мансарда. Если крыша состоит из четырех треугольных скатов, сходящихся в одной верхней точке, то она носит название шатровой.

Крыша, образованная двумя трапецеидальными скатами и двумя торцевыми треугольными называется вальмовой четырехскатной. Бывают и двускатные вальмовые (полувальмовые), когда фронтоны срезаны.

Двускатная крыша производственного здания с продольным фонарем отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной.

Сводчатая крыша в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.

Складчатая крыша образуется от соединения отдельных трапецеидальных элементов — складок.

Куполообразная крыша по очертанию представляет собой половину шара со сплошным опиранием на цилиндрическую стену.

Многощипцовая крыша образуется от соединения скатов плоскостей. Её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и рёбер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Крестовый свод представляет собой четыре сомкнутых арочных свода.

Сферическая оболочка по очертанию представляет собой свод, опирающийся в нескольких точках на основание. Пространство между опорами обычно используют для устройства светопрозрачных фонарей.

Шпилеобразная крыша состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине.

Крыша из косых поверхностей состоит из нескольких пологих плоскостей, опирающихся на несущие стены, стоящие на разных уровнях.

Плоская крыша опирается на несущие стены, имеющие одинаковую высоту. Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковёр должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.

Особенности создания двускатной крыши

Для грамотного строительства используют чертежи двухскатной крыши и проектную документацию, в которой указываются все ее размеры (детальнее: «Чертежи крыш домов — этапы проектирования»).

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается  двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

Скатная крыша

Скатной называется крыша, которая состоит из скатов — плоских поверхностей, которые пересекаются и образуют углы, называемые ребрами. Ребра бывают двух видов:

• конек — это ребро скатной крыши, обращенное углом вверх;
• разжелобок или ендова — это ребро скатной крыши, обращенное углом вниз, и образующее своеобразный желоб.

Скаты как правило выступают за пределы стен. Та, часть скатов, которая выступает, называется карнизным свесом.

Скатная крыша

Основной скатной кровли являются стропила — наклонные балки, которые одним концом опираются на верхнюю часть стены, а другим концом доходят до конька крыши.

В сложных случаях стропила объединяются в стропильные фермы.

Конструкция скатной крыши со стропильными балками

Конструкция скатной крыши со стропильными фермами.
1) стропило; 2) затяжка; 3) мауэрлат; 4) коньковый прогон; 5) дополнительный прогон под стойками и подкосами;
6) подкос; 7) стойка; стропильная ферма; 9) дополнительные связи.

Выбор материала, из которого изготовлены стропила, зависит от несущих стен, колонн, пролетов и других параметров строящегося дома, так как именно стропила передают нагрузку от крыши на несущие конструкции здания. Обычно на несущей стене крепится специальный брус или мауэрлат, на который опираются стропила. Этот брус служит для равномерного распределения нагрузки на несущую стену, с целью уменьшения нагрузки на единицу площади верхней кромки несущей стены.

Для стропильных ферм нет необходимости обеспечивать дополнительную поддержку балкой под коньком. Их конструкция и так обеспечивает достаточную прочность при вертикальных нагрузках. А вот для предотвращения опрокидывания всей конструкции, верхние концы стропил поддерживают специальной балкой — прогоном. Для предотвращения выворачивания и опрокидывания стропильной фермы, ее укрепляют вертикально стоящими балками.

Все эти элементы соединяются друг с другом с помощью металлических стяжек, пластин, гвоздей. Реже используется клей.

На выбор конструкции крыши и материала кровли и стропил влияют такие параметры, как конструкция здания, величина пролета, климатические особенности региона, а также требования по пожарной безопасности, долговечности и т. д.

По способу формирования опоры стропил различают два вида стропил:

• наслонные стропила;
• висячие стропила.

Кровля и ее элементы

Начинать надо с того, чтобы определить, входит ли в кровельную конструкцию обрешетка или нет. Сказать сложно, ведь было определено, что кровля – это покрытие крыши. То есть это чистой воды кровельный материал. Но давайте рассуждать, отталкиваясь от вида последнего.

Если это панели или листы, тогда кровля – это покрытие в чистом виде. Если для крыши используют мягкую кровлю, то обрешетка выполняет не только функцию опоры для кровельного материала. Она формирует саму кровлю. То есть можно считать, что именно в этом случае сплошная обрешетка является элементов кровельной конструкции.

Сплошная обрешетка из досок Источник krysha-expert.ru

Так как разговор зашел о гибких кровельных материалах, надо отметить, что именно в них можно говорить об отдельных друг от друга элементах. К примеру, битумная черепица. Для ее монтажа используют дополнительные материалы. А именно:

• подкладочный ковер;
• ендовый ковер;
• битумную мастику , как клеевой состав и гидроизоляционный слой.

Подкровельный ковер под гибкую черепицу Источник it.decorexpro.com Кроме трех перечисленных материалов в кровлях с битумной черепицей, и не только, используются и другие доборные элементы. Вот их список:

• карнизная планка , с помощью которой закрывается проем между уложенными стропильными ногами, тем самым защищается чердачное пространство от ветра, пыли и легкого мусора (листва, сучки и прочее);
• коньковая планка , которая закрывает собой конек крыши, а точнее стык между двумя скатами, планка может быть круглой формы, плоской или угловой;
• фронтонная планка , она же торцевая или ветровая, которую устанавливают на примыкание кровли к фронтонам, защищая зазор от проникновения в чердак пыли и мусора;

Монтаж капельника под битумную черепицу Источник stroypay.ru

• капельники – это планки в виде уголка, которые монтируются по свесу карниза, их задача – создать условия стекания воды в водосточную систему;
• ендова нижняя и верхняя, это планки, которые формируют сток воды с кровли в местах стыка скатов по наклонной плоскости, первая укладывается под кровельный материал, вторая поверх него;
• планки примыкания – это уголок, с помощью которого закрывают стык между кровельным материалом и вертикально расположенной плоскостью, к примеру, стена, дымоходная труба и прочее;
• снегозадержатели : основная их задача – сдерживать лавинообразный сход снега со скатов крыши, производители предлагают несколько разновидностей этого элемента, которые выбираются под тип кровельного материала, но есть и универсальные модели;
• кровельное ограждение – ограждающая конструкция, устанавливаемая по периметру кровли для безопасного нахождения людей на крыше в процессе производства ремонтных работ и обслуживания;
• резиновый колпак для герметизации вентиляционных или дымоходных труб круглого сечения, которые проходят сквозь кровлю;
• лестница для кровли укладывается прямо на скат, ее назначение – использовать для проведения ремонтных работ, не ступая на кровельное покрытие.

Элементы кровельной конструкции Источник ironstyle.by Это все элементы кровли с названиями и их назначениями. В основном они изготавливаются из оцинкованного металлического листа: окрашенного или покрытого полимерным составом. Это не касается ограждения, лестницы и некоторых разновидностей снегозадержателей, которые изготавливаются из стальных профилей.

Теплоизоляционный пирог

Еще один спорный вопрос, который касается материалов, используемых в процессе утепления крыши. То есть относятся они к кровле или к крыше. Это утеплитель, слой паро- и гидроизоляции. Опять-таки сложно ответить на него, поэтому не будем дальше углубляться.

Схема утепления кровельной конструкции Источник stroyfora.ru

В принципе, с кровлей все. Переходим к вопросу, из чего состоит крыша.
