Установка настенного газового котла в частном доме

Нормы помещения для котла с закрытой топкой

Нормативные требования для монтажа газового агрегата с закрытой топкой не такие требовательные. Это связано с надежной системой дымоотвода данных модификаций.

В них удаление уходящих котловых газов производится из закрытого топочного пространства в коаксиальную трубу. Через нее же, прямо с улицы, выполняется принудительная подача свежего воздуха, для обеспечения полного сгорания топлива.

В связи с этим модификации котлов мощностью до 60 кВт допускается ставить в произвольном нежилом помещении, удовлетворяющим таким требованиям:

• Высота помещения не ниже 2.2 м;
• полный объем — свыше 7.5 м3;
• надежная приточная вентиляция;
• стены и пол из прочных пожароопасных материалов.

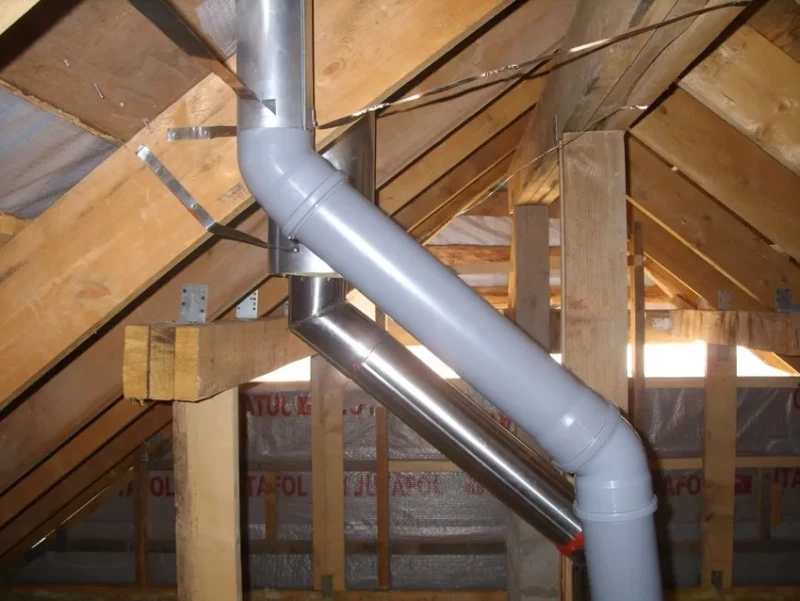

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

• система дымохода должна полностью выводить все продукты сгорания;
• сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
• дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
• для очистки от сажи в основании дымохода необходимо организовать специальный карман;
• допускается не более трех поворотов трубы;
• высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

• Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
• Не ниже конька крыши при расположении менее чем в 3 метрах от него;
• Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

• При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
• тыки секций необходимо скреплять хомутами.
• Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
• Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
• Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
• Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
• Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
• В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

• Запрещается использовать для растопки твердотопливного котла жидкое топливо;
• Строго запрещается использовать дымоход для просушивания одежды или обуви;
• При очистке дымовой трубы не рекомендуется выжигать сажу;
• Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Дымоходы для газовых котлов: цены на различные виды труб

Планируя свой бюджет при приобретении дымоотводных труб, следует учитывать протяженность и диаметр канала, наличие и количество поворотов, а также материал, из которого изготовлены трубы. Принципиальных различий в конструкции и стоимости дымоходов для напольных газовых котлов и настенных приборов нет. Дымоотвод из нержавеющей стали будет стоить дороже кирпичного дымохода, однако стальная труба проще в монтаже, что делает расходы на ее установку вполне доступными.

При скапливании на внутренних стенках дымохода сажи вывод угарного газа из помещения затрудняется

Стоимость 1 м одноконтурной трубы из нержавеющей стали диаметрами 100, 110, 115, 120 мм составляет 650 руб., такая же труба диаметром 140-150 мм обойдется в 750 руб. Цена колена с углом поворота 90° из нержавеющей стали под трубу диаметром 110-120 мм составляет 550 руб. при толщине металла 0,6 мм. Приобрести 1 м сэндвич-трубы из нержавейки диаметром 140-230 мм можно за 1900 руб.

Навесной газовой котел с дымоходом, установленный в частном доме

Цена коаксиального дымохода для газового котла диаметром 60-100 мм длиной 1 м, реализуемого в горизонтальном комплекте, составляет 3500 рублей. Приобретение коаксиального дымохода Baxi — мирового производителя современных отопительных систем — обойдется в 4200 руб. В полный комплект дымохода для настенного газового котла входит труба длиной 75 см диаметром 60-100 мм, отвод на 90° и наконечник. На всю продукцию предоставляется гарантия.

Грамотный монтаж любой бытовой техники — залог ее безопасной и длительной эксплуатации. Тем более, если речь идет о газовом оборудовании. Установка системы отвода продуктов сгорания для газовых котлов требует предварительного инженерного расчета и квалифицированной реализации.

Запись впервые появилась Remoo.RU.

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

Настенных

Базовые требования к помещению для настенных агрегатов:

1. Объем помещения для газового котла свыше 7.51 м3.
2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха — 0.02 м2.
3. Предельные расстояния до ограждающих элементов здания: пол — 80 см, потолок — 45 см, стены по бокам — 20 см, от корпуса до задней стенки — 40 мм, от фронта агрегата до двери — 100 см.
4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

1. Свободный доступ к рабочим элементам котлоагрегата.
2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
3. Высота помещения — 2.20 м.
4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
5. Промежуток между дверью и фронтом агрегата -1 м.
6. Стенки и пол выполняются из негорючих материалов.

Требования к устройству дымохода

Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:

1. Труба не может иметь более 3 поворотов.
2. Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
3. Диаметр трубы должен соответствовать мощности агрегата.
4. Край дымохода устраивают минимум на 50 см выше конька крыши.
5. Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
6. Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.

При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования

Разработка и утверждение проекта

Монтажные работы без проекта, разрешающего установку отопительного котла, запрещены. Прежде всего, это связано с высокой степенью опасности проводимых работ и дальнейшей эксплуатации оборудования.

При составлении проектной документации учитываются особенности помещения. В ней должны быть соблюдены все требования, прописанные в технических условиях. Кроме того, в проекте указывается чертеж прокладки газоснабжающих коммуникаций:

• в частных домах — по всему участку до входной двери в жилом строении;
• в квартирах — от входной двери до пункта подключения котла к газовой сети.

При установке котлов отопления необходимо создать проект, это связано с высокой степенью опасности данного сооружения

Составлением такой документации могут заниматься только уполномоченные лица, которые получили лицензию на подобные работы и несут ответственность за все расчеты. Собственникам помещений запрещено что-либо править и вносить корректировки на свое усмотрение. Подготовленные документы по проекту впоследствии направляются на согласование. Этим вопросом занимается технический отдел по газоснабжению. Рассмотрение может занять от нескольких дней до нескольких месяцев в зависимости от сложности чертежей и особенностей помещения.

Вместе с проектом, по которому будет устанавливаться котельное оборудование, на согласование необходимо предоставить:

• технический паспорт агрегата;
• инструкцию по установке и эксплуатации;
• сертификаты, подтверждающие соответствие котла санитарным и техническим нормам;
• подтверждение о проведении экспертизы котла, выявляющей его соответствие нормам безопасности.

При выборе отопительного оборудования необходимо знать, какие бывают газовые котлы, их характеристики

Все эти документы покупатель получает при приобретении оборудования

Если добиться положительного решения на установку не удалось, необходимо обратить внимание на причину отказа. Специалисты, рассматривающие проект, обязаны перечислить действия, выполнение которых впоследствии позволит получить разрешение. Как только документы утверждены, можно переходить к монтажным работам

Как только документы утверждены, можно переходить к монтажным работам.

Требования к устройству дымохода

Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.

К установке дымохода предъявляют следующие требования:

1. Дымоход не должен обладать количеством поворотов больше 3-х.
2. Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
3. Край трубы размещают на 500 мм выше конька кровли.
4. Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.

5. Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.

Нормы устройства дымохода

Материал для дымохода выбирается в зависимости от сгораемого топлива и типа котла. Для газового котла трубы должны быть цилиндрической формы и изготовлены из металла, лучше — нержавеющей стали. Такие дымоходы наиболее безопасны, долговечны и надежны.

Дымоход выводится выше конька дома. Обязательно должен быть смонтирован люк для прочистки дымохода. Для того, чтобы обеспечить удобство сбора сажи во время прочистки, сбора и отвода конденсата, необходимо пустое пространство под входом дымохода.

Схема дымохода газового котла

При монтаже дымохода должно быть не более трех колен и поворотов. Труба, соединяющая котел и дымоход, должна быть максимально короткой, не более 25 см.

Вертикальный участок на выходе из котла должен быть равен минимум двум диаметрам. За этим вертикальным отрезком труба присоединительного участка обязательно должна восходить вверх с уклоном в сторону котла.

Дымоудаление в таком случае осуществляется за счет естественной тяги через дымоход.

Следование всем требованиям и правилам установки газовых котлов обеспечит их эффективную работу, долговечность и пожаробезопасность.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

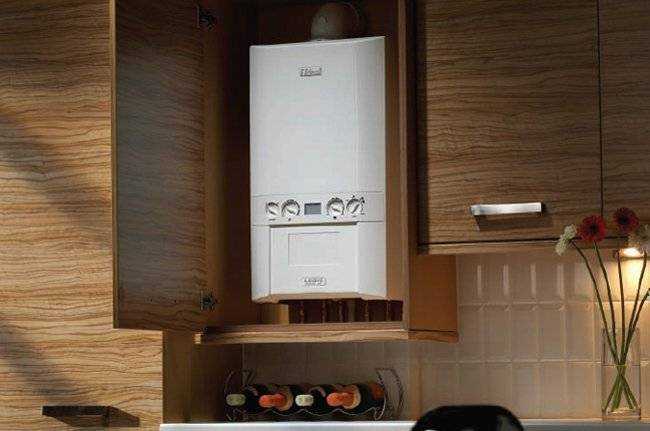

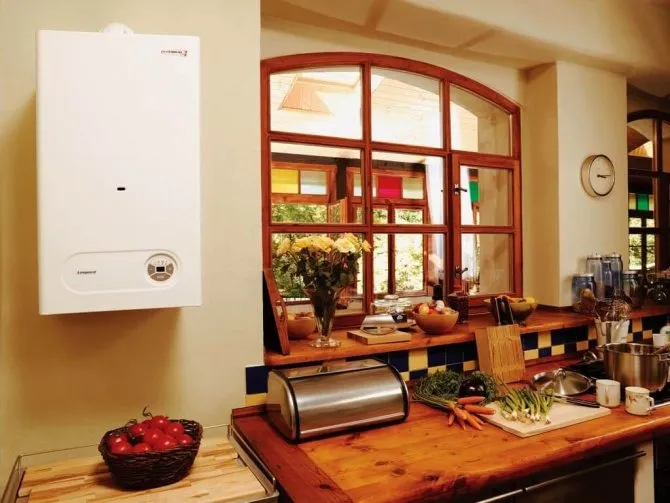

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Как уберечь коаксиальный дымоход от обледенения и ветра

Основная проблема, связанная с работой коаксиальных систем, — это возможность промерзания трубы при сильных морозах. Образование льда в канале подачи воздуха приводит к уменьшению проходного сечения и, как следствие, недостатку кислорода в камере сгорания. Это приводит к резкому увеличению расхода газа и значительному снижению КПД теплогенератора.

Появление сосулек на конце дымохода однозначно свидетельствует о нарушениях, допущенных при проектировании и установке коаксиальной вытяжной системы. При правильном расчете параметров дымохода и качественном монтаже вероятность образования льда сводится к минимуму.

Для предотвращения и устранения образовавшегося льда рекомендуется использовать следующие методы:

• Установка специального наконечника, позволяющего исключить образование льда даже при неправильной установке коаксиального устройства;
• Монтаж дымохода с уклоном в сторону котла. Это позволяет конденсату не застаиваться в трубе, а стекать в специальный коллектор, расположенный внутри агрегата. При наличии отвода конденсата головку трубы необходимо удлинить на 55 — 65 см от внешней стены;
• Теплоизоляция наружной трубы минеральной ватой или другой теплоизоляцией также помогает снизить интенсивность конденсации и замерзания.

Еще одна проблема, которая может возникнуть при эксплуатации коаксиального дымохода — возможность обратной тяги. Чтобы избежать этого явления, необходимо принять меры по обеспечению защиты от ветра и сквозняков. Установка специальной мембраны поможет предотвратить затухание горелки и попадание угарного газа в жилое пространство.

Особенности монтажа

Камин горизонтального типа довольно прост в установке, к тому же он занимает гораздо меньше места. Чтобы получить работу максимально качественно, нужно соблюдать ряд требований:

1. Наружная труба должна находиться на высоте 2 метров над землей.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. По вертикали и горизонтали должно быть не менее 0,5 метра.
3. Если над вентиляционным отверстием есть окно, расстояние от его нижней части должно быть не менее одного метра.
4. Под коаксиальной трубой должно быть свободное пространство не менее 1,5 метра. На этом расстоянии не должно быть препятствий, столбов, стен или заборов.
5. Если нет приемника для сбора конденсата, трубу нужно укладывать с уклоном к земле. Его угол должен составлять от 3 ° до 12°.
6. запрещено вести канал в любом другом месте, кроме улицы.
7. Если газовые трубы и части дымохода проходят рядом, необходимо выдерживать между ними расстояние 20 см.

Дымоход можно разместить под навесом или под балконом. Чем ближе дымоходное отверстие к балкону, тем длиннее должна быть внешняя часть трубы. Бытует мнение, что при горизонтальной схеме монтажа длина дымохода не должна быть больше 3-х метров. Это не всегда правда. Некоторые виды оборудования имеют длину 4-5 метров.

Чтобы установить коаксиальный дымоход своими руками, нужно запастись необходимыми материалами. Список инструментов может варьироваться в зависимости от ситуации, но чаще всего необходимы следующие инструменты:

• сами трубы;
• соединительный адаптер между дымоходом и котлом;
• рубашка, колено;
• фиксирующие зажимы для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать пошаговой инструкции:

1. Во-первых, нужно поставить на место газовый котел и на внешней стороне стены здания наметить центр предполагаемого выхода трубы.
2. Теперь необходимо временно снять котел и проделать отверстие в опорной стене с помощью перфоратора и фрезы. Его диаметр должен быть на 20 мм больше, чем размер внешней трубы.
3. К выходу котла необходимо подключить переходник. При подключении использовать уплотнительную прокладку. Затем с помощью шурупов или саморезов прикрепите переходной фланец к поверхности котла.
4. Шланг необходимо подсоединить к внешнему штуцеру адаптера. Чтобы создать надежное решение, не используйте герметики.
5. обязательно проверьте герметичность соединений и крепление крепежных элементов. Если все сделано правильно, труба вводится в дыру в стене.
6. Теперь котел можно вернуть на прежнее место и закрепить на стене. Дымоход необходимо устанавливать с уклоном 3-5 градусов в сторону улицы. Его следует закрепить в стене небольшими камнями.
7. Отверстия между наружным кожухом и стеной необходимо заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отходы выходят через герметичный канал, а забор воздуха происходит снаружи, необходимо обеспечить хорошую вентиляцию помещения, в котором находится котел. Это позволит поддерживать идеальный уровень влажности в помещении, что положительно скажется на работе оборудования и продлит срок его службы.

Какой бы качественной ни была система, через некоторое время она может выйти из строя. Если в котельной случится небольшая неисправность, при хорошей вентиляции окись углерода выйдет наружу естественным образом. В этом случае значительно снижается риск отравления газом.

Коаксиальный дымоход надежен, эффективен и прост в установке. Чтобы система работала эффективно, необходимо соблюдать требования по установке и соблюдать инструкции по эксплуатации.
