Вальмовая крыша

Создание Г-образной кровли

Пошаговая инструкция:

Для начала на конструкцию устанавливается коньковая доска (5х20 см), уложенная на временные стойки из досок, сечением 5х15 см. Конструкция располагается строго посередине коробки, как и требуется для конька. Это показано на фото ниже. Временные стойки там не изображены.
Теперь устанавливается основа – стропила. Они делаются из доски 5х20 см. Что касается стропил на фронтонах, в ендове и на стыке конька, то их нужно устанавливать первыми так, как показано на фото ниже.
Дальше можно увидеть, как устанавливать стропила в ендове, если ширина карниза будет составлять 50 см.
Теперь устанавливаются все остальные стропильные ноги, как это показано на фото ниже. Все монтируется в согласии с чертежами. Благодаря разметке мы знаем, где монтировать ногу.
Что касается установки углового стропила в ендове, то оно делается из двух досок. В углу каркаса постройки закрепляется небольшой брусок треугольной формы. Это можно увидеть на следующем фото.
Между точками А и В, которые можно увидеть на фото, следует натянуть разметочную веревку.
Образовавшийся угол нужно измерять специальным инструментом – малкой.
Дальше делается шаблон, чтобы выполнить разметку верхнего запила углового стропила. Для этого используется короткий отрезок доски, один конец будет отпилен под углом, который мы вымеряли ранее. После чего размечается другой запил, параллельный коньку. При этом нужно приложить шаблон к макушке вдоль веревки.
Дальше определяется другой размер. Нужно приложить доску-шаблон к макушке, и замерять расстояние, как это показано на фото.
Именно на это число нужно срезать верхнюю грань досок для угловых стропил. Стесать угол можно при помощи топора или бензопилы.
Используя доску нужной длины, благодаря доске-шаблону размечается и запиливается верхний и нижний конец первой половины угольного стропила на ендове. После чего делается запил в том месте, где стропило опирается на мауэрлат. В нашем случае расстояние получилось 5 см. Именно на 5 см следует опустить стропило, чтобы совместить его с веревкой. Сделав запил, стропильная нога устанавливается на место.
Вторую половину ноги нужно сделать симметричной в зеркальном виде, как показано на фото ниже.
Под угловые стропильные ноги устанавливается стойки для жесткости, которые опираются на шпренгели. Они сделаны из бруса, сечение которого 10х20 см.
Теперь можно установить нарожники, как показано на фото ниже.

По сути, Г-образная крыша готова. Осталось только выполнить установку затяжек и связать благодаря им угловые стропила. Также фронтоны обшиваются, устанавливаются карнизы и обрешетка.

Теперь устанавливаются коньковые доски, те, что обеспечивают поддержку конька; потом — стропила скатов.

Фиксируем угловые доски на внешний угол здания. Об этом стоит рассказать подробнее. Так как скаты расположены под разными углами наклона, то угловое стропило, состоящее из двух досок, сшивается не совсем стандартным способом: одна из досок будет немного ниже другой. Чтобы определить, сколько см разницы между досками, нужно измерить углы между угловыми стропилами. Для этого используют шнур и угломер. После проведения всех расчетов, вы можете изготовить первую доску – половину углового стропила. Возможно, она станет прогибаться, поэтому потребуется установить под нее временную стойку.

После того, как операция по установке угловых стропил завершена, приступаем к следующему этапу: установка угловых стропил в ендове. Для этого часть стропила стесывают.

Основные принципы построения плана крыши

Создавая крышу на стадии проектирования, делают план крыши. План крыши выглядит, как вид сверху, где должен четко просматриваться рисунок крыши, с учетом всех примыканий, будь то веранда, крыло здания, слуховое либо мансардное окно, терраса. Правильно разработанный план крыши должен учитывать высотные отметки и линейные размеры сооружения.

В результате крыша определяется по образному названию: Г-образная крыша, Т-образная крыша либо крестообразная. Конечно, чем конструктивно проще крыша, тем меньше времени она отнимает на обустройство, и тем проще ее обслуживать в последующей эксплуатации. Пример плана построения ендовой крыши в различных вариантах можно увидеть на рисунке ниже.

Общий план крыши можно разбить на квадраты и прямоугольники, обозначить пристройки и основные помещения. На плане крыши необходимо указывать главные прогоны (ab), соответственно в перпендикулярном направлении обозначать второстепенные прогоны (cd) над меньшими помещениями. Далее прорисовываем линии, которые соединяют углы крыши над второстепенным помещением и углы основной крыши. Таким образом, мы получаем видимые линии, где происходит соединение крыш – ендовы, образующиеся в результате сплачивания разных скатов крыши.

Линия ендовы будет являться внутренним углом пересечения крыш, где, как правило, сооружают диагональные (накосные) стропильные ноги. При одинаковой высоте коньковых прогонов крыш, диагональные стропильные ноги на ендовой крыше размещаются нижним концом на мауэрлате, а верхним на основном прогоне. Углы скатов кровли, в зависимости от размеров второстепенных пристроек, могут иметь разные значения. Методом укорачивания прогонов (сd) можно достигать разнообразной геометрии кровли. Меняя угол наклона ендовы, достигают необходимой высоты конькового прогона над основной крышей либо пристройками. Данным методом можно получить самые разнообразные типы крыш: от шатровых крыш и до вальмовых либо полувальмовых крыш.

Например, если укоротить прогон с обеих сторон точек a и b либо только со стороны одной из точек, то получим на крыше образование вальм. Укорачивая прогон cd со стороны точки d, приведет к образованию вальмы на пристройке. Если, к примеру, прогон ab свести к одной точке, то в итоге получится шатровая крыша. В данном варианте диагональные стропильные ноги будут иметь точку опоры в единственной стойке, в ней же и сходиться. Если, наоборот, прогон cd удлиним, то на крыше получаться треугольные свесы крыши, увеличенные на коньке.

Пристройка с вальмовой (трёхскатной, ломаной) крышей

Крыши хозяйственных построек с многогранной или нелинейной формой очень сложны. Но, как правило, это относится к конструктивным характеристикам стропильной системы. А в местах, прилегающих к основному зданию, применяют стандартные технологии для заделки стыков с помощью закладных элементов или анкерных балок (реек).

ФОТО: stringdustry.ru

Единственное отличие — форма зажима. Он редко бывает линейным, чаще состоит из нескольких сегментов, направленных под углом. В этом случае для поддержания герметичности используются фартуки — небольшие самонесущие навесы из оцинкованного листа, прикрепляемые к стене дюбелями или шурупами, в зависимости от строительного материала дома.

ФОТО: strindustry.ru Строительство и основные элементы сквера над перекрестком

Комфорт в использовании подкровельного пространства

С точки зрения опытных строителей двускатная крыша — самая простая форма, особенно если вы строите ее со стандартной стропильной системой. Его несложно рассчитать, изъяны и ошибки при возведении стен легко скрыть, а достаточная высота фронтона позволяет установить большие световые люки и даже двери с выходом на балкон.

Если же двускатная крыша упирается еще и в стены мансарды, то чердачное пространство получается просторным и комфортным:

Но под вальмовой крышей полезная площадь мансарды при тех же параметрах, что и дом, уже будет меньше, в ней будет больше складок, что затруднит вам выполнение свободной планировки мансарды. А если на таком чердаке нет мансардной стены, то дела обстоят совсем плохо. Ведь для обустройства уютного и функционального чердака под крышей стена чердака должна быть высотой 115 сантиметров:

Двускатная крыша в этом смысле хороша тем, что имеет как минимум две прямые стены. Но если вальмовая крыша покрывает довольно большую площадь дома, а под ней одновременно оборудуют четыре чердачных помещения с промежуточными стенами, то они тоже получаются уютными и с двумя прямыми стенами.

Но вальмовая крыша в этом смысле проигрывает в пользу двускатной. При устройстве внутренней мансарды под ней необходимо будет поставить больше дополнительных вертикальных стен, а окна придется размещать в виде наклонных, что приведет к тратам на их усиленную гидроизоляцию. Но среди преимуществ вальмовой крыши отметим еще следующее: чем меньше размер нижнего вальма, тем функциональнее чердак.

Да, доля правды есть в том, что шатровая, полувальмовая крыша не позволяет построить столь обширный чердак на площади наподобие классического фронтона. Но опытные кровельщики знают, что при грамотном подходе и правильной организации вентиляции чердачного пространства для организации мансарды четырехскатная вальмовая крыша еще лучше.

К тому же чердак или жилой чердак возле вальмовой крыши равномерно прогревается со всех сторон, а потому температурные режимы в нем наиболее комфортные. Поверьте, это очень важный момент!

Да, пентхаус под вальмовой крышей имеет больше уклонов, и дизайн интерьера по-прежнему вызывает затруднения. С другой стороны, дом с шатровой крышей имеет замкнутый объем, аккуратный и спокойный образ. И это уже вопрос восприятия.

Конструкция фронтонов из кирпича

Когда планируется возводить стены из кирпича, все три фронтона тоже желательно делать кирпичными. В том месте, в котором планируется возводить фронтоны крыши (дом с торцевых сторон), необходимо поднять кирпичную кладку на два ряда, однако, теперь уже не на всю толщину стены, а на толщину фронтонной стенки.

Схема утепления фронтона из кирпича.

Внутренняя сторона толщины стенки должна быть оставлена свободной. Это необходимо для того, чтобы была возможность произвести укладку мауэрлата или для устройства армопояса перед процессом укладки мауэрлата.

Армопояс необходимо заливать по всему периметру строения. Тем самым может быть создана жесткая конструкция, которая сможет препятствовать растягивающим усилиям стропила. Если планируется залить армопояс только лишь по стенам, на которые опираются стропила, усилия от них могут раздвигать стены на верхнем уровне. Это может привести не к самым лучшим последствиям. Сплошной армированный железобетонный пояс способен отлично справиться с подобными усилиями стропила.

Для того чтобы сделать данный проект на крыше, необходимо учитывать следующее:

Перед тем как сделать подобную конструкцию из кирпича, необходимо установить рейку на середине торцевой стены, высота которой будет соответствовать высоте будущего конька.
Далее понадобится натянуть тонкие шнуры от верха рейки к углам стены. В конечном результате должен получиться равнобедренный треугольник. Это актуально в случае, если крыша дома будет иметь правильную геометрическую форму.
Во всех остальных случаях рейку необходимо выставлять в том месте, где планируется устройство конька.
Кирпичную кладку нужно вести строго в границах натянутых шнуров. При этом крайние грани кирпичей должны принять форму, которая будет соответствовать натянутому шнуру, к которому они примыкают.
С помощью использования данного метода в дальнейшем не будет необходимости стесывать лишние части кирпичей либо докладывать, при этом заделывая большие щели.
В случае широких фронтонов у крыши большой высоты с внутренней стороны необходимо выкладывать пилястры, которые могут понадобиться, чтобы сделать конструкцию более прочной.

https://youtube.com/watch?v=A-G9NjzGMp8

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски.

Что такое Г-образная крыша

Варианты соединений можно увидеть на предоставленном рисунке (см. рисунок 3).

При любой высоте конькового прогона основной крыши, прогоны второстепенных чердачных крыш соединяются со стойками подстропильной системы основной крыши гвоздевым боем, а опираются на прибоины.

На накосные стропила необходимо предварительно нашить опорные бруски, поскольку на них будут опираться нарожники. Конструкционные особенности обустройства вальмовых крыш мы рассматривали ранее, поэтому помним, что нарожники должны устанавливаться вразбежку по накосным стропилам.

В ендовах нарожники, как и вся остальная стропильная система, могут быть обустроены, как по распорному, так и по безраспорному варианту. Стропильная система, выполненная по распорному варианту, нижними концами упирается в диагональную стропильную ногу ендовы, отдавая тем самым ей распор. Распорные стропила верхними концами между собой соединяются в коньковом узле.

При распорном варианте обустройства стропильной системы, диагональная стропильная нога дополнительно получает сжимающее напряжение, которое передается на мауэрлат в виде распора. Излишек напряжения можно снять с помощью схватки, выполненной по нижней части диагонального стропила и стойки.

При обустройстве Г-образной крыши, схватку, снимающую распор, можно расположить по нижним концам диагональных стропильных ног ендовы и вальмы с другой стороны. Выше располагать схватку не рекомендуется, поскольку она будет исполнять роль ригеля, при этом сжатого, соответственно, напряжение распора не будет снимать. Если диагональную стропильную ногу ендовы в нижнем узле с упора перевести на опирание, то распорная сила на стены не будет действовать. Схваткой в данном случае перехватывается распор, который может возникнуть при просадке конькового прогона при возникновении аварийной ситуации.

Диагональные стропильные ноги ендовые либо вальмовые от обычных стропильных ног конструктивно ничем не отличаются.

Рассматривая их с фронтальной стороны, увидим, что они являются такими же стропилами, только несколько длиннее, но слегка иначе загружены. Установка накосных стропил происходит по такой же технологии, что и установка рядовой стропильной системы

Стоит уделить лишь особое внимание скреплению скатов между собой и правильной проекции ендовых либо вальмовых стропильных ног

Заметим, что стоит очень тщательно проектировать план крыши, поскольку любые ошибки, допущенные во время проектирования и при возведении крыши, приводят к ущербу кровли: от обычных протечек до обрушения всей конструкции, к примеру, в результате большого скопления снега (см. http://srubnbrus.com/168.html).

Строительство Т-образной крыши дома. Поэтапное строительство Т-образной кровли дома

В данной статье мы опишем поэтапное строительство кровли дома, которая имеет в плане форму, напоминающую букву «Т» с опиранием стропил на мауэрлат. Когда фронтоны по размеру одинаковой ширины, тогда стропила и нарожники в ендове создаются аналогичным образом, описанным в прошлой статье «Г-образная крыша дома с равными фронтонами». Хотя там ендова была всего одна, здесь их уже применяется две.

Мы рассмотрим кровлю с разной шириной фронтонов. Исходя из прошлой статьи, один конёк в такой ситуации будет ниже, чем другой. Это видно на изображении сверху.

Этап 1: Собираем и устанавливаем перекрывающие балки и мауэрлаты (см. изображение 1). Фронтоны уже должны быть собраны каменщиками. Наклонные углы скатов всегда одинаковые. Но если ширина фронтонов отличается, то и высота тоже отличается:

Изображение 1

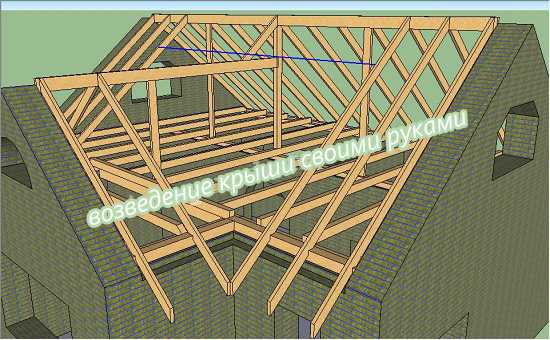

Этап 2: Устанавливаем стойки и коньковые доски (см. изображение 2):

Изображение 2

Крыша выходит мансардного типа, поэтому стойки при завершении убираются, для того, чтобы освободить больше жилого пространства. В конце останется только средняя стойка, показанная в виде стрелки. Кроме того, около неё дальше будет ещё один раскос. Это необходимо учитывать во время планирования помещений на мансарде. Такая стойка очень сильно нагружена. Берем для неё сечение 100х150 мм. Размеры всех временных стоек из половых досок 50х150 мм.

Этап 3: Изготавливаем и устанавливаем стропила скатов (см. изображение 3). Ставим стропила аналогичным методом, о котором написано в статье «Четырехскатная вальмовая крыша»:

Изображение 3

Короткое стропило, объединяющее коньки в центре, устанавливаем, применяя шнурку, которая натянута параллельно верхнему коньку (на рисунке отмеченная синим цветом), чтобы оно располагалось в плоскости ската.

Этап 4: Устанавливаем угловые стропила в ендовах.

В самом начале натягиваем шнурку (см. изображение 4):

Изображение 4

Разметка и сборка данного углового стропила были детально описаны здесь… (этап 4). Повторяться нет необходимости. Готовый результат показан на изображении 5:

Изображение 5

Под место соединения угловых стропил с коньковой доской ставим подкос, обеспечивающий нагрузку на опорную стену (см. изображение 6):

Изображение 6

Этап 5: Изготавливаем и ставим нарожники (см. изображение 7):

Изображение 7

Далее следуют запасные стойки и ригеля (если нужно), карнизы и обрешётка. Про всё это можно узнать, прочитав прошлые статьи посвящённые строительству кровли дома.

С чего начинается монтаж Г-образной крыши с фронтонами различной ширины.

Начинаем с установки балок перекрытия. Далее фиксируются выносные балки и угловые кровельного выноса. Рассмотрим, как провести установку последних. Первым шагом пришивается на внешних углах здания доски — одна на каждой стороне. Это делается для того, чтобы отметить угол, где будет сформирован карниз. Между внешним углом здания и внутренним, который создается соединением двух стропил, натягиваем шнур. Пришивайте доски по мере необходимости, иначе они будут мешать в процессе устанавливания стропил на скаты. Потом при помощи шнура проведите разметку угловых выноса и установите их.

Монтаж

Угловая крыша своими руками монтируется в следующем порядке.

На деревянные балки устанавливаются опорные стойки по нанесенной разметке. Также их фиксируют скобами, металлическими уголками и стягивают скобами. На стойки укладывается коньковый брус и фиксируется.

Теперь необходимо собрать два бруса в единый фермерский дом и установить их на мауэрлат во фронтоне одной из частей дома

При этом важно помнить, что стропильные ноги должны иметь карнизный свес не менее 50 см, такая же ферма устанавливается и на втором фронтоне Г-образного дома

Остальные части собираются с определенным шагом до достижения угла стыковки двух частей крыши. Здесь монтируем внешний угловой брус, который надежно фиксируется в месте пересечения коньков сверху и уголков мауэрлата снизу. После этого внутрь (ендову) устанавливается угловая балка.

Для изготовления правильного пила необходимо установить деревянный шаблон от конька до мауэрлата и с помощью фаски (измерительного инструмента) измерить угол ʺβʺ, то есть угол пропила в древесине. Сначала мы сформировали его в шаблонную полосу, а затем перенесли на главную балку для угловой балки.

Полученный элемент надежно фиксируется. И, наконец, устанавливаем короткие брусья. Их заранее вырезают по параметрам на чертеже. То есть каждый элемент будет тем короче, чем ближе к верхнему концу внутреннего углового бруса он будет располагаться. На внешнем угловом брусе, наоборот, он будет короче к нижнему концу ножки.

Для надежности вся конструкция усилена раскосами и ветровыми балками. Поверх стропильной системы шьется обрешетка, и только потом укладываются все слои кровельного пирога. Как видно из инструкции, сооружение разновидности этой угловой крыши, в принципе, не представляет сложности. Главное – строго соблюдать все параметры элементов каркаса.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на . Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Крыша Г-образного дома

Некоторые загородные или частные дома имеют конструкцию буквой «Г». Соответственно и крыша такого дома тоже будет делаться по этой форме. Но если создание традиционной крыши легко и понятно, то вот как делается Г-образная крыша? Ее стропильная система не такая простая, да и с изготовлением нужно будет постараться. Все же, при должной инструкции и правильным советам, начинающий мастер может постараться воплотить задумку в жизнь.

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Материалы для создания крыши

Так как наша Г-образная кровля имеет форму буквой Г, а составные части стыкуются под углом в 90°, логично, что для работы потребуется большое количество элементов. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши. Чтобы сделать конструкцию, потребуются следующие элементы:

Мауэрлат, как основа крыши. Это деревянная балка, которая устанавливается по периметру всего дома на верх стены. Именно мауэрлат принимает на себя основную нагрузку, распределяя ее по всему периметру

Балки фиксируются анкерами к стене.

Обратите внимание! Если Г-образная конструкция крыши будет возводиться на деревянном доме, то необязательно дополнительно использовать мауэрлат. Его роль будет выполнять последний брус кладки стены.

Прогон

Так называется деревянный длинный брус. Он укладывается в двух частях дома. Он размещается по центру осей между одной и другой торцевой стеной. Прогоны выполняют роль основания для вертикальных стоек конькового бруса. На фото видно, где они находятся.

Зятяжки. Это доски из дерева, которые служат ребрами жесткости и балками перекрытия пола.

Стойки-опоры крыши. Это деревянный брус, уложенный в вертикальном положении. Он служит опорой для прогона конька и монтируется в двух концах. Если говорить о Г-образной кровле, то таких стоек опор нужно 3 шт.: одна из стоек устанавливается на стыке коньков, а другие две находятся на противоположенных концах.

Конек. Прогон из бруса, используемый для верхнего основания стропильных ног.

Основные стропила крыши. Элементы из дерева, которые устанавливаются под углом друг к другу, соединяются в верхней точке стыкованием (на коньке). Получается, что два стропила, установленные параллельно друг к другу, формируют треугольную ферму. Каждая стропильная нога монтируется с шагом от 50 до 70 см. Все зависит от толщины кровельного пирога и общего веса.

Диагональные или угловые стропила. Именно такие стропила являются основными и в вальмовой кровле. Нужно понимать, что на такие элементы ложится нагрузка от всех частей кровли. Вот почему их нужно делать сдвоенными по их толщине. Монтируются диагональные стропила по внешнему и внутреннему углу крыши.

Нарожники. Так называются короткие стропила. Они устанавливаются с упором в угловое стропило одним концом и с упором другим концом в мауэрлат. Нарожники монтируются параллельно основным стропильным ногам.

Раскосины. Деревянный брус, который придает каркасу кровли больше жесткости.

Шпренгель. Еще один элемент для жесткости конструкции, который монтируется на углах мауэрлата.

Обратите внимание! Чтобы создать основную конструкцию Г-образной кровли, используется брус, сечение которого составляет 10х15, 15х15, 15х20 см.

Угловые стропила создаются из сдвоенного бруса или обрезной доски (сечение 10х5 см или 15х5 см). Если стропила обычные, то сдваивать элементы необязательно. Все пиломатериалы должны иметь влажность не больше 15–20%. Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы
:

правильный выбор конфигурации стропильной системы;
прочность соединений в узлах конструкции;
точность инженерных расчетов при проектировании крыши;
правильный выбор и качество материалов;
качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется
:

проектируемой формой крыши;
размерами перекрываемого пространства;
наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся
:

узел опирания стропильных ног;
коньковый узел;
узел «стропило-подкос-стойка»;
узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы
:

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Особенности проектирования стропильной системы для Т-образной крыши

Одной из особенностей Т-образной крыши является наличие дополнительной конструкции, образующей перегородку между двумя частями крыши. Для обеспечения необходимой жесткости и прочности стропильной системы в этом месте, необходимо предусмотреть усиление или дополнительную опору. Для этого можно использовать металлические элементы, такие как металлические связи или шпонки, которые будут восстанавливать прочность конструкции в месте перегородки.

Также при проектировании стропильной системы для Т-образной крыши необходимо учитывать не только нагрузки от снега и ветра, но и динамические нагрузки, которые могут возникать в результате изменения температуры и влажности

Важно правильно выбрать материал для стропил, который будет обладать необходимыми прочностными и деформационными свойствами для сопротивления динамическим нагрузкам. Также можно использовать различные усовершенствования в виде дополнительных элементов жесткости или амортизирующих элементов, чтобы повысить прочность и долговечность стропильной системы

Наличие дополнительной конструкции между двумя частями крыши
Необходимость усиления или дополнительной опоры в месте перегородки
Учет динамических нагрузок при выборе материала для стропил
Использование усовершенствований для повышения прочности и долговечности системы

Особенности проектирования стропильной системы для Т-образной крыши
– Наличие дополнительной конструкции между двумя частями крыши
– Необходимость усиления или дополнительной опоры в месте перегородки
– Учет динамических нагрузок при выборе материала для стропил
– Использование усовершенствований для повышения прочности и долговечности системы
