Расчет лестницы на второй этаж с забежными ступенями с поворотом на 90, 180

Посмотрите видео установленных нами забежных лестниц:

Так же наш Завод устанавливает такие лестницы “под ключ”, обшивая каркасы деревом.

Готовая конструкция на металлокаркасе с четырьмя забежными ступенями.

Лестница с двумя забежными ступенями, с подсветкой.

Лестница с двумя забежными ступенями.

Лестница с шестью забежными ступенями.

Лестница с двумя забежными ступенями.

Как вы видите на фото, лестницы могут быть с разным количеством забежных ступеней: как правило делают 2,4,6, реже 3 или 5. Чаще всего эти ступени делают четным количеством, чтобы конструкция была удобнее и шаг человека при спуске или при подъеме не сбивался на них.

Но в индивидуальных случаях приходится делать нечетное количество.

Лестница с тремя забежными ступенями, обшитая ясенем. Лестница с тремя забежными ступенями.

Так же можно миксовать такие ступени с межэтажными площадками:

Обратите внимание, под межэтажной площадкой находится дверь и мы не могли там сделать забежные (было несколько способов, но это заказчика не устраивало). Поэтому остался один вариант- микс между такими ступенями и площадкой

Стандартные размеры, длины и ширины;
Размеры проема, где будет находиться забежная лестница;
Ну и самое пожалуй основное это геометрические размеры ступеней.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

Стандартные размеры, длины и ширины;
Размеры проема, где будет находиться забежная лестница;
Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

На узких участках наиболее удобным размером считается 100 мм.
В центральной части ступени усредненный размер необходимо сводить к 250 мм.
Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

- - - Сделать процесс установки быстро;
    - Самостоятельные чертежи сэкономят средства;
    - Включить в процесс разработки плана будущей конструкции фантазию;
    - Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
    - Ощутить себя настоящим хозяином дома;
    - Исключить банальные шаблоны из стен собственного дома;
    - Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Часто изготавливают бетонные лестницы. Они могут быть различных форм. Бетонные лестницы тихие ( не издают шума и вибрации при ходьбе по ним). Но они очень тяжелые и под них нужно устраивать специальное усиленное основание, которое выдержит вес конструкции. Бетонные лестницы необходимо облицовывать керамической плиткой или натуральным камнем, а это делает лестницу намного дороже.

Изготовление лестницы всегда начинается с расчета количества ступеней, их размера по высоте и глубине. Об этом смотрите моё видео:

Между стеной и лестницей я оставил щель для того чтобы можно было клеить обои, и это придало лестнице лёгкость.

Кованые перила приварены к профилю с боку. Если перила установить классическим способом (по краю ступеней), это сделает лестницу немного уже. А в этой конструкции перила никак не заужают лестницу. Перила можно изготовить самостоятельно из металла или из дерева, а можно заказать кованые по вашим размерам.

О том как правильно расположить лестницу согласно рекомендациям Фэн Шуй читайте здесь.

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

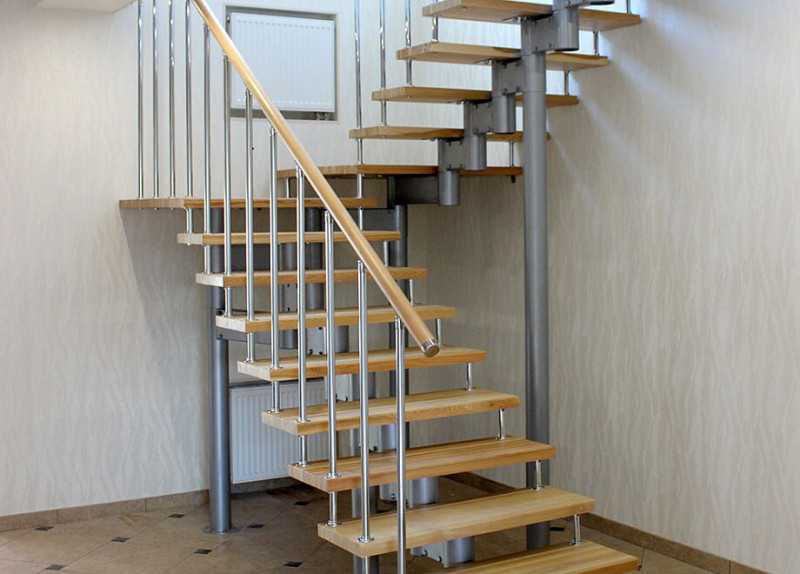

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.

Порядок расчета

Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
Шаг 8. Подступенки (опционально) – возможность использования подступенков.
Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
Шаг 10. Опорные балки жесткости – толщина, ширина.
Шаг 11. Параметры опорного столба – сторона сечения.
Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

два швеллера устанавливались параллельно друг другу;
между ними наваривались контуры из металлического уголка;
в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
Цена профиля не является неподъемной и вполне по карману обычной семье;
Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

Сварочный аппарат и пачку электродов к нему;
Болгарка и круги по металлу;
Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Этап №4 – точный расчёт размеров лестницы

Все элементы в лестничной конструкции взаимосвязаны между собой. Произвести их подсчёт помогут элементарные знания по геометрии. Главными параметрами, с которых следует начинать — это длина и ширина конструкции. Рассмотрим пример расчёта для комнаты, которая не ограничена пространством для установки двухмаршевой лестницы.

Начинают с вычисления длины лестницы. Определить её можно следующим способом:

К высоте комнаты прибавляется толщина перекрытия. Для данного примера высота комнаты составляет 3000 мм, а перекрытия 200 мм. В результате получают 3200 мм. Затем полученный результат делят на 160 мм, то есть на высоту ступенек, и получают 20. Это означает, что количество ступеней в этом случае равно 20.

Далее необходимо определиться с шириной ступени. Специалисты рекомендуют устраивать их шириной в 300 мм. Если учесть уровень выноса ступени, то для определения длины лестницы необходимо умножить количество ступеней на 250 мм. В итоге получают конструкцию длиной 5000 мм.

На следующем этапе приступают к расчёту ширины двухмаршевой деревянной лестницы. Выполняется он следующим способом: из высоты комнаты вычитают ширину просвета, который по нормам составляет 1900 мм. В итоге получаем результат 1100 мм. Затем необходимо его разделить на параметр высоты ступени – 160 мм, в результате чего получают число ступеней, над которыми размещают перекрытие. В этом случае получается приблизительно 7 ступеней.

Оставшиеся 13 ступеней размещают в зоне отсутствия перекрытий. В противном случае передвижение по ним будет не комфортным. Так, ширина ступени в этом случае составляет 300 мм, ширину прохода рассчитывают по формуле 13 умножают на 300 мм и получают 3900 мм.

Основные параметры

Металлическая лестница из профильной трубы будет отлично изготовлена при правильном проектировании, если инженер заранее подобрал:

— Количество пролетов; — Значение угла уклона, которое не меняется для каждого пролета. Их количество значения не имеет, главное – единство показателя; — Высоту пролета; — Характеристики ступенек: ширину, количество, высоту; — Способ соединения при наличии минимум двух пролетов (забежные ступеньки или площадку); — Габариты проема под лестницу.

Расчет проводится на основе индивидуальных замеров, поскольку они будут отличаться в конкретном помещении. Металлокаркас для лестницы из профильной трубы нужно создавать и с учетом среднестатистической длины шага. В противном случае использование лестницы будет некомфортным.

Другим важным аспектом для человека является выбор параметров ступенек. Сняв все замеры и выполнив расчеты, нужно нарисовать чертеж, указав все размеры итоговой конструкции.

Этап №3 – расчёт параметров

При устройстве лестницы с поворотными ступенями на 180 градусов необходимо знать, какие параметры обязательно учитываются и как правильно их рассчитать. По рекомендациям профессионалов, достаточно учесть несколько основных факторов, чтобы конструкция имела презентабельный вид, была удобна и безопасна в эксплуатации.

Высота лестницы

Высотой лестницы является величина, которая выражает расстояние от уровня пола до перекрытия первого этажа. Обычно верхний конец конструкции упирается в потолок. Непосредственно над конструкцией делается проём для удобства передвижения. Следующий нюанс, который необходимо учесть для практичности конструкции, это расстояние от ступени до потолка. Для этого учитывается рост самого высокого человека в семье и прибавляется 10 см.

Длина лестницы (длина марша)

В тех случаях, когда обустраивается маршевая лестница в 180 градусов с площадкой традиционного типа, её длина приравнивается к длине одномаршевого пролёта или сумме маршей, на которые она разделяется. В последнем случае необходимо прибавлять и длину площадки, которая монтируется между ними.

Если речь идёт о винтовой конструкции, то рассчитать необходимо среднюю длину марша. Замеры нужно определять на расстоянии 50 см от края пролета. Аналогичные расчёты выполняют и для лестницы с забежными ступенями.

Ширина лестницы в частном доме

Шириной лестницы является параметр, выражающий расстояние между двумя поручнями конструкции или от стены до поручня. По стандартам она может составлять:

900-1000 мм;
1250 мм;
1500 мм.

Многие нормативные документы предполагают определённые стандарты некоторых значений, которые необходимо учитывать при составлении проекта лестницы.

Ширина маршевой лестницы

Определённые параметры ширины маршевой лестницы определяют её функциональность:

1500 мм – конструкция, обеспечивающая высокий уровень комфорта;
1000-1200 мм – модель с такой шириной гарантирует комфортное пользование;
800-1000 мм – это рекомендуемая ширина для конструкции, которая располагается непосредственно у стены;
параметры меньше 800 мм подходят для устройства конструкций вспомогательного типа.

Ширина винтовой лестницы

Винтовая лестница может обустраиваться со следующими параметрами ширины: 1400 мм – для полноценного комфортного использования, 1100 мм – минимальные параметры. Причиной этому является форма забежных ступеней — они сужаются к центру, следовательно, полезная площадь уменьшается. Компенсируется это за счёт ширины устройства.

Угол наклона лестницы (крутизна)

Важным параметром для удобного пользования лестницей является угол её наклона. Для каждого вида он разный. Несмотря на то, что большой угол наклона позволяет значительно сэкономить пространство в доме, лестница становится менее комфортной.

Приведём некоторые нормы, которые обычно используют для устройства лестниц в отношении их крутизны:

пожарные и хозяйственные виды, устанавливаемые непосредственно на стены – от 75 до 90;
лестницы приставного типа – от 45 до 75;
конструкции для жилых помещений – от 20 до 75;
для пандусов подходят параметры от 0 до 24.

Число ступеней лестницы

Следующий вопрос, на который следует ответить при проектировании, количество ступеней. В этом плане норм не существует. Всё зависит от длины лестницы. Специалисты рекомендуют делать одинаковое количество ступеней в каждом марше. Но, на практике не всегда так получается.

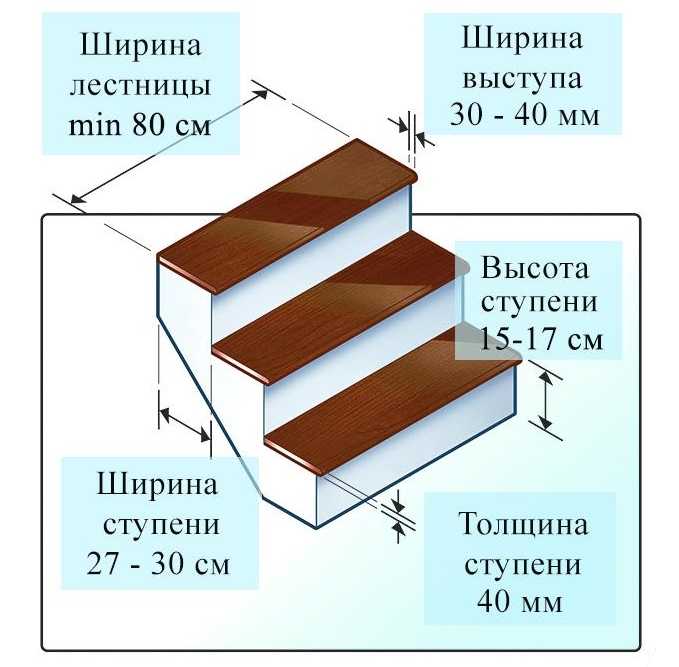

Высота поступи (расстояние между ступенями лестницы)

Оптимальный вариант для комфортного передвижения по лестнице является высота поступи в 150 мм. Часто при устройстве конструкции возникает проблема лишней высоты. Её легко устранить путём регулирования этого параметра между первой и второй ступенькой или последней и предпоследней.

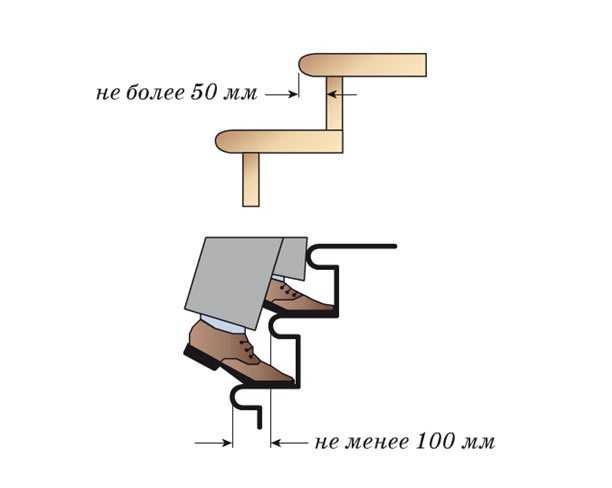

Шаг лестницы (ширина ступени)

Удобное перемещение по лестничной конструкции обеспечивает расположение ступни человека на ступени. Обеспечить это может только ширина элемента не менее 230 мм. Реально в обиходе можно встретить лестницы с шагом и 100 мм, но удобства достичь в этом случае невозможно. Часто это заканчиваются травмами. Привносят неудобство в использовании и ступени шириной свыше 650 мм, так как через них постоянно сбиваются и оступаются.

Это рекомендуемые значения для безопасного передвижения

Длина ступени лестницы

Параметр длины ступеньки определяется строением деревянной лестницы. В том случае, если она состоит из двойной тетивы, длина ступеньки равна расстоянию между ними (минимальное значение — 80 см). Конструкция на косоуре предполагает длину элементов по желанию заказчиков.

Длина ступени соответствует ширине лестничного марша

Этап №1 – выбор формы и вида

Особенностью монтажа поворотной лестницы в частном доме является тот факт, что здесь не требуется беспрекословно придерживаться всех норм и ГОСТов. Но, основные моменты необходимо сохранить, в противном случае пренебрежение ими может повлечь за собой понижение степени безопасности. Прежде чем выбрать нужную вам модель лестницы, необходимо определиться с формой каркаса, а также изучить особенности той или иной конструкции.

Форма каркаса

Лестница может быть изготовлена как из дерева, так и из металла. В любом случае её каркас имеет три варианта устройства:

Косоуры. Предполагается использование одной или двух несущих балок. На них монтируются ступеньки.

Больцы. С одной стороны ступени крепятся к стене, с другой – к полу и потолку при помощи металлических стержней.

Конструктивная особенность

По особенностям своей конструкции лестницы подразделяют на такие виды:

Маршевого типа. В конструкцию входят отдельные марши. По их количеству лестницы подразделяются на одно-, двух- и более маршевые. По своей форме бывают прямые, лестницы на 180 градусов с площадкой или с забежными ступенями. Последние чаще встречаются с обеспечением поворота на 900, 1800, 3600.

Винтового типа. Такие лестницы имеют поворот вокруг своей оси. Их используют, если в доме не хватает свободного пространства для маршевой конструкции. Но, существуют трудности в их расчёте и монтаже.

Складного типа. Такой вариант лестниц относится к переносному виду. Для стационарной установки они не подходят.

На видео: деревянная лестница с забежными ступенями (опыт горожанки).
