Стропильная система с фронтонами для двухскатной крыши своими руками. отделка, подшивка, как завязывать и сделать монтаж (117 фото)

Монтаж стропильной системы трехскатной крыши

Трехскатная кровля устанавливается с монтажа мауэрлата на стены дома, на которые предварительно устраивается железобетонный армированный пояс. Для домов, которые выполняются из бруса или оцилиндрованного бруса, не нужны устройства армопояса, потому что в таких случаях мауэрлатом являются верхние венцы стен.

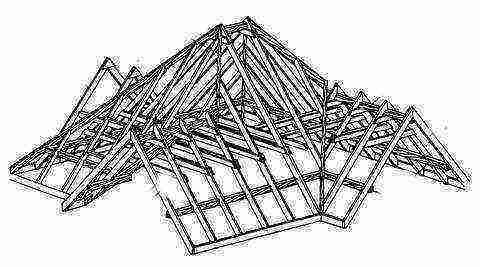

Стропильная система трехскатной крыши — узлы примыкания

Затем производится установка стропильной системы по подобию и образу двухскатной крыши, однако, с единственным отклонением.

1 конец конькового бруса в точке, где будут соединяться диагональные стропила и конек, опираться должен на вертикальную стойку сечения.

Установка стойки может производиться на потолочной поперечной балке или на затяжке. Это зависит от того, какой будет чердак – холодным или жилым помещением. Помимо этого крепление опорной вертикальной стойки необходимо для надежности системой ригелей и подкосов.

В процессе устройства крыши с 3-мя скатами на треугольном скате крепление диагональных стропил может производиться с использованием нарожников и может осуществляться при больших пролетах шпренгельных ферм, крыши. Все также зависит от конфигурации крыши и функциональности пространства чердака. Установка стропил со стороны скатов трапециевидной формы выполняется в шагом 0,6-0,9 метров, зависимо от типа используемого утеплителя для подкровельного пространства, если нужна утепленная мансарда.

Установка двух диагональных стропил производится в тех случаях, когда на сторону выходит мансардное или слуховое окно, которое связывается с основой стропильной системы по иным законам. Иначе ставят 3 стропильных ноги.

Упираться диагональные стропилы должны в углы мауэрлата, которые лежит на стенах, сходящихся под 90 градусов.
При небольшом пролете третье стропило заменяется ригелями и нарожниками, к которым в дальнейшем фиксируется обрешетка.
Крепление стропил к мауэрлату осуществляется с помощью врубок, делающихся на стропилах на глубине не больше ¼ ширины стропильной доски.
Врубки не делаются в мауэрлате, чтобы не ослабить его несущую способность и прочность.
Выпускаются диагональные стропила за границы стена на 40-50 сантиметров, тем самым происходит регулировка свеса крыши.

На эту же длину выпускают, и стропильные ноги на 2-скатной части крыши. Фронтон, который получается в результате соединения 2-х скатов трапециевидной формы, если другое не предусматривается в проекте ниши (лестница, двери, окна). Укладка обрешетки осуществляется с шагом, зависимо от используемого кровельного материала.

Трехщипцовая крыша — какая она ↑

Многощипцовые крыши подходят для домов, имеющих по плану квадратное или многоугольное горизонтальное сечение. Для них характерно присутствие различных пристроек разной высоты, мансардных помещений на чердаке, для которых необходимо особое боковое освещение. В числе основных отличий такой кровли – наличие как ендова, ребер, разжелобков, фронтонов.

Трехфронтонная – это смешанная конструкция двух типов крыш: вальмовой и обычной двухскатной. Сооружение получается прочным и надежным и неординарным. Не новое по сути, при использовании современных материалов для кровли оно приобретает совершенно другой, оригинальный вид.

Трехфронтонной может быть у всего строения или же отдельной его пристройки, что придает всему сооружению нестандартный вид. Такая кровля поможет оригинально выделить верхний этаж здания, террасу, веранду или его входную зону. Очень популярна прозрачная кровля с тремя фронтонами для покрытия помещения зимнего сада. Использование стекла и необычность формы придают изящность и некоторую загадочность строению.

К основным несущим элементам в конструкции трехфронтонного типа относят:

стропила;
особые коньковые прогоны;
затяжки, в большом количестве;
балки перекрытия;
стойки,
мауэрлат.

Последний компонент играет важную роль в перераспределении всех нагрузок, испытываемых кровлей, на стены дома. Стропила в верхней части соединяют прогоном, выполненным из соединенных друг с другом брусков или досок. В определенных случаях может появиться необходимость в дополнительных промежуточных прогонах.

При расчете длины стропильных ног нужно учитывать, что по длине диагональные стропила больше накосных и, возможно, их придется наращивать.

Главная трудность, как правильно собрать стропильную систему, в устройстве узла, где накосные элементы стыкуются с одним концом конька, а диагональные – с другим. В этих узлах одновременно стыкуются три стропила

Важно, чтобы при этом соблюдалась перпендикулярность центральных стропил всех скатов и конькового бруса

После завершения установки необходимо позаботиться об устройстве гидроизоляции. Изоляция должна быть уложена в направлении, перпендикулярном по отношению к скату. Гидроизоляционная пленка укладывается с небольшим напуском. Особого внимания требует гидроизоляция ендова кровли, поскольку именно на этих участках накапливается влага, сходящая с кровли. Другими этапами являются:

устройство обрешетки, чаще из брусков,
укладка теплоизоляции и, конечно,
материала для кровли.

Следующим шагом после выполнения расчета, то есть:

размеров всех элементов,
просчета климатических нагрузок (снег, ветер и т. д.),
сечения и длины стропил и другого переходят непосредственно к монтажным работам.

По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.

Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.

В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.

Трехфронтонная крыша на примере устройства выхода на балкон ↑

Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.

Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.

При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.

Если в выходе на балкон продлить систему стропил ее крыши в направлении, перпендикулярном фронтону, и в то же время продлить также ендовы до кровельного свеса, она сможет отлично перекрыть пристройку с примыканием к дому, или же площадку у двери на входе.

https://youtube.com/watch?v=OdcQZPgffvw

2018 stylekrov.ru

Стропильная система трехфронтонной крыши: особенности устройства

В современном строительстве присутствуют крыши самых разнообразных типов., Среди них особой оригинальностью отличаются многощипцовые, причем ни сложность конструкции, ни высокая стоимость не могут остудить желания завершить свою постройку столь интересным способом.

Cтропильная система трехфронтонной крыши довольно сложна , тем не менее ее нередко используют в частном строительстве. В ее конструкции сочетаются оба типа стропил – висячие и наслонные. Вот почему проект такой кровли требует тщательного расчета , в частности, сечения брусьев, шаг их установки, необходимость устройства дополнительных элементов для придания жесткости конструкции и точность исполнения.

Декоративное оформление элементов крыши после монтажа

Последний этап завершения экстерьера кровли – устройство торцевой стены, или фронтона двускатной крыши. Это позволит замаскировать пустоты в Л-образной конструкции скатов, которые опираются «ногами» на карниз. В двускатной кровле таких торцов два. Они выполняют важную функцию, являясь остовом для стропил.

Для деревянной постройки достаточно легкой отделки, которая осуществляется после того, как монтаж двускатной крыши и кровельного покрытия полностью завершен. Можно обшить фронтон вагонкой, выполненной из дерева или пластика.

Если выбор сделан в пользу пластика, его лучше прикрепить на фанерный лист, который фиксируется к обрешетке посредством саморезов. Это нужно для термоизоляции подкрышного пространства, ведь пластик сам по себе не способен удерживать тепло.

Панели соединяются между собой специальными замками, которые расположены в кромках по всей длине. Сайдинг может укладываться как по горизонтали, так и по вертикали.

Углы и края оформляются посредством доборных деталей, которые желательно приобретать от того же производителя, что и сама обшивка.

Важно помнить и о необходимости ветрозащитного и гидрозащитного слоя, который крепится на обрешетку под декоративную обшивку

Пример сооружения трехфронтонной конструкции

Рассмотрим пример строительства крыши с тремя фронтонами, один их которых будет ниже, чем расположенные друг против друга его парные аналоги. Это весьма распространенный вариант проектирования загородных домов с крупным эркером, перекрытым собственной скатной крышей.

Сопряжение скатов эркера с основными скатами формирует две ендовы, для сооружения которых используются сдвоенные доски. Т.к. планируется устройство мансарды, установлена будет только одна центральная стойка, требующаяся для опирания расположенного ниже прогона, присоединяемого торцом к главной коньковой балке.

Этот узел в обычных трехфронтонных крышах с расположением прогонов на одной высоте не усиливается стойкой без необходимости. Направленный перпендикулярно к основному коньковому брусу элемент в таких ситуациях устанавливается на металлический оцинкованный кронштейн или на прибитый к основной балке опорный брусок.

Монтируемые в половинах пролета балки относятся к категории вспомогательных элементов. Их демонтируют перед отделкой мансарды. Для изготовления временных опор подойдет доска 50×150 мм. Центральная стационарная стойка будет довольно солидно нагружена, потому для ее изготовления применяется брус 100×150 мм.

Следует учесть, что одной даже мощной опоры для разгрузки трехфронтонной конструкции недостаточно. К тому же диагональные стропилины ендов будут тоже опираться на нее через прогон эркера. Поэтому центральную стойку усиливают подкосом, упирающимся в ответвление прогона и в мауэрлат внутренней несущей стены. Планировку мансарды следует проводить с ориентиром на указанное обстоятельство.

Фиксация Т-образной конструкции к фронтонам производится на стальные кронштейны, которые необходимо заранее закрепить на положенном месте с учетом проектной высоты. Установка кронштейнов производится так, чтобы каркас крыши оказался выше линии фронтонов примерно на половину толщины стропилины.

После устройства каркаса к торцам крайних стропильных ног будут крепиться выноса, часть которых лежит на кирпичном фронтоне, часть формирует фронтонный свес. Перед установкой выносов – укороченных стропильных ног, прикрепляемых по схеме поперечного лобового упора, на фронтоны укладывается рубероид или подобная рулонная гидроизоляция.

Краткий алгоритм сооружения Т-образной крыши выглядит следующим образом:

Установка мауэрлата по периметру будущей крыши. В сооружении основания для устройства стропильной системы в нашем примере используется брус 100×150 мм.
Монтаж балок перекрытия. Их изготавливают из бруса 100×150 мм или поставленной на ребро доски 50×150 мм. Первыми устанавливаются крайние балки, между которыми натягивается шнур. После контроля их положения и крепления проводится монтаж рядовых балок с шагом 60 – 80 см.
Для удобства производства работ по закрепленным балкам свободно укладывается доска.
Установка основной опоры согласно проектным данным. Ее фиксация производится с помощью металлических уголков или пришитых с двух сторон деревянных накладок.
Установка вспомогательных стоек в серединах двух частей основного пролета и в середине ответвления Т-образной крыши.
Установка кронштейнов для укладки прогонов.
Укладка прогонных балок с фиксацией в кронштейнах. Крепление прогона ответвления производится с помощью металлических зубчатых деталей или опорного бруска.
Контроль качества установки прогонов. Проводится с помощью натянутой шнурки, отвеса и строительного уровня. При необходимости выполняется корректировка положения элементов конструкции.
Изготовление и установка рядовых цельных стропилин.
Изготовление и установка диагональной стропильной ноги, сшитой из пары досок.
Изготовление и установка нарожников – укороченных стропилин, формирующих скаты ендов.
Точка состыковки диагональных стропильных ног с прогоном ответвления Т-образной крыши усиливается установкой подкоса,

В завершении в точке присоединения диагональных стропилин устанавливается еще одна укороченная стропильная нога, проложенная от основного прогона к нижележащей балке. Она должна быть строго параллельна стропилинам основных скатов крыши. Для ее примерки на месте соседние стропила соединяются шнуркой, которая поможет провести точную разметку.

После по фронтонам ставят выноса, а затем по готовой стропильной системе монтируют обрешетку под крепление покрытия.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Особенности конструкции

К основным несущим элементам в конструкции трехфронтонного типа относят:

стропила;
особые коньковые прогоны;
затяжки, в большом количестве;
балки перекрытия;
стойки,
мауэрлат.

При нужно учитывать, что по длине диагональные стропила больше накосных и, возможно, их придется наращивать.

Важно, чтобы при этом соблюдалась перпендикулярность центральных стропил всех скатов и конькового бруса

После завершения установки необходимо позаботиться об устройстве гидроизоляции. Изоляция должна быть уложена в направлении, перпендикулярном по отношению к скату. укладывается с небольшим напуском. Особого внимания требует гидроизоляция ендова кровли, поскольку именно на этих участках накапливается влага, сходящая с кровли. Другими этапами являются:

устройство обрешетки, чаще из брусков,
укладка теплоизоляции и, конечно,
материала для кровли.

Особенности щипцовых конструкций

Если вы решили возводить многощипцовую крышу, используйте качественный материал для устройства ее стропильной системы. Стропильная система должна выдерживать любые нагрузки, исключать разрушения либо деформации несущих элементов в доме. Придерживаясь рекомендаций и соблюдая всех правила и нормы, конструкция будет:

практичной и привлекательной;
надежной и устойчивой.

Многощипцовый тип крыши имеет сложные и трудоемкие процессы, требующие знаний и опыта специалистов. Несмотря на некоторые недостатки, связанные с архитектурными особенностями, щипцовая конструкция считается эстетичной, привлекательной, а главное обладает высокими техническими и эксплуатационными характеристиками.

http://stylekrov.ru/stropilnaya-sistema-trexfrontonnoj-kryshi-osobennosti-ustrojstva.htmlhttp://roof-tops.ru/montazh/tryoxfrontonnaya-krysha-svoimi-rukami/http://build-experts.ru/mnogoshhipcovaya-krysha/

голоса

Рейтинг статьи

Устройство стропильных систем

Висячая стропильная система

Разновидности висячих стропил.

Основные элементы несложной конструкции такого типа:

стропильная нога;
мауэрлат;
дополнительные связи.

Основным признаком висячих стропил является возникающий между ними распор. Они имеют только две точки опоры (на стены здания) и работают на изгиб и сжатие. Такая стропильная система создает сильную горизонтальную распирающую нагрузку, часть которой передается стенам. Для уменьшения такого усилия у основания стропильных ног необходим монтаж затяжки, которая одновременно будет служить и балкой перекрытия. Чем выше от внешних стен она находится, тем больше сечение и надежней крепление такая балка должна иметь. Также для таких целей следует использовать укрепленный железобетонным поясом мауэрлат.

В процессе устройства получается стропильная ферма виде треугольника. В случае образования слишком большого пролета она может иметь дополнительные связи. Вверху висячие стропильные ноги можно соединить встык или вполдерева. В большинстве случаев применяются такие деревянные стропильные конструкции при наличии пролетов до 9 м. Уклоны для крыш под такой вид стропильной конструкции рекомендуется назначать в пределах 25º…45º.

Схема крепления стропил к мауэрлату.

Преимущества использования висячих стропил:

высокая жесткость конструкции;
несложный монтаж для пролетов до 9 м;
простая схема расчета конструкции;
отсутствие сложных узловых соединений в системе.

Висячие стропила в большинстве случаев применяются для жилых домов с двускатной крышей, нежилых зданий (1-3 этажа), имеющих свободную планировку верхнего этажа либо с отсутствием каркаса или внутренних несущих продольных стен.

Наслонные несущие системы

Наслонная стропильная конструкция устанавливается в домах, имеющих среднюю несущую стеновую перегородку или столбчатые промежуточные опоры. Стропила в данном случае будут представлять собой наклонные балки, которые пятками упираются в наружные несущие стены, а опорой для верхушки служит коньковый прогон. В свою очередь коньковый прогон поддерживается вертикальными стойками, упирающимися на внутреннюю несущую стену.

Именно такое устройство позволяет этим элементам работать только на изгиб. Если при монтаже образовался слишком большой пролет, тогда деревянную конструкцию кровли дополняют подкосы, горизонтальные затяжки и дополнительные ветровые связи.

Разновидности наслонных стропил.

Основным преимуществом данного вида стропильной системы является ее облегченная конструкция, независимо от ширины дома, так как требуется гораздо меньше пиломатериалов. Кроме того, она считается и наиболее долговечной, так как находится в условиях постоянного сквозного проветривания. Такой фактор препятствует возможному ее загниванию. Монтаж наслонной системы может быть выполнен с лежнем, с подкладками и со шпренгелями под стойку.

Деревянные стропильные системы включают следующие элементы:

стропильные ноги;
мауэрлат;
коньковый прогон;
лежни (подкладки либо шпренгели);
стойки;
подкосы;
распорки.

Рассмотрим подробнее значение каждого элемента для стропильной конструкции.

Наслонные стропила. Основными частями в системах такого типа являются стропильные ноги, принимающие на себя основные нагрузки и далее распределяющие их на наружные и внутренние опоры. Устанавливаются они при длине пролета от 4,5…6 м и выполняются из бревен, диаметр которых равен 18…20 см. При наличии дополнительной опоры можно увеличить ширину перекрытия до 12 м, а двух – до 15 м.

Пример закрепления узла опирания стойки.

У таких брусьев обычно стесывается верхний кант, что облегчает монтаж обрешетки. Чаще всего на изготовление стропильных ног подбираются доски, имеющие размер 6х22 см. Но более точные размеры сечений определяются с помощью специальных формул или таблиц. В среднем они соответствуют:

Бревно – d 12 см.
Пластины – d/2 – 14/2 см.
Доски – 4х15.

Для прочности соединения используются болты, нагели и скобы, а также зуб и пластины из металла. Чтобы избежать попадания осадков на нижнюю часть стропильной системы, осуществляется монтаж отвесов. Технологический процесс установки кровли предполагает ее вынос за границы внешних стен на 50 см. Карнизный отвес должен быть не менее 550 мм.

Все опорные поверхности должны быть горизонтальными, в противном случае может возникнуть распор или нога начнет сползать. Ни в коем случае нельзя делать врезку в мауэрлат и прогон, так как происходит ослабление бруса и прогона, что способствует загниванию при попадании влаги в эти места.

https://youtube.com/watch?v=52Oid8iAZEg

Расчёт конструкции

В основе расчёта конструкции лежит составление небольшого плана кровли в соответствии с произведёнными замерами. Для этого понадобятся данные по длине периметра крыши. Её измеряют по имеющимся стенам. Чтобы определить необходимую длину стропильных ног, сначала определяются с уклоном. Причём чем он больше, тем быстрее будет сходить снег, но тем большие ветровые нагрузки придутся на кровельную систему. Поэтому оптимальной величиной считается уклон в 30-45 градусов.

При расчёте длины стропил учитывают и свес крыши за стены дома. Он должен составлять не менее 50 сантиметров. Такое мероприятие позволит защитить стены дома, фундамент и отмостку от осадков, спускающихся с крыши. После того, как эти параметры выбраны, расчёт стропил можно произвести, используя теорему Пифагора, где они будут выступать в роли гипотенузы. А все необходимые для этого катеты можно найти путём замера.

Для определения необходимого сечения стропильных ног, а также потребности в дополнительных рёбрах жёсткости, проводят расчёт нагрузок — временных, снеговых и ветровых. Это можно сделать с помощью соответствующего СП или используя программы для расчёта, которые находятся в свободном доступе в интернете.

Также сечение стропил может увеличиться при условии необходимости использования нескольких слоёв утеплителя. Этот фактор зависит от района строительства.

Способы завязывания франтона стропильной системы двухскатной крыши

Фронтоны устанавливаются с обеих сторон расположенного под крышей чердачного пространства. Они выполняют опорную функцию для стропиловочной системы и защищают подкровельное пространство от осадков, ветра и других природных явлений. Имеющиеся у стропильной системы двухскатной крыши способы завязывания фронтона несложные и понять их устройство (с применением знаний на практике), могут даже начинающие строители.

Кровля с двумя скатными плоскостями — одна из самых распространенных. Её основные достоинства — простая конструкция, несложное проектирование, отсутствие усложненных конструктивных деталей делают такую крышу одной из самых удачных и надежных для возведения на индивидуальных домах.

Две плоских поверхности с одинаковой площадью такой крыши или с небольшим разбросом по значению угла уклона и изменение коньковой оси способствуют упрощению схода осадков, имеют меньше сложных участков (чем у крыш других типов), опасных для накопления влаги и снеговых наносов.

Такая кровля включает: 2 скатных поверхности с разными или одинаковыми (чаще) углами уклона и площадями, а также 2 фронтона (называемых щипцовыми стенками) — стенок с торцевых (боковых) сторон кровли, которые не являются, непосредственно, составляющими стропиловочной системы и скатных плоскостей. Обычно фронтоны делают из другого (чем стенки дома) стройматериала.

Преимущества и недостатки

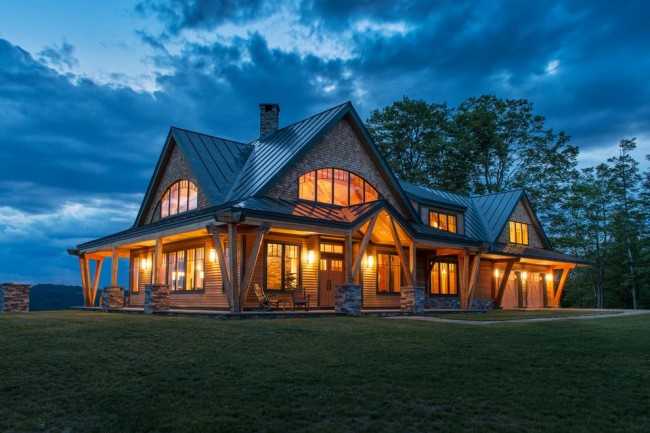

На фото представлена крыша многощипцовая частного дома. У многощипцовой крыши имеется ряд преимуществ, к которым можно отнести следующее:

надежная, долговечная и прочная конструкция;
за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
идеально сочетается с любой архитектурной формой;
наличие сбалансированной стропильной системы;
оригинальная и изящная форма;
высокие эксплуатационные характеристики.

Для информации! Мансардная крыша идеально вписывается в формат многощипцовой конструкции и увеличивает полезную площадь.

Из недостатков многощипцовой крыши можно отметить следующее:

сложность выполнения монтажных работ;
устройство большого количества ендов;
большой расход строительных и кровельных материалов;
сложные процессы обустройства многоскатной кровли;
сложный уход и обслуживание конструкции.

Стоит отметить, выполнение устройства и возведения щипцовых элементов лучше доверить профессионалам, это поможет избежать ошибок в работе и значительно сэкономит расходы.

Конструкция фронтонов из кирпича

Когда планируется возводить стены из кирпича, все три фронтона тоже желательно делать кирпичными. В том месте, в котором планируется возводить фронтоны крыши (дом с торцевых сторон), необходимо поднять кирпичную кладку на два ряда, однако, теперь уже не на всю толщину стены, а на толщину фронтонной стенки.

Схема утепления фронтона из кирпича.

Внутренняя сторона толщины стенки должна быть оставлена свободной. Это необходимо для того, чтобы была возможность произвести укладку мауэрлата или для устройства армопояса перед процессом укладки мауэрлата.

Армопояс необходимо заливать по всему периметру строения. Тем самым может быть создана жесткая конструкция, которая сможет препятствовать растягивающим усилиям стропила. Если планируется залить армопояс только лишь по стенам, на которые опираются стропила, усилия от них могут раздвигать стены на верхнем уровне. Это может привести не к самым лучшим последствиям. Сплошной армированный железобетонный пояс способен отлично справиться с подобными усилиями стропила.

Для того чтобы сделать данный проект на крыше, необходимо учитывать следующее:

Перед тем как сделать подобную конструкцию из кирпича, необходимо установить рейку на середине торцевой стены, высота которой будет соответствовать высоте будущего конька.
Далее понадобится натянуть тонкие шнуры от верха рейки к углам стены. В конечном результате должен получиться равнобедренный треугольник. Это актуально в случае, если крыша дома будет иметь правильную геометрическую форму.
Во всех остальных случаях рейку необходимо выставлять в том месте, где планируется устройство конька.
Кирпичную кладку нужно вести строго в границах натянутых шнуров. При этом крайние грани кирпичей должны принять форму, которая будет соответствовать натянутому шнуру, к которому они примыкают.
С помощью использования данного метода в дальнейшем не будет необходимости стесывать лишние части кирпичей либо докладывать, при этом заделывая большие щели.
В случае широких фронтонов у крыши большой высоты с внутренней стороны необходимо выкладывать пилястры, которые могут понадобиться, чтобы сделать конструкцию более прочной.

https://youtube.com/watch?v=A-G9NjzGMp8

Стропильная система двухскатной крыши способы завязывания франтона

Выделяют для стропильной системы двухскатной крыши способов завязывания фронтона 2 вида: с использованием кирпича или с применением древесины.

Фронтон из древесины

Эта разновидность фронтона фактически является обшитым последним рядом стропилин. Его форма в точности повторяет очертания стропилин, если фронтон построен из брусьев или бревен, то он связывается обрешеточной конструкцией со стропиловочной системой.

Нужно учитывать, что брусья или бревна — массивные стройматериалы, не позволяющие возвести фронтон после постройки кровли. Каркасная разновидность такого фронтона может быть смонтирована после возведения кровли, так как деревянные доски — легко обрабатываемый стройматериал, имеющий небольшой вес, и его легко можно собрать на крыше.

Обычно фронтон из деревянных стройматериалов не рассматривается как самостоятельный элемент, который можно возводить одновременно с обустройством стропиловочной конструкции, так как его постройка не требует использования водных связывающих растворов. Кроме этого, одновременное возведение крыши и фронтона позволяет выполнить самую точную подгонку всех деталей обеих конструкций.

Кирпичный фронтон

Такая разновидность фронтона требует возведения перед обустройством стропиловочной конструкции. Иногда делают наоборот, и заполняют торец кровли кирпичом, но это этот вариант встречается очень редко, и чаще выполняется в силу сложившихся обстоятельств. На уже построенную щипцовую стенку необходимо установить поперечные балки, являющиеся несущими для стропилин. Поэтому края балок и фронтон должны быть строго ровными, чтобы не допустить искажения формы кровли.

Кирпичную кладку выполняют по натянутой веревке или шнуру, который одним концом прикрепляется к деревянному бруску, рейке или доске и обозначает самую верхнюю коньковую точку. Еще один конец веревки прикрепляется к нижней точке на мауэрлате. В верхней части бруса выполняется врезка под брусок конька, аналогичная выемка выполняется в нижней части — в основании мауэрлата.

Если скатные поверхности имеют большие площади, используют промежуточные дополнительные бруски, устанавливаемые на середине скатных плоскостей и служащие опорой для стропилин в средней их части. Дальнейшее размещение стропилин и деталей обрешеточной конструкции связывает прочно все несущие бруски друг с другом и служит для укрепления фронтона, защищая его от ветровых и других нагрузок.

Конструктивные особенности

Многощипцовая крыша — тип скатной конструкции, состоящей из множества щипцов, образующих по краям свесов фронтоны. Данный тип включает в себя три основных элемента:

большое количество ендов;
щипцы;
ребра и фронтоны.

По внешнему виду она представляет собой скатную конструкцию с наклонной поверхностью кровельных элементов к наружным стенам, за счет чего осадки и талая вода не застаиваются.

Основные конструкционные особенности состоят из возведения и обустройства ендовы, поэтому данный элемент требует тщательного расчета и соблюдения всех норм. От качественного обустройства ендовы зависит дальнейшая несущая способность и герметичность конструкции. Форма многощипцовой крыши может быть любой, все зависит от пожеланий застройщика. Скаты могут быть выполнены в виде треугольника или трапеции. Немаловажным элементом в строении конструкции является ребро. Ребро образуется от соединения скатов и представляет собой наружный угол. Четырехщипцовая крыша имеет четыре ребра, где скрепляются два ската. В качестве кровельных материалов можно использовать любое изделие, главное правильно выполнить каркас конструкции.

Видео о сооружении каркасов крыш по фронтонам

Ролик с подробным изложением нюансов строительства двухскатной крыши над коробкой с фронтонами из газобетона:

Сооружение крыши над мастерской:

Стропильная конструкция дома с тремя фронтонами:

https://youtube.com/watch?v=kAHuhscWtwo

Сооружение стропильных каркасов по фронтонам проводится проще и быстрее, чем устройство аналогичных крыш с каркасными торцевыми стенками. Однако расходы будут несколько выше. Следует помнить, что если прогон крепится к фронтону с оконным проемом, то между его верхней линией и местом фиксации коньковой балки должно быть не меньше шести рядов армированной кладки или должна быть установлена бетонная перемычка.

Источник
