Технологии строительства бытовок из сип панелей. Обзор

Бытовки собираются по панельной технологии. Изготовленные на заводе сендвич-панели разрезаются согласно составленным заранее чертежам, после чего скрепляются. Для соединения сип-элементов используются: деревянный брус, монтажная пена и саморезы. Разборные конструкции собираются без использования пены/клея.

Вагончик из сэндвич панелей цена

На сегодняшний день на рынке предлагается очень большое количество разнообразных временных сооружений – вагончиков, бытовок, быстровозводимых зданий. Такая популярность этих конструкций появилась не так давно, вместе с появлением современных материалов, которые позволяют сделать качественную, безопасную и, что самое главное, недорогую бытовку, потратив на это минимум времени. Наиболее популярным материалом для подобных временных сооружений стали сэндвич-панели. Вагончик из сэндвич панелей цена, которого доступна любому, является отличным выбором для любого случая.

Бытовки из сэндвич панелей

Но что если заказчику необходимо сооружение повышенной прочности для временного использования в труднодоступных местах?Чем прочнее изделие, тем больше времени занимает его установка и тем дороже обходится транспортировка.

Технологии изготовления бытовок

Прежде чем приступать к изучению вопроса «как построить бытовку своими руками?», нужно решить для себя, какая именно бытовка больше нравится или больше подходит. Распространены следующие конструкционные варианты бытовок:

Другая продукция

Нестандартизированные изделияИзделия из стали HardoxСэндвич-панели и металлоконструкцииБытовки и вахтовые поселки

Типовые технологические карты (ТТК) — Все для студента

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

1. Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
2. Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
3. Выпиливают 2 паза по центру коротких балок и крепят средний брус.

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после – боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

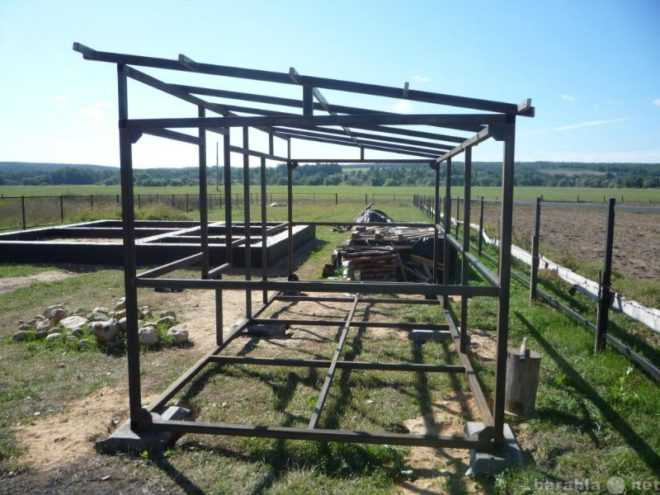

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

1. Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
2. Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
3. Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Проектирование бытовки из СИП панелей

При составлении проекта необходимо предусмотреть следующие моменты:

• сезонность бытовки;
• количество жильцов;
• возможность транспортировки в разобранном виде;
• необходимость проведения коммуникаций;
• тип крыши;
• наличие крыльца;
• количество дверей, окон, межкомнатных перегородок.

Перед строительством обязательно составляются чертежи либо эскизы будущей постройки с указанием всех габаритных размеров, местоположением дверей и окон, расположением стропильных ферм (при необходимости), способом обустройства пола и потолка.

Фундамент для бытовки традиционно обустраивается из блоков. Реже изготавливается свайный либо столбчатый вариант. Монолитные основания обустраиваются под многоэтажные варианты, под временные бытовки бетонное основание обычно не заливают.

Варианты конструкций

Наглядно ознакомиться с процессом возведения конструкций вы можете в следующем видео:

Варианты конструкции целиком зависят от назначения бытовки. Примеры:

бытовку – летнюю кухню стоит проектировать с вместительным крыльцом, двускатной крышей и минимум двумя окнами;
бытовка – дачный домик может быть выполнена в виде стандартного прямоугольного вагончика с одним окном, двухэтажного сооружения с мансардной крышей и маршевой лестницей, одноэтажной постройки в виде буквы Г и так далее;
бытовку – дачный сарай можно построить прямоугольной формы с плоской крышей (покрытие – битумная черепица) и одним окном;
в санитарно-бытовых вагончиках важно предусмотреть достаточное количество отдельных комнат и их организацию (моечная, туалет, парная, раздевалка и проч.).

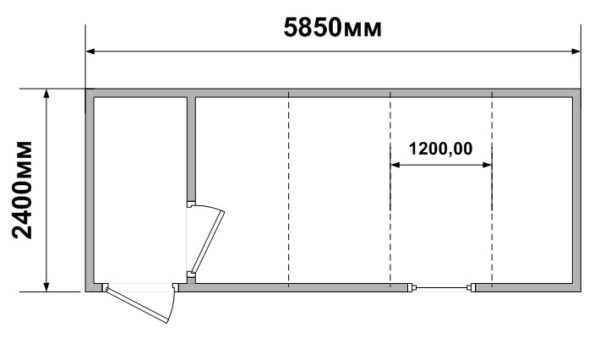

Схема простейшей бытовки.

Расчет примерных затрат

Таблица. Сендвич-панели. Ориентировочная стоимость

Размеры, м	Толщина утеплителя, мм	Область применения	Цена, руб
0,124 х 2,5 х 1,25	100	Внутренние перегородки, наружные стены времянок	3100
0,174 х 2,5 х 1,25	150	Наружные стены капитальных бытовок, перекрытия, пол	3450
0,224 х 2,5 х 1,25	200	Полы и перекрытия жилых бытовок	3750
0,124 х 1,25 х 2,8	100	Внутренние перегородки, наружные стены времянок (сезонных построек)	3500
0,174 х 1,25 х 2,8	150	Внутренние перегородки, наружные стены времянок (сезонных построек)	3750
0,224 х 0,625 х 2,5	200	Полы, усиленные перекрытия	210

Брус – от 6000 руб./куб.м.

Доска обрезная – от 5000 до 6500 руб./куб.м.

Инженерные сети:

• канализация (септик) – от 10 тыс.руб.;
• автономное водоснабжение (колодец) – от 80 тыс.руб.;
• электропроводка – от 30 тыс. руб.;
• электрическое воздушное отопление (конвекторы настенные) + принудительная вентиляция – от 20 тыс.руб.

Кровельные материалы:

• металлочерепица – от 225 руб./кв.м.;
• конек кровельный – от 360 руб./шт.;
• профилированный лист С-8 – от 260 руб./кв.м.;
• шифер цветной для кровли – от 255 руб./шт.;
• шифер плоский – от 565 руб./шт.;
• гибкая черепица – от 247 руб./кв.м.
• Входная дверь металлическая – от 11 тыс. руб.
• Окна – от 3 тыс. руб./шт.
• Крепеж – саморезы от 120 руб./упаковка.

Ориентировочная стоимость бытовок из сендвич-панелей площадью от 4 до 54 кв.м. составляет 35 – 750 тыс.руб в зависимости от комплектации.

Установка двери и окон

Правильная установка двери и окон в бытовку из сэндвич панелей имеет большое значение, так как это обеспечивает надежность конструкции и комфорт внутри помещения. Ниже представлена инструкция по установке двери и окон в бытовку из сэндвич панелей.

1. Подготовка отверстий

Перед установкой окон и двери необходимо подготовить отверстия в стенах бытовки. Для этого с помощью металлического профиля или деревянной обрешетки создайте рамку вокруг будущего окна или двери. Обрешетку установите по контуру отверстия и закрепите ее с помощью саморезов или гвоздей. Убедитесь, что рамка прочно закреплена и не имеет зазоров.

2. Установка окон

Установка окон в бытовку начинается с основания — подоконника. Используйте уровень, чтобы убедиться, что подоконник находится в горизонтальном положении. Затем установите оконные рамы в рамку отверстия и с помощью саморезов или крепежных элементов закрепите их. Убедитесь, что оконные рамы прочно закреплены и не имеют зазоров. При необходимости, для улучшения теплоизоляции, проклейте оконные рамы монтажной пеной.

3. Установка двери

Перед установкой двери проверьте, чтобы размеры отверстия соответствовали размерам дверной рамы. Если необходимо, отрежьте излишки стены или используйте деревянные бруски для создания подходящего размера отверстия. По аналогии с установкой окон, закрепите дверную раму в отверстие с помощью саморезов или крепежных элементов. Убедитесь, что дверная рама прочно закреплена и не имеет зазоров. Проверьте, чтобы дверь открывалась и закрывалась без проблем.

4. Закрепление и утепление

После установки окон и двери закрепите их дополнительно с помощью саморезов или крепежных элементов. Убедитесь, что все соединения прочные и надежные. Проведите утепление между рамкой отверстия и окном/дверью с помощью монтажной пены. Таким образом обеспечите дополнительную теплоизоляцию и герметичность конструкции.

В результате успешно выполненной установки двери и окон в бытовку из сэндвич панелей, вы обеспечите надежность, теплоизоляцию и комфорт внутри помещения. Следуйте инструкции и не забывайте про использование необходимых инструментов и крепежных элементов.

Выбор SIP-панелей для строительства бытовки

Сип-панель представляет собой утеплитель (пенополистирол / пенополиуретан / стекловолокно / минвата), с двух сторон к которому приклеены листы ОСП, то есть древесностружечный материал (стружка в комплексе со связующей смолой).

Сопротивление панелей теплопередаче составляет:

• толщина пенополистирола в панели составляет 100 мм, показатель сопротивления теплопередаче – 2,7-2,8 Вт/м ℃;
• при толщине пенополистирола в 224 мм – 5,2 Вт/м ℃.

При выборе панелей важно обращать внимание на качество. Изготовленные кустарно сендвич-панели не прессуются и не соответствуют должным требованиям прочности, тепло- и звукоизоляции.

Качественный слой утеплителя пожаробезопасен (не горюч), китайские подделки же не обладают таким свойством, при горении выделяя ядовитые газы

Качественный слой утеплителя пожаробезопасен (не горюч), китайские подделки же не обладают таким свойством, при горении выделяя ядовитые газы.

Таблица. Выбор SIP-панелей для строительства бытовки

Фирма производитель	Наружные плиты	Утеплитель	Размеры
«Хотвелл»	Egger Eurostrand OSB-3 E8, 12 мм	ПСБ-С-25Ф, 150 мм (самозатухающий фасадный пенополистирол)	По желанию заказчика
«Бауен Хаус»	Egger OSB-3	Пенополистирол ПСБ-С-25 ГОСТ и ПСБ-25 Baugut	2500х1250 мм 2800х1250 мм
«ЭкоЕвроДом»	OSB-3 E0, 9-12 мм	ПСБ-С-25Ф, 100-200 мм.	2800 х 1250 мм
«Строим Вместе»	Пенополистирол ПСБ-С-25, 150 мм	ОСП-3 Glunz, 9-12 мм	2500 х 1240 мм 2500 х 1740 мм 2500 х 2240 мм 1250 х 1240 мм 1250 х 1740 мм 6250 х 2240 мм
SIP Ателье	OSB Egger и Kronopol	ПСБ-С-25	Все размеры
Экодомстрой	OSB-3 Glunz Agepan	ПСБ-С М15Ф	Все размеры, толщина 120-164 мм
