Как установить стропильные ноги на балки перекрытия?
Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.
Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.
Соединение стропила с балкой без врубки
Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:
- Шаг 1. Возьмите строительный угольник и приложите его к доске.
- Шаг 2. Отметьте место реза на верхушке стропила.
- Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.
Вот как это выглядит на практике:
Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:
В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:
Виды врубки стропильной ноги в балку перекрытия
Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая, вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.
Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).
А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.
При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:
Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.
В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.
И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.
Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:
Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.
Что такое подстропильные балки и зачем они используются?
Главным предназначением подстропильных балок является передача нагрузки от кровли на стены здания. Они создают разделение между крышей и вертикальными стенами, что позволяет равномерно распределить и перенести нагрузку крыши на фундамент. Кроме того, подстропильные балки также служат важным элементом для создания пространства под крышей, которое можно использовать для хранения или дополнительных помещений.
Подстропильные балки могут быть выполнены из различных материалов, таких как дерево, сталь или бетон. В зависимости от конструкции и размеров здания, используются разные типы балок, например, простые прогибные балки, двутавровые балки или фермы. Каждый тип балки имеет свои особенности и преимущества, которые учитываются при проектировании и установке крыши.

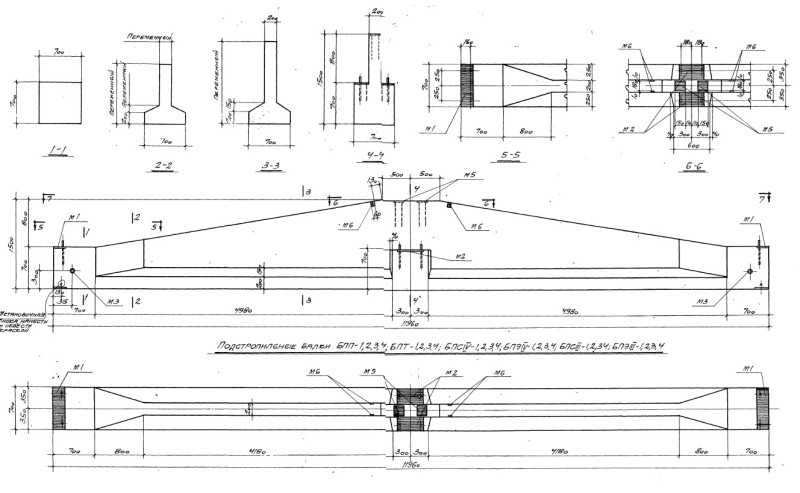

Маркировка ЖБ несущих элементов покрытия
В соответствии с государственными стандартами, сборные железобетонные части несущего каркаса покрытий, должны маркироваться и иметь следующие буквенные обозначения: БСП, БСО, БСД, БП и цифровые коды. Цифровые коды содержат информацию о типоразмерах поперечного сечения изделия и длина его расчетного пролета. Кроме того, цифровые индексы обозначают:
- категорийность изделия по нагрузочной способности;
- класс и вид примененной арматуры;
- марку бетона.
Заводы ЖБИ и ЖБК выпускают подобные составляющие из железобетона наиболее распространенных и традиционных видов и унифицированных типоразмеров. Но, бывают ситуации, когда, в силу конструктивных особенностей или нестандартных размеров, просто необходимо изготовить деталь несущей системы в построечных условиях или в условиях производственной базы. На изготовленную собственными силами конструкцию составляется паспорт изделия с присвоением марки по ГОСТ 20372–90.
Когда стропила выгодно опирать на балки?
Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:
- у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;
- на старом доме заново перестраивается крыша, а лежень уже старый;
- стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;
- для того, кто строит дом, этот метод сам по себе кажется более приемлемым.
А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:
Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.
Виды крепежных элементов для узловых соединения с балкой
Давайте рассмотрим способы соединения стропила с балкой перекрытия:
Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:
- Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.
- Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.
- Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.
- Шаг 4. Теперь выстрелите сквозное отверстие для болта.
- Шаг 5. Наденьте болт и зафиксируйте узел гайкой.
Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:
А вот пример изготовления деревянного крепежа для такого же узла:
По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.
Общие сведения
Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

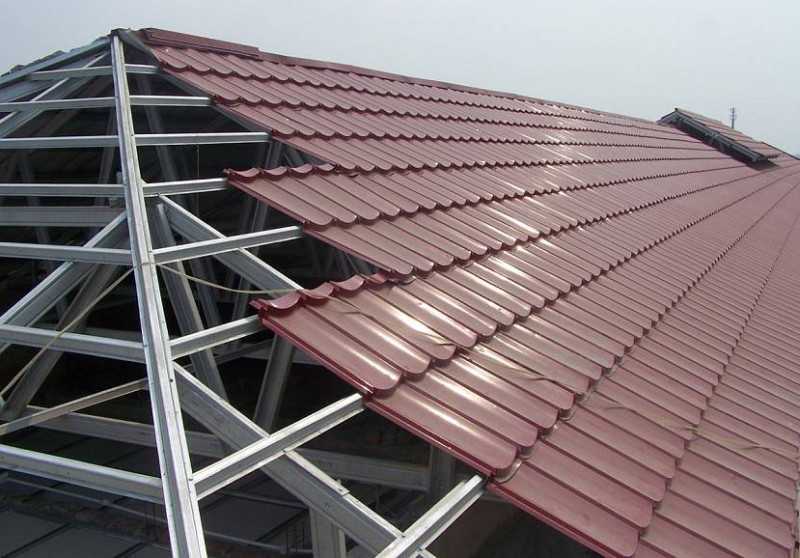

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

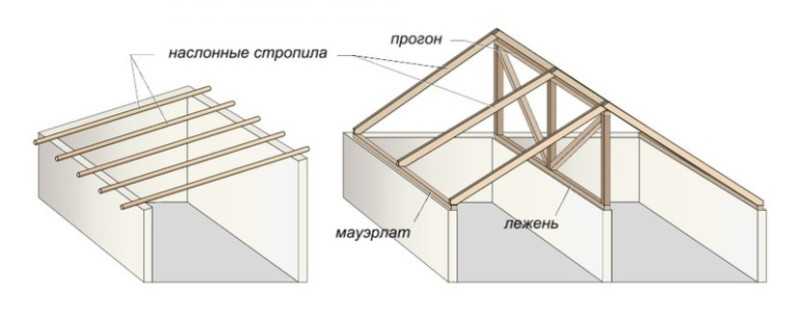

Конструктивно стропила подразделяются на висячие и наслонные:
Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.
Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.
Резюме
Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.
Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.
После возведения стен и ожидания в течение полугода для завершения усадки, можно переходить к следующему этапу строительства – установке кровельной системы. Для деревянных домов и бань чаще всего выбирается стандартная двускатная крыша со значительным уклоном, на которой не будет скапливаться снег. Стропила для сруба должны быть прочными и правильно установленными, от надёжности выполнения кровли зависит защищённость стен и перекрытий и долговечность всего строения. Как ставить стропила на сруб?
Одноуровневые подстропильные балки
Одноуровневые подстропильные балки представляют собой опорные элементы в каркасной конструкции, которые обеспечивают необходимую жесткость и прочность кровельной системы. Данный тип балок применяется в случаях, когда не требуется создание дополнительной площадки или пространства между двумя балками.
Одноуровневая подстропильная балка обладает следующими характеристиками:
- Имеет прямоугольное или треугольное сечение, в зависимости от проектных требований и нагрузок на конструкцию.
- Устанавливается на опорные столбы или стены и позволяет равномерно распределить нагрузку от кровельного покрытия.
- Обычно изготавливается из дерева или металла, в зависимости от предпочтений заказчика и требований проекта.
Процесс монтажа одноуровневых подстропильных балок состоит из следующих этапов:
- Подготовка фундамента или опорной структуры, на которые будут укреплены балки.
- Измерение и расчет длины и высоты балок в соответствии с размерами и нагрузками кровельной системы.
- Установка балок на опорные столбы или стены с использованием крепежных элементов.
- Проверка и регулировка горизонтальности и вертикальности балок.
- Установка остальных элементов каркаса и крепление кровельного покрытия.
Хранение и транспортировка
При транспортировке от места изготовления на строительную площадку и складировании на площадках хранения детали должны быть установлены в рабочем положении на подкладки (в основном деревянные), в соответствии со схемами, приведенными в рабочих чертежах и паспортах на эти детали. Складирование и погрузку на транспорт необходимо производить с соблюдением дистанции, между рядами, для сохранения возможности беспрепятственного захвата каждой детали погрузочно-разгрузочными устройствами при дальнейшем перемещении. Размеры подкладок, минимум, 40х150 мм (толщина, ширина), длина подкладок должна быть на 100 мм больше ширины опорной части балки.
Что можно сделать
Для того, чтобы придать помещениям в деревянном доме более комфортный вид и избавиться от недостатка высоты стен, можно поднять потолок или опустить пол. В обоих случаях ситуация изменится в лучшую сторону. Однако, у второго варианта есть слишком много негативных последствий.
Во первых, пол опустится и появится высокий порог, через который будет нужно переступать, а дети за него будут запинаться. Во вторых, расстояние до окон увеличится и станет неудобно ими пользоваться – открывать и закрывать окна, расположенные слишком высоко, будет неудобно.
Если окно будет располагаться на высоте более, чем 90 сантиметров, то им уже станет некомфортно пользоваться, а в случае с опусканием пола до уровня фундамента, оно приподнимется сразу на 30. Учитывая, что обычно окна в старых постройках располагались на наиболее комфортной высоте, то в результате опускания пола, окна окажутся на высоте около 120 сантиметров – не слишком то удобной.
Наиболее весомым аргументом в пользу не этого, а другого метода, будет относительно высокая стоимость всего комплекса работ. Поэтому, желая увеличить высоту стен в деревянном доме, лучше поднимать именно потолочную поверхность.
Преимущества использования подстропильных балок
Усиление конструкции: подстропильные балки играют важную роль в укреплении и усилении деревянного строения. Они распределяют вес и нагрузки, которые воздействуют на крышу и стены, позволяя им выдерживать большую нагрузку и устойчиво держаться в течение долгого времени.
Создание дополнительного пространства: использование подстропильных балок позволяет увеличить внутреннюю высоту помещения без необходимости увеличивать высоту стен. Это особенно полезно в случае мансардных этажей или чердаков, где можно создать дополнительное жилое пространство.
Эстетическое улучшение: подстропильные балки могут быть не только функциональными, но и эстетически привлекательными. Их видимость в интерьере или экстерьере дома добавляет уникальность и обаяние. Они могут быть отделаны или оставлены в естественном виде, что способствует созданию уютной атмосферы.
Гибкость в дизайне: подстропильные балки могут быть различных форм и размеров, что позволяет подстроить их под конкретные потребности и дизайн дома. Они могут выполнять как декоративные, так и функциональные функции, добавляя стиль и характер в дизайн интерьера или экстерьера.
Использование подстропильных балок при строительстве деревянного дома является надежным и эффективным решением, которое придает конструкции прочность, уникальность и стиль.
Ошибки при монтаже прогонов и стоек крыши
Во многих случаях в несущих деревянных элементах крыши применяют древесину естественной или повышенной влажности. Это приводит к появлению в брёвнах, брусьях и досках продольных трещин от неравномерного высыхания древесины, вызывает коробление пиломатериалов и способствует появлению гнили.
ВНИМАНИЕ! Продольные трещины в деревянных элементах часто совпадают с отверстиями для нагелей и местами забивки гвоздей в стыковых соединениях элементов, с площадками скалывания во врубках. Это приводит к значительным деформациям стыков и, иногда, к полному разрушению конструкции
Поэтому использование древесины естественной и повышенной влажности НЕДОПУСТИМО.
К снижению прочности конструкций крыши приводит:
- уменьшение сечения элементов несущих конструкций стропильной системы,
- увеличение шага стропильных ног,
- увеличение пролётов между стойками и подкосами.
Одна из возможных ошибок решения крыши в том, что конструкция крыши, совмещённая с чердачным перекрытием, предусматривает нагружение не только пояса жёсткости мауэрлаты — прогоны, но и через промежуточные стойки передаёт нагрузку непосредственно на перекрытие чердака.
Для распределения нагрузки под стойки помещают подкладки, чтобы стойки «не проткнули» перекрытие чердака. Эти вертикальные дополнительные стойки передают нагрузку, действующую на промежуточный прогон несущей конструкции (например, в стойках диагональных стропильных ног).
Ошибка при этом заключается нередко в том, что не выдерживают минимальной (1,8 м) длины подкладок, вследствие чего эти чересчур короткие «башмаки» нагружают не балки перекрытия, а элементы настила, которые не рассчитаны на такие нагрузки и разрушаются (рис.12).
Стропила с подкосами
Подстропильная нога, а иначе называют, подкос является третьей опорой стропильной ноги (рис.). Это подкос превращает однопролетную балку в двухпролетную неразрезную. Устанавливают подстропильную ногу по отношению к горизонту под углом 45°, что позволяет применять балки стропил с меньшим сечением, не уменьшая на стропильную ногу нагрузки, а пролеты перекрывать с большей длиной до 14 м.
Для расчета сечения двухпролетной неразрезной балки принимают максимальный изгибающий момент, находящийся над средней опорой (рис.).
Прогиб стропильной ноги считают по стандартной формуле прогиба однопролетной балки для максимального пролета, а в нашем случае для нижнего пролета – от узла слияния с мауэрлатом до узла сочленения с подкосом. Это объясняется тем, что балка подпирается наклонным подкосом и, прогибаясь, стропильная нога может сместить узел соединения с подкосом.
Крепеж подкоса не требует никаких расчетов, подкос подставляют под стропило и прибивают по двум бокам и снизу, фиксируя, таким образом, от смещения. Единственный обязательный момент заключается в том, чтобы подкос был срезан точно под углом наклона стропильной ноги, что не дало бы зазора для стропила при движении под нагрузкой, т.е. не дало бы ноге прогибаться. Расчетом на сжатие определяют сечение стропильной ноги, но чаще подбирают сечение конструктивно.
На верхней части рисунка изображена распорная стропильная система, которая не нуждается в схватке, потому что она не снимает распор, в системе определены элементы, что работают на сжатие – подкосы. Изображение в нижней части рисунка показывает безраспорную стропильную систему с затяжкой. Затяжка в данной системе незаменимый элемент, который принимает участие в работе целой системы. В этом случае схватку нужно приспособить немного ниже креплений подкосов, а то есть риск, что ползун при варьировании нагрузок может поползти по мауэрлату.
Крепление стропил в нижней части
В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.
Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.
Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.
Крепление к деревянной стене
Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции. При этом способ крепления зависит от предполагаемой усадки строения:
Если дом уже дал усадку или в случае реконструкции и замены кровли на старом деревянном доме, крепление делают жёстким, вырубая в верхнем бревне пазы под стропила и жёстко закрепляя их скобами или металлическими уголками с двух сторон.
При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.
Крепление к мауэрлату
О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.
Возможные варианты показаны на схеме:
- На конце стропила выпиливается «седло», которым оно надевается на мауэрлат, после чего соединение укрепляется двумя стальными уголками, установленными с обеих сторон, либо тремя гвоздями, два из которых забиваются сбоку под углом и скрещиваются в теле мауэрлата, а один вбивается в стропило вертикально.
- Вместо изготовления запила к стропильной ноге подшивается опорный брусок, упирающийся торцом в мауэрлат. Так поступают, если возникают сложности с тем, как запилить стропила под нужным углом и нужных размеров. Дальнейшее крепление также осуществляется на перекрещённые гвозди или уголки.
- Запил или опорный брусок ограничивают свободу движения стропилины, не давая ей скользить по опорной плоскости. А дополнительный крепёж не позволяет ей сдвигаться в горизонтальном направлении. Если увеличить степень свободы этого узла, не делая «седло» или используя в качестве крепежа скобу, то максимально жёстким придётся делать соединение стропил в верхней части.
Функции подстропильных балок
Подстропильные балки имеют важное значение в конструкции деревянного дома. Они выполняют несколько функций:
- Укрепление конструкции: подстропильные балки являются основными элементами, которые поддерживают чердачное перекрытие и крышу дома. Они распределяют нагрузку от крыши на стены и фундамент, что обеспечивает стабильность и прочность всей конструкции.
- Предотвращение прогибов: благодаря своей форме и расположению подстропильные балки предотвращают прогибы чердачного перекрытия, что позволяет сохранить пространство между этажами дома без дополнительной поддержки.
- Создание дополнительного пространства: подстропильные балки могут быть использованы для создания дополнительного пространства в доме. Они часто оставляются видимыми, добавляя декоративный элемент и уникальность в интерьер.
- Улучшение звукоизоляции: в некоторых случаях, подстропильные балки могут улучшить звукоизоляцию между этажами, препятствуя передаче звука и шума.
Из-за своей важности в конструкции деревянного дома, подстропильные балки должны быть качественными и правильно установленными, чтобы обеспечить долговечность и безопасность всего здания
Монтаж деревянных наслонных стропил для вальмовых крыш
Схема деревянных наслонных стропил с упором на два прогона, для вальмовой крыши с проходным чердаком, показана на рис.8. Если при наличии двух прогонов у стропильных ног ставят подкосы, то для восприятия создаваемого ими распора между лежнями располагают распорки (рис.8 разрез 2-2 поз.3).
Если стропильные ноги опираются на два прогона, то в коньке прогоны не ставят (рис.8). В этом случае концы стропильных ног опираются друг в друга и покрываются коньковым брусом. Выше прогонов в этом случае возникает распор, который воспринимают с помощью ригелей (рис.8 поз.6).
Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши показана на рис.9.
Кроме того, за счёт уменьшения крайних пролётов удаётся добиться выравнивания опорных потенциалов или, иначе говоря, нагрузок, передающихся на стойки и подкосы, поддерживающие прогоны, что особенно важно. В противном случае потребовался бы для крайних элементов прогона длинномерный лесоматериал или устройство стыков вблизи крайних опор, что НЕ РЕКОМЕНДУЕТСЯ
В противном случае потребовался бы для крайних элементов прогона длинномерный лесоматериал или устройство стыков вблизи крайних опор, что НЕ РЕКОМЕНДУЕТСЯ.
Схема деревянных наслонных стропил с упором на два прогона, для вальмовой крыши с фронтоном под коньком для слухового окна, показана на рис.10.
Для уменьшения длины деталей стропильных ног (в том числе и диагональных) применяют подкосы (рис.10 п.6) и ригели (рис.10 п.8), так как в точке опирания на подкос можно выполнить стыковку брусьев стропильной ноги.
Сечения изгибаемых элементов стропильной системы (всех видов стропильных ног, прогонов и шпренгелей) определяются требованиями прочности и жёсткости.
Схема продольных стропильных рам с усилением подкосов в крайних пролётах при повышенных ветровых и снеговых нагрузках показана на рис.11.
Схема продольных рам стропил с фронтоном под коньком для слухового окна показана на рис.12.
Подкосы и ригели ставят у каждой пары стропильных ног (рис.9 п.12). Угол наклона подкосов должен иметь к горизонтальной плоскости не менее 45°.
Схема опирания диагональных стропил с фронтоном под коньком для слухового окна показана на рисунке узел-70.
Прогоны к стойкам крепят стальными стержнями, а подкосы к прогонам и стойкам — с помощью лобовых врубок, закрепляемых скобками или болтами.
Нижние концы подкосов упирают в лежни при наслонной системе стропил или соединяют лобовыми врубками со стойкой в подкосно-балочной системе. Узлы скрепляют скобами или накладками. Стыки прогонов обычно располагают над стойками или в пролете на расстоянии Х (рис.2 и рис.3)
Нередко ошибкой возведения крыши является то, что не выдерживают расчётных размеров поперечных сечений конструкций, в результате чего появляются недопустимые прогибы. Иногда трудно придерживаться расчётов проектировщика, поскольку ассортимент выпускаемой продукции пиломатериалов не позволяет точно подобрать конструкции требуемых сечений. Чаще всего, застройщик сначала выбирает лесоматериалы, а затем советуется с проектировщиком о его применении.
ПРИМЕЧАНИЕ: Сечение элементов наслонных стропил определяется расчётом. При отсутствии таких расчётов следует руководствоваться конструктивными требованиями сечений элементов стропильной системы. Они должны быть не менее размеров указанных в таблицах 2 и 3.
ТАБЛИЦА 2: МИНИМАЛЬНО ДОПУСТИМОЕ СЕЧЕНИЕ ЭЛЕМЕНТОВ СТРОПИЛ
| п/п | Наименование элементов | Древесина | Минимальные размеры сечения, мм | ||
| из бруса высотой | из досок (поперечное сечение) |
из круглого леса (диаметр в отрубе) |
|||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | Стропильные ноги | хвойных пород | ≥120 | ≥50х100 | ≥120 |
| 2 | Стойки и подкосы | хвойных пород | ≥120 | ≥50х100 | ≥160 |
| 3 | Прогоны | хвойных пород | ≥160 | ≥100х150 | ≥160 |
| 4 | Ригели и крестовые связи | хвойных пород | ≥100 | ≥50х100 | х |
| 5 | Мауэрлаты | хвойных и твёрдых лиственных пород |
≥160 | ≥100х150 | ≥160 |
Под стойками устанавливают лежни или подкладки, размеры которых можно принимать по табл.3.
ТАБЛИЦА 3: РАЗМЕРЫ ЛЕЖНЕЙ И ПОДКЛАДОК ПОД СТОЙКАМИ.
| п/п | Система стропил |
Материалы внутренних стен, служащих опорами для стоек |
Тип лежней и подкладок | |
| Наименование | Размеры | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Бесподкосная система стропил |
Стена из сплошной кладки |
Коротыши из пластин длиной не менее 1,8 м | d=150…180 мм |
| 2 | Коротыши из бруса длиной не менее 1,8 м | сеч.150х100 мм | ||
| 3 | Бесподкосная система стропил |
Стена из облегчённой кладки |
Сплошной лежень из пластин | d=160…180 мм |
| 4 | Сплошной лежень из бруса | сеч.150х100 мм | ||
| 5 | Подкосная система стропил |
Стена из сплошной и облегчённой кладки |
Сплошной лежень из пластин | d=160…180 мм |
| 6 | Сплошной лежень из бруса | сеч.150х100 мм |
Номинальные размеры пиломатериалов хвойных пород приведены в таблице 2 раздела «Древесина и крепёж для крыш».
