Домик для колодца + чертежи, размеры

Домик для колодца: чертеж с коваными элементами

Создание домика для колодца со вставками из кованых элементов является отличным способом привнести в его дизайн оригинальность и элегантность. Следуя инструкциям ниже, вы сможете создать уникальный домик своими руками.

Создание чертежа

Прежде всего, вам потребуется подробный чертеж домика. Он должен включать размеры всех сторон и отверстий, а также места установки кованых элементов. Вы можете нарисовать его вручную или использовать специализированный программный продукт.

Изготовление каркаса

Каркас домика может быть сделан из дерева или металла. Основание каркаса должно быть жестким и стабильным, чтобы выдержать вес стен и крыши, а также кованых элементов.

Монтаж кованых элементов

Кованые элементы можно приобрести готовыми или заказать у кузнеца. Они могут быть установлены в дверь, окна или использованы в качестве декоративных элементов на стенах или крыше.

Обшивка домика

Обшивку домика можно выполнить из различных материалов — дерева, металла, пластика

Важно выбрать материал, который будет гармонично сочетаться с коваными элементами

Установка крыши

Крыша должна быть надежно закреплена на каркасе, а ее форма и материал должны быть выбраны так, чтобы она не только защищала колодец, но и дополняла общий дизайн домика.

Этот уютный домик для колодца стал настоящим сердцем нашего сада, придающим ему особый шарм. Его простота и непритязательность умело сочетаются с окружающей природой, создавая волшебную атмосферу. Теперь каждое посещение колодца становится не только источником воды, но и незабываемым вдохновением для души.

Домик для колодца из блок-хауса своими руками

Постройка домика для колодца из блок-хауса может быть выполнена следующим образом:

1. Определите размеры домика. Измерьте диаметр колодца и добавьте к нему 20-30 см с каждой стороны для удобства использования и обслуживания.
2. Создайте основание. Строительство начинается с создания основания из бруса, которое будет поддерживать стены домика.
3. Постройте каркас стен. Каркас стен нужно сделать из бруса. Он должен быть достаточно прочным, чтобы выдерживать вес крыши и стен.
4. Обшейте каркас блок-хаусом. Блок-хаус устанавливается на каркас с помощью гвоздей или саморезов.
5. Оставьте проем для двери. Если вы хотите иметь доступ внутрь домика, оставьте проем для двери. Затем установите дверь, которую можно сделать из того же блок-хауса.
6. Постройте крышу. Крышу можно сделать из того же материала, что и стены, или выбрать другой. Крыша должна быть надежной и устойчивой к погодным условиям.
7. Покрасьте или обработайте домик. Наконец, покрасьте или обработайте домик, чтобы защитить его от внешних воздействий и улучшить его внешний вид.

Оголовки для скважин

Для защиты от попадания внутрь скважины пыли, грязи, песка, посторонних предметов, земноводных животных и грязной воды при подтоплении вешними водами, верхний конец обсадной трубы оборудуется оголовком – заглушкой, герметично закрывающей её горловину.

Установленный на трубу оголовок обеспечивает надёжное подвешивание электрического насоса, проводов и водонапорного шланга.

В зимнее время герметизация спасает скважину от промерзания, а также при наличии запирающего устройства защитит от несанкционированного проникновения.

Наибольшей популярностью на рынке пользуются оголовки отечественного производства «Джиллекс» и «Водолей»

, сочетающие невысокую цену и нужное качество.

Оголовок скважный «Джилекс» предназначен для оборудования скважин с обсадной трубой диаметром от 90 до 160 миллиметров и насосами с полихлорвиниловыми трубами диаметром 25, 32 и 40 мм. Изготавливаются они из чугуна или пластика.

Оголовок «Водолей» производится из пластика и предназначен для неглубоких скважин с диаметром обсадных труб 113-127 мм и диаметром напорных труб 32 мм.

Ещё один выпускает оголовки

из пластика и чугуна для скважин с наружным диаметром трубы 107-159 мм и диаметром насосной трубы 32 и 40 мм.

Подготовка основания

В независимости от того, из какого материала решено строить колодезный домик, в первую очередь необходимо побеспокоиться о надежном основании, чтобы домик был прочным и не разрушился.

Если вокруг колодца имеется достаточных размеров площадка, покрытая бетоном или плиткой, возводить постройку можно прямо на ней.

Если же кроме небольшой бетонной отмостки ничего нет, следует сделать фундамент. Его также лучше сделать из дерева, что облегчит монтаж надземной части.

Вот что нужно сделать:

1. По периметру будущей постройки выройте траншею глубиной 70 см.
2. На дно уложите 20-сантиметровый слой крупнозернистого речного песка и утрамбуйте, обильно поливая водой.
3. Поверх песчаной подушки настелите гидроизоляцию – плотную пленку из полиэтилена.
4. Теперь уложите в траншею несколько хорошо высушенных и пропитанных антисептиком брусьев, так чтобы верх фундамента немного возвышался над поверхностью земли. Между собой брусья должны быть скреплены скобами или металлическими пластинами. У торца каждой ленты следует забить в грунт металлический прут, который предотвратит продольное смещение деревянных балок.

Бюджетный вариант: домик для колодца из бруса

Строительство домика для колодца из бруса своими руками – это не только экономичный, но и уютный и эстетичный вариант. Даже не обладая особыми навыками, вы сможете создать прочную и красивую конструкцию, которая прослужит вам долгие годы. Давайте рассмотрим, как это сделать.

Сбор материалов и инструментов

1. Брус (100х100 мм, длиной 2-2.5 м) – основной строительный материал для создания каркаса домика.
2. Обрешетка и обшивка (доски шириной 100-150 мм).
3. Кровельный материал (металлочерепица, оцинкованный железо или ондулин).
4. Саморезы, гвозди, уголки для крепления.
5. Краска или антисептик для обработки древесины.
6. Инструменты: электрическая лобзиковая пила, молоток, уровень, рулетка, отвертка.

Создание проекта

• Размеры домика должны быть таковы, чтобы он свободно надевался на колодец и оставлял доступ к ведру.
• Решите, будет ли у домика дверца для доступа к внутренностям колодца.
• Проект должен включать размеры и форму крыши. Обычно выбирают двускатную или четырехскатную крышу.

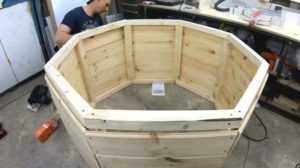

Строительство каркаса

1. Из бруса соберите основание будущего домика, его форма должна повторять форму колодца.
2. Установите угловые столбы из бруса.
3. Сверху образуйте обрамление, соединяющее столбы в единую конструкцию.
4. Для усиления каркаса установите дополнительные перекладины.

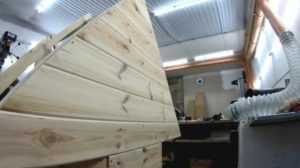

Монтаж обшивки

• Обшивка начинается с нижней части, доски прикрепляются горизонтально или вертикально.
• Если предусмотрена дверца, оставьте в обшивке соответствующее пространство.
• Не забудьте обработать доски антисептиком или краской до монтажа.

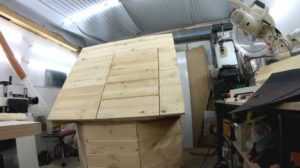

Установка крыши

1. Соберите каркас крыши из бруса с учетом выбранного проекта.
2. Обшейте каркас кровельным материалом.
3. Прикрепите крышу к основному каркасу.

Дизайн и отделка

Для изготовления колодезных домиков используются различные материалы:

• дерево, солома, бамбук;
• металл;
• камни;
• декоративная плитка;
• поликарбонат.

Часто в одном сооружении объединяются несколько материалов. Если после основного строительства остались облицовочные, строительные или кровельные материалы, то их использование не только даст возможность сэкономить, но и объединит строения на участке в один ансамбль.

Некоторые совместимые композиции смотрите на фото:

Крыша дома и навеса выполнены из одного материала

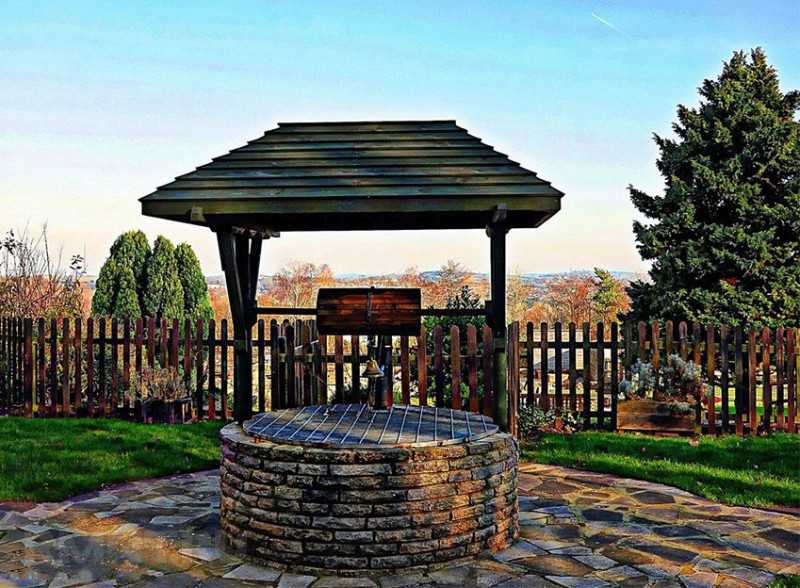

Целостная композиция с мощёной площадкой

Деревенский вариант, неокрашенное дерево во всех строениях

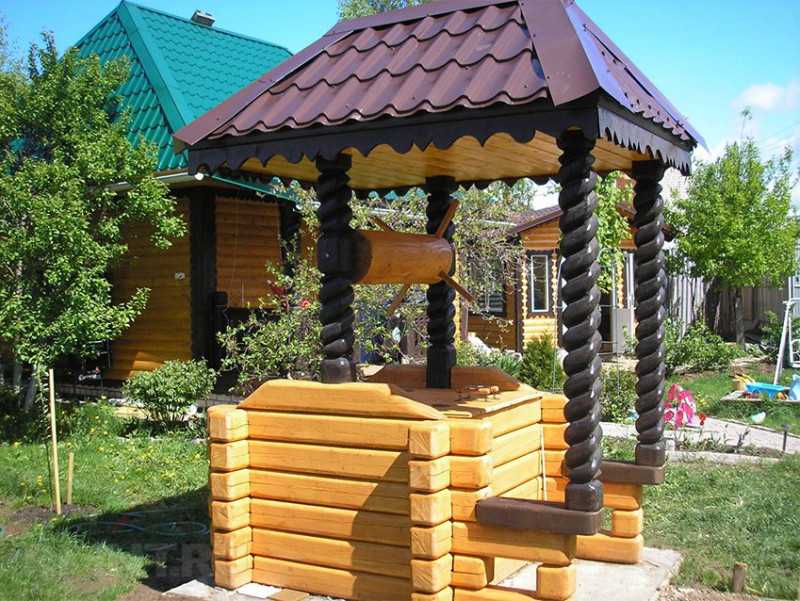

Имитация под сруб

Тихвинский Богородичный Успенский монастырь

Для такого колодца нужен замок на заднем фоне

Единая цветовая гамма и стиль

Основной материал — камень

Чаще всего камнем отделывают оголовье, а навес выполняют из дерева и металла. При этом камень может быть натуральный и искусственный, а также имитация камня, выполненная из бетона. Иногда колодезная башня целиком выполнена из натурального камня, например, песчаника.

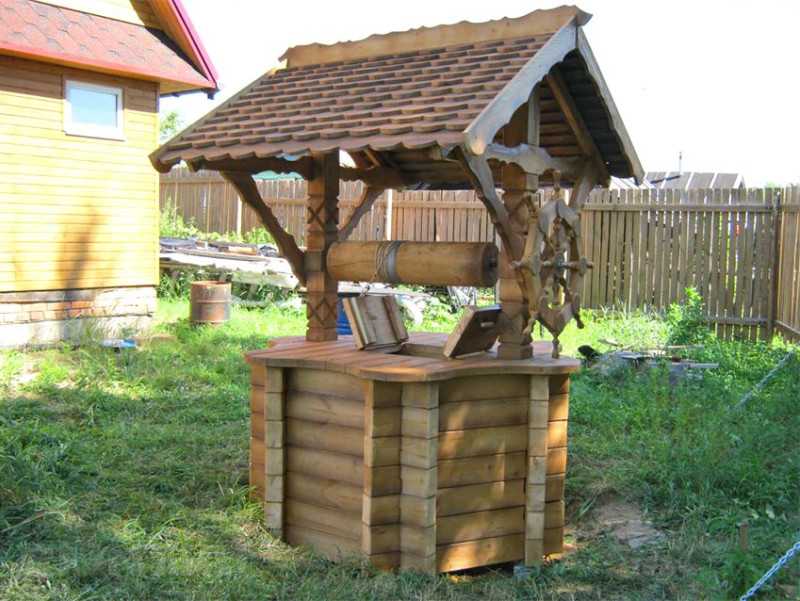

Деревянные домики

Колодезные домики из дерева наиболее распространены и вписываются в большинство приусадебных участков. Для их сооружения могут использоваться пиломатериалы, брёвна, коряги и ветки без коры в качестве отделки. Древесина гигроскопична, поэтому будет правильным такие материалы обработать каким-нибудь гидрофобным средством и средством от гниения.

Колодезные домики из металла

Для оформления колодца можно использовать кованые, ажурные конструкции или листовой металл — оцинкованный, нержавеющий или покрытый лаком. Кованые изделия получатся далеко не у каждого владельца загородного дома, а вот закрытый домик из листовой стали изготовить самому достаточно просто.

Поликарбонат для колодезных домиков

Поликарбонат уместно использовать, когда садовая беседка, веранда или тент над автомобилем выполнены с применением этого материала. Он хорошо сочетается с металлическим каркасом, и может создавать определенное настроение благодаря своему цвету и относительной прозрачности.

Оригинальные колодезные домики

Фантазия дизайнеров и народных умельцев иногда просто поражает. Мы приготовили для вас подборку самых необычных колодезных домиков.

Специфический стиль

Если весь участок выдержан в определённом, редком стиле, может быть сложным подобрать колодезный домик ему под стать, ведь чаще всего можно найти идеи для русского или общеевропейского стиля. Мы дадим некоторые варианты конструкций, которые будут уместны в таких специфических стилях.

«Прованс»

«Япония»

«Средневековье»

«Африка»

«Греция»

«Сказка» (бетон, Анапа)

Набор для работы

1. Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
2. Дисковая пила.
3. Электрический лобзик.
4. Ножовка.
5. Гвоздодер.
6. Крестообразная отвертка.
7. Молоток.
8. Карандаш.
9. Строительный уровень.
10. Рулетка.
11. Обрезная доска.
12. Брус.
13. Крепежные элементы.
14. Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
15. Дверца.
16. Защелка для дверцы.
17. Ручка.
18. Петли.

Нужен ли колодцу домик?

Некоторые владельцы колодцев ограничиваются установкой крышки, которая препятствует попаданию в источник грязи, пыли, насекомых и других загрязнений.

Но такую защиту вряд ли можно назвать полноценной, ведь нужна также защита от холода и других факторов.

Другое дело – домик, который решает сразу несколько задач:

1. Защищает наружные элементы – оголовок ствола, стойки и ворот – от воздействия факторов внешней среды: солнца, осадков, холода. Защита от холода особенно нужна в том случае, если рядом с колодцем установлен поверхностный насос, что сегодня очень распространено. При замерзании в нем воды дело не ограничится остановкой водоснабжения – дорогостоящий агрегат выйдет из строя. Да и сам источник, если он неглубокий, в сильный мороз может покрыться льдом, оставив своего владельца без живительной влаги.
2. Делает шахту колодца недоступной для маленьких детей, которые, заигравшись, могли бы в нее упасть.
3. Является ярким и оригинальным декоративным элементом, который делает ландшафт участка интересным и привлекательным.

Наиболее подходящим материалом для колодезного домика безусловно является древесина – брус или бревно. Такая постройка гармонирует с окружающей природой, обеспечивает достаточную теплоизоляцию внутреннего пространства и при условии правильной обработки материала сможет прослужить очень долго. Далее мы рассмотрим несколько наиболее популярных вариантов домиков для колодца из бруса своими руками.

Виды колодезных домиков и их задачи

Открытые колодезные домики предполагают свободный доступ в шахту, используются только для обеспечения технической водой. Она не может применяться для питья, приготовления пищи и мойки посуды.

В ней большое количество сточных вод. Помимо этого, такие сооружения представляют опасность для окружающих людей, в них могут попасть дети или домашние животные. Закрытые колодцы более усовершенствованы, к ним предъявляются дополнительные требования:

Основная функция такой конструкции — защита шахты от проникновения в нее посторонних предметов, прямых солнечных лучей, грязи и пыли. Для этого достаточно установить ровную крышку, которая будет плотно прилегать к верхнему кольцу. Защита содержимой воды от природных осадков и находящихся в них различных вредных примесей. Для этого достаточно сделать навес, предусмотреть отливы

Важно не допустить попадание в шахту детей и домашних животных. Для обеспечения техники безопасности понадобится устанавливать замки и постоянно ими пользоваться

Для повышения удобства поднятия воды устанавливают специальное подъемное устройство в виде ворота, при помощи которого удастся пользоваться данным водозабором в отсутствие электроэнергии.

Соблюдение вышеперечисленных мер будет способствовать требованиям безопасности и удобству эксплуатации источником воды. Только в данном виде можно наслаждаться чистой питьевой водой в любое удобное для себя время.

Что лучше: открытые или закрытые варианты домиков

Из вышеперечисленного видно, что для обеспечения удобства пользования подобным источником нужно устанавливать домик на колодец. Он может быть открытого либо закрытого типа:

• Дешевле будет установить открытый домик, оборудованный навесом, крышкой и воротом для поднятия воды. Материалов на такую конструкцию пойдет минимум, однако в зимний период пользоваться будет неудобно, а порою и невозможно. Ведь, вода будет постоянно обмерзать.
• Для круглогодичного использования понадобится рассматривать варианты как сделать домик закрытого типа, имеющий защиту со всех сторон от пронизывающего ветра, дождя и снега. Суть заключается в том, что с наружной стороны кольца устанавливается полноценный домик со стенами, крышей и дверьми. В качестве материала можно использовать дерево, металлический профиль, современную теплоизоляцию. Это значительно добавит комфорт, позволит обеспечить дополнительную защиту источника водоснабжения от негативных факторов, ограничит доступ посторонних лиц.

От данного выбора будет зависеть качество добываемой воды и удобство использования всей конструкцией.

Из каких материалов можно изготовить

При выборе материала особое внимание стоит обратить на предполагаемый внешний вид конструкции. Ведь он должен гармонично вписываться в общий дизайн подворья, соответствовать его ландшафту и другим постройкам

Как всегда, принятие решения приходит достаточно просто:

• Такую конструкцию можно сделать из материала, аналогичного тому, который использовался при строительстве дома либо других построек.
• Можно наоборот, данную постройку выделить другим материалом, тем самым визуально отделить часть ландшафта с другим стилем оформления.
• В любом случае, колодезный домик должен быть легко доступным и соответствовать гармонии общего ландшафтного дизайна.

Зачастую используется дерево, оно легко обрабатывается и позволяет сделать красивые декоративные конструкции. Однако этот материал не отличается своей долговечностью и требует ежегодной обработки лакокрасочными материалами. Неплохо смотрится применение металла, особенно нержавеющей стали. Но данный материал не всегда гармонично вписывается в общий вид подворья.

Современным решением является применение прочного пластика, который можно подобрать под интересующую цветовую гамму. Он легко обрабатывается, не требует ежегодного ухода. Вариантов множество, в каждом случае он подбирается исходя из вкуса хозяев и желаемого вида оформления.

Виды скважинных домиков

Какой сделать конструкцию домика, будет зависеть от многих факторов. Например, от сезонности использования источника – если он эксплуатируется только летом и консервируется на зиму с демонтажем насоса, можно не делать утепление.

Также стоит произвести ревизию стройматериалов, оставшихся после постройки дома или другого капитального объекта. Домик над колодцем имеет небольшие габариты, и для его сооружения сгодятся любые обрезки. Но при самостоятельном изготовлении нужно учитывать и свой опыт работы с имеющимся материалом, наличие подходящего инструмента.

Ещё один момент – вид самого источника воды, из чего он сделан.

• Если это просто торчащая из земли труба, ей нужен полноценный домик со стенами и крышей, выводами труб и кранов, дверцей для удобного доступа внутрь.
• Если это кессон из бетонных колец или такой же колодец, то уже имеющие стенки достаточно отделать декоративными материалами, а на них установить крышу.
• Простого навеса для колодца будет достаточно, если он сделан из деревянного сруба и снабжен крышкой.

Деревянный колодец с навесом Источник avito.st Наконец, желательно спроектировать такую конструкцию, которая будет гармонично вписываться в окружающее пространство, не нарушая его стилистику.

Вариантов много, какой из них выбрать – решать хозяину. В любом случае сначала требуется эскиз, чертеж и расчет потребности в материалах.

Каркасные

Проще всего построить каркасный домик. Его при желании можно утеплить, а для наружной отделки подойдут самые разные материалы:

• обрезные и необрезные доски;
• вагонка, в том числе имитация бруса и блокхаус;
• распиленные вдоль обрезки бревен;
• пластиковый и металлический сайдинг;
• плоский шифер;
• цементно-стружечные плиты;
• профнастил и т.д.

Сам каркас собирается из деревянных брусков либо сваривается из профильных труб, уголка.

Размеры домика для колодца подбираются индивидуально в зависимости от его расположения на участке и дополнительного назначения. Если сделать его достаточно большим, у вас появится дополнительное место для хранения садового инвентаря и прочих нужд, не придется строить отдельный хозблок.

Пример многофункционального каркасного домика Источник shedsforhome.com

Утепленную постройку обшивают с обеих сторон, закладывая утеплитель (чаще всего – пенополистирол) в ячейки каркаса под обшивку. Но утепление актуально только для всесезонных скважин и невысоких маленьких домиков – большие будут промерзать.

Домик на скважину может быть уменьшенной копией большого дома, если облицевать его тем же фасадным материалом и сделать похожую кровлю. Но можно дать волю фантазии и превратить скважину в деревенский деревянный колодец или мельницу с ветряком. Наиболее простой станет конструкция в виде двухскатной кровли, установленной прямо на основание.

Как правильно подобрать оголовок для скважины

Чтобы сделать правильный выбор, необходимо знать, что обозначает цифровая и буквенная маркировка на выставленных в продажу изделиях, их расшифровка по порядку выглядит таким образом:

Следует отметить, что не все производители поддерживаются данной маркировки и ее последовательности, встречаются обозначения АОС, ОГС, OD не играющие особой роли в определении предназначения товара.

Рис. 7 Схема установки оголовка Джилекс ОСПБ в скважину

При выборе оголовка следует принять к сведению некоторые рекомендации:

Наиболее удобными, практичными и недорогими являются пластиковые устройства, их лучше использовать при небольших глубинах погружения электронасосов малой и средней мощности. Если глубина погружения велика (большая масса воды в напорной трубе) или электронасос имеет большие размеры и вес для перекачки значительных объемов, лучше использовать более прочные стальные или чугунные оголовки

Хотя клеммная коробка значительно облегчает подключение и отключение электронасоса от источника питания, к ее использованию надо подходить с осторожностью при эксплуатации мощного оборудования. Дело в том, что предлагаемое производителем исполнение и сами клеммные планки являются слишком ненадежным методом соединения проводов, а при большом токе, который потребляют мощные электронасосы, возможен перегрев контактов, оплавление пластмассы оголовка или изоляции кабелей. Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию

Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию.

Для чего требуется укрытие для скважины

Укрытие решает сразу несколько задач:

1. Предотвращение вредного воздействия прямых ультрафиолетовых лучей. Если не обеспечить надежную защиту, это негативно скажется на органолептических свойствах воды в скважине.
2. Дополнительная защита от промерзания зимой.
3. Обеспечение безопасности на участке (иначе есть риск того, что ребенок или домашний питомец упадут в колодезную шахту).
4. Возможность установки оборудования для ручного или механизированного подъема жидкости.
5. Защита водного источника от случайного проникновения насекомых, бытового и строительного мусора, химикатов и т.п.

Кроме того, декоративный домик для скважины является важной частью ландшафтного дизайна. Благодаря ему сооружение смотрится более привлекательно

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

Домик для колодца своими руками

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.
