Современное устройство колодца канализационного: перепадного, со стояком, пластикового

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Роль и значение лотка в канализационном колодце

Лоток в канализационном колодце играет важную роль в системе очистки сточных вод и предотвращении засорения трубопроводов. Он выполняет несколько основных функций, обеспечивая эффективную работу канализационной системы и поддерживая ее надежность.

Во-первых, лоток служит для сбора и удержания твердых частиц, которые могут находиться в сточной воде. Благодаря специальной конструкции с отверстиями, лоток позволяет воде проходить, а фракции твердых отходов задерживаются внутри. Это позволяет предотвратить забивание труб и обеспечивает более эффективную очистку сточных вод перед их дальнейшим отведением.

Во-вторых, лоток в канализационном колодце обеспечивает качественное смешение сточных вод и растворенных в них веществ. Благодаря этому происходит равномерное распределение загрязнений по всей системе. Кроме того, лоток помогает снизить скорость сточных вод, что способствует осаждению тяжелых загрязнений на дне колодца.

Также, лоток в канализационном колодце позволяет осуществить легкую и быструю проверку и чистку системы. Благодаря наличию легкодоступных люков и съемных элементов, можно без труда произвести осмотр и удаление накопившихся отходов. Это дает возможность поддерживать канализационную систему в работоспособном состоянии и предотвращает возможные аварии и засорения.

Таким образом, лоток в канализационном колодце играет важную роль в поддержании надежной и эффективной работы всей канализационной системы. Он обеспечивает очистку сточных вод, предотвращает забивание труб, способствует равномерному распределению загрязнений и облегчает обслуживание системы.

Размерные линейки, работы по обустройству колодцев

Колодцы канализационные по СНиП должны иметь следующие размеры:

• Трубопроводы диаметра до 150 мм – не менее 70 мм;
• Диаметр до 600 мм – от 1000 мм;
• Размер диаметра до 700 мм – от 1250 мм;
• Диаметр 800-100 мм – от 1500 мм;
• Диаметром от 1500 мм и выше и глубине 3 м и выше подвергаются индивидуальному рассмотрению.

1. Разбивка или разметка территории, согласно правилам строительства;
2. Очистка площади от кустарников, растительности;
3. Снос/перенос мешающих строений. Невозможность действия оговаривается специальными стандартами;
4. Подготовка и обустройство подъезда, дороги к стройплощадке.

Обустройство и монтаж канализационного сооружения типового подготовительные работы по СНиП:

1. Отрывка котлована;
2. Зачистка дна;
3. Сверка с проектом по уровню заложения, углам откосов стен;
4. Для каменных сооружений обустройство гидроизоляционного донного слоя, как показывает схема или план (слой не менее 20 см), последующая утрамбовка.

Все подготовительные работы завершены и следующий этап – монтаж.

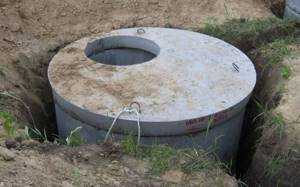

Каменные колодцы

Этапы и действия такие:

• Подготовка основы подразумевает укладку плиты или обустройство подушки из бетона М-50 толщиной 100 мм;
• Обустройство бетонного армированного стальной сеткой лотка (М-100) нужной формы;
• Заделка бетоном и битумом концевых отверстий трубопровода;
• Создание изолирующего слоя внутренней полости колец конструкции;
• Установка колец происходит только после набора прочности лотка (2-3 суток), затем кладется плита перекрытия. Раствор, используемый для работ – М-50;
• Герметизация швов цементной смесью;
• Гидроизоляция битумом;
• Обязательное оштукатуривание лотка цементом, с последующим железнением;
• Установка глиняных замковых соединений в месте входа трубы/труб шириной не менее 300 мм и высотой 600 мм больше, чем диаметр трубопровода.

Схемы монтажа кирпичных конструкций практически повторяют бетонные, но вместо совмещения колец, делается выкладка камнем. Гидроизоляционные работы полностью идентичны. Таким образом производится установка каменных колодцев любого вида канализации: бытовой, промышленной, ливневки или дренажной. Но каждая конструкция имеет собственные нюансы:

• Ливневка оснащается решетчатыми люками, имеющими функцию водосбора;
• Дренажные колодцы сами являются водоотводами, поэтому монтаж не требует специальных расчетов.

Различия в комплектации определяются серией:

• КФК/КДК — бытовые стоки;
• КЛВ/КЛК – ливневка;
• КДВ/КДН – дренажные колодцы.

Таблица по типоразмерам дает полное представление:

Перепадные колодцы

Более сложная конфигурация определяет объемы и требования СНиП к перепадным колодцам. Помимо устройства лотка, необходимо произвести:

• Монтаж стояков;
• Иметь оборудование водобоя;
• Установить водобойную стенку;
• Создать практический профиль;
• Обустроить приямок.

В остальном, что касается монтажа шахты, основания, перекрытий – правила одинаковы с предыдущими.

Схема выглядит так:

• Труба-стояк;
• Подушка водобойная;
• Металлическое основание (плита);
• Воронка приемная (стояковая).

Воронка требуется для компенсационных разрядительных процессов, образующихся в стояке из-за быстрого движения потоков. Своими руками создание перепадных колодцев на частных участках не рекомендуется, если только это не трубопровод диаметра от 60 см и разницей уровней до 3 м., но такие трубы в индивидуальных системах практически не используются, с успехом заменяемые другими видами колодцев.

Требования СНиП для перепадных колодцев просты, установка рекомендована в случаях:

• Нужно значительно уменьшить глубину залегания трубопровода;
• Если есть пересечения с другими подземными коммуникациями;
• Необходима регулировка скорости потока сточных вод;
• В случае, когда колодец является последним перед прямым выбросом стоков в реку, озеро.

Те же причины могут служить целесообразным оправданием для монтажа перепадного колодца на собственном участке.

Откачка канализационных колодцев

Залогом эффективной работы канализации является ее правильная эксплуатация, в которую входит профилактика. Под ней подразумевается регулярная откачка и чистка всех элементов системы, в том числе и канализационных колодцев. Регулярность этой процедуры зависит как от типа конструкции, так и от объема емкости для аккумуляции стоков.

Нерегулярная очистка может стать причиной скопления мусора в системе, заторам, а также того, что появится неприятный запах из колодца канализации.

Даже септики, у которых имеется дренажный насос, требуют регулярной чистки (как правило раз два-три года), поскольку на дне скапливается ил и другой мусор. Чистка может производиться следующими способами:

при помощи специального илососного оборудования;

Машина с установленным илососным оборудованием

• методом вакуумной откачки;
• водобойный способ (то есть промывка водой, подающейся под сильным напором);
• используя химические реактивы;
• термическим (разница с гидродинамическим способом заключается в том, что в процессе используется горячая вода).

В первых двух вариантах для очистки потребуется обратиться в ассенизаторскую службу, последние три способа могут быть выполнены самостоятельно.

Заметим, после того, как канализационный колодец очищен (не важно каким способом  это осуществлялось), потребуется выполнить ручную обработку, только в этом случае результативность процесса будет максимальной

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Устройство канализационных колодцев разных видов

Система канализации имеет очень древнюю историю, поэтому ее конструкция и технология обустройства доведены до совершенства. В данной статье будут рассмотрены основные вопросы, связанные с использованием канализационных колодцев в системе канализации.

Нормативным актом, регламентирующим требования к канализационным колодцам и порядку их установки, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В документе отображены все факторы, касающиеся канализационных колодцев, включая место их размещения, классификацию, размеры и эксплуатационные характеристики.

Смотровые колодцы необходимо устанавливать не только в частных домовладениях, но и на местных канализационных системах. Место установки должно располагаться за так называемой красной линией застройки, которая является условной границей, разделяющей целевой участок на определенные сегменты. В СНиПе указано, что канализационные колодцы необходимо устанавливать через каждые 35 метров, если диаметр трубопровода составляет до 150 мм, или через каждые 50 метров – при трубопроводе с сечением 200 мм.

Кроме того, смотровые колодцы устанавливаются, если в системе присутствуют:

• повороты и изгибы;
• изменения диаметра труб или уклона;
• ответвления конструкции.

Требования к эксплуатационным характеристикам железобетонных колодцев отображены в ГОСТ 2080-90, а полимерных – в ГОСТ-Р №0260760. Большинство пластиковых конструкций снабжаются еще и инструкцией производителя, в которой излагаются условия использования колодца.

Для изготовления каменных канализационных колодцев используется кирпич, бетон или железобетон, а для создания фильтрующих колодцев используется бутовый камень. Полимерные колодцы могут изготавливаться из поливинилхлорида, полипропилена или полиэтилена. Помимо конструкций из одного материала, на рынке присутствуют конструкции, изготовленные из соединений различных материалов.

Согласно СНиП, габариты канализационных колодцев варьируются следующим образом:

• при использовании трубопроводов с диаметром до 150 мм – не менее 700 мм;
• до 600 мм – 1000 мм;
• до 700 мм – 1250 мм;
• от 800 до 1000 мм – 1500 мм;
• от 1200 – 2000 мм;
• от 1500 мм при глубине закладки системы от 3 м.

Объем конструкции при этом нигде не указывается, но зная исходные глубину и диаметр, вычислить этот показатель можно самостоятельно.

При закладке колодца необходимо правильно проводить подготовительные работы (про

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому ведется строительство дома и подводка коммуникаций, является проект. В нем составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места слива канализации. Во время проектирования руководствуются двумя нормативами:

• СНиП 2.04.01-85;
• СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно изложены все требования к канализации и определены минимально допустимые расстояния между объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня используется актуализированная редакция СП 30.13330.2016. Она больше соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо от того, где и кем строится канализация, нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов считают, что расположение канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в строительных и санитарных директивах, должны выполняться всеми без исключения. Если система строится на участке дачного домика, требования более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с расстоянием от септика до дома неоднозначен. Если минимальное значение определено четко, то максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора также не упоминают о максимуме. Отмечается только, что расстояние желательно делать как можно большим. Однако, если септик находится слишком далеко, неизбежны засоры или разморозки труб. В таких условиях система не сможет нормально работать. Поэтому, расположение канализации на участке должно соответствовать не только санитарным, но и эксплуатационным требованиям.

Перепадной ↑

На местности со сложным рельефом и во избежание нежелательных уклонов канализационного трубопровода, устанавливают перепадные колодцы.

Данный вид канализационных сооружений предусмотрен только для прямых участков канализационной магистрали: он представляет собой вертикальную трубу с входящим и выходящим трубопроводом.

Если высота перепада на магистрали не превышает 30 см, а диаметр трубы не превышает 600 мм, то нет необходимости сооружать перепадный колодец: вся процедура перепада происходит на лотке, путем плавного слива.

Такие колодцы могут иметь конструкцию, как с внутренним, так и с наружным перепадом стоков.

Фото: с внутренним перепадомФото: с наружным перепадом

Перепадные колодцы изготавливаются из разных материалов. Это могут быть бетонные кольца, кирпич, камень или пластик. Но, несмотря на это, их устройство не сильно отличается.

Входящая труба имеет соединение с вертикальной трубой или крестовиной, для удобства прочистки в случае засора. Падающий поток гасится о дно колодца и направляется далее по нижележащей магистрали.

Фото: ступени в перепадном колодце

Также в конструкции могут применяться ступени и специальные плоскости, для более эффективного гашения скорости сточных вод.

Канализационные колодцы — СНиП, схемы устройства и монтажа

Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

МЕТОДЫ И ПРИЕМЫ РАБОТ

Устройством бетонной подготовки и лотков занимается звено № 1 следующего состава:

бетонщик 4 р. — 1 чел. (1) звеньевой;

бетонщик 2 р. — 1 чел. (2).

Доставленная на место устройства колодца бетонная смесь подается бетонщиком (2) к месту укладки по деревянному лотку. Находящийся в котловане бетонщик (1) укладывает бетон в основание колодца и уплотняет с помощью ручной трамбовки.

После устройства бетонной подготовки на нее укладывается арматурная сетка и производится бетонирование лотка. Зачистку дна и откосов котлована, подготовку основания под колодец, заделку труб в лоток и монтаж элементов колодца производит звено № 2 следующего состава:

машинист автокрана 5 р. — 1 чел. (1)

трубоукладчик 4 р.           — 1 чел. (2) звеньевой

трубоукладчик 4 р.           — 1 чел. (3)

трубоукладчик 3 р.           — 2 чел. (4;5)

трубоукладчик 2 р.           — 1 чел. (6).

Перед началом работ по устройству колодца трубоукладчик (4) производит зачистку откосов и дна котлована, проверяет соответствие проекту отметки дна и крутизну откосов котлована.

Трубоукладчики (6 и 5) заняты работой по пропитке грунта основания колодца битумом. Разрыхленный и пропитанный битумом грунт разравнивается и трамбуется с помощью ручных трамбовок.

Трубоукладчики (2 и 3) заняты работой по подготовке к монтажу железобетонных колец колодца, заделкой трубопроводов в лоток, монтажом колец колодца и устройством глиняного замка у мест соединения трубопроводов с лотком.

Расстановка рабочих в период монтажа колодцев: трубоукладчик (5) находится наверху и занимается строповкой грузов, трубоукладчики (2 и 3) — на монтаже элементов колодца в котловане, трубоукладчик (4) занимается подготовкой оснований колодцев к монтажу и затиркой швов смонтированных элементов колодца и трубоукладчик (6) — на вспомогательных работах (очистка железобетонных колец колодца от загрязнений, подноска материалов, инструмента и т.п.).

Трубоукладчик (5), застропив четырехветвевым стропом нижнее кольцо колодца, подает сигнал машинисту крана поднимать груз. После пробного подъема на высоту 0,1-0,2 м над уровнем земли трубоукладчик (5) проверяет надежность строповки и разрешает производить подачу кольца к месту его установки. Трубоукладчики (2 и 3), приняв железобетонное кольцо колодца, устанавливают его на растворе на лоток. После выверки правильности установки кольца производится его расстроповка и звеньевым подается сигнал об уборке строп и подготовке к монтажу следующего кольца.

Выступающий из-под колец (при их установке) цементный раствор снимается, а шов тщательно затирается снаружи и изнутри колодца. Правильность установки колец проверяется уровнем и отвесом. Завершающими операциями монтажа колодца являются установка люка (обоймы и крышки) с заделкой обоймы на горловине цементным раствором М-50 и устройство глиняного замка.

Изоляция железобетонных колец колодца битумом производится звеном № 3, состоящим из двух изолировщиков третьего (1)и второго (2) разряда.

Изолировщик (2) разогревает битум в передвижном котле, а изолировщик (1) подготавливает железобетонные кольца к изоляции (очистка от загрязнений, нанесение грунтовки и т.п.).

После высыхания грунтовки изолировщики (1 и 2) с помощью кистей наносят на внутреннюю поверхность колец горячий битум с отступлением от краев на 5 см.

После монтажа колец колодца и заделки стыков изолировщики (1 и 2) производят грунтовку стыков и нанесение на них битума.

Гидравлическое испытание колодца производится звеном № 2 путем наполнения его водой и наблюдения за ее утечкой. Предварительное испытание производится до засыпки колодца грунтом и преследует цель выявления видимых утечек воды, а окончательное — для определения величины утечки, которая не должна превышать для данного колодца 60 л/сутки.

Засыпка колодца грунтом производится слоями с помощью бульдозера. Каждый слой уплотняется трубоукладчиком (4) с помощью пневмотрамбовки.

Завершение работ по устройству колодца является устройство бетонной отмостки вокруг горловины. Бетонная отмостка устраивается бетонщиками звена № 1 в следующем порядке: бетонщик (2) производит рассыпку щебня вокруг горловины с последующей его трамбовкой, а бетонщик (1) укладывает на подготовленное основание бетон и разравнивает его.

Долговечность и надежность лотка в канализационном колодце

Одним из основных преимуществ лотка является его долговечность. Материалы, из которых изготавливаются лотки, обладают высокой стойкостью к воздействию агрессивных сред и механическим нагрузкам. Кроме того, лотки обладают устойчивостью к внешним воздействиям, таким как перепады температур, ультрафиолетовое излучение и химические вещества. Это делает их надежными и долговечными элементами в системе водоотведения.

Еще одним важным преимуществом лотка в канализационном колодце является его надежность. Оптимальная конструкция лотка позволяет обеспечить эффективный сбор и отвод стоковых вод, предотвращая засорение и заторы. Многообразие размеров и форм лотков позволяет выбрать наиболее подходящий вариант для каждого конкретного случая. Кроме того, лотки обладают антикоррозийными свойствами, что позволяет им сохранять свои характеристики на протяжении длительного времени.

Преимущества лотка в канализационном колодце:

1. Долговечность

2. Надежность

3. Устойчивость к агрессивным средам и механическим нагрузкам

4. Устойчивость к внешним воздействиям

5. Возможность выбора подходящего размера и формы

6. Антикоррозийные свойства
