Монтаж стен клик фальц

Варианты фальцевой кровли

Фальцевая кровля моет быть изготовлена из нескольких металлических основ. От выбранного материала зависит стоимость проекта, а также срок службы постройки.

Медные картины самые дорогие, но крыша из них самая долговечная. Крыша красивая, не ржавеет, не боится морозов, тяжести снега, сильного дождя, но тяжелая, поэтому требует усиленной стропильной системы.

Медная крыша из кликфальца прослужит до 100 лет, со временем будет становиться солиднее, на поверхности появятся зеленоватая патина, что придаст дому эстетичного благородства. Кроме того, патина защитит металл от ржавчины.

Оцинкованная сталь – это самый дешевый вид фальцевого покрытия. Материал сравнительно недорогой, если заменить им черепицу. Производство материала несложное, экологически безопасное, а благодаря слою цинка сверху, материал не ржавеет.

Для частного дома подходит оцинкованная сталь с полимерным защитным слоем. Такой кликфальц отличают свойства эксплуатации класса «комфорт».

В этом кровельном материале объединены прочность стали с высокой износостойкостью, небольшой вес и устойчивость к влаге, а также ультрафиолетовому излучению.

Этот вид кликцфальца представлен в разных цветах и текстурах. Имеет плоскую поверхность, выпускается с 14 типами покрытий в 37-ти цветовых оттенках.

Проверка и фиксация панелей кликфальц

После того, как вы правильно уложили первую панель кликфальц на крыше, необходимо проверить, что она была установлена правильно и надежно закреплена. Это поможет избежать проблем в дальнейшем и обеспечит долговечность конструкции.

Вот несколько шагов, которые следует выполнить при проверке и фиксации панелей кликфальц:

Визуальная проверка: осмотрите поверхность крыши, чтобы убедиться, что панели кликфальц были установлены ровно и правильно выравнены. Проверьте, нет ли видимых повреждений или сколов на поверхности панелей.
Проверка соединений: проверьте, что кликфальц соединены между собой плотно и надежно. Убедитесь, что все кликфальцы защелкнуты в свои места и не имеют зазоров или изломов.
Проверка крепления: убедитесь, что каждая панель кликфальц надежно закреплена крышей. Проверьте, что крепления не ослабли и не требуют дополнительного затяжки. При необходимости, затяните крепления, чтобы обеспечить надежность соединения.
Проверка укладки: убедитесь, что каждая панель кликфальц герметично уложена на крыше. Проверьте, что нет видимых зазоров или щелей между панелями. Тщательно осмотрите углы и перекрытия, чтобы убедиться, что они плотно закрыты и не допускают проникновения влаги.
Проверка водостока: убедитесь, что панели кликфальц обеспечивают правильный отток воды с крыши. Проверьте, что водосточные системы не забиты и свободно работают. При необходимости, очистите водостоки от мусора или других преград.
Проверка герметичности: проведите тщательную инспекцию панелей кликфальц на наличие протечек или влаги под панелями. Если вы заметите какие-либо проблемы с герметичностью, обратитесь к профессионалам для их устранения.

Проверка и фиксация панелей кликфальц является важным этапом установки и поддержки кровли. Выполняйте эту процедуру регулярно, особенно после сильных ветров, дождей или других экстремальных погодных условий, чтобы обеспечить долговечность и надежность вашей кровли.

Наращивание панелей Кликфальц

Иногда длина скатов оказывается больше, чем стандартная длина картин. В таких случаях приходится наращивать панели, укладывая их внахлест с напуском не менее 100 мм. При этом, укладку производят так, чтобы вода не могла проникнуть под кровлю — верхняя часть нахлеста должна находиться на панели, расположенной выше по скату. Дополнительным требованием является размещение участков стыка вразбег — не одной линией по скату, а в разных местах с расстоянием между соседними стыками не менее 500 мм.

Нижнюю панель укладывают на обрешетку и на 100 мм срезают верхние замки. Линию примыкания к основанию герметизируют и закрепляют монтажными пластинами. Затем укладывают верхнюю панель так, чтобы замки обеих картин оказались плотно состыкованными между собой.

Как правило, длина двух панелей значительно отличается поэтому, сначала укладывают короткую картину, а над ней — длинную. Следующая линия панелей укладывается наоборот — сначала длинная, затем — короткая.

Соединять картины встык или с помощью накладки нельзя — эти способы не обеспечат должной герметичности и дадут протечки.

Преимущества монтажа и эксплуатации кликфальца

Стильные и аккуратные крыши со стройными линиями фальца привлекают внимание к себе. Среди битумной кровли, классической черепицы или металлочерепицы такие крыши выделяются современным обликом

Это удобная, надежная кровля, которая выглядит солидно. Материал хорошо переносит низкие или высокие температуры и непогоду. Фальцевое соединение прочное и надежное, а упрощенная система монтажа сделала кликфальц любимым материалом строителей.

Самозащелкивающееся фальцевое соединение сохранило преимущества фальца, но значительно упростило процесс монтажа, сделав его быстрее, чем укладка других вариантов металлической крыши.

Сегодня кликфальцевая кровля собирается за несколько дней. Мастера собирают полотна из подготовленного набора металлических листов со специальными защелками по краю. По традиции такие полотна называют «картинами» и монтируют их на стропильную систему. Герметичность соединения картин и надежность крыши ничуть не уступают стандартному фальцу.

Преимущества финской фальцевой кровли

Среди прочих в России получила распространение кровельная продукция финской компании Ruukki (Руукки), одного из ведущих производителей кровельных материалов. Финские изделия обладают многочисленными достоинствами:

Качество. Производство в компании организовано по замкнутому циклу, что дает возможность контролировать качество от начальных этапов производства стали и оцинковки листов, до профилирования фальцевой кровли и выпуска аксессуаров. Многоуровневый контроль обеспечивает качество, которое подтверждается официальной гарантией (до 50 лет на сквозную коррозию и до 20 лет на покрытие).
Устойчивость к коррозии. Кровля изготавливается из качественной прокатной стали собственного производства. Надежность увеличивается благодаря оцинковке и финишному покрытию из полимера. Такая многослойность защищает материал от разрушающего воздействия атмосферной влаги, ультрафиолета и перепадов температур.
Долгий срок эксплуатации. Листы металла толщиной 0,45-0,5 мм обеспечивают неизменность характеристик и геометрии крыши в течение продолжительного времени.

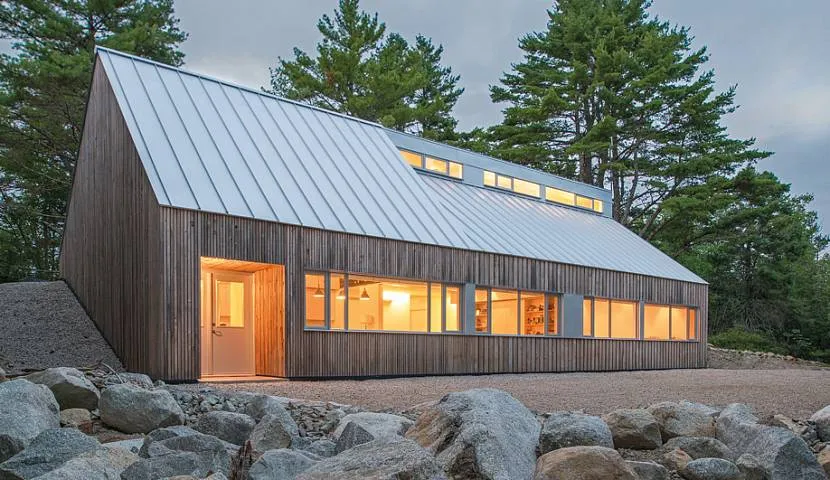

Фальц отличается надежностью и стильным видом

Источник optolov.ru

Дизайнерские возможности. Рельефное покрытие из фальца привлекает своим строгим современным стилем, прекрасно сочетающимся с любым ландшафтным окружением. В немалой степени это достигается разнообразием цветовой палитры и внешнего вида материалов. Вы сможете подобрать материал под любую архитектурную концепцию.
Разнообразие. Некоторые материалы предлагают дополнительные преимущества в виде ребер жесткости, усиливающих прочность конструкции.

Профессиональные строители положительно отзываются о следующих качествах фальца:

Экономия бюджета. В производстве используется рулонная технология. Листы фальца (по-другому, картины) достигают значительной длины (в среднем 8-12 м), что позволяет уменьшить до минимума отходы при обрезке, а, значит, сократить итоговую сумму расходов.
Небольшой вес. При использовании фальца вам не потребуется укреплять обрешетку и тратить дополнительные средства на закупку леса.
Экономия времени. Длинные листы большой площади значительно ускоряют монтаж и сокращают трудозатраты. Также процедуру монтажа упрощает особая конструкция замков фальцевых картин Ruukki.

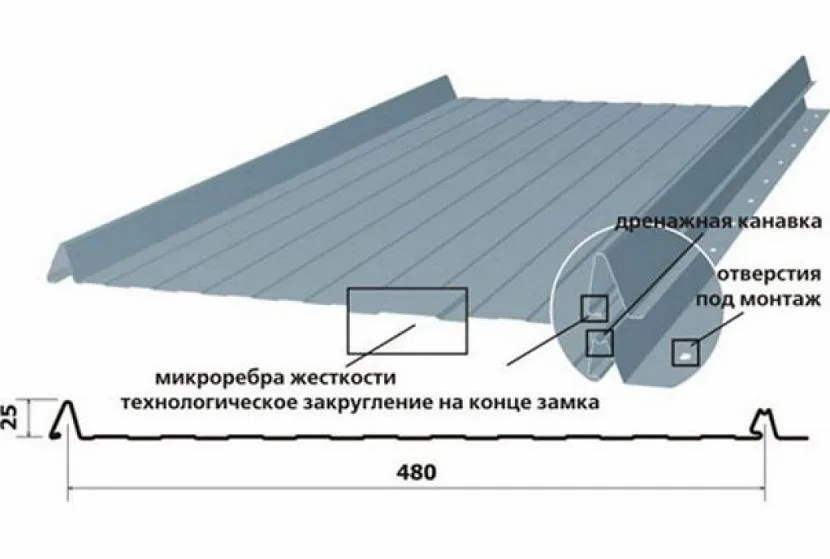

Схема клик-фальца

Источник spb-k.ru

В качестве защитно-декоративного покрытия применяются следующие полимеры:

Polyester. Полиэстер обладает гарантией на внешний вид 10 лет, на эксплуатационные качества — 30 лет.
Pural и Pural Matt. Пурал пользуется большей популярностью, он создает гладкую глянцевую поверхность, обладает насыщенным цветом и сохраняет качественные и эстетические характеристики в течении 20 и 50 лет соответственно.
Prex. Обладает гарантией на 40 и 15 лет соответственно.

Подготовка поверхности

Перед началом работ необходимо правильно подготовить поверхность, на которую будут установлены панели кликфальц. Это позволит обеспечить надежное и долговечное крепление панелей.

Шаг 1: Очистка поверхности

Убедитесь, что поверхность, на которую будет устанавливаться панель, сухая и чистая от пыли и грязи. Используйте мягкую щетку или тряпку для удаления загрязнений.

Шаг 2: Проверка ровности и гладкости

Выполните проверку поверхности на ровность и гладкость. В случае обнаружения неровностей, рекомендуется выполнять выравнивание или шпаклевание поверхности.

Шаг 3: Установка дополнительной защитной пленки

Для защиты стены от влаги и проникновения пыли рекомендуется установить дополнительную защитную пленку. Пленку следует укладывать на поверхность перед установкой панелей.

Шаг 4: Проверка горизонтальности и вертикальности

Используйте уровень для проверки горизонтальности и вертикальности поверхности. Установите опорные линии для правильного расположения панелей.

Шаг 5: Подготовка инструментов

Подготовьте необходимые инструменты для установки панелей. Вам понадобятся: молоток, циркулярная пила, линейка, отвёртка, клей для панелей и другие инструменты, указанные в инструкции производителя.

Шаг 6: Осмотрите и подготовьте панели

Осмотрите панели и убедитесь, что они не имеют дефектов или повреждений. При необходимости подгоните размеры панелей согласно инструкции производителя.

Готовая поверхность предоставит прочное основание для монтажа панелей и поможет достичь качественного результата.

О фальцевой кровле

Строительство фальцевых кровель стало набирать силу в эпоху промышленной революции, более 200 лет назад. Интерес к металлическому покрытию, имеющему такую давнюю историю, остается устойчивым и ваши дни. Данная технология монтажа основана на соединении соседних листов швом особой конструкции — фальцем, чье преимущество состоит в особой форме, обеспечивающей отличные эксплуатационные характеристики конструкции.

Став обязательной чертой городского пейзажа (и такого архитектурного направления, как русский классицизм), характерное покрытие украшает сегодня не только исторические центры российских городов, но и многочисленные загородные дома. Покрытие остается популярным в Северной Европе, особенно в Скандинавии; особенно преуспели в производстве фальцевой кровли в Финляндии.

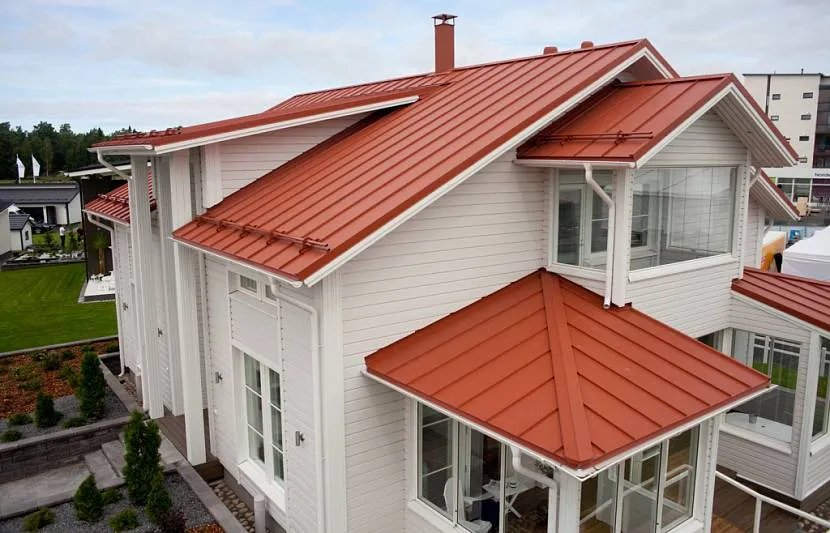

В скандинавском стиле

Источник pinterest.com

Обслуживание фальцевой самозащёлкивающейся кровли

Принято считать, что фальцевая кровля не нуждается в уходе. Однако, если речь идет о стальном покрытии с полимерной защитой, рекомендуется периодически принимать некоторые профилактические меры.

Прежде всего, необходимо хотя бы раз в год осматривать кровлю. Это поможет обнаружить изъяны поверхности, найти отверстия и ржавые участки. Необходимо осмотреть все соединения и примыкания к стенам и трубам. Проверить состояние герметика в участках соединения с доборными элементами, фартуками и т. д. Также надо внимательно осматривать состояние полимерного защитного слоя на поверхности кровельного полотна и подкрашивать наиболее сомнительные участки.

Кроме этого, рекомендуется периодически выполнять очистку кровли. Для этого используют гидравлические моющие аппараты или обычное ведро с водой и щетку на длинной ручке. Лотки водосточной системы промывают струей воды из шланга.

Также необходимо удалять мусор из ендов, лотков, угловых соединений кровли и стен. Здесь часто наблюдаются скопления веток, листьев и пыли. Их собирают в мешки и уничтожают. В зимнее время часто приходится убирать излишки снега

Во время этой процедуры надо действовать очень осторожно, чтобы не поцарапать полотно и не разрушить полимерное покрытие. Рекомендуется на поверхности оставлять слой снега в 5-10 см, чтобы не прикасаться лопатой к поверхности кровельного полотна

Если самостоятельное обслуживание кровли представляется слишком трудной или опасной задачей, можно заключить договор со специализированной организацией. Они будут обслуживать кровлю и выполнять все необходимые действия. Оплата таких услуг в любом случае обойдется дешевле, чем преждевременный ремонт кровельного покрытия.

Источник

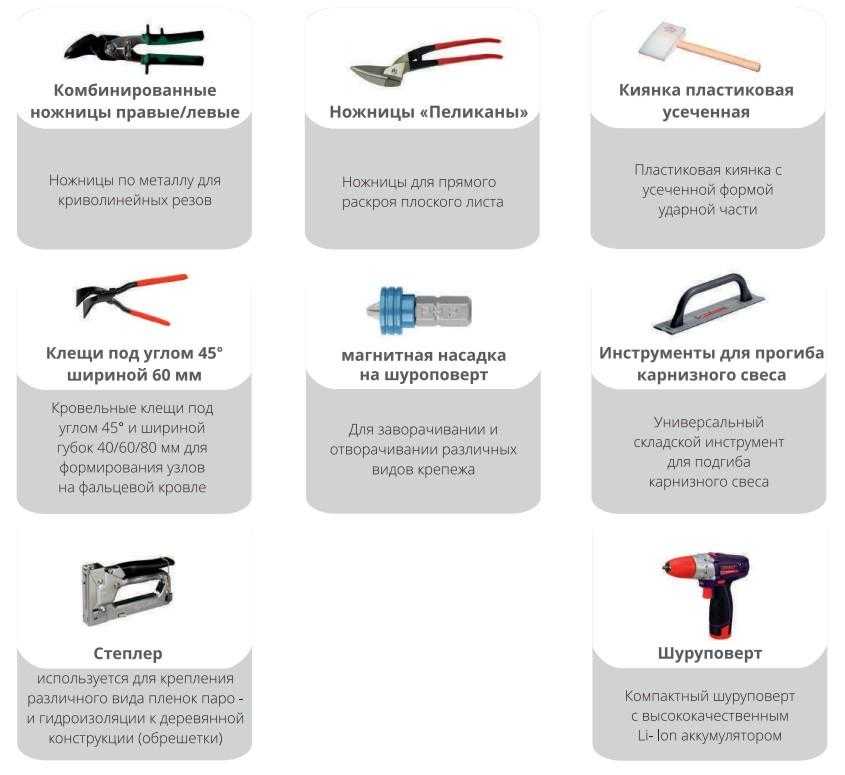

Инструменты для крепления панелей Кликфальц

Кроме стандартных кровельных инструментов: шуруповерта, инструмента для разметки и резки панелей, заклепочника, пистолета для герметика, при работе с панелями Кликфальц используется специальный инструмент:

1. Ножницы «Пеликаны» для прямого раскроя плоского листа. Удобны для выполнения длинных резов панелей и доборных элементов. Производитель — Stubai / EDMA;

2. Ножницы подрезные левые/правые для резки материала по кривой. Удобны для подрезки замков на панелях. Производитель -EDMA / Malco;

3. Клещи большие прямые скошенные 180 мм сквозное соед. для обустройства примыкания к трубе и стене высотой до 180 мм. Необходимы для формирования конвертов по технологии двойного фальца. Производитель – Stubai;

4. Инструмент для подгиба карнизного свеса — универсальный компактный инструмент для подгиба карнизного свеса, глубина гиба 25,4 мм и 38,1 мм, длина гиба 460 мм. Используется не только на карнизе но и на ендове, при наращивании, на обходе трубы. Производитель – Malco;

5. Клещи 45 град 60/80 мм. Кровельные клещи под углом 45 градусов и шириной губок 60/80 мм. Используются для формирования большинства узлов на фальцевой кровле. Производитель — Stubai / EDMA;

6. Киянка усеченная. Пластиковая киянка с двумя видами ударной поверхности: клиновидной и плоской. Производитель — Stubai / EDMA.

Укладка кликфальца Гранд Лайн

Кликфальц Гранд Лайн — это инновационная система соединения панелей напольного покрытия, которая обеспечивает прочное и надежное крепление пола. Укладка кликфальца Гранд Лайн производится в несколько этапов.

Подготовка поверхности: Перед укладкой кликфальца необходимо подготовить поверхность пола. Очистите ее от грязи, пыли и других загрязнений. При необходимости выровняйте неровности пола.
Укладка первой панели: Начните укладку кликфальца с установки первой панели в углу комнаты. При монтаже панелей рекомендуется оставлять зазор шириной около 1,5-2 мм на периметре помещения для компенсации возможных изменений размеров материала. Поставьте панель под небольшим углом и поставьте ее на подготовленную поверхность. Затем, сделайте опускание панели на подложку и нажмите до щелчка.
Укладка остальных панелей: Последующие панели монтируются путем установки пластика паза первой панели в желоб второй панели под небольшим углом. Затем, панель нажимается до щелчка и прокатывается, чтобы обеспечить тесное соединение.
Обрезка панелей: Возможно, вам придется обрезать панели по размеру для установки их в конце ряда или в узких местах. Для этого используйте специальный пилу или нож для ламината.
Укладка последней панели: Последнюю панель укладывайте с учетом зазора на периметре. Используйте деревянную киянку и молоток для небольших ударов по панели, чтобы она встала на свое место.
Закрепление подлоги: Чтобы пол не «ходил», рекомендуется закрепить его на подложке. Один из вариантов закрепления — укладка полиэтиленовой пленки и использование дюбелей для крепления панелей к подложке.

По окончании укладки кликфальца Гранд Лайн рекомендуется провести проверку качества укладки и при необходимости внести коррективы

Важно помнить, что правильная укладка и исправная подготовка поверхности позволяют достичь долговечности и эстетической привлекательности пола

Фиксация кликфальца на основании

Фиксация кликфальца на основании – это один из важнейших этапов монтажа гранд лайна. Правильно выполненная фиксация обеспечивает надежную и долговечную конструкцию, способную выдерживать нагрузки и устойчивую к внешним воздействиям.

Для фиксации кликфальца на основании используются различные методы. Одним из наиболее распространенных является использование клея. Кликфальц наносится на основание, после чего к нему прилагается сила, достаточная для обеспечения прочного соединения.

Еще один метод фиксации – использование механических фиксаторов. Они представляют собой специальные элементы, которые крепятся к основанию с помощью винтов или заклепок. Кликфальц вставляется в эти фиксаторы и фиксируется их помощью.

Важно помнить, что для каждого типа основания и кликфальца могут потребоваться различные методы фиксации. Поэтому перед началом монтажа необходимо ознакомиться с рекомендациями производителя и подобрать подходящий способ

Фиксация кликфальца на основании – это ответственный этап монтажа, который требует точности и аккуратности. Правильно выполненная фиксация поможет избежать проблем в будущем и обеспечит долговечность и надежность конструкции.

Виды фальцевой кровли

Фальцевая кровля представляет собой кровельный материал в виде панелей (картин), которые соединяются между собой благодаря наличию на кромках специальных замков. Данное покрытие классифицируется по типу соединения отдельных листов.

Сегодня потребители чаще выбирают такие виды кровли по технологии соединения картин:

Кликфальц – на таких панелях одна кромка имеет верхний замок, а другая ответную часть замкового соединения и специальную полку с перфорацией для скрытого крепления к обрешетке. Такое покрытие проще и удобнее монтируется – верхний замок накладывается на ответный и прижимается до защелкивания элементов. Полезная ширина изделий составляет 510 мм, общая – 545 мм.

Фото 4. Внешний вид картины с соединением кликфальц

Двойной фальцевый замок кровли – картины имеют Г-образную конфигурацию кромок. Такое соединение обеспечивает повышенную герметичность покрытия. Фальц получают методом закатывания кромок с помощью ручного или электрического инструмента. Полезная ширина изделий составляет 550 мм, общая – 625 мм.

Фото 5. Внешний вид панелей с двойным фальцевым замком

Также выпускаются картины с одинарным фальцем, у которых одна кромка имеет один загиб под 90°, а вторая – два загиба под 90 и 180°. Такое соединение считается менее надежным, чем двойной фальцевый замок.

Рисунок 6. Внешний вид одинарного стоячего замка

Стандартная толщина металлической фальцевой кровли составляет от 0,45 до 0,7 мм, длина выбирается в зависимости от габаритных размеров ската и может достигать от 1,2 до 9 м.

Обрезка кликфальца и подгонка к размерам помещения

После того, как вы уложили кликфальц вдоль стены, вам может потребоваться обрезать его, чтобы он точно подходил по размерам вашего помещения. В этом разделе мы рассмотрим основные этапы обрезки кликфальца и его подгонки к размерам помещения.

Измерьте длину стены, к которой вы укладываете кликфальц. Используйте измерительную ленту или рулетку, чтобы получить точные измерения.
Отметьте на кликфальце место, где нужно его обрезать. Помните, что кликфальц должен быть немного меньше размера стены, чтобы у вас был небольшой зазор для расширения при изменении температуры и влажности.
Используйте пилу или нож для обрезки кликфальца. Будьте осторожны и следуйте инструкциям производителя, чтобы избежать травмирования.
Подгоните обрезанный кликфальц к размерам стены. Убедитесь, что он равномерно примыкает ко всей длине стены.
Если обрезанный кликфальц не подходит по размерам стены, повторите предыдущие шаги, чтобы достичь требуемого размера.

Не забывайте, что при укладке кликфальца нужно также учитывать направление укладки и необходимость оставления зазоров для дополнительного расширения. Следуйте инструкциям производителя, чтобы достичь наилучшего результата и продлить срок службы вашего пола.

Подготовительные работы. Устройство кровельного пирога

1. Основание

Для кровель с углом наклона от 16° до 25° в качестве основания используется сплошной настил из досок (толщина — не менее 25 мм), водостойкой фанеры или OSB (толщина — не менее 12 мм). В этом случае необходим гидроизоляционный разделительный слой. Это может быть любой гидроизоляционный материал, предназначенный для укладки на сплошное основание. Отлично подходит битумно-полимерный подкладочный ковер Icopal FEL’X или его аналоги. Использование пространственных мембран для этой цели не предусматривается.

Для кровель с углом наклона более 25° используется шаговая обрешетка. В этом случае разделительный слой отсутствует. Расстояние между досками зависит от угла наклона.

Рекомендации Grand Line – в таблице:

25° — 35°	50 мм
35° — 45°	100 мм
45° — 70°	200 мм
70° — 90°	300 мм

2. Гидроизоляция

В утепленных мансардах, для защиты утеплителя, а также с целью увеличения эффективности утепления, используйте супердиффузионные мембраны, например Folder Classic, Delta Vent N, Tyvek Solid.

Для холодного чердака, при наличии разделительного слоя дополнительный гидроизоляционный слой не требуется. Для шаговой обрешетки – гидроизоляционный слой, который монтируется непосредственно на стропила, обязателен. Допускается использование конвекционных пленок, например Grand Line D98.

3. Контробрешетка

Для формирования вентиляционных каналов под обрешеткой используются бруски высотой не менее 50 мм. Рекомендуется использовать разреженную контробрешетку для более эффективной вентиляции подкровельного пространства, особенно на сложных крышах.

4. Защита подкровельного пространства

Для защиты от мусора и снега вентиляционный зазор на коньке закрывается Аэроэлементом конька Grand Line с высокой воздухопроницаемостью. Открытый вентзазор на карнизе, для защиты от проникновения птиц и насекомых, рекомендуется закрывать Вентиляционной лентой для карниза.

5. Утеплитель

Рекомендации по слою утепления традиционны – минераловатный утеплитель, с плотностью, рекомендуемой для скатных кровель. Толщина слоя утепления определяется теплотехническим расчетом.

6. Крепеж

Для крепления панелей к обрешетке из досок используйте Саморезы с прессшайбой острые 4,2х25 цинк, к фанере и OSB — 4.2×19.Коньковая, торцевая планка и планка примыкания крепятся Саморезами Кровельными 4,8*29 Ral с окрашенной головкой, шайбой и EPDM прокладкой Остальные доборные элементы крепятся саморезами с прессшайбой.

Монтаж своими руками

Для стандартного соединения панелей надо приобрести машинку для закатывания фальцев. Не трудитесь заменить ее сподручными средствами, от этого может нарушиться технология, пострадает качество всей крыши. Если нет возможности или желания обзаводиться машинкой, используется самозащелкивающаяся фальцевая кровля с кромками, на которых уже сформирован специальный замок. Данный вид листов упрощает монтаж, ускоряет работы в несколько раз. Замок состоит из запирающего зуба, который охватывается крючком, когда одна металлическая полоса накладывается на другую. Остается лишь защёлкнуть систему, на что уходит буквально несколько секунд.

Инструменты для работы

Для монтажа фальцевой кровли понадобятся следующие инструменты:

шуруповерт
ножницы по металлу
молоток, киянка, клещи
пистолет для герметика
фальцезакаточная машинка

Крепление делают к металлической или деревянной обрешетке, сплошной или с шагом не более 40 см. Обязательно предусматривается гидроизоляционный слой. Стандартные габариты листов для монтажа фальцевой кровли:

ширина 465 мм
высота кромок (замков) 40 и 45 мм

Самозащелкивающаяся технология делает фальцевую кровлю в целом дороже, но простота монтажа и гарантированное качество соединений приводят к настоящей экономии устройства крыши.

Актуально: медная кровля

Материалом покрытия не всегда выбирают нержавеющую сталь. Большим сроком службы и прочностью отличается медная фальцевая кровля, благодаря свойствам данного металла. Первое время он выделяется характерным блеском, затем покрывается патиной и обретает благородный оттенок. Медь не разрушается в течение сотни лет, такая кровля с фальцевым соединением станет по-настоящему долговечной.

Особенности крепления: кляммеры

Независимо от металла изготовления фальц разделяется на следующие виды:

стоячий
лежачий
с ребром жесткости
с кляммерным креплением

При помощи кляммеров делают монтаж панелей обоих типов: самозащелкивающиеся и с применением инструмента. Кляммер в фальцевом соединении позволяет прикреплять металлические панели к обрешетке абсолютно незаметно. Он бывает 2-х видов: подвижный и неподвижный. Первый используют для листов длиной более 8 м, а второй для коротких листов (до 8 м). Непосредственно крепление делают саморезом с пресс-шайбой. Самым надежным считается стоячий двойной фальц. Его делают двойным загибом кромок, благодаря которому он отличается внешне: получается характерное выпуклое продольное соединение.

Особенности монтажа

Первую и все следующие панели располагают нижним замком в сторону следующего монтажа. Работы проводят снизу вверх, расстояние между продольными стыками составляет 40 см. Нет принципиального правила, с какой стороны начинать монтаж: слева направо или справа налево. Главное — соблюдать расположение нижнего замка. Для металлической обрешетки берут саморезы 4,8х20 мм, для деревянной 4,8х35 мм. Если обрешетка сплошная, крепление проводится на расстоянии не менее 40 см; если обрешетка разреженная, крепление делают в каждый ряд. В местах примыкания листов к трубам и стенам используют пристенный профиль.
