Виды знаков пожарной безопасности
У любого знака есть два основных цвета: сигнальный (фон) и контрастный (символ). Сигнальный цвет определяет смысловое значение знака, а контрастный усиливает зрительное восприятие.
| Знак | Размер | Вариант исполнения |
|---|---|---|
| Диаметр круга: 50, 100, 150, 200, 300, 350, 400 | Допускается применять поясняющую надпись черного цвета; при этомполоса не наносится | |
| Сторона треугольника: 50, 100, 150, 200, 300, 350, 400 | Допускается применять поясняющую надпись черного цвета | |
| Диаметр круга: 50, 100, 150, 200, 300, 350, 400 | Допускается применять поясняющую надпись белого цвета | |
|
Сторона квадрата: 50 х 50, 100 х 100, 150 х 150, 200 х 200, 300 х 300, 350 х 350, 400 х 400 Сторона прямоугольника: 100 х 300, 150 х 300, 200 х 400, 300 х 600 |
Для знаков, указывающих места нахождения пожарно-технической продукции, фон знака — красный; для целей эвакуации — зеленый |
Доступных размеров много, однако на практике используют 150 х 150 мм для квадратных знаков и 150 х 300 мм для прямоугольных.
По форме знаки могут быть плоскими и объемными. К первым относят наклейки и световые табло, ко вторым — знаки, на всех гранях которых есть изображения. Их устанавливают в театрах, кинотеатрах и других зрительных залах.
Предупреждающие знаки
Приложение Д (обязательное)
Таблица Д.1
Код знака
Цветографическое изображение*
Смысловое значение
Место размещения (установки) и рекомендации по применению
W 01
Пожароопасно. Легковоспламеняющиеся вещества
Использовать для привлечения внимания к помещениям с легковоспламе-няющимися веществами.На входных дверях, дверцах шкафов, емкостях и т.д.
W 02
Взрывоопасно
Использовать для привлечения внимания к взрывоопасным веществам, а также к помещениям и участкам.На входных дверях, стенах помещений, дверцах шкафов и т.д.
W 03
Опасно. Ядовитые вещества
В местах хранения, выделения, производства и применения ядовитых веществ
W 04
Опасно. Едкие и коррозионные вещества
В местах хранения, выделения, производства и применения едких и коррозионных веществ
W 05
Опасно. Радиоактивные вещества или ионизирующее излучение
На дверях помещений, дверцах шкафов и в других местах, где находятся и применяются радиоактивные вещества или имеется ионизирующее излучениеДопускается применять знак радиационной опасности по ГОСТ 17925
W 06
Опасно
Возможно падение груза
Вблизи опасных зон, где используется подъемно-транспортное оборудование, на строительных площадках, участках, в цехах, мастерских и т.п.
W 07
Внимание. Автопогрузчик
В помещениях и участках, где проводятся погрузочно-разгрузочные работы
W 08
Опасность поражения электрическим током
На опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов
W 09
Внимание
Опасность (прочие опасности)
Применять для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак необходимо использовать вместе с дополнительным знаком безопасности с поясняющей надписью
W 10
Опасно. Лазерное излучение
На дверях помещений, оборудовании, приборах и в других местах, где имеется лазерное излучение
W 11
Пожароопасно. Окислитель
На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя
W 12
Внимание. Электромагнитное поле
На дверях помещений, оборудовании, приборах и в других местах, где действуют электромагнитные поля
W 13
Внимание
Магнитное поле
На дверях помещений, оборудовании, приборах и в других местах, где действуют магнитные поля
W 14
Осторожно. Малозаметное препятствие
В местах, где имеются малозаметные препятствия, о которые можно споткнуться
W 15
Осторожно
Возможность падения с высоты
Перед входом на опасные участки и в местах, где возможно падение с высоты
W 16
Осторожно. Биологическая опасность (Инфекционные вещества)
В местах хранения, производства или применения вредных для здоровья биологических веществ
W 17
Осторожно. Холод
На дверцах холодильников и морозильных камер, компрессорных агрегатах и других холодильных аппаратах
W 18
Осторожно. Вредные для здоровья аллергические (раздражающие) вещества
В местах хранения, производства или применения вредных для здоровья аллергических (раздражающих) веществ
W 19
Газовый баллон
На газовых баллонах, складах и участках хранения и применения сжатых или сжиженных газов.Цвет баллона: черный или белый, выбирается по ГОСТ 19433
W 20
Осторожно. Аккумуляторные батареи
В помещениях и на участках изготовления, хранения и применения аккумуляторных батарей
W 22
Осторожно. Режущие валы
На участках работ и оборудовании, имеющем незащищенные режущие валы, например на деревообрабатывающем, дорожном или сельскохозяйственном оборудовании
W 23
Внимание. Опасность зажима
На дверцах турникетов и шлагбаумах
W 24
Осторожно. Возможно опрокидывание
На дорогах, рампах, складах, участках, где возможно опрокидывание внутризаводского транспорта
W 25
Внимание. Автоматическое включение (запуск) оборудования
На рабочих местах, оборудовании или отдельных узлах оборудования с автоматическим включением
W 26
Осторожно. Горячая поверхность
На рабочих местах и оборудовании, имеющем нагретые поверхности
W 27
Осторожно. Возможно травмирование рук
На оборудовании, узлах оборудования, крышках и дверцах, где возможно получить травму рук
W 28
Осторожно. Скользко
На территории и участках, где имеются скользкие места
W 29
Осторожно. Возможно затягивание между вращающимися элементами
На рабочих местах и оборудовании, имеющем вращающиеся элементы, например, на валковых мельницах
W 30
Осторожно. Сужение проезда (прохода)
На территориях, участках, в цехах и складах, где имеются сужения прохода (проезда) или присутствуют выступающие конструкции, затрудняющие проход (проезд)
———————————
<*> Основная поверхность знака и кант — желтого цвета, кайма по периметру и графический символ внутри — черного цвета.
Связанная векторная графика
Знак осторожности эскалатора ai svg
Открыть файл эскиза знака «Закрыть магазин» sketch
Знак CE ai eps
Гранж опасность / осторожно фон eps svg ai
Знаки на дверях «Не беспокоить» ai
Красивая дверь мечети eps ai
Открыть макет журнала a5 psd
Знаки запрета eps
Двери eps svg
Осторожно собака eps
Знаки дорожного движения eps
Вектор двери eps
Вектор дорожных знаков eps
Знак «Не курить» svg
Дверь svg eps
Знаки запрета ai
Знаки безопасности odg svg
Передняя дверь eps svg
Цветной неоновый фон двери вектор eps
Золотая дверь мечети с исламским узором для Рамадана Карима eps
дверь мечети с креативным полумесяцем для фестиваля ид eps
Реалистичные окна и двери ai eps
Гранж опасность / осторожно фон ai svg eps
Открыть блокнот eps
Векторный знак осторожно, мокрый пол ai svg
Дорожные знаки eps
Вектор дорожных знаков eps
Вектор запрещающих знаков предупреждения безопасности cdr
Креативная бизнес-информация лестница дверь карта векторный материал eps
Интерьер золотой мечети с дверью ai eps
Набор знаков запрета ai
Аварийный знак eps svg
Дверь мечети с огнями ai eps
Осторожно обращайтесь с упаковкой или хрупкими наклейками этой стороной вверх, держите в сухом месте eps
Мусульманин и знак eps
Дверь безопасности дверь вектор eps
Знак предупреждения об опасности svg odg
Черная лента траурный знак eps ai svg
Открыть библейский фон eps
дверь мечети с белым светом, проникающим внутрь eps
Деревянные знаки eps svg ai
Бесплатный аварийный выход знак вектор ai
Предупреждающий знак векторов eps svg
Дорожные предупреждающие знаки eps
Текстура древесины алфавит со знаком вектор ai
Мокрый пол осторожно фон eps svg ai
Знаки здоровья и безопасности бесплатно eps
Бесплатный вектор знак осторожности ai
Набор знаков аварийного выхода ai eps
Гранж-фон осторожно svg ai eps
ключевые слова
автомобиль пиктограмма вектор
осторожность
предупреждающая лента клипарт
клипарт пиктограмма
дверь
бесплатные пиктограммы картинки
клипарт пиктограмма ghs
пиктограмма ghs вектор
рука пиктограмма вектор
человеческая пиктограмма вектор
человек пиктограмма вектор
пиктограмма олимпийских видов спорта картинки
открыто
открытые двери клипарт
телефон пиктограмма вектор
пиктограмма
пиктограмма клипарт
пиктограмма вектор
пиктограмма векторный пакет
прямоугольный
беговая пиктограмма клипарт
знак
медленно
спортивные пиктограммы картинки
символ
символы и знаки
текст
туалет пиктограмма вектор
пиктограммы опасности
библиотека векторных пиктограмм
векторные знаки и символы
вектор знак зодиака символы
желтый
eps
осторожно
открыть
вектор
DMCA
Эвакуационные знаки и знаки медицинского и санитарного назначения

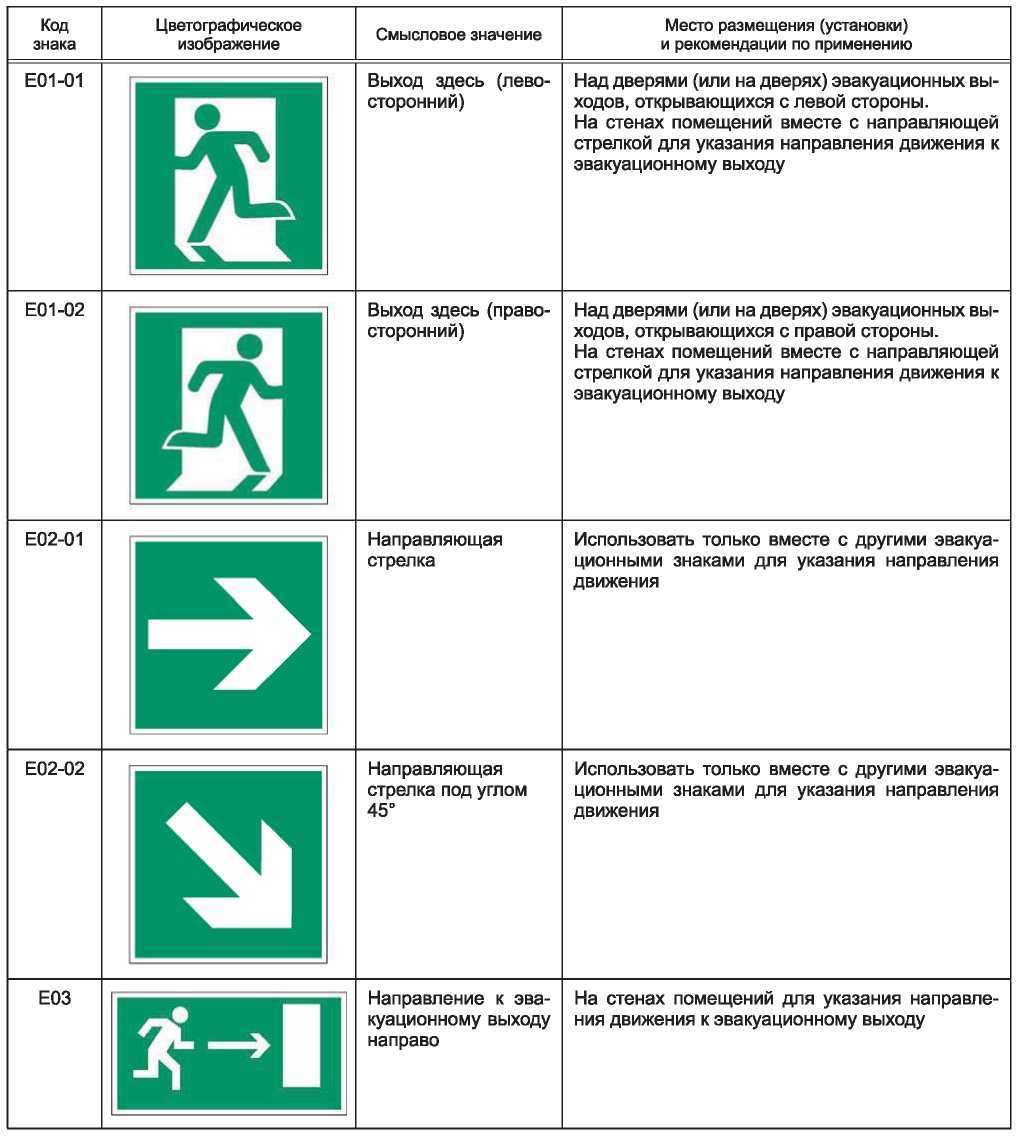

Таблица Л.1 — Эвакуационные знаки
