Разновидности подставок

Подставки под фидер отличаются своим многообразием. Каждый тип имеет минусы и плюсы, есть простые по конструкции изделия и замысловатые по форме, также они могут отличаться функциональными особенностями.

Существуют такие разновидности подставок под удочки для ужения фидером:

• деревянные колышки;
• одинарные подставки-стойки;

  Фото 1. Мягкие подставки из трубок с проводом не травмируют бланки удилищ.

• держатели комлевые;

  Фото 2. Комлевой держатель.

• род под.

Фото 3. Род под для карпфишинга.

Деревянные колышки – необычайно простое и древнее изобретение рыболовов. Такие подставки с легкостью можно вырезать на берегу любого водоема. На них не нужно тратить деньги и необязательно увозить с собой с водоема. Однако современные рыболовы все чаще отказываются от применения «рогатулек», поскольку не хотят причинять вред окружающей среде и боятся повредить дорогие удилища.

Важно! Если использовать в качестве материала лозу и оставить палку торчать в воде, то уже на следующий год она пустит корни и начнет разрастаться. Это чревато тем, что удобный спуск к воде в дальнейшем станет не пригодным для выполнения забросов и вываживания рыбы. Одинарные стойки изготавливают преимущественно из металлических сплавов

Самые дешевые модели могут делаться из пластмассы. Существуют разные конструкции подобных подставок. Бывают цельные, есть телескопические либо составные из двух секций. Нижняя часть заострена для удобства установки в грунте. Сверху на нее фиксируется крепление для размещения удилища

Одинарные стойки изготавливают преимущественно из металлических сплавов. Самые дешевые модели могут делаться из пластмассы. Существуют разные конструкции подобных подставок. Бывают цельные, есть телескопические либо составные из двух секций. Нижняя часть заострена для удобства установки в грунте. Сверху на нее фиксируется крепление для размещения удилища.

Одинарные стойки в рыболовных кругах принято называть по-простому «тычки». Их преимуществами являются:

• простота конструкции;
• компактность;
• удобство эксплуатации;
• низкая стоимость.

Они имеют один недостаток – невозможность поставить их на твердом основании, например на камнях, бетонных плитах, деревянном помосте.

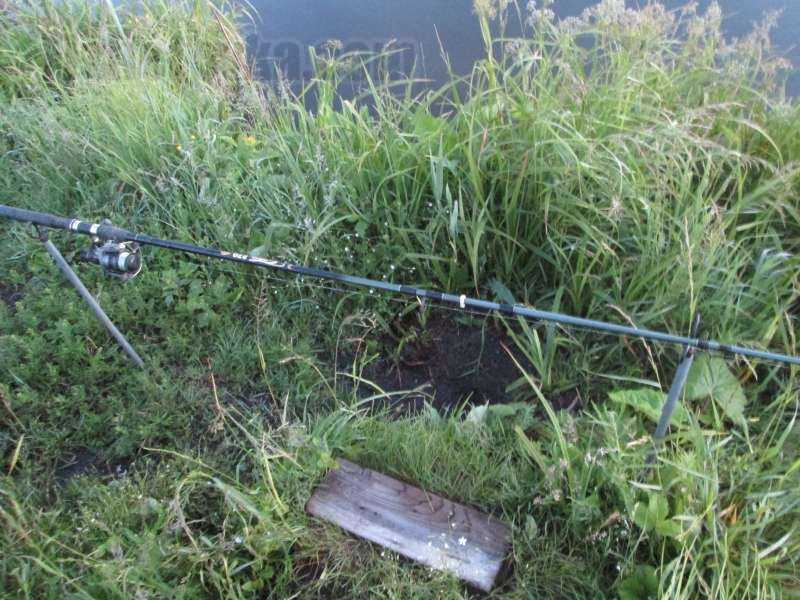

Фото 4. Фидер лежит на паре мягких подставок.

Комлевые держатели вбиваются в землю. Они не годятся для постановки на твердом основании. Такие подставки подходят при использовании коротких удочек, поскольку длинные будут раскачиваться и не сможет быть обеспечена максимальная чувствительность снасти.

Род под – продуманная многофункциональная подставка, которая позволяет размещать от одного до нескольких фидеров одновременно. Устанавливается на вертикальные стойки, также используется специальная тренога для фидера. Подобная конструкция допускает смену угла наклона удочек, подбирая оптимальный под заданные условия ужения. На нее можно «навешивать» дополнительные разноплановые держатели и сигнализаторы поклевки.

Основной недостаток таких многофункциональных подставок заключается в его громоздкости. На его сборку и установку требуется много времени. Эти изделия являются дорогими и не всегда доступны рядовому рыболову. Но есть выход. Можно изготовить род под своими руками.

Пошаговая инструкция по изготовлению подставки

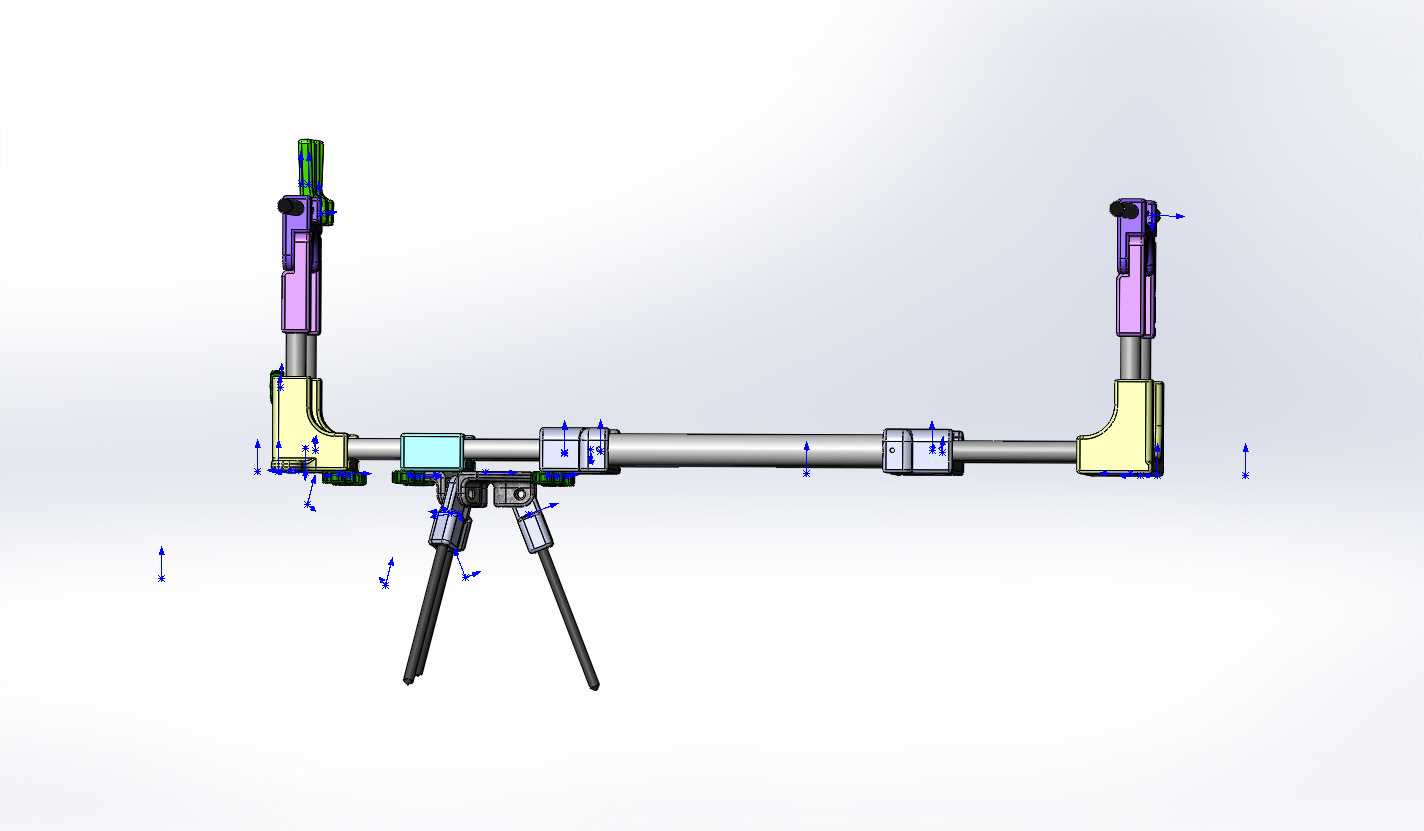

На первом фото представлена сложная конструкция с множеством сочленений. Чтобы сделать даже более простой держатель следует придерживаться следующей схемы действий:

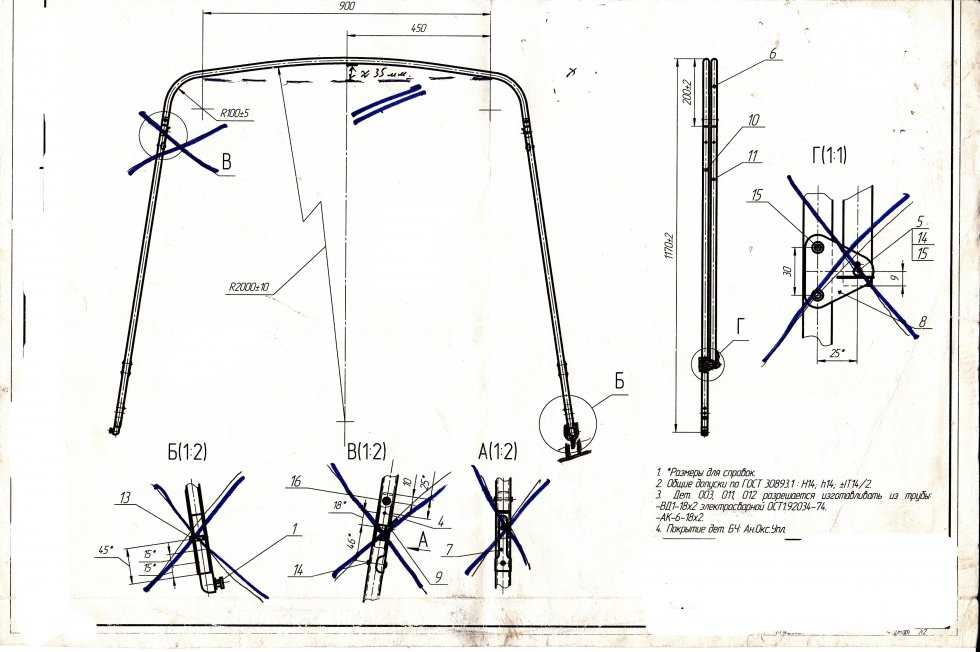

1. Составляем детальные чертежи будущей самоделки. Они не обязательно должны иметь инженерный вид – достаточно и эскиза. Но размеры и все соединения обозначаются максимально подробно.
2. Приобретаются комплектующие. Трубу следует брать жесткую, чтобы подставка не выглядела хлипкой.
3. Крепления под передние одиночные держатели делаются с учетом того, что на их место могут устанавливаться электронные сигнализаторы.
4. Начинается сборка. Сначала отрезаются по размерам все трубы и выкладываются на площадке, затем свариваются все соединения.
5. Если не требуется большая регулировка по высоте, то можно смонтировать одну центральную треногу, а выдвигать или опускать пластиковые кронштейны, фиксирующиеся по высоте трубными защелками.

Но иногда в процессе рыбалки на течении требуется для фидера высоко поднять вершинку. Тогда центральную треногу можно заменить на четыре телескопические стойки для удочек. Конструкцию в таких обстоятельствах дорабатывают, вводя элемент крепления для таких стоек.

Тройник тогда придется просверлить и нарезать резьбу для фиксации верхней части этих элементов. Чтобы удержать их от выпадения из тройника, используются винты с барашком.

Преимущество такого род-пода – малый вес и невысокая стоимость.

Представленные в кратком обзоре виды подставок не догма. Очень качественные изделия могут получиться, если подставку сделать из алюминиевой квадратной трубы сечением 20 мм.

Самодельный род-под делается, конечно, не так быстро, как одиночная стойка. Но конструкция такой подставки не так сложна, как может показаться на первый взгляд. При наличии инструментов и минимальных навыков на ее изготовление уходит минимум средств и времени.

Виды подставок под удочку

Сейчас в магазинах можно приобрести разные варианты подставок под фидер. Они отличаются друг от друга:

• возможностью применения в тех или иных условиях рыбалки;
• надежностью;
• ценой;
• удобством применения;
• количеством снастей, которые на них можно установить;
• материалом изготовления.

Виды подставок под удочку

Деревянные колышки

Раньше использовались везде и часто были единственно возможным вариантом – деревянные колышки. Да и сейчас еще очень часто можно увидеть их на берегу. От всех остальных подставок они отличаются тем, что их не нужно возить с собой, а можно соорудить прямо на месте ловли из ветки. Желательно, чтобы эта ветка была относительно прямой и имела разветвление на конце в виде рогатки. Противоположный конец заостряют, чтобы колышек было легче воткнуть в землю.

Преимущества этого вида подставок в том, что его изготовление очень быстрое и простое, а также не требует затрат. Но использование таких подставок имеет и недостатки:

• поблизости от водоема не всегда есть подходящие деревья;
• на самой рыбалке не хочется терять время не по назначению;
• выламыванием веток наносится вред природе.

Как ловить рыбу фидером на реке при течении

Комлевые подставки

Комлевые держатели надежно фиксируют удилище за рукоятку. Такие подставки не занимают много места и удобны в использовании, поэтому являются довольно популярными. Но в то же время они имеют и серьезные недостатки:

верхняя часть удилища неустойчива, поэтому при ветреной погоде существует высокая вероятность не заметить поклевки, особенно если используется длинное удилище;

Комлевые подставки под удилище

могут применяться на очень ограниченных видах поверхности, фактически только на плотной земле. Их нельзя воткнуть в бетон, асфальт или каменистое покрытие, а при углублении в рыхлую землю или песок они могут не удержать удилище.

Исходя из их особенностей, можно сделать вывод, что это не лучший вариант подставки для фидерных удилищ, они больше подходят для использования как подставка под спиннинг.

Одинарные стойки из металла

Это своего рода промышленный вариант деревянных подставок, но из нержавейки или алюминия, что дает им ряд преимуществ:

• изготовление стоек из металла делает их более долговечными;
• они легче втыкаются в твердую землю;
• могут регулироваться по высоте;
• компактны для перевозки.

У одинарных стоек есть еще одно достоинство – удилища можно устанавливать на значительном расстоянии друг от друга, и они не будут мешать одно другому при вываживании рыбы. Их можно устанавливать попарно: одну ближе к рукоятке удилища, а вторую – к вершинке.

Korda Singlez – универсальная стойка для удилищ предлагаемая компанией Korda

Род поды

Наиболее удобными в использовании считаются род поды с тремя (тренога), а лучше четырьмя (4 вертикальные стойки) точками опоры. В отличие от других видов подставок, они являются универсальными, так как могут устанавливаться на берегу с любым типом поверхности – и на песке, и на асфальте, и на деревянных настилах. Род поды могут использоваться на любых водоемах:

• на водоеме со стоячей водой они располагаются параллельно берегу;
• на реке с сильным течением их устанавливают так, чтобы вершинка фидера была значительно выше его рукоятки.

Читайте так же: Труба пнд черная для водоснабжения

Кормушки для фидера своими руками

Достоинствами таких конструкций также является то, что они очень устойчивы (особенно это относится к род подам с 4 вертикальными стойками), легко регулируются по высоте и дают возможность устанавливать удилища под любым нужным углом.

Невзирая на все достоинства, род поды не лишены и недостатков:

• они имеют довольно громоздкую конструкцию;
• тратится время на сборку и разборку;
• при вываживании рыбы, особенно крупной, часто приходится забирать с подставки остальные удилища, чтобы снасти не перепутались между собой;
• из-за высокой цены доступны далеко не каждому рыболову.

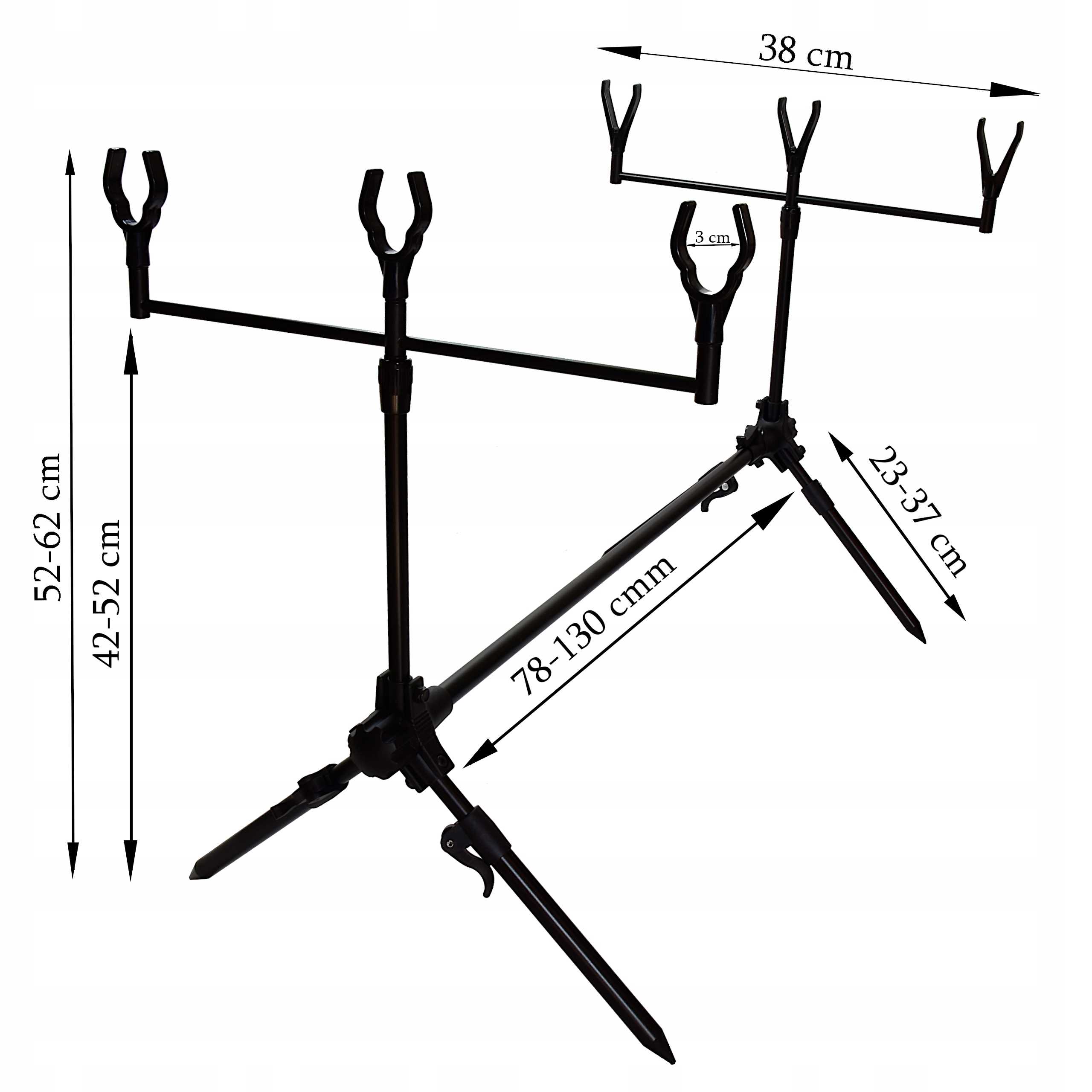

Род-под Carp Zoom Camou 4 для 4-х удилищ

Советы и рекомендации

Итак:

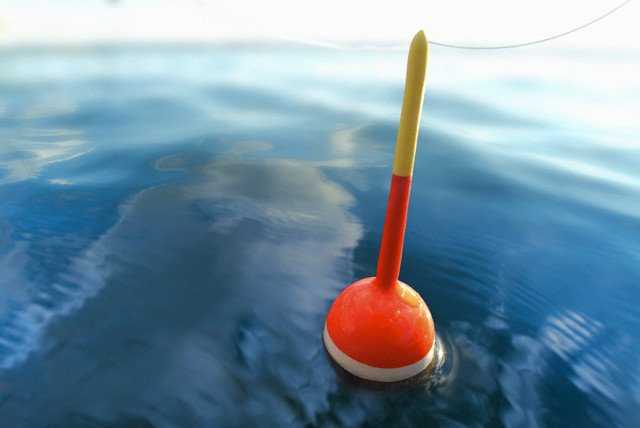

• Нужно обязательно подготовить маркерный поплавок, он пригодится для определения водного рельефа.
• Прежде чем приступить непосредственно к самой ловле рыбы, нужно тщательно прикормить выбранное место. Для этого мало забросить прикорм один раз, это действие нужно повторить как минимум десять – пятнадцать раз. В таком случае рыба точно не оставит это место без внимания.
• Если дно водоема, на котором происходит фидерная ловля имеет илистое дно, то не стоит слишком сильно перегружать кормушку, так как велика вероятность, что она здесь просто застрянет. В таком случае лучше использовать кормушку с широкими сторонами и поводок длиннее обычного.
• Прикорм, используемый в наживе и прикорме, должен быть максимально схожим. В таком случае рыба без опаски подплывет не только к прикорму, но и к острому крючку.
• Для того чтобы заметить даже малейшие прикосновения водных обитателей к крючку нужно захватить с собой на фидерную ловлю так называемый сигнализатор поклевки.

Рыбу больше не нужно прикармливать?! Теперь достаточно просто кинуть в воду… Для хищника Для белой рыбы Читать далее…

Для изготовления самодельного род-пода в домашних условиях нам понадобились:

• три трубки 12 мм по 90 см
• трубка 115 см
• две трубки по 10 см
• две гайки 10, резьба – шаг 1.25
• три квадратные трубки по 13 см, 1 см длина и ширина
• две пластины по 5 и 10 см
• шайба диаметром 13 см
• заклепки
• болгарка
• сварочный аппарат
• 3-4 часа свободного времени

Теперь детальнее по каждой детали и процессам. Все запчасти были найдены в закромах гаража и чердака. Ножки сделаны из старых карнизов (нержавеющая сталь), но вполне возможно сделать их из частей раскладушки, треноги для казанка или штатива.

Длина на первый взгляд кажется неудобной, но на практике такие размеры себя оправдали – рот-под может быть и высоким, и приземистым за счет раздвигаемых ножек. К каждой из ног приварен кусочек такой же трубы (тоже нержавейка) длиной 1 см под заклепки. Их мы приклепываем к квадратным трубкам, у которых заранее срезаем одну сторону, чтобы тренога могла хорошо регулироваться.

Далее, вся эта конструкция приваривается к шайбе, которая была извлечена из энергоаккумалятора. Диаметр шайбы – 13 см. Итак, наша тренога готова. Эта деталь, как вы видите, цельная и не разборная, так что, если у вас нет возможности перевозить ее в таком состоянии, тогда ноги нужно все же делать короче.

Теперь приступаем к изготовлению верхней части подставки под карповые удилища. Для этого к шайбе привариваем металлическую пластину, и такую же, но поменьше и с болтом, привариваем к трубе 115 см и скрепляем это все барашком. Между пластинами кладем резиновую прослойку для того, чтобы в будущем наш рот-под держал положение и не “гулял”.

Стойки под бузбары нам попались практически готовые. Их мы сняли с устройства чем-то отдаленно напоминавшего нивелир и немного дополнили – приварили трубки по 10 см, а к ним гайки 10 с шагом резьбы 1.25. Изначально планировали модифицировать их с помощью алюминиевых уголков, но потом отказались от этой идеи, сделав проще.

Бузбары покупали готовые, поскольку производители идут на хитрость – резьба креплений сигнализаторов, ассортимент которых в нашем городе не так велик, мудреная и нам не удалось найти токаря, который бы взялся за нее.

Потому было принято решение купить готовые бузбары – это оказалось единственной тратой во время изготовления рот-пода и не било по бюджету никоим образом. Также, изделие покрасили серебрянкой, но в будущем планируем нанести краску посерьезнее.

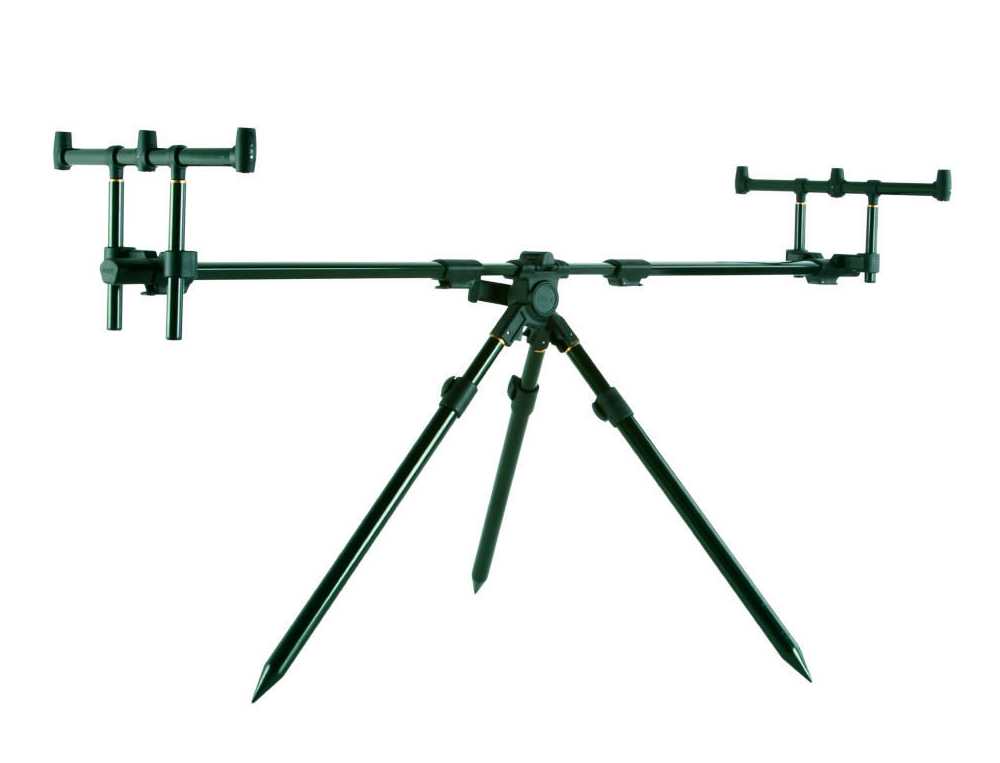

Род поды для карповой ловли

И, наконец, «вершиной творения» на эволюционном пути создания подставок строго для карпфишинга является – род под. По сути, включающий в себя, и модернизированные варианты описанных выше – одиночных стоек, и буз-баров. Грамотно «сгруппированных» в единую и хорошо продуманную – «карповую систему». Достоинств и преимуществ у род-подов очень много! От максимальной устойчивости на поверхности до способности вращения на 360 градусов (фактически, по любой плоскости). Единственный нюанс – высокая цена. При этом, чем больше функций будет у такой «подставки для удилищ», тем выше будет стоимость.

Конструкция род-подов позволяет успешно работать сразу с тремя, четырьмя или даже пятью (в зависимости от модели) рабочими удилищами. Последний вариант (т.е. на 5 удочек) удобен тем, что помимо 3-х рабочих палок, «под рукой» будут всегда «маркер» и «спод» (в полной «боевой готовности»). В зависимости от способа установки на берег эти подставки делятся между собой на 2 основных вида: «треноги» и «четырех/опорные» модели. Как уже видно и по самому названию, первые изделия имеют три ножки, «раскинутые» треугольником. Вторые – имеют четыре «ноги», раскладываемые попарно (2 спереди и 2 сзади), будучи соединенными статиной (центральной «штангой» или продольной «перекладиной»).

Характерная особенноcть современных подставок «rod pod» – это возможность быстрого изменения длины станины (штанги / перекладины), высоты ножек и ширины буз баров. Что в сумме, позволяет «трансформировать» род под для карповых удилищ под любые ситуации на озере, пруде или реке (о которых мы расскажем в будущих материалах).

Следующие достоинства карповых род-подов – это строго «камуфляжная» расцветка, быстрые сборка/разборка и оптимальная транспортабельность. Специальные чехлы (с отдельными отсеками для всех частей подставки) надежно защищают от всевозможных повреждений. Некоторые производители на них размещают «карманы», например, для удобного хранения сигнализаторов поклевки или других необходимых на рыбалке элементов. Благодаря применению специальных сплавов металлов (в процессе изготовления подставок для удилищ), фирменные род поды не только высокопрочны, но и не слишком много весят.

Монтаж зиг-риг

Этот вид монтажа является одним из самых простых способов помещения неподвижной плавающей насадки на любую необходимую рыбаку глубину.

Зиг-риг представляет собой конструкцию из плавучей насадки на длинном поводке, возвышающейся непосредственно над грузилом.

Его основной особенностью является то, что с помощью простых манипуляций можно устанавливать любую глубину, на которую будет подаваться насадка без перевязывания всей оснастки. Для обеспечения плавучести приманки в зиг-риге применяются небольшие кусочки пены.

Обычно, на начальном этапе ловли карпа используется несколько зиг-ригов, установленных на различную глубину. В дальнейшем, в зависимости от того, на каком горизонте наблюдаются поклёвки, можно вставить все зиг-риги на эту глубину.

Можно купить готовый зиг-риг, а можно собрать его своими руками. Для этой цели будут нужны:

• леска для поводка;
• крючок № 8;
• небольшой кусочек пены;
• пластиковый фиксатор для пены;
• фиксирующая трубка;
• грузило.

Сборка монтажа осуществляется следующим образом:

1. Кусочек пены с фиксатором надевают на леску для поводка.
2. К концу лески привязывают крючок. Он может быть зафиксирован любым удобным узлом.
3. Фиксатор надевают на крючок, и к нему присоединяют кусочек пены. Пене можно придать любую форму при помощи ножниц или резака.
4. Отмеряют и отрезают поводок необходимой длины; обычно хватает 1,5–2 м.
5. Со свободной стороны поводка (где отсутствуют крючок и пенка) надевают фиксирующую трубку – с её помощью и будет регулироваться глубина наживки.
6. На конце поводка делается узел (восьмёрка).
7. На конец фиксирующей трубки, направленный к крючку, устанавливают грузило.

В продаже можно приобрести для изготовления зиг-рига, в частности, пенку с фиксатором и крючками.

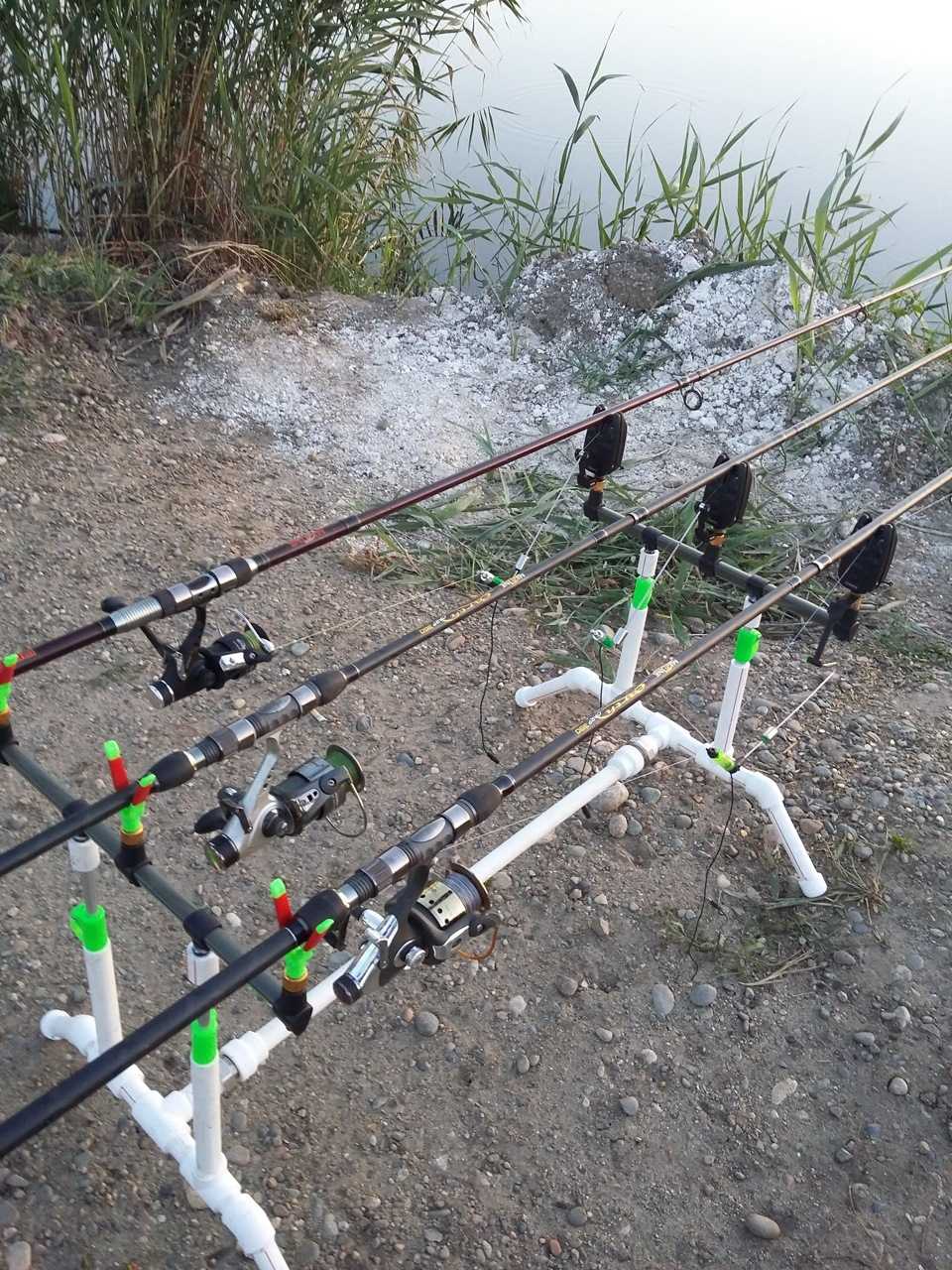

Род-под для удилищ из пластиковых труб своими руками

Если вы привыкли рыбачить на 2-3 удилища, то вам потребуется габаритная подставка. Если посмотреть на стоимость современных род-подов, то не всех она устраивает. Есть более дешевый вариант получения такой подставки. Ее можно сделать из пластиковых водопроводных труб и крестовин с соединителями.

Для изготовления подставки для удилищ своими руками нам потребуются следующие материалы:

• Трубы пластиковые – 7,5 метров (диаметром 3 см)
• Крестовины – 2 шт.
• Заглушки – 4 шт.
• Уголки- 8 шт.
• Тройники- 12 шт.
• Пластиковые рогульки для удочек – 6 шт.

Составляем такой список и идем в магазин по продаже сантехники. Для изготовления подставки нам необходимы такие отрезки труб:

Трубы длиной 0,5 и 1,5 метров должны иметь резьбу, подходящую для тройников и крестовин. После этого нам потребуется вот такие пластиковые рогульки для удилищ:

Их мы будем вкручивать в пластиковые тройники.

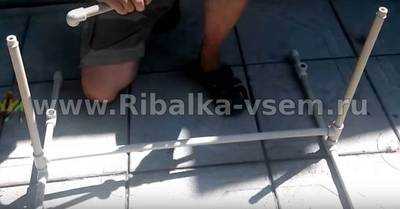

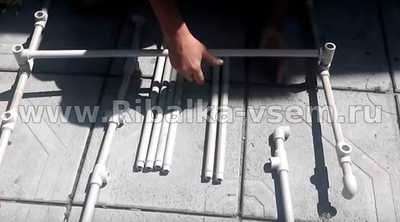

После покупки всех необходимых элементов раскладываем их удобным для нас образом:

Продеваем на две трубы длиной 0,75 м тройники и уголки, чтобы получились вот такие элементы:

Видим, что на трубе одето два уголка, две заглушки в качестве подставки и четыре тройника. Точно также формируем и второй элемент. После этого соединяем элементы трубой длиной 1,5 метров и у нас получится вот такая конструкуция:

Соединение получается через тройники. Затем вкручиваем две трубки к тройникам, расположенным на серединах противоположных труб.

После этого прикручиваем к стойкам еще два элемента.

На этих элеменитах насажены два тройника и одна крестовина по середине.

Обратите внимание, что на крестовине имеется резьба. Точно такая же резьба должна быть и на уголках

К ним будем прикручивать сигнализаторы

Если сигнализаторы не нужны, то используем безрезьбовые элементы, на которые насадим рогульки. Прикрутив две трубы сверху, мы соединяем их снизу маленькими трубками:

К ним будем прикручивать сигнализаторы. Если сигнализаторы не нужны, то используем безрезьбовые элементы, на которые насадим рогульки. Прикрутив две трубы сверху, мы соединяем их снизу маленькими трубками:

У нас должно так получиться в двух сторон.

Следующий и заключительный этап – это одевание рогулек на уголки и на крестовину. Они заходят плотно, держатся хорошо и не надо дополнительного крепления:

В уголки и в крестовину вставляем по рогульке.

На привположной строне к уголку прикучиваем сигнализатор.

Такие же сигнализаторы прикручиваем к крестовине и уголку. Если нет необходимости в них, то прикручиваем рогульки.

Данная подставка собирается в течении 5 минут. По приезду на рыбалку вы собираете ее, а после ее окончания разбираете. Лучше все элементы складывать в отдельный чехол, чтобы не потерять их.

Преимущества данной подставки для удилищ, сделанной своими руками, очевидны. Она позволяет устанавливать от одного до трех удилищ. При необходимости легко можно сделать подставку и для большего количества удочек. Весит этот самоделньный род-под очень мало. Себестоимость его в разы меньше магазинных вариантов. И еще один важный плюс пластиковой подставки в том, что она имеет длительный срок службы. Она не гниет и не ржавеет и не боится воды и влаги.

Подставка для фидера своими руками

Подставка для фидера просто незаменимая вещь для рыбалки. Стоит ее забыть дома и выезд на рыбалку может стать неудачным. В арсенале каждого рыболова есть несколько подставок. Какие-то модели больше подходили или нравились раньше, какие-то чаще используются сейчас.

Поломка подставок происходит чаще при неосторожной перевозке. Но и рабочие подставки нередко меняют на более удобные. Такие «держатели» для удилищ можно с легкостью делать своими руками

Для этого нужно совсем немного материала, инструменты и умелые руки

Такие «держатели» для удилищ можно с легкостью делать своими руками. Для этого нужно совсем немного материала, инструменты и умелые руки.

Напомним, что мы уже публиковали вариант изготовления гребенки для фидера своими руками. Теперь публикуем еще несколько.

Первое видео о необычной и простой форме подставки для фидера своими руками. Как видим, конструкция отличается от тех громоздких подставок, которые мы привыкли видеть. В этом ее плюс и минус.

Состоит такая конструкция из двух частей. Основа – согнутая стальная проволока с колечками на концах. Средняя часть, та на которую ставится фидер, подвешена на обычных банковских резинках. Согнуть своими руками такую проволоку не трудно. Главное было бы желание, а умение даже если его не достаточно, можно наработать.

Получаем очень чувствительную модель. Любая поклевка на фидер, даже самой небольшой рыбы мгновенно передается на подвижную часть и на колокольчики.

Для такой конструкции нам понадобятся:

• Кусок жесткой проволоки, металлический прут (диаметром 4, 6мм);
• Банковские резинки (лучше светлого цвета, темная резина быстрее выгорает на солнце и теряет свои свойства);
• Колокольчики;
• Инструменты: плоскогубцы, тиски

Подставка из полипропиленовой трубы на видео

Можно назвать классикой исполнения подставки из пластиковой трубы. Александр Кумеркин, на наш взгляд, предлагает один из оптимальных вариантов изготовления.

Нам будет необходимо:

• Полипропиленовая труба для водопровода (16-20мм) длиной 45-50см для холодной воды.
• Термоизоляция (утеплитель) для трубы, такой же длины.
• Технически фен, горелка, газовая комфорка.
• Гвозди, саморезы, для фиксации.
• Палка для установки в землю. Можно использовать любую подходящую, а можно взять от покупной подставки.
• Форма (заготовка) – доска с вбитыми в нее гвоздями по схеме ниже (понадобится для придания формы трубе).

Полипропиленовая труба очень легко поддается обработке руками. Достаточно нагреть на ней нужное место около минуты, и оно становится мягким. После этого можно придать нужную кривизну и зафиксировать в таком положении около минуты. После остывания труба приобретает свою прежнюю крепость.

Для подставки делаем заготовку на доске, как показано на схеме. На такой заготовке труба будет хорошо зафиксирована в нужной форме. Схема условная. Любитель фидера сам может выбрать нужную для себя длину, и ширину, форму подставки и сделать ее своими руками.

На трубе отмечаем нужные места для загиба. Греем первое место на будущей подставке для фидера. Нагревать нужно примерно минуту. Устанавливаем трубу в заготовку, фиксируем гвоздем или саморезом. Даем минуту-две для остывания. Вытаскиваем и повторяем процедуру для следующего места для загиба. Лишнюю трубу обрезаем.

Для крепления палки просверливаем посредине подставки отверстие с одной стороны. В это отверстие вставляется палка для крепления. Для удобства использования подставки для фидера трубу одеваем в утеплитель (изоляцию).

Еще одно видео о том, как смастерить подставку для фидера. На этот раз автор дорабатывает готовую подставку, путем установки на нее дополнительного фиксатора из толстой, стальной проволоки.

Получаем в итоги на одной подставке два места для установки фидера или другого удилища. Своими руками сделать такую конструкцию нетрудно.

Выводы о самостоятельном изготовлении подставок для удочек

Подставки для удилищ получаются гораздо более дешевыми, если их сделать самому. В данной статье представлено всего два варианта. Рыболовы придумывают все новые подстави и получают вполне жизнепособные изделия, которые по функциональности не уступают магазинным экземплярам.

Самые простые подставки может сделать каждый рыболов. Материалы для изготовления этого аксессуара достать несложно.
