Установка пожарной колонки на гидрант пуск и перекрытие воды

Классификация

В зависимости от устройства, пожарные гидранты бывают двух видов. Рассмотрим каждый из них несколько подробнее.

Пожарный гидрант подземный. Устанавливается он в колодце. Обустройство этого оборудования предполагает расположение над землей только крана. Производство подземного пожарного гидранта регламентируют соответствующие ГОСТы. Модели различаются по форме и, соответственно, по диаметру и высоте. Как правило, используют оборудование данного типа при температуре жидкости, колеблющейся в диапазоне +5…+50 ۫С. Использовать такой гидрант, когда столбик термометра опустится ниже нуля градусов, невозможно. Давление воды не должно превышать 10 мПа. Установка и данного устройства, и пожарной колонки, должна выполняться исключительно в вертикальном положении.

Технологические требования предусматривают для рассматриваемого оборудования специальные подставки. Прежде чем приступить к монтажу агрегата, его необходимо тщательно промыть колодезной водой. Интервал высоты пожарного гидранта — в пределах 500 – 3500 мм с шагом 250 мм. Такие размеры обеспечивают открытие клапана на 24-30 миллиметров. В конструкции агрегата предусмотрены отверстия, через которые подключаются пожарные рукава.

Подземный гидрант располагается в колодце, наружу выводится только кран

При использовании гидрантов зачастую по периметру колодца создаётся противопожарная линия. Состоит она из многочисленных пластиковых трубопроводов или шлангов, прокладываемых тоже по периметру стратегического объекта.

Разработку деталировки колодца с гидрантом выполняют профессионалы. Однако, зная определённые требования эксплуатации подобного оборудования, возвести колодец можно и самостоятельно. Советы профессионалов формулируются так:

• располагать колодец на большой глубине не стоит. Если вода подаётся из скважины, очищать её от примесей не обязательно. Главное, не допускать в воде присутствия камней;
• диаметр колодца должен быть не меньше 800 мм. Такие параметры обеспечивают беспрепятственное включение и выключение оборудования;
• изготавливается колодец из железобетонных колец или пластиковых труб большого диаметра. Опускать агрегат в выкопанный, но ещё не отделанный проём, не рекомендуется. Дело в том, что если грунт сместится даже незначительно, колодец может засыпаться;
• величина наибольшего расстояния от пожарного гидранта до здания при пожарном водопроводе низкого давления не должна превышать 150 метров.

Пожарный гидрант наземный. Это уже безколодезная конструкция. Поэтому она более сложная. Встретить такой агрегат можно в любой местности. Устанавливают его на поверхность грунта или на специальный люк. Обязательное условие – наличие в непосредственной близости источника воды.

Такие устройства оснащаются также дополнительным функционалом. Как правило, надземные гидранты комплектуются системой освобождения от воды или автоматического запуска.

Для работы наземного гидранта обязательно наличие поблизости источники воды; это может быть пожарный резервуар

Особенности использования

Основное предназначение пожарного гидранта — это непосредственный подвод воды к месту огня для его ликвидации и наполнение емкостей противопожарных автомобилей.

В случае неисправности данного устройства может привести к непоправимым и даже плачевным последствиям. Поэтому следует постоянно поддерживать данные устройства в работоспособном состоянии. Для этого выполняются следующие основные мероприятия:

• проверять целостность корпуса, отсутствие течей;
• постоянно производить очистку и откачку воды из колодцев от дождевых стоков;
• проводить все работы по техническому обслуживанию и проверке работоспособности строго по срокам и регламенту нормативных документов;
• проверять легкость вращения движущихся частей, смазывать трущиеся части гайки и шпинделя;
• производить текущий ремонт и окраску приспособлений;
• в зимнее время года необходимо очищать крышки люков от снега и наледи, в летнее — от растительности.

Все гидранты обозначаются специальными табличками, показанными на рисунке 6, которые указывают направление расположения приспособления и расстояние до него.

Знак противопожарного гидранта

Данные таблички выполняются специальной светоотражающей краской, которые отчетливо видны в темное время суток при направлении на них света. Также они должны быть устойчивы к атмосферным осадкам, не выгорать от прямого попадания на таблички лучей солнца.

Как правило, знаки устанавливаются или на специальных столбиках, или на ближайших зданиях на высоте от 2 до 2,5 метров таким образом, чтобы отчетливо видны были с проезжей части. Места установки противопожарных гидрантов должны быть свободны для проезда пожарной техники.

Гидрант-пистолет

Устройство мало похоже на классический вариант внешне, по назначению повторяя все известные механизмы. Сфера деятельности несколько иная:

• шахты;
• тоннели;
• выработки.

Нет привычных сооружений, обязательных в других устройствах. Подсоединяется на любом доступном месте с помощью цепи и натяжных болтов, затем плотно прижимается к поверхности, вставляется пороховой заряд и выстрелом.

Далее, с помощью пули длиной тридцать миллиметров и двадцать пять в диаметре пробивается отверстие. Пуля возвращается. Ствол вывинчивается, устанавливается запорное приспособление с манометром. Подсоединяется стандартный рукав.

В шахтах допускается к применению при содержании метана не более 1% и влажности до 100%. В комплект входят:

• патрон;
• заряд;
• набор ключей;
• набор заглушек;
• аптечка.

По окончании работ пробитое отверстие перекрывают заглушкой, пистолет снимают. Недостаток в том, что во время выстрела иногда выходят из строя манометры.

Особенности установки

Поскольку водопроводные линии в России преимущественно проложены под землей, то пожарные гидранты устанавливают в колодцах. Но допускается ситуация, когда водопроводы прокладывают на поверхности земли или над землею, а также в тоннелях.

Если противопожарный водопровод проложен в тоннеле вместе с другими коммуникационными линиями, то гидрант устанавливают в колодце. Для наземных и надземных случаев осуществляется подключение непосредственно к водопроводу с установкой гидрантов в утепленных камерах, исключающих возможность промерзания.

Диаметр городского или производственного трубопровода, к которому подключают гидрант, должна составлять не менее 100 мм. Для сельского трубопровода порог снижен до 75 мм.

Диаметр колодца делают таким, чтобы в нем можно было свободно проводить ремонтные работы. Существует требование проектировки, по которому расстояние от центральной оси стояка до стенок должно составлять 1,75 м.

В идеале пожарный гидрант в колодце не должен затопляться водой. Для этого монтируют обратный сливной клапан и проводят откачку воды насосом. Обводку люка поднимают, организуют дренаж и отлив, чтобы талые и дождевые воды не затопляли колодец.

Требования к установке

Выбор высоты гидранта, устанавливаемого в соответствующем колодце и подключаемого к водопроводной системе, напрямую зависит от глубины, на которой проходит трубопровод. В соответствии с действующими нормативами, высота водозаборного устройства должна находиться в пределах 0,5 до 3,5 м. Для средней полосы наиболее распространенным вариантом являются гидранты с высотой 1,5 м.

Устройство монтируется строго вертикально (недопустим даже мелкий перекос) на подставку из чугуна либо стали. Подходящий тип подставки выбирается, основываясь на материале и конфигурации водопроводной системы.

Минимально допустимое расстояние прохождения центральной оси от стенок колодца составляет 17,5 см. Габариты и прочие конструктивные нюансы подбираются согласно наличествующим особенностям водопровода.

Подставка, по сути, представляет собой переходник для обеспечения дополнительного ответвления с целью подачи воды в смонтированный гидрант. Первая бывает сварной либо фланцевой с ответвлениями в количестве от одной до трех штук. Подставка и гидрант соединяются через водостойкую прокладку 6-тью болтами либо шпильками.

Допустимое расстояние между люком и верхней точкой гидранта должно находиться в диапазоне от 15 до 40 см. Данное требование позволяет обеспечить оптимальные условия для техосмотра и ремонта.

По завершении установки происходит закрытие крышки. Последнюю следует открывать только для проверки либо подключения колонки.

Крайне важно обеспечить к крышке постоянный свободный доступ. Для этого необходимо регулярно очищать конструкции от песчаных, земляных и снежных заносов

Кроме этого, совершенно недопустима на данных местах парковка автотранспортных средств, а также установка различных заградительных конструкций.

Для теплой климатической зоны допустимо использование гидрантов наземного типа. Такой вариант является максимально простым, не требующим погружения в колодец и дополнительного утепления. Вместе с тем, стоит учитывать, что такие противопожарные объекты могут быть повреждены проезжающими автомобилями, в связи с чем на территориях с активным транспортным потоком от подобного варианта следует отказаться в пользу более надежного и универсального.

Если говорить про места, где наблюдается высокий уровень грунтовых вод, то в обязательном порядке следует учитывать вероятность затопления. С целью предотвращения попадания воды внутрь гидранта, которая способна вызвать коррозию составных деталей, на таких территориях целесообразна установка моделей, оснащенных обратным клапаном.

К числу необходимых мероприятий относится также обустройство дренажа и отлива вокруг люка. Такое решение не допустит попадания воды, скапливающейся на поверхности земли. Чтобы защитить оборудование от талых вод выполняется поднятие обоймы колодца.

Подключение гидранта осуществляется к водопроводу, минимально допустимый диаметр которого составляет 100 мм. Применительно к селам и прочим малонаселенным пунктам этот стандарт несколько ниже: 75 мм.

Для проведения монтажа водозаборного приспособления привлекаются специалисты, занимающиеся обслуживанием водопроводных коммуникаций. Необходимость в участии сразу нескольких человек продиктована достаточно большим весом гидранта (порядка 90 кг), вследствие чего качественное проведение работ в одиночку зачастую возможным не представляется.

Типы

Существует две основные разновидности данного водозаборного приспособления. Чаще всего, на частных территориях люди рассматривают установку гидранта 2 видов:

1. Надземные, или по-другому — безколодезные.
2. Подземные (располагаются в колодце).

Подземный тип более популярен за счёт того, что при нежелательном возгорании или пожаре обеспечивается бесперебойная подача воды.

Технические характеристики пожарных гидрантов

• Рабочее давление в пожарном гидранте должно составлять до 1 МПа
• Температура эксплуатации составляет от -50°С до +400°С
• Длина до 3,5 метров
• Рабочее давление 1,0 МПа
• Сроки эксплуатации > 18 лет
• Сливной канал должен иметь диаметр ≥8 мм

Гидранты должны отвечать следующим некоторым требованиям:

Пожарный гидрант в сборе должен выдерживать давление в 1,5 МПа, оставаясь герметичным;
При нахождении гидранта в открытом состоянии в корпусе не должна течь вода через сливное отверстие;
Количество воды в гидранте после прекращения подачи струи не должно превышать 50 см3;
Число оборотов штанги до его полного раскрытия должно составлять 12 оборотов ±2 оборота;
Цикл бесперебойной и безотказной работы клапана гидранта должен составлять 200 полных открытий и закрытий;
Устанавливаются вертикально в укрытии для предотвращения проникновения пламени пожара.

Подземные ПГ

Подземный пожарный гидрант — устройство и принцип работы оборудования, требования к нему определены в национальном стандарте РФ — ГОСТ Р 53961-2010.

Согласно трактовке документа, ПГ подземного типа – это специальное устройство, осуществляющее забор воды из водопроводных сетей с использованием колонки пожарной (КП).

Она применяется в целях открытия или закрытия ПГ, служит основой для присоединения рукавов. Оборудование устанавливается двумя способами.

Первый – помещение гидранта в специальный колодец. Для монтажа используется устойчивое основание или подставка. Сверху конструкция закрывается люком.

Другой способ – безколодезная установка оборудования. Она выполняется следующим образом: на подставку монтируется гидрант, соединяется с трубами водопроводной магистралью, далее яму засыпают грунтом.

Пожарный гидрант подземного типа

Над поверхностью остается только часть устройства с отверстиями, к которым крепится колонка. К её выходным патрубкам в случае необходимости присоединяются рукава для тушения пожара. Для защиты устройства предусмотрен металлический короб с люком.

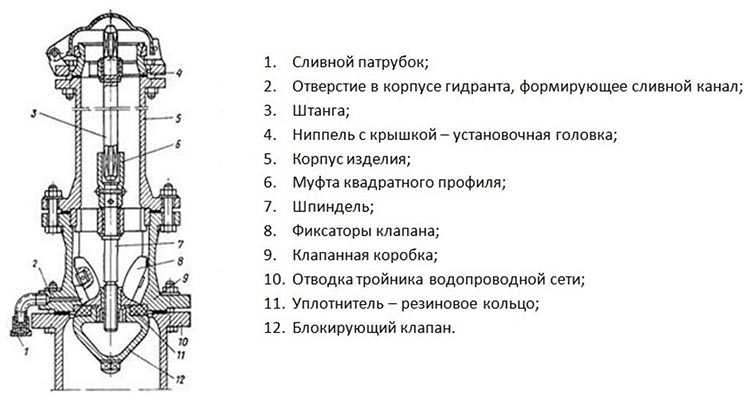

Конструкция ПГ состоит из нескольких частей – основного корпуса, крышки, клапана с корпусом, патрубка, ниппеля для присоединения с КП, рукавов.

Для приведения оборудования в рабочее состояние достаточно присоединить рукава, затем повернуть несколько раз корпус клапана вокруг своей оси.

Он сдвинется, открывая путь для подачи под давлением водяной струи. При обратном вращении клапан устанавливается в первоначальное положения, перекрывает ток воды.

Схема пожарного гидранта, его подключения отличается от монтажа пожарного крана внутри помещений. Он устанавливается к уличной части водопровода, используется для внешнего тушения возгораний.

Последовательность действий при установке пожарной колонки на гидрант

Установка пожарной колонки на гидрант требует определенной последовательности действий, чтобы обеспечить надежное функционирование системы пожаротушения

Важно следовать инструкциям по установке внимательно и аккуратно, чтобы избежать ошибок и повреждений оборудования

Выбор и подготовка места установки: перед началом работ необходимо выбрать подходящее место для установки пожарной колонки. Место должно быть доступным для пожарных машин и персонала, а также обеспечивать оптимальное расположение гидранта. Затем необходимо очистить выбранное место от мусора и препятствий, чтобы обеспечить свободный доступ к гидранту.

Подключение к водопроводной системе: после подготовки места установки необходимо осуществить подключение пожарной колонки к водопроводной системе. Для этого следует установить требуемое количество фитингов и труб, чтобы обеспечить надежное соединение колонки с водопроводом

Важно правильно закрепить фитинги для предотвращения возможных утечек воды.

Фиксация пожарной колонки: после подключения к водопроводной системе необходимо произвести фиксацию пожарной колонки на гидранте. Для этого используются специальные крепежные элементы, которые обеспечивают надежную фиксацию колонки и предотвращают ее перемещение или повреждение при использовании.

Проверка работоспособности: после завершения установки необходимо проверить работоспособность системы пожаротушения

Для этого следует открыть кран на пожарной колонке и убедиться, что вода проходит через систему без проблем. Также важно проверить работу всех клапанов и запорных устройств, чтобы исключить возможные утечки и неисправности.

Правильная установка пожарной колонки на гидрант является ключевым аспектом обеспечения эффективного пожаротушения. Следуя указанным выше шагам, можно гарантировать надежность и безопасность работы системы пожаротушения.

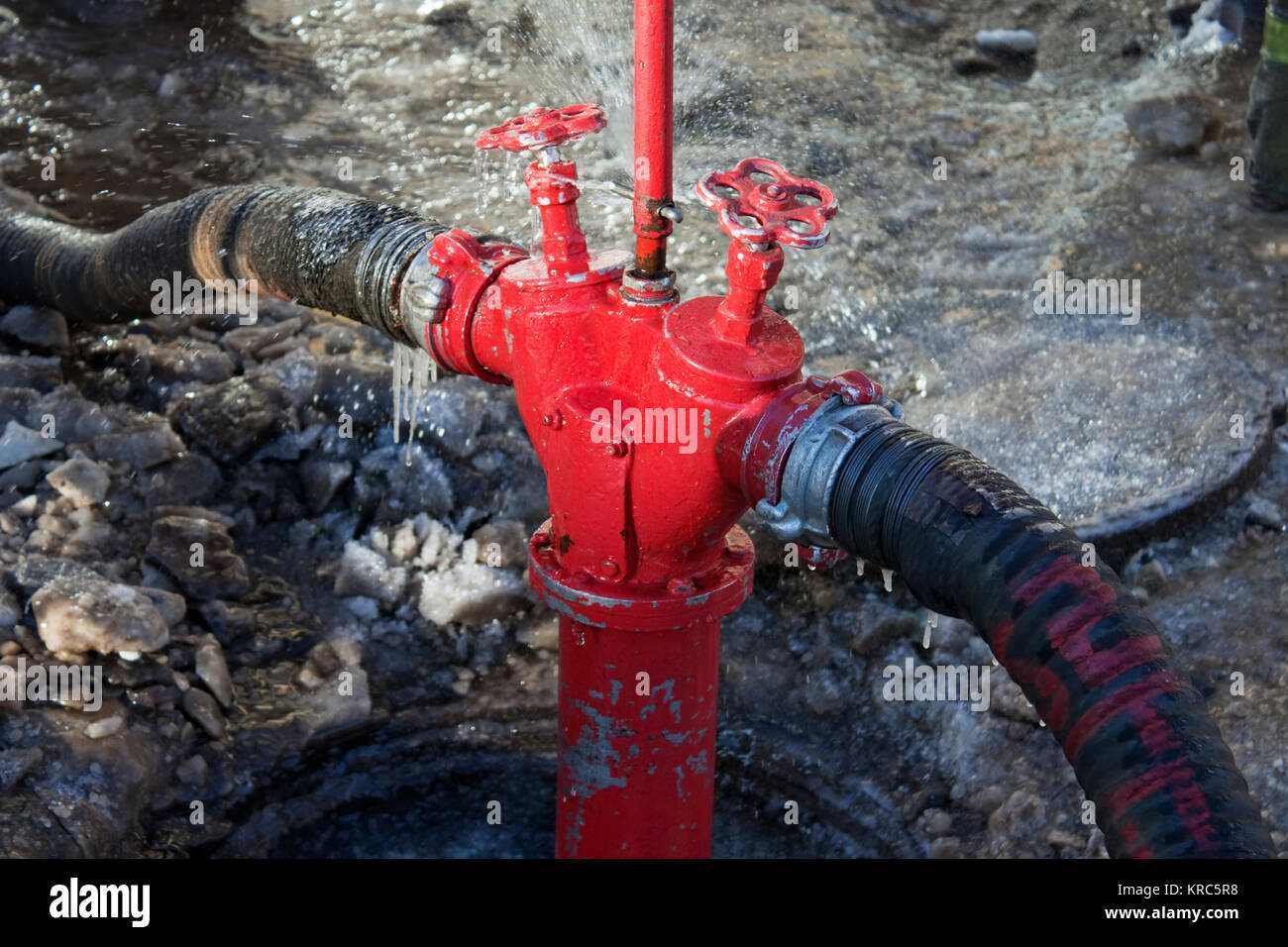

Колонка КПА – что это

КПА комплектуются пожарные автомобили: как минимум одна единица должна быть в спецтранспорте, перевозящем ее к очагу возгорания.

Для чего предназначена

Функции и возможности водоразборной колонки:

1. прямое назначение – противопожарное водоснабжение, оперативное задействование ПГ;

• регулирование режимов подачи воды;

Зачастую подземные гидранты расположены глубоко в колодцах. КПА накручивают на стояк, что дает возможность работать, не спускаясь в инженерные коммуникации.

Устройство колонки

Водоразборная колонка состоит из элементов:

1. верх:
   раздвоение с двумя маховиками и выходными отверстиями (ДУ80);

• через всю конструкцию проходит торцовый ключ (трубчатая штанга) для открывания ПГ на конце с квадратной головкой 25х25 под затвор гидранта;

• внутри:
  • шпиндель со штоком;

Водоразборная КПА имеет блокировку: при отвернутом вентиле нельзя повернуть ключ для открытия гидранта.

Работа пожарной колонки:

1. После навинчивания на ПГ в кран поступает вода.

1. В подсоединенные рукава;

Что такое гидрант?

Гидрант — это разновидность водопроводной арматуры, которая обеспечивает подачу воды к подключенному оборудованию для пожаротушения. По сути устройство представляет собой кран, который работает в особых условиях.

К гидранту через патрубки колонки подключают рукавные трубопроводы — пожарные шланги, предназначенные для перемещения воды к очагам возгорания. При закрытом вентиле устройство сдерживает напор внешнего водопровода. При открытии гидрант через колонку с силой подает огнетушащую жидкость в пожарную автоцистерну или мотопомпу.

Чем отличается гидрант от пожарного крана?

Аналоги водоразборной арматуры, используются для подключения к водопроводным сетям, обладают различной комплектацией и условиями работы.

Таблица 1. Основные отличия

Параметры для сравнения	Пожарный гидрант	Пожарный кран
Места установки	Внешние водопроводы	Внутренние сети трубопроводов
Устройства для подключения	Через колонку подключается к автоцистернам пожарной техники, реже — напрямую к пожарным шлангам.	К пожарным рукавам
Механизмы для задействования	Работает только через подключение к колонке.	Не требует дополнительного оборудования для подключения.

Условное обозначение пожарного гидранта

На каждом устройстве для подачи воды в обязательном порядке указываются следующие данные:

• страна, где был изготовлен гидрант;
• название завода-производителя;
• высота и внутренний диаметр;
• условный заводской номер;
• год изготовления.

Обратите внимание! Согласно с требованиями ГОСТа и Нормам пожарной безопасности 160 место расположения водоразборной арматуры для пожаротушения в обязательном порядке обозначается специальными указателями — знаком F09

Установка гидранта

На практике существует определенная строгая последовательность проведения работ по установке гидранта. Монтажный процесс начинается с фиксирования подставки, для которой особое значение имеет вертикальность и надежность соединения.

Как правило, подставку вваривают либо закрепляют посредством болтов. Что касается герметичности, то она создается благодаря использованию специальных прокладок из резины.

Установка гидранта на подставку выполняется через фланец и водонепроницаемую прокладку.

В период, когда монтаж подставки уже завершен, а к монтированию пожарного гидранта еще не приступили, производится опрессовка водопровода, т.е. испытание степени его надежности посредством создания избытка давления. С этой целью на устройстве надежно фиксируется фланцевая заглушка. На период осуществления монтажных работ водопровод перекрывается. Данный процесс длится, как правило, полтора-два часа и нуждается в использовании спецтехники.

До непосредственного запуска и ввода устройства в эксплуатацию выполняется промывка противопожарного водопровода заблаговременно приготовленным раствором хлорной извести. Аналогичной процедуре подвергается гидрант и колонка с целью создать надлежащий уровень безопасности для потребителей воды.

Чтобы обеспечить защиту от промерзания и снежных заносов над люком организовывается специальное укрытие. По внешнему виду последнее сильно напоминает пирамиду, внутренняя обшивка которой выполнена их пенопласта.

Для дополнительного утепления используется пакля, минеральная вата, а также иные материалы, обладающие теплоизоляционным эффектом. Такая продукция укладывается на специально подготовленный дощатый настил, создаваемый над крышкой люка. Высота от верха стояка составляет порядка 0,5 м.

Подобное утепление осуществляется строго после завершения проверки гидранта на работоспособность и функциональную пригодность. По результатам испытаний выносится официальное заключение.

Данное тестирование допустимо исключительно в сухую погоду, когда температура окружающего воздуха составляет от +5°. Снятие утепления при отрицательных температурных показателях допустимо только на период тушения пожара, после чего необходимо вернуть утепляющую конструкцию на место. Последняя убирается только в апреле-мае и снова должна быть установлена при наступлении первых осенних заморозков.

Выбор места установки

Монтаж гидрантов выполняется в колодцах. Минимальное расстояние до ближайшего здания составляет 5 м. Подобное удаление делается с тем расчетом, что при охватывании пламенем строения доступ к колодцу не будет отрезан. Это позволит пожарным оперативно выполнить открытие, установку колонки непосредственно на гидрант и подключение пожарных рукавов.

Стандарт касательно максимально допустимого расстояния до здания тоже прописан. Он составляет от 50 до 100 метров. Установка гидранта на имеющемся разветвлении водопроводных труб строго запрещается.

В перечень обязательных также входит требование располагать устройства вдоль дорог, Таким образом обеспечивается удобный подъезд.

Максимально допустимое расстояние от края проезжей части до гидранта – 2,5 м. Если расположение коммунальных сетей и планировка улиц не позволяет иного, монтаж устройства может быть осуществлён прямо на дороге.

При выборе места необходимо помнить, что во время ликвидации возгорания от гидранта будут проложены рукава. Резкие перегибы последних, равно как и проезд по ним транспортных средств, недопустимы. Чтобы защитить рукава от проезжающего транспорта, применяются специальные мостики для беспрепятственной прокладки.

При определении оптимального расстояния между гидрантами, расположенными по соседству, в расчет берется расход воды, который в полной мере соответствует нормам пожаротушения. Последние находятся в тесной зависимости от этажности объекта, а также плотности населения, которая наблюдается в данном конкретном квартале либо районе.

Вполне закономерно, что нормативы для промышленных, жилых и сельскохозяйственных территорий имеют заметные отличия. Все подобранности касательно этого вопроса можно найти в своде правил 8.13130.2009, разработанного для источников водоснабжения наружного типа. Если же говорить в общем, то для городов чаще всего применяется стандарт в 120-100 м, а для сельских населенных пунктов – 140 м.

Расход воды, требуемый для пожаротушения, зависит от имеющегося напора в трубопроводе. Чтобы создать необходимое давление, возводятся насосные станции, контроль процесса функционирования которых дает возможность увеличения либо уменьшения напора в зависимости от ситуации.

Гидранты

Проверку пожарных гидрантов проводить при соблюдении следующих условий:

• пуск воды производить только при положительных температурах; при температуре воздуха от 0 до -15 °С, допускается только внешний осмотр без пуска воды.
• при температуре ниже -15 °С открывание крышек колодцев для осмотра запрещается во избежание потерь тепла самого колодца.

При проверке пожарных гидрантов необходимо проверить:

• состояние подъездов к пожарным гидрантам;
• размещение гидрантов в колодцах должно обеспечивать свободную установку крышки колодца и открытие крышки гидранта и полное навертывание пожарной колонки;
• наличие указателей, соответствие координат на указателе фактическому расположению пожарного гидранта (в случае неверно указанных координат расположения необходимо произвести корректировки в справочнике, схемах и планшетах, водоисточников, а так же поставить в известность представителя ОВКХ);
• наличие и исправность люка и крышки колодца;
• целостность и исправность крышек и резьбы ниппеля, верхнего квадрата штанги и корпуса гидранта;
• наличие крышки стояка гидранта; наличие воды в колодце, корпусе гидранта; крепление корпуса гидранта к подставке; герметичность клапана, легкость его открытия и закрытия; состояние резьбы на гидранте (путем накручивания пожарной колонки); проверить работу гидранта с установкой пожарной колонки и определить пропускную способность (расход воды) гидранта;
• уточнить вид и диаметр водовода на котором установлен гидрант.

Примечание. Минимальные расстояния до внутренних поверхностей колодца, которые должны соответствовать:

• от стенок труб (при диаметре труб до 400 мм) – 0,3 метра; (от 500 до 600 мм) – 0,5 метра, (более 600 мм) – 0,7 метра;
• от плоскости фланца (при диаметре труб до 400 мм) – 0,3 метра, (более 400 мм) – 0,5 метра;
• от края раструба, обращенного к стене (при диаметре труб до 300 мм) – 0,4 метра, (300 мм) – 0,5 метра;
• от низа трубы до дна (при диаметре труб до 400 мм) – 0,25 метра, (от 500 до 600 мм) – 0,3 метра, более 600 мм – 0,35 метра;
• от верха штока задвижки с выдвижным шпинделем – 0,3 метра; от маховика задвижки с не выдвижным шпинделем – 0,5 метра;
• от крышки гидранта до крышки колодца не более 450 мм по вертикали, а расстояние в свету между гидрантом и верхом обечайки не менее 100 мм;
• высота рабочей части колодцев должна быть не менее 1,5 метра.

Пуск воды в рукав осуществляется в следующей последовательности:

• открыть крышку колодца гидранта с помощью ключа пожарной колонки; установить колонку пожарную колонку путем навертывания на ниппель гидранта;
• наполнить гидрант водой путем открытия его центральным ключом пожарной колонки на пол оборота;
• после наполнения гидранта водой центральный ключ пожарной колонки открыть полностью.
• Прекращение подачи осуществляется в следующей последовательности: закрыть запорными вентилями шиберные задвижки колонки; закрыть гидрант центральным ключом пожарной колонки.

Характерные неисправности

В практической деятельности личный состав подразделений ГПС сталкивается со следующими наиболее часто встречающимися неисправностями пожарных гидрантов:

Табличка:

• отсутствует координатная табличка;
• данные на координатной табличке не соответствуют действительности или плохо видны.

Колодец:

• засыпан грунтом, мусором и т.д.; заасфальтирован;
• заставлен оборудованием, автотранспортом и т.п.;
• отсутствует подъезд;
• заглушен;
• не закрыт (течёт);
• низкое давление в сети;
• разморожен;
• отсутствует дренаж колодца; сдвинут комплект; нет крышки комплекта; нет подъезда;
• наледь не позволяет произнести открытие.

Стояк:

• нет стояка;
• низко расположен стояк; сбита резьба на стояке; стояк не закреплён; стояк забит грунтом; трещина в стояке; нет крышки стояка; смещен стояк;
• не работает сливное устройство.
• шток: нет штока; шток сорван; шток изогнут;
• длинный шток не позволяет произвести пуск воды; большой квадрат штока; стёрты грани штока.

Фланец:

• болты па верхнем фланце препятствуют наворачиванию колонки; течь под верхний или нижний фланец; разбит фланец.
• Магистраль:
• отключена;
• нет обводного кольца.

Заполнение журнала о состоянии пожарного гидранта

Нормы установки пожарных гидрантов в колодцах

Пожарные гидранты являются важным элементом защиты зданий и всего имущества от пожара.

Если произошло возгорание, то только быстрое тушение позволит минимизировать потери, а возможно, и спасти жизни людей.

Поэтому крайне важно обеспечить безотказную работу гидранта и быстрый доступ к нему. Пожарный гидрант, установленный в колодце

Пожарный гидрант, установленный в колодце

https://youtube.com/watch?v=9RMeqHSECfU

Поэтому для борьбы с огнем предусматривается строительство специального противопожарного водопровода. Забор воды из него осуществляется при помощи пожарных колодцев с гидрантами. Расстояние между этими колодцами определяет СНиП 2.04.02-84.

Далее мы рассмотрим, как выполняется установка пожарного гидранта в колодце в соответствии со всеми требованиями.

Что такое гидрант

Конструктивно, данное устройство представляет собой обычный водопроводный хомут или затвор, который в боковом отводе имеет запорную аппаратуру, способную длительное время подвергаться давлению водопроводной системы. Кроме того, особенностью устройства является то, что оно на протяжении многих лет может не эксплуатироваться, и при этом сохранять свою работоспособность.

На верхнюю часть бокового отвода нанесена резьба, которая предназначенная для навинчивания водозаборного устройства. Как правило, резьбовую часть закрывают крышкой. Пожарная либо другая система водозабора подключается к устройству непосредственно перед эксплуатацией.

Деталировка колодца с пожарным гидрантом и утеплением

На сегодняшний день используются пожарные конструкции, которые соответствуют ГОСТу 8220 85. Они пригодны для подключения к централизованной водопроводной системе любого типа.

Безколодезный гидрант (надземный)

Принцип работы

При повороте штанги гидранта, она нажимает клапан и передвигает его вниз, чем открывает путь воде. Чтобы клапан открылся полностью, штанга должна провернуться на 360 градусов 15 раз.

Устройство приводится в рабочее состояние при помощи ключа пожарной колонки типа КПА, которая представляет собой винтовой механизм, оборудованный отводами для подсоединения рукавов. Надо сказать, что это оборудование может работать не только как самостоятельное противопожарное средство, но и источники питания для пожарных машин.

Схема установки в колодце пожарного гидранта и подключения водопровода

Обратите внимание! Конструкции, которые предназначены для монтажа в затопляемых колодцах, должны иметь обратный клапан в сливном отверстии, который обеспечивает герметичность от попадания грунтовых вод

Основные правила

Прежде чем рассмотреть монтаж устройства, необходимо ознакомиться с правилами, регламентирующими это процесс:

• Установка пожарных гидрантов в колодце должна выполняться на расстоянии 50-100 м до любой стены строения.
• Диаметр водопровода должен составлять от 100 мм и более. Для сельской местности допускается диаметр не менее 75 мм.
• Должна учитываться прокладка пожарных рукавов по твердой поверхности.
• Расстояние между колодцами следует определять в соответствии с суммарным расходом воды на тушение пожара, пропускной способностью устройства и этажности здания.
• Устройство должно располагаться на расстоянии не более 2,5 метров от края дороги, но, в то же время, не ближе 5 метров от стены здания.
• Устройство устанавливается вертикально, при этом его осевая линия должна находиться не ближе 175 мм от стенки горловины люка.
• Расстояние от люка до стояка должно составлять не более 40 см и не менее 15 см.
• Крышка колодца всегда должна быть закрытой. Открытие люка осуществляется при помощи специальных крючков.

Схема подключения пожарной машины к гидранту

Обратите внимание! При открытии крышки колодца, строго запрещается при этом курить, так как в колодце могут скапливаться горючие газы

Виды и назначение пожарных гидрантов и колонок

Визуально ПГ представляет собой установку цилиндрической формы, подключенную к водопроводной сети. В верхней части предусмотрена резьба для подсоединения колонки. Головку закрывает крышка. Внутреннее устройство показано на изображении.

Все пожарные гидранты условно делятся на две большие группы:

• надземные, или безколодезные;
• подземные.

Подземные ПГ устанавливаются в колодце и закрываются крышкой. Надземные присыпаются грунтом, а открытая верхняя часть с резьбой для подсоединения колонки прячется под специальным ковром с лючком. Первые используются исключительно для нужд пожаротушения, вторые же могут применяться для иных хозяйственных нужд. Надземные модули могут быть установлены как на улице, так и внутри зданий.

Наиболее распространенным считается подземный ПГ. У него есть ряд преимуществ:

• не промерзает в зимний период;
• не лимитирует выбор места установки (на проезжей части или в зоне парковки автомобилей);
• защищен от несанкционированного отбора воды из системы противопожарного водоснабжения.

Устройство и техническое обслуживание подземных ПГ регламентированы ГОСТом Р 53961-2010. В России используется два типа такого оборудования:

• московский (М);
• ленинградский (Л).

Они отличаются друг от друга типом устанавливаемой колонки. Московский ПГ считается самым распространенным и предполагает использование на городской водонапорной сети. Основное крепление – фланцевое соединение. Подземные гидранты типа М изготавливаются от 0.5 до 3.5 метров в высоту в зависимости от глубины прохода водонапорной сети. Визуально московский ПГ представляет собой стационарно установленную на сети нижнюю часть и переносной верхний стендер (колонку). Диаметр стояка равен 125 мм.

В зависимости от места установки выдерживаются нормы расстояния между ПГ:

• на городских улицах без плотной застройки минимальное расстояние между ПГ 100 м;
• в жилых кварталах – 120 м;
• в сельской местности – 140 м.

Разработан и общий регламент установки ПГ на водонапорной сети:

• минимальное расстояние от стены дома до колодца с пожарным гидрантом 50 метров, максимальное – 100 м;
• диаметр трубы в городской черте – от 100 мм, в сельской местности – от 75 мм;
• вокруг колодцев – площадка с твердым покрытием для раскладки рукавов;
• расстояние от проезжей части – более 2.5 метров;
• расстояние ПГ от стенок колодца – минимум 175 мм;
• расстояние от люка до стояка – от 150 до 400 мм;
• монтаж гидранта выполняется строго вертикально.

Монтаж и эксплуатация ПГ регламентированы следующими нормативными документами:

• ГОСТом Р 53961-2010;
• СНиП 2.04.02-84 «Сооружения и наружные сети водоснабжения»;
• ГОСТом 5525-6;
• ГОСТом 8220-85 «Гидранты пожарные подземные»;
• ГОСТом 12.4.009-83;
• ГОСТом 12.3.006-75.
