Как приварить петли на калитку и ворота

Разновидности крепежных элементов

Различают петли для ворот, калиток нескольких видов. По форме данные изделия делятся на:

• квадратные. Они устанавливаются на ворота при помощи сварки и, благодаря большой площади соприкосновения, надежно соединяются с полотнами входной конструкции;
• круглые. Данные петли имеют цилиндрическую форму. Их фиксация производится сварочным аппаратом, но для более надежного крепления необходимо приварить специальные ушки (платики);
• каплевидные. Такая форма делает навесы удобными в установке, ведь она позволяет получить ровный сварочный шов, выдерживать большие нагрузки, улучшает взаимодействие элементов входной конструкции. Данные петли также имеют противосъемные штыри;
• шестигранные. Они схожи с цилиндрическими, но имеют больший запас прочности за счет своей граненой формы.

По конструкционным особенностям различают петли для калиток:

• навесного типа. Они представляют собой две пластины с отверстиями, одна из которых крепится к калиточной секции, а вторая — к опорному столбу. Благодаря такой конструкции накладные навесы выдерживают большие нагрузки, исключают провисание створок, являются прочными, износостойкими, работают без скрипа;
• сквозные. Они используются в том случае, если нельзя установить крепление на ворота, калитку путем привинчивания или приваривания. Изделие состоит из правых и левых петель, соединенных штырем. Для установки сквозного крепления в воротах высверливают монтажную колонну по всей их длине, поэтому такая конструкция выдерживает небольшие нагрузки (до 200 кг);
• шарнирные. Это механизм, состоящий из двух подвижных частей (шарнира), которые вращаются благодаря шарику, находящемуся внутри изделия;
• цилиндрические. Их вращательной основой является подшипник, заключенный внутри стального корпуса. Стандартные цилиндрические навесы выдерживают нагрузку до 400 кг каждая, усиленные — до 600 кг;
• регулируемые. Это оцинкованные крепежные элементы, положение которых при установке можно изменять, подкручивая гайки на болтах. Регулируемые петли предоставляют возможность корректировки их положения по глубине, высоте, сторонам (влево/вправо), углу раскрытия.

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

• петля;
• платик;рама калитки;
• опорный столб;
• нижняя часть (со штырем);
• верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

• сварочный аппарат;
• металлическая пластина для изготовления платиков;
• болгарка;
• молоток;
• отвес;
• масло для смазки петель;
• средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
2. Уложить на них нижнюю часть петли.
3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

Для неопытного мастера вертикальная варка, которую нужно выполнять на уже установленном столбе, может оказаться слишком сложной задачей. Кроме того, сделать работу в одиночку практически невозможно: нужен помощник.

Какие петли выбрать

При выборе петель обязательно нужно ориентироваться на параметры того объекта, на который их собираются приварить. Гаражные петли по определению должны быть больше и прочней шарниров для скромной калитки или дверцы.

Обычно для ворот и металлических дверей используют петли с шариком-подшипником. Причём такие петли и шарниры в них могут быть разных форм:

• цилиндрическими;
• квадратными;
• шестигранными;
• каплевидными.

Чаще всего в последнее время используют цилиндрические модели, квадратные и шестигранные варианты встречаются в магазинах фурнитуры значительно реже.

А про последние в списке каплевидные петли (навесы) следует сказать особо. Их использование позволяет чуть-чуть упростить процесс монтажа. К ним не нужно предварительно присоединять ушки – в этом и состоит главное преимущество каплевидной формы.

Без всякой подготовки такие петли можно приварить к опорному столбу. Причём со столбом должна соприкасаться только вершина нижней части навеса, а вершина верхней должна быть присоединена к полотну ворот.

Приваривать каплевидные изделия нужно аккуратно – после сварки они должны по-прежнему легко и свободно вращаться. И только если это действительно так, можно приступать к дальнейшим работам.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

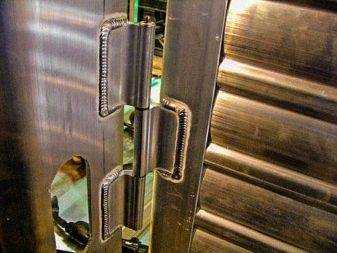

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

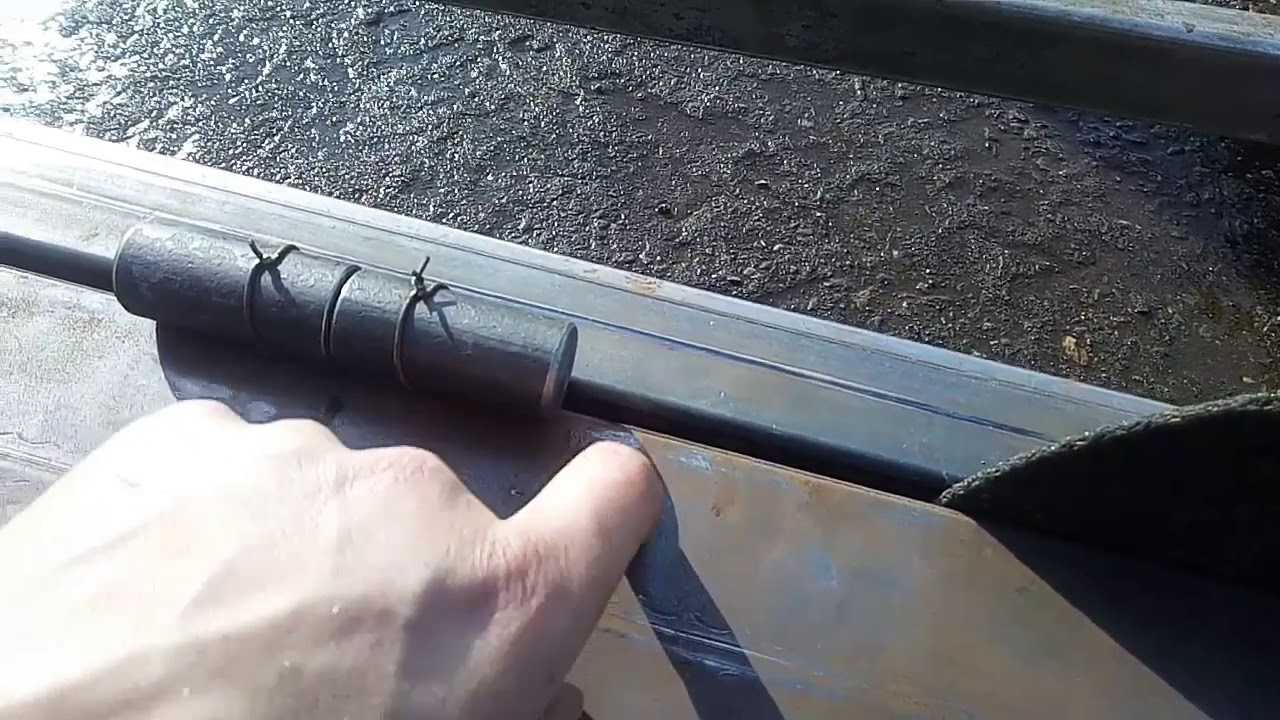

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Как выбрать?

Калитки и ворота могут быть сделаны из древесины, листовой стали, профнастила или других отделочных панелей. Также различен и монтаж петель. Для металлических конструкций характерны петли приварные, также их фиксируют болтами и саморезами (для металла). Для калиток из древесины характерна фиксация саморезами.

Исходя из этого, при выборе необходимо ориентироваться на полотно, из которого сделаны ворота, его габариты и вес. Например, если крепления предназначены на вес 200 кг, а полотно крупное и тяжелое, то они быстро сломаются. Поэтому иногда приходится устанавливать специальные усиленные петли для тяжелых ворот.

Немаловажное значение имеет и расположение петель. Наиболее распространены скрытые и внутренние

Петли должны выполнять следующие функции:

Петли должны выполнять следующие функции:

1. Обеспечение бесшумного открытия;
2. Удержание полотна – оно ни в коем случае не должно провисать;
3. Петли должны легко проворачиваться;
4. Долгий срок эксплуатации;
5. Устойчивость к взлому;
6. Ширина раскрытия ворот.

Самый оптимальный вариант – это устройства, оснащенные шариком и опорным подшипником. Эта модель имеет многие качества и отличается износостойкостью. Также очень хороши регулируемые модели, так как они очень удобные. И, наконец, выбор петель может зависеть исключительно от эстетической стороны детали. Например, оформление петель под старину, инкрустация резьбой или каким-либо элементом ковки.

Иногда могут возникать вопросы по поводу различия петель для ворот и для калитки. По сути, они не отличаются друг от друга, потому что на калитку они выбираются по тем же критериям и должны выполнять те же функции, что и воротные.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1.  Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Общие правила по привариванию петель

Чтобы установленные петли работали исправно и прослужили долгое время, а ворота не просели под своим весом по истечении времени, следует проделывать все работы согласно правилам и очень тщательно.

Итак, на что следует делать упор во время сварки:

• Ровность шва и его непрерывность. Сварной шов должен быть максимально цельным, без пропусков.
• Максимальная глубина сварки. В идеале необходимо приварить петли всей плоскостью, которая прилегает к поверхности столба.
• Следует приваривать навесы очень ровно, чтобы не возникало никакого излишнего давления на них в процессе эксплуатации и в стоячем положении.
• Для увесистых конструкций необходимо дополнять систему петель дополнительно парой, которая располагается немного ниже верхней несущей петли.

В целом больше никаких правил нету, но и этих следует придерживаться и относится к ним с полной серьёзностью.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
• цилиндрические – надо приваривать ушки для надежного крепежа; цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
• цилиндрические с усилением – для полотна весом до 600 кг;
• петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
• кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

• проворачиваться без усилий;
• не издавать звуков;
• не болтаться;
• быть крепкими.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

В разрезе

Виды петель:

1. В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
2. В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
3. Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
4. Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
5. Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
6. Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
7. Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Подбор петель и их количество

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок

Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.
