Теплотехнический расчет ограждающих конструкций теплого чердака Чердачное перекрытие
Требуемое сопротивление теплопередаче
перекрытия теплого чердака:
Ro gf =nRo reg ,
где Ro reg – нормируемое сопротивление теплопередаче
покрытия по СНиП (табл. 4).
n– коэффициент, определяемый
по формуле:
n = (t int — t
int g)/(t
int — t
ext),
где t int g – расчетная температура в чердаке, °С,
устанавливаемая по расчету теплового
баланса для 9-этажных зданий 15°С.
Проверяют условие для перекрытия:
где Δt = (t int
— t int g)/(Ro gf
α int).
Градус-сутки отопительного периода:
Dd= (t int -t ht)z ht
где t int
— расчетная температура внутреннего
воздуха;
t ht
иz ht — средняя температура и продолжительность
(сут.) периода со среднесуточной
температурой воздуха.
Нормируемое сопротивление теплопередаче
покрытия:
где а = 0,00045, b= 1,9 для теплого
чердака по СНиП (табл. 1б).
Сопротивление теплопередаче:
R 0
Rreg gf =1/α int +R k +1/α ext
где α int
= 8,7 Вт/(м 2 °С) — коэффициент
тепловосприятия внутренней поверхности
чердачного перекрытия (принимается по
СНиП , табл. 4);
α ext = 12 Вт/(м 2 °С) — коэффициент
тепловосприятия наружной поверхности
чердачного перекрытия для теплого
чердака (принимается по СНиП , табл.
6);
Rreg gf =
aDd +b = 0,00045х4823,1+1,9 =
4,070(м 2 °С/Вт)
n= (t int — t
int g)/(t
int — t
ext) =
(20-15)/(20+26) = 0,1087
Ro gf
=0,4425(м 2 °С/Вт)
Δt = (t int — t
int g)/(Ro gf
α int)
= (20-15)/0,4425х8,7 = 1,299
R 0
Rreg gf
=1/α int +R k +1/α ext
Rk= 4,070-0,115-0,083 = 3,872
Rk= R 1 +
R 2 +
R 3 +
R 4 +
R 5
R 2 =
Rk – R 1 –
R 3 –
R 4 —
R 5 =
3,872-0,016-0,029-0,142-0,016 = 3,669(м 2 °С/Вт).
δ 2 =λ 2 хR 2
= 0,046х3,669 = 0,169 м.
Принимаем δ 2 =0,170 м.
Таблица 4.2
Принимаем толщину утеплителя чердачного
перекрытия 170 мм.
Устройство узлов примыкания оконных блоков
Выбор конструктивного решения узлов примыкания оконного (дверного) блока к проему наружной стены осуществляется на стадии разработки архитектурно-конструкторских решений с учетом действующих нагрузок и подтверждается соответствующими расчетами (п.5.1.3 ГОСТ 30971-2012).
Примеры конструктивных решений узлов примыкания оконных блоков к стеновым проемам приведены в приложении В ГОСТ 30971-2012 и приложении А ГОСТ Р 52749-2007 (при применении ПСУЛ — изоляционных саморасширяющихся паропроницаемых лент).
Выделим наиболее распространенные узлы примыкания оконных блоков:
Рисунок В.1 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением ленты ПСУЛ без отделки внутреннего откоса. 1 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 2 — пенный утеплитель; 3 — анкерная пластина; 4 — пароизоляционный герметикРисунок В.2а ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением паропроницаемого герметика с отделкой внутреннего откоса штукатурным раствором. 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор.Рисунок В.4 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением герметиков и отделкой внутреннего откоса влагостойким гипсокартонным листом. 1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — гипсокартонный лист с окраской; 8 — уголок из ПВХРисунок В.5 ГОСТ 30971-2012 — Узел нижнего примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением пароизоляционной ленты. 2 — шумогасящая подкладка; 3 — пенный утеплитель; 4 — опорная колодка; 5 — уголок из ПВХ; 6 — паронепроницаемый герметик или пароизоляционная лента; 7 — опорный брусок; 8 — подоконник из ПВХ; 9 — штукатурный растворРисунок А.3 ГОСТ Р 52749-2007 — Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором. 1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 3 — гибкая анкерная пластина; 4 — герметик; 5 — пароизоляционная лента; 6 — штукатурный слой внутреннего откоса (с фаской для слоя герметика); 7 — армирующая сетка; 8 — дюбель со стопорным шурупомРисунок А.4 ГОСТ Р 52749-2007 — Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем. 1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная колодка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла); 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая прокладка; 11 — слив; 12 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 13 — тонкий слой герметика
Заполнение проемов
Окна составляют необходимую принадлежность каждого жилого дома и почти каждого здания другого типа. Они служат для освещения помещений естественным светом и для их проветривания.
Заполнение оконных проемов состоит из оконных коробок, оконных переплетов с остеклением и подоконных досок. Со стороны фасада здания устанавливают металлические сливы.
Оконные переплеты бывают створные и глухие (неоткрываю-щиеся). Верхняя часть называется фрамугой. Основные рамы (переплеты) бывают зимние и летние, с одинарными переплетами и одинарным остеклением, с двойными переплетами и двойным остеклением. Бывают спаренные, т. е. скрепленные вместе наружные и внутренние переплеты, бывают и одинарные переплеты со вставленными в них стеклопакетами.
В лестничных клетках, в некоторых выставочных помещениях, залах, павильонах для получения рассеянного света применяют белые и цветные стеклоблоки, стеклопрофилит, армированное и глушеное стекло.
Переплеты выполняются чаще всего из древесины или металла, но применяют для переплетов и пластмассы. Створки оконных переплетов могут отворяться либо внутрь, либо наружу и для плотного затвора снабжаться как вверху, так и внизу двойными фальцами, прижимающимися к оконной раме. Двойные переплеты обыкновенно всегда отворяются вовнутрь.
В устройстве окон немаловажную роль играют так называемые оконные приборы для открывания, закрывания и запирания створок, фрамуг, форточек (шпингалеты, простые задвижки, поворотные запоры, ручки и т. п.).
Рис. 1. Заполнение оконного проема:
1 — ниша для радиатора; 2 — подоконная доска; 3 — откос оконного проема; 4 — отлив форточки; 5 — обвязка форточки; 6 — верхняя обвязка переплета; 7—боковая обвязка фрамуги; 8— оконная коробка; 9—четверть; 10 — перемычка оконного проема; 11 — толь; 12 — глухая фрамуга; 13— гор-быльки оконного переплета; 14 — нижняя обвязка переплета.
Остекление жилых зданий производится обычно простым оконным стеклом толщиной 2—3 мм. В некоторых общественных зданиях, нижних этажах жилых зданий, где находятся магазины, учреждения, ателье и т. п., применяется стекло высокого качества (полированное, зеркальное, витринное толщиной от 4 до 10 мм).
В индустриальном строительстве все элементы заполнения оконного проема изготавливают и собирают на заводе.
Двери в стенах зданий служат для заполнения проемов, предназначенных для прохода. Проем заполняется прислонными или закладными рамами (коробкой), состоящими из порога, перекладины и косяков (нижний, верхний и боковые брусья).
К коробке крепятся на петлях дверные полотна. Двери бывают однопольные и двупольные.
В массовом строительстве применяют стандартные двери. Их полотна бывают гладкими и филенчатыми. И те и другие могут быть остекленными (балконные двери, кухонные, в общую комнату, на террасу и т. п.).
Ширина дверей однопольных 600, 700, 890, 1090 мм, двупольных 1290, 1390, 1490 мм. Высота дверей от 2000 до 2300 мм. Материал для дверей дерево, стекло, металл.
Наиболее экономичны щитовые двери.
Общие требования по ГОСТ
Для того чтобы форма спецификации элементов заполнения проемов соответствовала ГОСТ, необходимо тщательно изучить стандарт номер 21.101. Здесь описываются общие положения относительно правил выполнения проектной документации при возведении здания. Обязательно нужно составить подробные чертежи, в комплекте с которыми и должна идти спецификация. Соответствующие обозначения позволяют более точно представить картинку будущего строения.
Также следует обратиться к ГОСТ 21.501. Этот параграф растолковывает правила составления непосредственно самих чертежей. Оба стандарта содержат множество подпунктов. Что касается непосредственно дверных проемов, они здесь упоминаются в отдельности
При выполнении спецификации на чертежах важно соблюдать и особые требования касательно размеров таблицы. Здесь отведены конкретные размеры для колонок и расстояния для строк
В целом же для человека, не имеющего специальных навыков или образования в данной сфере, будет довольно трудно в сжатые сроки разобраться во всех тонкостях составления проектной документации, в том числе и спецификации.
ГОСТ 21.501 — документ, регламентирующий правила составления спецификации
Графа для примечаний
Помимо основных положений ГОСТ предполагает наличие в форме спецификации дополнительной графы – «Примечания». В этом разделе могут делаться краткие пометки относительно важных проектных моментов, которые не вошли в общий перечень колонок. К таковым, прежде всего, относятся:
- габариты дверей;
- размеры конструкции обрамления проема;
- материал, из которого изготовлен элемент заполнения;
- стоимость товара;
- общий вес.
Спецификация позволяет полнее охватить перечень предстоящих работ и указывает на список необходимых материалов для завершения строительства и оформления проемов. Это очень удобно в том случае, когда нужно предоставить смету по каждому пункту.
Таблица 3.3.
Крепление оконных блоков к проему
Согласно п.Б.5.3 ГОСТ 30971-2012 выбор крепежных элементов и расстояние между ними по контуру проема, а также глубину заделки в стене устанавливают в рабочей документации на основании расчета в зависимости от площади и массы оконного изделия, конструкции стенового проема, прочности стенового материала, значения ветровых и других эксплуатационных нагрузок.
Минимальные расстояния между крепежными элементами не должны превышать для:
- оконных коробок из древесины — 800 мм;
- коробок из алюминиевых сплавов и профилей ПВХ белого цвета — 700 мм;
- коробок из цветных профилей ПВХ — 600 мм.
Расстояние от внутреннего угла коробки до крепежного элемента — 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.
В соответствии с п.Б.5.4 ГОСТ 30971-2012 для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов твердостью не менее 80 ед. по Шору А или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки должна быть 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.
Установочные клинья удаляют перед устройством утеплительного слоя монтажного шва. При установке оконных блоков допускается использовать опорные колодки, которые после крепления разворачивают из монтажного положения в рабочее, места их установки заполняют утеплительным материалом с наружной и внутренней стороны (п.Г.1.2 ГОСТ 30971-2012).
Примеры расположения точек крепления коробки и опорных (несущих) колодок и крепежных деталей при монтаже оконного блока согласно приложению Г ГОСТ 30971-2012 представлено на рисунках ниже:
Примеры расположения опорных (несущих) колодок и крепежных деталейПримеры расположения опорных (несущих) колодок и крепежных деталей в одностворчатых оконных блоках
Классификация и элементы заполнения оконных проемов
Окна классифицируют по следующим основным признакам:
— По назначению: внешние и внутренние (между смежными помещениями)
— По форме и размерам: точечные (отдельные), панельные (несколько сблокированных стандартных), ленточные (протяжные в цепочку, расположенных, как правило, вдоль фасада);
— По количеству рядов остекления: с одинарным, двойным, тройным, четверным (рис. 1);
Рис. 1. Схемы оконных блоков комбинированного типа: а — с тройным остеклением; б — с четырехслойным остеклением; 1 — рама с единичным стеклом; 2 -короба; 3 — спаренная рама; 4 — рама с двойным стеклопакетом; 5 — рама с тройным стеклопакетом
— По виду светопрозрачного материала: из обычного оконного стекла толщиной 2 … 6 мм ; из специального теплозащитного, светорассеивающего, декоративного и других видов стекол; стеклоблоков, которые пропускают свет, но не просматриваются насквозь; из профильного и швеллерного стекла; из стеклопакетов (два или три стекла, склеенные между собой путем прокладки жесткой рамки и с воздушной прослойкой толщиной 9 — 15 мм);
— По количеству створок: одно-, двух- и трехстворчатые;
— По способу открывания створок: с глухими рамами или которые открываются внутрь или наружу, имеют горизонтальную или вертикальную подвеску (рис. 2).

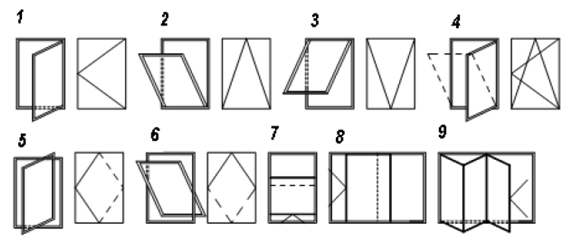

Рис. 2. Способы открывания створок и их условное обозначение: 1 -развернутые; 2 — откидные; 3 — подвесные; 4 — комбинированные (открывание с поворотно-откидным оборудованием); 5 — то же, что вращается на вертикальной оси; 6 — то же, вращающиеся на горизонтальной оси; 7 — раздвижные (по вертикали); 8 – раздвижные (по горизонтали); 9 — многостворчатое окно, складывается гармошкой
Рис. 3. Заполнение оконного проема: 1 — оконная коробка; 2 -гидроизоляция; 3 — конопатка; 4 — перемычка; 5 — форточка; 6 — боковой откос; 7 -подоконная доска; 8 — ниша для приборов отопления; 9 — створка; 10 – стеклопакет; 11 — шпингалет; 12 — слив; 13 — антисептированная пробка; 14 -оконная четверть; 15 — штанга фрамуги; 16 – фрамуга
При значительных размерах окон, для повышения ихжесткости, коробки могут иметь дополнительные внутренние бруски — импосты, которые располагают вертикально и горизонтально. Верхняя глухая, или открывающаяся часть окна называется фрамугой
Согласно нормам, рекомендуется проектировать оконные блоки площадью до 6 м2. Площадь открывающихся элементов не должна превышать 2,5 м2. В качестве материала рамочных элементов оконных блоков используют дерево, поливинилхлорид, алюминиевые сплавы, сталь, комбинированные материалы, стеклопластик, пластик.
Заполнение светопрозрачной части оконных блоков выполняют из листового стекла и стеклопакетов. Оконные блоки бывают: одинарные, с раздельными рамами; со спаренными рамами; с раздельно-спаренными рамами.
При установке оконных блоков в каменных стенах их изолируют от стен слоем толя или пергамина (рис. 4). Блок раскрепляют в проеме с помощью деревянных клиньев и крепят гвоздями, которые забиваются в деревянные антисептированные пробки, заложенные в кирпичную кладку откосов.
Заполнение оконного проема состоит из оконной коробки, застекленных рам, подоконной доски и внешнего слива (рис. 3)
Рис. 4. Установка оконных блоков в проем: а, б — оконный блок сраздельными переплетами в кирпичной стене; г, д — оконный блок со спаренными переплетами в панельной стене; в, е — примыкания оконного блока и балконной двери; 1 — цементный раствор; 2 — ливни из оцинкованной стали; 3 — конопатка паклей; 4 — толь; 5 — подоконная плита; 6 -антисептированная пробка (по две на высоту проема); 7 — штапик; 8 — стекла; 9 -рейка; 10 — деревянный импост
Зазоры между коробкой и откосами конопатят паклей или уплотняют упругими прокладками, обеспечивая теплоизоляцию стыка, его непродуваемость и возможность деформации при осадке дома. Внешне этот зазор перекрывают наличником или оштукатуривают откосы. Нижний откос проема цементируют и покрывают оцинкованной сталью с водосливом. Вместо оцинкованной стали можно применить бетонные плиты или из природного камня.
Расчет наружной стены
Dd = (t int -t
ht) z
ht
Сопротивление теплопередаче ограждающей
конструкции:
R 0 =1/α int +R k +1/α ext
где α int
= 8,7 Вт/(м 2 °С) — коэффициент
тепловосприятия внутренней поверхности
ограждающих конструкций (принимается
по СНиП , табл. 4);
α ext = 23 Вт/(м 2 °С) — коэффициент
тепловосприятия наружной поверхности
ограждающей конструкции (принимается
по СНиП , табл. 6);
R 0
R reg
R 0 =1/α int +R k +1/α ext
R reg ,
гдеα int =8.7,α ext
= 23
Dd = (t int -t
ht) z
ht =
(20-(-3,3)) 207 = 4823,1
R reg =
aDd +b = 0.00035х4823,1+1.4=3,088
1/8.7+Rk+1/233,088
Rk= 3,088-0.115-0.043=2,930
Rk= R 1 +
R 2 +
R 3 +
R 4
R 3 =
Rk – R 1 –
R 2 –
R 4 =
2,930-0,029-0,729-0,029 = 2,143
δ 3 =λ 3 хR 3
= 0,045х2,143 = 0,096 м.
Принимаем δ 3 =0,100 м,
тогдаR 0 ф =3,090(м 2 °С/Вт).
R 0 ф > R reg
Таблица 4.1
Принимаем толщину утеплителя в наружной
стене 100 мм, а толщину самой стены 650 мм
(без внутреннего отделочного слоя).
Что заносить в схему
Согласно ГОСТ существует заранее проработанная форма, предназначенная для заполнения спецификации. В ней учитывается наличие всех необходимых граф для внесения параметров изделий. Есть категория обязательных наименований, которые нельзя удалять из формы. В некоторых случаях их бывает вполне достаточно для базового описания ситуации. Если же нужно указать какие-либо специфические данные, для такого рода информации допускается добавление вспомогательных граф.
В целом в схему заносятся следующие параметры:
- номер пункта;
- наименование изделия;
- количество единиц.
Дополнительно могут указываться конкретные единицы измерения, вес предметов, записанных в спецификации, конкретная марка или модель.
Для дверных проемов обычно в перечень спецификации входят всего несколько составляющих. В первую очередь – это, конечно же, полотно и коробка двери либо арка. Дополнительно к ним могут приписываться доборы, порожек и наличники, а также другие элементы оформления проема. В некоторых случаях в описи присутствуют также отдельные фрагменты самого полотна. Например, это могут быть стекла и витражи. В форму также необходимо записывать защитные конструкции, такие как решетки и подъемные роллеты.

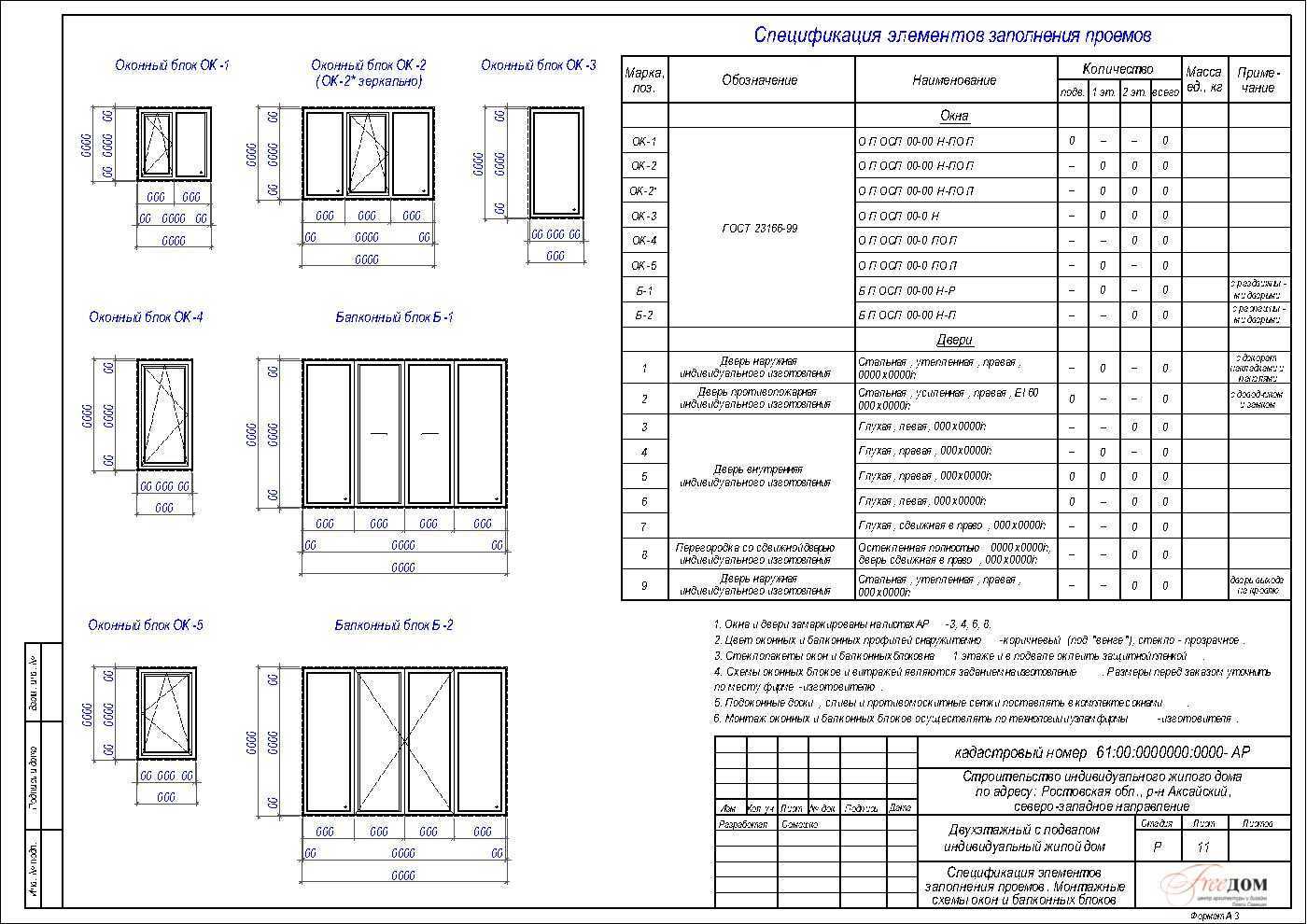

Пример оформления спецификации дверей согласно ГОСТ

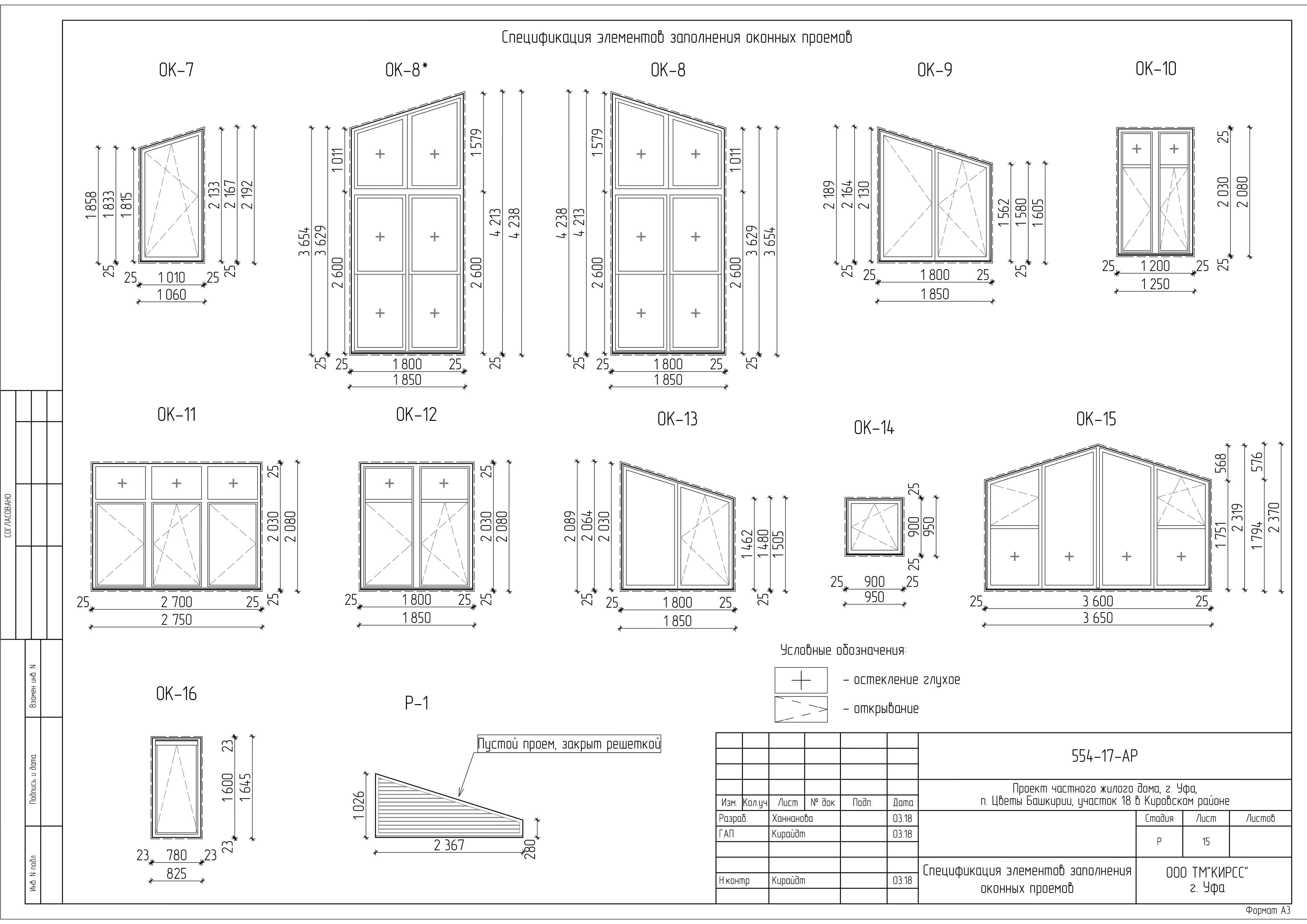

Ведомость проемов окон
Лестницы
– внутренние двухмаршевые,
выполнены из сборных железобетонных
лестничных маршей и площадок.
Лестничный марш: 1 ЛМ 27.11.14 – 4; серия
1.151.1 – 6; выпуск 1.
Лестничные площадки: 2 ЛП 22.18 – 4 – к;
серия 1.152.1 – 8; выпуск 1.
Подобраны по Каталогу .
Наружная и внутренняя отделка
Отделка наружных стен – штукатурка
сложным раствором (см. фасад – графич.
часть, лист 1). Цоколь облицован плитами
из природного камня. Балконы сделаны
из кирпича с отделкой цветной штукатуркой.
Оконные переплеты и двери окрашены в
белый цвет.
Ведомость отделки помещений
представлена в таблице 3.5.
Таблица 3.5.
Что это такое
Для человека, который впервые услышал такой термин будет интересно узнать более подробно, что представляет собой спецификация элементов заполнения дверных проемов. По своей сути это некий документ, а точнее, часть проектной документации для любого здания. Она дополняет составленные чертежи и демонстрирует наименования и модели тех элементов, которыми в дальнейшем предполагается заполнять дверные проемы. Иными словами, это список конструкций и их отдельных деталей, которые требуются для завершения строительного проекта. Благодаря спецификации можно оценить бюджет строительства и увидеть более точный план конечного результата.
Правила составления этого перечня определяет ГОСТ. Под эти же требования попадают и спецификации для оконных проемов, ниш и перегородок с просветами.
Спецификация проемов с типом открывания двери
