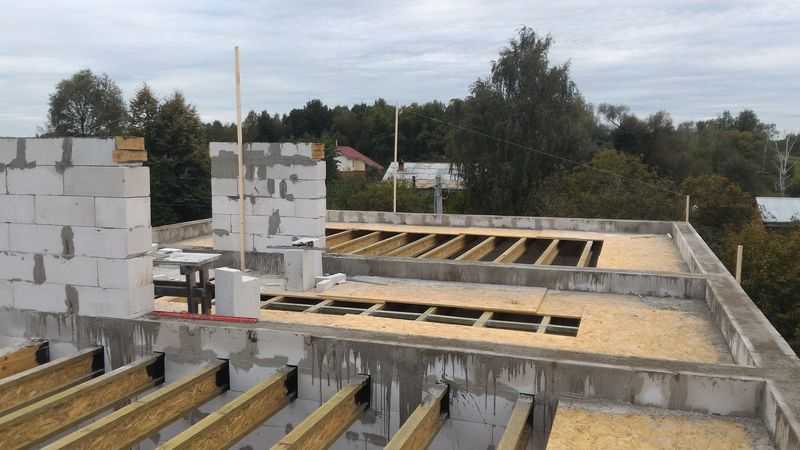

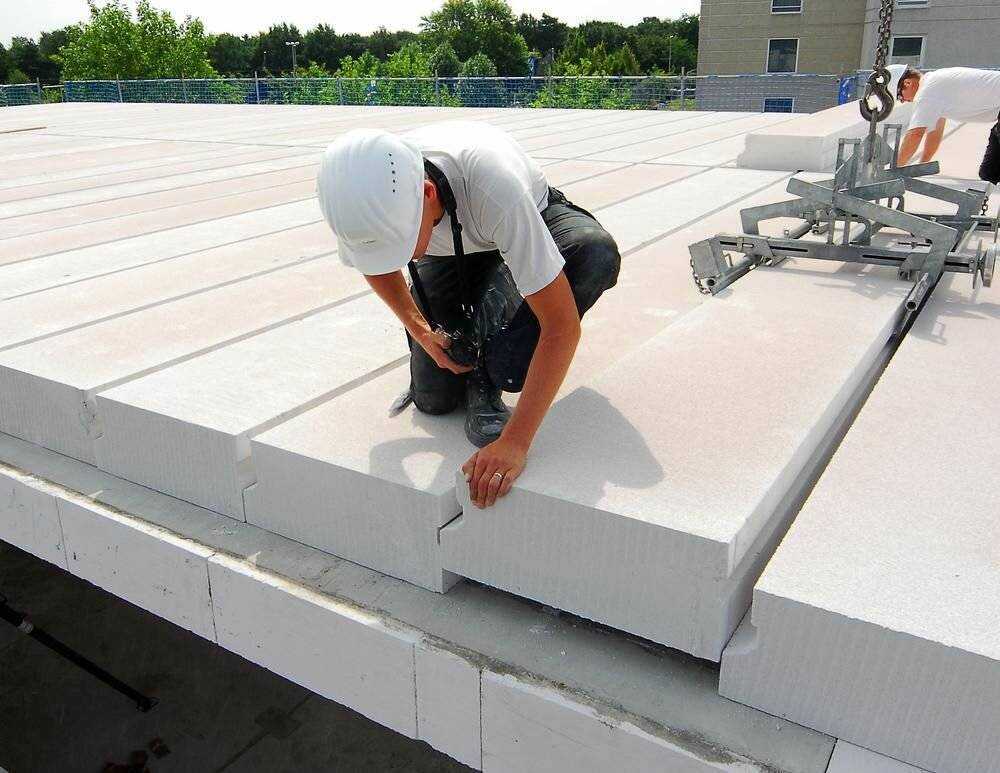

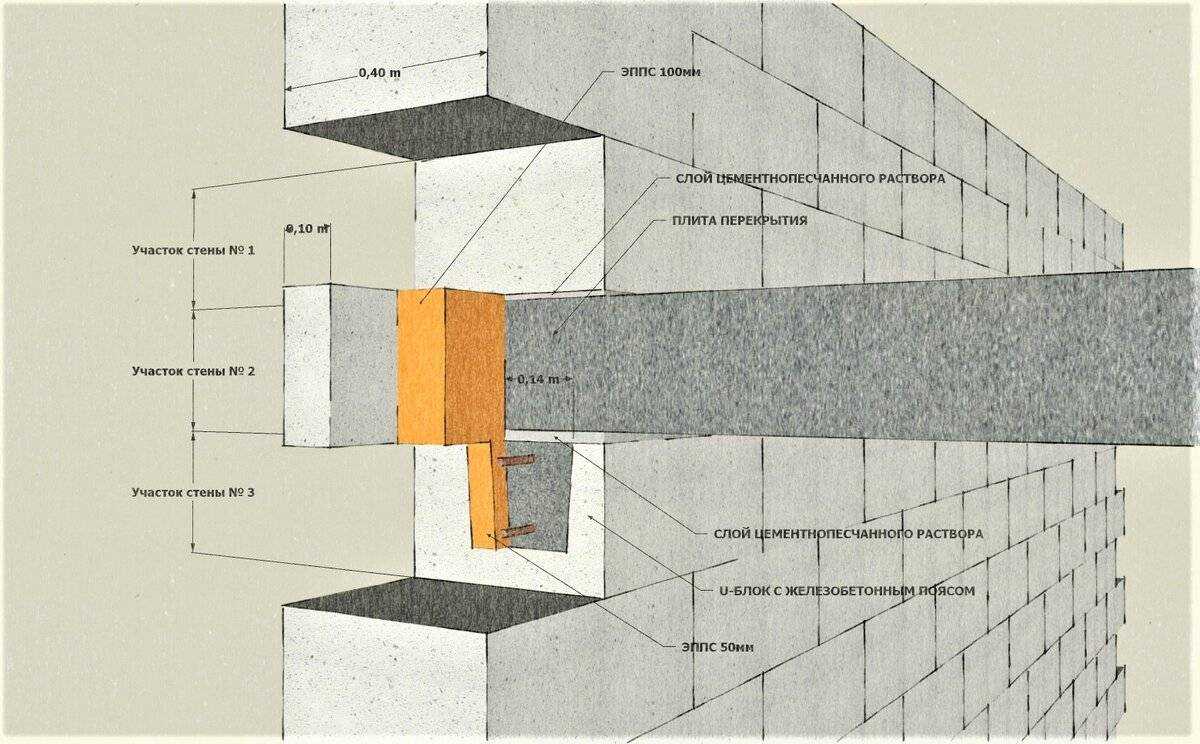

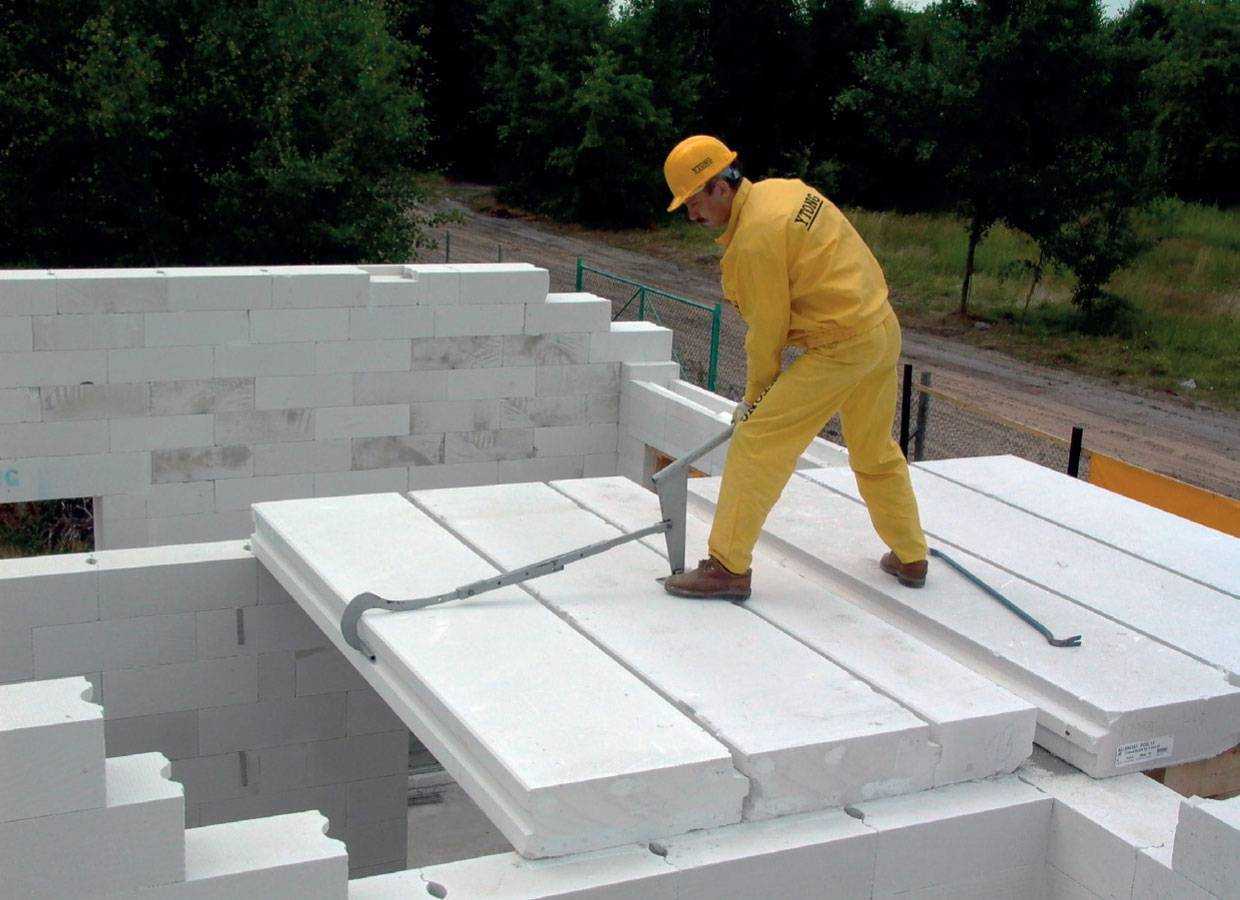

Монолитное перекрытие в доме из газобетона: теория и порядок работ

Ремонт или смена наката в межэтажных перекрытиях

Смену наката в межэтажных перекрытиях необходимо выполнять с учётом следующих требований:

разборка старого наката должна производиться со стороны нижележащего помещения со специально устроенных лесов;
до укладки нового наката должно быть обследовано техническое состояние балки, черепных брусков и других смежных конструкций;
новый накат следует укладывать в виде щитов или плит небольшой ширины между двумя соседними балками для последующей укладки засыпки и толя;
при отсутствии возможности для укладки засыпки между лагами и накатом надлежит вскрыть конструкцию пола верхнего этажа.

При смене черепных брусков конструкцию примыкающего к сменяемому бруску пролёта наката следует разобрать, а поверхность примыкающей к нему балки осмотреть, очистить от гнили и проантисептировать.

Для прикрепления бруска допускается прибивать к балке выравнивающую доску. Прочность балки с остающейся площадью сечения должна быть подтверждена расчётом. Работы должны выполняться с временных подмостей, установленных на нижележащем перекрытии.

Работы по смене отдельных пролетов деревянного перекрытия проводят, соблюдая следующие требования:

опирающиеся на перекрытия перегородки, печи и другие конструкции разбирают до начала ремонта пролёта перекрытия;
весь годный материал отбирают для дальнейшего использования;
засыпку собирают отдельно, просеивают и укладывают во вновь устраиваемое перекрытие;
пораженный грибком лесоматериал сжигают, а просеянный мусор от засыпки вывозят на свалку.

После разборки перекрытия:

осматривают смежные конструкции и места опирания балок (гнезда в стенах),
осматривают прогоны, расположенные в нижнем этаже, перегородки и т.д.

И где требуется ремонт — выполняют его.

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Типы и особенности металлических перекрытий

Металлоконструкции перекрытий изготавливаются в нескольких типах, в зависимости от их целей использования. Выбор зависит, в первую очередь, от назначения постройки – крупное производственное помещение, многоуровневая квартира, дом, либо просто временное сооружение.

1. Перекрытия из сортового металлопроката

Такие металлические перекрытия хоть и считаются универсальными, но чаще всего используются при возведении крупных объектов, как правило, промышленного назначения. Двутавровое сечение обеспечивает равномерное распределение нагрузки и высокую жёсткость, поэтому проектирование перекрытий промышленных объектов можно проводить с допусками повышенного давления на полы верхних этажей.

Подобные варианты универсальны тем, что существует широкий выбор видов проката, в зависимости от предполагаемых целей использования. В качестве разновидностей чаще всего применяются холодно- или горячекатаный прокат либо просечно-вытяжные листы.

2. Перекрытия с несущими стальными балками

Такие металлические перекрытия довольно просты как в изготовлении, так и в монтаже. Прочность обеспечивается за счёт выдерживания существующих норм по жёсткости материала, а также по правилам распределения нагрузки. На эти металлоконструкции перекрытий можно легко уложить любой тип настила, а сами конструкции могут быть сварными или катаными, в зависимости от сферы применения.

Стальные балки широко используются при возведении высотных зданий большой площади. Применение такого материала увеличивает оперативность создания постройки и позволяет широко использовать возможности по внедрению нестандартных проектов, поскольку балки, в отличие от, например, железобетонных плит, более удобны для работы.

3. Монолитные металлические балки перекрытия

Этот вариант представляет собой набор балок, поверх которого укладываются листы определённого профиля. Использование различных вариантов решетчатых ферм вместо балок, позволяет снизить общий вес конструкции, что очень хорошо подойдёт для строительства домов или перепланировке квартир. Выполняя монтаж перекрытия в квартире можно рассчитывать на общую экономию стройматериалов и в первую очередь бетона и армирующего материала без экономии на прочности.

Изготовление балок перекрытия в виде монолитных конструкций позволяет добиться высокой степени жёсткости при небольшом весе, причём такая технология позволяет оперировать множеством видов профильных форм. Учитывая то, что проект перекрытия в квартире может подразумевать разные степени нагрузки на полы верхних этажей, подобный вариант очень популярный именно для жилых помещений.

Достоинства и недостатки перекрытий из металла

Металлические перекрытия, изготовление которых в последнее время ведётся с использованием современных технологий, отличаются высокой прочностью и простотой в монтаже. В отличие от классических бетонных или деревянных, такие варианты позволяют снизить затраты на стройматериалы, поскольку при повышенных технических характеристиках они значительно меньше в объёмах и проще в изготовлении.

Особенно стоит выделить металлические перекрытия, монтаж которых ведётся в жилых домах или многоуровневых квартирах. Как правило, такие помещения имеют нестандартную планировку, особенно если говорить о таком популярном в последнее время проекте, как постройка лофтов. Деревянные варианты могут быть неприемлемы по тем или иным причинам, а железобетонные и вовсе не удобны в монтаже для комнат с необычным дизайном и планировкой. Именно поэтому как раз металлические перекрытия завоевали большую популярность в подобной сфере использования.

Среди недостатков можно выделить практически единственный – строительные нормы требуют противопожарной защиты подобных элементов. Впрочем, особенной проблемы такое требованием не составляет и все производители могут выполнить не только покрытие изделий огнестойкими сплавами, а и провести антикоррозийную защиту, что значительно увеличит срок службы элементов строительной конструкции.

Металлические перекрытия: изготовление и монтаж

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

Металлические перекрытия применяются в качестве строительных элементов для возведения зданий различных типов, в том числе и в многоуровневых квартирах и частных многоэтажных домах. Используя металлические балки перекрытия различных типов, можно добиться существенной экономии средств на строительство, без ущерба общей прочности конструкции. К тому же такие изделия из стали весят намного меньше аналогов, а их монтаж выполняется очень быстро — это и цену продукции снижает, и сроки реализации проекта существенно сокращает.

Перекрытие второго уровня в квартире + монтаж цена от 112 000 руб./т Заказать

Балки потолочного перекрытия в квартире (с монтажом) цена от 89 400 руб./т Заказать

Перекрытие из металлоконструкций в шоуруме (с монтажом) цена от 105 000 руб./т Заказать

Перекрытие в частном доме (с монтажом) цена от 91 100 руб./т Заказать

Балки перекрытия школы (только изготовление) цена от 62 000 руб./т Заказать

Перекрытие потолочное для здания цена от 81 500 руб./т Заказать

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

двутавр номер 16 или 20;
швеллер высотой до 20 см;
уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

бетонная смесь для формирования цельной основы;
стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
строганные доски или готовые бетонные панели для составной конструкции.

Сооружение опалубки потребует применения следующих стройматериалов:

деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
полиэтиленовой пленки для гидроизоляции бетонного массива;
подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Цены на устройство гидроизоляции перекрытий

Наименование работ	Единицаизмерения	Ценав Рублях
Устройство наплавляемой гидроизоляции в 1 слой	м2	от 300
Устройство оклеечной мембраны в 1 слой	м2	от 280
Устройство ПВХ мембраны на горизонт	м2	от 480
Нанесение битумной мастики в 1 слой	м2	от 120
Устройство полиуретановой мастики в 1 слой	м2	от 200
Напыление жидкой резины	м2	от 250
Нанесение жидкой резины в ручную	м2	от 300
Нанесение полимерцементных составов	м2	от 400
Устройство проникающих составов	м2	от 600
Устройство грунтовки	м2	от 50

Калькулятор для самостоятельного расчёта стоимости гидроизоляции

В две колонки

Вертикальный

Горизонтальный

Итоговая стоимость гидроизоляции

` field`.`label `

` field`.`converted `
` field`.`extraView `

` option`.`label `

` option`.`converted `

` item`.`label `
` item`.`data`.`converted `

«`getWooProductName`» вы добавили в свою корзину

View cart

Подготовка к монолитному межэтажному строительству

Схема перекрытия по металлическим балкам.

лист А3;
карандаш с ластиком;
рулетка;
уровень;
сварочный аппарат;
балки;
перфоратор;
ламинированная фанера от 20 мм и толще;
молоток с гвоздями;
поддерживающая система (балочные подпорки 100*100 и больше, либо распорки металлические с толщиной стали от 2 мм – не стоит делать расчет на одну систему, лучше чередовать);
толь либо другой гидроизолятор.

Тут потребуется создать точный чертеж поверхности, который обеспечит детальное представление о будущей работе, которую только предстоит проделать. За периметр в чертеже стоит брать внешнюю сторону стены, т.к. именно она и будет являться опорой.

Производится монтаж балок (двутавров) – делать это стоит под уровень, чтоб с опалубкой проблем не было. Тут следует учесть, что временами приходится их сращивать посредством сварочного аппарата. Если перекрытие устанавливается над отдельно взятым помещением, которое является частью целого, то следует балки срастить с уже готовой стеной при помощи перфоратора и того же сварочника. Размер шага между двутаврами от 1 до 2,5 м в зависимости от бюджета проекта, ибо чем больше балок и чем они ближе, тем надежнее будут перекрытия по железобетонным балкам.

Схема усиления металлических балок А, Б — накладками. В — обетонированием. Г — шпренгелем. Д, Е — заделкой на опорах. Ж, З —сопряжением балок на опорах.

Параллельно верхней линии двутавра монтируется фанера, которая будет нести функции опалубки. Крепление должно быть максимально прочным. Тем не менее, оно не должно перестать быть съемным

При монтаже опалубки важно не забывать, что в данном случае идет не стандартный монолит в 0,3 м, а усиленный, который можно сократить в 2 раза без каких либо потерь, поэтому борта можно сделать всего 0,15-0,2 м

Далее монтируется поддерживающая система. Тут есть 2 варианта – деревянные балки и металлические распорки. Балки ставятся в соотношении 1 шт. на 1 м², тогда как распорки 1 шт. на 2 м². После монтажа следует проверить каждую в отдельности на устойчивость, т.к. расчет на падающий цемент в среднем 500 кг, а выдержать его надо обязательно так, чтобы балка даже не пошевелилась. На балочные подпорки расчет делается гораздо чаще, т.к. металл может подвергнуться деформации, а дерево будет стоять до последнего.

После того как балочные системы проверены, можно взобраться на опалубку и прогуляться по ней. Во время прогулки следует шагать максимально тяжелым шагом и пытаться уловить под собой малейшее колебание. Далее можно стелить толь, расчет стоит делать на весь периметр, а по возможности и про запас.

Деревянные перекрытия

Один из самых древних видов, которые использовались во все времена и во всех странах – это деревянные перекрытия. Монтаж у них самый простой, что только можно придумать, а также всего 2 вида: брус и кругляк, к тому же это самые легкие межэтажные перекрытия.

Балочные потолки

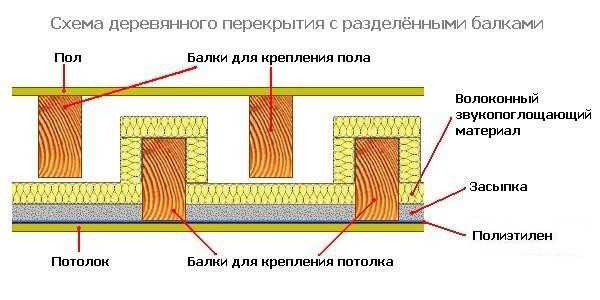

Схема деревянного перекрытия с разделенными балками
