Вентиляция в гараже своими руками: схема, нюансы и способы устройства

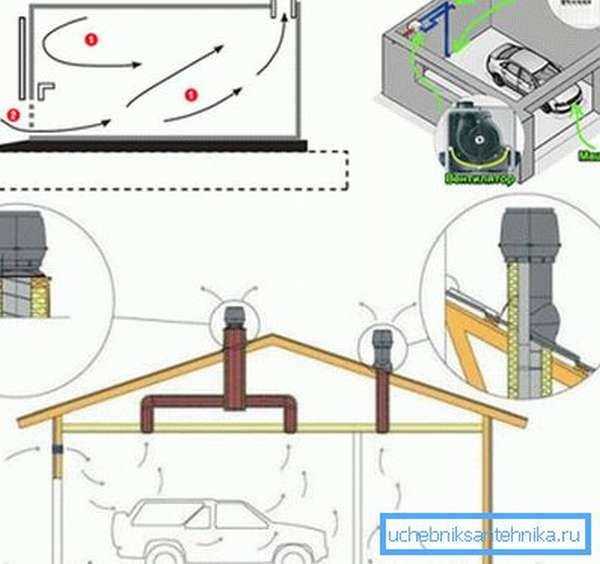

Наиболее распространенные схемы организации вентиляции

Схемы вентиляции отличаются расположением входа и выхода воздушных потоков. Наиболее распространен вариант подачи воздуха в нижнем углу мастерской с выводом отходящих газов под потолком угла, расположенного по диагонали. Для больших помещений можно сделать несколько входных патрубков по периметру. При этом вытяжка в специализированном гараже для покраски монтируется над его центральной частью.

В гаражах, оборудованных ямой, существует угроза скопления вредных газов в заглубленных участках. Чтобы решить эту проблему организуют опуск одного из вытяжных каналов в самую нижнюю точку ямы. Для улучшения процесса сушки красителей и оптимизации температурного режима часто устанавливают отдельный вентилятор, обеспечивающий циркуляцию воздушных масс внутри помещения.

Виды и правила обустройства

Существует два способа обустройства системы вентилирования в сварочном цеху: общеобменный и локальный. Они используются вместе, в дополнение друг к другу.

Местная схема способна устранять до 75% всех выделяемых во время работ вредных веществ. Для устранения оставшихся 25% вредных веществ используется общеобменная система.

1. Нельзя допускать образования в цеху мертвых участков (из которых воздух никак не удаляется), особенно в углах. В них застаиваться воздух, имеющий в своем составе большое количество вредных веществ.
2. Приточные каналы с вентиляторами следует монтировать на высоте до уровня 4 метров. Вытяжные каналы следует монтировать на противоположной стене, при этом высота обоих каналов должна быть одинаковой.
3. Расстояние от стены с притоком до стены с вытяжкой не может быть более 100 метров – это запрещено. При большем расстоянии будет происходить аккумуляция отработанного воздуха в центральной зоне помещения.
4. При необходимости к местной системе вытяжки можно поставить мобильный отсос, который позволит в случае необходимости двигать вытяжной зонт вместе со сварочным оборудованием.
5. Вентиляционная цеховая система должна обустраиваться начиная с установки общеобменной приточно-вытяжной системы. Когда ее монтаж завершен, переходят к обустройству местной системы вентилирования.

Теперь рассмотрим подробнее особенности обустройства этих схем.

Местная схема

Основное предназначение местной схемы – очистка воздуха локально, то есть прямо на рабочем участке. Именно на месте проведения сварочных работ и скапливается больше всего вредных веществ. А вот уже в 3-4 метрах от рабочего места воздух может быть абсолютно чистым, и соответствовать санитарным нормам.

Вентиляция для сварочного поста

Существует два способа установки местной вентиляции: через местные отсосы либо через вытяжные приборы подъемно-поворотного вида.

В первом случае отсосы монтируются на высоте полутора метров от сварочного поста. Иногда их монтируют непосредственно в сварочные столы, что тоже неплохой вариант. В конечном счете местные отсосы соединяют с общеобменной вентиляцией цеха, используя специальные герметичные шланги.

Второй вариант представляет собой воздухоприемник, который крепится за счет шарниров и шланга (его диаметр может достигать 200 мм) в любом положении. Шланг соединяет воздухоприемник и централизованную систему вытяжки воздуха.

Обычно за счет такой конструкции удается выносить из помещения до 85% различных вредных компонентов. Ее преимущество – возможность монтажа рядом со сварочным оборудованием. В целом же подъемно-поворотная вытяжка позволяет эффективно очищать воздух на расстоянии до 8 метров от сварочного поста.

Общеобменная” схема

Общеобменная схема состоит из системы воздуховодов, к которым подключены вытяжные вентиляторы.

Механизм работы метода таков: воздушный поток, проходя через решетку, рассекается, после чего поднимается вертикально вверх и распределяется по всему цеху. Скорость прохождения воздушных масс в цеху составляет 0,1 м/с, чего в большинстве случаев достаточно.

Воздухообмен обеспечивается за счет монтажа под полом вентиляторов. Устранение отработанного воздуха обеспечивается за счет монтажа на крыше вентиляторов с производительностью больше, чем у приточных.

Несколько правил обустройства общеобменной схемы:

• в случае, когда на 1 м³ цеха расходуется меньше 0,2 г/час электродов, монтаж общеобменной системы вентилирования можно не производить;
• скорость подачи свежих воздушных масс не должна превышать 0,9 м/с;
• если дополнительно не смонтирована местная схема, то механическое вентилирование должно обеспечивать выведение 2/3 воздуха снизу и 1/3 сверху.

Если сварочные работы производятся внутри какой-то емкости, то скорость потока воздушных масс должна превышать 0,7 метров/секунду, при температуре не менее 20 градусов внутри.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

>

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.

Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.

Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств. В чем же принцип работы естественного типа вентиляции? Он основан на физических законах

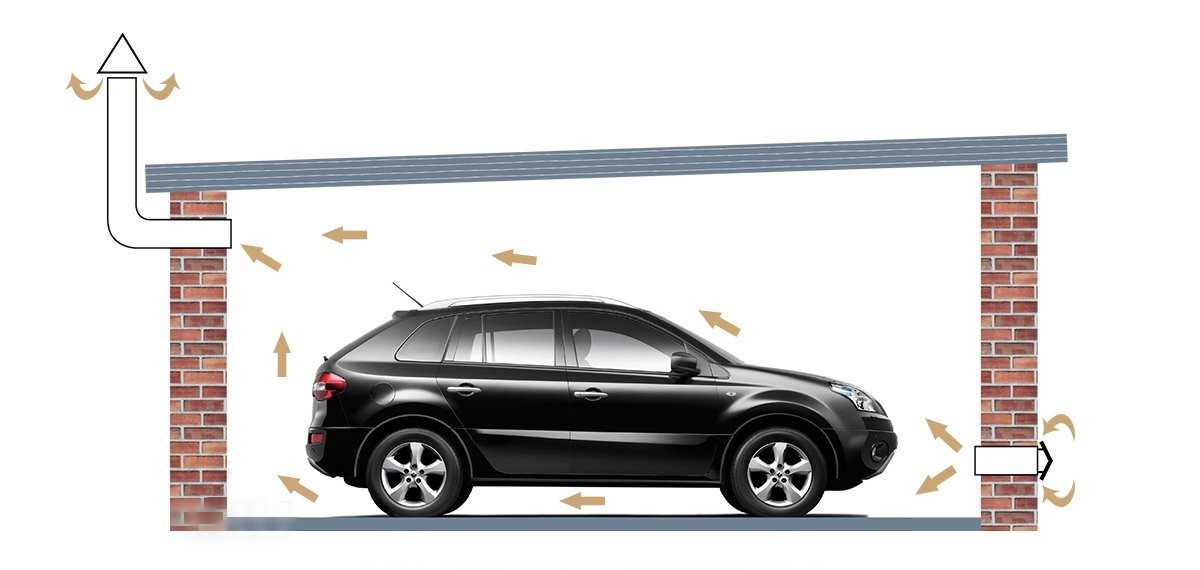

Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага. А вытяжная труба поднимается на 50 см над уровнем крыши.

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий. Ведь можно сделать сквозняк внутри, а не качественный воздухообмен

Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Виды систем вентиляции и правила обустройства

Вытяжка для сварочного поста, установленная по правилам, способна заметно уменьшить концентрацию опасных веществ в атмосфере и минимизировать вред, наносимый окружающей среде. Тип и мощность вентиляторов, а также трассировку воздуховодов выбирают с учетом количества и расположения мест для сварщиков. Вытяжные конструкции можно размещать на крышах цехов или возле них, забор воздуха при этом не должен находиться на участке для выброса загазованной среды.

Местная

Сварочный цех или мастерская имеют местную и общую вытяжки

При создании вытяжки местного типа вентиляцию постов выбирают с учетом величины свариваемых элементов и интенсивности работ. От этих нюансов зависит количество и состав образующихся газов. Благодаря простой схеме и устройству производительность такой системы достигает 5,5 тыс. м3/час. Во время сварки и наплавки крупных изделий на столах, не дополненных устройствами, сварочные аэрозоли убирают с помощью отсосов мобильных агрегатов с фильтрационной вентиляцией. Для некоторых типов работ целесообразно использовать вытяжки подъемно-поворотного вида. Их конструкция включает гибкий шланг диаметром до 200 мм, закрепленный на консоли и направленный в нужную зону. Приемный патрубок при этом размещают на дистанции в 7-8 метров от работника.

Общеобменная

Вытяжные вентиляторы на сварочных постах

Система общеобменного типа включает в себя нагнетающий и вытяжной вентиляторы, а также воздуховоды, оснащенные фильтрами и регулируемыми приточными конструкциями. Такая вентиляция предназначена для обеспечения свежим воздухом всех помещений цеха и уменьшения содержания вредных примесей в атмосфере. Ее стоит выбирать, если в процессе работ используют более 200 г/час электродов на 1 м3 от общего объема помещения. В противном случае притоки воздушных масс будут обеспечиваться естественным путем.

Зимой наружный воздух подают в цех при температуре не ниже +18 градусов. Общеобменная вентиляция для сварочного поста должна быть дополнена фильтрационными элементами, очищающими воздух перед выбросом в пространство. Производительность устройств подбирают так, чтобы обеспечить 10-кратный воздушный обмен. Вертикальная скорость перемещения масс воздуха сохраняется на отметке не ниже 0,1 м/с. Этого значения достаточно для смешивания сред и ликвидации сварочных аэрозолей из зон вне постов.

Внутри замкнутых и полузамкнутых пространств

Для организации вентиляционной системы внутри замкнутого или полузамкнутого пространства предусмотрено несколько доступных схем. В цехе можно создать организованный воздухообмен в одной емкости, куда будет осуществляться подача чистого воздуха снаружи. Далее воздушные массы удаляются механическим способом за счет совместного действия притока и вытяжки. Второй способ включает удаление загрязненных масс возле электросварочных дуг, также существует третий вариант, подразумевающий вентилирование только зоны дыхания работника за счет подачи чистого воздуха под щиток.

Самым распространенным типом системы является схема вентилирования емкости при помощи приточной струи, в которой предусмотрен монтаж гибких шлангов и вентиляторов с высоким давлением. Главное преимущество этого способа заключается в подаче чистого и подогреваемого в холодное время года воздуха с улицы. Цистерны в такой схеме располагают на специально отведенных для этого местах. Чтобы определить объем подаваемого воздуха, его скорость на рабочем участке не должна превышать 0,7-2,0 м/с для ручной сварки. Избежать попадания загрязненного воздуха в цех можно, установив подачу масс с противоположной стороны.

Принудительная вентиляция

Схема принудительной вентиляции погреба и гаража

Принудительно свежий воздух можно подать в помещение при помощи двух методов:

• приточная вентиляция — требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
• вытяжная вентиляция — на вытяжку устанавливают канальный или обычный вытяжной вентилятор.

Схема установки канального вентилятора

Какой вентилятор выгодней по стоимости и долговечности:

круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов — в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу;

осевой вентилятор — монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения — от 3 до 9 тысяч рублей

Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования.

Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение — комбинация принудительной и естественной вентиляции.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

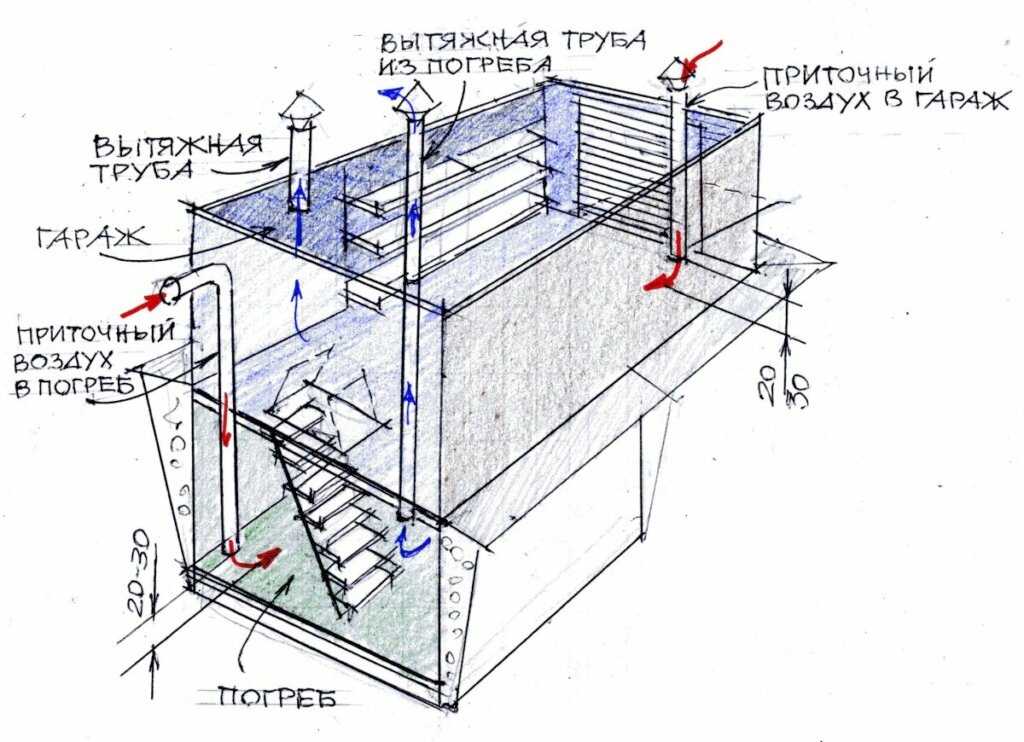

Вытяжка в подвале гаража

Важно позаботиться о хорошей вентиляции в подвале, погребе гаража. Это позволит предотвратить образование грибка, плесени, конденсата

Поскольку у погреба в гараже обычно маленькая площадь, автолюбители предпочитают ограничиться естественной вентиляционной системой. Вытяжку устанавливают сверху, а канал для притока воздуха – внизу.

Обязательно нужно сделать и воздуховоды для притока и оттока воздуха. Конец трубы, опущенной в подвал гаража, должен быть на расстоянии максимум 20 см от пола. Другой конец трубы выводят наружу. Отработанный воздух выводится на крышу: там воздуховод должен выступать над кровлей.

Специалисты отмечают, что при монтаже вентиляции, вытяжки в погребе подвала необходимо до минимума сократить количество поворотов и колен. Каждый изгиб снижает эффективность вентиляционной системы. Кроме того, помните о защите вытяжек решетками.

Принудительная вентиляция в гараже

Механический тип вытяжки работает гораздо эффективнее – он обеспечивает полное и быстрое проветривание. Перед ее установкой не требуется рассчитывать площадь помещения, так как приток поступает не самостоятельно, а за счет встроенных вентиляторов для вентиляции в гараже. Система производит замену воздушных масс по всему объему, включая смотровую яму и погреб.

Для этого требуется приобрести качественное оборудование и обеспечить его питанием от электросети. Это единственный минус системы – покупка вытяжного и приточного модулей. Они стоят дорого, но зато внутри всегда будет сухо и тепло.

В случае с обустройством подземного гаража подходит только механический способ проветривания.

Основные моменты обустройства

В момент сооружения домика для автомобиля следует составить подробную схему приспособлений для проветривания помещения. Так, в цоколе и стенах будут проделаны небольшие отверстия. При этом следует предусмотреть число машин в гараже, объем самого помещения, расположение труб.

Говоря о сооружении в этом помещении правильной вентиляции, стоит отметить, что она будет обязательным атрибутом, помогающим сохранить машину в первозданном виде. Нередко случаются ситуации, при которых многие водители стараются наполнить помещение теплом, не уделяя внимания хорошему проветриванию. Гараж требует постоянного наполнения строения свежим воздухом с улицы и выведением ненужной влаги за пределы постройки. Как понятно, следует позаботиться о притоке и оттоке воздуха. Подобная система вентилирования получила название «приточно-вытяжной».

Вытягивание воздуха, полученное в результате настоящего, природного прогревания слоев, считают естественным проявлением. Вытягивание воздуха искусственным путем, например, с помощью вентилятора, является принудительным.

Вариант искусственной вытяжки при помощи моноблока.

Она может быть основана на любом методе. Для этих целей в стенах можно встретить пустотелые кирпичи или блоки, кладку в один кирпич. Подобные материалы могут размещаться в угловых точках строения. Это уже есть элементарное устройство вентиляции.

Чтобы в здание гаража не проникали грызуны, важно на вентиляционных трубах установить решетки из металла. Также здесь должен быть дефлектор, защищающий помещение от скопления излишней влаги

Он обязан принимать вертикальное положение. Необходимо позаботиться о постановке трубы из асбеста или жестянки. Ее высота над крышей не должна быть ниже 50 см. В теплый сезон все имеющиеся отверстия нужно открыть. Как только на улице похолодает, необходимо первой закрыть приточную конструкцию, после этого перекрывают вытяжное устройство.

Устройство и виды вентиляции в цехах для сварки

В сварочном цеху обустраивается два вида воздухообмена:

В сварочном цеху устанавливаются два вида воздухообмена: общеобменный или локальный

В цехе не должно образовываться «мёртвых» участков, особенно это касается углов, где застаивается отработанный воздух с большой концентрацией вредных элементов. Схема с горизонтальной подачей воздуха отлично подходит для сварочных помещений небольшой площади.

Приточные каналы с вентиляторами устанавливаются на высоте до 4 метров. Вытяжные каналы оснащаются вентиляторами аналогичной мощности и обустраиваются на противоположной стене. Высота расположения каналов должна быть одинаковой.

Расстояние между стеной с притоком и стеной с вытяжкой не должно превышать 100 метров. Если расстояние больше, отработанный воздух будет скапливаться в центральной зоне помещения. Мощность вытяжного вентилятора не должна быть меньше мощности прибора на входе, в противном случае загрязнённый воздух будет застаиваться.

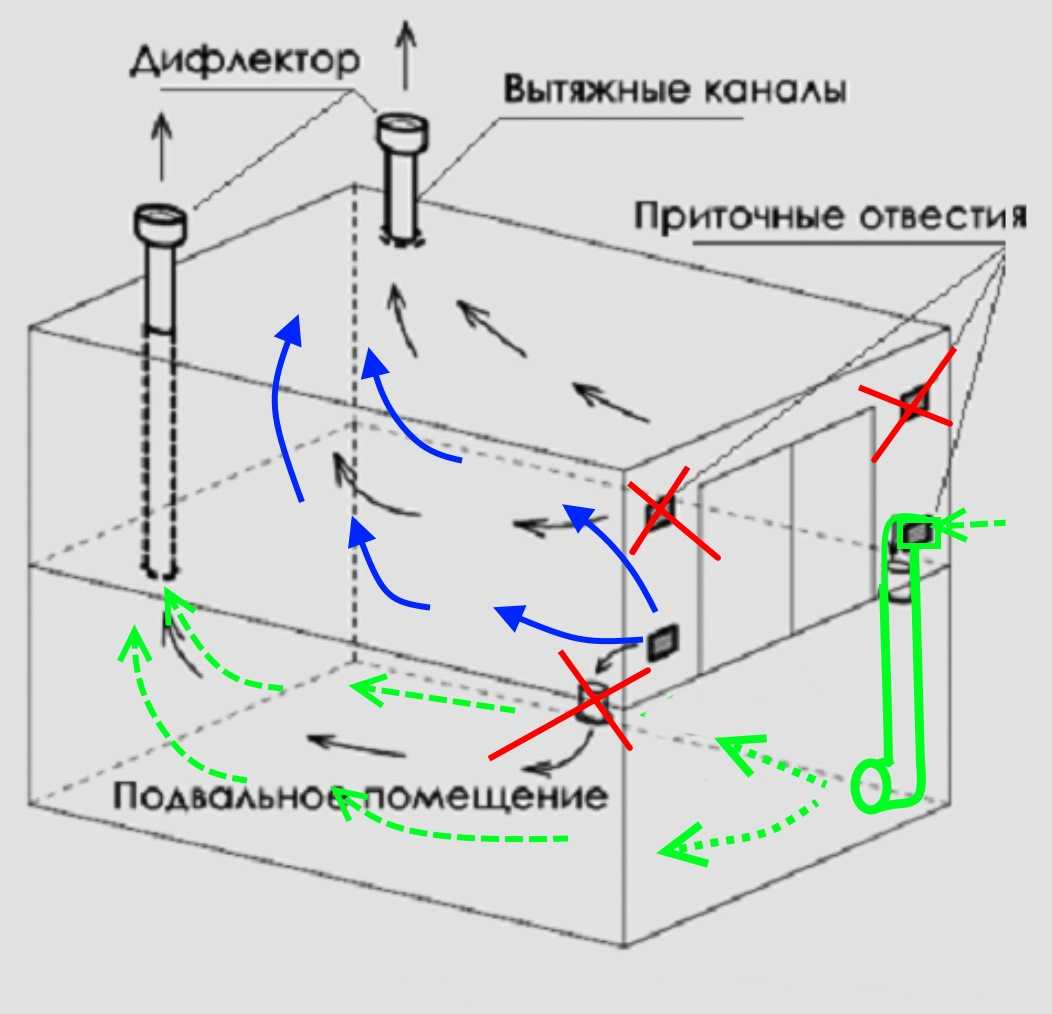

Вертикальная система предусматривает использование подвального помещения. Там монтируются приточные каналы. Под полом цеха монтируются вентиляторы. Отверстия в полу закрываются специальными металлическими решётками.

Диаметр ячеек не должен превышать 50 мм. Скорость потоков при выходе из вентиляторов – 4,5 м/с, скорость при проходе через решётку – 0,1–0,2 м/с. Вытяжные вентиляторы монтируются на крыше с выведением каналов в потолке.

Вытяжной вентилятор необходимо монтировать на крыше с выведением каналов в потолке

Преимущества применения местной вентиляции, состоящей из отсосов:

• удаление опасных веществ непосредственно в зоне их выделения;
• предотвращение распространения опасных элементов по всему помещению;
• близкое расположение позволяет производить удаление с использованием меньших объёмов воздуха и расходования меньших мощностей.

В помещениях, где невозможно оборудовать стационарные сварочные посты, и сварщики постоянно перемещаются во время проведения работ, местная вентиляция в виде отсосов будет неэффективна. В таких случаях используется общеобменная система высокой мощности с кратностью воздухообмена более 10.

Как сделать вытяжку в гараже

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора. Естественная вентиляция подвала является наиболее дешевым и простым вариантом.

• смотровая и овощная яма;
• присутствие помех на пути движения воздушного потока;
• рядом стоящие жилые здания;
• совмещение нескольких каналов.

Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы. Комбинированная вентиляция делаем в гараже эффективную вытяжку. Вытяжка Для Сварки в Гараже Своими Руками

Вытяжка в гараже: учимся делать качественную вентиляцию Наконец то я полностью завершил очередной этап оснащения гаража всякими полезняшками, а именно сделал сварочный стол. Да еще и не совсем простой, но обо всем по порядку! Воздух, затягиваемый внутрь трубы, прогревается и выходит наружу уже теплый, просушивая подвальное помещение. Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной.

Схемы вентиляции в гараже

Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.

• Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
• Некоторые стараются сделать естественную вентиляционную систему.
• Хорошее решение – сконструировать комбинированную вентиляцию.

Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.

Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Устройство вытяжки для сварочного поста своими руками

В больших пространствах сварочную вытяжку лучше собирать профессионалам, особенно если оборудования много, но если сварочный цех небольшой, то можно организовать качественную вытяжку сварочного поста и своими руками. Тем более, все ее составляющие уже закуплены, вид определен, а расчеты сделаны. Нужно только правильно все собрать.

Схема вентиляции сварочного поста

Вся работа делится на два этапа. Первый будет заключаться в установке общей вентиляции:

1. Рядом со стеной, ведущей на улицу, делается вентиляционная камера. Далее ставят уличный вентилятор со специальной системой фильтрации, а также дополнениями для охлаждения и подогрева потока. Через полость в стене вентилятор будет всасывать чистый уличный воздух.
2. Канал для движения воздушного потока устанавливают от камеры вентиляции к потолку.
3. Еще один вентилятор с фильтрами должен появиться на чердаке, к нему подводится труба, по которой будет уходить отработанный воздух.
4. В потолке делаются отверстия, которые соединяют с чердачным вентилятором с помощью вентиляционных каналов.

Так получается вентиляционная система смешанного типа, и вертикальная, и горизонтальная одновременно. Приточное оборудование будет подавать воздух по-разному, из-за чего он не будет застаиваться и будет возможность избежать «слепых зон» в углах мастерской.

Далее начинается второй этап, где собирается локальная вентиляционная линия, с вытяжкой для сварки у рабочих мест. Такая вытяжка не позволит большей части вредных веществ распространятся по всему цеху. Тут все проще, сбоку над верстаком рабочего места устанавливается колпак с вентилятором. К нему подсоединяется труба для вывода вредных газов, которая выводится на улицу через крышу или боковую стену.

Вентиляция для сварочного процесса очень важна, так как выбросы ядовитых веществ очень велики, даже если сварщик будет в защите, нагрузка на его легкие все равно слишком велика. Но это можно исправить, собрав вентиляцию сварочного поста. Тем более что это нетрудно, если правильно определить ее состав и сделать необходимые расчеты с опорой на СНиП.

Регулирующий механизм общеобменной вентиляции

Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. При желании достаточно просто собрать естественную вентиляцию гаража своими руками.

• Поворотный диффузор-флюгер – является проверенным вариантом, который следует установить на верху приточной трубы. Он будет использовать энергию напора ветра.
• Дефлектор (воллер или вентиляционная турбина) – обеспечивает организацию эффективной вентиляции. Он создает области разреженного воздуха, тем самым усиливая воздухообмен. Дефлекторы должны устанавливаться на выходах вытяжных каналов.
• Самым простым вариантом будет подключение электрической лампочки в трубе на выходе. Это обеспечит подогрев протекающего воздуха и ускорит его движение.

Единственное, что я еще не успел закончить, так это закрепить на стену в местах напротив шпилек столешницы небольших шайб для исключения повреждения стены, если вдруг столешницу кто то качнет неудачно. Сама вытяжка должна быть на расстоянии 300 мм от пола. Вытяжка Для Сварки в Гараже Своими Руками

Способы монтажа Третья причина – пыль. Это измельченная грязь, которая попадает внутрь на колесах автотранспортного средства. на стационарных и нестационарных сварочных постах обязательно должны быть установлены местные отсосы;. Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи.

S — площадь проема установки вытяжного типа.Особенности вентиляции цехов различной направленности

Вентиляция механического цеха

Вредности: тепловые выделения от электрических двигателей, персонала, пары аэрозолей и охлаждающих жидкостей, масла, эмульсии, пыль — наждачная и механическая.

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: над шлифовальными/обдирочными станками, станками без охлаждения, баками для эмульсий, ваннами для мытья деталей.

Общеобменная: приток воздуха сверху; расчет воздуха по избыткам влаги и тепла — не менее 30 м3 на 1 чел.

Вентиляция деревообрабатывающего цеха

Вредности: тепло от прессов, пары растворителей, клея, отходы деревообработки — пыль, стружки, опилки

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: напольные и подпольные для отходов древесных, отсосы от станков; очищение воздуха происходит в рукавных фильтрах, циклонах

Общеобменная: рассредоточенный приток воздуха в верхнюю зону, через воздуховоды перфорированного типа (в основном)

Вентиляция деревообрабатывающего цеха

Вентиляция гальванического цеха

Вредности: испарения щелочей, кислот, электролитов, избыток тепла и влаги, пыль, водород цианистый

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: бортовые для ванн, независимые вытяжные системы над ваннами с цианистыми и кислыми растворами, взрывобезопасные вентиляторы, обязательное оснащение отсосов для ванн с кислотами различным типов резервными вентиляторами. Обязательная фильтрация вытягиваемых воздушных масс

Общеобменная: воздуховоды из антикоррозийных материалов или обязательное антикоррозийное покрытие всех воздуховодов; подача 5% от притока во все смежные помещения; 3-кратный воздухообмен в отделениях для приготовления растворов и цианистых солей. Обязательная фильтрация вытягиваемых воздушных масс.

Вентиляция гальванического цеха

Вентиляция сварочного цеха

Вредности: фтористые соединения, окиси азота, углерода, озона

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: желательны (по возможности)

Общеобменная: вытяжка: 2/3 из нижней зоны, 1/3 — из верхней. Расчет воздуха на разбавление вредных выбросов от сварки до предельного допустимого уровня.

Расчет производится исходя из веса сварочных электродов, которые расходуются за 1 час: для ручной сварки — 1500-4500 м3*ч на 1 кг. электродов, 1700-2000 м3*ч для полуавтоматической на углекислом газу, 2500-5400 м3*ч — для сварки с использованием порошковой проволоки.

Вентиляция сварочного цеха

Вентиляция цеха покраски

Вредности: испарения растворителей/разбавителей, частицы краски

Отопление: центральное, либо воздушное, которое совмещено с вентиляцией

Местные отсосы: у агрегатов обезжиривания, окрасочных камер, установок струйного облива, камер сушки, столов, стендов, ванн окунания.

Общеобменная: приток для компенсации местной вытяжки + 1 крат, общеобменная вытяжная вентиляция не меньше 1 крат из верхней зоны.Вентиляция покрасочного цеха

Более подробно в статье «Вентиляция окрасочного цеха»

Вентиляция в литейных цехах

Главная задача вентиляции литейного цеха — справиться с огромным количеством тепла, которое выбрасывается в производственные помещения.

Вредности: лучистое тепло, огромное количество тепловыделений, аммиак, сернистый газ, окись углерода

Отопление: совместно с системой вентиляции

Местные отсосы: практически для всех видов оборудования горячего цеха

Общеобменная вытяжная с механическим побуждением в верхней зоне цеха +аэрация + душирование рабочих мест + общеобменная приточная вентиляция.

Вентиляция литейного цеха

Создание и проектирование вентиляции в производственных цехах любого назначения доверяется исключительно профессионалам, которые обеспечат соблюдение всех необходимых нормативов и выполнят расчеты, с учетом особенностей вашего производства.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашей котельной

Получить!

Регулирующий механизм обустройства местной вентиляции

Периодически необходимо вентиляторы и фильтры очищать от скопившейся грязи

Согласно санитарным нормам N 1009-73 к устройству местной вентиляции выдвигается ряд требований:

• на стационарных и нестационарных сварочных постах обязательно должны быть установлены местные отсосы;
• при ручной сварке рабочее место должно быть дополнено поворотно-подъемными панелями, низ которых должен находиться не выше 350 мм от сварочного аппарата;
• при сварке средних изделий необходимо установить вытяжной шкаф, являющийся разновидностью местных отсосов;
• скорость воздуха при использовании ручной сварки и аппарата, работающем от углекислого газа, должна составлять более 0,5 м/с и 0,3 м/с при сварке в инертных газах;
• вытяжные шкафы должны локализировать до 90% вредных веществ с воздушных масс, иные виды местной вентиляции – до 75%;
• 10-25% вредных компонентов, находящихся в воздухе должны устраняться с помощью общеобменной вентиляционной системой.
