Влагоотделитель для компрессора. устройство, делаем своими руками

Результаты

При решении того, приобретать ли промышленный вариант исполнения или сделать влагомаслоотделитель своими руками, следует учитывать то, какой степени очистки следует добиться. Современные конструкции позволяют отделить загрязняющие частицы размером до пяти микронов. Существует фильтр, который позволяет отделять от потока частицы размером до одной десятой микрометра.

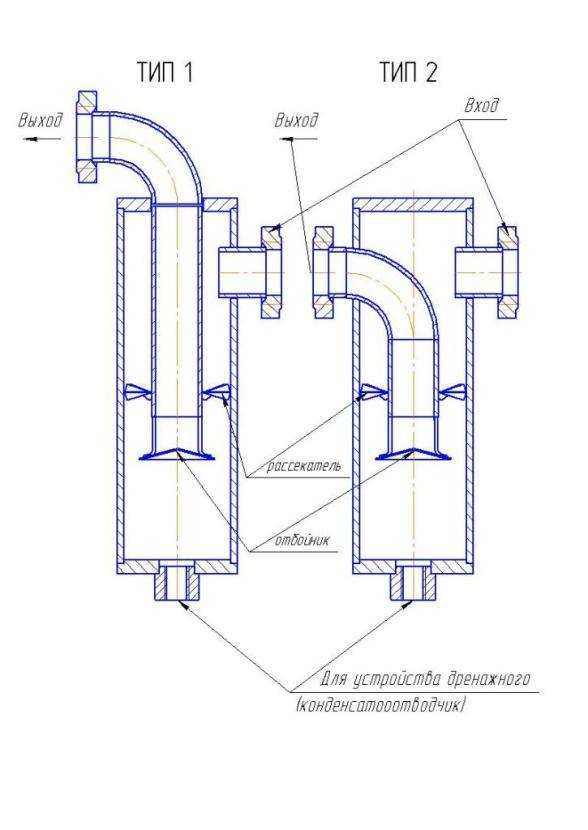

Габаритный чертеж фильтра влагоотделителя П-ФВ

Стоимость вышеприведенных вариантов исполнения очень велика. Поэтому следует рассматривать требования, которые предъявляются системой к качеству подаваемого воздуха. Если не нужно достигать подобного качества потока, то целесообразно приобретать более дешевые варианты исполнения. В обычных системах подачи воздуха можно использовать самодельный вариант исполнения для компрессора. Сделать своими руками подобную конструкцию можно, самодельный фильтр будет иметь меньшую эффективность, но его стоимость будет незначительной, ремонтопригодность позволит исключить вероятность возникновения больших затрат при обслуживании.

Чем чревато попадание посторонних включений в рабочий орган компрессора?

Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Ключевые характеристики оборудования

Область применения влагомаслоотделителей достаточно широка, поэтому при выборе модели стоит сразу обозначить её конкретные цели и задачи: обслуживание автомобилей класса МАЗ / КАМАЗ, пневматического инструмента или же других устройств, где требуется качественная фильтрация.

Если брать в расчёт технику для работы с лакокрасочными материалами на пневматике, то необходимость в расширенной пропускной способности отпадает. Здесь гораздо практичнее смотреть в сторону оборудования с фильтрами тонкой очистки.
В то время как для производственных нужд требуется именно хорошая проходимость, а показатель микрон к очистке отходит на второй план. Последнее зависит от размера фракции. Промышленные варианты логичнее использовать для качественной подготовки воды. В этом случае отсекаются мелкие частицы размером порядка 5 мкм. Классические решения в большинстве своём комплектуются фильтрующими системами, фракция которых колеблется в районе 15 мкм.

Промышленный осушитель воздуха

Отдельное внимание стоит уделить показателю поддерживаемого давления. Отделители для компрессорного оборудования среднебюджетного сегмента предлагают уровень в 7 бар

Данный параметр в меньше степени влияет на конечный результат, но фильтр должен соответствовать отдаче агрегата, иначе КПД заметно снизится, равно как и вырастут трудозатраты.

При выборе отделителя обязательно нужно сопоставлять показатели нагрузки и мощности в момент движения сжатого воздуха внутри оборудования. Необходимо также учитывать особенности того или иного инструмента, а именно, диаметр соединений. Это может быть 1/8, 3/4 или более редкий – 3/8. Встречаются и экзотические варианты для каких-то специфических нужд.

Важные рекомендации, которые помогут сделать самодельный влагоотделитель для компрессора

На основе написанного выше вы можете предположить, что сделать надёжный масловлагоотделитель своими руками, — несложное дело, которое не займёт много времени и усилий. Это так. В то же время следует очень постараться, чтобы устройство получилось качественным и выполняло возложенные на него функции, иначе ЛКП вашей машины долго не проживёт. Для этого нужно придерживаться следующих рекомендаций:

проверьте ваш агрегат на соответствие техническим характеристикам компрессора. Может получиться так, что ваш самодельный аппарат не сможет выдержать мощности краскопульта;
используйте качественные материалы для сварки;
проверьте штуцеры и патрубки на предмет беспроблемного прохождения через них воздушной смеси;
применяйте качественные герметики и проведите тест на герметичность вашего изделия.

Установил себе в мастерскую компрессор на 10 атмосфер, также решил сделать самодельный фильтр влагоотделитель.

Процесс изготовления фильтра, показан на этих фото.

Основой фильтра служит стальная труба диаметром 100 мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера. От трубы отрезал 80 см, от швеллера 2 квадрата 14 х 14 см. Все очистил от ржавчины.

Для очистки трубы изнутри использовал круг проволочный 100 мм, с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Делаю пробку для слива конденсата. В нижней крышке просверливаю отверстие 12 мм, и привариваю гайку М12, рассверливаю ее сверлом 12 мм, и нарезаю трубную резьбу ¼ дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины, делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

Корпус готов, собираю и опрессовываю. Давление держит, утечек нет.

Затем из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы. Вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

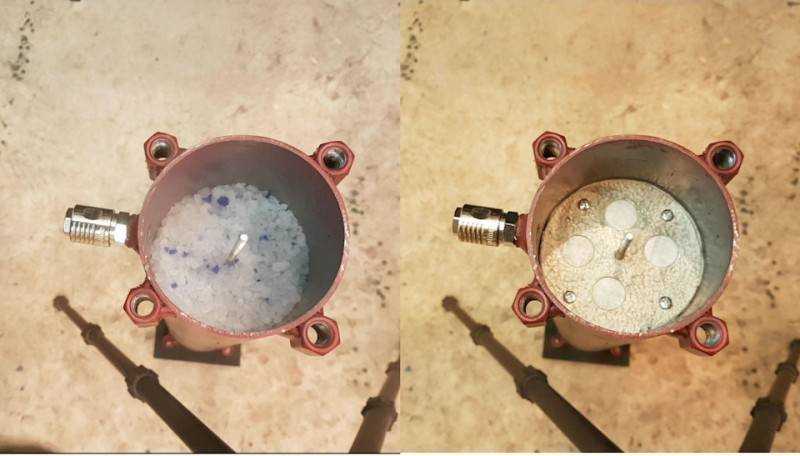

После сушки, прикручиваю нижнюю крышку и начинаю сборку. К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки, всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

Насыпал сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением.

Самодельный фильтр влагоотделитель готов.

Также прилагается видео, где показано, как сделать влагоотделитель для компрессора своими руками.

Устройство осушителя сжатого воздуха промышленного, принцип работы и значение

Влагоотделители имеют различные характеристики в зависимости от назначения:

Есть приборы с небольшой пропускной способностью фильтра, но с тонкой очисткой.
Есть агрегаты с высокой пропускной способностью, но низким качеством фильтрации.

Первый тип применяется в покрасочном оборудовании, второй тип как раз характерен для климатического оборудования, где фильтрация возложена на другие функциональные блоки.

В зависимости от характера фильтрации выделяют два основных разновидности влагоотделителей:

Осушители: избавляют только от влаги, не гарантируют качественного удаления твёрдых частиц.
Влагомаслоотделители: отводят из воздушной струи не только воду, но и маслосодержащие элементы.

На промышленном уровне производится три вида осушителей:

Вихревые: действие прибора основано на принципах протекания процессов в природных, климатических циклонах, когда воздух вращается вокруг центральной оси и отбрасывает влагу на стенки. Влажный воздух имеет большую плотность, поэтому концентрируется ближе к стенкам, где при движении конденсирует капли воды.
Силикогелевые: в основе работы лежит применение абсорбирующего материала, который забирает в себя влагу.
Холодильные: удаление влаги происходит за счёт пропуска воздуха через холодильный резервуар.

Наибольшим распространением пользуются вихревые или циклонные разновидности устройств. Здесь, из пропускаемого через компрессор воздуха, вода выводится (задерживается) за счёт специального завихрения потоков. Частицы жидкости оседают на поверхности.

Для повышения эффективности внутреннее пространство вихревого фильтра оборудуется специальными лопастями. Они собирают на своей поверхности водяные частицы, которые отводятся в специальный резервуар, где она задерживается за счёт наличия мембран.

Для эффективности осушителей очень важна характеристика, определяющая размер отделяемой фракции воды. На промышленном уровне производятся «тонкие» устройства, которые способны «уловить» и очистить поток от водных частиц фракцией около 5 мкм. Большинство агрегатов производит удаление воды фракцией от 10 до 15 мкм.

Большое значение для определения соответствия осушителя для конкретного компрессора имеет показатель создаваемого давления. Так, фильтр осушитель для компрессора среднего уровня функционирует при сохраняемых параметрах в 6—8 бар.

Этот показатель не влияет на эффективность работы, но важен для определения оптимального соответствия деталей для конкретной модели компрессора. Давление даёт возможность сопоставить мощность и нагрузки, которые возникают при прогоне сжатого воздуха.

Плюсы установки осушителя:

Дополнительная фильтрация, увеличивающая очистку воздуха и удаление различных примесей.
Получение на выходе воздуха, не перенасыщенного влагой.

Установка влагоотделителя имеет и свои недостатки, так что к его оборудованию стоит относиться внимательно. К минусам относятся следующие факторы:

Монтирование агрегата увеличивает нагрузку на основную рабочую базу компрессионного оборудования.
Усиливается износ устройства и повышается вероятность поломок.
Происходит снижение показателей пропускаемых объёмов воздуха, что сказывается на эффективности и производительности.

Самодельный влагоотделитель с очисткой силикагелем

Для изготовления сушилки такого типа вам понадобится бывший в употреблении фильтр для воды, лучше масляный, и силикагель. Основная сложность в создании этого приспособления своими руками заключается в правильном размещении слоя силикагеля.

Порядок работы:

разобрать на составные части использованный фильтр для автомобильного масла;
проверьте состояние патрубка, по которому масло ранее подавалось в фильтр. Если он находится в удовлетворительном состоянии, его можно сделать местом входа воздуха в камеру влагоотделителя;
осмотрите фильтр на наличие дополнительных отверстий, которые могут нарушить герметичность изделия, и удалите их силиконовым герметиком или болтами с прокладками;
повторить действия пункта 1 в обратном порядке;
насыпьте силикагель в пустые места, чтобы полностью их заполнить;
закрепите за собой крышку фильтра с возможностью болта;
если вам это недвижимость, приварите браслет для крепления вашего влагоделителя в удобном для вас месте.

Читать также: Обозначение и классификация видов резьбы

Заводской или самодельный влагомаслоотделитель?

Если вы не занимаетесь профессионально покраской машин, вряд ли испытываете необходимость приобретать влагоотделитель, разработанный и собранный каким-либо крупным производителем. Мощность аппарата и количество краски, которое он способен пропускать через себя в промышленных масштабах, очень сильно влияют на цену, которую готов платить далеко не каждый автовладелец.

Что же тогда делать, если срочно нужно покрасить, например, крыло автомобиля или перекрасить его полностью, а денежных средств для того, чтобы обратиться в автомалярную мастерскую, сейчас нет? Можно попробовать сделать влагоотделитель своими руками, как предложено в видео.

Ниже мы расскажем, как собрать эффективный, работающий, надёжный влагоотделитель.

Есть три способа, с помощью которых избыточная влага убирается из воздуха, попадающего в покрасочный компрессор:

специальные фильтры;
применение центробежной силы;
воздействие низких температур.

Сфера использования влагоотделителей

В принципе такие устройства применяются практически везде, где используется сжатый воздух, вырабатываемый компрессором – в покрасочных цехах, при уборке рабочих мест. Их устанавливают в централизованных сетях воздухоснабжения, например, в штамповочных или кузнечных цехах. С его помощью выполняют очистку оборудования, установленного в котельной, сантехники используют его для промывки канализации.

Без зжатого водыха, невозможна работа попразделения, в хорошо примениять пнематический инструмент.

Автоматические сварочные линии, применяемые при сборке кузовов автомобилей, работают от пневматического привода и использование потока неочищенного воздуха приведет к его раннему или раннему выходу из строя. А это повлечет за собой дорогостоящие ремонтные работы и серьезное сокращение срока эксплуатации дорогостоящего технологического оборудования.

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого продукта при выполнении малярных работ обеспечивает долговременное покрытие и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться с помощью различных типов фильтрующих установок. Фильтрующие установки изготавливаются в производственных условиях, а их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами качественные заводские фильтры стоят достаточно дорого.

Именно поэтому многие умельцы изготавливают такие приспособления сами. Для этого можно использовать баллоны с пропаном, баллоны от огнетушителей и стандартные воздушные фильтры.

Если обнаружена ошибка, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

для старого компрессора у меня был фильтр-осушитель из пластикового водяного фильтра, наполненного силикагелем (кошачий туалет). Он хорошо справлялся со своей задачей, но я поменял компрессор на более мощный, и если старый выдавал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Следовательно. Чтобы не попасть БАБАХ в мастерскую, решил сделать новый фильтр, который и представлю публике.

Стальная труба 100мм толщина стенки 3 мм. Я сделал верхнюю и нижнюю крышки из 14 швеллеров.

От трубы отрезал 80 см., от швельера 2 кварата 14х14 см. Все очистил от ржавчины.

К трубе прикручиваются 8 сквозных гаек М12, по 4 с каждой стороны.

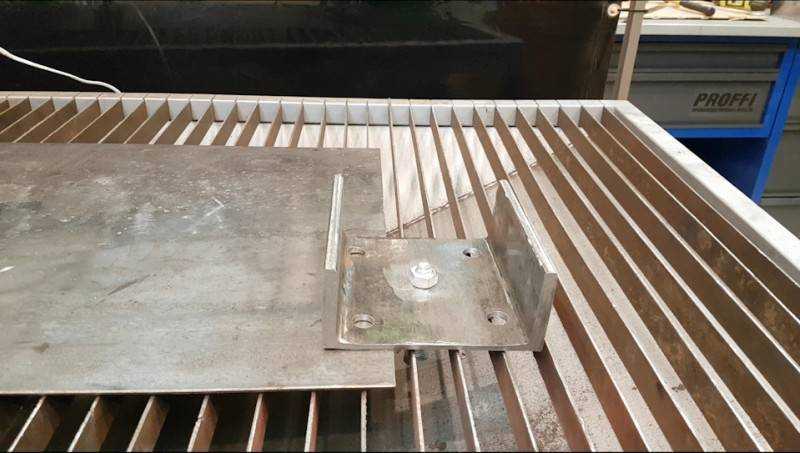

Ставлю на основу и размечаю отверстия.

Получилась вот такая конструкция, крышки оказались немного не параллельны друг другу, нужно было сделать какой-то шаблон, а не размечать «на глаз», но в целом это не критично.

В нижней крышке сверлю отверстие 12мм, и привариваю гайку М12, сверлю сверлом на 12мм, нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Из бензомаслостойкой резины вверх и вниз делаю прокладки, в днище вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну снизу (для подачи воздуха от компрессора), а вторую сверху для выхода готового воздуха. И все так же как и с гайкой для пропки, рассверливаю, резаю разбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорные планки, они ограничивают камеру сбора конденсата, на них и будет опускаться кассета фильтра.

В целом, фильтр готов, собираю и опрессовываю. Давление держить, утечек нет.

От 1 мм стального листа вырезаю 5 кругов для интернет перегородок. И округлить их точно под размер трубы

я вырезаю в них дырки и разбиваюсь.

Корпус фильтра и другие детали также окрашены внутри и снаружи.

После высыхания прикручиваю нижнюю крышку и начинаю сборку. Ставлю на упоры и набиваю до середины фильтра хозяйственными губками из нержавейки (надеюсь, они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, помещая между ними кусочки салонного фильтра. Одну перегородку укладываю на мочали.

И насыпав силикагель сверху, зачираю 2-мя буферами. Наверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю постфильтр с регулятором давления.

Делаю небольшой шланг для соединения фильтра с постфильтром. Еще раз провожу опрессовку, и ставлю на то место, где она будет стоять.

С надеждой. То загрузки этого фильтра мне хватит как минимум на год, а может и больше.

Подробнее в видео —

Мини осушитель воздуха для квартиры: особенности модельного ряда

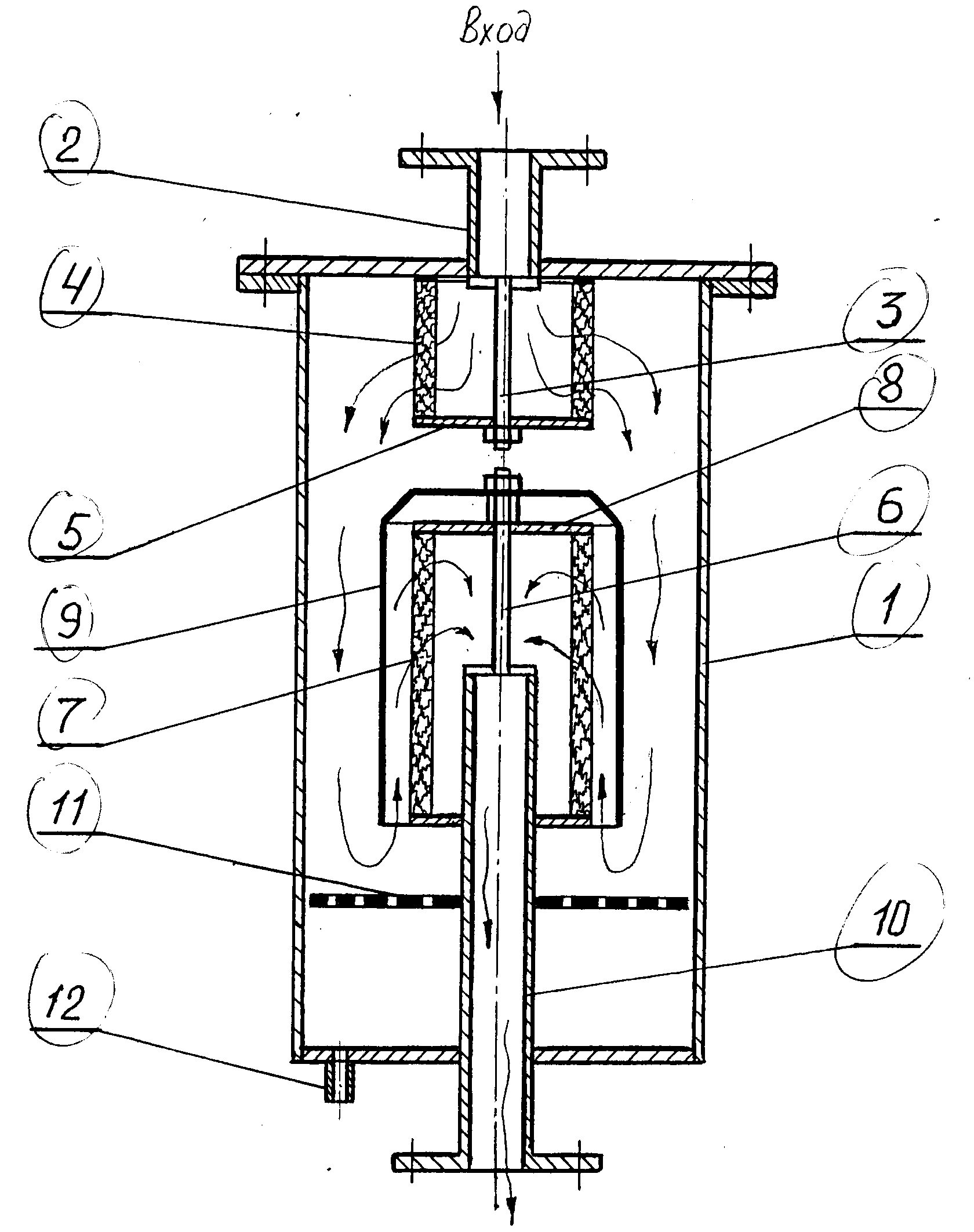

Принципиальная схема устройства осушителя

Ballu BDH-25L

Обрабатываюет 210 м3 воздуха за 24 часа бесперебойной работы. Он устраняет до 25 л воды, оборудован гидростатом, электронным управлением. С его помощью снизить показатели влажности до требуемых параметров можно за 2 часа. Устройство имеет автоматическое управление, отключается при заполнении резервуара жидкостью. Главным его недостатком является небольшой объем бака, составляющий 6,5 л. При высоких показателях влажности он заполняется на протяжении 12 часов;

Timberk

Способен подстроить интенсивность обсушивания помещения под показатели влажности в нем. Он работает автономно. При постоянной работе устройство повышает температуру в комнате на пару градусов, что особенно неприемлемо в летний период. Главным его недостатком является шумность;

Hyundai

Отличается компактными размерами, эстетическим внешним видом. Он способен устранить не более 10 л воды за 24 часа, что позволяет его использовать в комнате площадью до 20 м2.

Но совсем не обязательно приобретать дорогостоящий прибор в магазине. Его можно изготовить самостоятельно из подручных материалов, приложив совсем немного усилий.

Изготовление своими руками

Самодельный влагоотделитель состоит из старого или использованного пропанового баллона, штуцера и трубок. Заготовку для корпуса устанавливают в вертикальном положении. К верхней части необходимо приварить штуцер для входа воздуха. Специалисты рекомендуют смещать его ближе к краям баллона. Далее, необходимо сделать входной патрубок, для которого можно использовать трубу.

Для отвода влаги делают отверстие, оснащённое клапаном. Оно должно располагаться в нижней части конструкции. На этом этапе во время изготовления влагоотделителя необходимо продумать, выполнить расчёты и сделать наполнитель. В качестве сорбирующего материала используют древесную стружку, которое можно наполнить внутреннюю нишу баллона

Важно помнить, что нельзя плотно укладывать ёмкость. Внутри системы воздух должен циркулировать свободно

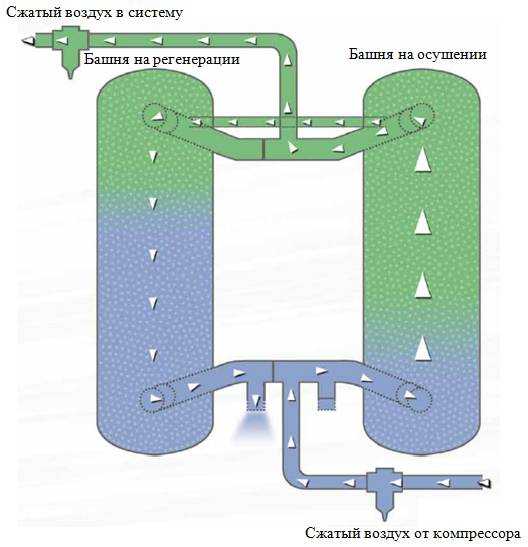

Влагоотделители адсорбционного типа

Чтобы сделать такой влагоотделитель своими руками для использования в компрессорах, необходимо использовать масляные и водяные фильтры от автомобиля. Не нужно изменять первоначальное расположение корпуса, штуцеров и спускного устройства для сбора конденсата.

Вводное отверстие фильтра необходимо изменить. Для этого устанавливают трубку из прочной стали. Чтобы обеспечить стабильную работу устройства лучше всего использовать встроенный фильтр. Второе отверстия плотно закрывается резьбовой пробкой. Чтобы она лучше держалась, сажать её необходимо на герметик.

Между внутренней стенкой корпуса и наружным диаметром фильтра есть кольцевой пространство. Его необходимо заполнить адсорбентом. Человек, который самостоятельно делает влагоотделитель, должен помнить, что поглощение влаги должно происходить постепенно. Для этой цели используют резиновые уплотнительные кольца.

https://youtube.com/watch?v=6Iev5kMJ4pk

Они могут использоваться для разделения внутреннего пространства корпуса на три зоны. Если влагоотделитель будет использоваться нечасто, то внутреннее пространство и кольцевой зазор можно заполнить силикатным гелем. После этого можно собирать устройство и обрабатывать соединительные элементы. При соблюдении этих правил можно сделать влагоотделитель для компрессора своими руками с минимальными затратами.

Чтобы рассчитать требуемое количество силикатного геля, необходимо использовать следующую формулу: на 830 л/мин сжатого воздуха берут 1 кг адсорбирующего вещества. Силикатный гель является регенерируемым веществом. Чтобы возобновить его первоначальные свойства, необходимо поместить вещество в духовку на 2−3 часа. Специалисты рекомендуют использовать силикатный гель, который имеет цветовой индикатор. Когда поры будут наполнены влагой, то цвет изменится, и можно его подсушить.

Требования для установки

При эксплуатации влагоотделителя необходимо учитывать несколько основных правил и требований:

Устанавливать устройство можно строго в вертикальном положении и надёжно фиксировать его внутри корпуса.
Во время подключения нужно проверить направление движения воздуха.
Если покупать готовую конструкцию, то на корпусе направление указано в виде стрелок.

При соблюдении этих правил влагоотделитель будет функционировать правильно и обеспечит высокое качество.

Источники

https://pol-z.ru/izgotovlenie-vlagootdelitelya-svoimi-rukami/
https://drobesfera.ru/collection/osushiteli-dlya-kompressora
https://oooprona.ru/zachem-nuzhen-osushitel-szhatogo-vozduha
https://www.CompressorTyt.ru/stanciya/oborudovanie/osushitel/promyshlennye/
https://stankiexpert.ru/spravochnik/pnevmatika/osushitel-vozduha-dlya-kompressora-svoimi-rukami.html
http://gk-ntc.ru/novosti-i-akcii/tochka-rosy-metody-osusheniya-szhatogo-vozduha-i-oborudovanie/
https://mtz-80.ru/bez-rubriki/vlagootdelitel-dlya-kompressora-svoimi-rukami-chertezhi
https://oventilyacii.ru/mikroklimat/osushiteli-i-ionizatori/vidy-osushitelej-szhatogo-vozduha-dlya-kompressorov.html
https://ventkam.ru/vozduh/osushenie/osushitel-dlya-kompressora
https://tokar.guru/stanki-i-oborudovanie/kompressory/vlagootdelitel-dlya-kompressora-svoimi-rukami.html
https://ArmRinok.ru/oborudovanie/osushitel-vozduha-svoimi-rukami.html

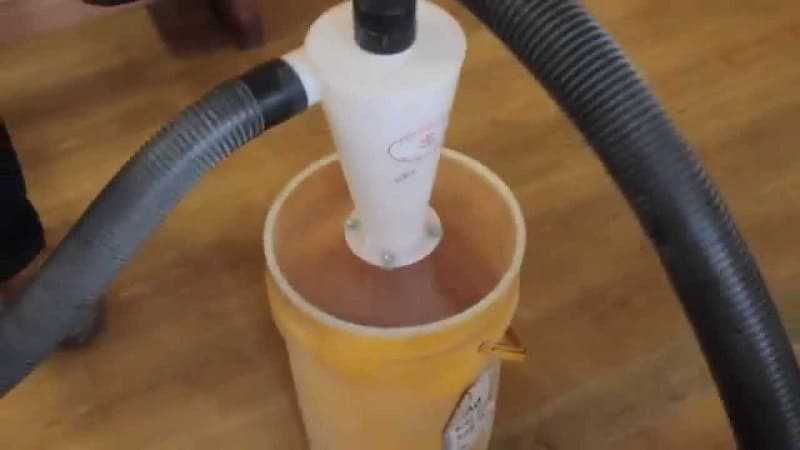

Самодельный влагоотделитель циклонного типа

Принцип, лежащий в основе работы устройства, изготовленного своими руками относительно прост. Когда поток воздуха попадает в это изделие, он начинает раскручиваться. Под воздействием центробежной силы посторонние частицы начинают движение в сторону стенки изделия. Чистый воздух попадает в отверстие, расположенное в нижней части изделия, затем он подается во входное отверстие компрессора.

Для изготовления маслоотделителя своими руками потребуется труба следующих параметров – длина в пределах от 0,6 до 0,7 м и диаметром 0,1-0,11 м. При подборе заготовки надо помнить о том, что поток воздуха будет подаваться под высоким давлением, поэтому его стенки должны быть довольно толстыми. Так, имеет смысл подумать об изготовлении циклона из старого огнетушителя. Непосредственно перед изготовлением необходимо очистить внутреннюю поверхность от коррозии. Для этого ее обрабатывают абразивной шкуркой. Такая обработка руками позволит снизить вероятность попадания посторонних часть в компрессор.

Последовательность изготовления циклона своими руками выгладить примерно так:

На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
По центру нижней заглушки необходимо установить сливной патрубок.

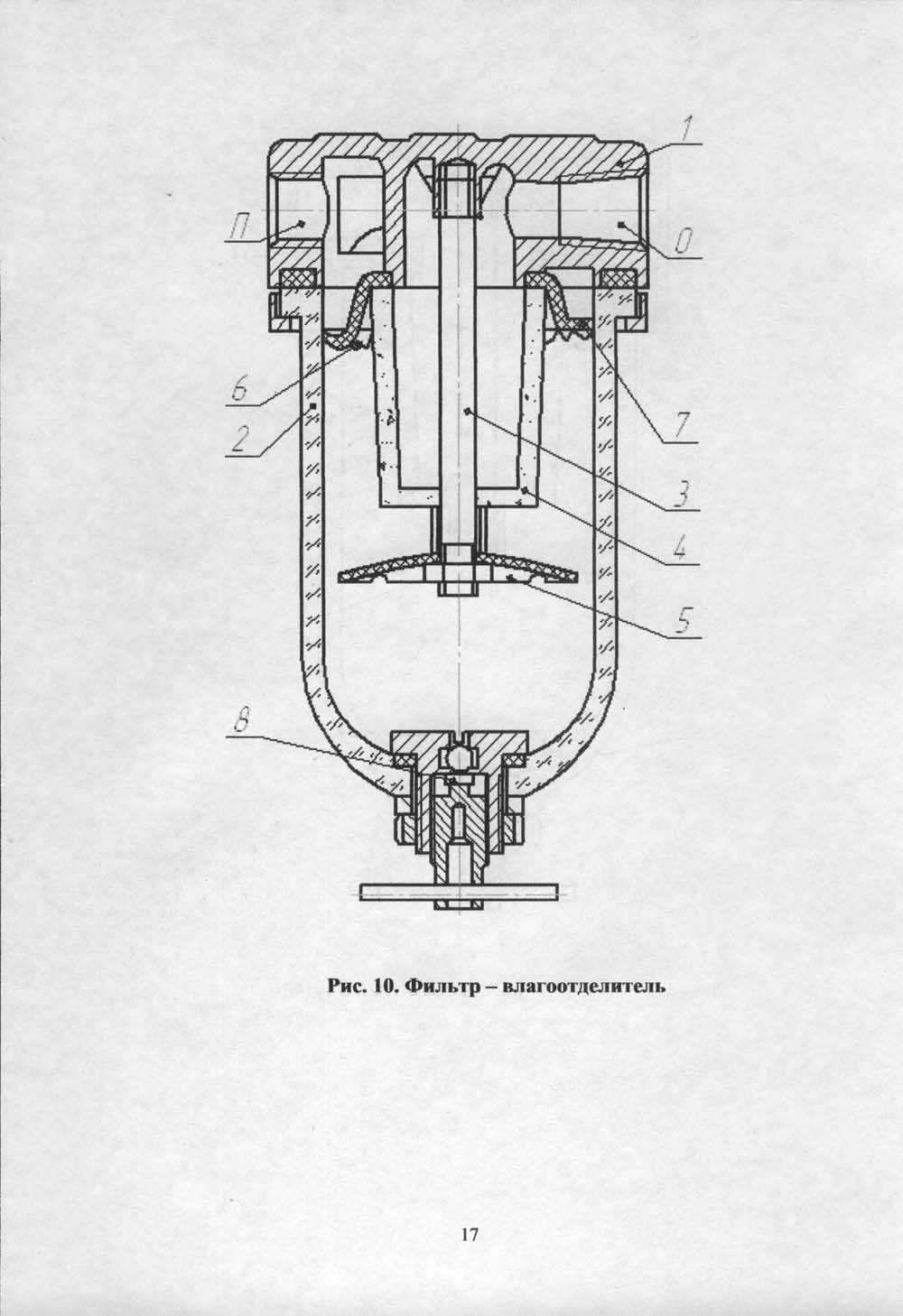

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

С использованием центробежных сил.
С применением веществ, адсорбирующих влагу.
Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

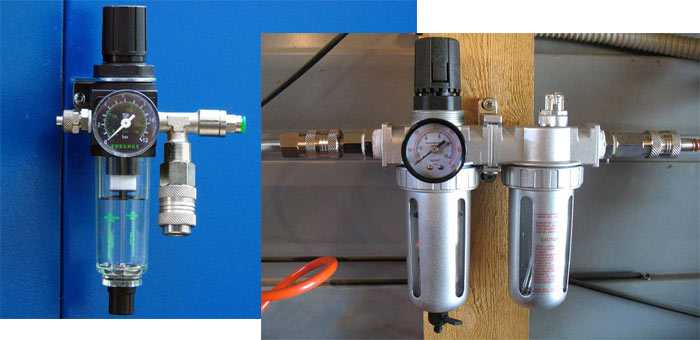

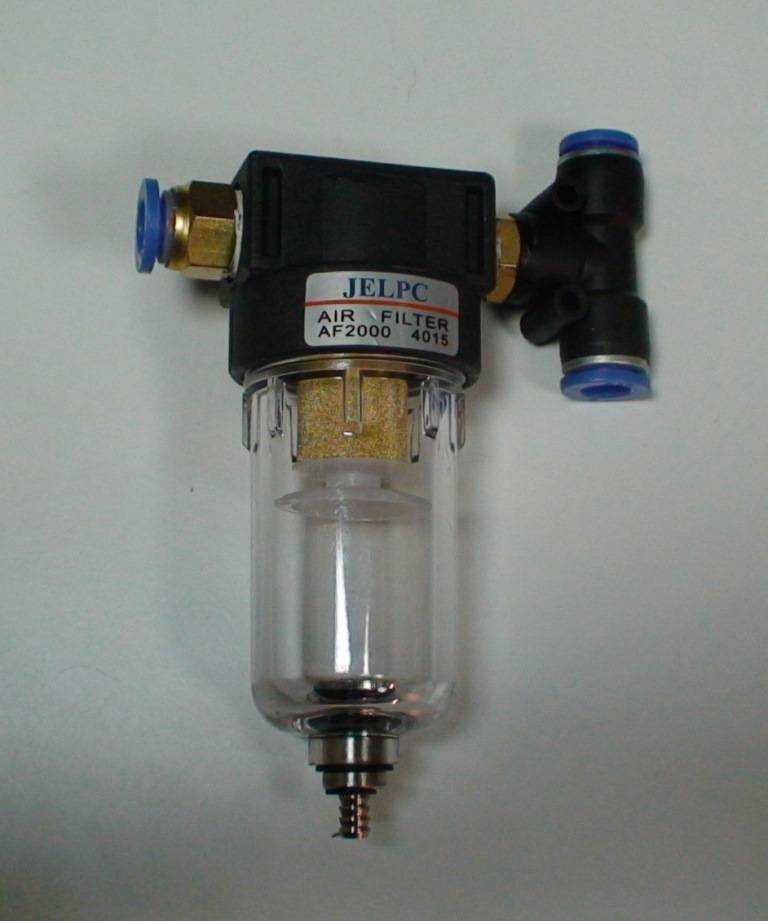

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

диаметр: 100 – 110 мм;
высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

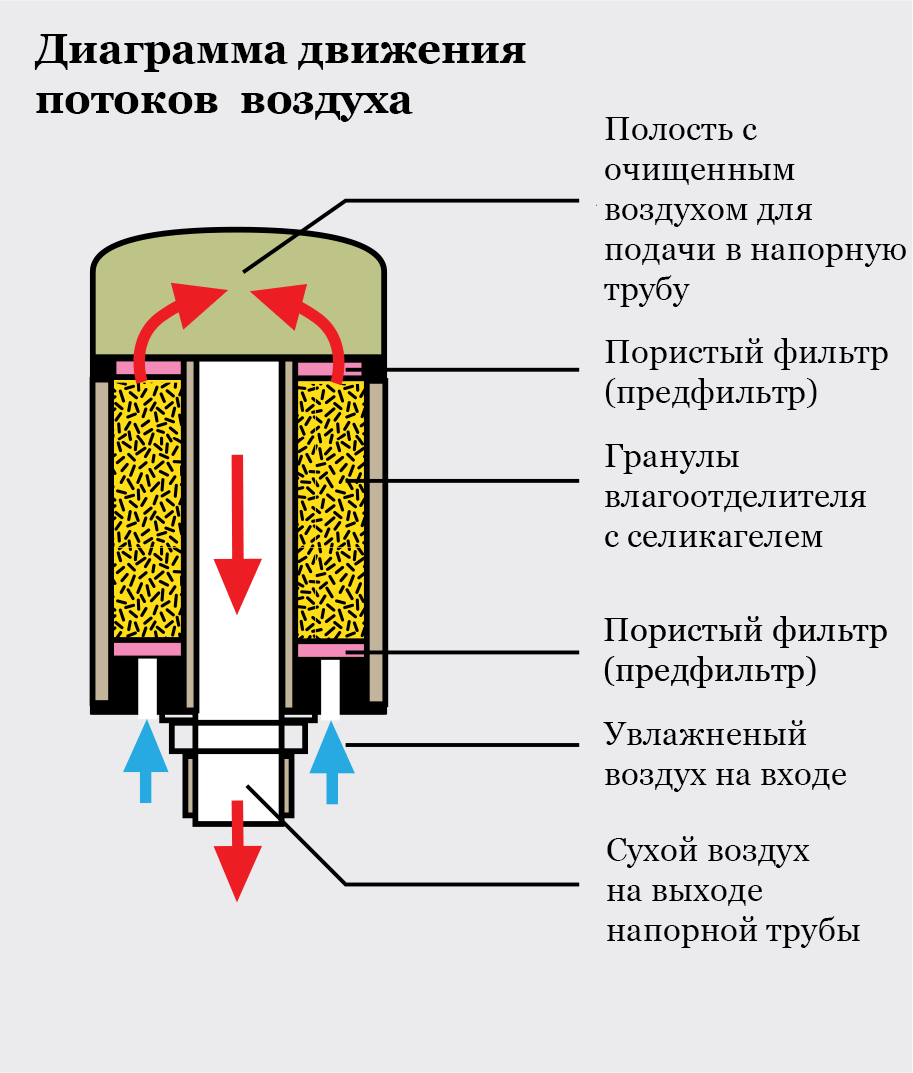

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Влагоотделитель-охладитель

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру). Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

Еще на стадии проектирования отопительной системы должна быть продумана схема подключения твердотопливного котла. Существует традиционная схема обвязки.

Как утеплить кирпичный дом снаружи и чем – обзор материалов и типов утепления представлен в этой публикации.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

Циклонные отделители масла

Принцип действия. При входе в маслоотделитель пары хладагента с каплями масла попадают в спиральную часть аппарата. Поток движется по спирали и за счет центробежной силы происходит осаждение капель масла на внутренней поверхности стенок маслоотделителя. По стенкам масло стекает в нижнюю часть аппарата, отделенную от основной части специальным маслоотбойником, который предотвращает повторный унос масла. В нижней части маслоотделителя находится поплавковый механизм с игольчатым клапаном, который возвращает масло обратно в компрессор.

Конструкция маслоотделителя и маслоотбойника предотвращает выброс масла при запуске холодильного компрессора.

Для отделения масла от хладагента применяют различные типы маслоотделителей, эффективность работы которых зависит от условий их использования. Например, степень отделения масла в аппаратах увеличивается с понижением температуры пара, входящего в маслоотделитель. Маслоотделители с фильтрующей насадкой обеспечивают большую степень отделения при меньшей доли масла во входящем в аппарат паре хладагента. Бар-ботажные маслоотделители работают с номинальным значением степени отделения, если высота барботажного слоя в аппарате не менее 0,12 м, а отделенное масло непрерывно удаляется из аппарата.

Окрасочные работы в гараже или на воздухе упрощаются, если использовать краскопульт, работающий с помощью компрессора. Метод обладает одним существенным недостатком: воздух, нагнетаемый компрессором, имеет довольно высокую влажность, что отрицательно скажется на качестве окрашивания. За удаление влаги из потока воздуха отвечает специальный влагоотделитель для компрессора. Стоит ли покупать его или можно сделать самостоятельно? Давайте разберёмся!

Знакомство с силикагелем

Силикагель – это светлые гранулы высушенной поликремневой кислоты, отлично впитывающие влагу.

При этом они так же легко и просыхают, что делает возможным многократное использование этого химреактива.

Он не крошится и не выделяет вредных паров (определённый сорт силикагеля используется при производстве пива, для его фильтрации).

Существует ряд разновидностей силикагеля. Например, водостойкий WS, КСМГ (крупный, мелкопористый, при влажности меньше 70 %), КСКГ (крупный, крупнопористый, при влажности более 80%), микропористый (один из самых дорогих, применяется в промышленности), АСКГ (активированный) и другие.

Раньше для увлажнения воздуха в помещении использовали тазы с водой или вешали влажные полотенца на батареи. Но данный метод не самый эффективный. Увлажнитель воздуха для детей: какой лучше выбрать? Читайте далее.

Инструкцию по изготовлению ветрогенератора своими руками вы найдете в этой статье.
