Ремонт шланга автомобильного компрессора своими руками

В каких случаях обратиться в сервис?

Починить компрессор можно, лишь обладая соответствующими знаниями, имея понимание о том, как функционируют подобные устройства. Неквалифицированный или неумелый ремонт приведёт к повреждению всей системы в целом, из-за чего окажется гораздо более выгодным купить другой насос, чем пытаться починить этот. Если вы не уверены в том, что качественно выполните такую работу, то обратитесь в службу сервиса и ремонта.

Признаки поломки устройства.

1. Однотонный шум, которого раньше не было. Он является посторонним звуком. Стоит убедиться в том, что звук этот исходит непосредственно от компрессора, а не от заведённого автомобиля, автокондиционера или иных устройств.
2. Вышедшая из строя муфта компрессора, не начинающая работу. При этом признаки того, что мотор компрессора заработал, есть.
3. Негерметичность поршня (или мембраны), клапанов компрессора, обрыв или протыкание, перетирание шланга.
4. Быстро меняющиеся показания манометра в процессе накачивания колеса. Неисправен может быть как сам манометр, так и другая механика, от которой зависит чёткая и быстрая работа компрессора, например, подшипники в двигателе.

В большинстве случаев отремонтировать неисправный компрессор можно. Мастера, привыкшие делать всё самостоятельно, догадаются сами, что повреждено, и как оно в норме должно выглядеть. Новички, у которых есть желание разобраться в причине поломки самостоятельно, могут обратиться к схемам из инструкции, а если возникли конкретные затруднения – попросить в интернете советы от более опытных.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

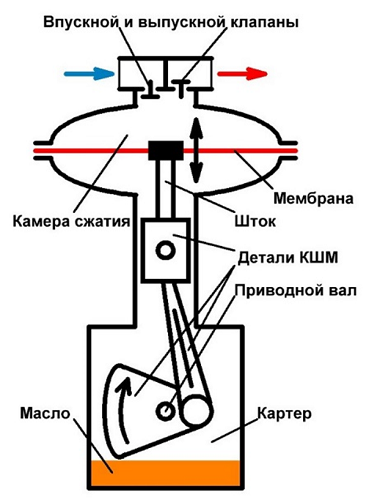

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Особенности автокомпрессоров

Благодаря тому, что в комплектации автомобильного компрессора имеются различные насадки, его можно использовать не только для подкачки шин автомобиля, но еще для мячей, надувных лодок, велосипедов и т.д. То есть компрессор плюс насадки это универсальный прибор, позволяющий решить сразу несколько задач.

Для того чтобы произвести ремонт компрессора, важно знать его устройство и особенности. Итак, каждый представитель автомобильных компрессоров оснащен:

• Электродвигателем;
• Манометром;
• Цилиндром;
• Поршнем;
• Иными комплектующими (кабеля, щетки, прокладки, сосок, насадки).

По своему устройству различают мембранный и поршневой компрессоры. Принцип работы мембранного компрессора заключается в сжатии газа, за счет того, что поступательные движения мембраны уменьшают объем камеры. Мембрана, зажатая между цилиндром и крышкой, начинает колебаться и действует как поршень.

Поршневые же компрессоры оснащены специальным поршнем, который при соединении с коленвалом, всасывает воздушные массы. Они пользуются гораздо большей популярностью среди автолюбителей.

Для обеспечения наибольшего давления, поршневые компрессоры работают в ступенчатом режиме. Так, сжатая воздушная масса перегоняется от одного цилиндра к другому, посредством охлаждающей трубки. Объем одного цилиндра намеренно больше второго, зато последний дожимает воздух, повышая КПД прибора.

Компрессор для подкачки шин – конструкции и их особенности + видео » АвтоНоватор

Все большую популярность обретает автомобильный компрессор для подкачки шин, и это понятно, ведь так контролировать состояние колес намного удобнее, чем с его предшественником – ножным или же ручным насосом. Мы постараемся разобраться, как правильно пользоваться таким агрегатом.

Разновидности компрессоров для автомобилей

Уже из названия следует, что основной их функцией является подкачка шин авто, однако, практически все модели таких компрессоров снабжены и дополнительными насадками, которые позволяют без труда надуть резиновую лодку, матрац, мяч, а также другие резиновые надувные изделия. Кроме того, довольно часто в их комплектацию входит еще и манометр, так что теперь можно самостоятельно проверять, какое давление в той или иной шине.

Для владельцев надувных матрацев и лодок пригодится также функция, позволяющая откачивать воздух. А фонарь с красным светофильтром поможет в экстренном случае. Компрессоры работают от прикуривателя и становятся незаменимыми помощниками в дороге, если необходимо поехать на дальние расстояния. Однако, как показывает практика, от прикуривателя питание весьма ненадежное, по каким-то причинам компрессор перегорает, поэтому опытные автолюбители предпочитают питаться от аккумулятора.

Существует два основных типа автомобильных компрессоров: поршневые и мембранные. Но все они состоят из электродвигателя, цилиндра, а также манометра. В компрессорах мембранного типа главным рабочим элементом является резиновая мембрана, расположенная между крышкой и цилиндром. Сжатие же воздуха, которое можно назвать основой всей его работы, происходит посредством совершения мембраной ряда возвратно-поступательных движений. Что насчет компрессоров поршневого типа, так в них сжатие воздуха происходит за счет движения поршня.

Общий принцип использования заключается в подключении компрессора к питанию, накручивании шланга на ниппель, проверке давления по манометру и включении накачивания воздуха до нужного давления.

Мембранный компрессор для колес

Из-за своих недостатков мембранные компрессоры не получили широкого распространения среди автомобилистов. Их самым главным минусом является плохая переносимость холодов. При низких температурах мембрана становится более жесткой, хрупкой и во время эксплуатации может вообще разрушиться от прикладываемых нагрузок. Также из-за холодов может испортиться и провод питания, его оболочка трескается, а медные проводки замыкаются, что приводит к выходу из строя предохранителя прикуривателя.

Кроме того, они не могут обеспечить максимальное давление, так что не стоит надеяться на быструю подкачку шин вашей машины. Но при этом всем они обладают и достоинством – приемлемой ценой, которая на порядок ниже, чем у поршневых аналогов. Если же вы все-таки являетесь обладателем мембранного компрессора, то не стоит его сильно перегружать, дабы он не сгорел, поэтому, если необходимо подкачать шины грузового авто, то давайте ему отдохнуть где-то через каждые 15 минут. Он прекрасно подходит для велосипедов, а также легковых автомобилей, которые эксплуатируются в теплых регионах либо же просто в теплое время года, и не требующих слишком высокого давления.

Поршневой компрессор для подкачки шин

Поршневые компрессоры, благодаря своей износостойкости и высокой степени надежности, пользуются большей популярностью у автолюбителей. Также они значительно превосходят свои мембранные аналоги и по скорости накачки. Да и возможность эксплуатации в любое время года играет немалую роль. Понятно, что более надежными считаются такие поршневые компрессоры, у которых все детали металлические. Кроме того, самими стойкими считаются такие модели, где металлический шатун устанавливается непосредственно на валу, а кольцо поршня – тефлоновое.

Несмотря на свои положительные характеристики, поршневые компрессоры также не могут долго работать без отдыха, так как создается сильное трение в паре поршень-цилиндр

Выбирая их, необходимо обращать внимание на грузоподъемность и металл, из которого они сделаны. Наиболее выносливыми являются стальные, а вот компрессоры, выполненные из мягких металлов типа алюминия, выходят из строя намного быстрее

Такие агрегаты отлично подойдут владельцам как легковых, так и грузовых автомобилей.

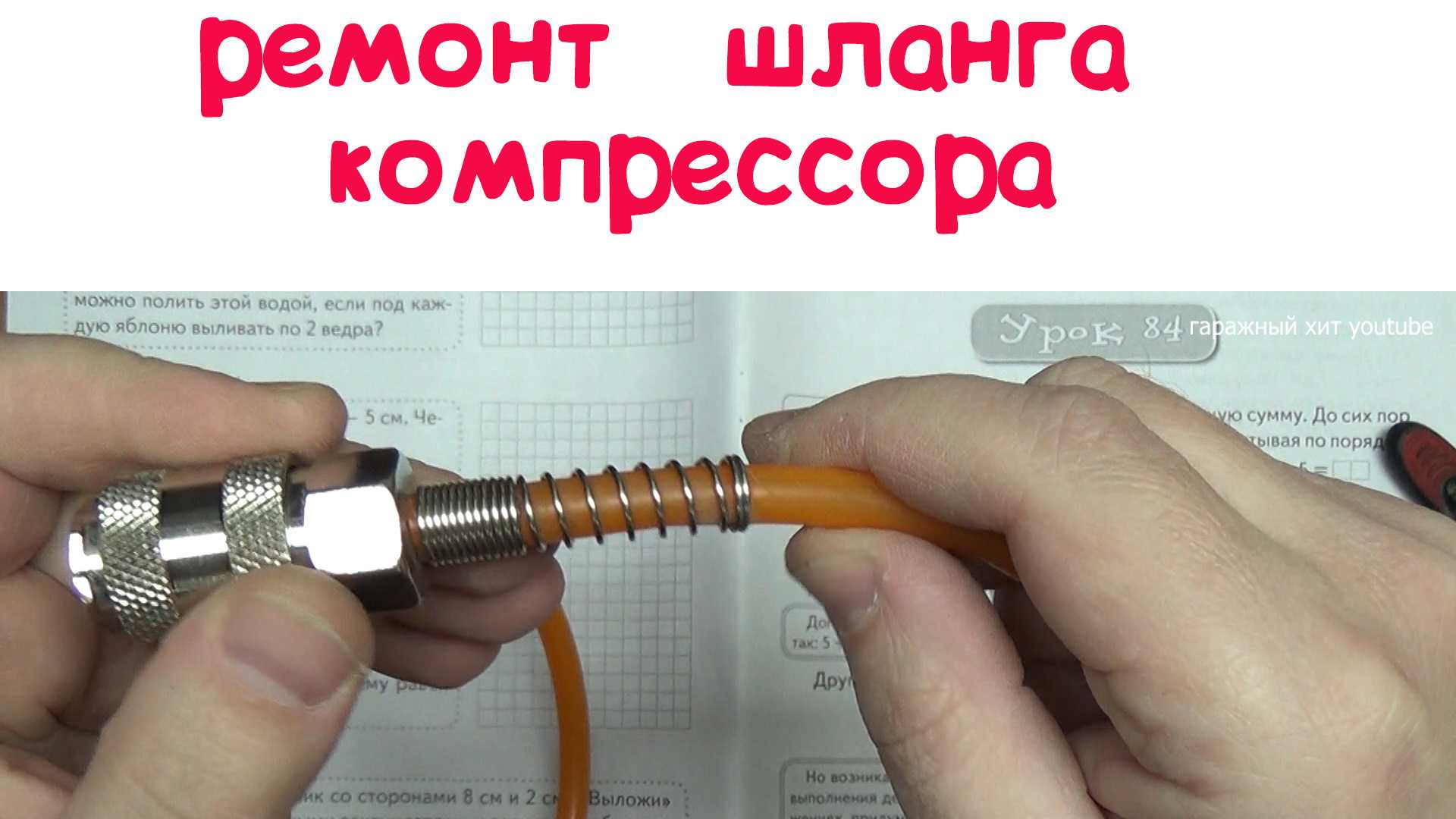

Как починить поврежденную резьбу на шланге компрессора

Главная польза автомобильных форумов заключается в том, что автовладельцы могут обмениваться полезной информации про обслуживание транспортных средств. Там же можно узнать различные лайфхаки о том, как быстро провести ремонт, не затрачивая много средств. В автомобиле может возникать большое количество поломок, каждая из которых требует определённого подхода. Например, автомобилисты часто сталкиваются с проблемами компрессора – на его наконечнике срывает резьбу. Многие в таком случае просто поедут в магазин и приобретут новый элемент, но есть способ, который позволит сэкономить денежные средства и не остаться без полезного оборудования.

Главная проблема заключается в том, что наконечник в таком положении постоянно срывается и повреждает резьбу на вентиле

В процессе эксплуатации на наконечнике шланга автомобильного компрессора может испортиться резьба. Происходит это по разным причинам. Если резьба вышла из строя раньше срока, значит речь идёт о неправильной эксплуатации оборудования. Однако, в большинстве случаев решить такую проблему можно без весомых затрат. Главная проблема заключается в том, что наконечник в таком положении постоянно срывается и повреждает резьбу на вентиле, что тоже может приводить к неприятным последствиям. Выбрасывать компрессор не стоит, ведь есть способ быстрого ремонта.

В автомобильном магазине можно купить специальный наконечник, который не нуждается в накручивании. В комплекте следует приобрести пружинный хомут. Весь ремонт проводится в несколько этапов, поэтому справиться с ним можно самостоятельно. Первым делом нужно отрезать старый наконечник и установить на его место новый. После этого нужно обжать систему хомутом для фиксации. Получается, что весь ремонт обошелся в 100 руб. и 10 минут времени.

Проблемы с резьбой – не единственная неисправность, которая может появляться в компрессоре. Некоторые неполадки нельзя починить самостоятельно без знания определённой информации об этом устройстве. Порой неквалифицированный ремонт может привести к полному повреждению всей системы. Среди признаков поломки компрессора можно выделить появление однотонного шума, которого раньше не было, сломанную муфту компрессора, не герметичность поршня и быстро изменяющиеся данные на манометре. В большинстве случаев отремонтировать неисправный компрессор можно. Если речь идёт о новичке, ему следует изучить полную схему оборудования, а затем выявлять поломку. Мастера в сервисе уже по звуку или по первым признакам могут назвать точную причину выхода оборудования из строя.

Специалисты рекомендуют запасаться более длинным шлангом, а сам прибор включать в автомобиле

Наиболее актуален вопрос – как продлить срок службы данного оборудования? Для этого нужно соблюдать всего несколько правил. Главное – всегда держать прибор в чистоте. Если вдруг на поверхность или внутрь попало загрязнение, нужно сразу всё очистить. Перед началом работы следует проверить, нет ли повреждений на кабеле или шланге. Специалисты рекомендуют запасаться более длинным шлангом, а сам прибор включать в автомобиле. Не стоит превышать допустимое давление и длительность одного сеанса, если в устройстве не предусмотрена система защиты. Многие компрессоры можно хранить на морозе, но их не рекомендуют использовать при глубокой отрицательной температуре.

Итог. Компрессор является полезным для автомобилиста оборудованием. Однако, такой прибор может выходить из строя и требовать проведения ремонта. К счастью, со многими неисправностями можно справиться самостоятельно.

Быстросъемный адаптер на автомобильный компрессор (8 мм) — лайфхак для автомобилиста

Цена: $1.22

Перейти в магазин

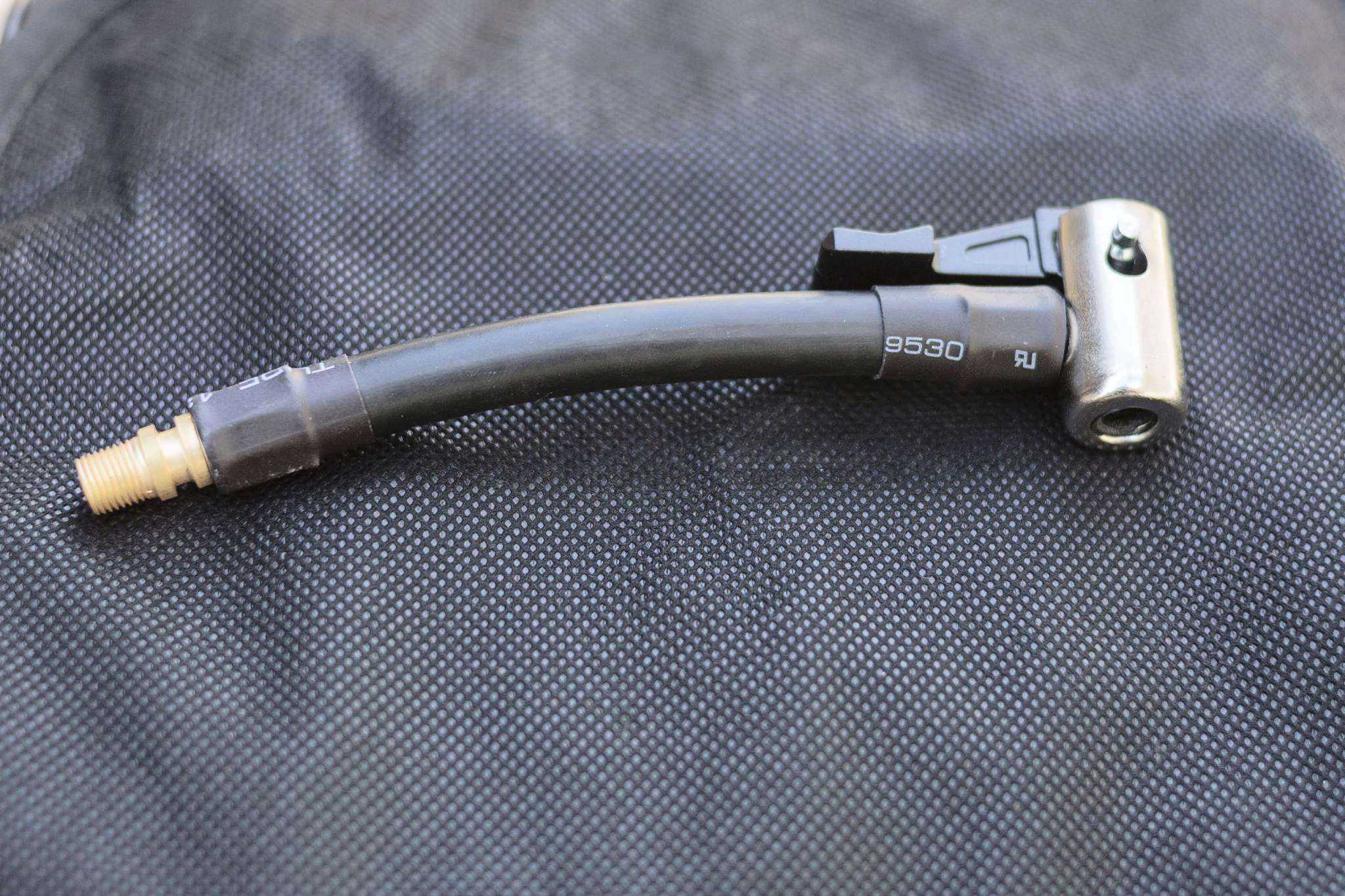

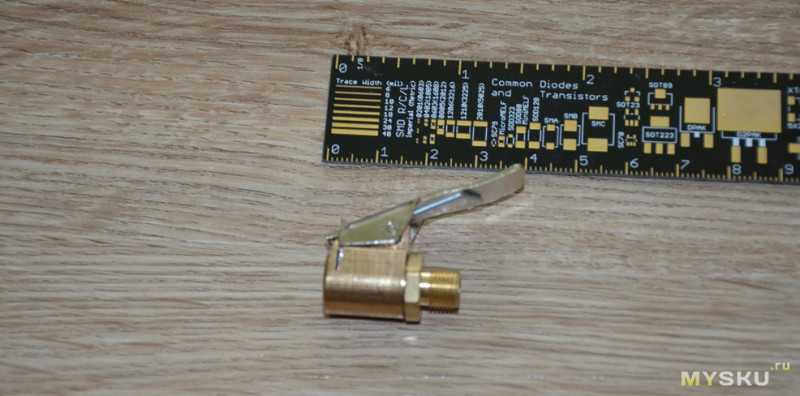

Небольшой обзор на полезный адаптер на резьбу автомобильного насос-компрессора для быстрого подключения и подкачки колес. Подходит для всех моделей с резьбой 8 мм. Материал — латунь. Работает, вещь полезная для автомобилиста.

Ссылка на лот. Можно найти с бесплатной доставкой, но у этого лота аж 7000 заказов, так что голову ломать с выбором не стал. Да и отзывы положительные. Приходит без изысков упаковки — простой зип-пакетик Внешний вид адаптера Диаметр резьбы 8 мм, материал — латунь. Длина около 3 см, рычаг хромированный, чуть выходит за общий размер. Есть достаточно жесткая пружинка на рычаге Быстросъем прижимает резьбу с одной стороны. Тут главное иметь сноровку, дабы не установить его криво

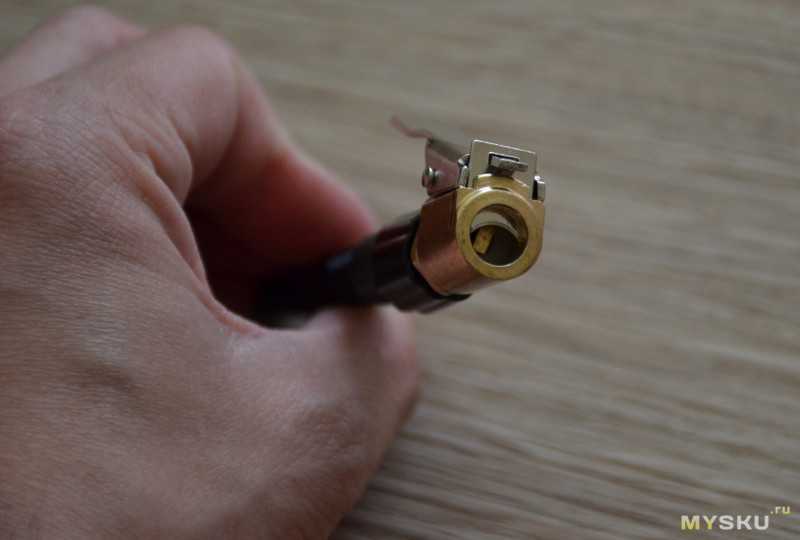

Внутри есть планка, которая нажимает на нипель Для «открытия» замка, нужно придавить на рычаг Обратная сторона адаптера Теперь примерка. Сначала на аккумуляторный насос iMars …

… у которого простая резьба на 8 мм. Примерял два адаптера, один садится туже, один нормально В итоге насос стал быстросъемным Аналогично примеряю к насос-компрессору Milwaukee Такой насос хороший, а блин забыли полезную «фичу» с быстросъемом. Тоже садится нормально.

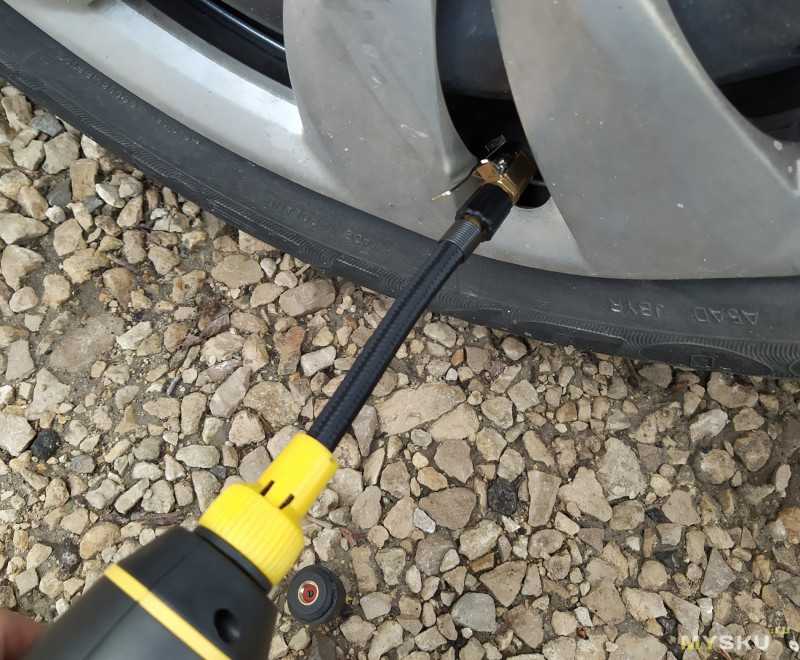

Пробую подкачать автомобиль У iMars короткий шланг, поэтому при перегибе может спускать. Причина — быстросъем прижимает только с одной стороны. Нужно попробовать, найти положение, в котором будет накачивать нормально. А вот с длинными шлангами от насоса нет проблем. Накачивают только в путь В итоге сократилось время на подкачку колес. Давно хотел подобный адаптер.

Ну и в заключение привожу плюсы и минусы данного адаптера:

+ Удобно. Буквально за несколько секунд ваш насос-компрессор превращается в быстросъемную модель. Реально удобно, так как покупать компрессор только из-за одной этой «фишки» неразумно. А модель у меня нормальная, просто так менять не хочется.

+ Дешево. Я в оффлайне не нашел ничего подобного за похожие деньги. Однозначно плюс.

+ Универсально. Действительно, резьба 8 мм, подходит на все. Захотел — снял, захотел — переставил на другой шланг.

+ Латунь. Действительно, это не мягкий алюминий, не пластик. Выполнено прилично.

– Если шланг компрессора жесткий или короткий, то при перегибе адаптер может пропускать воздух. Тут нужно посмотреть, насколько он вам подходит.

– Брал несколько штук, по-разному накатана резьба. Видимо делают все, кому не лень. Просто нужно взять несколько штук и выбрать хорошие.

– Если криво цеплять на колесо, можно повредить резьбу. Это плохо.

В целом, адаптер годный. Тем более, за такие деньги.

Дефекты компрессорной установки

Для облегчения поиска проблемы все дефекты можно классифицировать по характеру неисправности:

• нагнетатель компрессорной установки не запускается;
• двигатель компрессора гудит, но не качает воздух или наполняет ресивер слишком медленно;
• при запуске срабатывает автомат термозащиты или выбивает предохранитель питающей сети;
• при отключении нагнетателя в емкости со сжатым воздухом падает давление;
• периодически срабатывает автомат термозащиты;
• в выходном потоке воздуха содержится большое количество влаги;
• двигатель сильно вибрирует;
• компрессор работает с перебоями;
• воздушный поток расходуется ниже нормы.

Рассмотрим все причины возникновения неполадок и способы их устранения.

Что делать, если компрессор не запускается

Если аппарат работать отказывается, нужно произвести определенные диагностические действия, при помощи отвертки-индикатора. Исследуем, есть ли фаза, и подается ли напряжение. Если с фазой все в порядке, переходите к проверке предохранителей, быть может, они оплавились. Если дело именно в этом, то просто замените предохранитель

Важно помнить, совершая ремонт, устанавливаемые запчасти должны быть равноценными

После замены все должно заработать, однако, бывает такое, что предохранитель вновь перегорает. Это наводит на мысль о возможном коротком замыкании. Нужен ремонт. Прозвоните схему. Когда неисправные детали буду установлены, замените их на новые аналогичные запчасти.

Отказ работы компрессора может быть связан со сбоем настроек реле, управляющего давлением. Для того чтобы диагностировать эту проблему, проделайте следующее: выпустите воздух и снова запустите компрессор. Если вы слышите звук работающего мотора — сбросьте настройки, мотор не функционирует, нужно его заменить. Помните, что при интенсивной работе термозащиты, необходимо остужать мотор не менее 20 минут, это нормализует работу компрессора.

Особое внимание заслуживает ситуация, когда при включении прибора, выходят из строя и предохранитель и термозащита. Если проблема лишь в том, что установленный предохранитель не рассчитан на рабочую мощность агрегата, то ремонт сводится к простой замене запчасти

А вот если из строя вышло реле, не пытайтесь лезть туда самостоятельно

Для того чтобы получить квалифицированный ремонт отправляйтесь в сервис

А вот если из строя вышло реле, не пытайтесь лезть туда самостоятельно. Для того чтобы получить квалифицированный ремонт отправляйтесь в сервис.

В ситуации, когда несправен поршень, нужно разбирать устройство. При совершении починки, выпустите воздух, очистите клапан от грязных образований, если давление продолжает падать — проблема в клапане, он требует замены.

Основные неисправности автомобильных компрессоров и способы их устранения

Среди многообразия автомобильных компрессоров можно выделить два основных вида: мембранные и поршневые.

Главный рабочий элемент первых – мембрана, благодаря колебаниям которой происходит сжатие воздуха.

Основным недостатком такого компрессора является потеря резиновой мембраной эластичных свойств при низких температурах.

В поршневом устройстве сжатие воздуха осуществляется за счет возвратно-поступательных движений поршня. Поршни в таких компрессорах бывают двух видов: плоские и поршни с юбками.

Такие компрессоры обладают большей производительностью и могут нормально функционировать при низких температурах окружающей среды.

Чтобы продлить срок службы компрессора необходимо придерживаться простых правил:

• Постоянно поддерживать чистоту в блоке
• Своевременно заменять износившиеся детали
• Исключить попадание влаги, пыли, грязи и различного мелкого мусора в блок с мембраной

С поршневым компрессором ситуация обстоит сложнее. Устройство может не запускаться, не качать или пропускать воздух, самопроизвольно отключаться и т.д.

Некоторые из этих неисправностей можно устранить собственноручно:

• При проскальзывании ремня – очистить его от загрязнений и натянуть
• Если перегорели предохранители – заменить
• Если предохранители перегорают снова – проверить электрическую цепь, т.к. причина неисправности может быть в коротком замыкании
• Иногда компрессор плохо работает из-за проблем с самим поршнем – в таком случае необходимо выпустить воздух, а затем очистить клапан
• Если произошло смещение уплотнительного кольца – избавиться от загрязнений и возвратить его на место
• Если гильза неплотно прилегает к стенкам своей рубашки – обмотать ее тонким листом алюминия

Попадание влаги, пыли, грязи и других элементов, нарушающих стабильное функционирование механизма, повышенные нагрузки и трение – причины большинства поломок поршневого компрессора.

Набор быстросъемных соединений HUBERTH №9

Набор быстронакидных соединений №9 от китайского производителя HUBERTH применяется как связующая для пневмоинструмента и шланга в компрессорном оборудовании. В комплект входят 5 деталей:

• 3 фитинга рапид «папа» ¼;
• коннектор рапид «мама»-«елочка» на 9 мм;
• адаптер рапид «папа»-«елочка» на 9 мм.

Набор быстросъемных соединений HUBERTH №9

Прочный материал устойчив к механическим воздействиям и сохраняет герметичность даже при многочисленных подсоединениях.

Характеристики
Страна производитель	Китай
Бренд	HUBERTH
Ширина	116 мм
Длина	119 мм
Высота	27 мм
Вес	160 г

Устройство правильно функционирует как при плюсовых, так и при минусовых температурах. Кроме того, адаптер позволяет повысить давление воздуха в системе, если его недостаточно для подкачки шин. Гарантия производителя составляет 6 месяцев.

Насадка быстросъемная для автомобильного компрессора выпускается промышленностью в широком ассортименте. Основные элементы устройства для пневмосистем — это втулка и фиксирующее кольцо. Коннекторы изготавливаются из различных материалов. Они отличаются по размеру, а по форме бывают прямыми, угловыми и многосторонними. В целом, автомобильный компрессор с быстросъемным штуцером хорошо показал себя в работе, отличается высокой надежностью и безопасностью, а также имеет много положительных отзывов.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

Совет! Чтобы не ошибиться при покупке нового манометра, рекомендуется его взять с собой и попросить продавца подобрать аналог.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Совет! Рекомендуется приобретать манометр с установленным на нем клапаном. Он будет полезен в случае, если давление в шинах будет превышено. Чтобы немного спустить воздух с колеса, потребуется лишь нажать на кнопку манометра.
