Диаметр канализационных труб

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

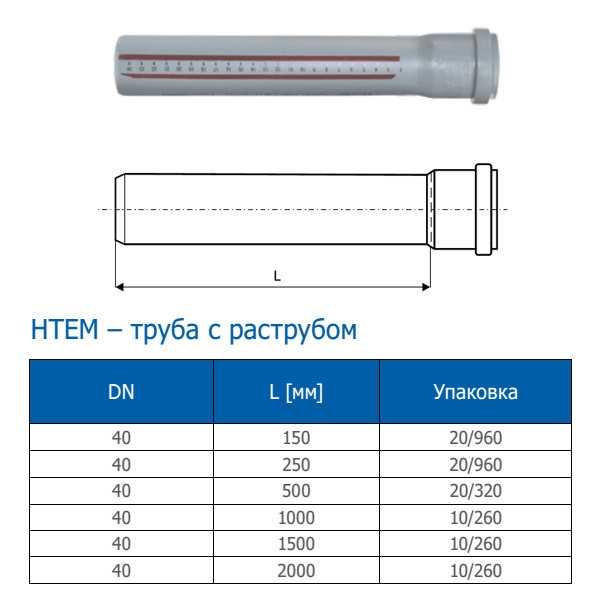

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

• трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
• для кухонной мойки – 32-50 мм;
• для унитаза – 110 мм;
• для посудомоечной и стиральной машин – 25 мм;
• центральный стояк – 110-160 мм;
• бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Монтаж ПВХ канализации, замена чугунных труб на трубы ПВХ

Первый этап замены чугунной канализации — демонтаж старых труб.

1. С помощью болгарки необходимо сверху обрезать трубу на расстоянии 10 см от потолка, а внизу — на расстоянии 80 см от тройника.
2. Распил производится только до половины диаметра.
3. Далее в прорезь вставляется стамеска, по которой необходимо сильно ударить молотком, чтобы старая труба раскололась.
4. Если чугунная крепко вмурована в стену, придется воспользоваться ломом или даже перфоратором, чтобы очистить трубопровод от цемента на необходимую длину.
5. После удаления лишнего цемента болгаркой отрезается тройник на расстоянии 3-5 см от раструба.
6. Остатки стационарной трубы тщательно очищаются от грязи и шлифуются до максимально гладкого состояния.

Перед работами с канализацией в многоквартирном доме необходимо оповестить всех соседей сверху по стояку о предстоящем ремонте, чтобы они в определенное время не включали воду и не пользовались уборной. В противном случае произойдет затопление водой или нечистотами.

Если есть возможность, лучше вообще отключить в доме воду на несколько часов, а замену труб произвести максимально быстро.

Далее следует этап монтажа пластиковых труб. Чаще всего практикуется раструбное соединение, когда в трубу большего диаметра (в нашем случае, чугунную) вставляется меньшего размера (пластиковая).

Сначала монтируется новый тройник, а затем основная труба. Особенность монтажа последней заключается в том, что первым делом ее вводят одним концом в потолочный обрезок трубы до максимального упора (обозначить границу маркером). Потом в тройник заводят нижний конец пластиковой трубы, после чего ее смещают на 1 см вниз.

Если пластиковая труба слишком свободно ходит в соединении, ее необходимо уплотнить резиновым кольцом либо задуть силиконовым герметиком. Сами соединения, а при высоких потолках, и промежуточные участки стояка рекомендуется закрепить хомутами.

После замены металлической канализации на пластиковую существенно снизится шум и вибрация труб. Но при желании можно положить дополнительный звукоизоляционный слой.

С этой целью лучше всего использовать изделия, специально изготовленные для подавления шумов в канализации. Обычно они изготавливаются из смеси пластика и минерального порошка и могут прослужить до 20 лет.

Правила конструирования

Для начала, очень важно при конструировании магистралей максимально снизить количество резких поворотов. В противном случае подобные развороты могут значительно снизить функциональность изделия, вызывать зазоры и скопление мусора в трубах

Изначально правильно сконструированная магистраль значительно облегчает процесс эксплуатации, а также позволит легко очищать трубы.

При конструировании важно соблюдать следующие инструкции:

Повороты на девяносто градусов нужно исключить. Наиболее благоприятный вариант — использовать два поворота по сорок пять градусов каждый. Это позволит предотвратить засорение и скопление грязи в трубах. Слишком резкие и сильные повороты усугубляют ситуацию.
Диаметр трубы должен оставаться неизменным на протяжении всего элемент. Не допускается сужение или расширение детали. Течение воды должно быть равномерным, с одинаковым давлением.
Дополнительные детали для фиксации и закрепления труб должны располагаться в правильном положении

Обязательно важно зафиксировать горловину трубы, а также на расстоянии 50 см друг от друга расставлять фиксирующие детали.

Существуют случаи когда, необходимо соединить 2 ПВХ трубы, обладающие разным диаметром. В этом случае используются специально предназначенные переходники, которые позволяют соединить неподходящие по диаметру трубы. Места соединения смазываются жидким мылом.

Это обуславливается тем, что внутренняя поверхность пластиковых труб более гладкая, за счёт чего к ней не пристает грязь и отходы, а также высокая проходимость воды.

Размер ПВХ труб

• Диаметр канализационный ПВХ трубы 50 мм подойдет для стояка, расположенного в ванной для душа, унитаза, биде и другого. Главное условие — вода, протекающая в магистрали будет чистая, без грязи и засоров.
• Диаметр трубы, рассчитанный на монтаж унитаза, должен составлять примерно 110 мм. Это обуславливается тем, что из унитаза смываются органические выделения, мусор, туалетная бумага и подобное. При ненадлежащем размере канализационной трубы могут возникать засоры и сбои в работе канализации. Это в свою очередь приводит к неблагоприятным последствиям.
• Для подключения канализационной трубы к стиральной машине вполне подойдет диаметр 50 мм. Современные автоматические устройства самостоятельно производят фильтр воды, по причине чего такой диаметр будет вполне достаточным.
• ПВХ трубы, которые присоединяются к бассейнам, должны иметь диаметр не менее 200 мм. Это объясняется тем, что из бассейна выкачивается большой объём воды под сильным напором. Чтобы предотвратить поломки, скопление мусора и другие неприятности, следует сразу приобрести и установить большой диаметр трубы.
• Канализационные трубы, соединяющие промышленные стоки, должны иметь диаметр около 300 мм. Сильный напор воды и большое количество мусора должно беспрепятственно проходить внутри труб.

Достоинства пластиковых канализационных труб

Среди преимуществ пластиковой продукции следует отметить:

• Незначительный вес – по этой причине создать канализационную систему с использованием таких труб просто, поскольку при необходимости они легко передвигаются, транспортируются на дальние расстояния. Даже трубу длиной 2 метра может смонтировать один человек, с чугунным изделием он явно не справится.
• Простота установки – пластик без проблем режется и легко соединяется.
• Долговечность – пластиковые изделия для канализации отличаются устойчивостью к агрессивным средам, коррозии, высокой степени влажности, поэтому они способны прослужить длительное время. Производители данной продукции обычно дают на нее 50-летнюю гарантию. Как показала практика, срок службы канализационных пластиковых труб гораздо дольше.
• Устойчивость к засорам – дело в том, что их внутренняя поверхность почти не имеет шероховатостей, поэтому грязь на ней откладывается медленно. В результате засоры образуются редко. После завершения монтажа прочистка потребуется нескоро.
• Невосприимчивость к температурным изменениям – в продаже имеются пластмассовые трубы для канализации наружного типа, которые хорошо выдерживают морозную погоду.

Недостатки канализационных труб из пластика:

• Шумное функционирование – канализационная система из пластиковых изделий в процессе эксплуатации шумит. Особенно явно этот отрицательный момент проявляется в многоквартирных домах, где к одному стояку подсоединены отводы стоков из нескольких квартир.
• Непереносимость высоких температур – рабочий температурный режим этих изделий составляет от 40 до 90 градусов. В случае, когда температура стоков превышает эти параметры, большинство видов пластиковых труб размягчаются. Данный недостаток не считается существенным, поскольку температура сточных вод не является настолько высокой.

Сортамент: классифицирование по видам, применение

Сортамент пвх раструбных труб определяется ГОСТ 28117-89.

4.1. Классификация

Изделия производятся гладкими и гофрированными (могут быть одно- или двуслойными: с гладким внутренним и гофрированным внешним слоем).

В зависимости от предназначения, гладкие трубы бывают:

• канализационными, с помощью которых обустраивают наружную и внутреннюю системы;
• обсадными;
• электротехническими.

В зависимости от состояний транспортировочных сред, стояки могут быть:

• напорными, по которым разрешается передвижение среды при наличии высоких давлений;
• безнапорными, которые осуществляют транспортировку среды без наличия давления;
• для сред разреженного типа.

От того, где расположена трубопроводная система, стояки могут быть:

• наружными;
• внутренними.

4.2. Применение

Чаще всего водовпускные сооружения и канализационные сети значительных сечений комплектуются наружными стояками. Внутренний же вариант изделий предназначается только для транспортировки водных стоков и других жидкостей от квартир или частных домов.

Изделия из пластика в пять раз легче металлических, что способствует им занять ведущие позиции в области современных коммуникаций. С помощью пластиковых труб сооружаются внутренние и внешние канализационные системы, сети для питьевой воды.

Они – незаменимы при монтаже дренажей, хороши для отвода ливневой воды.

Благодаря отличным технико-экономичным характеристикам, труба раструбная пвх 110 чаще всего используется при монтаже канализационных конструкций в частном строительстве. В капитальном строительстве используют трубу раструбную пвх диаметром 160 мм и больше, а также гофрированные 2-ух слойные трубы из полиэтилена.

Эксплуатационные особенности

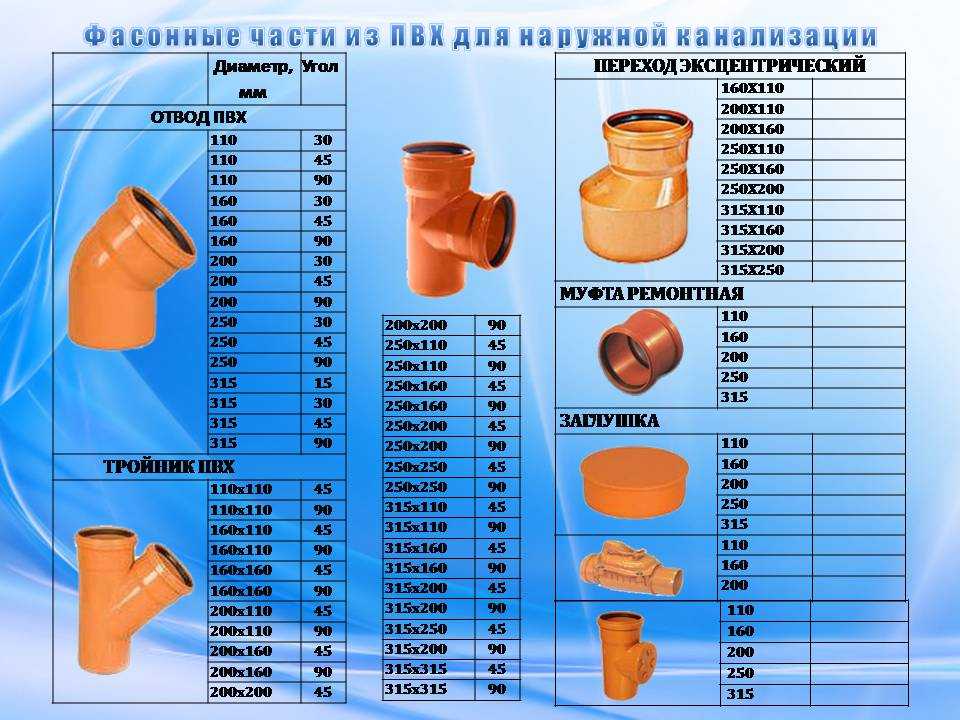

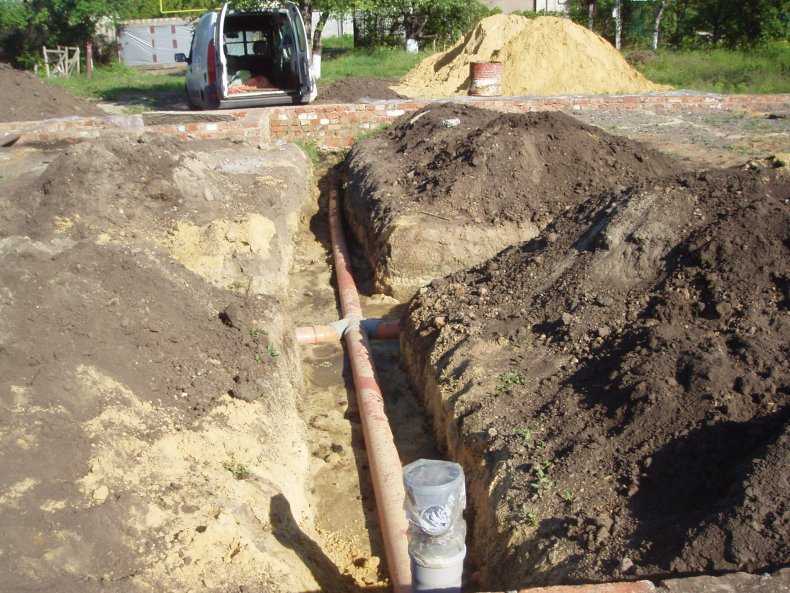

Сегодня трубы канализационные для наружной канализации из НПВХ активно «проникают» во все сферы хозяйствования, заменяя бетон, сталь, чугун.

Преимущества труб НПВХ для наружной канализации

1. Стойкость к коррозии, образованию окислов, пленок, зарастанию рабочего просвета.
2. Не требуется катодная защита.
3. Устойчивость к воздействию агрессивных сред, включая кислоты, щелочи, абразивы.
4. Стабильная пропускная способность до конца срока службы.
5. Меньший, по сравнению с чугуном и сталью, вес.
6. Оцененный срок службы 50 лет (более невозможно оценить из-за недавнего начала использования).
7. Снижение затрат на погрузо-разгрузочные работы и доставку.
8. Простой монтаж без применения тяжелой техники.
9. Облегченные требования к персоналу, осуществляющему укладку.
10. Доступность для сетей любого назначения и сложности.
11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.
13. Не подвержены деформации при низких температурах.

Минусы НПВХ труб

1. Небольшой диапазон рабочих температур (от -5 до -60С для большинства марок)
2. Подверженность порче грызунами.
3. Выделение токсинов при плавлении.

Минусов существенно меньше, что и делает этот вариант привлекательным. При небольшом навыке, труба ПВХ наружная в небольших масштабах может быть смонтирована самостоятельно.

Общие сведения о видах труб

На рынке огромный выбор данного материала. Рассмотрим все  виды продукции для канализации.

Канализационные трубы выпускаются из ПВХ, Чугуна, Полипропилена, Полиэтилена.

Трубы из чугуна

Сейчас этот материал изготовления сдал позиции, уступая место новым технологиям. Но стоит отдать должное чугуну. С его прочностью и долговечностью потягаться может далеко не каждый материал.

Главные достоинства труб из чугуна

• Долгий срок службы
• Устойчивость к ржавчине
• Большой диапазон температуры
• Чугун не возгорается
• Не несет вреда окружающей среде

Минусы

Что касательно недостатков, увы они так же есть

• Материал не пластичен, хрупок на изгиб
• Требует установки заземления
• Вес. Чугун тяжелый – это сильно осложняет монтаж.

ГОСТы

Все изделия отливаются в соответствии с ГОСТом

ГОСТ – 6942 – это трубы для канализации со стандартными параметрами: 50,75,100 мм. Самый большой диаметр 400 мм.

ГОСТ – 9583 – это литые трубы с другими диаметрами.  Обычно их применяют для канализационных трубопроводов, где трубы 1000 мм.

Канализационные трубы из ПВХ

ПВХ является прекрасной альтернативой чугуну

Особой популярностью трубы из этого материала пользуются при монтаже наружной канализации.

Достоинства

• Не подвержены воздействию агрессивной среды
• Полностью исключена коррозия
• Отсутствие электропроводимости
• Легкие.

ПОЛИВИНИЛХЛОРИД по плотности близок к воде

Недостатки

• Возможно повреждение при повышении температуры больше 75 градусов
• Материал хрупкий.

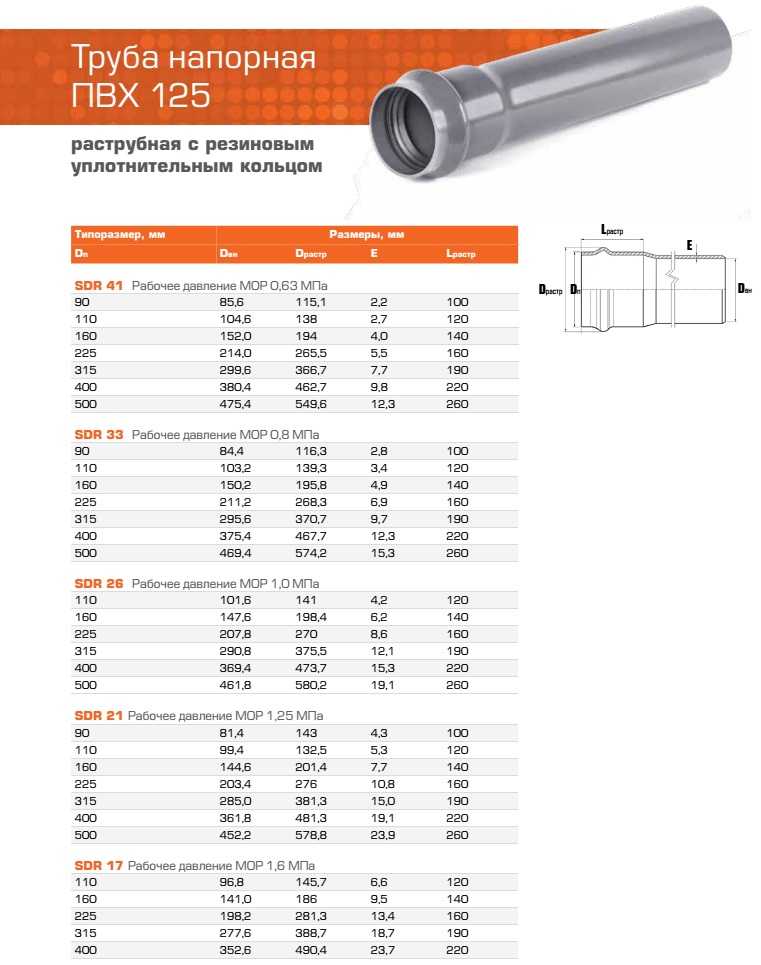

Трубы ПВХ также изготавливаются по ГОСТу

ГОСТ – 51613 предусматривает диаметр от 10 мм до 315мм

Цвет выступает, как показатель прочности.

Трубы из полипропилена

Изделия из этого материала имеют обширную зону применения.

Достоинства

• Материал стойкий к воздействию разного рода химикатов
• Высокая эластичность
• Хорошо переносит высокие температуры
• Данные трубы широко применяют для монтажа внутренней системы канализации.

Трубы из полиэтилена

Этот материал обладает хорошей эластичностью и прочностью.

Достоинства

• Повороты системы легко выполняются без использования фитингов
• Не образует трещин при замерзании
• Хорошо адаптирован к агрессивной среде

Недостатки

При температуре выше 85 градусов не устойчив

Данный вид изделий выпускается по ГОСТу – 22689.2.

№1. Что из себя представляют ПВХ канализационные трубы

Часто ПВХ трубы называют просто пластиковыми, что не совсем верно. Пластиковые трубы – это целая группа изделий, куда можно включить также полипропиленовые трубы, трубы из сшитого полиэтилена и, собственно, трубы из поливинилхлорида (ПВХ). Последние производятся из поливинилхлоридного термопласта, куда входят также и специальные присадки, обеспечивающие дополнительную прочность изделию. Трубы из подготовленной массы создаются при помощи экструзии, хорошо сохраняют форму.

В зависимости от особенностей производства выделяют два типа ПВХ труб:

• трубы из пластифицированного ПВХ (PVC) отличаются невысокой ценой, хорошей эластичностью, но не могут похвастаться высокой прочностью. Такие трубы для организации отдельных участков канализации;
• трубы из непластифицированного ПВХ (PVC-U) более дорогие, но и более жесткие, устойчивые к разного рода внешним воздействиям, отлично подходят для обустройства внутренней и внешней канализации, обеспечивают достаточную долговечность системы. Такие трубы допускается использовать даже в напорной канализации.

ПВХ трубы активно применяются при обустройстве внутренней и наружной канализации, также они используются для монтажа системы холодного водопровода, для создания дренажных систем, при прокладке кабелей интернет и телефонии. Столь широкая сфера распространения – следствие огромного количества преимуществ данного типа изделий.

Канализационные трубы: размеры, материалы, достоинства и недостатки

При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые)

На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо

Важно

Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров. Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.

Разновидности канализационных труб

Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов.

• Чугунные.
• Поливинилхлоридные (ПВХ) и полипропиленовые (ПП).
• Полиэтиленовые (ПЭТ).

Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.

Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.

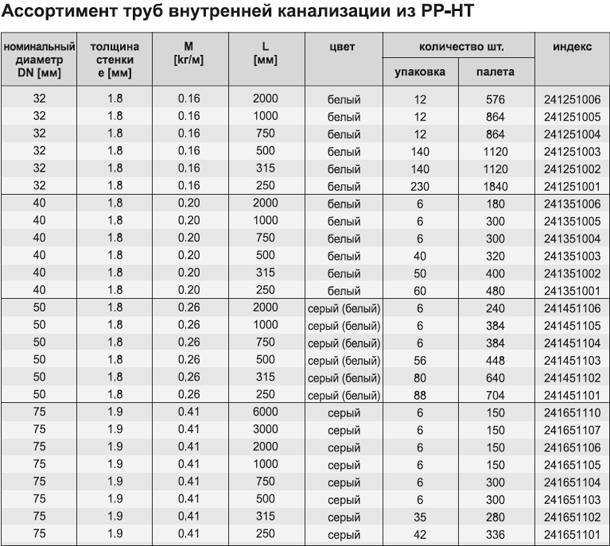

Полипропиленовые элементы стока

Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.

Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.

№7. Особенности монтажа ПВХ канализационных труб

Если у вас есть определенные навыки, то с монтажом внутренней канализации можно справиться и самостоятельно, ведь главное преимущество ПВХ труб – это простота монтажа. Последовательность действий будет такой:

• подготовить все участки труб и соединительные элементы, при необходимости подписать их, чтобы потом не перепутать;
• ПВХ трубы соединяются раструбным способом. Перед началом монтажа не мешает проверить, входят ли концы одних труб в раструб других. В идеале труба должна легко заходить в посадочное гнездо на 2/3;
• далее следует непосредственно само соединение. Конец трубы смазывают клеем и заводят в раструб. Чтобы клей схватывался лучше, можно предварительно немного поцарапать поверхность трубы до появления небольших потертостей. Как только клей нанесен, проводится соединение, причем для полного вхождения трубы в раструб необходимо будет приложить небольшое усилие;
• тройники, крестовины и прочие элемент монтируются точно по такой же схеме;
• не забывайте про уклон, необходимый для самотечной канализации. Чем меньше диаметр трубы, тем больше угол уклона необходим. Для труб диаметром 40 мм уклон должен составлять 3,5 см на погонный метр, для труб 50 мм – 3 см, для 80 мм – 2 см, для 100 мм – 1,5 см. Уклон формируется посредством хомутов, которые монтируются к стене;
• когда клей подсохнет (срок указан на упаковке) проводится проверка системы на герметичность;
• остатки труб не выбрасывайте — из них можно сделать полезные вещи.

Если проводится ремонт существующей канализационной системы в квартире, то сначала необходимо будет выполнить демонтаж старых чугунных труб. Перед этим необходимо предупредить соседей сверху, чтобы они временно не пользовались канализацией. Действовать необходимо будет оперативно, так как подобные неудобства вряд ли кто захочет терпеть долго. В срезы чугунных труб вставляются резиновые уплотняющие манжеты, устанавливаются переходник и тройник.

Наружную часть канализации лучше доверить профессионалам

Тут важно правильно выполнить теплоизоляцию,  предусмотреть ревизионные колодцы, создать песчаную подушку, позаботиться об уклоне труб и правильном угле поворота колен. Подробности монтажа внутренней и наружной канализации можно увидеть на видео

Наружная канализация

Пример наружной канализации

Наружная канализация проходит на улице под землёй и выводит сточные массы к септику. Трубы для наружной канализации выдерживают статические и динамические нагрузки:

• давление грунта,
• перемещение людей,
• движение транспорта,
• движение грунтовых вод,
• перепады температуры,
• влажную среду,
• агрессивные среды.

Динамические нагрузки. Это все переменные нагрузки: перемещение машин и людей, движение грунтовых вод. Трубы с высокой кольцевой жёсткостью хорошо выдерживают динамические нагрузки.

Статические нагрузки. Это нагрузки, которые давят на трубопровод постоянно: давление грунта. Давлению также хорошо сопротивляются изделия с высокой кольцевой жёсткостью. К статическим нагрузкам относятся и другие, рассмотрим их отдельно.

Перепады температуры. Наиболее опасны похолодания, так как многие трубы выдержат 30-градусную жару, но не справятся с 30-градусным морозом. Поэтому трубы для канализации кладут ниже уровня промерзания грунта и делают их морозоустойчивыми. Уровень промерзания свой для каждого региона. Для Ленинградской области, например, 1,16−1,71 метра — в зависимости от типа почвы.

Влажные среды. Высокая влажность весной и осенью разрушает чёрные металлы без антикоррозийного покрытия и некоторые другие материалы. Движение грунтовых вод может сместить трубопровод, если монтировать его неправильно.

Агрессивные среды. Это кислоты, соли и щёлочи, которые содержатся в почве и сточных массах. Следовательно трубы внутри и снаружи должны быть устойчивы к различным веществам.

Внутренняя канализация

Вывод внутренней канализации

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

• долговечность,
• легкая замена,
• звукоизоляция,
• лёгкость в монтаже,
• нетоксичность,
• гладкость внутренней поверхности.

Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.

Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.

Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.

Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.

Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.

Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

• ПВХ-трубы,
• ПЭ-трубы,
• ПП-трубы,
• асбестоцементные,
• бетонные,
• чугунные,
• керамические.

Размеры пластиковых труб

Как уже говорилось выше, пластиковые трубы бывают трех разновидностей: ПВХ, ПП, ПЭТ. Друг от друга они отличаются характеристиками как базовыми так и техническими.

И только размеры остаются стандартными, независимо от вида. Таким образом, в одной системе допускается использование нескольких видов из разных материалов.

Размер и применение ПВХ труб

Трубы из поливинилхлорида производятся в соответствии с ГОСТ Р 51613 — 2000 и ВСН 48 — 96. Напорные трубопроводы регламентируются ГОСТом, а безнапорные строительными нормативами (ВСН).

В соответствии со строительными нормативами, безнапорные трубы имеют три размера по диаметру — 50 мм, 90 мм, 110 мм. Толщина стенки составляет 3,2 мм, длина 0,5 — 8 м.

Напорные значительно отличаются от своих безнапорных аналогов. Количество типоразмеров составляет 13 штук, а диаметр варьируется от 63 мм до 315 мм.

Однако, несмотря на такой большой сортамент пластиковых труб, востребованными являются не все. Чаще используются такие варианты:

• Если не считать самых популярных вариантов 100 и 110 мм, то 75 мм трубы имеет большую популярность. Их используют в качестве отводов от ванн и душевых кабинок.
• Трубы диаметром 100 и 110 мм используются для сооружения стояков и монтажа наружных трубопроводов.
• 200 и 300 миллиметровая труба применяется при монтаже промышленной канализации.

Канализационные трубы ПЭТ

Трубы из полиэтилена выпускают в соответствии с регламентом ГОСТ 22689.2-89, и имеют всего 4 разновидности сортамента. Диаметр равен — 40, 50, 90 или 110 миллиметров. Если труба выполнена из полиэтилена низкого давления, то толщина ее стенок составит всего 3 мм.

Трубы из пэт высокого давления выпускаются меньшего диаметра, а толщина стенок составляет: 3 мм для труб диаметром 40 — 50 мм, и 5 мм для диаметра 90 — 110 мм. Длина может варьироваться от 2 до 9 метров, причем это зависит напрямую от диаметра изделия. Чем больше диаметр, тем больше длина отрезка.

Полипропиленовая труба

Внутренние трубы из пропилена производятся в соответствии с ТУ 4926-002-88742502-00. В соответствии с этими условиями, их диаметр может составлять 50, 100 и 150 мм, а толщина стенки от 3 до 5 мм в зависимости от диаметра. Используются полипропиленовые изделия как для стояков, так и для отводящих линий от сантехнических приборов.

Так же есть еще и более габаритные полипропиленовые аналоги, которые используются для прокладки внешних стоков. Так например продукты известных марок Pragma и  Korsis могут иметь диаметр от 110 мм до 1,2 метра.

Виды канализационных ПВХ труб и переходников

В зависимости от того, на каком отрезке магистрали будет использоваться изделие, выделяют:

1. Облегченные трубы SN-2, используются на участках с наименьшими нагрузками: при прокладке бытовой канализации в помещении, а также в жилых зонах, где отсутствует транспортная нагрузка.
2. Более плотные трубы SN-4 применяются для прокладки канализации под автодорогами с умеренным транспортным движением.
3. Промышленные трубы SN-8 предназначены для использования в квартальных и городских магистралях канализации, на производстве, а также на участках с интенсивной транспортной нагрузкой.

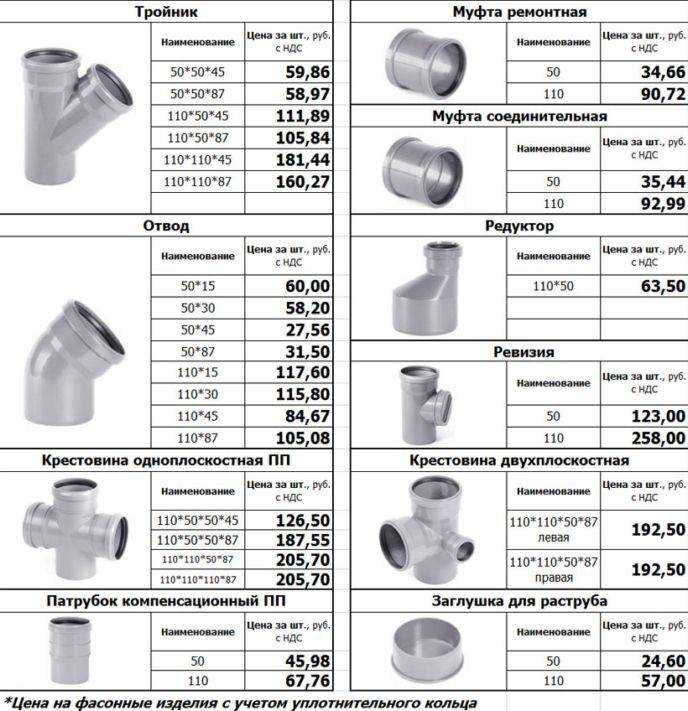

При монтаже ПВХ канализации применяются не только трубы, но и различные фасонные изделия:

• повороты, позволяющие менять направление трубопровода,
• тройники и крестовины для разводки,
• редукторы, позволяющие соединять между собой изделия разного диаметра,
• компенсаторные патрубки для уменьшения влияния линейного расширения на трубопровод,
• всевозможные муфты, хомуты и так далее.

Желательно, чтобы трубопровод имел как можно меньше изгибов и разветвлений. С одной стороны, это существенно снизит затраты, а с другой, обеспечит большую стабильность всей конструкции.

Бетонные и железобетонные трубы

Это тяжёлая артиллерия. Такой материал для канализации используют в промышленных зданиях: для заводов или очистных сооружений.

Септик из бетонных колец

Преимущества:

• устойчивость к механическим нагрузкам,
• долговечность,
• неподверженность коррозии,
• дешевизна.

Недостатки:

• большой вес,
• сложность монтажа,
• шероховатая внутренняя поверхность.

Бетон — дешёвый, долговечный и устойчивый материал. Но применять его для строительства частной домашней канализации неоправданно: едва ли там будут настолько высокие нагрузки, разве что для организации септика. А перевозка и монтаж труб обойдутся дорого и пройдут долго. Например, место укладки подготавливают: дополнительно уплотняют грунт. Бетон и железобетон подходят для строительства септиков. Бетонные кольца крепкие и долговечные, поэтому септик, вероятнее всего, не придётся менять несколько десятков лет.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

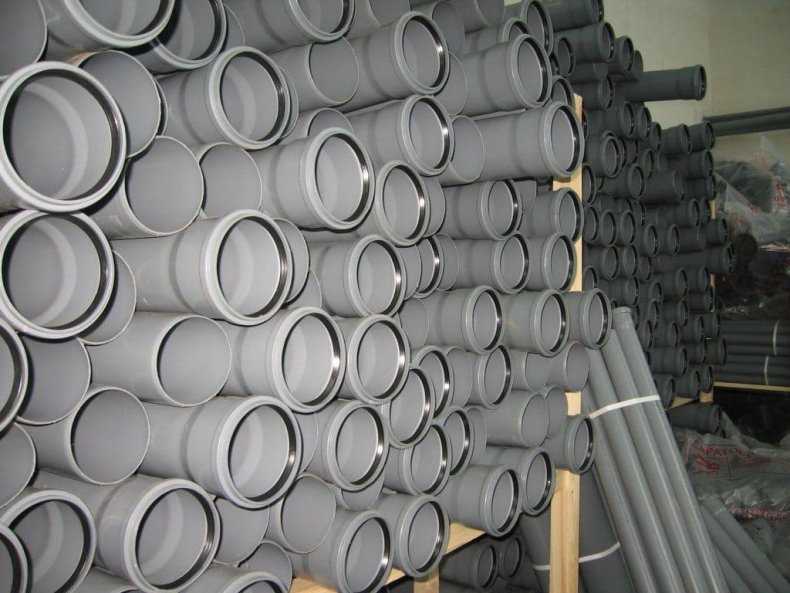

Труба канализационная ПВХ

Достоинства:

• долгий срок службы,
• отсутствие зарастания,
• устойчивость к воздействию кислот,
• устойчивость к износу,
• лёгкость.

Недостатки:

• неработоспособность при температурах ниже −10°С,
• деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода. Для соединения трубы вставляются друг в друга: на одном конце трубы раструб с резиновым кольцом, а на другом фаска, которая плотно вставляется в этот раструб. Внутренняя поверхность ПВХ-труб идеально гладкая, поэтому они редко засоряются и не зарастают.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.
