Как сделать облицовку кирпичом при ширине фундамента 0,4м?

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

Облицовочный слой

Двухрядная кладка состоит из двух рядов – облицовочного слоя и внутренней несущей стены. Облицовочный слой нельзя загружать строительными элементами и другой нагрузкой. Этот слой больше является для защиты от атмосферных воздействий и служит элементом оформления здания.

Облицовочный слой из клинкерной плитки

Облицовочный слой необходимо фиксировать через определенные промежутки. Его масса и возникающие в связи с этим равнодействующие силы передаются на внутреннюю несущую стену. Кроме этого, усиление жесткости облицовочному слою для противодействия ветровым и изгибающим нагрузкам передается так же от несущей стены строения. Именно поэтому обе кладки стены соединяются между собой анкерными креплениями для обеспечения воздушной прослойки и присоединения облицовки к кирпичной кладке.

Крепление консоли

В консольную систему крепления облицовочной кладки входят: анкерные шины для крепления консолей к несущей стене и консоли для крепления облицовочного слоя (см. рисунок ниже).

Проектирование облицовочной кладки выполняется в индивидуальном порядке. Оно обычно различается по толщине воздушной прослойке и изоляционному материалу, по оформлению элементов. Наряду с обычной стеной оформляются и такие элементы, как швы, перемычки и углы.

Крепление кирпичной перемычки (консоли)

Для разных случаев предусмотрены многочисленные разновидности изделий и подходящих держателей кирпичной кладки на ребро. Каждая консоль гарантирует крепление одного или сразу нескольких облицовочных элементов. Многие типы изделий выпускаются в двух видах: для крепления со смещением по высоте и для крепления на одной высоте.

Крепление консоли со смещением по высоте рекомендуется применять, например, в цокольной зоне – когда гидроизоляция не может прерываться и должна находится выше уровня крепления консоли.

Двухрядная кладка

Двойной слой кладки с утеплением

Толщина воздушной прослойки и изоляционного слоя у различных фасадов разные. Расстояние между облицовочным слоем и несущей стеной равно сумме толщины воздушной прослойки и толщины изоляционного слоя. Чем больше эта величина для облицовочного ряда стены, тем должна быть больше длина кронштейна консоли для облицовки.

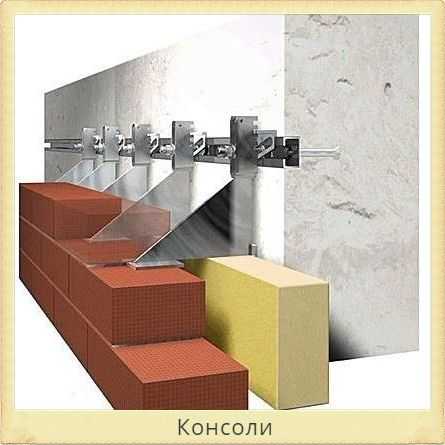

Консоли для облицовочной кладки

Консоли для облицовочных кладок гарантируют расстояние между стеной и облицовкой в пределах 40-160 мм. В связи с этим они изготавливаются разными размерами от 140 до 240 мм. Если расстояние меньше 40 мм, то применяют уголковые консоли. Для разных случаев нагружения рассчитаны свои консоли для облицовки, предусмотренные на ступени нагрузки 3,5; 7,0 и 10,5 кН.

Крепление консолей для облицовочного слоя к анкерным шинам, замурованным в строительные элементы из бетона, не вызывают больших затрат. При таких случаях используются анкерные шины из высококачественной нержавеющей стали. В качестве альтернативного варианта можно использовать дюбеля, имеющие соответствующие сертификаты.

При этом дюбеля различают: для анкерного крепления в зоне сжатия или крепления в бетоне без трещин и дюбеля для анкерных креплений в бетоне с трещинами в зоне растяжения. При работе с ними необходимо соблюдать все требования указанные заводом-изготовителем в сертификате. При анкерном креплении в бетоне без трещин целесообразнее использовать соединительные анкера Upat-UKA 3. Можно также использовать крепление равнозначных дюбелей, например, много-конусные соединительные анкера UMV, которые рассчитаны для крепления в бетоне с трещинами и без.

Консоли для крепления облицовочной кладки

При помощи установленных в головной части консоли специальной стальной пластины с наклонным отверстием или регулировочного болта, консоли можно перемещать в вертикальном направлении в пределах 40 мм. Это придает точности установки. Смещение по горизонтали обеспечивается за счет анкерной шины.

Крепление облицовки

Минимальная толщина облицовочного слоя кладки составляет 90 мм. Облицовочный ряд по полной длине должен иметь опору по всей грани. При опирании с промежутками (на консолях) все кирпичи по плоскости крепления должны иметь опору с обеих сторон.

Облицовочную кладку толщиной в 120 мм необходимо закреплять по высоте с интервалами не больше 12 м. Если облицовочный ряд кладки 120 мм по высоте выше двух этажей либо он закрепляется через каждые два этажа, то он может выходить за пределы опоры, но не больше чем на треть своей толщины.

Наружный ряд кладки, имеющий толщину меньше 120 мм, должен фиксироваться по высоте с интервалом не больше 6 м. На строениях с высотою до 2-х этажей можно выполнить фронтальный треугольник высотою примерно в 4 м без вспомогательного крепления. Наружные ряды кладки могут выходить за пределы опоры не больше чем 15 мм.

Усиление проемов

Любой проём в облицовочной стене является концентратором напряжений и при отсутствии усиления конструкции со временем в углах таких элементов появляются трещины, распространяющиеся дальше под углом равным примерно 45 о . Чтобы избежать разрушения облицовки по описанному сценарию, строительство декоративного фасада должно предусматривать закладку в швы между кирпичами усиливающих элементов. Конструктивно такие элементы представляют собой два параллельных металлических прута диаметром 5 мм, расстояние между которыми зависит от ширины кладки, а связь осуществляется за счет профилированного прута аналогичного сечения соединяемого точечной сваркой. В качестве материла прутка допускается использовать оцинкованную сталь, так как элемент полностью заделывается в шов и находится в щелочной среде кладочного раствора.

Укладка подобных усилений производится на консоли, закрепляемые на поверхности пеноблоков или иного материала несущей стены и используемые для обустройства компенсационных швов, позволяя отказаться от последних или существенно увеличить величину шага. Обрамив проемы в фасаде при помощи подобных усиливающих элементов и подвесив первый ряд над окнами или дверьми при помощи специальных «стремян», удается придать конструкции жесткость и избежать растрескивания облицовки.

Описанная система усиления является новшеством, успешно заменяющим в последние годы железобетонную балку, которую повсеместно используют для усиления проемов, путем укладки сверху. Длина такой балки должна быть больше, чем усиливаемый проем, а концы заделываются в кирпичную кладку. Использование подобного конструктивного элемента портит внешний вид фасада, нарушая целостность картины, собранной из облицовочного кирпича, и поэтому не рекомендуется к использованию.

Как производится кладка облицовочного кирпича частного дома своими руками + фото

03.11.2017 96 Просмотров

Поиски облицовочного материала, максимально приближающегося по своим эксплуатационным характеристикам к идеалу, неминуемо приведут к облицовочному кирпичу.

Солидность, прочность и устойчивость ко всем видам внешних воздействий делают этот материал настолько опережающим всех своих конкурентов, что любое сравнение выглядит некорректным.

Внешняя отделка, которая прочнее, чем материал стен, не требует никаких дополнительных аргументов в свою пользу.

Облицовочный кирпич в некотором смысле может уступать другим видам облицовочных материалов по декоративным качествам, хотя и в этом смысле ситуация уверенно движется в сторону выравнивания шансов.

Все недостатки материала являются, скорее, особенностями и не вызывают желания отказываться от его использования.

Компенсация температурного расширения стены

Колебания температур в различных регионах страны могут достигать от +50 до -50 о С, а иногда и в более широком интервале, что неизбежно приводит к изменению линейного размера кирпича и относительным смещениям облицовки на величину до 0,1 мм на каждый погонный метр кладки. Чтобы обеспечить целостность облицовочного слоя, при строительстве должны быть предусмотрены компенсационные швы, заполненные эластичным полимерным материалом в виде жгута способного к многократному сжатию и расширению. Оптимальный режим компенсации достигается за счет сетки расшивок в горизонте и по вертикали.

Разметка вертикальных температурных швов зависит от стороны света, к которой обращен фасад здания, в частности:

западный фронтон расшивается через каждые 7–8 метров;
южную стену надлежит снабдить швами, отстоящими на 8–9 метров друг от друга;
восточный фасад снабжается компенсационными зазорами с шагом 10–12 метров;
северная сторона здания требует расшивки через 12–14 метров.

Расстояние между температурными швами, расположенными в горизонтальной плоскости, определяется шириной кирпича и характером его опирания на фундамент, а именно:

При толщине кладки в 120 мм и полном опирании кирпича на основание, швы можно разносить не более, чем на 12 метров.
При фасаде толщиной 120 мм, опирающемся на фундамент не всей плоскостью кирпича, расстояние между температурными зазорами должно быть в интервале 6–8 метров.
Уменьшение ширины элементов облицовки до 60 мм, даже при полном опирании, требует расшивки через каждые 4 метра по вертикали.

Выбор местоположения швов

Температурные зазоры выполняются с регламентированными интервалами для длинных и высоких стен, а также при изменении геометрии несущей стены, в частности:

в углах зданий;
для ступенчатых оснований;
при наличии уступов в профиле фасадов;
в местах расшивок конструкционного слоя, то есть там, где предусмотрены зазоры в железобетонном монолите или кладке из пеноблоков/кирпича.

Исполнение компенсационных зазоров

Вертикальную щель выполнить достаточно просто, для этого достаточно при строительстве оставить незаполненным зубчатый шов между сопрягаемыми частями фасада или выполнить его прямым, разрезав каждый второй кирпич в кладке пополам.

Выполнить зазор в горизонтальной плоскости сложнее и потребуются для этого специальные консоли, представляющие собой металлические уголки, усиленные «косынками», которые крепятся к поверхности пеноблоков или иного материала несущей стены. Вертикальная часть такого уголка прижимается к конструкционному слою или утеплителю, а горизонтальная полка совпадает с компенсационным швом и на неё производится укладка вышележащего ряда облицовочных кирпичей.

Виды кирпичей и какой из них наиболее оптимален

Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.

Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.

Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич. Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.

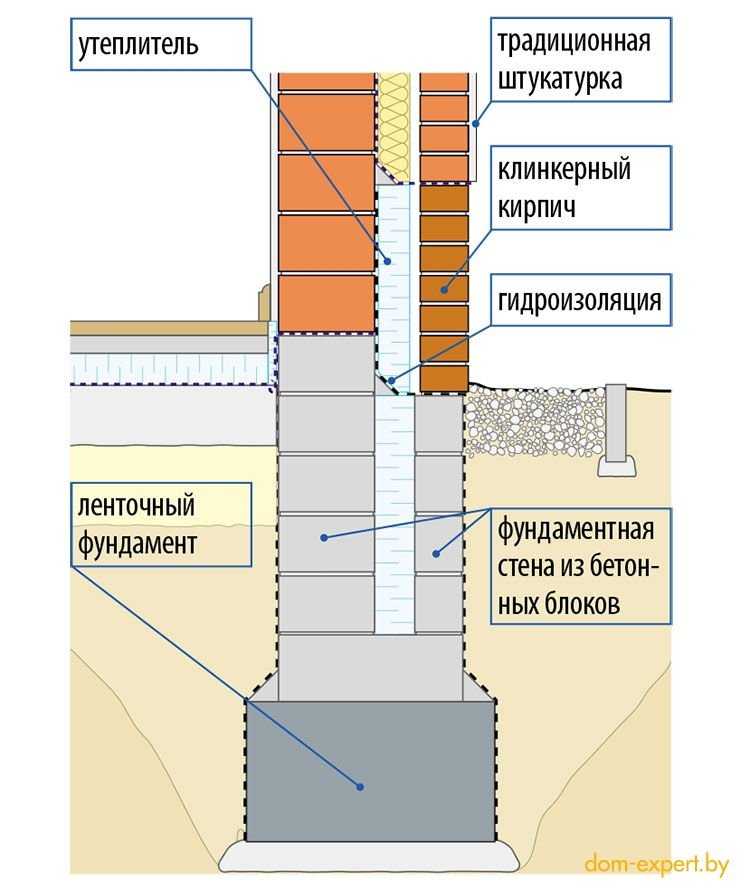

Конструкция облицовочных фасадов

Облицовочным фасадом называется отдельный элемент здания или дома, собранный из конструкционных декоративных материалов и имеющий привязку к основному массиву, который может быть выполнен из монолитного железобетона, либо собран из кирпича или пеноблоков. Выполняя декоративную функцию, облицовка зданий не несет на себе существенных нагрузок в виде перекрытий, которые воспринимает основная стена, а связи облицовочного и конструкционного слоя необходимы для выдерживания ветровых нагрузок и обеспечения стабильного положения.

Так как облицовка и основная стена дома не связываются между собой посредством раствора и часто имеют разные параметры паропроницаемости, отсутствие вентиляционного зазора неизбежно приведет к переувлажнению пенобетона, образованию плесени и преждевременному разрушению конструкции стены. Чтобы избежать этого и обеспечить вековой срок службы декоративного кирпича, гарантируемый производителями, необходимо обустройство вентиляционного зазора и системы отвода конденсата и атмосферной влаги. Такой зазор можно не делать только в том случае, если паропроницаемость пеноблоков будет больше чем у кирпичной облицовки. Для этого необходимо использовать блоки плотностью более 1000 кг/м3, но для строительства их используют редко — это в большинстве случаев экономически нецелесообразно.

Вентилирование стен

Рекомендуемое расстояние, на которое внешняя стена дома должна отстоять от облицовочного слоя должна составлять не более 100 мм, а при обустройстве дополнительной теплоизоляционной прослойки, облицовка должна отстоять от внешней её поверхности не более, чем на 40 мм. Выдержав указанные расстояния, можно гарантировать, что пары теплого воздуха, поступающие по направлению изнутри дома наружу, сконденсируются и стекут по внутренней поверхности декоративного кирпича. Очевидно, что влагу из вентиляционного зазора надлежит отводить, а чтобы это выполнить, отделочная кирпичная кладка дома должна быть оснащена дренажными устройствами.

Отвод конденсата и атмосферной влаги из пространства между облицовочным и конструкционным слоями можно организовать, применив два типа устройств:

Штатные пластиковые закладные элементы, снабженные изнутри наклонным желобом для стока влаги и шторками на лицевой стороне, расположенными под углом, позволяющим жидкости выходить наружу, но исключающим попадание осадков и насекомых извне.
Самодельные элементы, представляющие собой цилиндры, свернутые по длинной стороне из нейлоновой армирующей сетки с размерами 650х200 мм и вставленные в вертикальные швы отделочной стены дома.

Чтобы конденсат беспрепятственно покидал вентиляционный зазор, а стена оставалась изнутри сухой, необходимо обустройство гидроизолирующих фартуков под нижний ряд кладки, между кирпичом и фундаментом, и над каждым проемом.

Позиционирование дренажей

Чтобы обеспечить беспрепятственную естественную конвекцию воздуха в вентиляционном зазоре, необходимо располагать дренажные устройства на одной вертикальной оси с шагом не более 6 метров, но не менее двух. Первая вставка устанавливается непосредственно на битумизированный фартук между фундаментом и первым рядом отделочного кирпича, а последняя в самом верхнем ряду. Для оптимального отвода влаги гидроизоляцию желательно закладывать в горизонтальный шов между пеноблоков или кирпичей несущей стены.

Первая вертикальная ось формируется на расстоянии не менее 250 мм от угла дома, и далее с шагом до 1 метра, а дополнительные вертикали, обусловленные наличием проемов, позиционируются не ближе 25 см от их краев.

Как рассчитать количество кирпича

Расчет количества материала производится исходя из параметров цоколя.

Его высота всегда кратна целому числу рядов, а ширина соответствует обычным типам кладки:

В полкирпича (120 мм). На 1 м2 кладки (с учетом швов) уходит 51 штука стандартного одинарного кирпича.
В кирпич (250 мм). 102 кирпича на 1 м2.
В полтора кирпича (380 мм). 153 шт/м2.
В два кирпича (510 мм) 204 шт/м2 и т.д.

Необходимое количество кирпича можно рассчитать по площади ленты, руководствуясь приведенными нормативами.

Можно подойти к решению вопроса иначе и сосчитать количество брикетов поштучно, разделив длину ленты на длину одной штуки и умножив на количество кирпичей в толщину кладки и затем умножив на число рядов.

Для тех, у кого нет времени или желания заниматься подсчетами, моет быть полезен онлайн-калькулятор.

Их много, все они действуют по единому принципу — в соответствующие окошечки вводятся собственные данные — длина ленты, ширина, прочие исходные данные.

В результате получается нужное значение с учетом величины и других особенностей выбранного типа кирпича.

Что такое свес?

Такое свисание предупреждает застаивание воды между фундаментом и началом стены, а также защищает тонкие стены и подвал от холода. Выступающий участок требует защиты (гидроизоляция и слив), так как он разрушается под действием атмосферы и подвержен механическим повреждениям. Цоколь часто выкладывают камнями, плиткой, придают интересный вид. Используют такие виды облицовки:

Каркасная. Целесообразно производить после утепления, но кронштейны установить до, потом легче устанавливать каркас. Крепятся брусья, используется цокольный сайдинг и выполняется облицовка.
Бескаркасная. На утеплитель наносится клей и прикрепляется плитка или любой другой материал, по желанию, затем поверхность выравнивается. После облицовки закрепляется водоотлив.

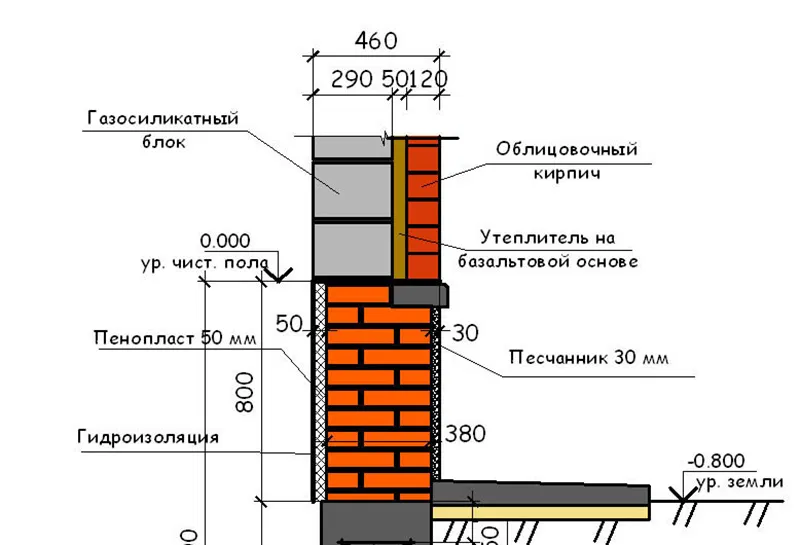

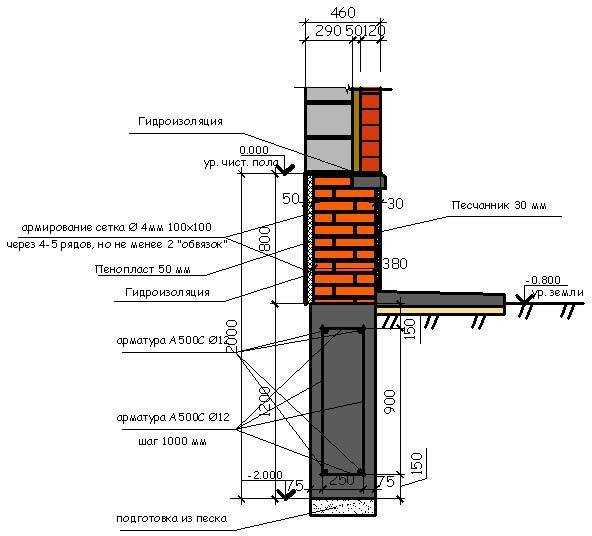

Технология кладки цоколя кирпичом

Кладка кирпича на поверхность фундамента должна выполняться с учетом некоторых правил, что обеспечит высокое качество создаваемой конструкции.

Подготовка необходимых материалов

Кладка кирпича на цоколь

Готовить раствор нужно непосредственно перед выполнением основных работ. Его необходимо использовать в течение 3 часов, поскольку он быстро твердеет и теряет свои свойства. Готовку цементно-песчаного раствора можно осуществлять в бетономешалке или сделать все вручную.

Берут подходящего размера таз и засыпают песок и цемент (4:1), используя специальную растворную лопату. После перемешивания сухих компонентов добавляется вода и 2–3 капли жидкого мыла (придаст раствору дополнительную пластичность). Все ингредиенты тщательно перемешивают, чтобы получить смесь с однородной консистенцией.

Специалисты рекомендуют предварительно замочить кирпич в обычной воде на 15 минут. Кладка такого материала будет происходить намного легче и позволит без проблем устранить мелкие дефекты, появляющиеся во время работы. После предварительного замачивания материала получаются швы, которые будут намного крепче обычных. Это достигается отсутствием проникновения капиллярной влаги из раствора в кладку.

Технология выполнения кладки кирпича

Для качественной кладки кирпича следует использовать следующую инструкцию:

Виды кладки кирпича

Вначале выставляются углы, которые должны находиться на одном уровне. Между ними натягивается шнур для кладки следующих кирпичей.
Раствор для нижнего ряда наносится непосредственно на рубероид, распределяется кельмой, чтобы он не доходил до краев на 2–3 см.
Толщина шва обычно составляет 12 мм, а при армировании достигает 16 мм (применяют металлическую сетку).
Угол формируют с двух кирпичей, уложенных под прямым углом. Для надежной фиксации используется строительный молоток.
Лишний раствор удаляется кельмой. Он наносится на боковые грани красного кирпича для формирования вертикальных швов.
Положение каждого кирпича проверяется при помощи уровня и отвеса.
Все элементы кладки тщательно прижимаются к поверхности, что обеспечивает надежность создаваемой конструкции.
Кирпичи на углах укладывают на несколько рядов выше, что позволяет натягивать между ними шнур для формирования всей кладки.
Во время работы качество кладки углов проверяется угольником, уровнем и отвесом.

Допустимые погрешности:

в вертикальной плоскости до 10 мм;
в горизонтальной – 5 мм.

При выявлении небольших дефектов их можно устранить при помощи варьирования толщины шва. Но если перепады по уровню большие, избавиться от них таким способом невозможно

Поэтому в процессе кладки каждого ряда необходимо уделять должное внимание каждому кирпичу. Особенно тщательно нужно формировать углы, которые влияют на качество всей конструкции

Видео по теме: Как правильно класть кирпич

https://youtube.com/watch?v=sGE2TKsrNjs

Подборка вопросов

Михаил, Липецк — Какие диски для резки металла использовать?
Иван, Москва — Какой ГОСТ металлопроката листовой стали?
Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
Валерий, Москва — Как выковать нож из подшипника своими руками?
Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

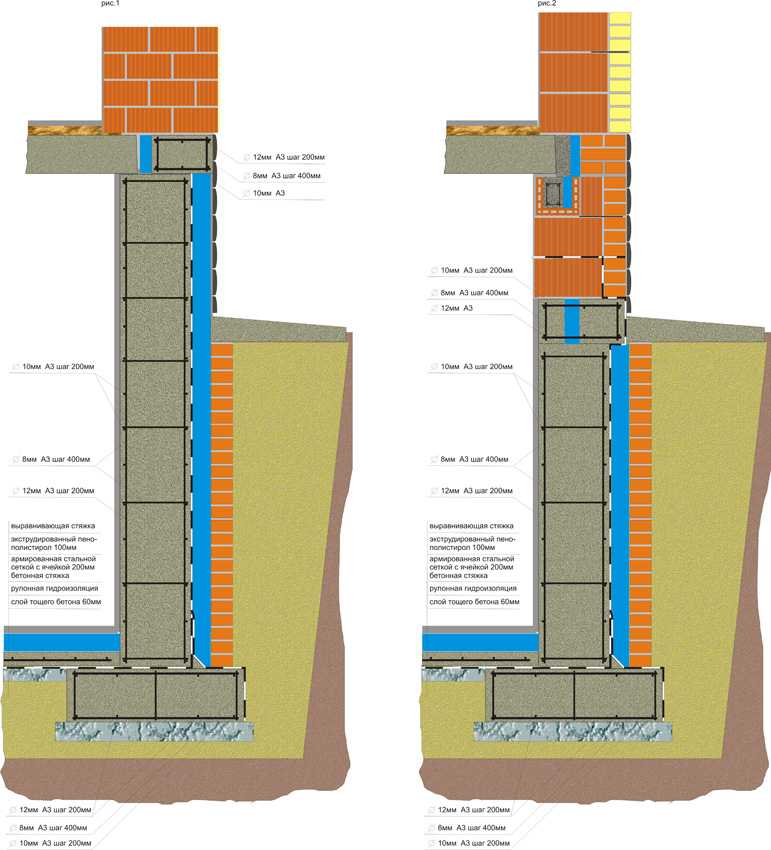

Этапы расширения монолитного фундамента

Этот вид основания наиболее распространен для каменных домов. И технология расширения имеет следующий алгоритм:

Рассчитывают размер расширения. Для облицовки с утеплением он равен размеру тычка облицовочного кирпича (стандарт керамического вида — 120 мм), плюс толщина плиты утеплителя, плюс вентилируемый зазор (согласно СП23-101-2004 — не менее 60 мм).
Роют яму до пятки основания и определяют глубину заложения фундамента.
Рассчитывают количество бетона, щебня и песка для засыпки подушки, строганой доски и бруса для опалубки, арматуры для анкеровки и обустройства силового каркаса расширения. Завозят на участок необходимые материалы и инструмент.
Снимают отмостку по периметру здания. А при наличии кольцевого или пристенного дренажа, демонтируют трубы и колодцы.
Роют траншею ниже глубины заложения основного фундамента. Величина дополнительного углубления дна должна быть равной толщине песчано-щебеночной подготовки. Ширина траншеи по отношению к величине расширения фундамента должна быть с запасом 40-60 см — это необходимо для нормальной установки опалубки и укладки дренажных труб.
Очищают стенку основного фундамента от грунта и гидроизоляции. Счищают верхний слой бетона с помощью бурчарды — это создаст необходимую для «холодного шва» шероховатость поверхности.
Размечают стенку фундамента и бурят отверстия для анкеров.
Вбивают и заклинивают отрезки арматуры или заливают их специальными растворами (химическая анкеровка).

Трамбуют дно траншеи с небольшим уклоном от фундамента.
На слабых и просадочных грунтах насыпают щебень мелкой и средней фракции слоем 5-10 см. Выравнивают и трамбуют.
Засыпают слой песка не менее 10 см (обязательно для всех видов грунта). Выравнивают, смачивают и трамбуют.
Монтируют опалубку, дополнительно усиливают внешнюю стенку распорами. Укладывают в опалубку плотный полиэтилен или рубероид — это не даст воде уйти из бетона во время его созревания.
Формируют из арматуры каркас. Вяжут к выпускам анкеров.
Наносят на поверхность стенки фундамента битумный праймер или грунтовку типа «бетонконтакт» — это улучшит сцепление старого и вновь заливаемого бетона.
Завозят бетон расчетной марки, заливают расширение фундамента, уплотняют глубинным вибратором.
Оставляют бетон созревать до набора расчетной прочности (28 дней в нормальных условиях).
Снимают опалубку. Делают гидроизоляцию фундамента.
При наличии по проекту дренажной системы, закладывают по периметру траншеи трубы с уклоном в сторону дренажного колодца.
Проводят обратную засыпку грунта.
Приступают к облицовке фасада кирпичом.

Заключительный этап — отделка цоколя и обустройство отмостки.

Проводим гидроизоляцию строительной площадки

Гидроизоляция служит для выполнения таких функций:

защита от всевозможных неблагоприятных ситуаций;
укрепление строительной площадки;
защищает от влияния влаги, которая может превышать уровень стен конструкции.

Гидроизоляция помогает устранить полости при возведении фундамента. Защищает от возможной пропускной возможности само сооружение в целом. Лучше всего гидроизоляцию проводить не только горизонтальную, но и вертикальную, то есть между основанием и цоколем.

Существуют такие способы гидроизоляции:

Обшивка мягкой резиной уровня.
Фиксация мастикой нескольких слоев рубероида.

Использование этих способов гидроизоляции, защищает стройматериал от воздействия влаги и нарушения герметичности цоколя.

Наименование	Краткие эксплуатационные показатели
Керамический полнотелый	Водопоглощение ≤ 12%, прочность ≥ М100, морозостойкость не менее F50. Используется наиболее часто, универсального применения. Лицевую поверхность обязательно следует защищать от негативного воздействия атмосферных осадков.
Керамический пустотелый	Водопоглощение ≤ 16%, прочность ≥ М150, морозостойкость не менее F50. применяется для цоколей легких зданий без наличия железобетонных плит перекрытия. Внешнюю поверхность обязательно нужно штукатурить цементно-песчаным раствором или облицовывать прочными материалами. Боится механических повреждений.
Клинкерный	Водопоглощение ≤ 5%, прочность ≥ М250, морозостойкость не менее F100. По всем техническим параметрам превосходит керамические образцы. Рекомендуется использовать во время кладки цоколя шириной два и более кирпича в качестве внешнего лицевого ряда. Поверхность цоколя такого варианта нет надобности дополнительно отделывать различными строительными материалами. Недостаток клинкерных кирпичей – высокая стоимость.

Несущие элементы проемов

При вычислении несущих элементов над дверными и оконными проемами стоит исходить из пониженной нагрузки на стены, так как свыше уровня крепления образуется эффект самонесущего свода. В таких случаях в качестве облегченного свода можно соорудить равносторонний треугольник над несущими элементом. Обязательным условием здесь являются отсутствие сверху и по бокам несущего элемента лишних проемов и надлежащая высота кладки (H > h + 0,25 м). Кроме этого должна быть возможность восприятия бокового сдвига свода. Вот поэтому и не делают с боковой стороны швы.

Перемычки для проемов

Для простейшего перекрытия проемов в роли перемычек чаще всего используется стальной уголок либо швеллер
. Размеры уголка или швеллера принимаются в зависимости от перекрываемого проема либо ознакомится с таблицей ниже. С небольшой поправкой этой таблицей можно воспользоваться и при выборе перемычек для рядовых кирпичных кладок.

Перемычки для проемов из уголка или швеллера перед кладкой на них кирпича должны быть подперты снизу деревянными подпорками (одной или двумя в зависимости от размера проема). Эти подпорки будут препятствовать изгибу под тяжестью . Их удаляют только после того, как раствор в кладке полностью схватится и обретет фундаментальную прочность, то есть кладка над перемычкой станет самонесущей
.

Для анкеровки перемычек
заводского изготовления над оконными проемами, которые нельзя укреплять по сторонам (из-за вертикального шва), можно воспользоваться специальными проволочными кронштейнами (как показано на рисунке ниже). На этих кронштейнах можно зафиксировать как перемычки заводского изготовления, так и самодельного производства.

Как это работает?

В кирпичах высверливаются отверстия, в которые вставляются стержни арматуры
. Стержни закрепляются специально выгнутыми хомутами, которые, в свою очередь, фиксируются зацеплением к стальному уголку. Таким образом, снизу к стальным перемычкам прикрепляются перемычки кирпичные, а уже поверху перемычек выкладывается кирпичная кладка.

Чтобы такие перемычки не прогибались, они усиливаются двумя или более консольными анкерами
. В связи с тем, что в конструкцию включены консольные анкера, появилась возможность вертикальной и горизонтальной регулировки. Такие перемычки заводского или самодельного производства можно устанавливать с ювелирной точностью. Для большей жесткости перемычки на концах стержней можно нарезать резьбу и при сборке затягивать гайками – перемычка выйдет как одно целое.

Оформленный при помощи облицовочной кладки фасад
откроет перед проектировщиком безграничные возможности. Расположение швов облицовочной кладки, структура и выбор материала указывает на образ строения. Все эти факторы производят особое влияние друг на друга и на конструктивность несущих строительных частей здания.
