Сжимы для рубленных стен: что это такое

ГЭСН 10-01-009-01

Установка сжимов для рубленых стен

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 10-01-009-01

Наименование	Единица измерения
Установка сжимов для рубленых стен	100 м сжимов
Состав работ
01. Установка сжимов с постановкой болтов.

ЗНАЧЕНИЯ РАСЦЕНКИ

В расценке указаны прямые затраты работы на период марта 2014 года для города Москвы, которые рассчитаны на основе нормативов 2014 года с дополнениями 1 путём применения индексов к ценам используемых ресурсов. Индексы применялись к федеральным ценам 2000 года.
Использованы следующие индексы и часовые ставки от «союза инженеров-сметчиков»:
Индекс к стоимости материалов: 7,485
Индекс к стоимости машин: 11,643
Используемые часовые ставки:
В скобках указана оплата труда в месяц при данной часовой ставке.
Часовая ставка 1 разряда: 130,23 руб. в час (22 920) руб. в месяц.
Часовая ставка 2 разряда: 141,21 руб. в час (24 853) руб. в месяц.
Часовая ставка 3 разряда: 154,46 руб. в час (27 185) руб. в месяц.
Часовая ставка 4 разряда: 174,34 руб. в час (30 684) руб. в месяц.
Часовая ставка 5 разряда: 200,84 руб. в час (35 348) руб. в месяц.
Часовая ставка 6 разряда: 233,96 руб. в час (41 177) руб. в месяц.

Перейдя по этой ссылке, Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года.
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

ТРУДОЗАТРАТЫ

№	Наименование	Ед. Изм.	Трудозатраты
1	Затраты труда рабочих-строителей Разряд 3	чел.-ч	117
Итого по трудозатратам рабочих	чел.-ч	117
Оплата труда рабочих = 117 x 154,46	Руб.	18 071,82
Оплата труда машинистов = 52,67 (для начисления накладных и прибыли)	Руб.	52,67

График производства работ. Автоматическое построение по смете.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед.Руб.	ВсегоРуб.
1	330206	Дрели электрические	маш.-ч	3,51	22,7	79,68
2	400001	Автомобили бортовые, грузоподъемность до 5 т	маш.-ч	0,39	1014,92	395,82
Итого	Руб.	475,50

РАСХОД МАТЕРИАЛОВ

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед.Руб.	ВсегоРуб.
1	101-1714	Болты с гайками и шайбами строительные	т	0,146	67664,47	9 879,01
2	101-1805	Гвозди строительные	т	0,00307	89655,33	275,24
3	102-0028	Бруски обрезные хвойных пород длиной 4-6,5 м, шириной 75-150 мм, толщиной 100, 125 мм, II сорта	м3	1,05	14820,3	15 561,32
4	102-0044	Доски обрезные хвойных пород длиной 4-6,5 м, шириной 75-150 мм, толщиной 16 мм, II сорта	м3	0,04	12462,52	498,50
Итого	Руб.	26 214,07

ИТОГО ПО РЕСУРСАМ: 26 689,57 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 44 761,39 Руб.

Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. перейдя по этой ссылке

Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах марта 2014 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.

Сжатие стен: технология, влияние на строительство и преимущества

Основной метод сжатия стен – использование специальных инструментов, таких как гидравлические прессы или молотки. С помощью этих инструментов материал стен сжимается, уплотняется и становится более прочным.

Преимущества сжатия стен:

1. Улучшение прочности стен.

2. Увеличение устойчивости здания к нагрузкам и внешним воздействиям.

3. Повышение уровня звукоизоляции.

4. Улучшение энергетической эффективности здания.

5. Снижение вероятности развития трещин и повреждений.

Сжатие стен влияет на процесс строительства, ускоряя его и снижая количество требуемых материалов. Это позволяет сэкономить время и средства, а также повысить качество и надежность здания.

Однако, необходимо учитывать, что сжатие стен требует профессиональных знаний и навыков, поэтому для выполнения этой работы лучше обратиться к опытным специалистам.

Каркасные стены

Каркас стены лучше всего собирать на земле у места установки и затем, обшив с одной стороны досками, устанавливать, поворачивая при подъеме вокруг нижней обвязки.

Если установка предварительно собранного на земле каркаса по каким-либо причинам невозможна, производят его сборку иэ отдельных деталей на фундаменте здания.

Уложив нижнюю обвязку, устанавливают по отвесу условие СТОЙКИ и, точно выверив их положение, укрепляют временными дощатыми подкосами. Используя угловые стойки в качестве маячных, ставят промежуточные стойки, скрепив их между собой временными расшивками. После установки стоек по ним с переносных инвентарных подмостей укладывают верхнюю обвязку.

Чистая обшивка стен производится снизу вверх, причем гребни шпунтованных досок всегда должны быть обращены кверху во избежание застаивания дождевой воды в пазах. По этой же причине четверти или скосы досок должны быть обращены наружу. Сплоченные доски не должны иметь просветов и щелей.

При обшивке стен под штукатурку доски шириной более 10-12 см необходимо надкалывать и расклинивать щели надкола клинышками. Кроме того, доски при обшивке стен под штукатурку следует располагать с небольшими (5-7 мм) зазорами.

Стыки досок обшивки надо располагать на стойках каркаса. Доски прибивают в каждом пересечении их с каркасом. Узкие доски (до 10 см) прибивают одним, а широкие — двумя гвоздями. Длина гвоздей должна быть в 2-2,5 раза больше толщины прибиваемых досок.

Отрицательной стороной каркасно-насыпных стен является осадка утеплителя, происходящая со временем, которая может быть устранена примешиванием небольшого количества вяжущих материалов к влажной засыпке, например извести или цемента низких марок, В этом случае засыпка приобретает небольшую прочность, достаточную для ее предохранения от осадки и высыпания.

Если не будут приняты указанные меры, нужно позаботиться о том, чтобы в результате осадки засыпки в стене не образовались пустоты, для чего наверху, у чердачного перекрытия, зазор между наружной и внутренней обшивками оставляют открытым и по мере осадки добавляют засыпку.

Под окнами также приходится добавлять засыпку, для чего предусматривается съемная доска.

Устройство каркасных стен производится звеном из четырех человек: плотника 5-го разряда (звеньевой) и трех плотников 4-го разряда.

От: Пятницкий А., &nbsp

Скрыть комментарии (0)
Похожие темы

Как расширить квартиру: 5 важных требований к новым «стенам»
Отделка стен штукатуркой для имитации каменного сайдинга
Сборка и разборка опалубки. Подвижная опалубка
Сборка и разборка инвентарных лесов и подмостей
Сборка стропил и обрешетки кровель

« Вернуться

Вопросы по сметным расценкам.

Видать не понимают, как им это доказать что это установка сжимов, а не сами сжимы в расценках ФЕр?

Интересно, а если проектировщик применит другой тип зажимов, то что будут делать сметчики? Допустим, провода стояка будут подключаться к сборным шинам. Как они будут убирать лишнее оборудование — «орехи», которое есть в «расценках по установке этажных щитов, например, в ФЕРм08-03-599-10»?

ФЕРм — федеральные единичные расценки на монтаж. Кто им сказал, что щиты будут укомплектованы «орехами»? Ни один щит ими не комплектуется сразу. Схема щита и спецификация в проекте есть?

Спецификация есть, там есть сжимы отдельно. Но сметчики говорят, что сжимы «сидят» в расценке по установке щита. Они из Фер иногда оборудование минусуют и/или меняют на другое, но отдельно дополнительно не берут.

Шифр расценки с расшифровкой какой они применяют? Где указаны эти орехи? В ФЕРм 08-03-599-10 ничего подобного нет.

Пользуйтесь вот этим ресурсом. Нормально формируется ссылка на изображение, вставляете её в сообщение и появляется картинка, которую хотите вставить. Можно использовать встроенное средство на сайте форума для размещения вложений, тоже работает нормально.

Понятно. Сначала идёт шифр по ФЕРм, далее в расшифровке идёт перечисление материалов, которые туда подтягиваются из КСР (Классификатор строительных ресурсов). КСР — это просто классификатор, который структурирует разные типы материалов. Коды КСР попадают в смету не автоматически, туда их помещает сметчик. Перечень ресурсов странный, но видимо, были какие-то соображения на этот счёт у составителя сметы. Поговорите с закупщиками, смогут они по такой смете укомплектовать щиты всем необходимым.

По ПГС-50 тоже позиция интересная.

Источник

Принцип работы сжимов для рубленных стен

Сжимы, также известные как сдвиговые элементы или сдвиги, представляют собой металлические конструкции, используемые для усиления рубленых стен

Они являются важной частью строительного процесса и помогают предотвратить возможные повреждения и деформации

Принцип работы сжимов основан на принципе аналогии со сдвиговыми фитингами, применяемыми в деревообработке. Сжимы состоят из двух основных компонентов: пластины и шурупов. Пластины устанавливаются параллельно рубленой стене и связываются с ней с помощью шурупов.

При установке сжимов необходимо учитывать несколько факторов. Во-первых, необходимо обеспечить достаточное количество сжимов для равномерного распределения нагрузки на всю стену. Обычно сжимы устанавливаются с интервалом около 60 см по горизонтали и около 90 см по вертикали.

Во-вторых, необходимо правильно подобрать размеры и типы сжимов в зависимости от размеров и материала рубленой стены. Кроме того, необходимо учесть факторы влияния сезонных изменений, таких как усадка или расширение древесины.

Одной из особенностей сжимов является их возможность регулировки натяжения. Это позволяет достичь оптимального баланса между усилием сжатия и предотвращением возможных деформаций стены. Регулировка натяжения может осуществляться путем поворота гайки на шурупе.

Использование сжимов для рубленых стен обеспечивает дополнительную жесткость и стабильность конструкции. Они предотвращают вертикальные сдвиги и горизонтальные деформации стены, увеличивая ее прочность и устойчивость к воздействию нагрузок. Кроме того, сжимы помогают сохранить эстетический вид рубленой стены, предотвращая ее разрушение.

Принципы использования сжимов

Во-первых, перед установкой сжимов необходимо подготовить поверхность стены. Она должна быть чистой от пыли и грязи. Если на стене есть штукатурка или состарившийся раствор, его следует удалить.

Во-вторых, сжимы следует устанавливать в местах сосредоточения наибольших нагрузок. Это могут быть углы здания, расположение дверных и оконных проемов, а также места пересечения стен. Такое размещение сжимов позволяет равномерно распределить давление на стену и предотвратить ее разрушение.

В-третьих, выбор сжимов должен быть основан на характеристиках материала стены и требованиях к прочности конструкции. Необходимо учитывать максимальные нагрузки, которые будет выдерживать стена, а также влажность и температурные условия в помещении.

И наконец, после установки сжимов необходимо проверить их надежность и корректность работы. Возможно, потребуется произвести дополнительную регулировку или замену сжимов, если они оказались неподходящими.

Сжимы для рубленых стен являются не только функциональным элементом конструкции, но и декоративным элементом интерьера. Они могут быть выполнены в различных стилях и материалах, чтобы соответствовать общему дизайну помещения.

Важно: перед установкой сжимов рекомендуется проконсультироваться с профессиональными строителями для правильного выбора и расстановки элементов

Оптимальные сжимы для рубленных стен

Основным принципом выбора оптимальных сжимов для рубленых стен является соответствие материалам и условиям эксплуатации конструкции. Каждый материал теряет прочность с течением времени, подвергаясь внешним воздействиям, таким как перепады температур и влажности

Поэтому важно выбрать сжимы, которые будут подходить для конкретного типа материала и условий эксплуатации

Оптимальные сжимы для рубленых стен должны обладать следующими характеристиками:

Прочность. Сжатые вещества должны обладать достаточной прочностью, чтобы устоять перед воздействием внешних сил и нагрузок.
Эластичность. Сжатыми материалами следует быть эластичными, чтобы иметь возможность приспосабливаться к деформациям конструкции и удерживать исходную форму.
Стабильность. Сжимы не должны менять форму или свойства в течение длительного времени. Они должны сохранять свою эффективность и надежность с течением времени.

Правильно подобранные сжимы помогут рубленым стенам выдерживать внешнюю нагрузку, предотвращать трещины и разрушения, а также сохранять свою эстетическую привлекательность

Важно обратиться к специалистам или использовать рекомендации производителей, чтобы выбрать оптимальные материалы для сжимов и максимально увеличить срок службы рубленых стен

Как построить деревянный дом. Все документы

Фундамент деревянного дома

Гидроизоляция дома современными материалами
Гидроизоляция фундамента дома из бревна «дедовским» способом
Цоколь, забирка, отмостка
Устройство подвала в доме из бревна
Материалы и растворы для фундаментов и цоколей
Свайные и плитные фундаменты
Ленточные фундаменты под дом из бревна
Фундаменты столбчатые: деревянные (стулья) и каменные
Фундаменты столбчатые из ж/б столбов; технология ТИСЭ
Подготовка участка под фундамент
Расчет фундаментов деревянного дома

Перекрытия и полы

Дешевый бесшовный пол
Подбор балок перекрытия
Конструкция перекрытий у дымохода
Междуэтажные и чердачные перекрытия
Дощатые полы первого этажа
Полы по грунту; дощатый настил
Как сплачивать доски пола
Двойные (утепленные) полы
Плинтусы, вентиляция, звукоизоляция деревянного пола
Штучный паркетный пол из отходов
Как поддерживать паркетные полы в хорошем состоянии

Окна, двери, лестницы

Клееные конструкции окон
Изготовление, установка оконных коробок
Изготовление оконных переплетов
Сборка окон на винтовых стяжках
Изготовление простых щитовых дверей
Изготовление филенчатых дверей
Дверная коробка, обналичка дверей
Крыльцо деревянного дома
Терраса деревянного дома
Веранда, балкон деревянного дома
Основные требования по возведению лестниц
Приемы сборки деревянных лестниц
Сборка деревянной лестницы

Крыша, кровля

Расчет уклона крыши дома
Варианты стропил
Соединение стропил
Расчет стропил; деревянные карнизы
Требования к обрешетке
Глиносоломенная (глинокамышовая) кровля
Кровля из щепы
Кровля из теса в деревянном доме
Кровля из шифера (волнистых асбестоцементных листов)
Требования к дымоходам

Инструменты, приемы работ

Основной плотницкий инструмент и подготовка его к работе
Крепление, перерубка и отеска бревен; врубка в полдерева
Разметка бруса; выборка четверти, пазов в бревнах
Приемы наращивания, сращивания и соединения бревен
Пиление, строгание, сверление
Верстак; склеивание древесины

Ещё

Заготовка, хранение и антисептирование лесоматериалов
Фанера, разные древесные плиты
Обрезные пиломатериалы из 1м3 бревен; как распилить бревно
Выбор бревна; как определить объем одного бревна
Свойства древесины – что стоит учесть
О древесине и ее породах в строительстве деревянного дома
Как устроить теплоизоляцию деревянного дома
Особенности участка: грунт и уровень грунтовых вод
Какой дом комфортнее: большой или маленький
Влияние климатической зоны и поры года на строительство дома
Чем руководствоваться при планировке дома

Основы сжимов для рубленных стен

Сжимы для рубленных стен – это элементы, используемые в строительстве для распределения нагрузки на рубленые стены. Они являются неотъемлемой частью конструкции и играют важную роль в обеспечении прочности и устойчивости стен. Сжимы позволяют равномерно распределить нагрузку, предотвращая деформацию и повреждение стены.

Основные функции сжимов для рубленных стен:

Поддержка стены. Сжимы служат опорой для рубленых стен, предотвращая их разрушение под воздействием нагрузки и времени. Они способствуют сохранению формы стены и обеспечивают ее статическую устойчивость.
Распределение нагрузки. Сжимы равномерно распределяют нагрузку от перекрытий и других конструкций, таким образом предотвращая появление трещин и деформаций в стене.
Усиление конструкции. Сжимы улучшают прочность рубленых стен и делают их более устойчивыми к механическим и динамическим воздействиям. Они способствуют повышению стойкости стены к распространению трещин и возникновению повреждений.
Эстетическая функция. Сжимы могут выполнять и декоративную роль, придавая рубленой стене особый вид и уникальность. Использование различных форм, размеров и материалов сжимов позволяет создать оригинальный дизайн стены.

Виды сжимов для рубленых стен:

Деревянные сжимы. Используются изготовленные из дерева бруски или бревна. Их главное преимущество – натуральность и экологичность материала. Они хорошо вписываются в интерьер рубленного дома, однако требуют дополнительной обработки и защиты от влаги и грибков.
Металлические сжимы. Изготавливаются из стали или других металлов. Они обеспечивают высокую надежность и прочность, а также долговечность, не требуя особого ухода. Металлические сжимы часто имеют регулируемую конструкцию, что позволяет легко настраивать их под нужные размеры стены.

Сжимы для рубленых стен являются важной составляющей конструкции и необходимы для обеспечения прочности и стабильности стен. Выбор материала и типа сжима зависит от предпочтений владельца и особенностей конкретного строительства

Бревенчатые стены

Заготовленные тем или иным способом бревна собирают на месте заготовки в сруб; при этом производится подгонка всех сопряжений и установка части шипов. Если заготовка сруба ведется в стороне, то отдельные бревна сруба тщательно размечают, перевозят на место установки и там окончательно собирают по разметке. При каменном цоколе окладной венец изолируется от его поверхности просмоленной доской.

При сборке сруба между венцами прокладывают слон ппклн или мха.

Слой пакли делают шире паза, чтобы он свешивался на 3 — 5 см в каждую сторону. После окончания сборки всего здания стены оконопачивают, т. е. свешивающиеся края пакли вбивают внутрь паза с помощью конопатки и деревянного молотка; при необходимости добавляют новую паклю.

С течением времени рубленые стены дают осадку вследствие уплотнения пакли или мха между бревнами (полная осадка стен происходит через год после их возведения). Поэтому рубленые стены возводят с запасом на осадку, равным 5% проектной высоты стен.

Над стойками и косяками проемов, а также над перегородками оставляют осадочные зазоры.

Величина их должна быть не менее 5% высоты проема или перегородки. Эти зазоры заполняют прокладками из пакли, а с наружной стороны (для проемов в наружных стенах) зашивают досками.

После полной осадки здания, но не раньше чем через год. после окончания постройки,производится повторное оконопачивание пазов с добавлением пакли и оконопачивание трещин, появившихся в бревнах от усушки.

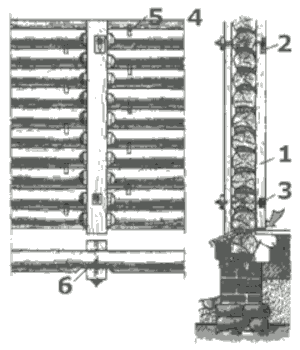

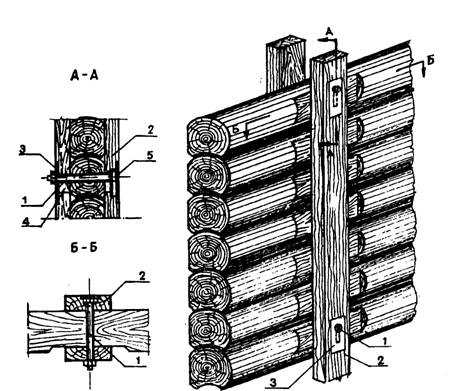

Если свободная длина рубленых стен (между углами или поперечными стенами) более 6,5 м, то во избежание выпучивания их с двух сторон схватывают вертикальными сжимами (рис. 179) с болтами через 1-1,5 м по высоте. Болтовые отверстия в сжимах для обеспечения свободной осадки стен делают продолговатыми, высотой, равной 1/25-1/20 расстояния от фундамента до соответствующего болта. В местах установки сжимов стены с обеих сторон протесывают для плотного прилегания сжимов.

Иногда бревенчатые стены обшивают снаружи досками: в этом случае на бревнах вначале укрепляют прибоины — вертикальные бруски сечением 50X50 мм, располагаемые на расстоянии около 1 м один от другого. На каждом простенке ставят обязательно по две прибоины.

Если стены не обшивают досками, рекомендуется утеплять -углы наружных стен, а также выходящие наружу торцы врубок внутренних стен досками, прибитыми по прокладкам из антисеп- тированной пакли. Эту работу, а также обшивку бревенчатых стен можно делать лишь после полной их осадки.

Отклонение рядовых венцов бревенчатых стен от горизонтального положения допускается не более 3 мм на 1 м, а для верхних венцов — не более 10 мм на 1 м.

Преимущества использования сжимов для рубленных стен

1. Улучшение прочности и стабильности стен

Сжимы для рубленных стен играют важную роль в повышении прочности и стабильности стен. Они помогают удерживать рубленые бревна в определенном положении, предотвращая их деформацию и сдвиг

Это особенно важно в случае использования деревянных материалов, которые с течением времени могут подвергаться натяжению или усадке. Сжимы позволяют сохранить целостность и надежность рубленых стен на протяжении длительного времени

2. Увеличение срока эксплуатации

Использование сжимов существенно продлевает срок эксплуатации рубленых стен. В результате уменьшается риск возникновения трещин, искривлений и деформаций в деревянных бревнах. Сжимы придают дополнительную прочность и стабильность всей конструкции, позволяя ей выдерживать внешние нагрузки и изменения в окружающей среде.

3. Улучшение эстетического вида

Внешний вид рубленых стен играет важную роль при создании атмосферы и декорировании помещений. Сжимы могут быть использованы для создания декоративных элементов, которые придают стенам уникальный и привлекательный вид. Они могут быть оформлены в виде резных узоров или изображений, дополняющих целостность и стиль стены.

4. Улучшение звукоизоляции

Сжимы помогают улучшить звукоизоляцию рубленых стен. Они создают дополнительный барьер для звука, предотвращая проникновение шума и звуков из окружающей среды

Это особенно важно в случае жилых помещений или коммерческих объектов, где требуется создать комфортные условия для жизни или работы

5. Устойчивость к повреждениям от насекомых и плесени

Сжимы также способствуют устойчивости рубленых стен к повреждениям от насекомых и плесени. Они предотвращают доступ вредителей к дереву и помогают предотвратить их повреждение

Это особенно важно при строительстве домов или других сооружений в лесных или влажных районах

Вывод

Использование сжимов для рубленых стен имеет множество преимуществ, включая улучшение прочности и стабильности конструкции, продление срока эксплуатации, улучшение эстетического вида, улучшение звукоизоляции и устойчивость к повреждениям от насекомых и плесени. Эти преимущества делают использование сжимов неотъемлемой частью строительства рубленых стен.

Зачем нужны сжимы для рубленых стен?

Основная функция сжимов – это распределение нагрузки, которая действует на стену, на всю ее поверхность. Без сжимов более вероятно образование трещин и провисание стены под воздействием силы тяжести или нагрузки от других конструкций.

Сжимы выполняют несколько задач:

Предотвращают вертикальные деформации стены, поддерживая ее форму и стабильность.
Распределяют нагрузку от перекрытия или других конструкций на равномерную основу, снижая напряжения в стене.
Увеличивают прочность стены, предотвращая образование трещин и возможное разрушение.

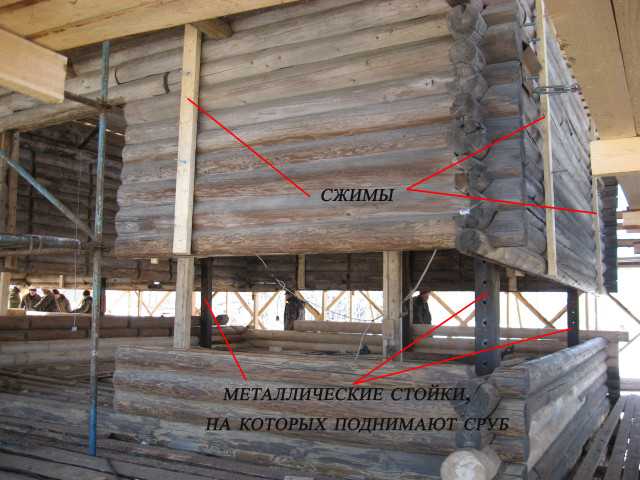

Сжимы часто используются при строительстве рубленых стен из натурального камня или бруса. Такие материалы склонны к усадке и деформациям, и без сжимов стена может стать непрочной и неустойчивой.

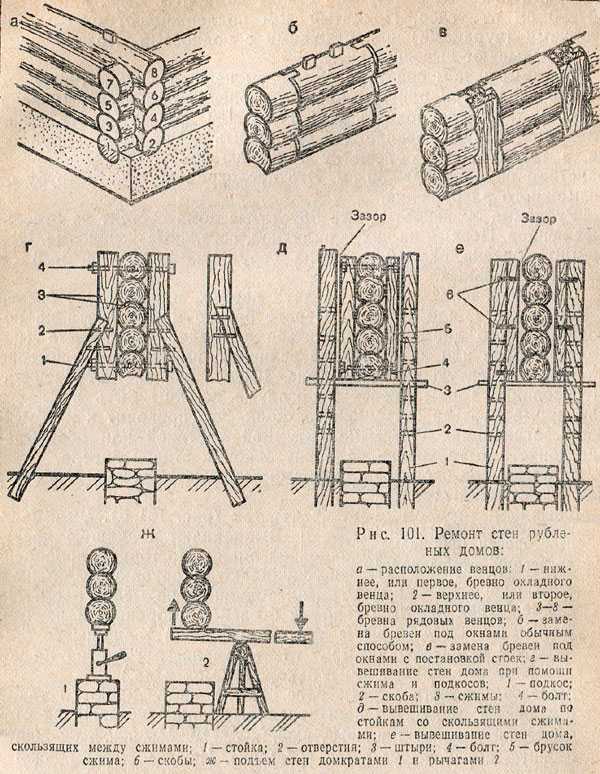

Для создания сжимов используются дополнительные элементы, такие как металлические уголки, деревянные бруски или арматура, которые устанавливаются в вертикальных или горизонтальных швах стены. Они образуют жесткую конструкцию, которая помогает распределить нагрузку и усилить стену.

В итоге, использование сжимов для рубленых стен является необходимым мероприятием для обеспечения безопасности и качества строительства. Они повышают прочность стены, предотвращают ее деформацию и обеспечивают стабильность конструкции на протяжении долгого времени.
