Металлический турник на улице своими руками

Пошаговая инструкция по изготовлению снаряда на даче своими руками

Весь процесс изготовления уличного турника проходит в несколько этапов:

Для начала необходимо выкопать две ямы глубиной около 60–80 см под опорные столбы. Они должны быть достаточно глубокими, чтобы обеспечить наибольшую устойчивость и надёжность всей конструкции. Расстояние между опорами соответствует ширине перекладины.
Затем нужно вставить в вырытые ямы опорные столбы, засыпать песком на 10–15 см, после чего его следует утрамбовать, а ямы залить до верха раствором. Для лучшей устойчивости в бетон добавляют определённое количество крупного гравия. Также во время бетонирования столбы должны стоять строго вертикально, и это можно проверить обычным строительным уровнем.
Прежде чем заливать основание бетоном, надо обработать опоры антикоррозионным раствором или гидроизолирующей пропиткой.

В бетон рекомендуется добавлять гравий

Через несколько дней, когда цемент хорошо схватится и застынет, можно начинать устанавливать перекладину к стойкам. Для этого нужно приварить металлическую трубу к опорам или прикрутить с помощью специальных болтов. Во втором случае опоры рекомендуется сплюснуть по бокам, ударив по ним молотком.
Для верхнего или бокового крепления стальной перекладины к деревянным столбам используются только болты (или другие метизы). Самым прочным считается верхний вариант крепления, для которого берутся длинные болты. Они будут насквозь пронизывать перекладину и вкручиваться в деревянный столб. Для дополнительной прочности перекладину надо зафиксировать широкими железными хомутами и скобами.

Нюансы изготовления детской конструкции во дворе

Детский турник соответственно меньше, чем взрослый. Перекладина должна быть метровой, а высота опорных столбов — 1,5–1,6 м. Также детский турник рекомендуется снабдить специальной лестницей, чтобы ребёнку было удобно доставать до перекладины, а не подпрыгивать или дотягиваться на носочках.

Его можно оснастить дополнительными ручками для различных хватов во время занятий и небольшой круглой подставкой для ног. Это необходимо для детей маленького роста, если в конструкции турника не предусмотрена специальная лестница.

В детском турнике может быть гораздо больше различных снарядов

Пошаговая инструкция по изготовлению снаряда своими руками

Производство снаряда для дома и улицы отличаются некоторыми особенностями процесса изготовления, так как конструкции отличаются одна от другой. Однако вобщем инструкцию по изготовлению турника можно кратко описать несколькими этапами.

1.Подготовительные работы. Проектирование, составление чертежа, определение с размерами.
2.Процесс сооружения.
     2.1. Подготовка рамы.

     2.2. Подготовка уголков для перекладины.

     2.3.  Сборка конструкции.

     3. Обработка антисептиков и покраска снаряда.

Об особенностях изготовления уличных турниров и тренажеров данного типа для домов поговорим далее в статье.

Дополнительные советы

При создании перекладины своими руками во дворе частного дома рекомендуется придерживаться следующих советов:

• выполнять отделку специальными красками (если изделие выполнено из дерева, применять защитную пропитку);
• не использовать слишком тонкие трубы (толщина перекладины должна быть от 15 мм, несущих труб — от 20 мм);
• для повышения безопасности тренировок в области спортивного снаряда укладывать резиновое покрытие.

Правильно установленный турник из металла служит не менее 15 лет. Если со временем конструкция начинает расшатываться, исправить данную проблему крайне просто. Достаточно лишь установить дополнительные упоры по бокам.

Если перекладина устанавливается для детей, то обязательно следует снижать общую высоту. Такой снаряд отличается от взрослого более тонким диаметром перекладины, чтобы ее мог обхватить ребенок даже с маленькой ладонью. Для совместных занятий на даче лучший вариант — каскадная конструкция.

Перекладина на улице является крайне удачным решением. Тренировки на свежем воздухе положительно сказываются на здоровье. За счет подтягиваний и отжиманий на брусьях можно повысить свою выносливость и набрать мышечную массу.

Устанавливая турник своими руками, не стоит использовать слишком тонкие трубыЕсли со временем конструкция начнет расшатываться, достаточно установить дополнительные упоры по бокамЕсли перекладина устанавливается для детей, то обязательно следует снизить общую высоту

Пошаговая инструкция: турник из металла

Спортивный снаряд, изготовленный из металла имеет ряд весомых преимуществ в сравнении с деревянными конструкциями. Такой турник более прочен, не нуждается в регулярном уходе, не подвергается негативному влиянию атмосферного воздействия, и срок службы составляет свыше 50 лет. Однако процесс его сооружения более трудоемкий.

Необходимые материалы

Перед тем, как сделать турник на улице необходимо запастись требуемыми материалами. Поскольку конструкция перекладины достаточно простая, залог успешной работы возлагается на качество и параметры металлических труб, используемых для ее постройки. Таким образом, сделать турник для человека среднего роста можно, используя следующие материалы:

• труба диаметром 120 мм – 2 шт;
• труба с диаметром 100-110 мм – 2 шт;
• труба для перекладины с диаметром 30 мм – 1 шт;
• раствор для бетона.

Выбирать стальные конструкции лучше всего толстостенного типа, чтобы обеспечить спортивному сооружению прочность при эксплуатации.

Инструментарий для работы

Чтобы возвести на дачном участке турник брусья и сделать это максимально аккуратно, вам потребуется подготовить несложные инструменты для работы:

• трубогиб;
• сварочный аппарат;
• болгарка;
• лопата;
• ручной бур;
• рулетка;
• строительный отвес или уровень;
• корыто для бетона.

Важно! Соединение перекладины с опорными столбами турника будет происходить при помощи сваривания. При этом старайтесь сделать максимально незаметный, но плотный шов. Если соединительная спайка будет слабой, в процесс интенсивных занятий можно получить серьезные увечья

Если соединительная спайка будет слабой, в процесс интенсивных занятий можно получить серьезные увечья.

Процесс сооружения турника

Первоначальная задача при сооружении перекладины на участке заключается в правильном выборе места ее установки. Подбирайте максимально свободную и ровную по рельефности зону, на которой не будет препятствий для выполнения упражнений. Затем необходимо предпринять ряд следующих действий:

1. Определите расстояние между опорными столбами для турника. Его величина будет зависеть от желаемой ширины перекладины.
2. Затем необходимо обозначить уровень глубины, на которую будут вкопаны трубы. Для оптимизации этого процесса можно придерживаться пропорционального соотношения 4:1. Другими словами, если длина опорного столба равна 3 м, тогда под землей должно остаться 70 см. Чем глубже «войдет» опора, тем надежнее будет стоять турник.
3. При помощи маркера сделайте на трубе отметку, которая обозначит уровень для вкапывания опоры.
4. Необходимо приступать к сгибанию конструкции, чтобы получить перекладину. Изгиб производится в двух точках, после чего два согнутых фрагмента тонкой поперечины должны быть прикреплены внутрь главной трубы. В данном случае линия сгиба будет проходить на расстоянии 0,3 м, по двум сторонам конструкции.
5. Если в инструментарии отсутствует трубогиб, тогда можно провести приваривание. Для этого необходимо присоединить сварочным аппаратом два фрагмента по 0,5 м длиной к главной перекладине.
6. Полученные конструкции зафиксируйте внутрь главной трубы.
7. Металлический турник готов.

Установка готовой конструкции

После того, как спортивное сооружение полностью готово, можно приступать к монтажу изделия. Для этого необходимо выполнить ряд несложных действий:

1. Сделайте подходящее углубление в земле для металлических опор. Оптимальный способ – вырыть яму при помощи ручного бура, однако при его отсутствии можно использовать обычную лопату. Глубина в 70 см измеряется посредством рулетки.
2. Затем приступайте к изготовлению раствора. Для этого необходимо смешать цемент и песок в пропорции 1:1, порционно добавляя в содержимое корыта воду.
3. Тщательно перемешайте субстанцию до получения однородной консистенции.
4. Залейте полученным раствором углубления под опоры, предварительно установив в ямах металлические трубы.
5. Дайте бетону высохнуть в течение 48 часов.

Важно! Если невозможно провести работы по бетонированию, можно прибегнуть к альтернативному методу установки турника. Для этого вам потребуются битые кирпичи, которые плотно утрамбовываются в яму, равномерно просыпая каждый слой землей. Уплотнение происходит до самого верха, желательно в несколько этапов, чтобы дать материалам «осесть» максимально плотно

Уплотнение происходит до самого верха, желательно в несколько этапов, чтобы дать материалам «осесть» максимально плотно.

1. После фиксации металлических опор, необходимо всунуть перекладину внутрь главных конструкций. При этом ее длина должна соответствовать расстоянию вкопанных труб.
2. Приварите поперечину сварочным аппаратом либо зафиксируйте ее при помощи деревянных колышек.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок. Это действительно важно, а размеры приблизительны

Это действительно важно, а размеры приблизительны

Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека

Обычно они даны под «средний» рост и средние размеры грудной клетки

Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно

Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

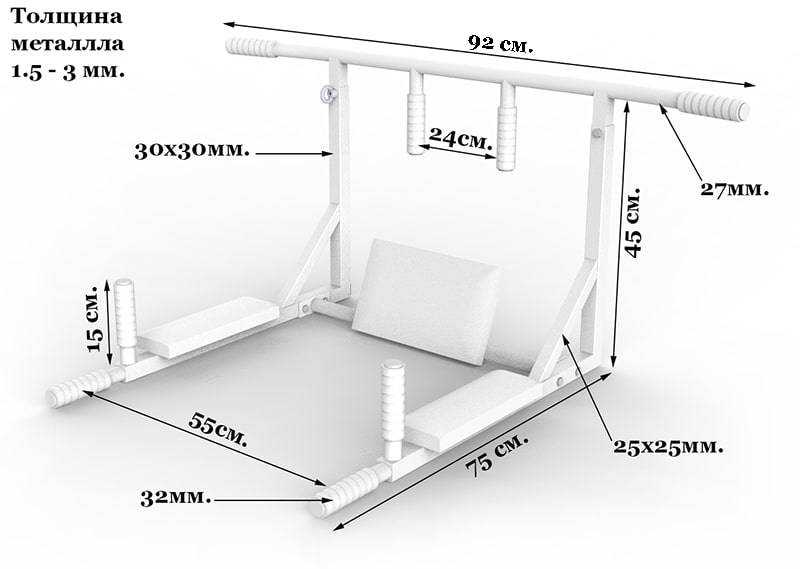

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

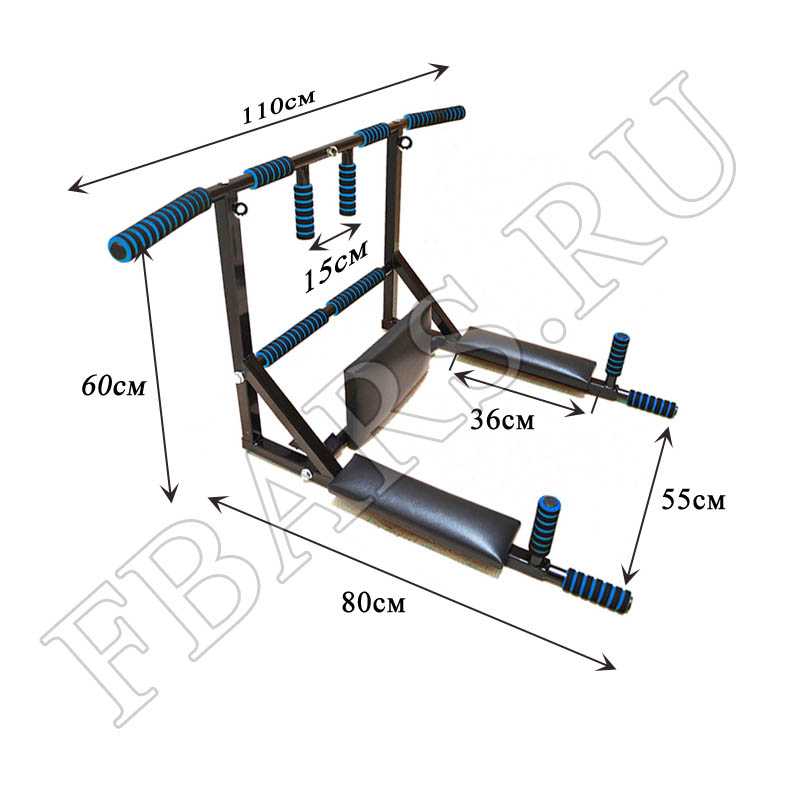

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

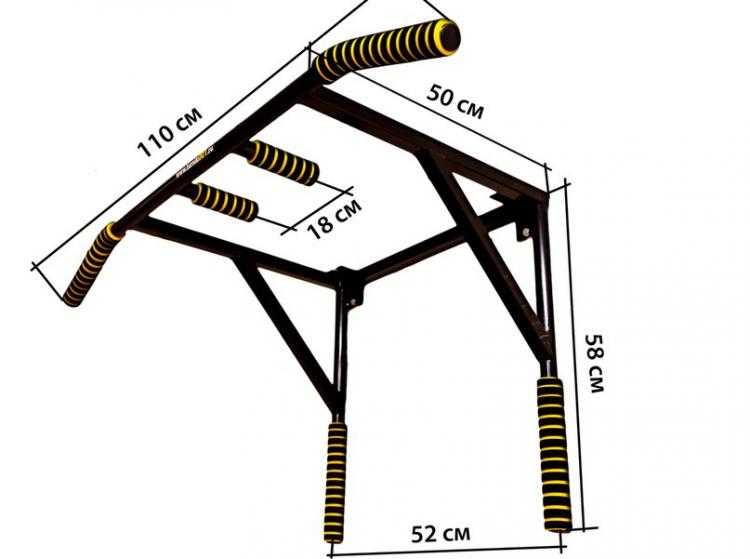

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

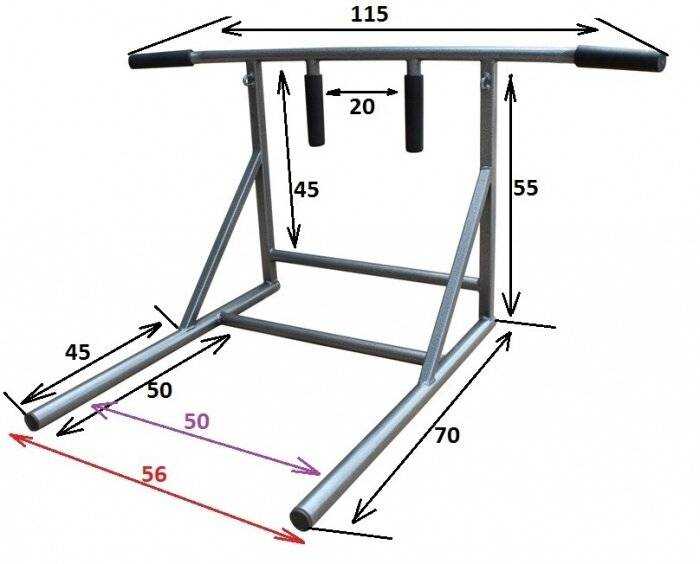

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Это самодельный вариант, сделанный по фабричной модели

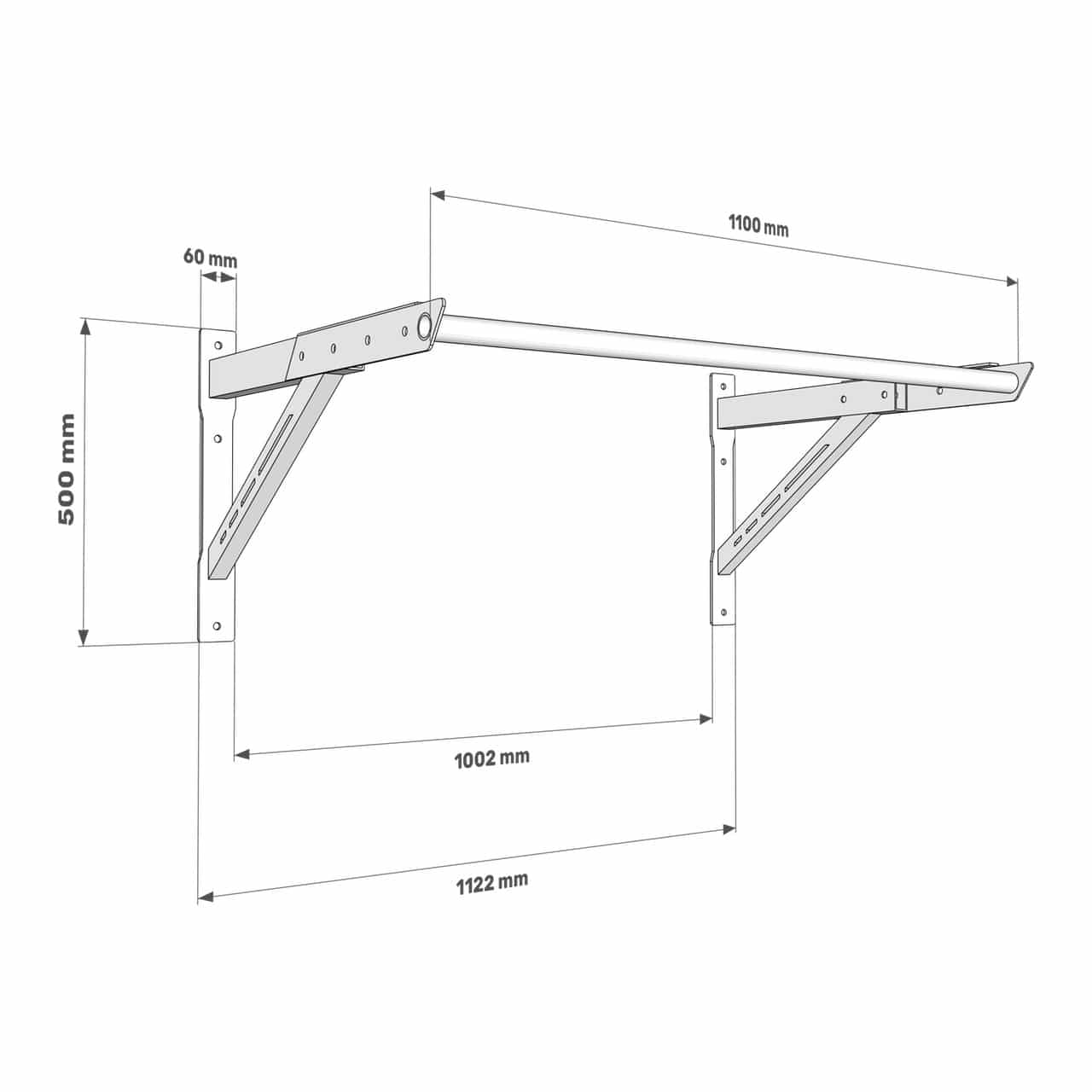

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках. На что еще обратить внимание — на глубину, на которую закопаны столбы

На что еще обратить внимание — на глубину, на которую закопаны столбы

Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания

По средней полосе России это около 120-130 см

Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются

По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Виды турников

В зависимости от конструкции и способа крепления, выделяют следующие разновидности турников:

Настенный турник

Конструкция турника предполагает вертикальное крепление к стене анкерными болтами (в двух, иногда в четырех местах). Надежный вариант для домашнего турника. Крепление к стене придает конструкции устойчивости.

Настенный турник можно монтировать только на надежную стену из бетона или кирпича. На тонкие деревянные или гипсокартонные перегородки такой турник устанавливать нельзя.

Угловой настенный турник

Вариант настенного исполнения, при котором крепление турника осуществляется в углу, между двумя перпендикулярно расположенными стенами. Угловое расположение позволяет создать дополнительное пространство для тренирующегося, задействовав угол.

Наддверный турник

Турник монтируется над дверным проемом. Таким образом, во время выполнения различных упражнений, корпус и ноги тренирующегося могут уходить в дверной проем.

Турник в дверном проеме

Самый популярный вариант домашних турников. Для тренировок задействуется дверной проем, благодаря чему тренирующийся имеет достаточное пространство и спереди, и сзади. Однако такие турники часто бывают ненадежны. Хотя турник в дверном проеме способен выдерживать 130 – 150 кг, на них не рекомендуется выполнять сложные упражнения, в частности упражнения в положении вниз головой. Из-за того, что оба конца турника углубляются в дверную коробку, порой бывает сложно оценить реальную надежность турника. Со временем дерево может деформироваться, а надежность конструкции снизится. Крепление непосредственно к бетонной или кирпичной стене является более надежным, чем в дверную коробку.

Выделяют два вида турников в дверном проеме:

Распорный турник

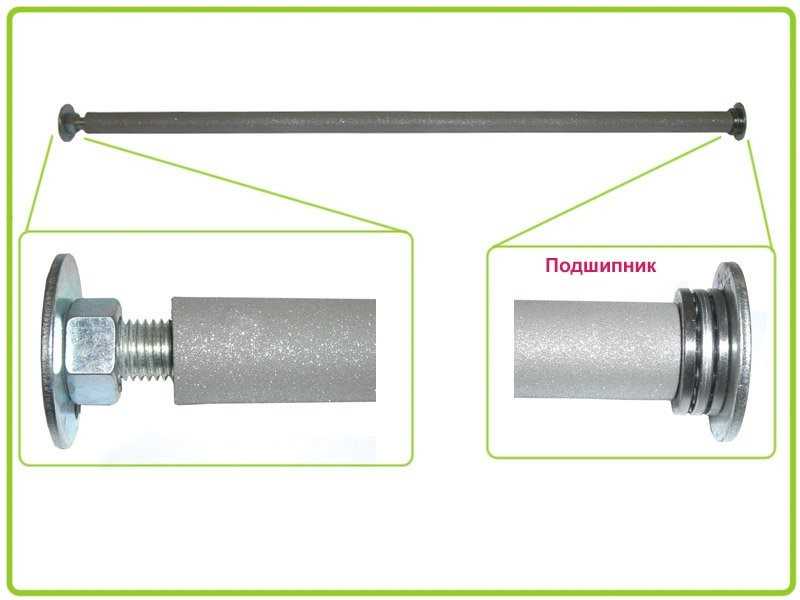

Крепится за счет внутренней распорной пружины. Такие турники обычно делают съемными. Обычно он выдерживает вес взрослого человека, однако из-за неправильного монтажа, раскачки при выполнении упражнений, или чрезмерной нагрузке может оборваться.

Раздвижной турник

Фиксируется посредством выдвижных телескопических труб. Крепится анкерными болтами, поэтому считается более надежным, чем распорный.

Турник в проеме между двумя стенами

Аналог турника в дверном проеме, но турник крепится не в дверную коробку, а непосредственно к стенам.Далеко не во всех помещениях есть возможность для такой установки, но если такая возможность имеется, то это отличное место для турника.

Потолочный турник

Турники, крепящиеся к потолку во многом похожи на турники с настенным расположением.

Потолочные турники бывают самой различной конструкции, от самых простых, до более сложных, подразумевающих возможность подтягивания разным хватом.

Турник, комбинированный с брусьями

Эффективный комплексный снаряд, позволяющий существенно расширить возможности для тренировок, добавив к подтягиваниям еще и отжимания на брусьях.

Если есть такая возможность постарайтесь сделать для себя именно турник, комбинированный с брусьями, т.к. брусья задействуют дополнительные группы мышц, и в комбинации с турником дадут более существенный результат.

Производители и цены стандартных конструкции

Как правило, приобрести подобное уличное снаряжение для активных занятий не составит труда. Современный рынок представлен многими производителями подобной продукции, качество товаров которых не вызывает сомнений и отличается доступной стоимостью. Про четырехместные качели Элит Люкс читайте в этом материале.

Обычно простой турник или брусья не отличается значительной стоимостью и легки при монтаже.

Виды уличных снаряжений

Ориентировочная стоимость турника и брусьев формата Стандарт:

Вид спортивного снаряда	Производитель	Размеры, мм	Стоимость, $
Уличные брусья	VD – Street (Украина)	Высота 2200, ширина 2500, ширина между стойками 1410.	От 26
Турник настенный	VD – Sport (Украина)	Ширина перекладины 1100, ширина между консолями 600, вылет консоли 300.	От 10
Турник – брусья комбинированный	VD – Sport (Украина)	Ширина 1100, вылет брусьев вперед 450, вылет турника вперед 450, расстояние между ручками 160, длина ручек 130, расстояние между брусьями 560.	От 28
Уличная шведская стенка	VD – Street (Украина)	Высота 2800, ширина 1100, шаг между перекладинами 250, вылет турника 480, вылет брусьев вперед 670, ширина брусьев 590, высота до первой перекладины 1050, количество перекладин — 7 шт.	От 110
Уличный спортивный комплекс (шведская стенка, брусья, турник, кронштейн для боксерской груши)	VD – Sport (Украина)	Нет данных	От 174
Уличный турник	Sport Мастер (Россия)	Высота 2500, ширина 1200, диаметр опорных стоек 60, диаметр перекладины 32.	От 94
Уличные брусья	Sport Мастер (Россия)	Высота 1500, длина 2700, диаметр 42.	От 109
Турник трехуровневый	Sport Мастер (Россия)	Высота 2500, 2000, 1500; диаметр опорных стоек 50, диаметр перекладины 32.	От 154
Уличный спортивный комплекс (шведская стенка, турник, кольца, брусья, лестницы)	Sport Мастер (Россия)	Нет данных	От 280

При нехватке времени или любым другим причинам, можно также воспользоваться услугами соответствующих фирм по установке турника. Стоимость таких работ обычно обговаривается в индивидуальном порядке в зависимости от ряда факторов, в которые включены транспортные расходы и особенности монтажа. Про скамейки для дачи из металла расскажет эта ссылка.

Самостоятельная установка гимнастических брусьев и турника заключается в бетонировании основных несущих опор. Можно, конечно, просто их вкопать в землю, которую после плотно утрамбовать вместе с камнями, обломками кирпича и подобным строительным мусором, но безопасней и надежней будет все – таки заливка бетоном.

При монтаже на вертикальную поверхность, прежде всего внимание уделяется надежности крепежа, для чего используются анкерные болты подходящего диаметра, которые обычно идут в комплекте с товаром.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
• https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/turnik/
• http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
• http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
• http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
• https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Расчёт материалов и подготовка инструментов

Прежде чем приступать к сооружению турника собственными руками, рассчитайте кол-во материалов и приготовьте все инструменты которые понадобятся.

Материалы покупаются в зависимости от избанной конструкции. Для довольно обычного строения в виде буквы «П» понадобятся:

• 2 трубы из металла длиной не менее 2,7 м, диаметром 100–120 мм;
• 1 труба из стали длиной 1,5 м и диаметром 35 мм.

Этот расчёт подойдет для снаряда, который предназначен для взрослого человека. На 60–70 см трубы углубляют в землю, приблизительно 2 м оставляют для стоек установленных вертикально.

Помимо труб понадобится маленькая банка противокоррозионной грунтовки и краска для работ которые проводятся снаружи.

Для укрепления опор необходимо приобрести смесь бетонную или подготовить её самим (перемешать цемент и воду в соотношении 1:3). Заблаговременно этого делать не стоит, так как раствор отвердеет, и вы не сумеете его применять в работе.

Необходимо приготовить и необходимый инструментальный набор:

• аппарат для сварки (для турника из металла);
• углошлифовальная машинка;
• дрель электрическая;
• ручной бур или лопата;
• пила (для использования древесных стоек);
• рулетка;
• ёмкость для раствора;
• гвозди, самосверлящие шурупы для крепежа;
• кисти, чтобы покрыть краской трубы.
