Калитка для забора: виды, идеи

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Пошаговая инструкция по изготовлению калитки из профнастила

В этой инструкции представлен способ сварки каркаса калитки прямо на опорных столбах.

1. Изначально следует разметить место под будущую калитку, оставляя проём необходимой ширины в заборе между двумя столбами, к которым впоследствии потребуется приварить трубы — основу каркаса будущей калитки. Благодаря такой схеме, будущая калитка идеально подойдёт по размерам. В этом случае, проблемы, возникающие, когда конструкция изготавливается в другом месте, будут исключены.

2. Вопрос, как сделать калитку, решается просто. Ее каркас изготавливается из таких же квадратных труб, как и каркас забора. Для избежания деформации каркаса калитки, трубы привариваются к столбам забора.

3. После этого, к вертикальной стойке рамки калитки приваривается верхняя часть петель.

Для обеспечения жёсткости конструкции посредине рамки нужно приварить поперечину из той же квадратной трубы. Горизонтальность поперечной перемычки следует проверить при помощи уровня.

4. На следующем этапе, каркас распашной калитки из профлиста следует срезать в местах крепления труб к столбам. Необходимо обрезать все лишние куски труб, тщательно проваривая все места соединений, а сварочные стыки зачистить при помощи шлифовального круга.

5. При помощи «болгарки» нужно зачистить места установки нижних частей навесных петель на столбах забора. Сначала следует приварить нижнюю часть верхней петли, после чего можно навесить каркас калитки и по месту приварить нижнюю часть второй петли.

6. Изготовление калитки из металлопрофиля требует проверки правильности её открывания: если всё выполнено правильно — она свободно открывается.

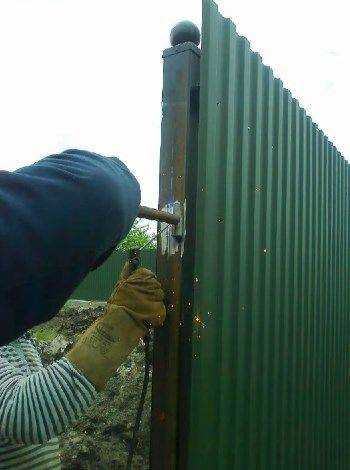

7. Необходимо снять калитку и приварить петли на столбах забора со всех сторон с зачисткой сварочных швов. При сварке петель нужно обеспечивать защиту листов профнастила от попадания искр и окалины от сварочной дуги.

8. При помощи «болгарки» требуется вырезать место под установку врезного замка, предварительно разметив все размеры на стойке калитки согласно чертежам.

9. На фото видно, как, установив каркас калитки на петли, можно разметить место под установку ответной планки замка на столбе забора. Потребуется укрепить ответную планку на стойку забора, используя дрель-шуруповёрт. Далее следует проверить правильность работы замка, после чего можно приступить к окрашиванию всей конструкции для защиты от ржавчины.

10. Используя дрель и пистолет для заклёпок, следует выполнить монтаж предварительно подогнанного по размерам профлиста на каркас калитки. Как вариант, можно закрепить профнастил, применяя кровельные саморезы. Смонтировав металлопрофиль, необходимо выполнить установку накладок с ручками на замок.

11. Для ограничения открывания калитки, внутрь проёма желательно установить ограничитель из кусочка металла, отрезанного от трубы.

Благодаря сборке каркаса прямо на стойках забора, работа, при наличии помощника, займёт не более двух часов времени. Сама же калитка будет радовать своих новоиспечённых владельцев надёжностью и неприхотливостью в эксплуатации.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Калитка из профнастила

Конструкция выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа

К каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Калитки из 3D-сетки

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения. Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить

Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

• изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
• определиться с размерами каркаса и составить чертежи;
• подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Изготовление рамного каркаса

Раму для изготовления створки ворот можно сделать из деревянных брусьев или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину, равную 2 мм. Если столбы поставлены металлические, то и раму надо делать из аналогичного материала. Собирается рама ворот на ровной площадке, вмещающей хотя бы одну створку. Чтобы углы получились прямыми, используют точные измерительные приборы (угольники). Можно воспользоваться и самодельным приспособлением из веревки, складывающейся в прямоугольный треугольник со сторонами 3,4 и 5 дм. Из профиля сваривается рама в виде прямоугольника с помощью сварочного инвертора, при этом углы дополнительно укрепляются стальными уголками, придающими конструкции большую жесткость. Длинные стороны каркаса делят на три части и приваривают к отмеченным местам параллельные перемычки, укрепляя соединения также стальными уголками. В эти места приваривают петли ворот.

Схема изготовления рамы для ворот из профилированной трубы, имеющей прямоугольное или квадратное сечение. Способ фиксации закрытых створок ворот

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Устанавливаем опорные столбы

Данный вид работ можно назвать наиболее трудоемким, так как необходимо предварительно выкопать ямы глубиной не менее метра (для каменистых почв достаточно 70 см) и шириной порядка 30 см, замесить раствор для заливки и кладки (если она планируется).

• LiveJournal
• Blogger

Опорный столб

Как уже отмечалось, ворота и калитка из профлиста могут крепиться к опорам из металла, кирпича или камня. При выборе металлических опор работы проводят в следующем порядке:

1. На дно ямы ставят столбы, засыпают их щебнем, контролируя вертикальность при помощи уровня.
2. Полностью заполняют пространство вокруг столбов бетонной смесью (раствор готовят из цемента и песка в соотношении 1:3, добавляя воду).
3. Для прочного схватывания работы с опорами откладывают минимум на 3 дня.

Если планируется установить кирпичные или каменные столбы, сначала делают фундамент, размер которого должен превышать сечение опоры, после чего начинают кладку, формируя ряды в шахматном порядке для обеспечения максимальной прочности. Обычно столбы возводят вокруг металлических труб. Чтобы ворота и калитка легко установились между опорами, к трубе приваривают закладные металлические детали, к которым затем будут прикреплены навесы.

Выбор профнастила: советы мастерам

При выборе материала, стоит отдать предпочтение оцинкованному профилированному листу. Это позволит избавиться от необходимости дополнительной обработки.

Маркировка лита:

• Н – несущий. Прочные листы с глубокими ребрами жесткости, чаще используется в качестве кровельного материала.
• С – стеновой. Играет роль защитного экрана, который устанавливается на дома или забор.
• НС – универсальны. Обладает сильными сторонами обоих вариантов.

Также после маркировки могут ставиться цифры. Они показывают высоту профиля. Для калитки не нужны сильно рифлёные поверхности, поэтому подойдут модели С и СН.

Конечно отсутствие ребер не будет благоприятно влиять на прочность конструкции, поэтому максимальный шаг не должен быть более 20 см.

Забор из профнастила своими руками: фотоотчет

Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.

Кроме того пошли такие материалы:

• на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
• на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
• лаги 30*30 мм;
• каркас ворот и калитки 40*40 мм;

Готовый забор из профнастила своими руками строил один человек

Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.

Вид изнутри на готовый забор

Подготовка металла

Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.

Трубы нужно очистить от ржавчины

Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.

Установка столбов

Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.

Бур для лунок под столбы

Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.

Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.

Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом

Правильно выставить столбы — это очень важно, иначе весь забор перекосит

В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.

Так зафиксировали рубероид

После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.

Опалубка для цоколя

Установка перемычек

Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.

Варим перемычки

После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.

Монтаж профлиста

Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.

Ровно установленный крепеж — тоже красиво

После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.

Финальный вид забора из профлиста, сделанного самостоятельно

Как вы поняли, особо сложного ничего нет

Важно выставить ровно столбы и приварить каркас. Это и есть основная задача

Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску

Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

• Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

















• Накладной монтируется на поперечной перемычке, прикручивается к раме.
• Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.

• Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Особенности выбора профлиста

Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия. Именно гофра отвечает за жесткость листа

Именно гофра отвечает за жесткость листа.

Обозначение профнастила:

1. «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
2. «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
3. «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.

Варианты профнастила с размерами

Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.

При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.

Схема установки конструкции

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

• дрель, сверла по металлу разного диаметра;
• шуруповерт;
• болгарка;
• крестовая отвертка;
• крепеж;
• карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
4. Прикручивают проушины к калитке и забору.
5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

1. Отмечают на каркасе местоположение замка.
2. С помощью болгарки вырезают в трубе отверстие.
3. Вставляют замок, размечают отверстия для крепления, просверливают их.
4. Устанавливают механизм.
5. Вырезают в профнастиле отверстие под ключ.

Сварка рамы калитки из металлопрофиля

Все сварочные работы желательно проводить на идеально ровной поверхности. Лучше воспользоваться монтажным столом, хотя он есть далеко не у всех.

Металлическая калитка из профиля своими руками сваривается в таком порядке:

• Вырезанные по заданным размерам профильные трубы раскладываются на ровной поверхности, после чего уровнем проверяется их горизонтальное положение.
• 4 части будущей калитки прихватывают сваркой в нескольких местах.
• Проверяются диагонали прямоугольника. Они должны быть одинаковыми.
• Если размеры совпадают, выполняется окончательное свариваются каркаса в единую конструкцию.
• На готовый каркас привариваются 1-3 ребра жесткости. Можно приварить поперечины горизонтально или сделать 1 центральную перемычку, а 2 отрезка пустить по диагонали каждой из секций.
• Все сварные швы зачищаются болгаркой.
• К каркасу привариваются петли на расстояниях около 25 см от краев. Они располагаются друг другу навстречу, чтобы злоумышленник не смог снять калитку с петель.
• Калитка из металлопрофиля фиксируется на опоре, после чего привариваются петли на опору. Для монтажа металлических петель желательно присутствие двух человек, один из которых будет удерживать калитку, а второй — приваривать петли.
• Проверяется работа конструкции.
• Каркас калитки покрывается грунтовкой, а после ее высыхания красится.
• Выполняется обшивка калитки металлопрофилем. Сначала, зная точные размеры каркаса, вырезается кусок профлиста. Затем он крепится на саморезах при помощи шуруповерта.
• Отмечаются места врезки ручки и замка.
• В профлисте делаются прорези для ручки и замка.
• Выполняется монтаж замка и ручки на калитку.
• На опоре выполняется монтаж ответной части замка.
