Типы переходов вентиляция: какие существуют и для каких целей

Как определиться при выборе вытяжки и вентилятора

Прежде, чем установить ту или иную систему на кухне в квартире, важно учесть не только внешний вид, но и другие факторы, которые необходимы для нормальной жизнедеятельности. Для начала определяется размер/диаметр вентиляционных систем. Чтобы сделать это правильно, нужно измерить вентиляционную шахту – размер вентилятора будет больше на 10-15 см

Чтобы сделать это правильно, нужно измерить вентиляционную шахту – размер вентилятора будет больше на 10-15 см

Далее важно заняться вычисление производительности устройства. Для этого нужно провести несколько математических действий: умножить длину с шириной и высотой, после чего отнять объём, занимаемый мебелью. Полученная цифра умножается на 6 и отдельно на 12

При вычислении этих границ можно подобрать вентилятор в кухню правильно

Полученная цифра умножается на 6 и отдельно на 12. При вычислении этих границ можно подобрать вентилятор в кухню правильно.

Если с кухней совмещена любая другая комната, то в учёт берутся оба помещения. Не стоит забывать и о громкости работы мощного прибора. В целом, кухня размером в 6 метров будет полностью укомплектована при установке вентилятора, производительность которого достигает 180 кубометров в час. Установить вентиляцию на кухне размером в 10 метром можно с производительностью от 220 до 300 кубометров.

В случае, когда вен-шахта имеет меньший размер, нежели вентилятора, следует обратить внимание на турбо-устройства с большей мощностью

Использование труб

Когда вы делаете вентиляцию, проходящую в стене, нельзя здесь обойтись без использования труб. Вместе с тем проследите, чтобы всякая комната имела свое устройство воздуховода. Один выход расположен над фундаментным основанием примерно на пару метров свыше. Другой выход может располагаться на кровле и занимается удалением воздушных масс из помещения. Именно к нему происходит свод всех каналов.

Необходимо, чтобы трубная система возвышалась примерно на метровой высоте над кровлей. Непосредственно под потолочным покрытием расположены отверстия для входа, которые могут закрываться с помощью заслонок, регулирующих воздушные потоки.

Возможно объединения вытяжных систем сауны, а также кухонного помещения, ванной комнаты, а также туалета. Такие объединения оказываются возможными на чердачной комнате. Смотрите, чтобы во всяком месте соединения устанавливались крепкие уплотнители. Еще возможен монтаж таких соединений внутри потолочного покрытия, чтобы огни выходили на кровлю через чердачное помещение. На самом чердаке осуществляется утепление проходящих трубных систем.

Иногда трубы делаются из полимерных покрытий, оцинковки или бетонного материала. Во время установки трубы опускаются между стенками, после чего заливаются цементом. Необходимо, чтобы выход вентиляционной трубы был сделан максимально герметично. С этой целью применяется резиновый, а также силиконовый элемент. Вытяжной воздуховод, а еще выход может быть соединен посредством гофрированной трубы.

При необходимости вентиляционные пластиковые каналы могут делаться в стенном покрытии, даже если последнее не обладает толстой толщиной. Еще можно делать проем из 120 миллиметрового асбестоцемента, куда опускается труба, укрепляемая впоследствии цементом.

Саму трубу можно выполнить за счет проволочного скрепления пары шиферных полуволн необходимого размера. Крепление самой трубы осуществляется на тумбу, выкладываемую наравне с перегородкой. Впрочем, возможен и другой вариант, когда по бокам перегородки укладывается пара кирпичей и устанавливается конструкция.

Монтаж вентиляции

2 Требования к вентканалам

Вытяжная шахта — техническая конструкция, благодаря которой осуществляется воздухообмен помещения с наружной средой. Именно с ее помощью внутрь постройки попадает чистый воздух, а наружу выходят отработанные продукты человеческой жизнедеятельности, а также живых существ, находящихся внутри.

Из-за больших габаритов конструкции установка каналов зачастую проводится в многоквартирных домах. Подобная практика менее востребована для частного сектора, популярна преимущественно в постройках, высотой 2 и более этажей. Все вентиляционные каналы должны соответствовать определенным требованиям. Среди них:

1. Должны формировать свободный проход воздуха в том количестве, которое предусмотрено проектной документацией.
2. Система должна оборудоваться из негорючих материалов.
3. Быть полностью герметичной.
4. Полностью соответствовать всем имеющимся гигиеническим и санитарным нормам.

Разновидности переходов

Один из главных элементов любой системы вентиляции — это воздуховод. Конструктивно он представляет собой трубопровод, по которому передвигаются воздушные массы. В общей системе находятся фасонные и прямые участки, влияющие на: направленность передвижения потоков, его подсоединение и деление.

К установке вентиляционной системы нужно подходить, учитывая конкретику здания и условия эксплуатации. При этом надо учитывать, где будут использоваться воздуховоды, и как планируется монтаж переходов для них.

Вначале нужно рассмотреть, какие бывают воздуховоды. По форме сечения они подразделяются на:

круглые;
прямоугольные.

С учетом конструкции делятся на:

спиральные;
прямошовные.

По вариантам крепежа:

реечные;
с помощью уголка и шины;
фланцевые.

Вентиляционные переходы — описание, назначение, разновидности

Типы переходов, как и вентиляция могут быть разнообразными. Для организации потока воздуха, который будет иметь оптимальное значение и производительность, на некоторых участках вентиляционных каналов монтируются специальные переходники. Они помогают решать одновременно несколько задач:

задать необходимый размер либо форму канала (перейти с прямоугольной на круглую форму либо наоборот);
уменьшить или увеличить внутреннее сечение воздуховода с учетом требуемого воздушного потока;
снизить потери аэродинамических свойств, которые вызываются изменением формы канала и направлением передвижения потоков воздуха, а также помогают уменьшить нагрузку на вентилятор и улучшить шумоизоляцию;
обеспечить герметичное крепление разных участков вентиляционных каналов;
закрепить коллекторы вентиляции, которые отличаются по материалу изготовления.

Переходы для воздуховода делятся по:

геометрическим характеристикам (ширине и длине для прямоугольных участков, сечению для круглых мест);
форме входа и выхода;
изменению направленности проходящих воздушных масс (левый/правый);
углу разворота;
варианту крепежа;
материалу изготовления;
стоимости.

Изготовители производят разные виды переходов для вентиляции из:

нержавейки;
оцинковки;
полимеров;
цветных металлов;
обычной стали.

По своей конструкции они подразделяются на 3 вида: для изменения формы, размеров либо с установленным смещением.

Переход пластиковый угловой круглый

Прямоугольные изделия

Эти воздуховоды применяются как на промышленных объектах, так и в жилых домах. Установка этих конструкций является довольно простой. При этом обеспечить требуемый уровень герметичности проблем не составит. Но цена этих изделий, в отличие от переходов круглого сечения, может быть выше приблизительно на 35%. Время крепления прямоугольных элементов тоже значительно увеличивается, так как необходимо будет изготавливать и соединять фланцы.

Прямоугольный воздуховод

Для прямоугольных воздуховодов применяются такие виды переходов:

Если требуется изменить уровень воздушного канала, то в вентиляции нужно использовать утку. Это изделие позволяет создать незначительное смещение, если прямая укладка труб является невозможной. К примеру, во время обхода определенных помех над потолком — бетонных элементов либо проходящих коммуникаций. В качестве альтернативы для утки могут служить два полуотвода по 30–45°C.
Такой элемент, как прямоугольная врезка, применяется во время установки воздуховода в какую-либо сторону. В этом случае здесь необходимо будет сделать отверстие. Она крепится механическим способом, при этом конструкция фиксируется на саморезы и заклепки. Также нужно учесть, что сторона отверстия для врезания обязана быть меньше поверхности воздушного канала (минимум на 5 см.). Между шахтой и врезкой потребуется установить резиновый уплотнитель. Он используется на участках разветвления воздушного потока. По большому счету, это такой же тройник, но изготовленный на месте монтажа.
Дроссель-клапан (дросселирующая заслонка). Для его производства применяется оцинковка. Конструкция состоит из зоны управления, полотнища и патрубка. Непосредственно лопатка, которая находится с наружной части клапана, ставится на механизм управления. С помощью ручки она проворачивается под требуемым углом. Благодаря лопатке можно перекрыть отверстие в клапане. Изделие зафиксировано гайкой-барашком. При помощи размеченной шкалы можно задавать нужный угол разворота.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
быстрое загрязнение общей трубы вентиляции;
отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

7 Пошаговая инструкция по монтажу

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
2. На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
3. После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
5. Затем остается очистить поверхность крыши от остатков влаги и пыли.
6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.

Проверка и прочистка вентиляции

Время от времени нужно проверять вентиляционные каналы на наличие засорений. Это проводится в таких случаях:

Ежегодная плановая проверка
Первичная проверка вентиляционных каналов перед началом использования. Во время её проведения проверяются: наличие засорений, плотность канала и его отдалённость от дымового канала, тяга.
После ремонта каналов

В домашней пыли содержатся бактерии, клещи, их продукты жизнедеятельности. Когда человек дышит воздухом с большим содержанием пыли, у него развивается аллергия. Кроме того пыль опасна для людей, болеющих астмой. Когда пыль накапливается в лёгких, она приводит к хроническим болезням лёгких и иммунной системы. С накоплением пыли в вентиляции накапливаются и эти организмы, вредящие здоровью человека. Так там находят себе убежище мелкие грызуны и птицы.

Когда каналы засоряются, их тяга становится слабее, фильтры загрязняются, сечение каналов становится меньше, на стенках собирается жир и пыль, перестают работать установки приточно-вытяжной системы. Прочистка вентиляционных каналов в производственных зданиях должна проводиться не реже двух раз в год, так же как и в административных, и в общественных зданиях. Очищать вентиляцию в зданиях пожарных служб нужно не менее раза в год. После очистки каналы дезинфицируют, и оформляют специальный журнал, в который заносят данные о проведенных действиях.

Вытяжка на кухне самый простой способ улучшения воздухообмена

При монтаже дополнительной вентиляции на кухне, то есть вытяжки необходимо руководствоваться СНиП 41-01-2003. Устанавливать можно разные виды вытяжек:

Подвесные, которые крепятся непосредственно над газовой плитой. Такие модели «улавливают» отработанный воздух и выводят его в индивидуальную шахту.
Встраиваемые, которые монтируются в специальном навесном шкафу. Некоторые модели этого вида вытяжек имеют выдвижные панели, благодаря которым увеличивается площадь захвата.
Купольные. Этот вид вытяжек устанавливается непосредственно над плитой и имеет более современный вид.

Вытяжку нельзя подключать в общий вентканал

Любая вытяжка оснащена фильтром. Для поддержания свежести в кухне стоит необходимо своевременно заменять многослойные жироулавливающие фильтры. Вытяжка монтируется с помощью кронштейнов или шурупов, а также по желанию декорируется навесным шкафом. В навесном шкафу размещается и розетка для запитывания электрооборудования.

Сфера использования

Во время установки вентиляционных систем часто применяются участки труб разного сечения. Лучшим способом их крепления между собой будет установка переходов. Эта часть имеет специальную конструкцию, способствующую плавному переходу воздушных масс по каналу. Это дает возможность не допустить дополнительной нагрузки на вентиляторы системы.

Также переходы для воздуховодов требуются в таких ситуациях:

установка разветвления для разводки потока воздушных масс по различным направлениям;
крепление конструкций, которые расположены на различных уровнях;
организации общей вентиляционной системы многоэтажных домов, спортивных залов, больниц, поликлиник, учреждений общепита, развлекательных площадок;
соединения каналов вентиляции из разных материалов, которые используются в химической сфере и на производственных объектах с повышенной запыленностью;
изменения направленности передвижения воздухопотоков.

Использование переходов для вентиляции помогает оптимизировать показатели всей системы, а также уменьшить нагрузку на моторы вентиляторов, понизить энергетические и материальные затраты.

Особенности монтажа шахт из кирпича

Возводятся вентканалы этой разновидности в большинстве случаев по технологии двойной кладки с вертикальным квадратным ходом. Производят строительство кирпичных шахт в данном случае так:

выполняют разметку с использованием шаблона;
выкладывают 2-3 ряда шахты;
по отвесу устанавливают буйки — кирпичи, проложенные поперек;
выкладывают еще 5-6 рядов;
переставляют буйки.

Выполняться кладка вентиляционных каналов из кирпича может по однорядной или многорядной технологии перевязки швов. Для того чтобы исключить возможность проникновения продуктов горения во внутреннее пространство дома, при возведении шахт используется также методика укладки камня впритык.

Отводы по помещениям от основных кирпичных шахт при обустройстве таких систем вентиляции делают с использованием пластиковых труб. Все такие рукава сначала объединяют в одну магистраль и только затем подводят и стыкуют с вентканалом. Согласно нормативам, все переходы на трубную систему от основной шахты должны быть герметичными.

Решение проблемы с применением вентилятора

Наверное, многие подумали, что разговор заходит об установке вентиляторов на месте вентиляционных решеток. Никто этого делать не запрещает, хотя выше уже описано, к чему это может привести.

Разговор идет о вентиляторе, который устанавливается в систему на крыше. Это может быть механический дефлектор или ротационная турбина. Оба прибора работают от дуновения ветра, поэтому в безветренную погоду от них толку нет. Хотя, как показывает практика, именно установка этих приспособлений резко увеличивает тягу и предотвращают обратный поток.

Что касается вентиляторов на вентиляционных решетках, то стоит в первую очередь рассчитать их мощность. Она зависит от сечения вентиляционных каналов и от такого показателя, как воздухообмен в помещениях. К примеру, на кухне этот показатель должен варьироваться в диапазоне 12-20 м³/час в зависимости от типа плиты и количества конфорок.

Как сделать вентиляцию своими руками

В частном жилье оптимальна приточно-вытяжная вентиляция. Рассчитав мощность и выбрав марку оборудования, вентиляцию в комнате своими руками может сделать любой при навыках работы с инструментом.

Шаг 1. Расчет сечения воздуховода. Определяется о формуле 1м2 помещения на 15 мм отверстия. В некоторых случаях вместо одного большого диаметра воздуховода возможна замена на две шахты.

Шаг 2. Пробивка перфоратором отверстий. Установка патрубков для защиты системы от мелкого мусора в стеновые отверстия.

Шаг 3. Устройство проема под шахту, укладка приточного воздуховода. Располагается горизонтально или вертикально, чуть выше пола. В наружных стенах высота шахты до пола составляет около 40 см, защищается решеткой и навесом.

Шаг 4. Устройство вытяжного воздуховода. Располагается под потолком на противоположной от приточки стене, крепится хомутами, кронштейнами. Выводится на уровне 50 см от крыши и защищается решеткой с навесом. При необходимости используйте тройники, переходники.

Шаг 5. Монтаж вентрешеток и вентиляторов. Располагаются приточные и вытяжные элементы по разным стенам.

Вентиляция своими руками видео:

Для обустройства естественной вентиляции достаточно установить приточный оконный или наружный стеновой клапан и вертикальную вытяжку на кровле.

Оптимальные места: между батареей и полом, сверху или внизу оконного проема. Оконный проем компоновать клапаном лучше при заказе стеклопакетов.

Также можно купить готовое решение – приточные моноблоки. В одной единице собраны: вентилятор, обогреватель и фильтр.

Круглые конструкции

Этот вид воздуховодов делится на прямошовные и спирально-навивные. При этом их можно применять в приточной, общеобменной вентиляционной системе, а так же в конструкциях аспирации и пневматического транспорта.

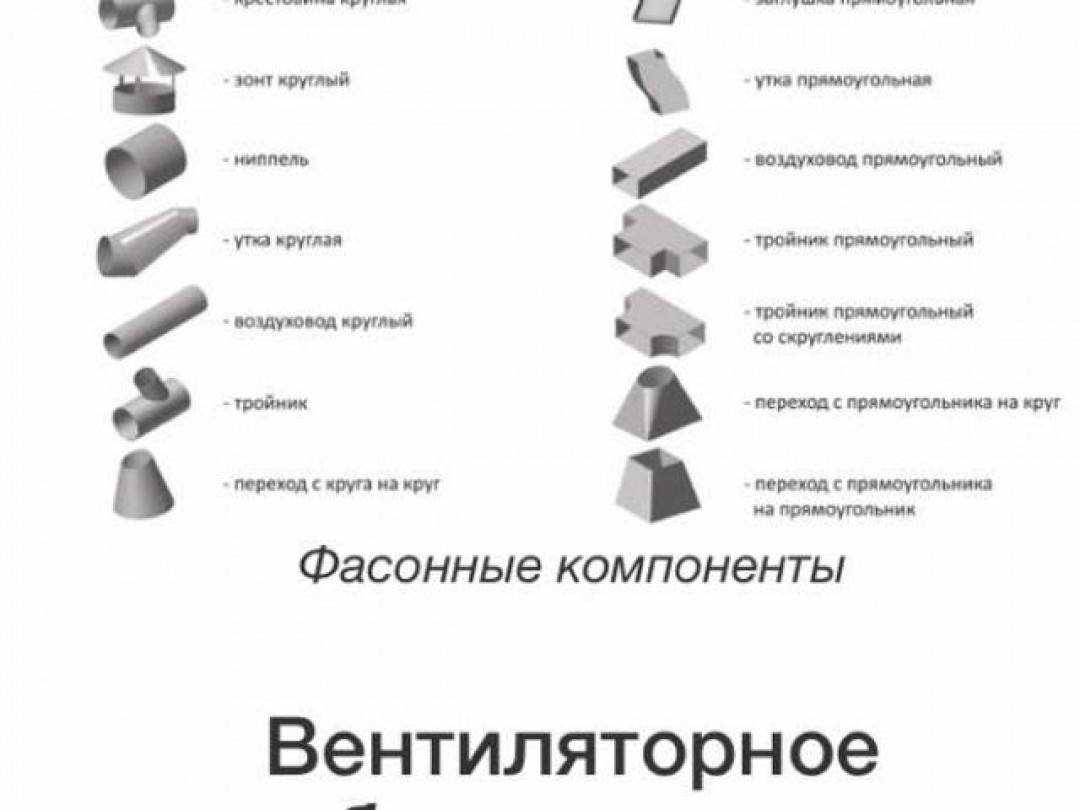

Для круглых воздуховодов используются следующие разновидности переходов:

Обычный переход. Применяется, чтобы сузить либо наоборот расширить диаметр воздуховода. Обойтись без этого элемента на объекте довольно затруднительно. При этом его изготовление является довольно продолжительным и сложным процессом, если все выполнять это вручную в процессе установки. Во время выбора перехода, нужно знать малый и большой диаметр труб. В особых случаях — дополнительно надо будет определить длину и уровень требуемого смещения.
Тройник. Применяется для разветвления воздушных масс. В некоторых случаях для экономии есть смысл заказать не тройники, а врезку, и сделать ответвление непосредственно на объекте. Однако этот метод занимает больше времени во время обустройства вентиляции.
Ниппель. Необходим для крепежа воздушных каналов равного сечения. Трубы просто устанавливаются с двух сторон ниппеля. Без этих элементов зачастую очень неудобно крепить между собой воздуховоды, так как нужно вальцевать и вставлять трубы одна в другую. Выглядит это не очень привлекательно, да и выполнять такую процедуру не всегда удобно.
Муфта. Это изделие позволяет соединять фасонные изделия и воздушные каналы. Делается элемент из оцинковки. В отличие от ниппеля, надевается поверх соединяемых частей конструкции. Для небольших сечений чаще всего их не заказывают, а просто обрезают из частей трубы. Но если диаметр составляет более 40 см, то резка его будет довольно долгой, поэтому легче купить готовый элемент.
Утка. Это фасонный элемент, который применяется для соединения воздуховодов, находящихся на разных уровнях. При этом они устанавливаются на стыках воздушных шахт, которые расположены левее или правее относительно своего начального местонахождения.
Шибер. Это запорно-регулирующее оборудование, которое делается из тонкой оцинковки. Делится на косые (для общеобменной вентиляционной системы) и прямые (для систем аспирации и пневматического транспорта). Причем давление в вентиляции обязано быть не больше 100 МПа. Главная задача — регулирование потоков воздуха.
Гибкие вставки. Позволяют снизить уровень вибрации во время подключения мощных устройств, например, радиальных вентиляторов. За счет этого звуки от вибрации не передаются в вентиляционную систему.
Обратный клапан. Основная его задача — это ограничение возможности появления эффекта обратной тяги. Это устройство позволяет пропускать поток воздушных масс лишь в одну сторону, назад они пройти уже не смогут. Производятся из оцинковки. Если нужно, то обратный клапан можно монтировать вертикально.

Системы централизованной вентиляции

Приточная и вытяжная вентиляции частного дома могут быть реализованы как единая система. Такое решение позволяет автоматически управлять интенсивностью вентилирования в зависимости от конкретных условий — температуры воздуха внутри и снаружи дома, влажности, времени суток. Встроенный рекуператор максимально эффективно использует тепловые ресурсы отопления зимой и экономит электроэнергию, потребляемую кондиционерами летом.

Для частных домов и коттеджей предназначен вентиляционный блок FRANKISCHE. Он обеспечивает подачу очищенного и подогретого свежего воздуха и удаление отработанного, необходимость в дополнительном вентиляционном оборудовании отпадает. КПД встроенного рекуператора достигает 91% — теплопотери через систему вентиляции снижаются в 10 раз.

одновременная сбалансированная работа приточной и вытяжной вентиляции;
отпадает необходимость в установке индивидуального вентиляционного оборудования в каждом помещении;
простое и гибкое управление вентиляцией, в том числе дистанционно;
режимы работы могут изменяться автоматически по сигналам датчиков влажности, температуры и углекислого газа в соответствии с заданной программой;
компактные размеры вентиляционного блока позволяют установить его под потолком.

К недостаткам можно отнести:

необходимость разработки проекта вентиляции для конкретного дома;
вентканалы монтируются на этапе строительства и черновой отделки, встроить систему в готовый дом проблематично;
монтаж требует высокой квалификации исполнителя.

Вентиляционный блок с сенсорным управлением без присоединенных воздуховодов

Приточно-вытяжная система вентиляции на основе вентиляционного блока Frankische
