Тележка своими руками для мотоблока и инструмента

Тележка для мотоблока и инструмента — это незаменимый инструмент для садоводов и фермеров. Она позволяет легко и быстро перевозить инструменты и грузы по территории участка. Сделать такую тележку своими руками довольно просто, если у вас есть навыки работы с металлом и сваркой.

Вот шаги, которые необходимо выполнить для изготовления тележки для мотоблока и инструмента:

1. Необходимо сначала подготовить все необходимые материалы и инструменты. Вам потребуется профильная труба, лист металла, колеса, болты и сварочный аппарат.
2. Из профильной трубы необходимо изготовить каркас тележки. Нужно сделать две рамы, которые будут соединяться между собой. Для этого нужно нарезать трубы на нужные размеры и соединить их сваркой.
3. Следующим шагом является изготовление основания тележки. Для этого нужно нарезать лист металла на нужные размеры и соединить его сваркой с каркасом тележки.
4. Далее нужно установить колеса. Колеса можно купить готовые или изготовить их самостоятельно. Для этого нужно использовать ободную ленту, шину и камеру. Колеса крепятся к каркасу тележки с помощью болтов.
5. Остается только установить держатель для инструментов. Для этого нужно изготовить несколько полок из металлической сетки и прикрепить их сваркой к каркасу тележки.
6. После завершения всех работ, тележка готова к использованию. Ее можно использовать для перевозки инструментов, удобрений, посадочного материала и других грузов.

Сделать тележку своими руками — это не только экономия средств, но и возможность создать инструмент, который идеально подходит для ваших нужд и задач. Однако, прежде чем начать работу, необходимо обеспечить безопасность и защиту.

Рекомендуется носить защитную экипировку, такую как перчатки и защитные очки, а также работать с металлом в хорошо проветриваемом помещении.

В итоге, тележка своими руками может быть полезной во многих ситуациях, будь то работа на даче, стройка или перевозка грузов. Существует множество различных конструкций, изготовление которых зависит от инструментов и материалов, которые доступны у мастера.

Однако, при выборе материалов стоит обратить внимание на их прочность и надежность, чтобы тележка служила долго и безопасно. Сделать тележку своими руками не только экономит деньги, но и дает возможность попрактиковаться в ремесле, проявить свою фантазию и творческие способности

Простое изготовление своими руками

Процесс самостоятельной сборки устройства увлекательный, но могут возникнуть и сложности. Для их исключения стоит заблаговременно ознакомиться с советами тех, кто уже прошел это. До того, как сделать тачку своими руками, стоит изучить рекомендации к этому процессу:

До начала работ необходимо создать проект по индивидуальным размерам, учитывая тонкости выбранной конструкции и сделать чертеж; Важно продумать объем кузова, ориентируясь на планируемые работы с будущим инструментом; При выборе листовой стали важно произвести окантовку по краю, для исключения случайных травм; Профильные трубы крепят сквозными или заваривают наглухо, чтобы в них не застаивалась вода; Нужно точно рассчитать расположение оси колес, для равномерного распределения нагрузки; Края ручек лучше закрыть резиной; В задней части тачки, по нижнему уровню, необходимо соорудить упор. Пошаговая инструкция по изготовлению тачки на каркасе из металлического уголка и профильной трубы на двух колесах:

Пошаговая инструкция по изготовлению тачки на каркасе из металлического уголка и профильной трубы на двух колесах:

1. Необходимо подготовить материал:

• листы металла 1мм в толщину;
• колеса – 2 шт;
• труба 20 мм для оси (внутри не полая);
• металлический уголок, профильные трубы.

2. Сначала необходимо собрать ось. Для этого трубу отрезают до нужной длины и на ее концах нарезают ось под болт. Им ограничивают колеса по внешней стороне. Внутренняя часть оси сидит при приваренной шайбе. Колеса садят на подшипники. Подвижные детали обрабатывают «Литом» для предотвращения проникновения влаги и обеспечения скольжения.

3. Наваривают каркас из металлических уголков, а после кузов. Низ ковша меньше верха, скрепляют их перемычками. Понизу дополнительно укрепляют профильными трубами. Но дну также нужна поддержка, чтобы металл не деформировался.

4. Далее следует приварить ручки. Их делают в Н-образной форме. Чтобы руки сгибались равномерно, две трубы закрепляют точечной сваркой, разогревают и придают им необходимое состояние. После этого их разъединяют и фиксируют в задней части.

5. Затем необходимо закрепить ось. Ее слегка смещают назад: делают это для того, чтобы передняя часть чаши легко опускалась. Трубу закрепляют на 2 уголка.

6. На заднюю часть конструкции закрепляют упор.

Садовая тележка своими руками практически готова. Теперь требуется вырезать куски листового металла, закрепить их на каркас, зачистить и покрасить. Это предотвратит коррозию изделия.

Важно проследить, чтобы в ней ранее не хранили битум. В противном случае все, что перевозится, будет иметь запах нефти. Сделать такую тачку легко, достаточно следовать инструкции:

Сделать такую тачку легко, достаточно следовать инструкции:

1. Первым делом бочку требуется распилить в высоту вдоль.

2. Полученную емкость закрепляют на раму, сдвигая ближе к ручкам. Это помогает высыпаться даже отсыревшим грузам.

1. С помощью сварки спинку необходимо продлить до ручки.

2. После на нее следует закрепить основные детали изделия (оси, колеса, упор и прочее).

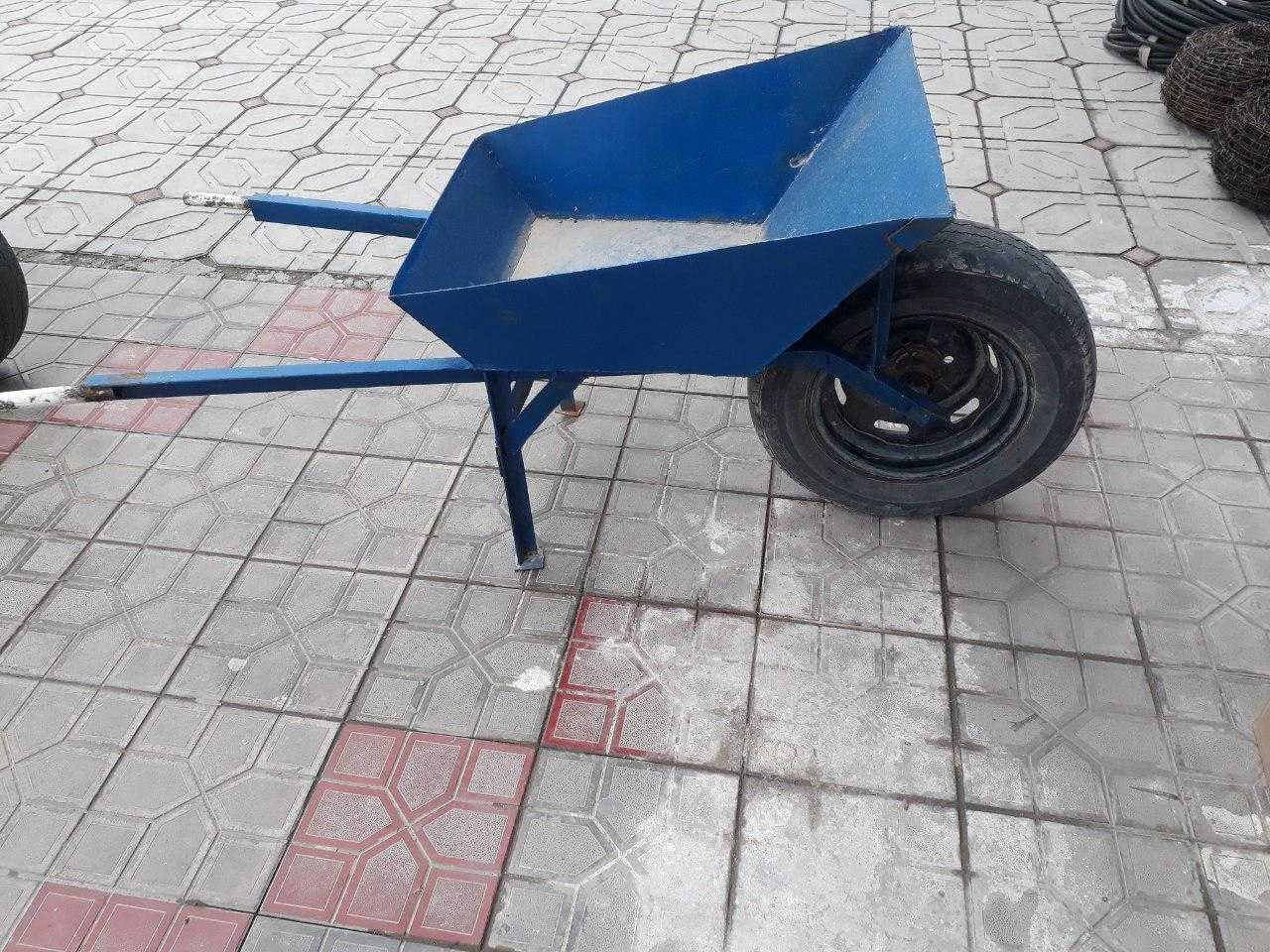

Делаем тележку с одним колесом

Оптимальный вариант – использовать для изготовления одноколесной тележки дерево.

Первым шагом делаем раму. Далее крепим к ней колесо. Из деревянного бруса длиной 1,2 м изготавливаем грузовую емкость.

Затем крепим шурупами рамную конструкцию к площадке для грузов. Тележка готова!

Первым делом, изготовляем грузовую емкость. Желательно использовать стальные листы толщиной не менее 2 мм. Далее привариваем к платформе рукояти и ходовую конструкцию.

Обратите внимание!

Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкцияМожно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типовЗаточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Прекрасно подойдут велосипедные, мопедные или мотоциклетные колеса. Грузовую площадку можно изготовить из металлической бочки.

Собственноручно изготовить тележку по силам каждому. Необходимо лишь ознакомиться с правилами создания и техникой безопасности. Их и чертежи разнообразных тележек можно найти во всемирной паутине. Удачи в начинаниях!

Для чего нужна тумба

Инструментальный ящик – это уникальное и многофункциональное приспособление, которое можно назвать визитной карточкой мастера, хорошо знающего свое дело. Предмет мебели позволяет экономить массу времени, потраченного на поиск необходимых деталей или инструментов. В разных отделениях ящиков или тумб можно хранить не только инструменты, но и другие важные предметы, которые легко могли бы потеряться в гараже.

Речь идет о передвигаемых и стационарных конструкциях. Первые более компактны, что позволяет перемещать все необходимые инструменты на большие расстояния. Стационарные конструкции не передвигаемые из-за больших размеров.

Четырёхколёсная тележка-самосвал своими руками

В продаже есть самосвальные четырёхколёсные тележки. У таких приспособ есть неоспоримые преимущества. Большая грузоподъёмность. Мобильность. Лёгкость использования кузова самосвального типа. Не удивительного, что многие хотели бы приобрести такую тележку. Вот только цена на них кусается. Выход — изготовить аналог самостоятельно.

ИгорьВВОПользователь FORUMHOUSE

Площадь моего участка 30 соток. Я много чего возил на одноколёсной тележке. Песок. Щебень. Грунт. Неудобно и тяжело. Тележка балансирует на одной точке опоры. Думал купить двухколёсную, но от нагрузки на руки и спину два колеса не спасают. На глаза попалась четырёхколесная тележка с самосвальным кузовом, сделанным из пластика. Цена на неё стартует от 6000 рублей. Подумал. Сварка у меня есть. Варочный стол и свободное время тоже. Решил изготовить аналог своими руками. Всё удалось.

Сравните тележку ИгорьВВО с заводской моделью.

Особенности самодельной четырёхколёсной тележки:

• Объём кузова – 180 литров.
• Максимальная грузоподъёмность – более 500 кг.
• Рама сварена из профильной трубы.
• Кузов – оцинкованная сталь толщиной 1 мм.
• Ширина по колёсам – 70 см.
• Длина кузова по верхней части – 110 см.
• Ширина кузова – 65 см.
• Передние колёса разворачиваются на 90 градусов.

Главная «фишка» тележки — опрокидывающийся кузов.

ИгорьВВО

Для опрокидывания сделал ручку размером под две руки. При опрокидывании задние колеса подкатываются к передним. Это значительно облегчает процесс. Фактически, груз можно опрокинуть одной рукой. Ещё сделана специальная защелка, смотрите на фото, от самопроизвольного опрокидывания кузова при перевозке груза. Особо нагруженные узлы тележки усилены уголками из металла. «Пятаки» оси вращения сделал из больших шайб, там их три, и всё густо смазано смазкой. Тележка разворачивается на одном месте.

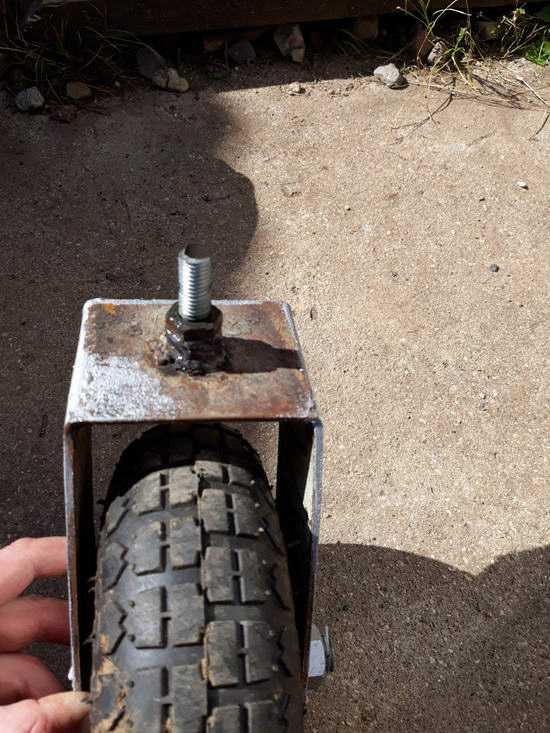

Узлы самодельной тележки крупным планом.

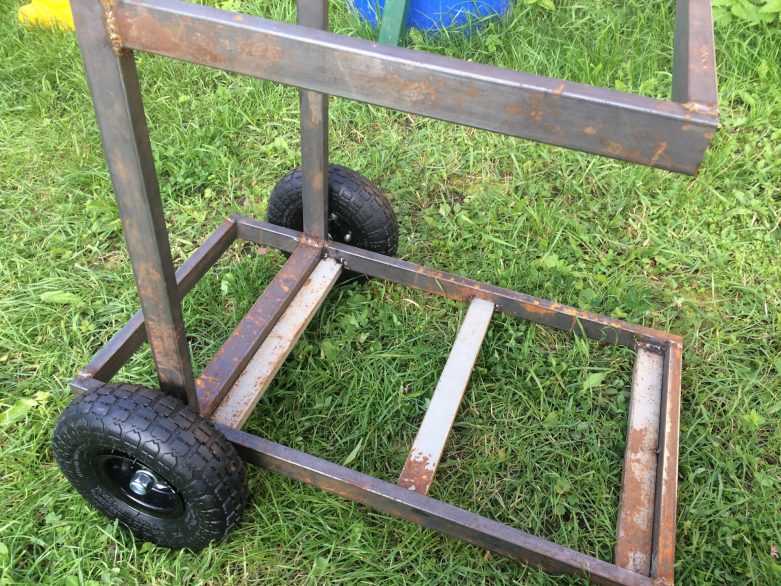

Рама тележки.

Этапы сборки.

Испытания четырёхколесной строительной тележки.

Строительная тачка из дерева, как прицеп для велосипеда

Тачки для строительства делают из металла. При их изготовлении не обойтись без сварочного инвертора, болгарки и дрели. А что делать, если сварочника нет? Изготовить тележку для перевозки грузов из дерева.

AndrejOrdynec

Я сделал тележку из дерева. Поставил её на два велосипедных колеса. Это — вторая тачка. Первая конструкция была не очень удачной, так как колёса стояли слишком близко друг к другу.

Эволюция деревянной тележки. Пользователь приделал к тачке длинную ручку. Колеса поставил шире.

Тележка выдержала груз до 100 кг.

А это — третий вариант AndrejOrdynec — тележка для велосипеда.

AndrejOrdynec

Тележку я сделал из старого велосипеда. Затея полностью себя оправдала. На этой тележке я привёз кирпич за 1,5 км от участка. На тачку помещается 24 кирпича. Ещё возил цемент — 2 мешка по 50 кг и булыжник из карьера, общим весом более 100 кг.

Тележка из дерева пригодилась для перевозки строительных материалов, оставшихся после сноса гаража.

Всего пользователей перевёз около 1700 шт. кирпичей. Потом велосипедные колёса тележки пошли «восьмёркой».

А это новая версия тележки из дерева, после учёта недостатков предыдущих моделей. Грузоподъёмность до 200 кг.

Варианты самостоятельного изготовления

Если на данном этапе вы еще не передумали делать тачку самостоятельно, тогда давайте приступим к изучению этой темы.

Для начала давайте рассмотрим, какие могут быть конструкции каркасов и кузовов.

Тачка из профильной трубы и оцинковки

Один из вариантов каркаса – сварить его из квадратного прута размером в поперечном сечении 25 мм. На ось нужно посадить два колеса. В свою очередь ось – это шпилька, укрепленная на гайках.

Рекомендуем также прочитать

Сам кузов будет состоять из листов оцинковки. Их нужно вырезать требуемых размеров и прикрутить шурупами к каркасу. В результате получаем хозяйственную вещь.

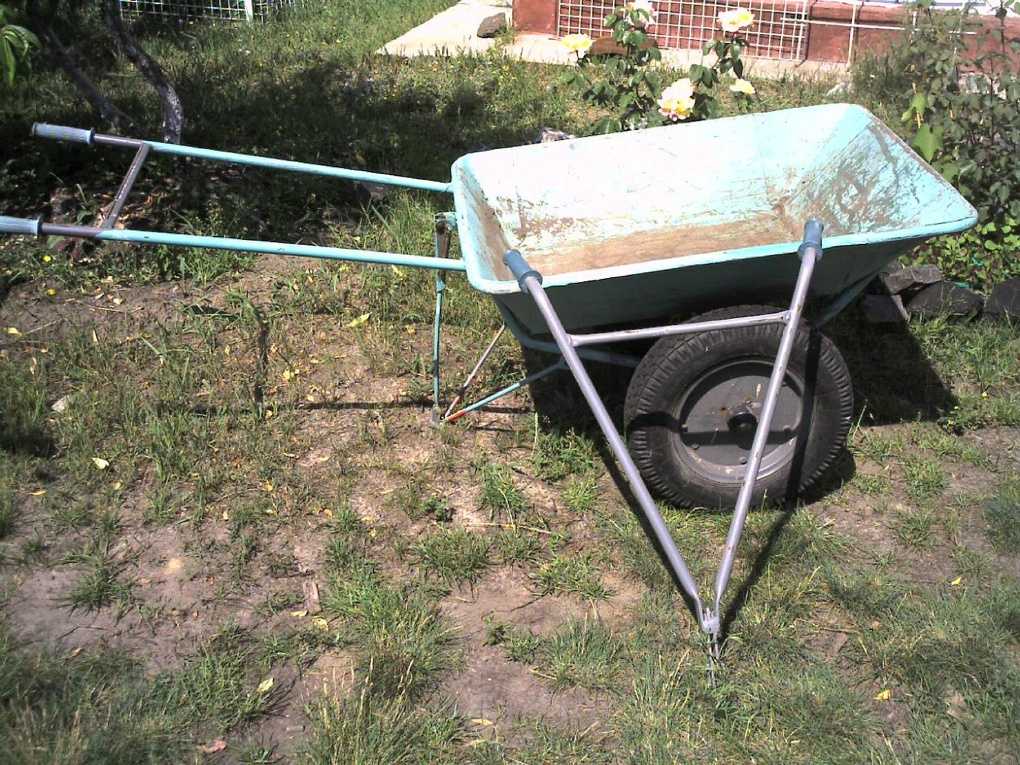

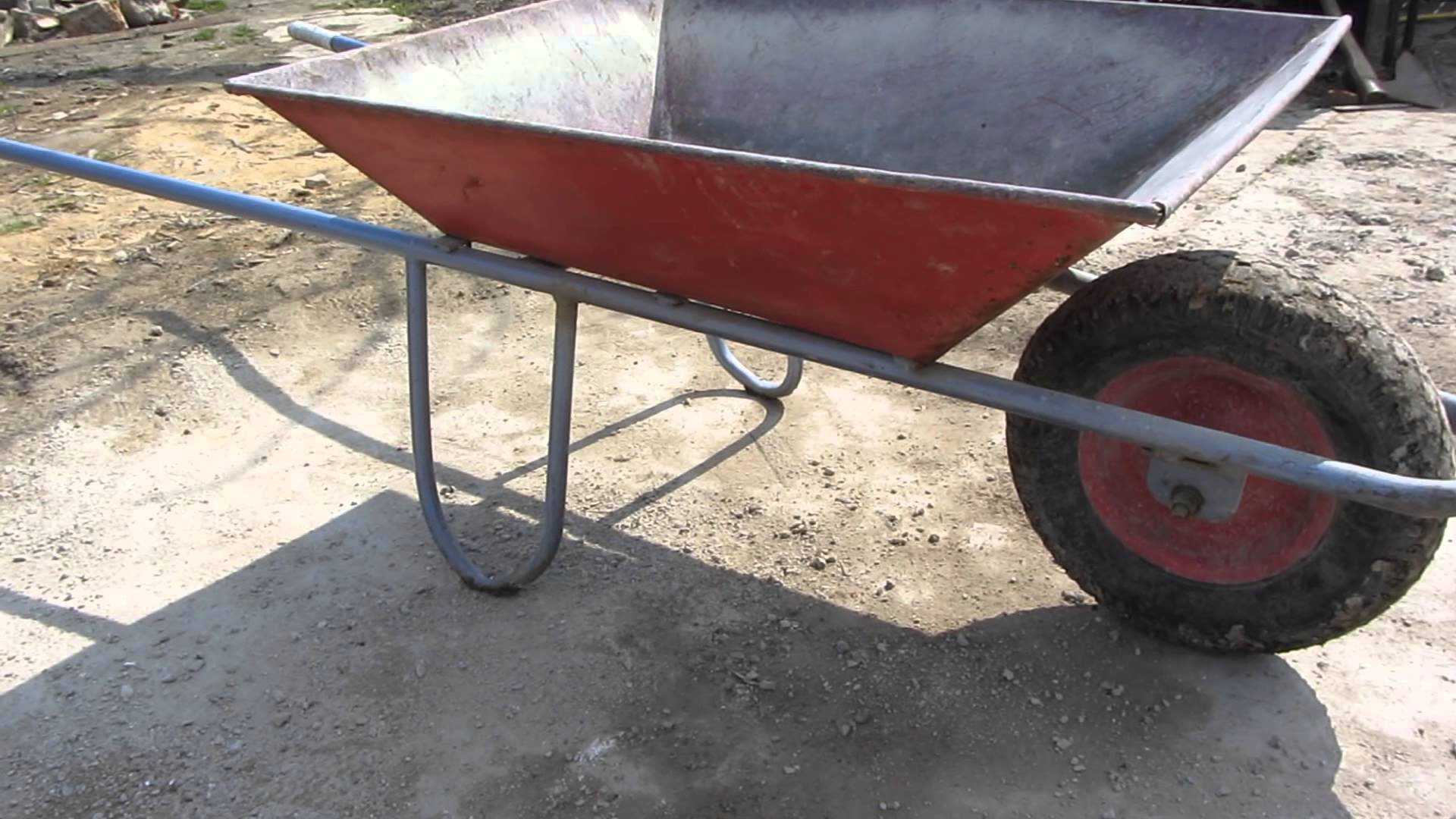

Тачка из подручных материалов

На этом рисунке, мы видим, что мастер излишне не пытался сделать тачку эстетически красивой. Ему нужно было сделать инструмент для перевозки земли, чтоб на это ушло минимум времени и денег.

На рисунке мы видим плод труда умельца

• Была взята ненужная емкость для замешивания раствора, что впоследствии стало кузовом
• Из металлических труб для сантехники был сделан каркас. Их выгнули дугой и сварили между собой.
• Сваркой также прикрепили ось для колеса. А кузов притянули проволокой, чтоб при переворачивании оно не выпадало.

Это не самый идеальный вариант тачки, но со своими функциями будет справляться.

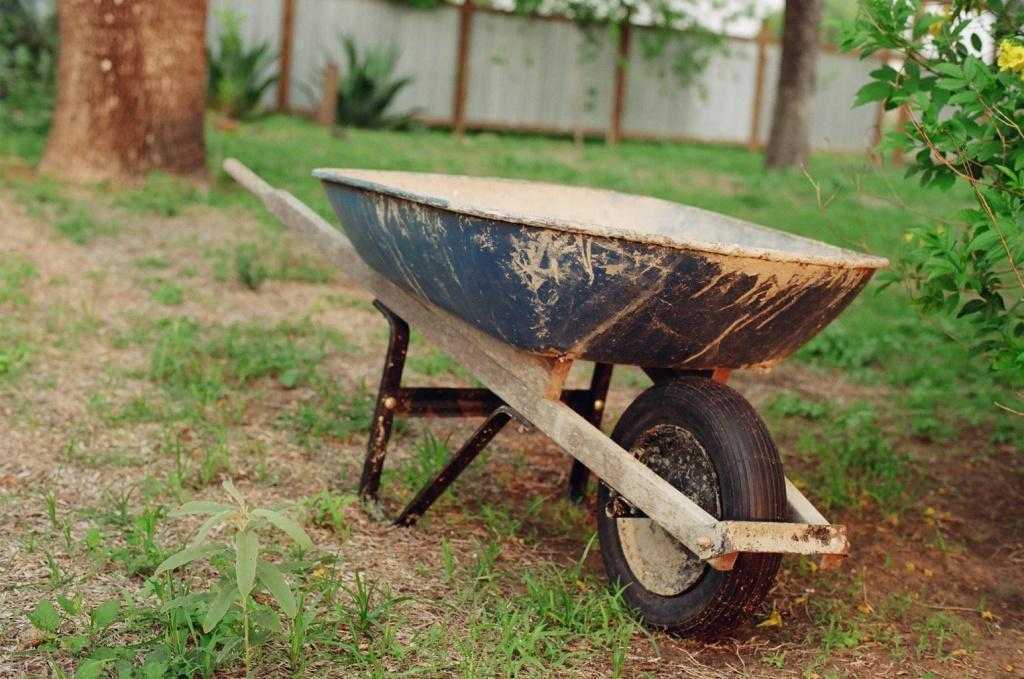

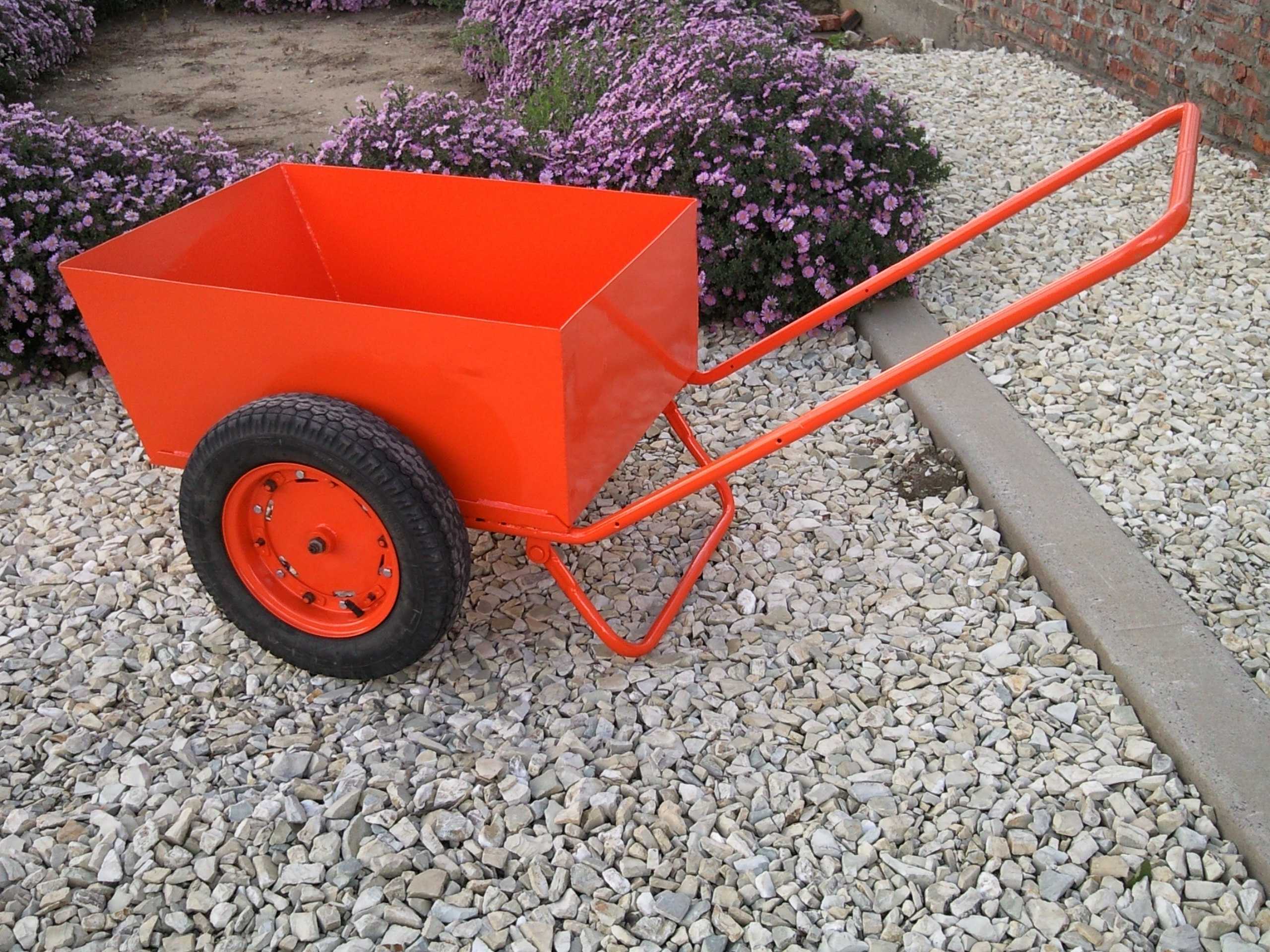

Тачка металлическая

На этой картинке мы, скорее всего, видим результат труда перфекциониста. Так как у создателя этой тележки не было инструмента для сгибания труб, была применена комбинация болгарка для надреза на ручках тележки. Ножки для упора были установлены готовые. Кузов полностью сварен с нуля из листа железа толщиной 3 мм.

Если присмотреться повнимательнее, то можно кое что заметить:

Края на кузове очень ровно обрезаны, такое чувство, что это даже не болгарка.
По всей длине кузова мы видим очень качественное выполнение сварочных швов.
Обратите внимание, какого цвета была выбрана краска. Это показатель того, что тачка делалась не для того, чтобы возить в ней землю или кирпич, а для очень чистой работы.. Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное

Хотя это все на выполнение ее функций не повлияет

Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное. Хотя это все на выполнение ее функций не повлияет.

Мастер-класс по изготовлению тачки (видео)

Но что делать, если у вас нет под рукой сварочного аппарата, или вы никогда им не пользовались? В таком случае в интернете существует множество информации как сделать садовую тачку своими руками под руками имея лишь доски, шурупы, ось и приспособления, чтоб прикрепить ее к самой тележке.

Во время сборки предпочтительней использование саморезов из оцинкованного материала. Перед тем как начать закручивать саморезы, сделайте в досках дырки, но чтоб размер был меньше, чем у шурупов. Это делается для того, чтобы доска не раскололась при сборке саморезами.

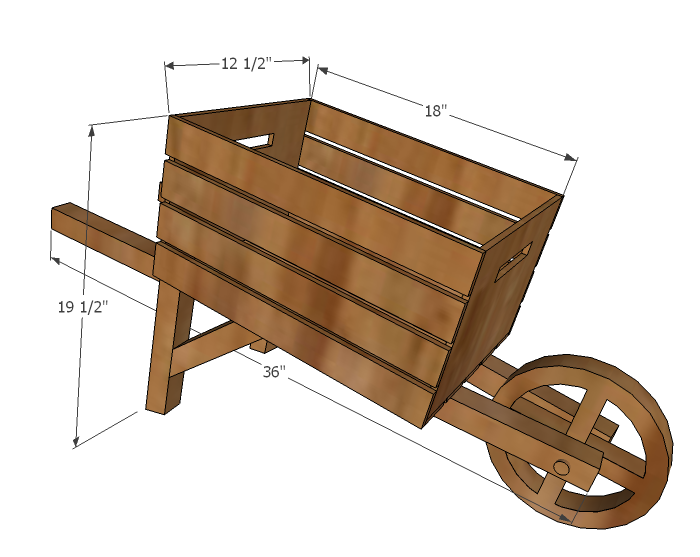

Чертеж деревянной тачки

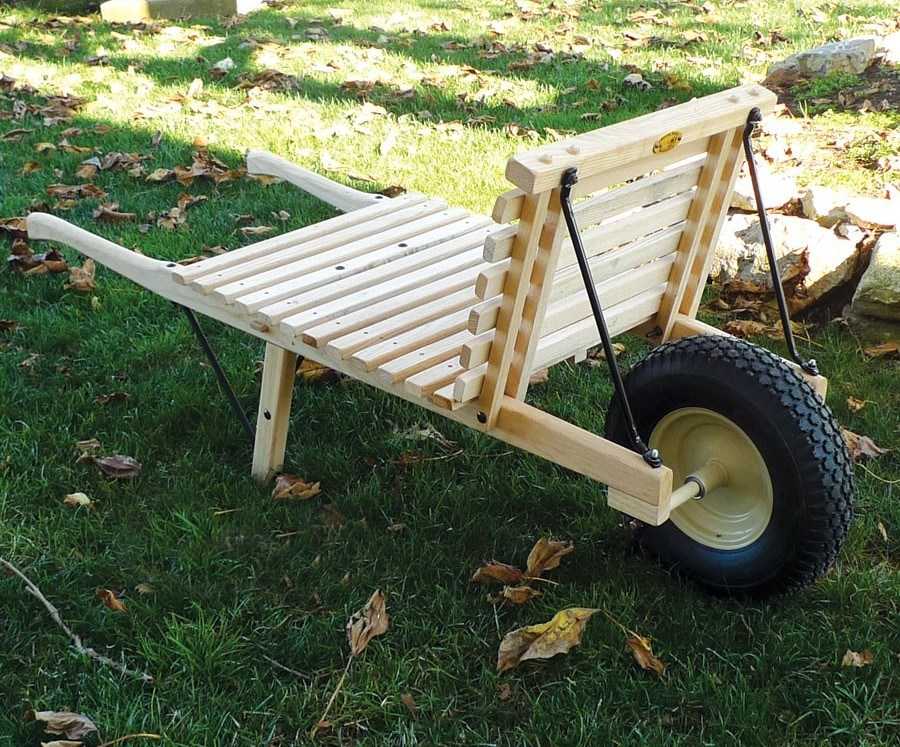

На этой картинке, мы видим очередной вариант тачки. Дно из доски не такое практичное, как если оно было из оцинкованного листа. В этом варианте остается сделать борта и поставить два колеса на ось.

Очередной вариант садовой тачки – сделать ее из бочки. Причем материал бочки неважен. Она может быть и пластиковая, и металлическая, и даже деревянная, хотя с ней, наверное, нужно будет помучиться. Бочка разрезается на две части вертикально, а значит, из нее можно сделать две тачки. Порядок выполнения «бочковой» тележки:

1. Режим приобретенную бочку на две части.
2. Собираем каркас, варианты которых вы читали выше.
3. Делаем борта или ребра, на которых будет держаться бочка.
4. Устанавливаем колеса.

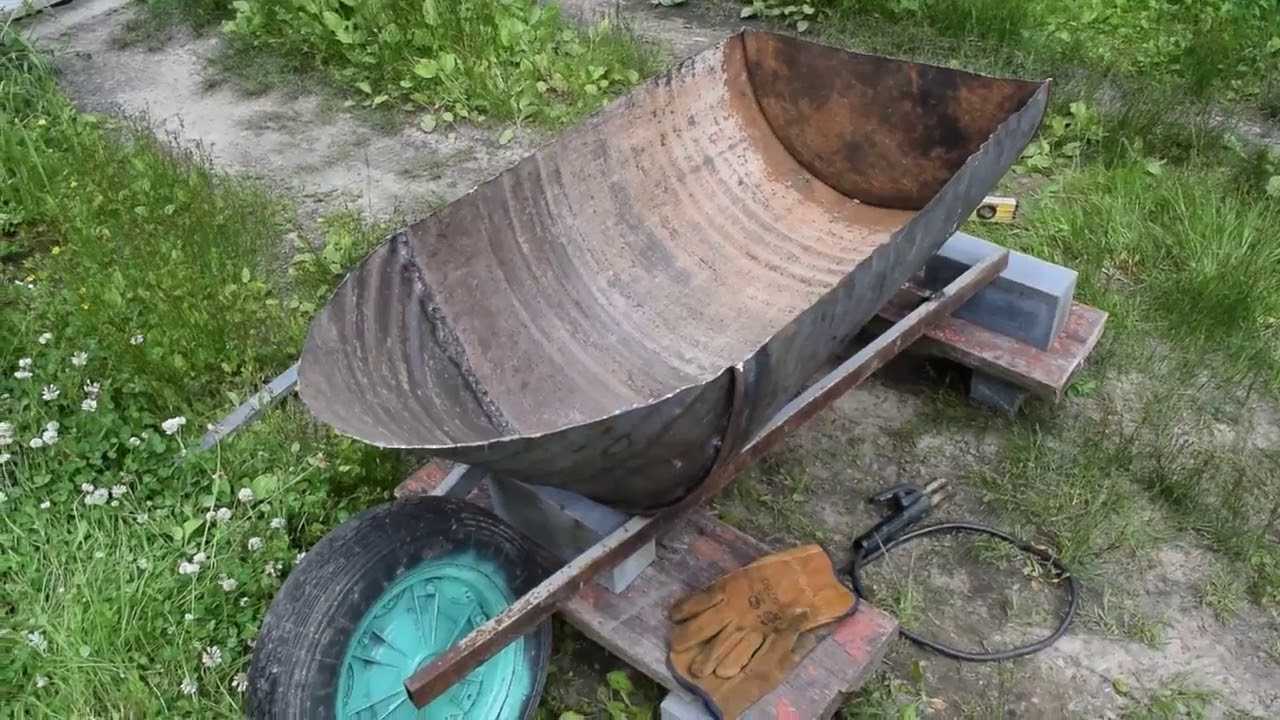

Тачка из старой бочки

Как видите, старые вещи иногда могут пригодиться, поэтому несколько раз подумайте,  когда захотите навести у себя в гараже порядок. Затем можно будет обмотать держатели изолентой, чтоб удобней было рукам. Можно сказать, что тачка готова. Можно приступать к изготовлению «тачки-сестры».

Если у вас есть старая кровать, то у нас для вас есть еще один вариант. Для этого потребуется: сама кровать и колеса. Колеса должны быть мощными. Колеса от древнего запорожца – один из вариантов. Конструкция тележки может быть как на двух колесах, так и на четырех. Порядок сборки:

• Снимаем сетку с кровати
• С помощью сварки или крепежей приделываем колеса.
• Крепим дно и бока из толстого стального пласта.
• Монтируем ручку – на ваш вкус, но лучше сделать буквой «п», потому что так будет эргономичней.

Все, творение готово. Получается хорошая самодельная садовая тачка для перевозки грузов. Это незаменимый инструмент для перевозки сена, строительных материалов, дров и так далее.

Из чего сделать тележку для инвентаря?

Самый простой вариант — работать со сталью. Можно было бы использовать дерево, но оно будет участвовать только в создании определенных аксессуаров. Но вот каркас, основание, а также рама под колеса тележки — только из металла. Дерево хорошо подходит для строительства и производства самых разнообразных дачных аксессуаров. К сожалению, оно менее соответствует требования для дачной тележки, чем металл.

По установленным размерам, или по тем, которые вы сами определяете ради собственного удобства, вываривается рама из профильной трубы. Желательно сделать несколько перемычек по длинной части рамы, чтобы поперек тележки у нас было еще 1-2 ребра жесткости.

Далее, по углам полученной рамы, с каждой ее стороны, привариваются вертикальные стойки. Их должно получиться 8 штук установленного размера. Поверх стоек, с внешней стороны, создаются стенки из металлического листа. Нежелательно использовать здесь профнастил, так как он достаточно тонкий и быстро износится. А вот стальной лист толщиной в 2-3 мм, подойдет отлично.

Размер тележки определяется собственными требованиями, но вполне нормально работает тележка, размеры которой составляют примерно 100 см в длину, 60 см в ширину и 50 см в высоту

Из такого же листа вырезается и основание — дно, которое укладывается вовнутрь и прикручивается на болты к раме. Тут можно работать и сваркой, но дно тележки — самая подверженная износу часть, а потому будет проще заменить его, просто открутив болты и вложив на его место новый лист. Каждый раз резать металл и заново приваривать его, не особо удобно.

Сборка прочной помощницы

Если тачку планируете использовать для перевозки разных тяжёлых грузов, стройматериалов, крупногабаритных предметов, она должна быть сделана с 4 колёсами. Такая конструкция выполнена обычно из металлических элементов. Для её составления исполнитель должен иметь сварочный аппарат и инструменты для слесаря. Рамка тележки составлена из труб и кусков. Они свариваются вместе на одну платформу.

Рукоятка и колёса приваривают на рамку. Специалисты рекомендуют оснастить её шинами, повышает грузоподъёмность и упрощает процесс движения. Каждое колесо приварено к раме отдельно. Ёмкость крепят на платформе. В неё загружают разные грузы для перевозки. Для этих целей используйте старый или новый поддон. Устройство для загрузки и транспортировки материалов преимущественно фиксируется на платформе.

Операция выполняется путём сварки или закрепления. Первый вариант подходит для телег, которые не планируются вскоре разбирать. Болтовое соединение позволяет изменять контейнер при необходимости для перевозки.

Originally posted 2018-03-28 15:13:01.

Поделка из картона для детей

Мастерим тележку из бумаги

Изготовление тележки из бумаги — занимательное занятие, которое можно провести вместе с детьми. Для этой поделки необходимо иметь бумагу, ножницы, клей и линейку. Сделать тележку из бумаги можно по следующей инструкции:

1. Вырезать из бумаги прямоугольник размером 20х10 см — это будет основание тележки.
2. Склеить две длинные стороны прямоугольника, чтобы получилась коробка.
3. Вырезать из бумаги два круга диаметром 5 см — это будут колеса тележки.
4. Склеить круги на боковые стороны коробки, располагая их на расстоянии друг от друга примерно 1 см.
5. Из оставшейся бумаги вырезать полоски длиной около 5 см и шириной 1 см. Скрутить их внутрь, чтобы получить трубки, и использовать их для создания осей колес.
6. Проткнуть отверстия в коробке и вставить в них трубки, на которых расположены колеса.
7. Подкрасить тележку любимым цветом и дать ей высохнуть.

Готовая тележка из бумаги может служить украшением комнаты или игрушкой для малышей. Это простой и доступный способ разнообразить досуг вместе с детьми, развить их творческие способности и моторику рук.

Мастер-класс с пошаговой инструкцией

В этом разделе мы предлагаем вам мастер-класс по созданию тележки из картона для детей. Это простой и увлекательный способ провести время с вашими детьми и научить их основам конструирования.

Для изготовления тележки вам понадобятся:

• Картонный лист А4 или А3;
• Ножницы;
• Клей для бумаги;
• Линейка;
• Карандаш или маркер;
• Две крышки от пластиковых бутылок;
• Колесики от игрушек или из пакетиков с сухими завтраками.

Шаги:

1. Нарисуйте на картоне два прямоугольника — один длиннее, другой короче. Длинный прямоугольник будет основой тележки, а короткий — ее боковой стенкой. Размеры прямоугольников зависят от желаемого размера тележки. Например, основа может быть размером 20×30 см, а боковая стенка — 20×10 см.
2. Вырежьте прямоугольники ножницами. Затем, на коротком прямоугольнике, нарисуйте линию по середине и разрежьте его по этой линии, чтобы получить две равные половины.
3. Сложите длинный прямоугольник посередине, чтобы он образовал две части, и разогните его снова. Это поможет сделать более прочную основу тележки.
4. Нанесите клей на края короткого прямоугольника и приклейте его к основе на расстоянии около 5 см от края. Это будет боковой стенкой тележки.
5. На другой стороне основы нанесите клей и приклейте вторую боковую стенку на таком же расстоянии от края.
6. Подождите, пока клей высохнет, затем приклейте крышки от пластиковых бутылок на нижний край тележки в качестве колес.
7. Наконец, приклейте колесики на крышки. Если у вас нет игрушечных колесиков, вы можете сделать их из пакетиков с сухими завтраками.

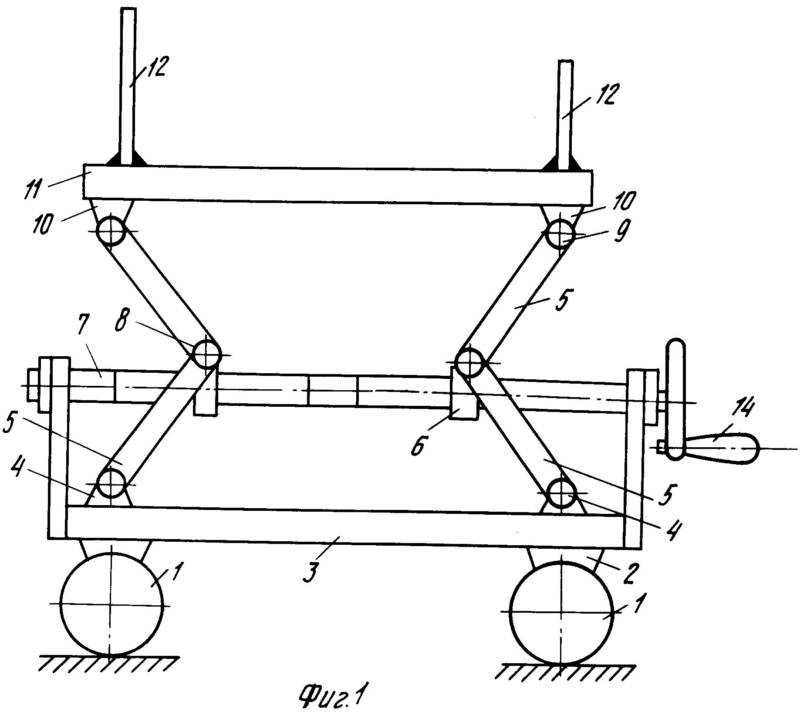

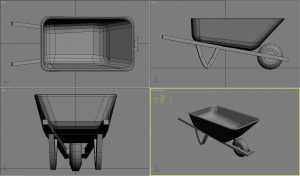

Проекты, чертежи и размеры самодельных конструкций

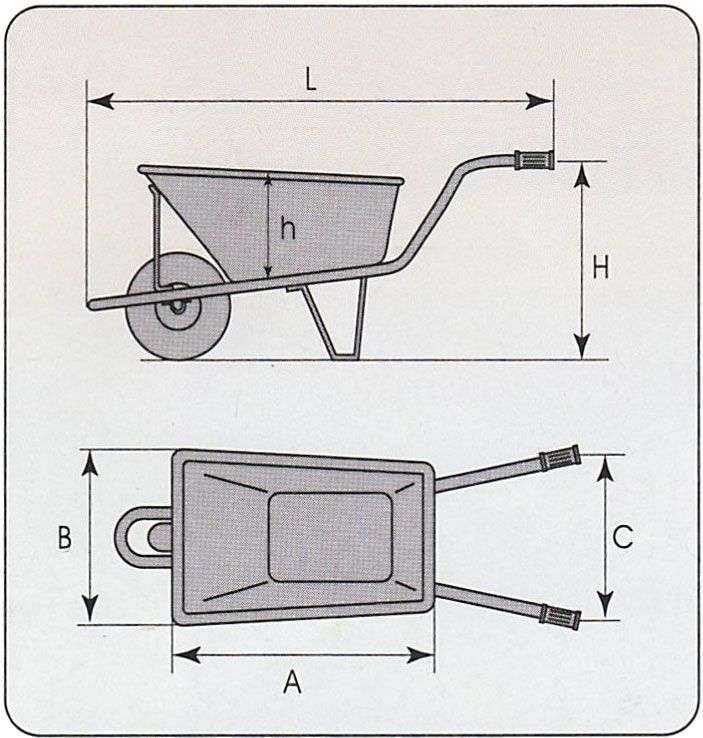

Прежде, чем браться за работу, нужно подготовить проект, то есть чертеж или эскиз изделия. Самодельщики редко повторяют существующие конструкцию целиком и обязательно придумывают что-то свое. В таком случае полезен набор чертежей различных тележек, опираясь на которые можно подготовить собственный.

При этом следует руководствоваться следующими соображениями:

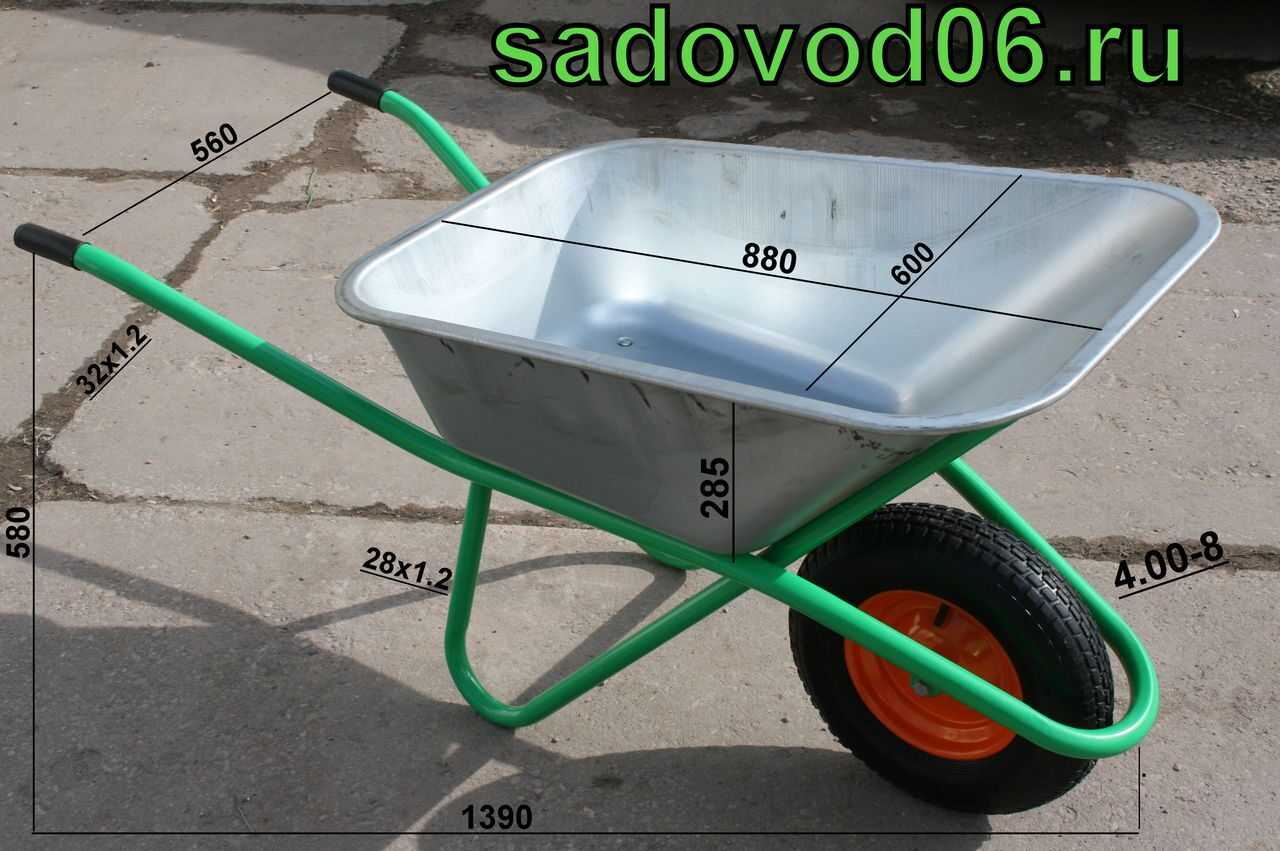

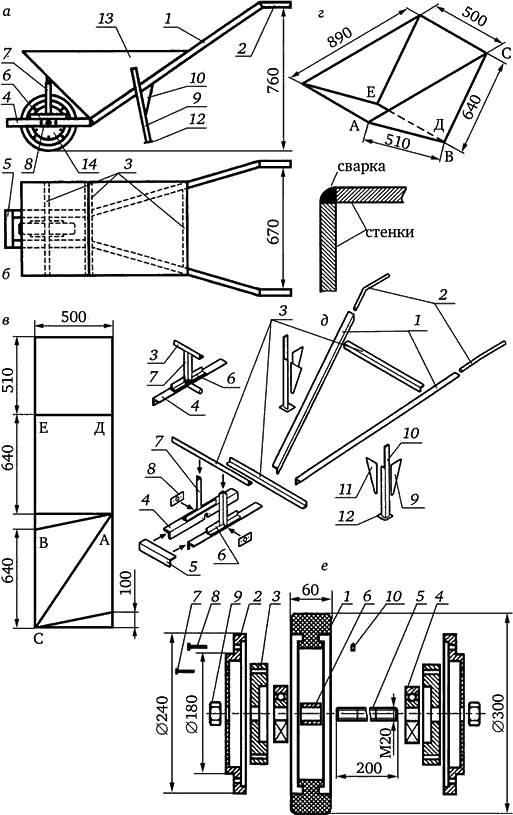

• По данному чертежу можно сварить стандартную строительную тачку для сыпучих материалов с одним колесом. Для этой конструкции хорошо подойдет корыто, изготовленное из оцинкованного металла.
• На этом фото представлен двухколесный вариант с высокой платформой. На ней удобно перевозить крупные предметы, например, ящики.
• Перед Вами еще один вариант высокой тележки, теперь уже на велосипедных колесах. Ее можно использовать как вручную, так и прицепить к велосипеду.

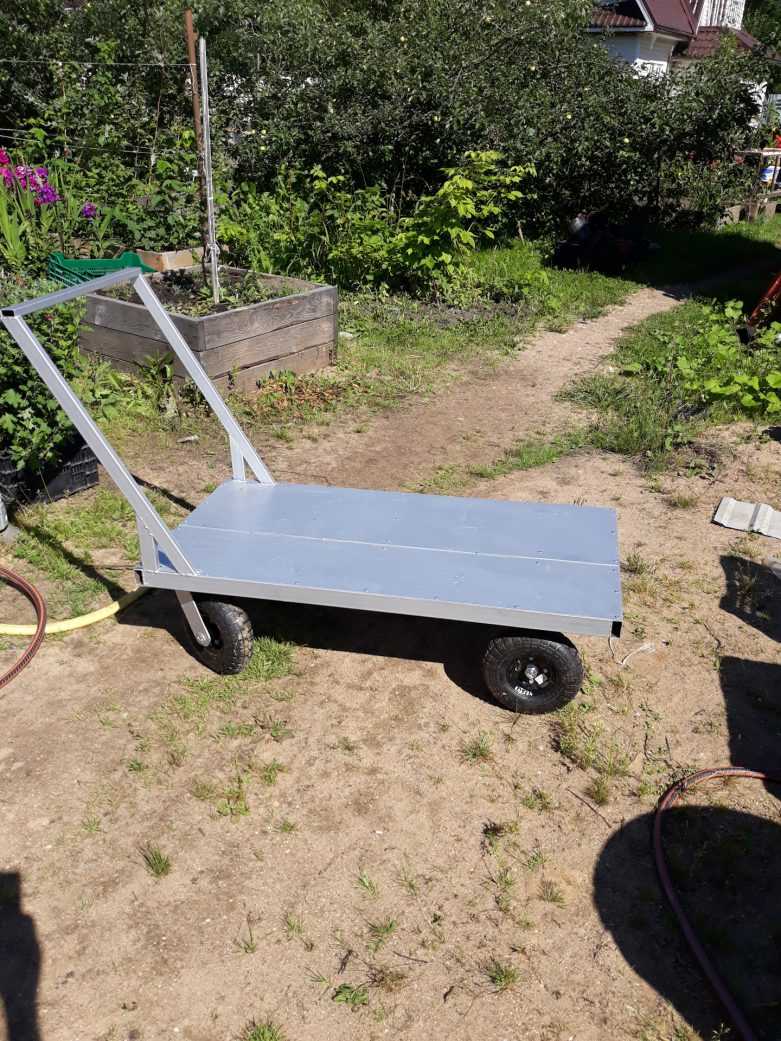

• Эта платформа также предназначена для крупногабаритного груза. Она имеет одно колесо и может передвигаться только вручную.

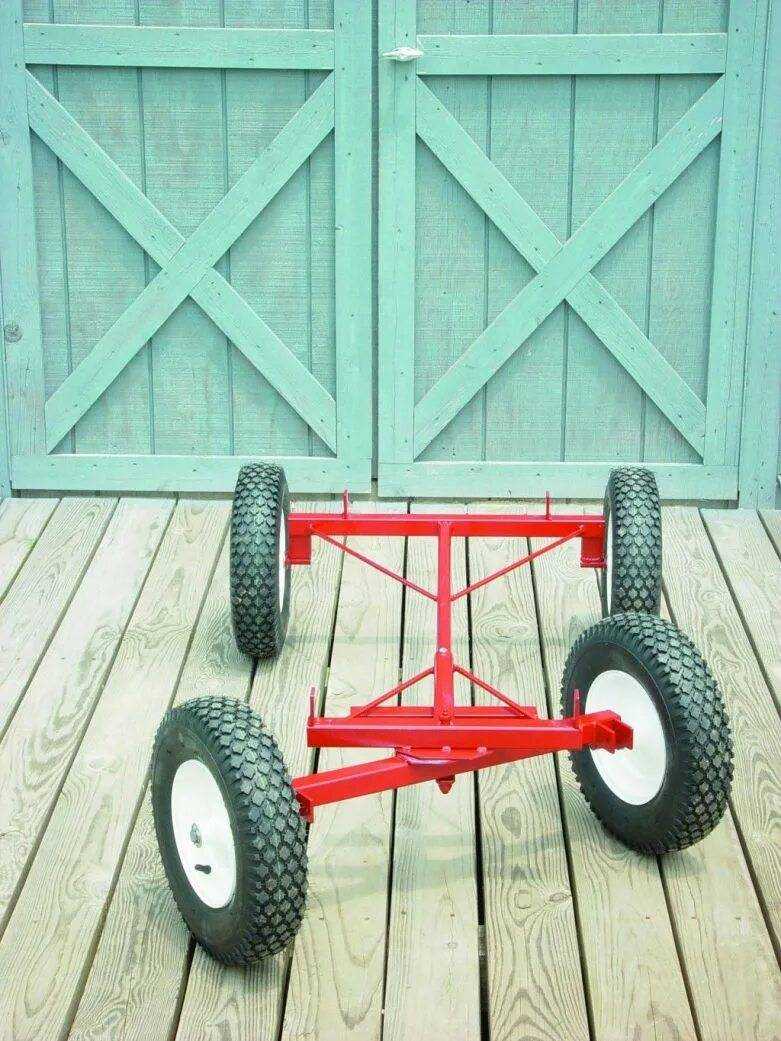

• Вариант на небольших колесах предполагает ровное и плотное основание для передвижения. На такой грузовой тележке удобно перевозить большие и тяжелые вещи, например, улья или холодильник, так как их не требуется поднимать высоко.

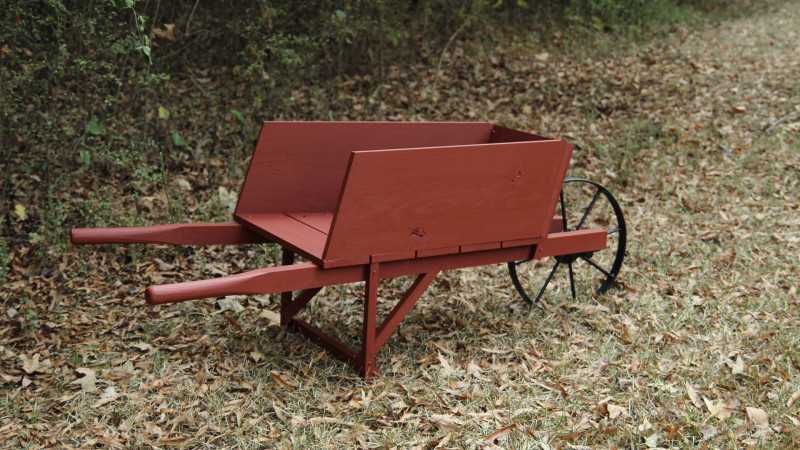

• Конструкцию с деревянным колесом следует рассматривать как декоративную поделку для сада. Декорацию из дерева или фанеры следует хорошенько обработать, окрасить и разместить в ней цветы.

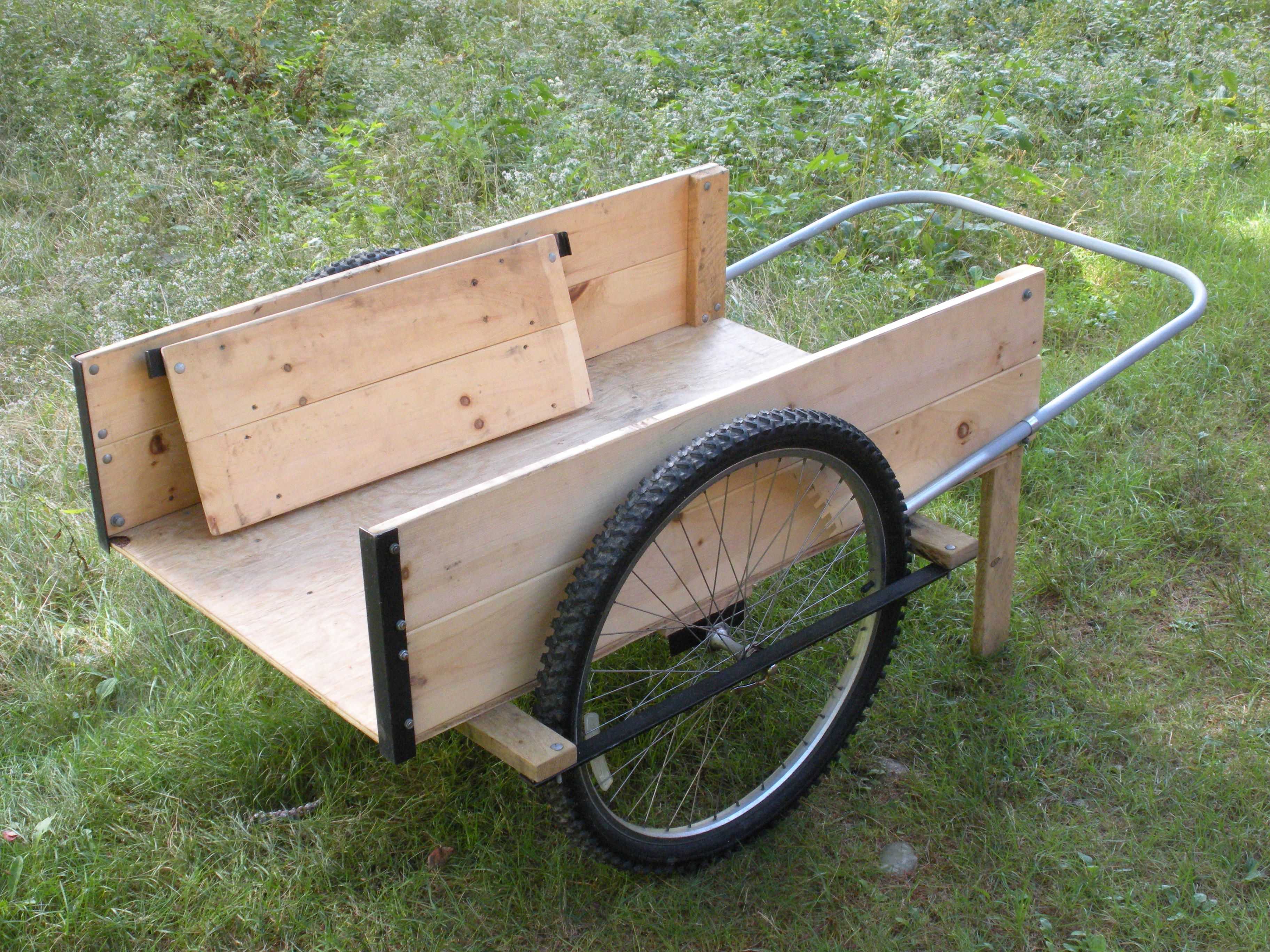

Двухколёсная

Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс.

Пошаговый алгоритм создания выглядит следующим образом:

1. Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
2. Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
3. Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
4. Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.
5. Если имеется готовая ось от старого мопеда или картинга, то не придётся использовать доски с подшипниками.

Четырёхколёсная

Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов.

Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:

1. Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
2. Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
3. Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
4. Затем к нижней части рамы надо приварить колёса.
5. Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.

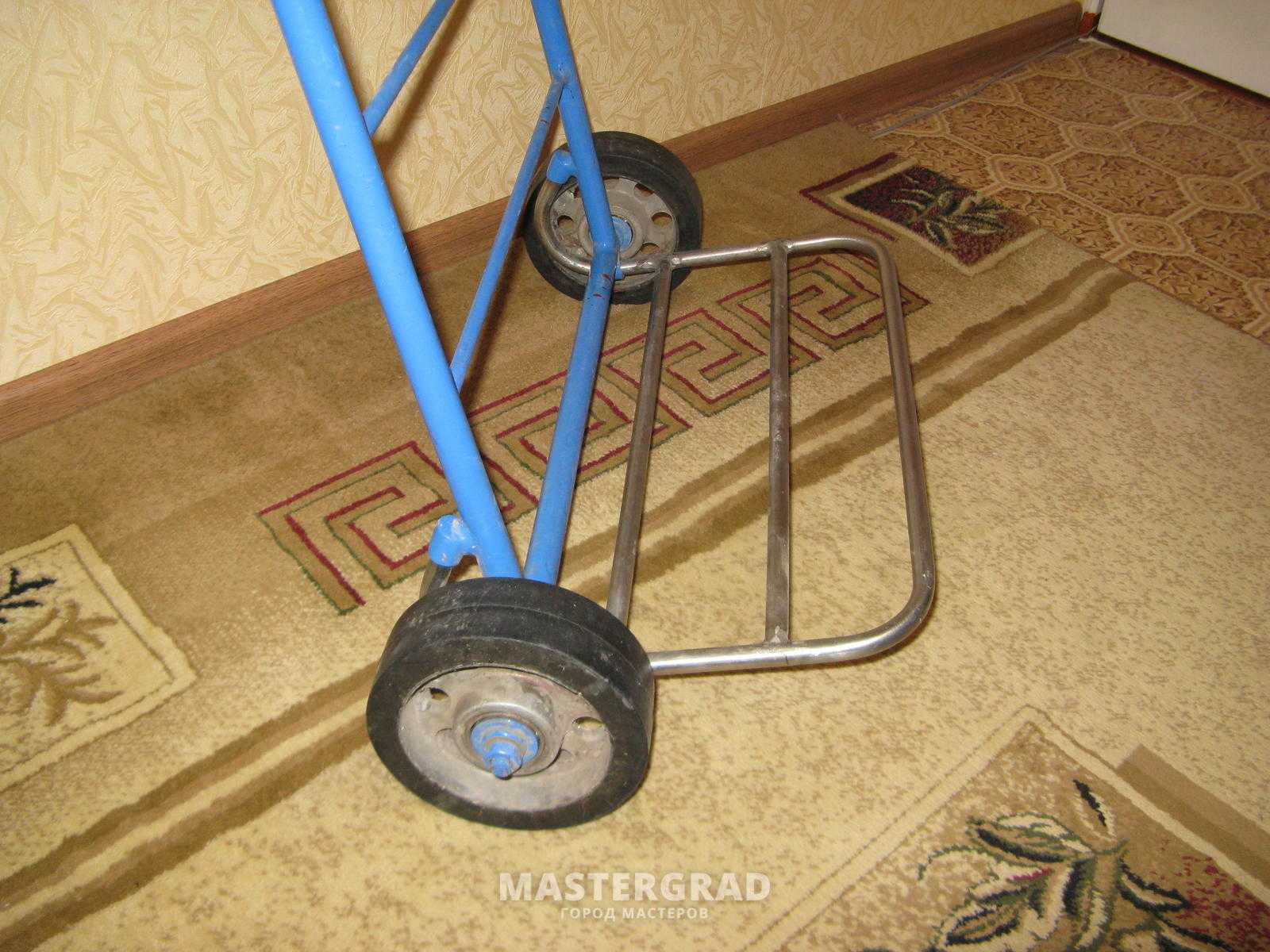

Складная

Складная тележка, сделанная своими руками, выдерживает грузы до 50 кг. Её основное преимущество — компактность.

Пошаговая инструкция по изготовлению складной тележки выглядит следующим образом:

1. Для изготовления выбирайте трубы толщиной от 2 мм.
2. Необходимо сделать чертежи рамы натуральной величины, чтобы пользоваться ими как шаблоном при сгибании труб.
3. Втулки шарнира привариваются к рамке площадки.
4. Затем втулки привариваются к основной раме.
5. Все швы надо очистить и заполировать.
