Схема драйвера rsv spo 02 40w 6500k: всё, что вам нужно знать

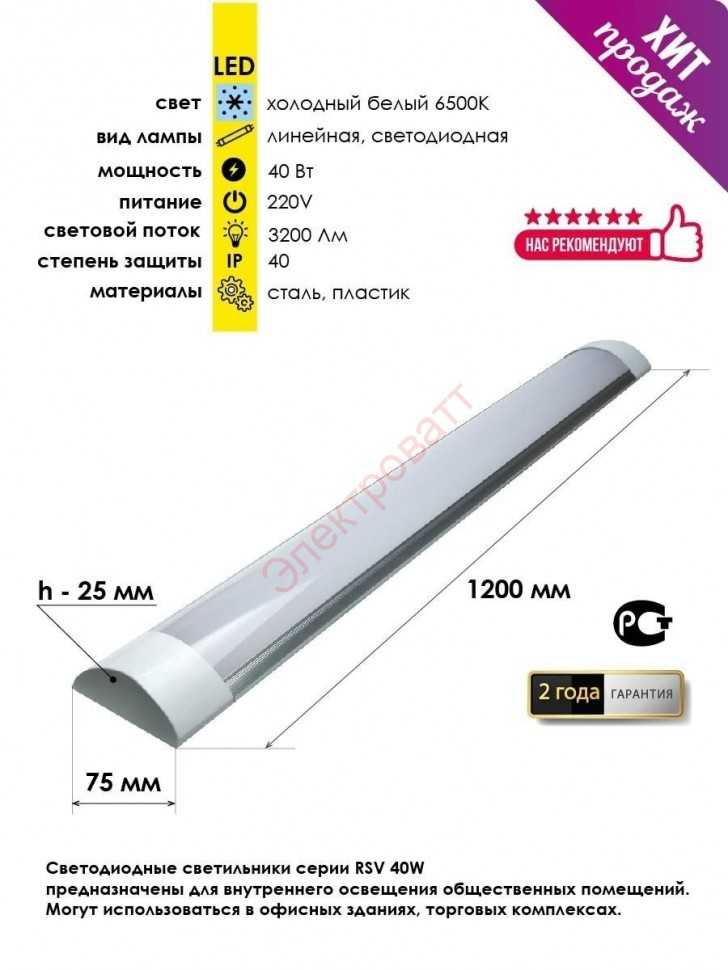

Прочный металлический корпус светильника

Светильник светодиодный RSV SPO 02 40W 6500K IP40 оснащен прочным металлическим корпусом, что делает его надежным и долговечным решением для освещения различных помещений.

Металлический корпус надежно защищает внутренние компоненты светильника от воздействия влаги, пыли и механических повреждений. Это позволяет устанавливать светильник в различных условиях, включая производственные и складские помещения.

Прочный металлический корпус также способствует эффективному распределению тепла, что увеличивает срок службы светодиодных элементов и позволяет достичь более высокой яркости света.

Корпус светильника выполнен из высококачественных материалов, что гарантирует его долговечность и стойкость к внешним воздействиям. Кроме того, он имеет современный и эстетичный дизайн, который легко впишется в любой интерьер.

Светильник светодиодный RSV SPO 02 40W 6500K IP40 с прочным металлическим корпусом — идеальное решение для обеспечения эффективного и надежного освещения в различных помещениях.

Основные характеристики и принцип работы

Схема драйвера Rsv spo 02 40w 6500k представляет собой электронное устройство, предназначенное для подключения светодиодов к источнику питания. Она имеет ряд основных характеристик и работает на основе определенного принципа.

Основные характеристики схемы драйвера Rsv spo 02 40w 6500k:

Мощность: 40W
Цветовая температура: 6500K
Ток: определенное значение, соответствующее требуемой работе светодиодов
Напряжение: определенное значение, соответствующее требуемой работе светодиодов

Принцип работы схемы драйвера заключается в том, что она преобразует переменное напряжение, поступающее от источника питания, в постоянное напряжение, которое необходимо для работы светодиодов. Этот преобразователь обеспечивает стабильное и надежное питание светодиодов, что позволяет им работать в заданных параметрах.

Схема драйвера Rsv spo 02 40w 6500k защищает светодиоды от возможной перегрузки тока и напряжения. Она также обеспечивает стабильное освещение при изменении входных условий, таких как переменное напряжение или ток.

Эта схема драйвера проста в использовании и установке. Она может быть использована в различных применениях, таких как освещение в помещениях, наружное освещение и декоративное освещение. Схема драйвера Rsv spo 02 40w 6500k обеспечивает высокое качество света и долгий срок службы светодиодов.

Преимущества схемы драйвера Rsv spo 02 40w 6500k:
1. Надежность и стабильность работы

2. Защита от перегрузки и внешних факторов

3. Простота в использовании и установке

4. Высокое качество света

5. Долгий срок службы светодиодов

Выводы:

Схема драйвера Rsv spo 02 40w 6500k имеет основные характеристики, такие как мощность, цветовая температура, ток и напряжение
Она работает на принципе преобразования переменного напряжения в постоянное, обеспечивая стабильное и надежное питание светодиодов
Схема обладает преимуществами над другими аналогичными устройствами, такими как надежность, защита, простота использования, высокое качество света и долгий срок службы светодиодов

Советы по выбору

При выборе драйвера для светодиода Rsv spo 02 40W 6500K нужно учитывать несколько важных факторов. Вот несколько советов, которые помогут вам сделать правильный выбор:

Мощность: Убедитесь, что выбранный драйвер имеет достаточную мощность для подключения светодиода

Драйвер должен иметь мощность, необходимую для работы светодиода при выходной мощности 40W.

Выходное напряжение: Обратите внимание на выходное напряжение драйвера. Оно должно соответствовать спецификациям светодиода

Для Rsv spo 02 40W 6500K необходимо выходное напряжение 28-36V.

Эффективность: При выборе драйвера обратите внимание на его эффективность. Чем выше эффективность драйвера, тем меньше энергии будет теряться в виде тепла. Выбирайте драйвер с высокой эффективностью, чтобы экономить электроэнергию и увеличить срок службы светодиода.

Степень защиты: Проверьте, имеет ли драйвер необходимую степень защиты от пыли и влаги. Для надежной работы светодиода во влажных или пыльных условиях, драйвер должен иметь высокую степень защиты, например, IP65 или выше.

Надежность: Изучите характеристики драйвера и отзывы покупателей, чтобы узнать о его надежности и долговечности. Выбирайте драйверы от надежных производителей с хорошей репутацией.

Следуя этим советам, вы сможете выбрать подходящий драйвер для светодиода Rsv spo 02 40W 6500K и обеспечить его надежную и эффективную работу.

Использование светильника RSV SPO 02 40W 6500K IP40 в различных сферах

Светильник RSV SPO 02 40W 6500K IP40 предназначен для использования в различных сферах, благодаря своим характеристикам и возможностям. Он обладает высокой яркостью и холодным светом, что делает его идеальным выбором для коммерческих помещений, таких как офисы, магазины и торговые центры.

Светильник RSV SPO 02 40W 6500K IP40 также может быть использован в промышленных помещениях, где требуется яркое освещение, например, на производственных площадках или складах. Благодаря своей защите IP40, он защищен от попадания пыли и посторонних предметов, что делает его идеальным для использования в условиях повышенной загрязненности.

Данный светильник также может быть использован в общественных зданиях, таких как школы, больницы и аэропорты. Высокая яркость и энергоэффективность светодиодов позволяют существенно снизить энергопотребление и снизить затраты на электричество.

Светильник RSV SPO 02 40W 6500K IP40 также идеально подходит для использования в местах, где требуется точное и равномерное освещение, таких как архитектурные объекты, музеи и галереи. Благодаря возможности регулировки яркости и направленности света, светильник позволяет создавать оптимальные условия для просмотра и изучения экспонатов.

Использование светильника RSV SPO 02 40W 6500K IP40 дает возможность создать комфортные условия освещения в различных сферах деятельности, обеспечивая яркий, равномерный и энергоэффективный свет.

Применение

Драйвер Rsv spo 02 40w 6500k находит свое применение в освещении различных помещений, таких как офисные здания, торговые центры, склады, производственные площади и другие коммерческие объекты. Он обладает рядом характеристик и особенностей, которые делают его незаменимым компонентом в системе освещения.

Преимущества драйвера Rsv spo 02 40w 6500k:

Высокая энергоэффективность, благодаря которой драйвер позволяет снизить энергопотребление системы освещения и, соответственно, экономить электроэнергию;
Стабильное и качественное освещение без мерцания и «пульсации» света;
Длительный срок службы и надежность работы, благодаря применению высококачественных компонентов и тщательному контролю качества производства;
Устойчивость к перепадам напряжения и защита от коротких замыканий и перегрузок;
Возможность регулировки яркости света в зависимости от потребностей и предпочтений пользователей;
Простота установки и подключения к системе освещения.

Особенности драйвера Rsv spo 02 40w 6500k:

Мощность драйвера составляет 40 Вт, что позволяет обеспечить достаточно яркое освещение в больших помещениях;
Диапазон рабочих температур от -20°C до +60°C, что позволяет использовать драйвер в широком спектре климатических условий;
Высокая степень защиты по стандарту IP67, что обеспечивает надежную защиту от пыли и влаги, а также повышает долговечность и надежность работы драйвера;
Совместимость с лампами и светильниками социального типа, что позволяет использовать его в широком спектре осветительных приборов.

Общий резюме: драйвер Rsv spo 02 40w 6500k представляет собой надежное и энергоэффективное устройство, которое может быть использовано для освещения различных коммерческих помещений. Он сочетает в себе высокую производительность, долговечность и простоту установки, что делает его отличным выбором для профессионального освещения. Благодаря своим преимуществам и особенностям, драйвер Rsv spo 02 40w 6500k является одним из лучших вариантов для создания качественного и эффективного освещения в коммерческих помещениях.

Rsv spo 02 40w 6500k схема

Добавлено (04.08.2017, 22:41)———————————————а лучше для начала как вам написали определить,что за светодиоды стоят,чтоб посчитать ток

размеры SMD светодиодов 2,5*3,5мм видимо это светодиоды формата 3528 с током 20 мА. а возможно это светодиоды 3528 удвоенной мощности ведь у каждой ленты питание 24в. А может 2835. «У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.» Вот у моих почти вся излучающая поверхность покрыта слоем люминофора. И оказывается есть разные 2835Микросхему забыл глянуть. Я так понял надо менять резисторы по 1,5 ом.

Не, внешне больше похоже на 2835 (ток 60мА). Жаль что и у 2835 и у 3528 контакты расположены на расстоянии 35.Забыл указать что в новом светильнике сначала перегорает 2-4 светодиода в разных местах светильника, а уже потом выходит из строя ЭПРА.Михруха PT6985-D CCM43B 1DF2JF

В паспорте светильника написано:Потреб.мощность — 36ВтСветовой поток — 2800лмЭффективность — 80лм\Вт

Спецы по с/диодам, прошу помощи ! В эксплуатации свет-к 9Вт с драйвером 8-12 Вт.Постоянно вылетает по паре диодов , хотя св-к включается очень редко и ненадолго (от датчика движения с ф/реле). Задолбался перепаивать с/диоды. Как известно, в таких св-ках они соединены последовательно -параллельно. При напряжении питания 25 вольт потребление тока 300 мА. Драйвер рассчитан выдать ток до 350мА .

Итак, на пластине указана марка светодиодов 5730, у надёжных марок данные такие — 0,5 Вт — 0,15А — 3,4V.У китайцев светодиоды этой марки часто попадаются различные, и по мощности и по напряжению

Отсюда следует одно важное правило, если например в лампе сгорает один или несколько светодиодов на общей пластине, менять нужно все светодиоды, и брать замену из одной партии! Если светодиоды стоят последовательно то их ещё бы желательно отобрать одинаковыми по напряжению зажигания, иначе светодиоды с боле низким порогом будут выгорать первыми.Получается, мы имеем две цепочки по семь светодиодов на 3,4V (максимальное напряжение) т.е. 23,8В в линейке, и 2 на 150мА! Драйвер заявлен на 8 — 12Вт, смотрим таблицу:

В результате выходное напряжение драйвера заявлено от 24 до 40V, вывод очевиден. Правильней было бы установить драйвер на 4 — 7Вт..

Что касается напряжения, то и те, и другие бывают самые разные, от 3 до 6в (последние по сути два светика в одном корпусе). При замене важнее ток на который рассчитан светик, а вот китайпром чего только не выпускает. Про «трубы» я имел ввиду полуготовые светильники Yemeke с Ali (подключил питание, и готово), это удорожает ремонт, но уменьшает головную боль. Все зависит от стоимости «пациента» и желания заказчика раскошелиться за ремонт. Если заказчик жмотливый, то тогда и нечего огород городить, себе и другим мозги парить.Гораздо быстрее (IMHO) было бы слепить с нуля 4 ленты из тех новых светодиодов что у вас есть, и подобрать к ним драйвер (или наоборот, под существующий драйвер подобрать и слепить линейки светодиодов).

Критерии выбора и советы экспертов

При выборе схемы драйвера Rsv spo 02 40w 6500k следует учитывать несколько критериев, которые помогут сделать правильный выбор и получить оптимальные результаты. Вот некоторые из них:

Мощность
При выборе схемы драйвера необходимо обратить внимание на его мощность. Она должна соответствовать энергопотреблению светодиодов, которые он будет питать.

Напряжение питания
Драйвер должен иметь подходящее напряжение питания для светодиодов, которые он будет питать. Также следует учитывать совместимость с электросетью вашего региона.

Эффективность. Выбирая драйвер, следует обратить внимание на его эффективность. Чем выше эффективность, тем меньше потери энергии и тем дольше будут работать светодиоды.

Защита от перегрузки и короткого замыкания. Драйвер должен иметь встроенную защиту от перегрузки и короткого замыкания, чтобы предотвращать повреждения светодиодов и обеспечивать их долговечность.

Качество и надежность

Важно выбирать драйверы только у надежных производителей, чтобы быть уверенным в их качестве и долговечности.

Теперь давайте рассмотрим несколько советов от экспертов по выбору и использованию схемы драйвера Rsv spo 02 40w 6500k:

При выборе драйвера сравнивайте несколько моделей разных производителей

Изучите их спецификации, отзывы покупателей и рекомендации экспертов.
Обратите внимание на гарантию, предлагаемую производителем. Надежные производители обычно предлагают гарантию на свои изделия.
Соблюдайте правила безопасности при установке и подключении драйвера

Не допускайте контакта с влагой и внешними механическими повреждениями.
Если вы не уверены в своих навыках, лучше обратиться за помощью к специалисту или электрику.
Не забывайте про периодическую проверку и обслуживание драйвера и светодиодов. При обнаружении любых неисправностей следует связаться с производителем или специалистом для ремонта или замены.

Следуя этим критериям выбора и советам экспертов, вы сможете выбрать и использовать схему драйвера Rsv spo 02 40w 6500k с максимальными пользой и эффективностью.

Как выбрать драйвер Rsv spo 02 40w 6500k?

Выбор правильного драйвера для светодиодной лампы Rsv spo 02 40w 6500k является важным шагом при покупке и монтаже осветительного прибора. Драйвер — это электронное устройство, которое обеспечивает постоянный ток и напряжение для светодиодной лампы.

Вот несколько важных факторов, которые следует учитывать при выборе драйвера Rsv spo 02 40w 6500k:

Мощность: Убедитесь, что мощность драйвера соответствует мощности светодиодной лампы. Подобрать драйвер с сопоставимой или чуть большей мощностью, чтобы избежать перегрева и повреждения светодиодов.

Входное напряжение: Учитывайте совместимость напряжения драйвера с источником питания, который будет использоваться для подключения осветительной системы. Обычно драйверы имеют широкий диапазон входного напряжения.

Ток: Убедитесь, что ток драйвера соответствует требуемому току светодиодной лампы

Это важно, чтобы обеспечить правильное питание и длительный срок службы светодиодов.

Тип подключения: Определите, какой тип подключения требуется для светодиодной лампы. Например, это может быть последовательное или параллельное подключение
Это важно, чтобы драйвер был соответствующим образом настроен и имел правильные выходы.

Эффективность и защита: Обращайте внимание на эффективность работы драйвера, которая указывается в процентах

Высокая эффективность означает, что драйвер будет меньше нагреваться и потреблять меньше электроэнергии
Также убедитесь, что драйвер имеет защитные функции, такие как защита от перегрузки, короткого замыкания и перенапряжения.

При выборе драйвера Rsv spo 02 40w 6500k рекомендуется обратиться к производителю или консультанту, чтобы получить более точную и специфическую информацию, касающуюся требований и совместимости.

Важно помнить, что правильный выбор драйвера обеспечит оптимальную работу светодиодной лампы Rsv spo 02 40w 6500k, продлит ее срок службы и гарантирует безопасность использования

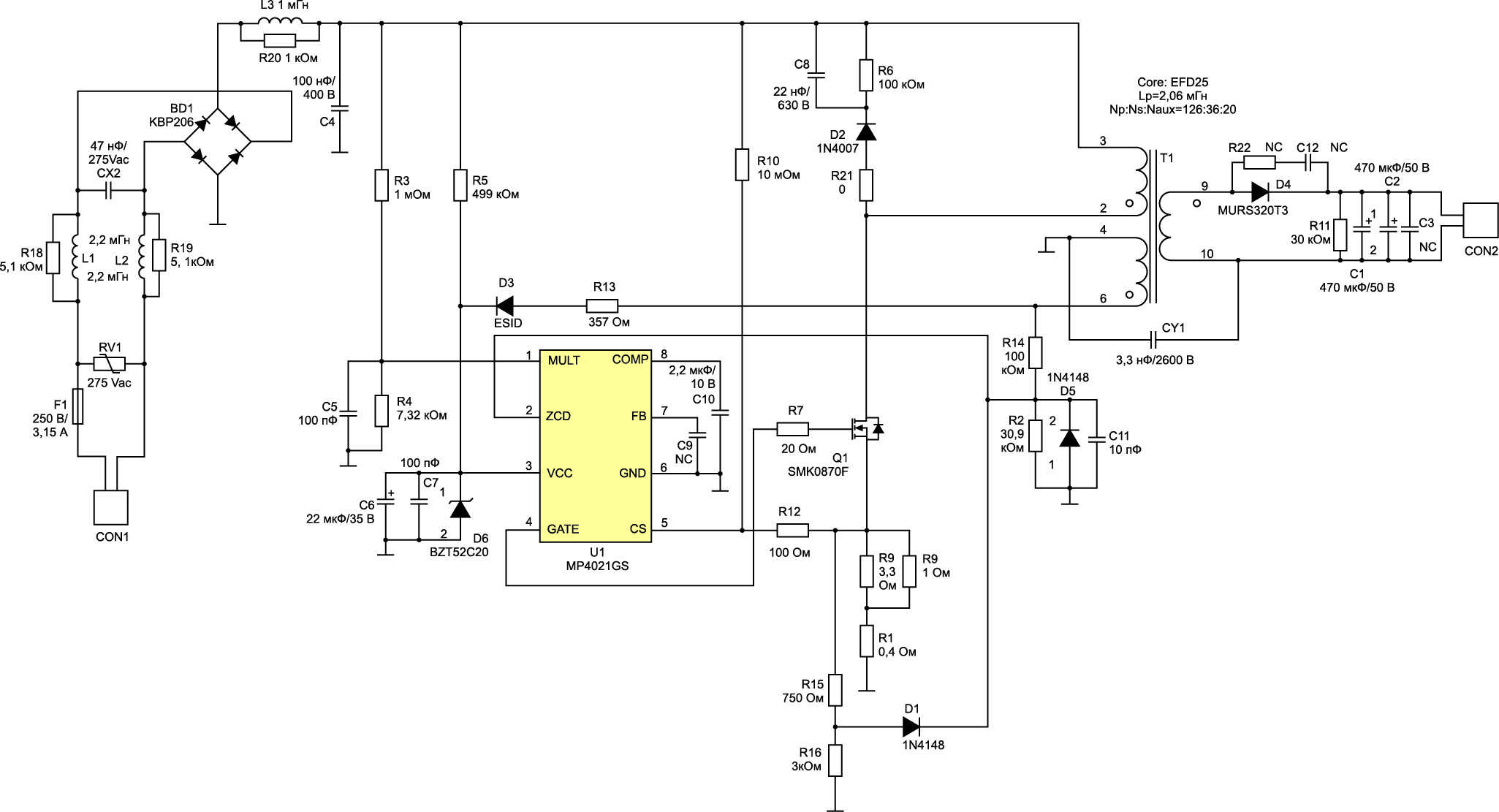

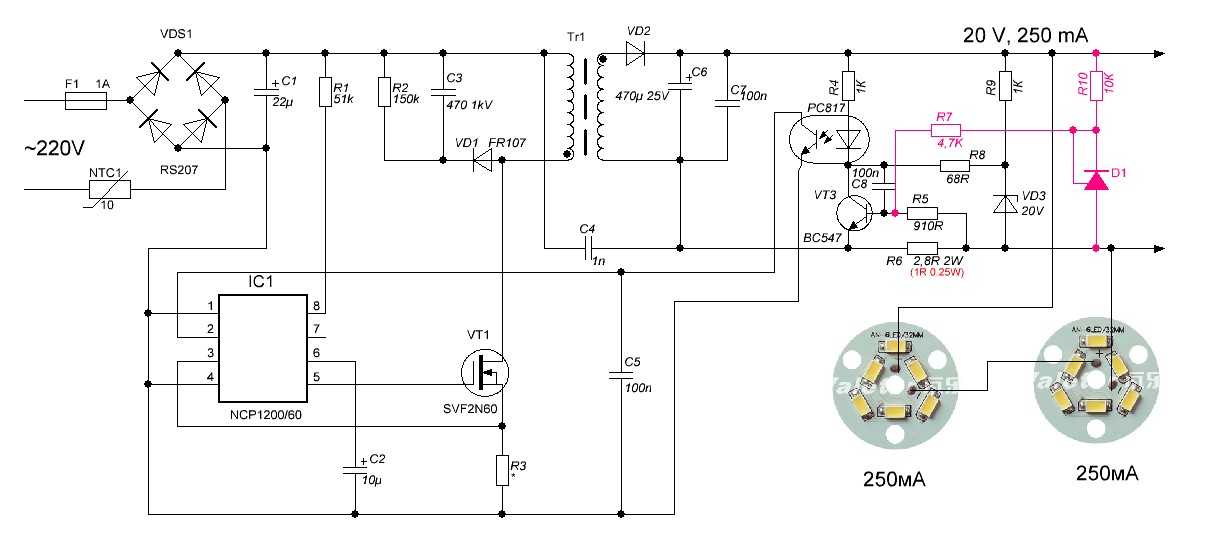

Rsv spo 02 40w 6500k схема драйвера

Rsv spo 02 40w 6500k – это светодиодная лампа с мощностью 40 Вт и цветовой температурой 6500K (холодный белый свет). Она предназначена для освещения различных помещений, таких как офисы, торговые залы, склады и т.д. Световой поток данной лампы составляет около 3600 лм, что обеспечивает яркое и равномерное освещение.

Для работы лампы Rsv spo 02 40w 6500k необходим соответствующий драйвер. Схема драйвера состоит из нескольких элементов:

Высокоэффективный источник питания
Транзисторное управление
Предохранитель
Конденсаторы для сглаживания переменного тока
Стабилизатор напряжения
Выходной диод

Источник питания драйвера преобразует электрическую энергию из сети переменного тока в постоянный ток, необходимый для работы светодиодной лампы. Транзисторное управление позволяет регулировать яркость света, а предохранитель защищает драйвер от перегрузок и короткого замыкания.

Конденсаторы используются для сглаживания переменного тока и стабилизации напряжения. Они позволяют устранить пульсации в сети и обеспечить стабильную работу драйвера и светодиодной лампы. Выходной диод контролирует правильное направление тока и защищает светодиоды от перенапряжения.

Схема драйвера Rsv spo 02 40w 6500k разработана таким образом, чтобы обеспечить надежную, эффективную и безопасную работу светодиодной лампы. Она позволяет использовать лампу в различных условиях эксплуатации, обеспечивая стабильное и качественное освещение.

sxemy-podnial.net

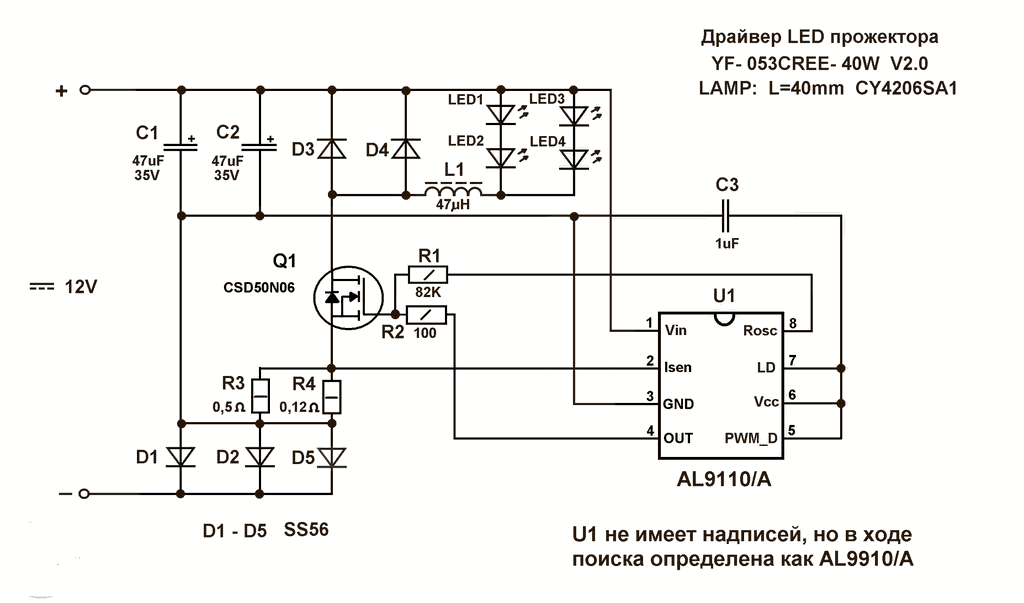

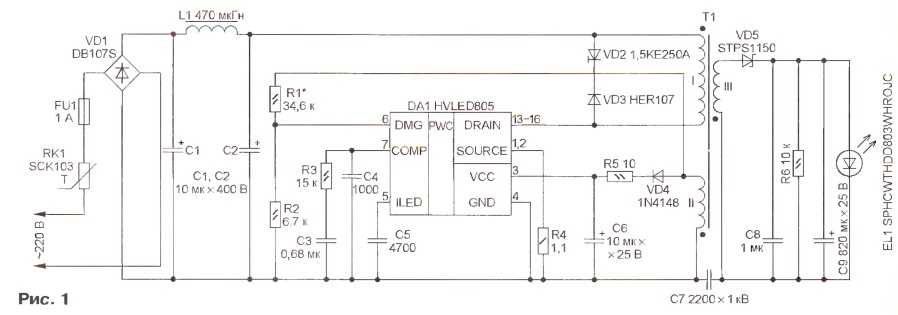

Предлагаю вашему вниманию схемы драйверов светодиодных светильников, которые мне пришлось недавно ремонтировать. Начну с простой (фото 1, справа) и схема на рисунке 1.

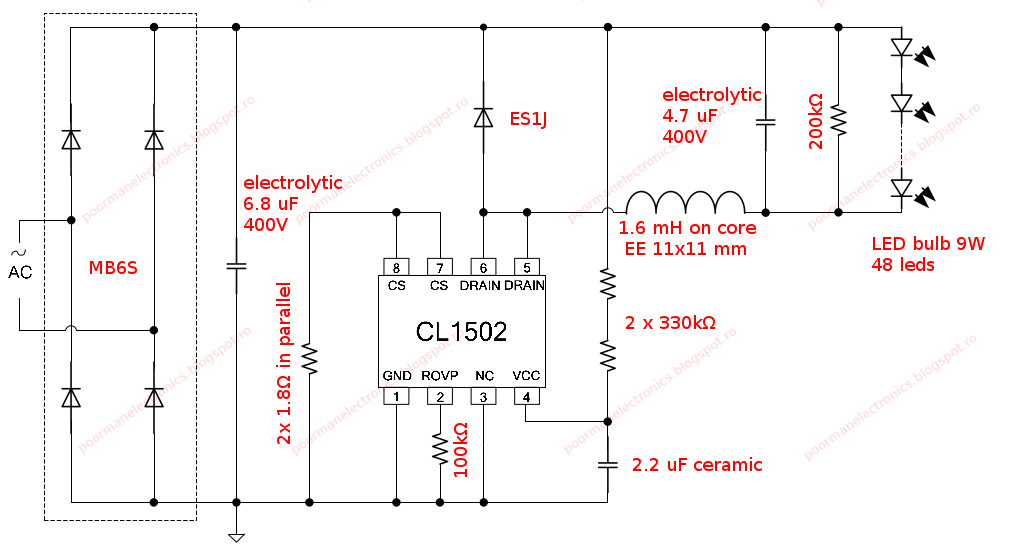

В схеме этого драйвера установлена микросхема CL1502. Микросхем с подобными функциями выпущено уже много, и не только в корпусе с 8 ножками. На эту микросхему в интернете есть много технических данных, к примеру в . Собран драйвер по «классической» схеме. Неисправность была в выгорании пары светодиодов. Первый раз просто закоротил их, так как находился вдали от «цивилизации». Тоже сделал и во второй раз. И когда сгорела третья пара, я понял, что жить этому светильнику осталось мало. Простым закорачиванием пар светодиодов, так просто не обойдёшься. Требовалось что-то по-кардинальные. Ранее я изучал схемотехнику и работу подобных микросхем, с целью укоротить светодиодную лампу, в корпусе трубчатой стеклянной люминисцентной 36 Ватт, с длины 120 сантиметров в 90, так как был в наличии такой светильник, установленный над рабочим столом. И всё удалось и работает. А здесь. Насколько я понял работу подобных светильников, с применением таких драйверов, то ничего плохого не должно происходить после закорачивания хотя бы всех светодиодов, кроме последней пары. Ведь всё в них решает датчик тока, в данной схеме это резисторы R3 и R4. Напряжение выделенное этими резисторами, попадая через выводы 7 и 8 микросхемы CL1502 к компаратору выключения силового ключа работают отлично. Но что-то всё же жжёт светодиоды. Но что? Моё предположение — их жжёт сам драйвер! Светодиоды применённые в этом светильнике, похожи на 2835SMDLED (0,5 Вт одного светодиода). И если это действительно они, то заявленная мощность светильника вполне оправдана. Но у меня, сильные подозрения, что в светильнике стоят 3528SMDLED, которые имеют параметры, чуть ли не на порядок ниже. Но понять мне это очень трудно, так как на SMD светодиодах нет обозначений. Что сделал я? Я убрал с платы резистор R4. При этом уменьшился ток через светодиоды и… светодиоды перестали сгорать. Что интересно, в строительном вагончике, в котором стояли три светильника одного типа, последовательно пришлось ремонтировать все три. И везде пришлось снять по одному резистору. И да, везде упал световой поток, хотя глазом это и трудно определить, но если сравнивать, то заметно.

В другом вагончике, было два светильника с внешними размерами 595х595 мм.. И они тоже «горели». В этих светильниках ячейки состояли из четырёх светодиодов в параллели и было таких 28 ячеек. Так как и там была подобная схема (поднять не удалось), то просто выпаял по одному резистору.

В итоге, можно сделать вывод, что ремонт можно выполнять, по подобной методике, то есть уменьшать ток через светодиоды, так как лучше, пусть светят темнее, чем совсем погаснут. Хотя конечно, правильнее поменять все светодиоды на 2835SMDLED, но это при их наличии.

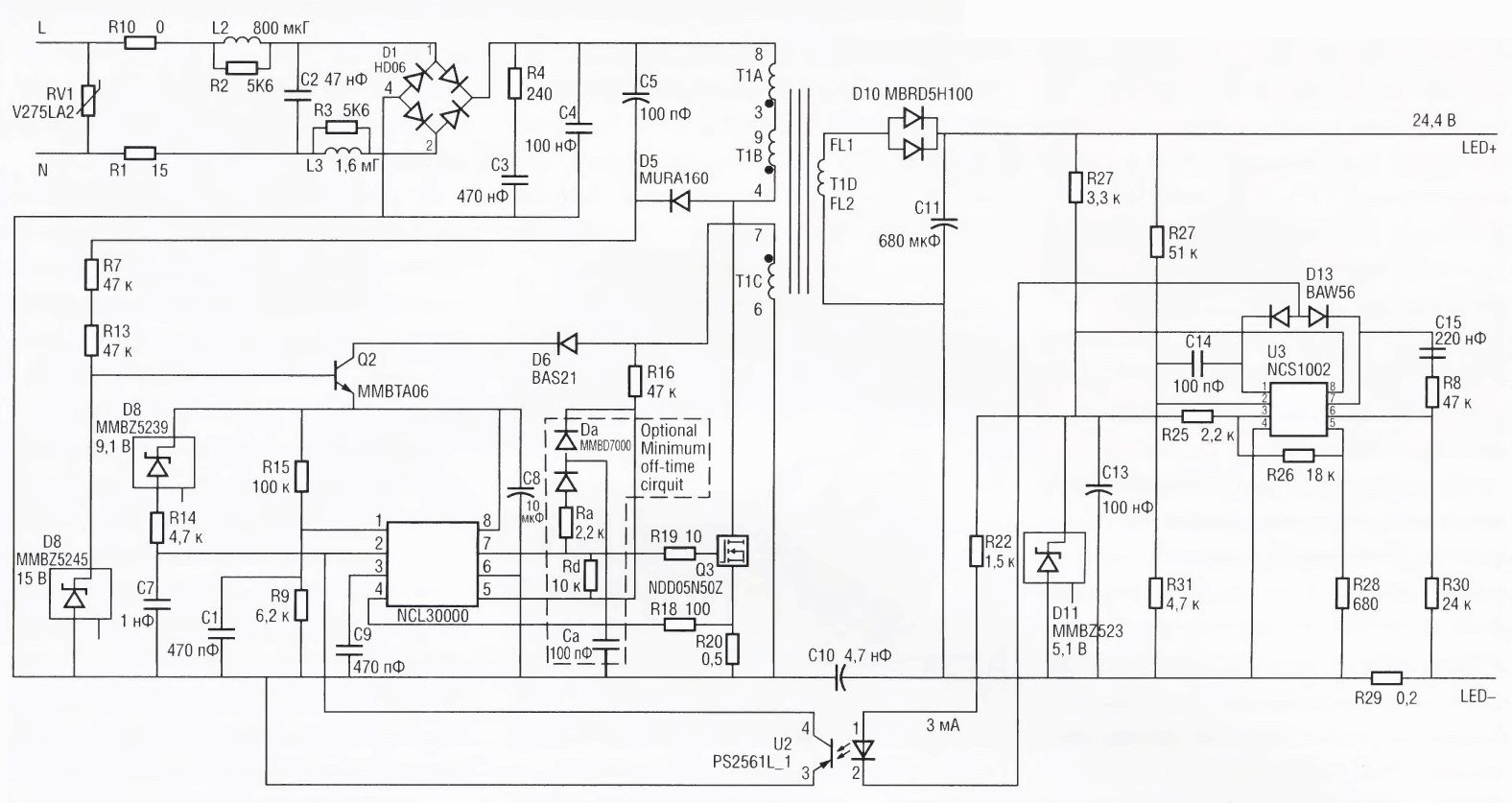

Схема второго драйвера, изображённого на рисунке 2, я «поднял» со светильника, который нашёл в металлоломе, с механическими поломками корпуса. На рисунке 3 схема четырёх плат светодиодов по 9 Вт каждая. Хотел снять светодиоды для запчастей. И даже, не сразу заметил невзрачную коробочку с драйвером. Схема оказалась почти «монстром».

Наличие двух микросхем, двух мощных полевых транзисторов, двух дросселей и двух электролитических конденсаторов 220 мк х 100 В включенных параллельно, указывало на то, что разработчики поработали на славу. Так же присутствует довольно хорошая схема фильтров (смотрите фото 2). Микросхема DX3360T — это, по всей видимости, стабилизатор напряжения, и возможно, с корректором мощности. Я в интернете нашёл только невзрачную картинку, без описания. А на микросхему B77CI не нашёл ни чего, и названия выводов на схеме ставил, по интуиции. В работе этот драйвер не видел. Но предполагаю хорошую работу. Но если, придётся уменьшать ток через светодиоды, то нужно или убрать с платы один-два резистора Rs4..Rs6, или менять на другие, расчётные.

И ещё. Совсем не понятно, как в подобных светильниках организован отвод тепла от светодиодов. Ведь они запаиваются на платки из фольгированного стеклотекстолита, шириной в 5 мм. и толщиной примерно в 1 мм.? Думаю, что почти ни как. Всё ширпотреб.
