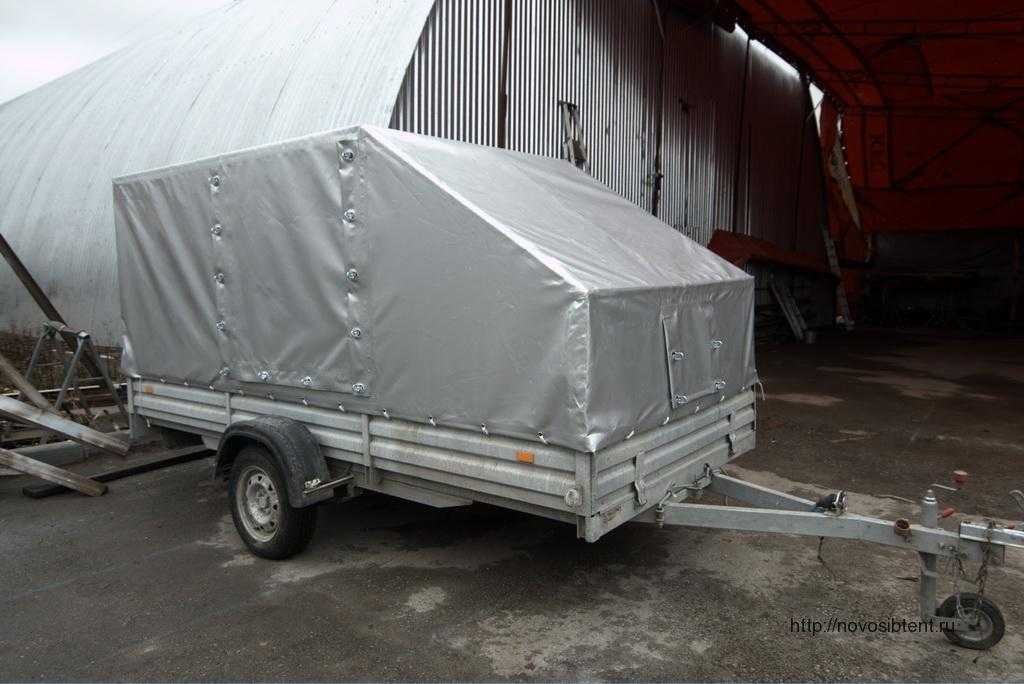

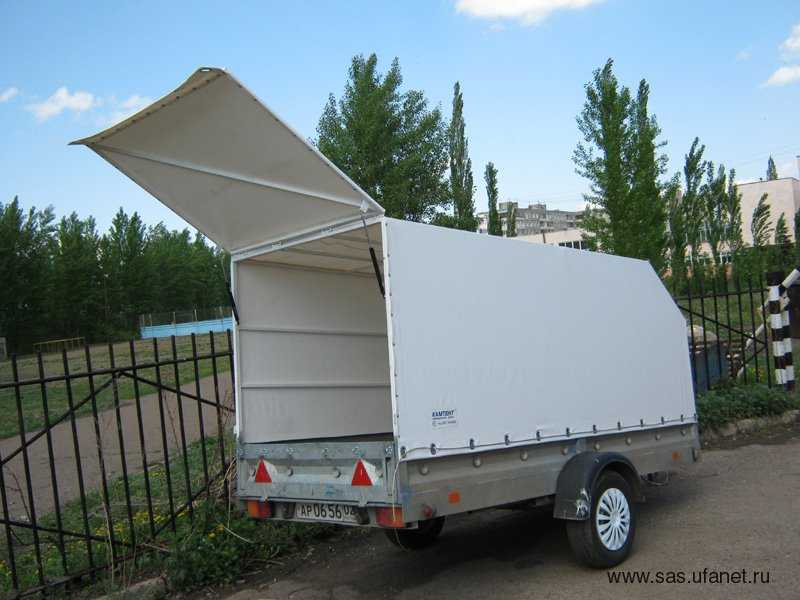

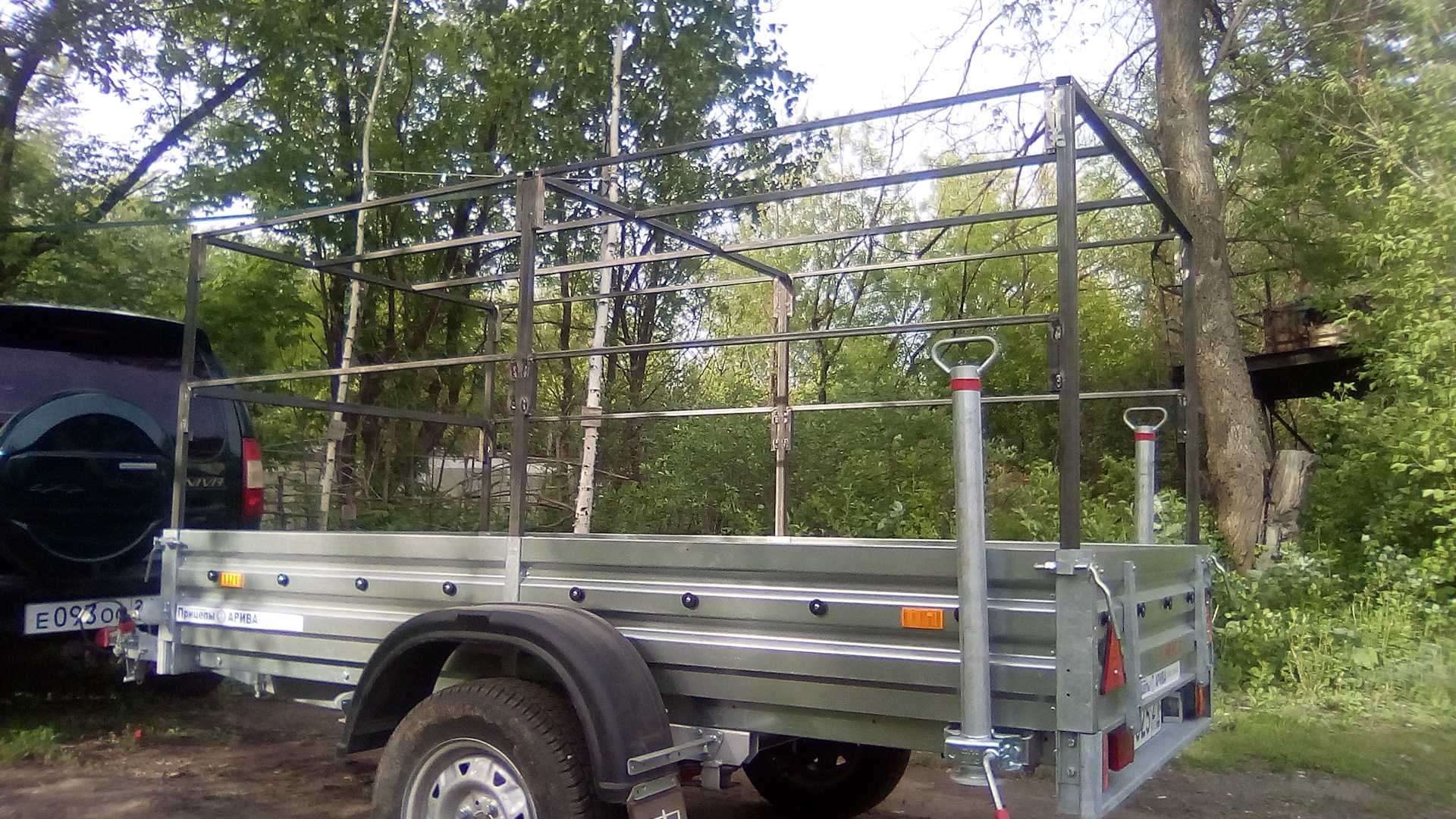

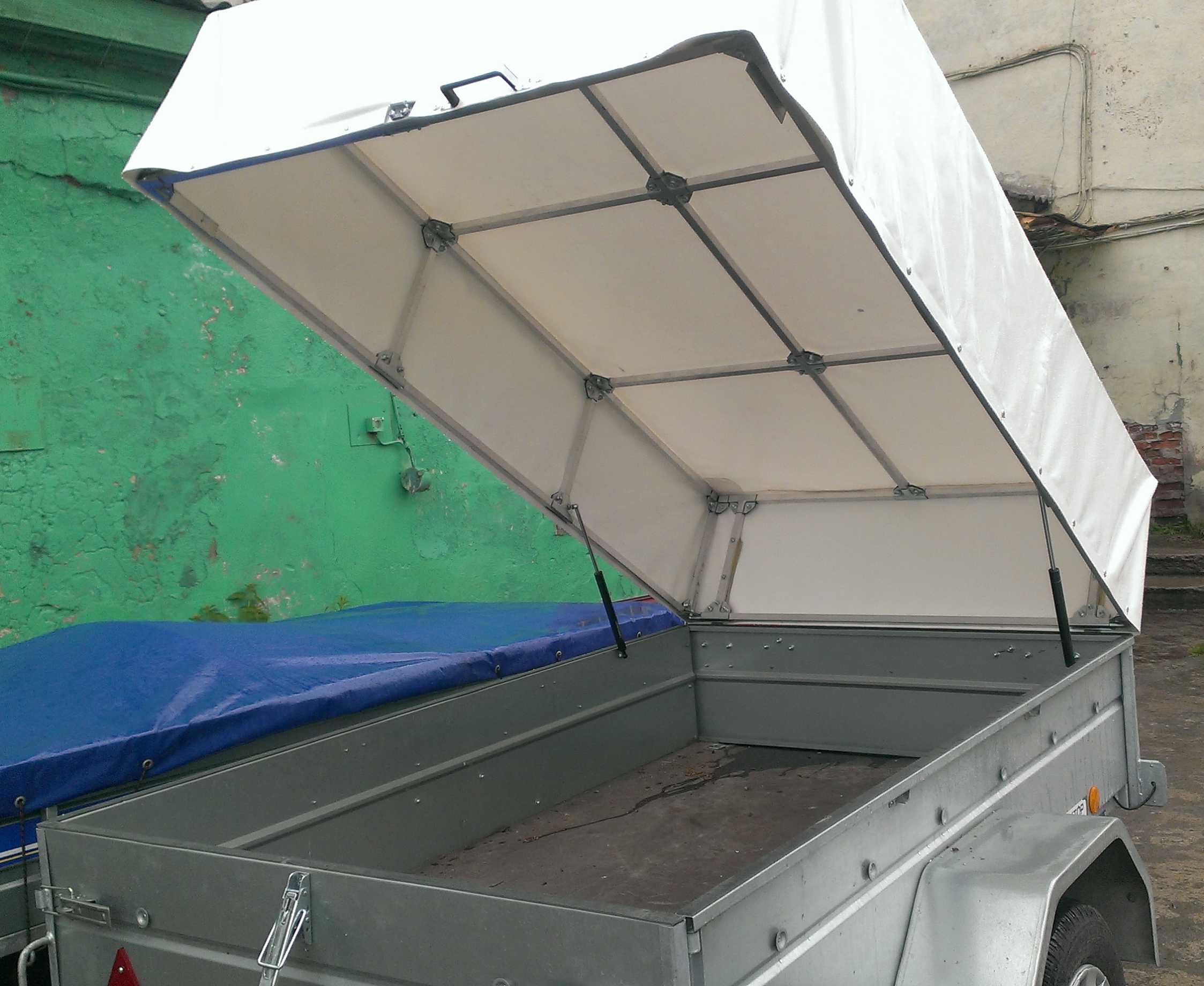

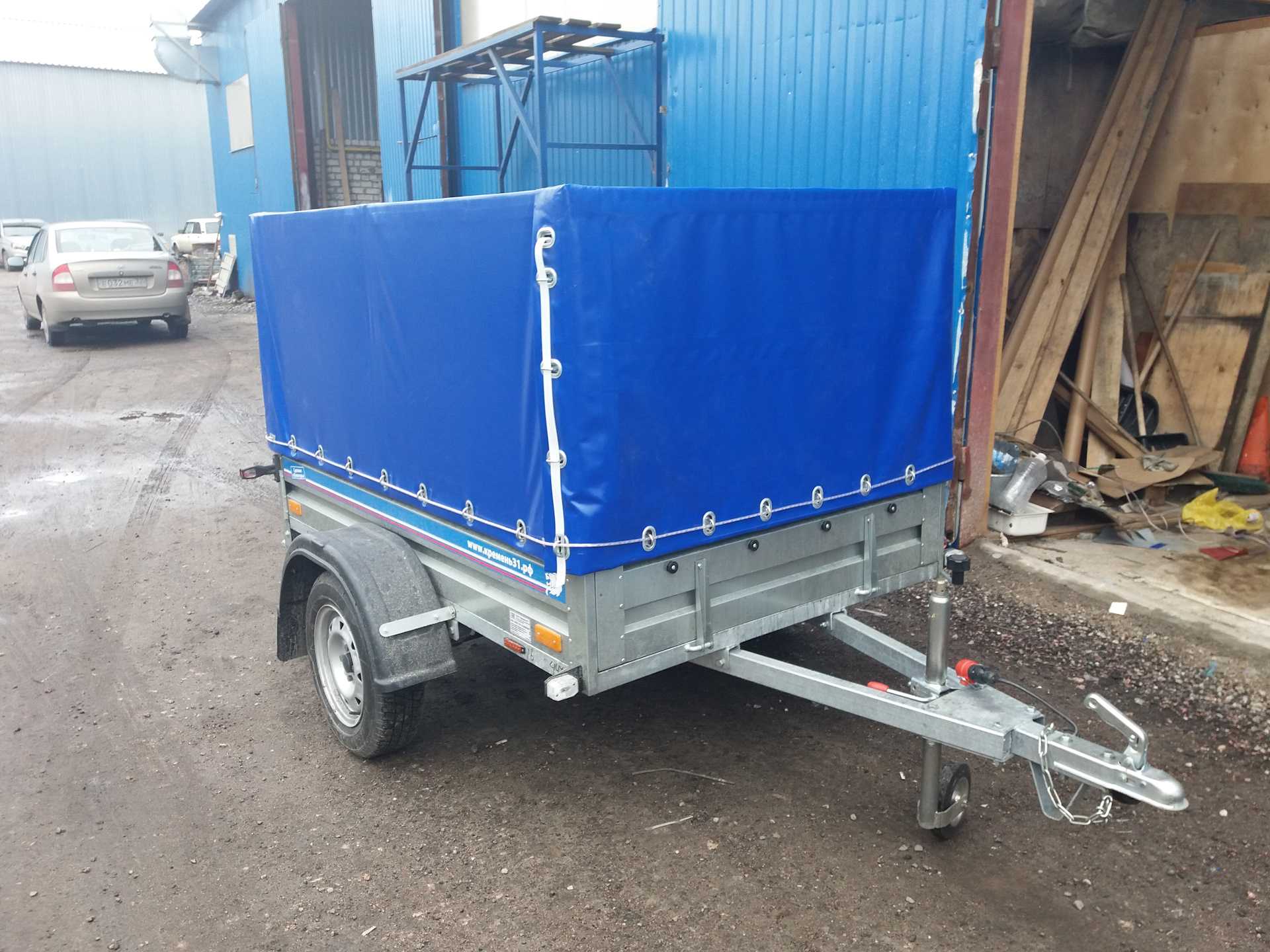

Как сделать тент на прицеп легковой своими руками

Процесс изготовления прицепа

Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.

Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп. Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат. Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:

• Квадратный металлопрокат 30×60 мм или 25×25 мм подойдёт для рамы, стойки, дополнительных рёбер жёсткости. Хотя для последних подходит и уголок на 40 мм. П-образный швеллер подойдёт для балок моста.
• Борта и дно делаются из толстой многослойной фанеры 10-12 мм или листа оцинкованного железа 0,8 мм. При комбинировании получится экономный вариант. В любом случае крепёж конструкции для бортов должен объединять кузов.
• Ходовую часть легче найти на разборе «Жигулей» или «Москвича». В неё входят:

• Ось;
• Ступицы;
• Рессоры;
• Рессорные серьги;
• Стремянка с подкладками;
• Амортизаторы;
• Колёса.

Полная находка будет удачей, да и отдельный подбор при знании не займет много времени. Решение ходовой части – это 70%. Если покупать независимую торсионную или резино-жгутовую подвеску, остальные части ходовой придётся покупать по причине наименьшей универсальности. Мало кому понравиться растачивать купленную запчасть под старые комплектующие. Амортизаторы стоит купить новые.

• Застёжки и крепления для бортов распространены в хозяйственных магазинах.
• Трёх миллиметровый трос или цепь .
• Электрика делается из многожильного кабеля. А вот фонари с розеткой надо купить.
• Зажим на фаркоп – вот на чём нежелательно экономить.

Чтобы сделать двухосный прицеп для авто самостоятельно, понадобиться тот же материал, только в двукратном наименовании. При правильном порядке действий первым делом будет умение варить металл, а последним поиск тента или материала для его изготовления. Если варить не доводилось, нужно обратиться к знатоку, предварительно подготовив всё, что надо приварить. На этапе проектирования надо учесть самосвальную систему. Если она задумана, то конструктив кузова нуждается в петельных механизмах и отдельных усилителях прочности.

Сборка автоприцепа своими руками

Нельзя проходить мимо составления чертежа. Подготовительные действия могут не оставить в памяти цифр. Наглядность обеспечивает зрительный контроль, понимание сборки, к тому же, если будет помощь со стороны мастера при сварке, либо фрезеровании. Подведение итогов сбора материала, комплектующих, инструментов дадут разрешение к началу действий:

1. Резка швеллера начинается с отмеривания отрезков нужной длины.
2. Отпиленные части рамы укладываются на ровную поверхность для сваривания. Ровные углы и плоскости обеспечат точную фиксацию бортов. Следом варятся ребра жёсткости. Система лонжеронов (продольные) и траверсов (поперечные части).
3. Перед привариванием кронштейнов под рессоры следует отмерить один метр сзади прицепа до предполагаемой середины балки моста. Там будет точка сварки. Ось должна быть смещена от центра к заднему борту. Также привариваются крепления амортизаторов.
4. Независимо V-образное дышло или прямое, оно может быть съёмным. Тогда приваривать надо кронштейны с отверстиями под болты. Дышло подвергается центровке.
5. Далее следует установка ходовой части: оси, рессор, амортизаторов. Ставятся ступицы и колёса.
6. Перевёрнутая рама с колёсами подвергается дальнейшей сборке. Устанавливается тягово-сцепное устройство. Оно требует внимания. Подходит вариант фиксации его на фаркопе и подката прицепа за дышло к авто. Сцепка с дышлом может быть сварная или болтовая, разборная. Нельзя забывать про установку тросов и цепи безопасности.
7. Порядок монтажа днища и бортов следует из чертежа. Но после примерки их надо снять для фиксации проводки с приборами освещения.
8. Фонари заднего хода, поворотники, габариты и стоп-фонарь соответствуют освещению авто. Для параллельного соединения используется соответствующий разъем: вилка. Розетка располагается на фаркопе.
9. После проверки установленных узлов происходит монтаж крыльев.

Видео инструкция по изготовлению прицепа

Тест образца проводится с постепенным увеличением груза. Желательно, чтобы кто-то помогал в этом деле, зрительно фиксируя работу подвески и сцепного узла. Покраска антикоррозийным покрытием производится на любой стадии монтажа. Это зависит от доступности покрываемых мест.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

• Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
• Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
• Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
• Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
• Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
• Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
• Его дорожный просвет не может быть меньше клиренса буксирующего авто.
• Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
• Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
• Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
• Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
• К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
• Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
• У прицепа должны быть места для установки домкрата.
• Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
• Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
• Его окраску и внешний вид регламентирует ГОСТ 7593-80.
• Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
• Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
• Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
• Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
• Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
• Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

1. Тягово-сцепное устройство – 1 шт.
2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
3. Задняя ступица от того же авто, что и ось – 2 шт.
4. Рессоры от любой машины – 2 шт.
5. Серьга заднего конца рессоры –2 шт.
6. Стремянки с подкладками – 2 комплекта.
7. Амортизаторы – 2 шт.
8. Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
9. Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
11. Шарнирная петля – 4 шт.
12. Устройство фиксации борта – 4 шт.
13. Задние фонари – 2 шт.
14. Многожильные изолированные провода.
15. Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
16. Листовая сталь толщиной 0,8 мм.
17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

https://youtube.com/watch?v=-CFMQ2tLPfI

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Шаг 7: Установка уголков и держателей для грузов

Для обеспечения безопасности груза во время транспортировки необходимо установить уголки и держатели на бортах прицепа. Уголки предназначены для крепления крючков и ремней, а держатели для фиксации нестандартных грузов.

Перед установкой уголков и держателей необходимо определить их расположение и количество в соответствии с планируемыми грузоперевозками. Для этого можно использовать специальные инструменты для заметания маркировок или просто отметить нужное расположение мелом.

Для установки уголков и держателей необходимо использовать крепежные элементы, такие как болты, гайки и шурупы

Важно правильно затянуть крепежные элементы, чтобы избежать их раскручивания во время движения

После установки уголков и держателей необходимо проверить их надежность и качество крепления. Для этого можно попробовать подвигать или потрясти груз, чтобы убедиться, что он не сдвинется с места и не повредит прицеп.

Не забывайте использовать индивидуальную защиту при установке уголков и держателей, такие как перчатки и очки, чтобы избежать возможных травм.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

• Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
• Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
• Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
• Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

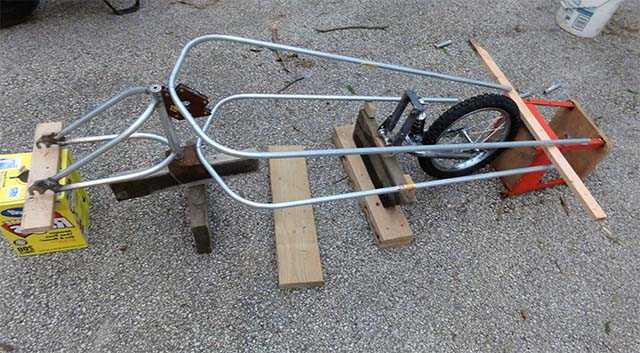

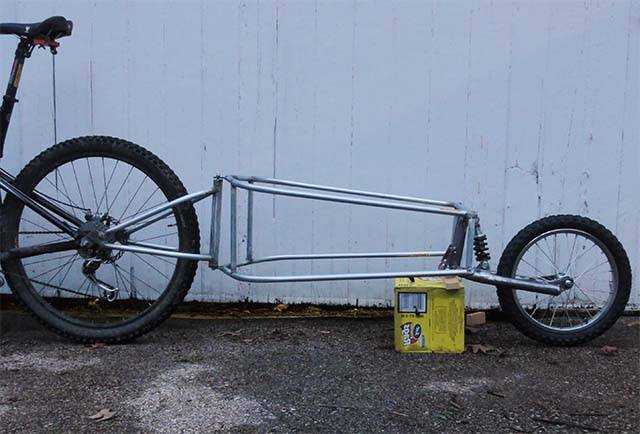

Шаг 6: Рама прицепа.

Рама прицепа была изготовлена из 1/2 дюймовой тонкостенной металлической трубки.

Изготовление рамы я начал с двух отрезков верхней и нижней части каркаса. Так как мне было сложно создать в передней части прицепа ровный полукруг большого радиуса, как у прицепов BOB, то я решил ограничиться маленьким радиусом изгиба и короткими прямыми перемычками между верхней и нижней частями каркаса. На данном этапе меня не заботила общая длина труб — главное, чтобы верхняя и нижняя части каркаса точно соответствовали друг другу.

Сборку рамы я начал с эскиза. По нему я изготовил макеты, по которым и собрал раму в металле.

Я вырезал опорные пластины из 1/8 дюймовой стали и приварил их спереди к верху и низу каркаса под углом, как на макете. Опорные пластины крепились к верхней и нижней части шарнирной трубы, таким образом определив расположение нижней и верхней передней части каркаса рамы.

Затем с каждой стороны я приварил вертикальные стойки между нижними и верхними трубами.

Чтобы определить желаемую длину каркаса, мне пришлось в очередной раз сделать макет. Я сварил верхнюю поперечную часть, обрезал боковые рельсы до нужной длины и приварил вертикальные стойки сзади.

Диагональные перегородки с каждой стороны необходимы для усиления жесткости рамы. Также я взял большие стальные гвозди, обрезал их и приварил в отверстия в нижней части диагональных перегородок, чтобы в местах соединения они работали в качестве пружинного амортизатора.

Виды и назначение моделей основных конструкций мотоблочных прицепов

Основные виды и модели прицепов для мотоблоков, созданных своими руками, классифицируются по типу конструкций кузовной части самоделки:

• цельные конструкции;
• конструкции-трансформеры с откидными бортами;
• самосвальные типы кузовов.

Цельная конструкция прицепа включает наличие жесткого несъемного корпуса бортов. Благодаря жесткости конструкции прицеп позволяет перевозить грузы как в насыпном, так и в фасованном виде. Кузов имеет большую жесткую платформу рамы, связанную сварным соединением с ограждениями бортов. Для загрузки и выгрузки предусматривается откидной задний борт.

Конструкции-трансформеры являются прицепами универсального применения, они имеют функции как прицепа с жестким кузовом, так и платформы для перевозки крупногабаритных грузов. Рамная основа – жесткое основание, а откидные или съемные борта при трансформировании образуют дополнительную площадь плоской платформы.

Самосвальный тип мотоблочных прицепов позволяет проводить опрокидывание и без дополнительного усилия проводить выгрузку сыпучих грузов.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Усиленный прицеп для легкового автомобиля своими руками

Для перевозки больших и объемных грузов на дальние расстояния мы привыкли использовать грузовой транспорт различного тоннажа, а для перемещения тяжестей внутри подсобного хозяйства отлично подходит и тачка. Но что, если нужно транспортировать на среднее расстояние не очень габаритный груз. В этом случае, использовать тачку неудобно и требует значительных затрат энергии, а нанимать специально грузовой автомобиль и вовсе не рентабельно. Для таких целей отлично подойдет прицеп, тягачом для которого может стать легковой автомобиль, мини-трактор, и даже мотоблок.

Все это представлено и в домашнем подсобном хозяйстве, но, так сказать, в миниатюре. Например, для перевозок внутри хозяйства сгодится даже тачка.

Для доставки грузов издалека можно нанять и грузовик. А вот при транспортировке тяжестей на средние расстояния тачка оказывается непроизводительной, а грузовик — нерентабельным. А потому для своего подворья я решил сделать прицеп своими руками, причем такой, чтобы в качестве тягача к нему можно было бы использовать как прицеп для мотоблока, а при необходимости — и легковой автомобиль.

Особенности конструкции

Неважно, планируете вы приобретать прицеп или делать его собственными силами, обязательно нужно учитывать взаимодействие конструкции рамы с предполагаемым грузом

• Прицеп с функцией самосвала, у которого две оси и большая грузоподъёмность, должен быть оснащён гидроприводом, это обеспечивает лёгкое опрокидывание кузова.
• Устройство одноосных моделей должно быть таковым, чтобы откидывание загруженного кузова происходило за счёт смещённого центра тяжести, но не препятствовало нормальному передвижению всего состава.
• Телеги, грузоподъёмность которых выше 350 кг, должны быть оснащены механическими или гидравлическими тормозами. Если состав с гружёным прицепом, двигается по склону вниз, то система тормозов одного лишь мотоблока может не справиться, и это приведёт к аварийной ситуации.

Основные компоненты изделия

1. Рама. Изготавливается сварным способом из профтрубы;
2. Кузов. Возможны различные варианты. Из досок или фанеры, закрепленных на стальных уголках. Из стальных листов, при помощи сварки. Борта могут быть фиксированными или откидными;
3. Сцепное устройство (дышло). Длина подбирается исходя из удобства управления мотоблоком. Является продолжением (элементом) рамы;
4. Сидение. Крепится на сцепном устройстве или в кузове, в соответствие с конструкцией мотоблока;
5. Рулевой механизм. Самый сложный элемент конструкции. Должен обеспечивать горизонтальное шарнирное сочленение дышла со сцепным приспособлением мотоблока. По возможности надо обеспечить шарнир с двумя степенями свободы. Иначе на местности со сложным рельефом будут возникать дополнительные нагрузки на скручивание между рамой и мотоблоком;
6. Подвеска. Может быть портальной или осевой, в зависимости от конструкции колесных дисков. Возможна установка упругих элементов, но это усложняет конструкцию и снижает грузоподъемность. При малых скоростях и достаточной высоте профиля шин – амортизаторы не обязательны.

Если мощность мотоблока позволяет, можно изготовить четырехколесную тележку. Это повышает устойчивость, и дает преимущество при перевозке габаритных грузов.

В таком варианте передняя ось выполняется на поворотной платформе. Сочленение с мотоблоком может быть жестким или шарнирным. В первом случае возрастает усилие при повороте, во втором – необходимо минимизировать люфты в шарнире.
