Печь-ракета для обогрева дома своими руками: порядовка

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

Топливник.
Труба для отвода образующегося дыма.

Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
Конструкция может разогреваться до 1000 градусов по Цельсию.
Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
«Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
Печь-ракета надежна и проста в устройстве.
Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Изготовление своими руками

Итак, решив сделать печь, работающую на воде, первым делом определяются с основной конструкцией будущего обогревателя.

С помощью такого метода, любую печь можно преобразить в эконом-вариант

Чаще всего такой обогреватель уже имеется и его надо просто модифицировать. Вот схема последовательности работ:

Находят ёмкость для воды и крепят её.
Изготовляют парообразователь.
Продумывают его крепление и способ нагревания, чтобы получать пар.
Делают пароперегреватель. Обычно это тонкостенная трубка из нержавейки с равномерно пропиленными отверстиями. Её обматывают сеткой из нержавейки — это устройство будет служить шумогасителем.
Продумывают схему соединения и крепления всех деталей. Пароперегреватель должен находиться на колоснике печи для того, чтобы к нему был хороший доступ кислорода. Многие придумывают дополнительные приспособления, чтобы он не забивался золой и доступ кислорода был постоянным.
Проверяют устройство на эффективность работы и пожаробезопасность. Отсутствие дыма из трубы при разгоревшейся печи говорит о правильной работе. Все резиновые, деревянные и пластмассовые детали устройства должны находиться на пожаробезопасном расстоянии от огня и раскалённых частей конструкции.

Более подробно о печи на воде в этом видео:

https://www.youtube.com/watch?v=ZnASxObpd2k

Например, некоторые дачники используют водяное поддувало. То есть, вставляют под топку металлическую ёмкость с водой. В результате испарения и нагревания такой несложный способ превращает обычную печку в водяную и улучшает её работоспособность во много раз.

Печное отопление в Украине, что называется, переживает второе рождение. Причины такого явления понятны без всяких объяснений. Именно поэтому харьковский рационализатор Олег Петрик предложил использовать технологии пылеугольных ТЭС для повышения эффективности домашних печей, причем для этого совсем не обязательно обладать навыками опытного слесаря.

Как можно поднять КПД угольной (дровяной) печи или твердотопливного котла без применения дополнительных энергоресурсов.

Принцип работы технологии достаточно прост: вода из резервуара (парогенератора) превращается в пар с высокой температурой (400 – 500 С) и подается непосредственно в пламя, выступая своеобразным катализатором горения, увеличивающим производительность отопительной установки.

https://youtube.com/watch?v=97H217wcNvc

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Стеллаж из профильной трубы 20х40 своими руками

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

переносные агрегаты из металлических труб, жестяных банок или вёдер;
реактивные отопительные приборы из газового баллона;
печи, построенные из шамотного кирпича и металлической ёмкости;
отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

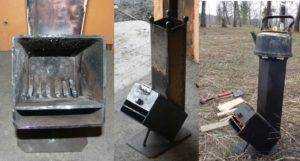

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

Болгарка.
Сварка.
Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Устройство и принцип работы

Примитивная система печки-щепочницы работает на горении пламени. Принцип работы такого устройства заключается в продолжительном горении. Главное преимущество печки на пламенном горении в том, можно использовать топливо, которое трудно горит – твёрдое топливо (ветки, корешки и т.п.). КПД в данном случае низкий, т.к. в работе используется кислород, а не газы.

Подобное устройство сооружается в домашних условиях за короткий срок. Качественная печь-щепочница своими руками обязательно использует пиролиз. Такие печки экономичны и практически всеядны. Печка-щепочница, работающая только на разложении природных соединений, называется турбо печью-щепочницей.

Расход топлива в данном оборудовании происходит только при определённом количестве воздуха. Схема принципа работы этой печки представлена ниже:

На первом уровне происходит полная подача воздуха, затем, где-то через 10-15 минут, быстро сокращается. Печь переходит в стадию тления. При этом даже газы вырабатывают энергию.

Такая походная печь не отличается удобной формой, но обладает многими полезными характеристиками:

Топливом может служить сухое горючее.
На небольшом количестве топлива можно приготовить еду на нескольких человек.
Даже если основой пиролизной печки будет консервная банка, устройство всё равно прослужит долго. Высокие температуры скапливаются на оси агрегата.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков. Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

D – диаметр барабана (корпуса печи);
S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

Высота барабана (Н) составляет от 1,5 до 2 D.
Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
Толщина обмазочного слоя на барабане – 1/3 D.
Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
Площадь сечения внешнего дымохода составляет 1,5-2 S.
Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
Высота дымовой внешней трубы должна составлять от 4 метров.
Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Ракетная печь для улицы

Печь для улицы может быть заводского производства либо сложена самостоятельно из кирпичей.

Заводская модификация реализуется под наименованием Робинзон. Печи металлические, но по принципу построения и горения от самодельных ничем не отличаются.

Технически, они представляет собой устройство L- образного типа. Дровоприемник диагональный либо вертикальный, а вот розжиг топлива происходит через вертикальную часть конструкции. В заводском варианте также присутствует небольшое поддувало, контролирующее доступ воздуха, необходимого для тяги.

Из кирпичей реактивную печь для улицы можно сложить буквально за 10 минут. Раствора она не требует, состоит из 5 рядов, по 4 кирпича в каждом Так как нагрев емкости происходит за счет открытого пламени, топлива она много не требует, но при этом способна вскипятить довольно большое количество воды за короткие сроки.

Единственное, необходимо ставить на нее решетку для емкости, если кастрюлька или бочка будут перекрывать полностью вертикальный выход, тяги хорошей в печи не будет.

Относительно топлива, работает печь на дровах, шишках, щепках, листьях и так далее, то есть, это непривередливый к растопке очаг.

Как работает

В интернете на некоторых сайтах указывается, что принцип работы ракетных печек основан на двух основополагающих принципах:

Пиролиз топлива при повышенной температуре и дожигание образовавшихся газов в специальном канале — дожиговой камере или райзере.
Принцип утилизации тепла в печи основан на теории свободного движения газов, так называемой колпаковой системе. Вся система действует без побуждения тяги дымовой трубой.

На деле же эти утверждения верны только частично. Точнее, второе из них. Потому, что труба отсутствует в компактной версии печи, но тягу создает сам райзер.

А в стационарных мощных печах труба присутствует. Она довольно крупная, не менее 5 метров высотой.

Не все просто и с принципом забора тепла. Действительно, некое подобие колпаковой камеры можно рассмотреть в теплообменнике райзера. Но дальше подключается самая настоящая дымооборотная система с боровом, то есть горизонтальным каналом.

Так что, утверждения авторов об отсутствии дымооборотов и трубы в ракетной печи говорят о непонимании ими принципа работы печей вообще.

В этом виде печей топливник играет не главную роль. В нем горение очень ограниченно, это заведомо происходит при недостатке кислорода. Задач у топливника две:

обеспечить пиролиз — тепловое разложение древесины;
создать условия длительного горения. По этой причине все топливники в той или иной степени конструируются как аналог шахтных.

Для понимания сути, рассмотрим, что же такое шахтный топливник. Это объем, в котором происходит горение. Но не только в нижней части.

Представьте себе большую бочку, заполненную деревянными брикетами или поленьями. А теперь, заставьте гореть загруженное дерево только в нижней части, у дна.

Естественно, для этого придется организовать обратную, сверху вниз, или горизонтальную тягу. Верх бочки-топливника надо будет накрыть достаточно герметичной крышкой. По мере сгорания, топливо будет замещаться из верхнего запаса, по причине земного тяготения.

Это и есть модель шахтного топливника.

В любой ракетной печи топливник ориентирован не горизонтально, а вертикально. В крайнем случае — по диагонали. Но вектор тяги, даже в наклонном, косом топливнике, также будет направлен сверху вниз.

Как уже замечали, в топливнике идет не полное сгорание, а лишь тепловое разложение дров. Полученные газы поступают в дожигатель — вертикальную толстостенную трубу. В нее, независимо от топливника, подается воздух — для обеспечения кислородом.

В этих целях под топливником делают небольшой канал, доходящий до дальней стенки и выходящий непосредственно в райзер.

Происходит такое и в случае, когда основной топливник оборудован колосниковой решеткой, а подача первичного и вторичного воздуха смешана. То за решеткой все же делают участок глухого пода, который не доходит до задней стенки печки. Через этот промежуток воздух уходит в дожиговую камеру и, вместе с тем, прогревается.

В совсем небольших печурках, работающих по подобному принципу, отдельного канала под топливником не делают. Просто в боковых стенках райзера сверлят ряд небольших отверстий, через которые в зону дожига и проходит воздух.

Собственно, на этом простая механика небольших походных печек, вроде популярных «робинзон» или «тайга», заканчивается. На трубу ставится специальная конфорка, которая не препятствует выходу газов из райзера.

На этой конфорке турист имеет возможность что-то приготовить. Но такую конструкцию невозможно приспособить под отопление.

Поэтому инженеры пошли дальше, создав стационарные варианты реактивных печек.

Для этого на трубу дожигателя одели колпак-теплообменник из металла. После его прохождения газы направляют в горизонтальный канал-боров, над которым сооружают лежанку или лавку.

Но увеличивать высоту трубы не получится, ведь так увеличится тяга. Тогда вместо замедления случится ускорение. Поэтому решили по-другому: направить поток по спирали, закрутить его внутри трубы.

Надеяться на силу Кориолиса не имеет смысла. Поэтому в самом низу дожиговой камеры ставят небольшие направляющие жалюзи, чуть скашивающие поток газов.

Иногда такую «вертушку» располагают непосредственно в канале подачи вторичного воздуха. Крутится чуть меньше, но и нагревается менее интенсивно — так срок службы дольше.

Стоит также отметить, что такой пиролизно-ракетный принцип применяют и в некоторых обычных кирпичных отопительных печах. Но в них это происходит не так наглядно. Поэтому и громкого «космического» имени эти конструкции так и не получили.

Простейшая самодельная печь, является, по сути, повторением образцов промышленного изготовления. Съемная конфорка заменена на постоянные стойки.

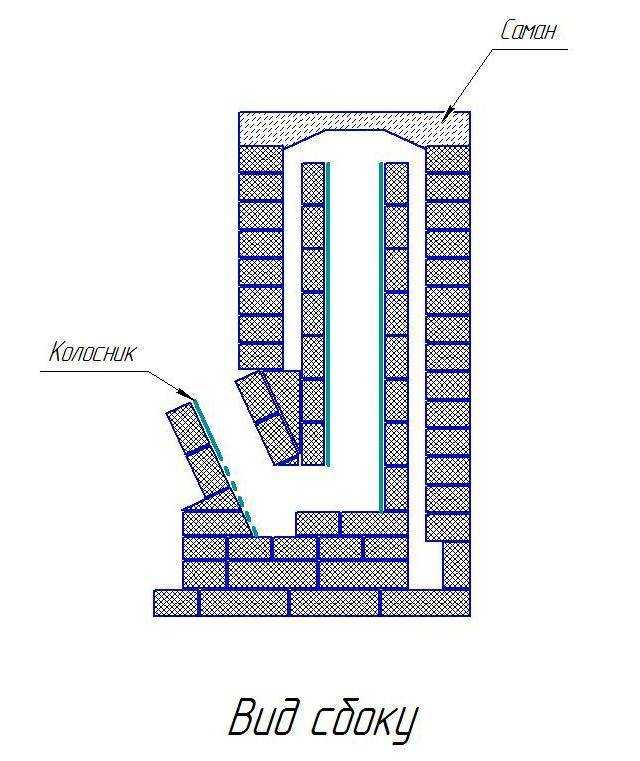

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.
