Как правильно выполнить переход с кирпичной дымоходной трубы на сэндвич?

Соединение прямоугольных воздуходов

Производитель условно называет плоскими воздуховоды прямоугольного сечения (Плоскость имеет два измерения, воздуховод – объёмная фигура, имеющая три измерения).

Монтаж прямоугольных элементов воздуховодной системы осуществляется так же, как круглых, с той лишь разницей, что внешние размеры трубы немного меньше внутренних размеров фитингов. Соответственно, в отличие от круглой, прямоугольная труба входит внутрь любого фитинга.

Соединение прямоугольных труб осуществляется через переходник-соединитель с таким же названием, как для круглых — СКП. Размеры которого в отличие от круглых несколько больше размеров самих труб. И он «обхватывает» трубу.

Еще одно отличие прямоугольных от круглых заключается в их ориентации при монтаже: горизонтальной или вертикальной.

Горизонтальные трубы или фитинги монтируются широкой частью на горизонтальную поверхность, например, потолок.
Вертикальные – на стены.

Из фитингов колена имеют вертикальное и горизонтальное исполнения, тройники — только одно — горизонтальное. Что, впрочем, не мешает ориентировать их вертикально.



Тройники можно установить как горизонтально, так и вертикально.

Деление это весьма условно. Один и тот же элемент может быть и тем и другим в зависимости от дальнейшего перехода. Пример разной ориентации одного и того же участка воздуховодного канала приведен ниже.

Для случая объединения нескольких воздуховодов в один — с большим сечением имеется переход с размера 60х120 мм на размер с большим сечением – 60х204 мм.

Есть еще элементы, которые можно отнести к комбинированным.

Например. В кухне-столовой требуется провести от вытяжки электроплиты воздуховодный канал в общий вентиляционный канал.

Но, при этом хорошо бы организовать еще вытяжку из общего помещения столовой, чтобы удалять загрязненный воздух даже в том случае, когда не пользуются электроплитой. В этом случае поможет площадка торцевая с решеткой 100ПТПР размерами 180х250 мм, D=100 или 125 мм.

Воздуховодный канал от вытяжки подключается к фланцу, а
естественная тяга удаляет воздух из помещения через решётку.
Решетка имеет защитный девиатор (козырёк), предотвращающий
обратный поток воздуха через нижнюю решетку.

Помимо основных есть еще ряд дополняющих элементов: хомуты, держатели каналов, фланцы и т.п.
Их применение не требует подробных объяснений.

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Чем промазывать дымоход из нержавеющих труб?

Все печные герметики можно условно разделить на следующие типы:

• на основе силикона или силиката;

• по составу компонентов на 1-компонентные или 2-компонентные;

• по стойкости субстанции к воздействию температур на температуростойкие или жаропрочные.

Силиконовые герметизирующие средства самые применяемые в печном деле благодаря своей эластичности и высокой прочности, приобретаемой после полимеризации состава. Они сохраняют первоначальное положение элементов конструкции при возможной деформации под воздействием высоких температур.

Силикатные герметики называют часто «жидким стеклом», они обладают высокими адгезионными свойствами и проявляют высокую жаростойкость на высокотемпературном объекте. В сочетании с примесями стекловолокон создается устойчивый к усадке и расширению дымонепроницаемый слой.

Однокомпонентные герметики по определению состоят из 1-го компонента, поэтому не требуется смешивать ингредиенты перед проведением герметизации. Продукт пастообразной консистенции выдавливается из эргономичной пластиковой тубы с концевым наконечником. Простоту применения средства высоко оценили владельцы частных домовладений, испытывающие частую потребность в герметизации стыков.

Двухкомпонентные составы необходимо предварительно подготовить, смешав основное вещество с катализатором в пропорции, указанной в инструкции. При этом продукт должен использоваться сразу после замешивания и хранению не подлежит. Такой композит не подходит для герметизации стыков своими руками и обычно применяется профессиональными печниками.

Термостойкие составы (Makroflex TA 145, «Гермент высокотемпературный») и автомобильные аналоги подходят только для внешних поверхностей с температурой нагрева не более 315–350 °C. Жаропрочные герметики (Penosil Sealant, Soudal +1500 °C) применяют даже в камере сгорания котла, поскольку выдерживают температуры 1100–1600 °C, в том числе при максимальной t °C в течении 1–2 часов. При отсутствии печных составов они с успехом заменяются герметиками для глушителей автомобилей с идентичной термостойкостью.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Определение требуемого диаметра

Для правильного соединения труб дымохода разных диаметров необходимо определить требуемый диаметр соединительного элемента. Определение требуемого диаметра основано на нескольких факторах, включая диаметры существующих труб и требования вентиляционной системы.

Для начала, измерьте диаметр существующих труб дымохода. Если диаметры труб отличаются, необходимо выбрать переходник или разветвитель, который позволит соединить трубы разных диаметров.

Определение требуемого диаметра также зависит от требований вентиляционной системы. Например, для сборного дымохода из нержавеющей стали с настенным газовым котлом, требования могут определяться рекомендациями производителя котла. В этом случае, требуемый диаметр будет указан в инструкции к котлу.

Если требования не указаны, можно воспользоваться рекомендациями стандартных значений диаметров. Обычно, диаметр дымохода для газового котла с одной трубой должен быть около 100 мм, а для каминов и печей — около 150-200 мм.

Диаметр трубы дымохода (мм)	Тип системы
100	Газовый котел с одной трубой
150-200	Камины и печи

Важно учитывать, что определение требуемого диаметра может требовать консультации специалиста в вентиляционной системе или производителя котла. Такие специалисты смогут предоставить точные рекомендации и помочь выбрать подходящий диаметр для соединения труб дымохода

Условия использования

Эластичная проходка из резины Мастер Флеш – оптимальный вариант для гидроизоляции щели в месте прохода дымохода через кровлю. Однако, он подходит не для всех случаев. Профессиональные кровельщики и производители рекомендуют использовать это устройство для монтажа своими руками на каналы дымоудаления следующих типов:

• Сэндвич-дымоходов. Между двумя контурами из оцинкованной стали этих труб располагается термоизоляционный слой из базальтового волокна. Утеплитель сохраняет тепло во внутренней трубе, благодаря чему внешняя поверхность дымохода остается холодной. Для гидроизоляции сэндвич-труб используют резиновые модели.
• Дымоходов из нержавейки. Дымоходы из нержавеющей стали, выводящие продукты горения из твердотопливных печей, нагреваются до высоких температур. Поэтому для заделки цели между кровлей и трубой применяют термостойкие силиконовые проходки. Применение обычных моделей из резины возможно, если дымоход подключается к газовому котлу конденсационного типа.

Обратите внимание! Если вы хотите изолировать место вывода неизолированной трубы с помощью Мастер Флеш, можно использовать специальную гильзу. Из трубы, димаетр которой больше, чем у дымохода, вырезают отрезок 50-100 см

Участок дымохода, проходящий через крышу плотно обматывают огнеупорным материалом, а затем надевают и фиксируют гильзу стальным хомутом.

Каждая проходка Мастер Флеш снабжается подробной инструкцией, облегчающей монтаж своими руками. Так как работа выполняется на высоте, следует соблюдать технику безопасности, использовать страховочный трос и каску. Установку выполняют следующим образом:

1. Если на трубе размещается защитный колпак, его снимают. Вершину проходки подрезают ножом до нужного диаметра.
2. Натянуть устройство на трубу через оголовок. Если проходка продвигается слишком туго, трубу обрабатывают мыльным раствором, облегчающим задачу.
3. На основание проходки ровным, густым слоем наносят термостойкий герметик на силиконовой основе и прижимают к поверхности кровельного материала.
4. Дополнительно зафиксировать основание с помощью саморезов с пресс-шляпкой. Не переусердствуйте с количеством саморезов, ведь когда герметик смоется, в отверстия начнет затекать вода.
5. Если монтаж проходит на кровле из битумной черепицы, верхнюю часть основания заправляют под элементы покрытия.
6. На проходку устанавливают декоративную тарелку в цвет кровли.

Важно! Если во время обрезки проходки, вы совершили ошибку и проделали отверстие большего диаметра или повредили устройство, можно попытаться закрепить его на трубы с помощью герметика и стального хомута

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

• Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
• Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Компоненты вентиляционных систем.

Конструктор, из которого монтируется любая вентиляционная система, включает три основные группы комплектующих
элементов. В частных случаях — одну или две из них:

• Вентиляционные решётки
  – начальные входные элементы системы, закрывающие отверстия, через которые осуществляется вытяжка
  застоявшегося воздуха при естественной тяге.
  Сюда же относят регулируемые решётки и устройства, дозирующие объём удаляемого воздуха (так называемые
  анемостаты);
• Воздуховоды
  – жёсткие трубы и фитинги из пластмассы круглого или прямоугольного сечения. По собранному из них каналу
  удаляется загрязнённый воздух. Производятся также гибкие гофрированные воздуховоды, изготовленные из прочной алюминиевой фольги
  либо многослойной металлизированной полимерной пленки. Они обладают рядом преимуществ перед жёсткими
  пластмассовыми, о которых будет сказано .
• Приточно-вытяжные вентиляторы – устройства принудительной тяги. Устанавливаются на входе/выходе вентиляционной системы или непосредственно в вентиляционный канал.

В дальнейшем будем рассматривать компоненты вентиляционных систем одного из лидеров производства в России ERA Group торговой марки ЭРА.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы. Условно они делятся на две функциональные группы:

1. Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
2. Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

• отвертки, шуруповерты, саморезы;
• молоток;
• ножовка или болгарка;
• пистолет для нанесения герметика.

Как выбрать правильный диаметр трубы для дымохода

Расчет диаметра трубы должен основываться на площади печи или котла, а также на общей длине дымохода. Обычно принимается, что на каждую 10 кВт мощности печи или котла требуется диаметр трубы 150 мм. Но в принципе такая схема действительна для домов с обычной степенью утепления. Если ваш дом имеет повышенную степень утепления, то размер трубы можно увеличить.
Необходимо учесть также конструктивные особенности дымохода и помещения, в котором он устанавливается. Если дымоход проходит сквозь несколько этажей, то следует выбирать более прочную и устойчивую трубу

Если дымоход проходит через утепленные перегородки или кровлю, то диаметр трубы следует выбирать таким образом, чтобы обеспечить надежное уплотнение и предотвратить протечку дымовых газов.
Важно также учесть климатические особенности региона, в котором находится дом. Для холодных регионов рекомендуется выбирать более толстостенные трубы, чтобы обеспечить безопасность и эффективность работы дымохода.

В общем, выбор правильного диаметра трубы для дымохода требует учета различных факторов: мощности печи или котла, конструктивных особенностей дымохода и помещения, климатических условий. При подборе диаметра следует консультироваться с профессионалами или специалистами, чтобы избежать возможных проблем.

Пошаговая техника соединения своими руками

Видео: установка переходника и проход потолка:

Рассмотрим, как поставить правильно вертикальную трубу-сэндвич на старый кирпичный канал.

1. Производят демонтаж непригодной к эксплуатации части кирпичного дымохода.
2. Готовят переходник к установке: разгибают загибы, внизу срезают внешний обод.
3. Вставляют нижним патрубком монтажную площадку в канал старого дымохода на печной раствор, крепят по углам дюбелями к кирпичам.
4. Затем устанавливают в верхний патрубок первый сегмент и в дальнейшем всю трубу в сборке.

Необходимые инструменты и материалы

• Для демонтажа понадобятся перфоратор, зубило, тяжелый молоток.
• Для выпиливания отверстия в кладке – дисковая пила.
• Для установки и крепежа – печной раствор, мастерок, герметик, отвертка, саморезы.

Ход работ

Зачастую часть старого кирпичного канала, находящаяся в доме, сохраняет хорошее состояние. Поэтому демонтируется вывод на чердаке и крыше.

В таком случае демонтаж начинают, не доходя до потолочного перекрытия 20 см, готовят ровную поверхность для переходника.

Зазоры между насадкой и кирпичом заделывают жаростойким герметиком.

В местах прохода через чердак и крышу делают огнеупорную площадку.

Сборочные соединения сэндвича, если это предусмотрено инструкцией производителя, дополнительно закрепляют хомутами.

На крыше трубу фиксируют с помощью специального кровельного элемента, уплотняют силиконовой насадкой, производят внешнее оформление дымоотвода.

Особенности монтажа

Если кирпичную кладку приходится разбирать вблизи от кирпичной печи, то первым звеном переходного дымохода лучше сделать толстостенную одинарную стальную трубу из нержавейки. Данный участок, особенно в печах для бани, характерен высокой температурой в пиковые нагрузки. Труба с утеплителем будет перегреваться и быстро прогореть.

Для защиты дымохода от ветра и дождя, улучшения тяги и отвода дыма, сверху трубы надевают дефлектор, закрепляя его оцинкованными саморезами.

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

1. Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
2. Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
3. Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой — через соединитель СКП.

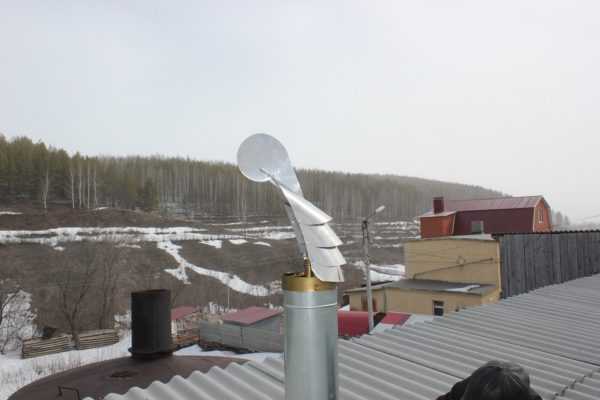

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.

Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.

Дефлектор зачастую спасает ситуацию, если тягу не получается улучшить никакими другими средствами

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Примыкание круглого дымохода к готовой кровле

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать задачи по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, дымоход круглого сечения.

Необходимо вывести дымоход через готовую кровлю

Шаг 1. Найдите на крыше точное место выхода трубы дымохода. Для этого нужно приставить отвес к настилу покрытия, совместить его с центром трубы печки и сделать метку. По метке высверлите сквозное отверстие, работать с крыши намного легче.

Место, в котором будет располагаться центр трубы

Сверлится отверстие

Процесс сверления

Шаг 2. Шпателем аккуратно поддевайте гонты и выкручивайте саморезы. Если мягкая кровля зафиксирована гвоздиками, то работы несколько усложнятся. Демонтируйте кровлю по такому же методу, размеры освобожденного участка крыши должны быть на 30–40 см больше диаметра трубы

Мягкую черепицу осторожно складывайте на свободном месте, вся она пригодна к повторному использованию

Гонты поддеваются шпателем

Выворачивается саморез

Требуемый участок кровли демонтирован

Шаг 3. Приступайте к монтажу на выходе дымохода проходного элемента, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, намного выгоднее и надежнее пользоваться заводской продукцией, чем самостоятельно придумывать различные приспособления. В комплект входит проходной элемент, изготовленный из высокопрочного полипропилена, термостойкая резина и металлический хомут.

Далее нужно приступать к проходному элементу

Шаг 4. Вырежьте в термостойкой резине отверстие под диаметр дымохода. Для облегчения работ на верхней поверхности элемента отлиты кольца с указанными диаметрами. Проколите небольшое отверстие ножом, а далее можно отрезать ножницами.

Кольца с указанными диаметрами

Вырезается отверстие для дымохода

Шаг 5. На проходке есть специальные линии, указывающие различный уклон кровли. Найдите метку со своим уклоном и вырежьте отверстие. Пластик очень твердый, для резания пользуйтесь ножницами по металлу. За счет такого его размещения дымоход будет в вертикальном положении.

Линии на проходке, указывающие уклон кровли

По нужной линии выполняется резка

Шаг 6. На основании кровли найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее таким способом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, при помощи электрического лобзика вырежьте плиту.

Проходной элемент прикладывается к месту вывода дымохода

Отверстие вырезается электролобзиком

Шаг 7. Приложите проходной элемент на место и зафиксируйте его саморезами к сплошной обрешетке.

Проходной элемент прикручивается саморезами

Шаг 8. Установите дымоход, наденьте на него резиновый герметизирующий кожух

Обращайте внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический хомут и затяните его

Больших усилий прилагать не надо, резина легко сжимается, а слишком большие нагрузки могут ее перерезать. Соберите дымоход, установите на него все специальные элементы.

Установка дымохода

Резиновый кожух затягивается металлическим хомутом

Установка следующего элемента трубы

Окончание сборки дымохода

Шаг 9. В нижней части проходки по периметру есть специальные щели для установки герметика. Засуньте в них куски подкладочного слоя гибкой кровли.

В щель засовывается полоска подкладочного слоя

Шаг 10. Положите на место гонты, вырежьте излишки. Для гарантии промажьте места стыков качественным составом.

Обрезка гонтов

Нанесение битумного герметика

Цены на популярные модели шуруповёртов

Шуруповёрты

На этом монтажные работы закончены. Для проверки надежности герметизации рекомендуется вылить на кровлю несколько ведер воды. При обнаружении протечек их следует немедленно устранить. Сделать это своевременно намного выгоднее, чем потом заниматься внеплановыми ремонтами стропильной системы или кровли.

Что такое переход

Переход может быть в любых конструкциях и изделиях повседневной жизни состоящий из различного материала (резина, пластик, дерево, металл). Они выходят из строя от различных факторов, во время долгой эксплуатации и рабочего режима. Порой найти замену такой детали как переход, уходит много времени. Возникает вопрос как сделать самому своими руками переход с квадрата на круг. Вот об этом и пойдет речь.

Делать переход будем по примеру вентиляции из металла.

Ещё такой совет поможет тем, кто именно ищет способ сделать переход из квадратного сечения в круглое сечение по вентиляции.

Он встречается везде. Есть открытые места, участки, где открыта вентиляция, например в магазинах, складах с большой площадью. Если хорошо посмотреть можно различить детали, а именно такую деталь как переход с круглого диаметра на квадратный.

Понятно, что в магазине стройматериалов они есть и железные, и пластиковые. Но такого размера или высоты какой хотелось именно вам не будет т. к. все стандартное. Такие переходы, надо либо заказывать или искать кто умеет делать.

Как сделать переход

Для начала всегда говорю, первый переход сделать по шаблону лучше из бумаги или картона, хотя бы в уменьшенном виде. Вы так лучше поймете сборку изделия. Сохраните железо и свои нервы.

Металл

Если у вас нет специальных станков и приспособлений, подберите металл таким образом, чтобы поддавался вашим рукам. Металл из жести от 0,5 до 1 мм лучший вариант. Помните переход с маленьким диаметром из 1 мм вам в ручную не собрать.

Шаблон

Размеры для перехода у меня свои, у вас свои, не путайте. За основу взял квадратный размер 150 х 100 с переходом в круглый диаметр 100 и высотой 120 мм. Все размеры указаны в мм.

Шаблон первый с буквой А. Диаметр круглого перехода 100 мм. Значит умножаем 100 х 3,14 ПИ (длина окружности диаметра). Получается 314 мм. Далее 314 мм  поделить на 4 части. Зачем, ведь у нас переход квадратный, у него 4 стороны.

Разделили, получается 78,5 мм и опять делим 78,5 мм на 2. Получаем 39 мм.

По шаблону видим что высота перехода 120 мм. Низ детали 100 мм, это одна сторона квадратного диаметра.

Шаблон с буквой Б. Все тоже самое, только видим что здесь нижний диаметр другой стороны перехода квадрата 150 мм.

Вырезаем 2 детали шаблон с разными диаметрами. По ним обведем для изготовления перехода.

Обведем свои шаблоны каждый два раза. Шаблон А полностью, а шаблон Б один раз целым, потом его разрезаем пополам и с каждой стороны по половинке обводим. Место где пополам будет основным соединением вырезанной детали

Еще обратие внимание на верхнюю часть. Стыки углов у нас получаются немного прямыми, от руки или железной линейкой, между углами сделаем полукруг (обведено по — жирнее), ведь на это место у нас должно быть круглым диаметром

По 20 мм отмеченные с левой стороны сбоку, это припуск. Соединение детали, как будете собирать ваше право. Можно соединить на жестяницкие замки (тогда с другой стороны надо добавить еще 10 мм для замка), на сварку, клей, заклепки, саморезы. болтовое соединение, и т. д.

Снизу отмеченные 20 мм. Надо если вы будете низ квадратного перехода соединять с другим местом или изделием. если соединения нет тогда и не добавляйте.

Отметка таких полос означает разметку для сгиба в круглое состояние. Надо от края шаблона, где квадратный диаметр провести к центру 2 разметки и с другой стороны точно так же.

Вот делаем загибы по полосам, постепенно внутрь загибаем. Лучше делать на уголке прикрепленному к верстаку или столу. Сразу много не загибайте, постепенно придавая форму круглого диаметра.

Выходит сделать переход из круглого диаметра в квадратный своими руками можно и оправданно.
