Водосток на плоской крыше: как правильно организовать, чтобы не сесть в лужу

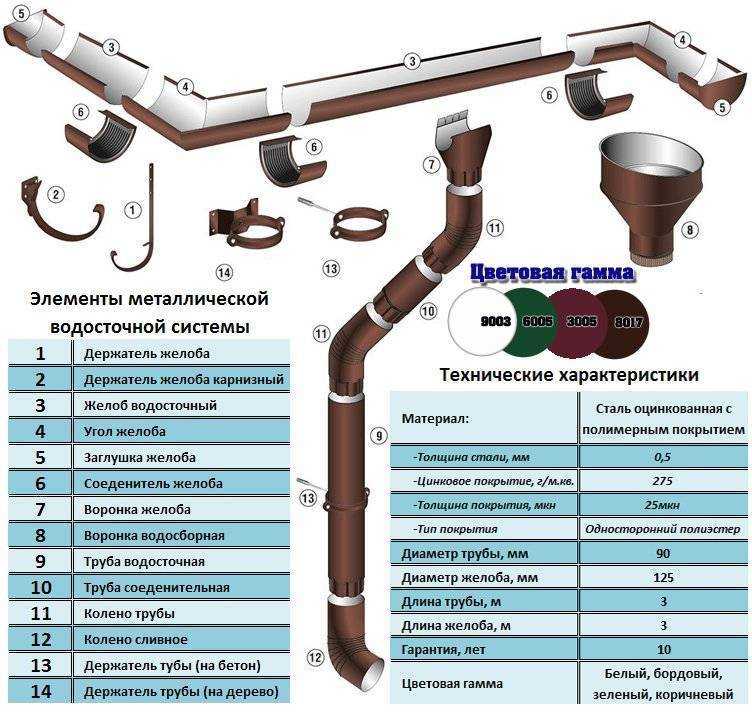

Элементы водостоков оцинкованных:

– Водосточные трубы. Изготавливаются стандартной длины, но разных диаметров. Позволяют организовать водоотвод с кровли малой и большой площади. Сохраняют свою геометрию и не деформируются. Легко стыкуются с другими элементами системы.

– Водосборные воронки. Предназначены для сбора воды с крыши и направления потока в водосливные трубы. Имеют коническую форму и прочный фальцевый замок. Не гнутся под наледью и снегом. Четко стыкуются с желобами и трубами соответствующего диаметра.

– Водосточные колена. Выпускаем колена гофрированные для соединения элементов водостока на сложных участках. Изготавливаются из цельной части, загибаемой на специальном оборудовании. Предлагаем и сливные колена для отвода воды от задания.

– Крепления водостоков. Для монтажа водосточных труб выпускаем недорогие стальные кронштейны разного диаметра. Производятся из оцинкованной стали толщиной 2 мм. Имеют специальное углубление для болта. Прочно обхватывают и надежно фиксируют трубы.

«МосВодостоки» – производитель оцинкованных водостоков:

• Лидирующие позиции на рынке водосточных систем Москвы и области.
• Штат лучших специалистов по водостокам с 10-летним опытом.
• Собственные производственные площади с полным оснащением.
• Сокращение сроков изготовления за счет современного оборудования.
• Производство продукции высокого качества из первоклассного сырья.
• Соответствие стандартам ГОСТ и установленным типоразмерам.
• Выпуск полного набора элементов для наружных водостоков.
• Постоянное наличие готовой продукции на складе в Москве.
• Изготовление нестандартных водостоков оцинкованных на заказ.
• Предоставление гарантии на все выпускаемые изделия.
• Сотрудничество с организациями по монтажу водостоков.
• Подготовка индивидуальных коммерческих предложений.
• Гибкая ценовая политика и разумные цены на водостоки.
• Предоставление персональных и сезонных скидок до 50%.

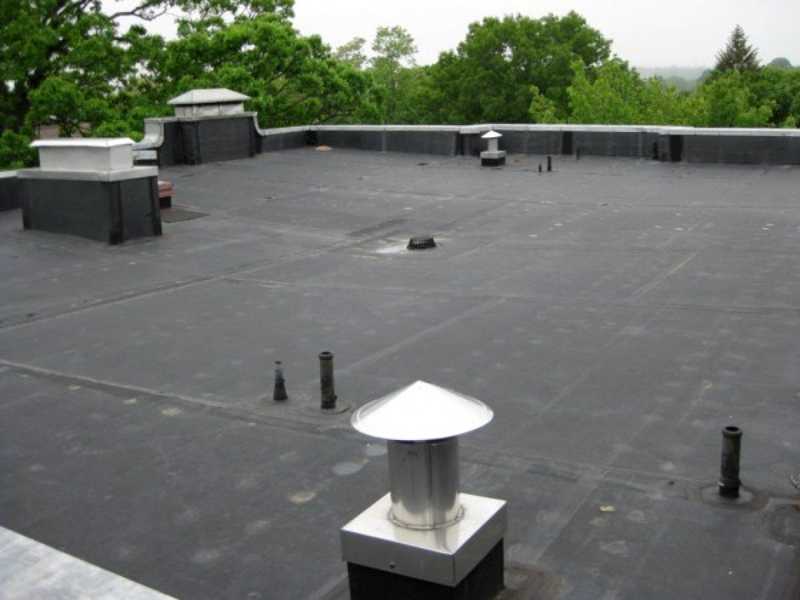

Плоская кровля ↑

Для этого вида крыши также необходимо устанавливать водосточные системы. Проблема заключается в том, что монтаж компонентов необходимо проводить еще на этапе обустройства кровли.

Самый простой расчет внутреннего водостока учитывает лишь общую площадь кровли. На каждые 0,75 м² необходима одна воронка. Минимальный наклон внутренний горизонтальных труб должен составлять 15°. На практике подобную систему обустраивают только для больших жилых и промышленных зданий. Плоская конструкция крыши в частном доме большая редкость, так как ее характеристики значительно уступают скатной кровле.

Точный расчет водостоков лучше всего делать с помощью специализированных программных комплексов. Таким образом можно минимизировать вероятность ошибки и сформировать оптимальную комплектацию для обустройства водоотводной системы.

  Расчет водосточной системы — Аквасистем (1,0 MiB, 1 935 hits)

2022 stylekrov.ru

Как правильно рассчитать водосточную систему?

Расчет и определение оптимальной комплектации водосточной системы.

Водосток должен справляться с главной задачей — отводить любое количество воды с кровли. Расчет водосточной системы выполняют, чтобы определить его оптимальную комплектацию и избежать нарушений в работе.

Правильный подбор диаметров труб и желобов — залог работоспособности всей системы. Поэтому такую ответственную задачу, как рассчитать водосток, лучше передать профессионалам. Но для того, чтобы определить стоимость системы перед покупкой, в инструкциях к водостокам есть специальные таблицы и формулы. По ним можно предварительно рассчитать водосточную систему.

1. Собрать исходные данные

Расчет водосточной системы выполняют по плану кровли и чертежам фасадов или на основе обмеров.

Как посчитать водосток? Для расчета количества труб, желобов, крепежей и вставок между коленями нужно провести замеры здания.

1.1 Измерить высоту дома.

Чтобы узать нужную длину труб, измеряем расстояние от земли до карнизного свеса, обозначенное на рисунке H. Можно воспользоваться рулеткой, спустив один конец на землю.

Рис 1. Измерение высоты дома

1.2 Замерить длину карниза на каждом скате.

Для замеров используют длинномерную рулетку. Периметр карниза нужен для расчета общего метража желоба. А точный подбор количества осуществляют для каждого ската в отдельности.

1.3 Для расчета длины труб (стояка) ножно снять мерки с карнизного свеса, измерить рулеткой расстояние от земли до слива.1.4 Определить площадь кровли.

К примеру, если скат прямоугольной формы, то:

S — эффективная площадь поверхности кровли, м2; В — фактическая ширина ската, м; L — длина ската вдоль карниза, м.

Рис. 2. Площадь ската

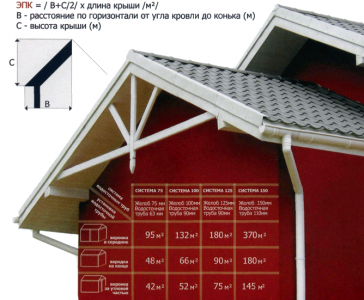

Площадь скатов, которые имеют сложную форму, рассчитывается как площадь соответствующей геометрической фигуры.

Обобщенная формула для расчета количества труб диаметром 100 м: 1 водосточная труба на 100 м2 проекции кровли. Но суммарную площадь кровли можно использовать только для предварительного подбора количества сточных воронок. Расчет водосточной системы следует делать для каждого ската.

Совет. Расположение воронок и труб зависит также от длины карниза. Для карнизов длиной до 12м ливнеприемник можно установить в любом месте, свыше 12 м – ближе к центру карниза. При этом расстояние между воронками (ливнеприемниками) не должно превышать 24 м.

Рис. 3. Примеры размещения воронок

Чем сложнее форма кровли и архитектурные особенности здания, тем сложнее рассчитать водосточную систему. Количество ливнеприемников или стояков зависит от формы и площади кровли, а также от выбранного диаметра, о чем пойдет речь далее.

2. Подобрать желоба и трубы для ПВХ и металлических водостоков.

Зависимость сечения труб и ширины желобов от площади кровли указана в таблицах, прилагаемых к инструкциям по установке водостоков. У каждого производителя эти величины немного различаются согласно типоразмерам продукции.

Наиболее востребованы в коттеджном строительстве системы водоотведения, рассчитанные для скатов площадью не более 200 м2.

Площадь ската кровли, м2

Размеры элементов водостока, мм

Ширина желоба

Ширина трубы

1 стояк у края ската

1 стояк по центру ската

2 стояка

Табл. 1. Расчет водосточной системы PROFiL из ПВХ

Площадь ската кровли, м2	Размеры элементов водостока, мм
Ширина желоба	Ширина трубы

1 стояк у края ската

До 70
100
75
70-120
125
90

120-190
150
100

2 стояка

120-140
125
90
240-380
150
100

Табл. 2. Расчет металлической водосточной системы Plannja

Подбирать систему нужно на основе площади кровли и пропускной способности водостока. Водосточные системы, представленные на Украине, в том числе, PROFiL и Plannja, рассчитаны на местное количество осадков. Придерживаясь рекомендаций производителей, можно определить параметры водостока.

3. Выбрать необходимые элементы водосточной системы

Состав комплектующих для водостоков у разных производителей может отличаться. Кроме основных элементов системы — труб и желобов — нужно использовать дополнительные комплектующие того же производителя: соединители, заглушки, крепежи. Тройники, ливневые колодцы, сетки для мусора обеспечат правильную работу водостока и сделают его эксплуатацию более удобной.

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

• выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
• проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
• при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

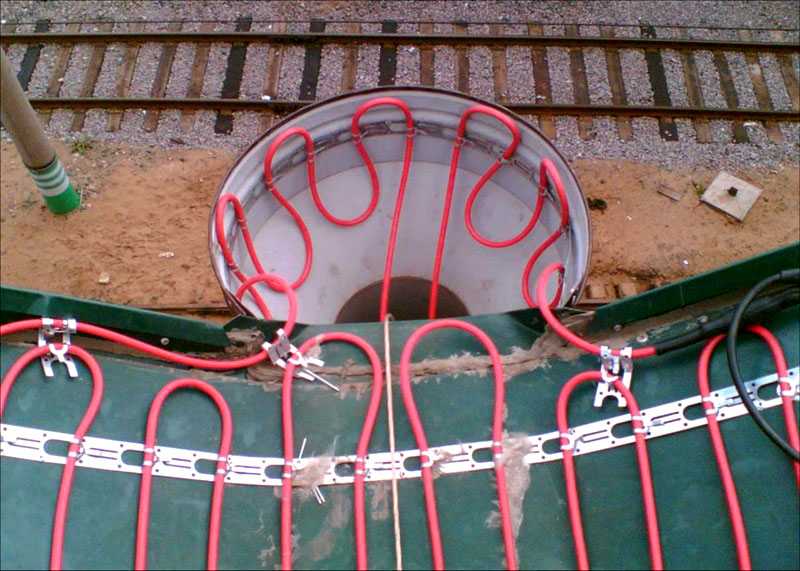

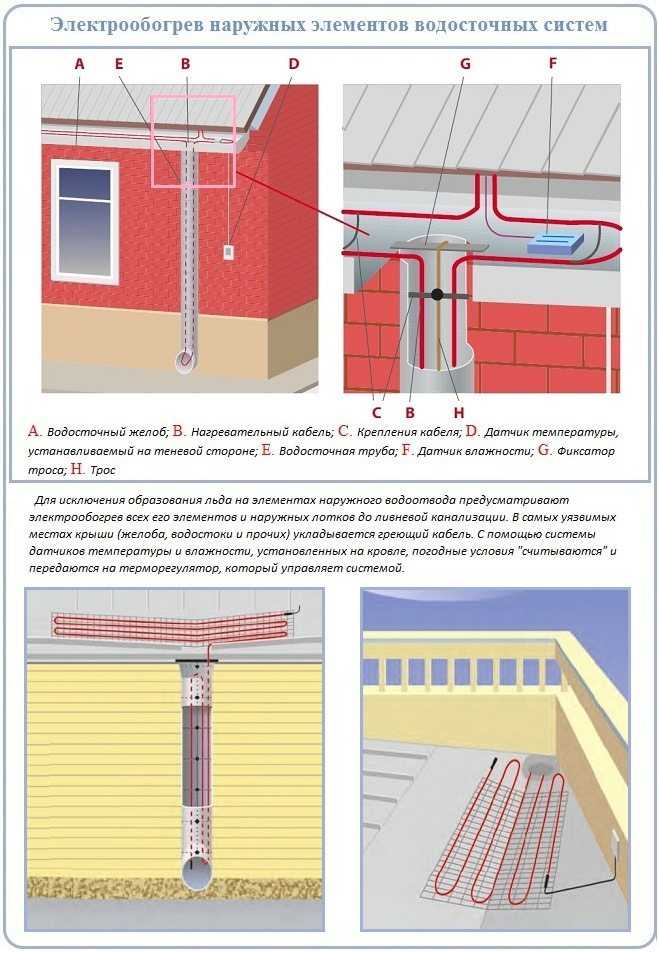

Использование греющего кабеля позволит избежать ледяных пробок в водоотводной системе кровли

Как правильно произвести расчет водосточной системы кровли своими руками?

Без сомнения, ливневая канализация необходима для каждого дома. Такая система защищает фасад строения от намокания, продлевая срок эксплуатации облицовочных материалов и предотвращает подтопление подвала. Важным моментом выбора материалов для ливневки является расчет водосточной системы.

Сегодня все большую популярность набирают пластиковые элементы ливневого водоотвода. Это объясняется невысокой стоимостью комплектующих, легким монтажом и обслуживанием самой системы отведения сточных вод.

Еще одним преимуществом пластиковых конструкций является их заводское изготовление а, следовательно, и стандартные размеры, что позволяет довольно точно рассчитать необходимое количество материала, зная размеры крыши и примерные значения площади кровли.

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

• Максимальный уровень осадков в месте размещения объекта строительства.
• Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

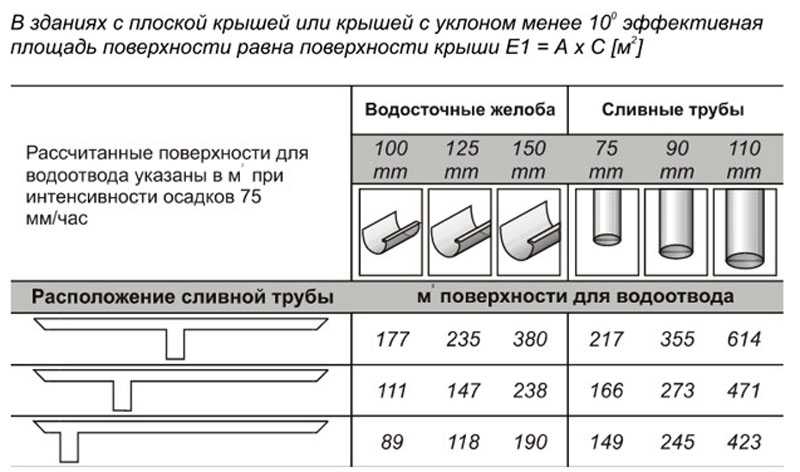

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

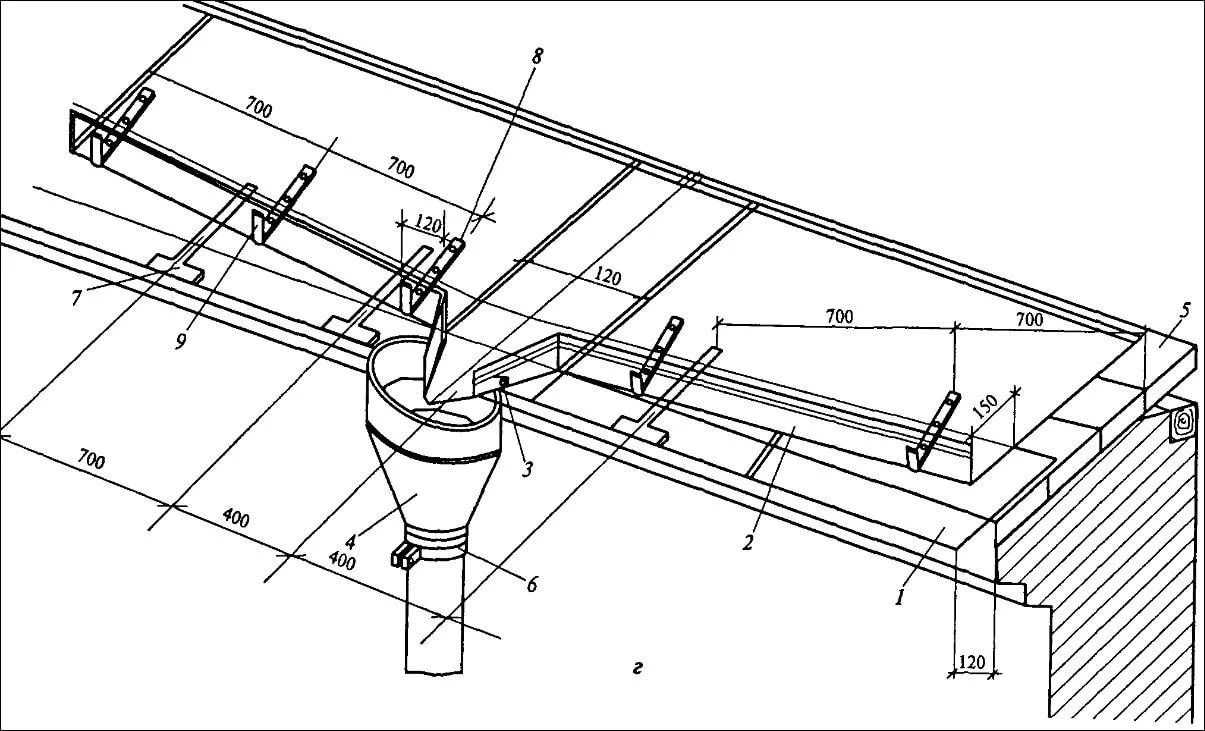

Монтаж внешнего водостока на плоской крыше своими руками

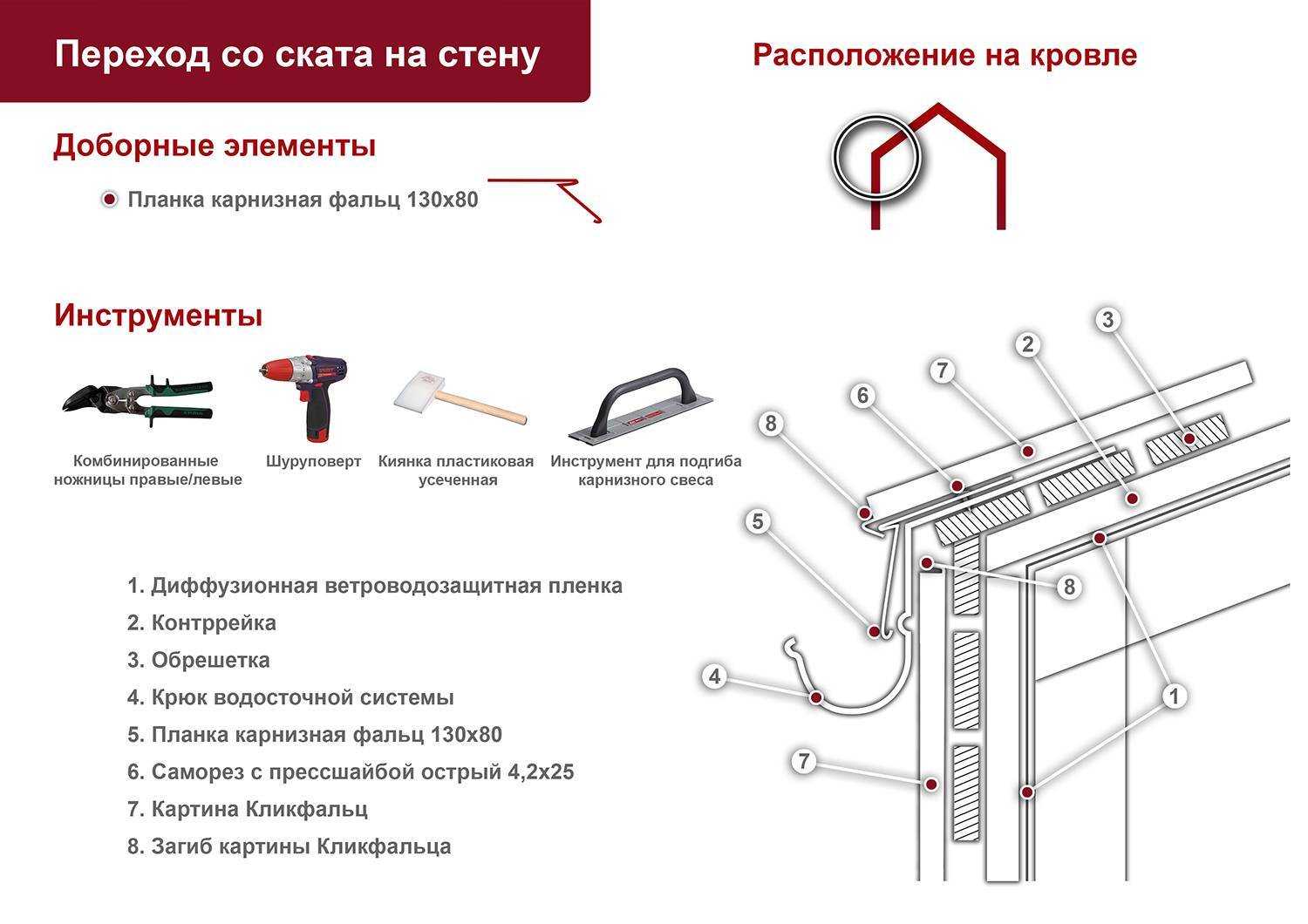

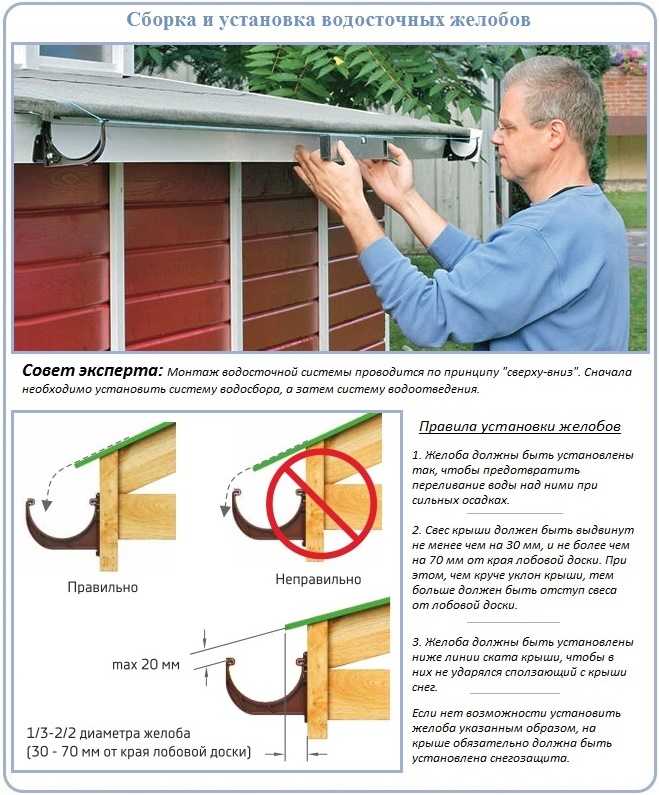

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия

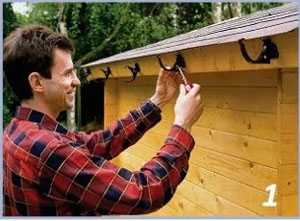

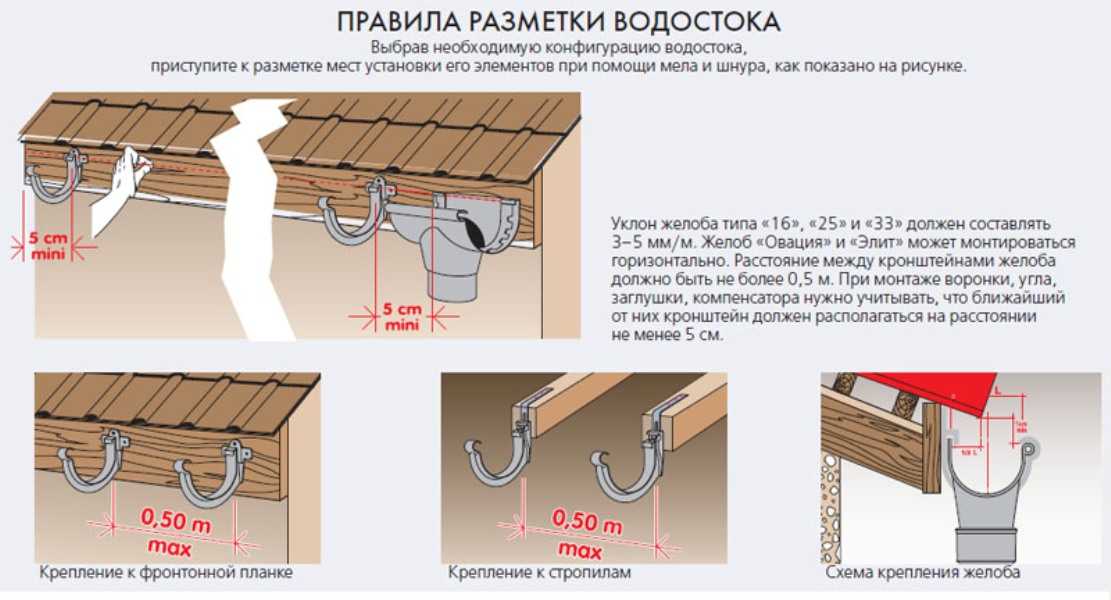

	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.

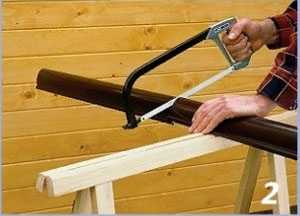

	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.

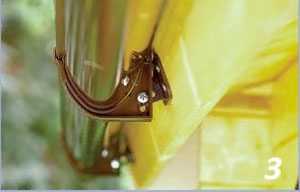

	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.

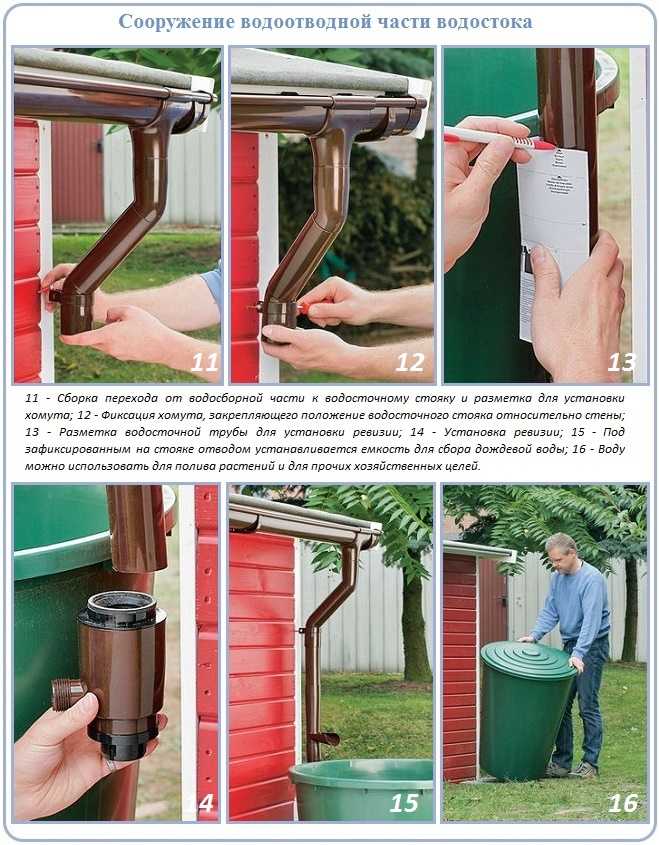

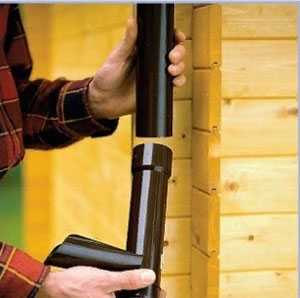

	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

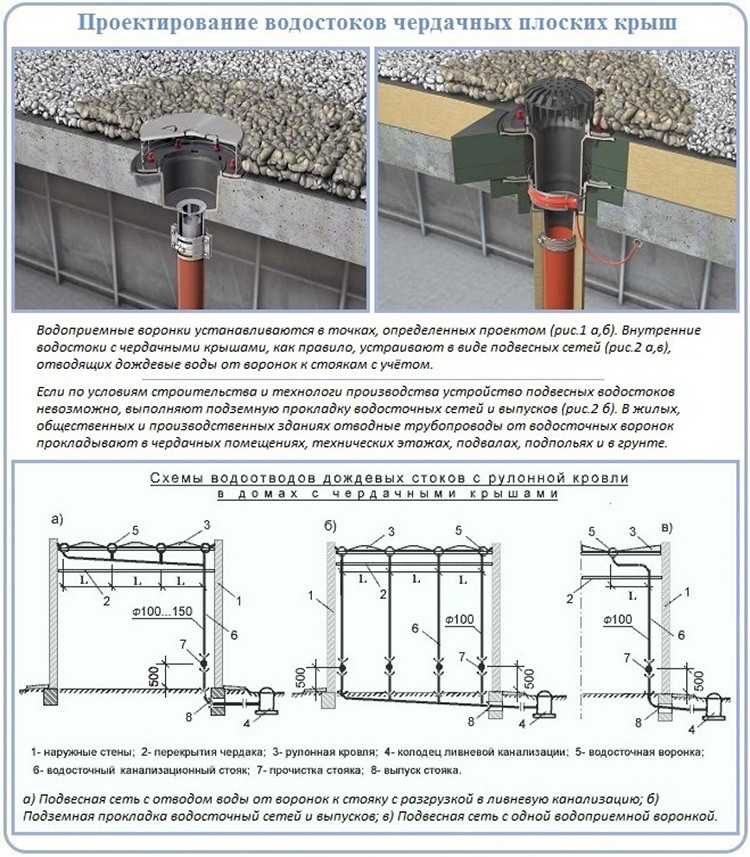

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания

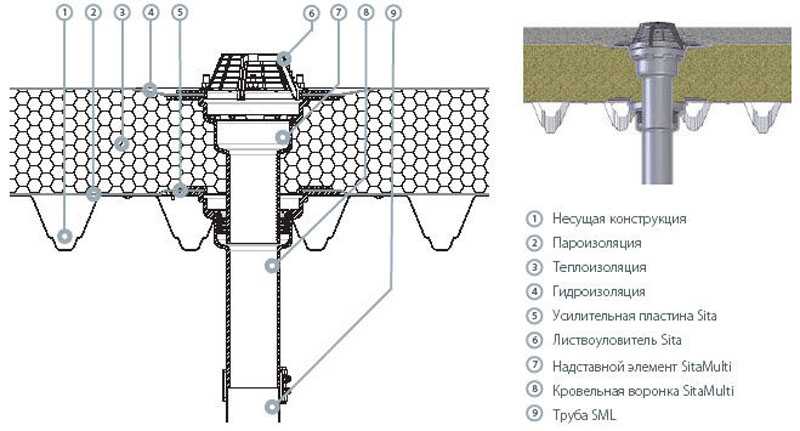

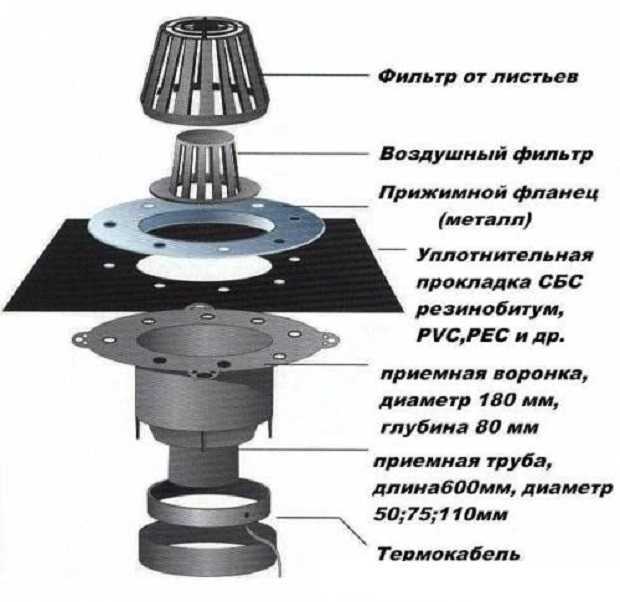

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия

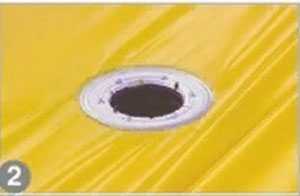

	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.

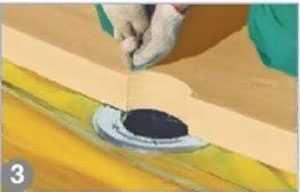

	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.

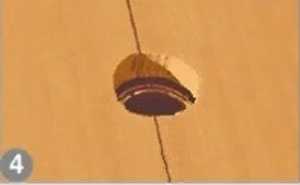

	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.

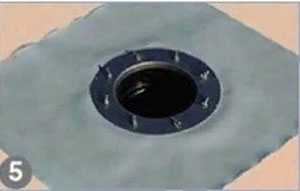

	Монтируется разделительный слой и надставной элемент воронки.

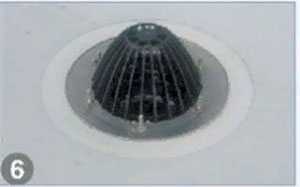

	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Наружный организованный водосток

Данная система водоотвода, устанавливается снаружи здания. Применяются такие наружные системы водостока для отвода влаги со скатных кровель (уклон больше 15%). Состоит водоотвод из наружных водосточных труб и желобов, имеющих продольный уклон не меньше 2%. Работает система по следующему принципу: со скатов крыши дождевая вода попадает в водосточные желоба, после стекает в водозаборные воронки, располагающиеся у карнизных свесов, которые находятся друг от друга в пределах 12-20 м, затем поступает по водосточным трубам, закрепленным на наружных стенах дома, в ливневую канализацию, дренажный колодец (одним из вариантов может послужить большая бочка). Состоит наружная система водоотвода из труб, желоба и водоприемной воронки.

Недостатки организованного водостока:

1. Срывающийся с крыши снег может сорвать водосточные желоба с крыши. В этом случае желоб надо установить так, чтобы наружный край не был выше плоскости, продолжающей поверхность ската кровли. При этом середина желоба должна быть прямо под краем слива карниза, на вертикали. Это нужно, чтобы вся вода попадала в желоб.
2. Система водостока может подвергнуться деформированию при воздействии ветра или механического удара.
3. Все водосточная система зимой без подогрева может промерзнуть, в результате ее «порвет».

Наружный неорганизованный водоотвод

Неорганизованный наружный водосток представляет собой систему водоотвода, при которой дождевая вода сливается за счет уклона кровли на землю. Не устанавливается при этом сливные трубы, желоба или водосборные воронки. Над фасадом здания в отдельных случаях монтируется козырек. Имеется правило, которое указывает на то, что здания с неорганизованным водоотводом должны от тротуаров располагаться не меньше чем полтора метра. Если здание имеет неорганизованный водосток, то следует учитывать размещение здание, расположение дорожек и многое другое. Если кровля из профилированного материала – профнастил, металлочерепица, то дождевая вода отводится по всему периметру крыши одинаковыми струями. Если кровля мягкая скатанная, металлическая фальцованная, то вода собирается в потоки.

Недостатки неорганизованного водостока

• Так как вода, сливаясь в кровли, попадает и на землю, и на фасад, происходит следующее:
• Разрушается цоколь;
• Изнашивается преждевременно фундамент;
• Повреждается фасад здания.

Ненамного исправить ситуацию поможет вынос карниза от стены на 60 см. свес карниза нужно покрыть специальным фартуком, изготавливаемым из кровельной стали. Но это совершенно не защитит фундамент здания при косых дождях.

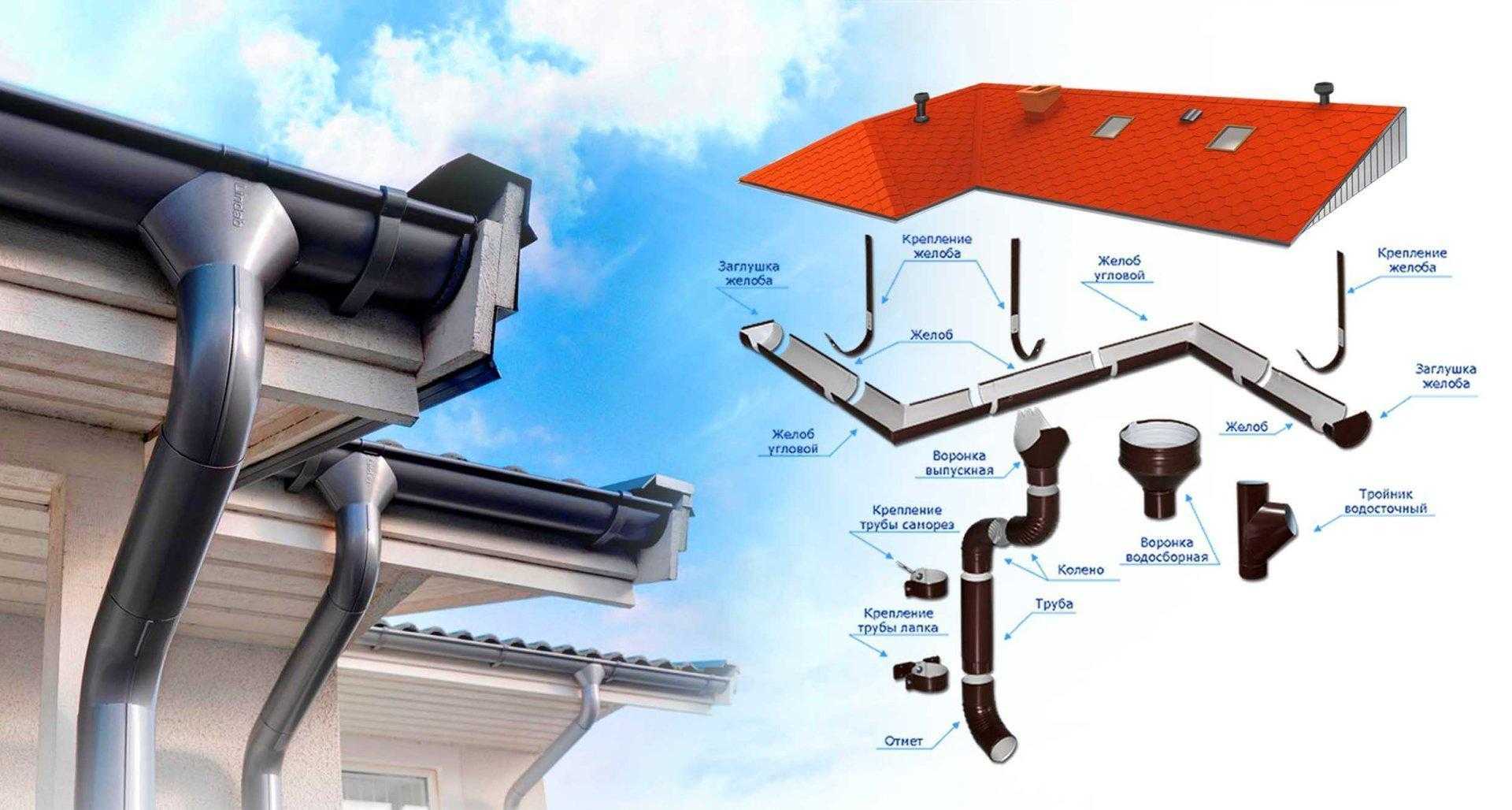

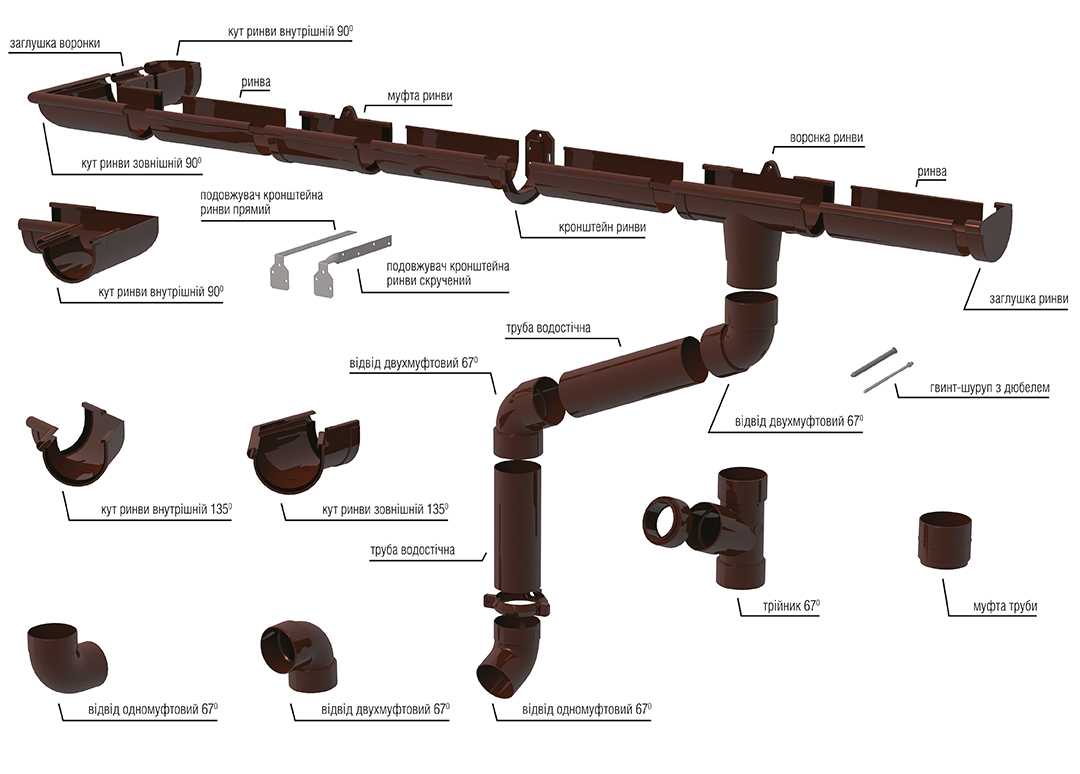

Конструктивные элементы, используемые при устройстве системы водостока

Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.

По назначению элементы системы водоотведения бывают следующих видов:

• водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
• стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
• водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
• кронштейны и хомуты – служат элементами крепления конструкций;
• колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
• уплотнители – обеспечивают герметичность соединений конструктивных элементов.

Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.)

По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик

Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.

Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.

У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.

В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание. Размещение приёмной воронки при устройстве внутренней системы водостока

Размещение приёмной воронки при устройстве внутренней системы водостока

Как выбрать подходящую систему водостока

Система водостока с крыши предназначена для сбора воды с поверхности кровли и отвода ее в ливневую канализацию, с целью недопущения попадания на фасад, фундамент и отмостку здания. Различают два основных типа водосточных системы с крыши:

• внутренний водосток;
• наружный водосток.

Внутренний восток применяется, главным образом, для плоских крыш либо в зданиях промышленного назначения. Поэтому он практически никогда не применяется в частном доме.

Наружный водосток с крыши бывает организованный и неорганизованный. Неорганизованный водосток в частном доме имеет одну крайне привлекательную особенность – он не требует никаких финансовых вложений. Все остальное – сплошные недостатки, связанные, главным образом с практически неизбежной необходимостью скорого ремонта либо фасада, либо отмостки и фундамента. Сложно представить себе хозяина, который предпочел бы незначительную экономию средств с одновременной угрозой прочности и надежности дома, вложению вполне разумных по размерам финансов для установки нормально работающей водосточной системы.

Организованный наружный водосток с крыши, который выбирается большинством заказчиков, что, несомненно, правильно, в большинстве случае можно сделать из следующих материалов:

• оцинкованная сталь. Может использоваться и черный металл, но такое происходит достаточно нечасто. Один из вариантов, который вполне может быть не только смонтирован собственными силами, но и изготовлен;
• пластик. Водостоки с крыши из ПВХ являются одной из наиболее популярных систем. Они могут быть как приобретены готовыми и смонтированы самостоятельно, так и изготавливаться своими руками из обычных канализационных ПВХ труб. Особенности материала – маленький вес, легкость обработки и монтажа, доступность, а также наличие готовых комплектующих и доборников – все это привело к повсеместному распространению именно этого варианта водостока. Если будущий владелец настроен сэкономить на водосточной системе, но вместе с тем хочет получить надежную и долговечную конструкцию, сделать и установить водостоки с крыши из ПВХ труб – это лучшее решение. Пример установки водостока из ПВХ пластика приведен на видео:;
• металлопластик. Системы из данного материала нереально изготовить самостоятельно, но достаточно просто смонтировать уже готовые. Технология установки подчиняется тем же основным правилам, что и для любой другой водосточной системы. Необходимо учитывать, что водостоки из металлоплистика несколько дороже систем из оцинкованного металла и пластика, хотя по некоторым параметрам обладают более высокими эксплуатационными свойствами;
• медь. Самый дорогой и при этом качественный материал для устройства водостоков в частном доме. Помимо долговечности, надежности, высочайших эксплуатационных характеристик, медные водостоки еще и прекрасно выглядят, придавая дому солидный и эстетичный вид. Работа с таким дорогим материалом требует высокой квалификации, поэтому изготовление своими руками мало реально. Вместе с тем смонтировать систему водостока из готовых элементов вполне возможно, хотя и эта работа требует определенной сноровки. В качестве примера монтажа медного водостока можно привести следующее видео:

Исходя из вышесказанного, можно однозначно утверждать – каждый из описанных вариантов имеет свои плюсы и минусы, некорректно говорить, что тот или иной выбор – это правильно или, наоборот, неправильно. На практике гораздо чаще при строительстве частных домов применяются системы из оцинкованной стали и пластика. Причем при желании сэкономить и выполнить максимальное количество работ своими руками, будущие владельцы предпочитают второй вариант, то есть сделать водостоки из обычных канализационных ПВХ труб.

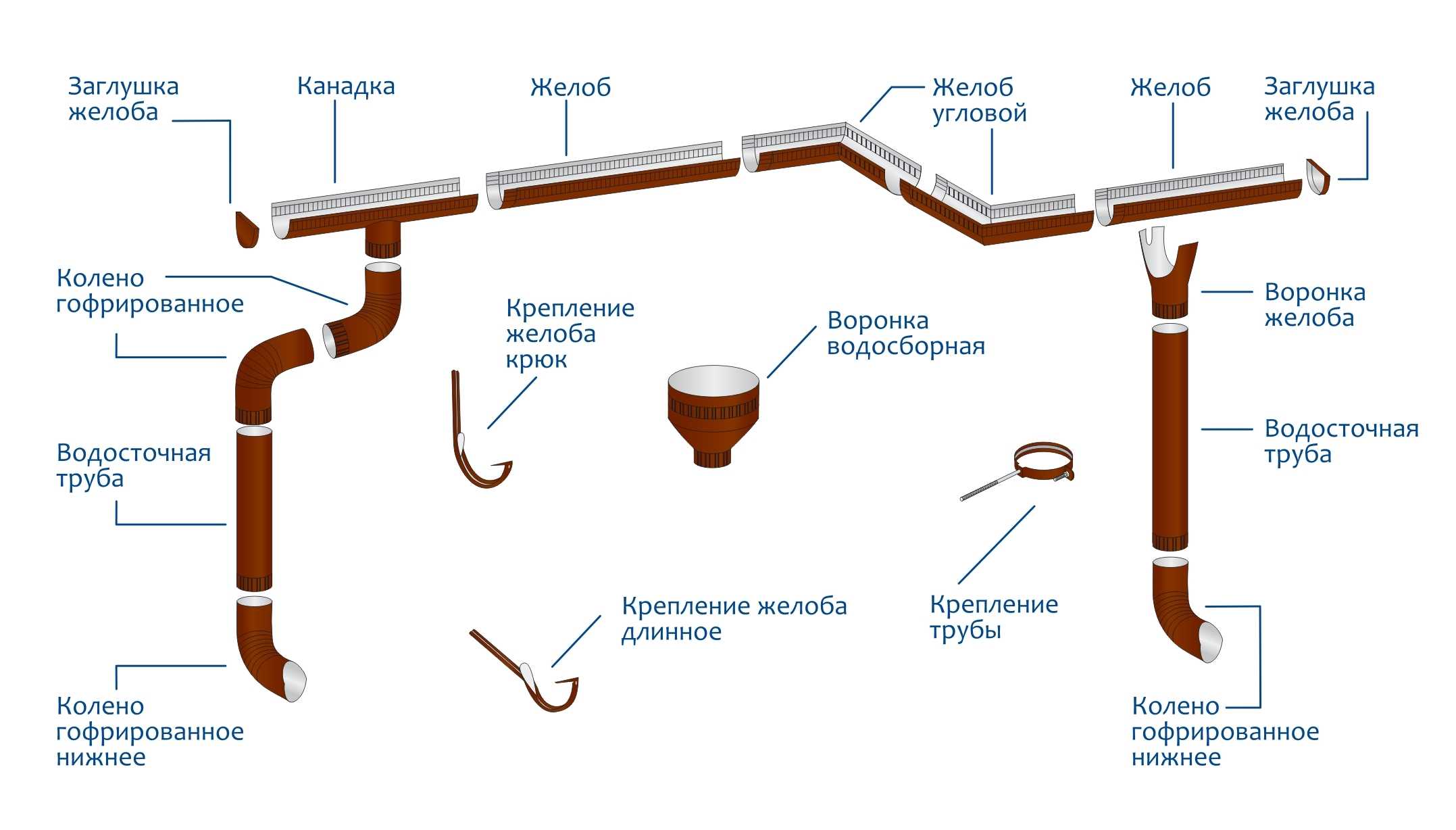

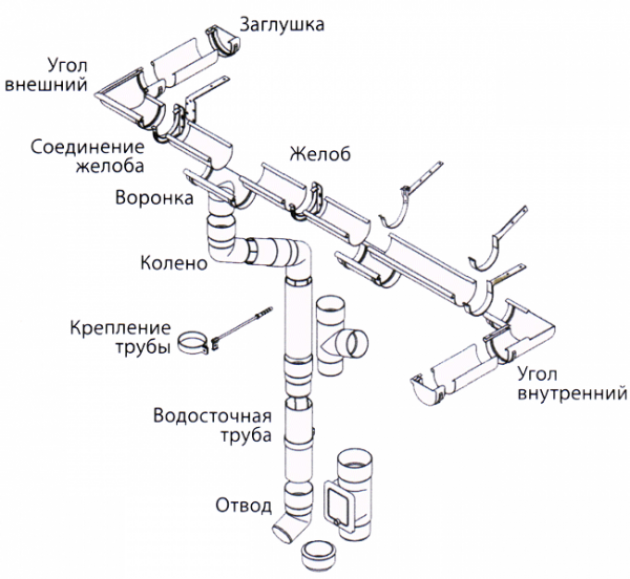

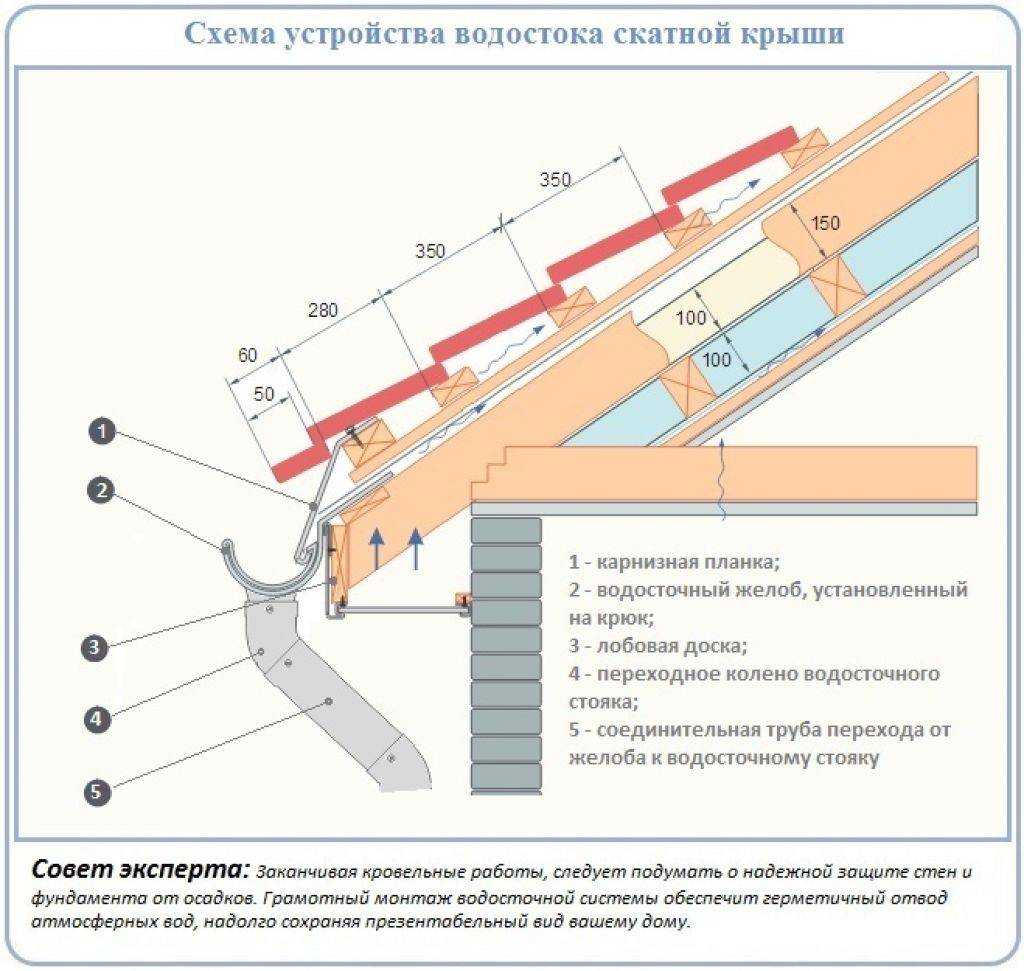

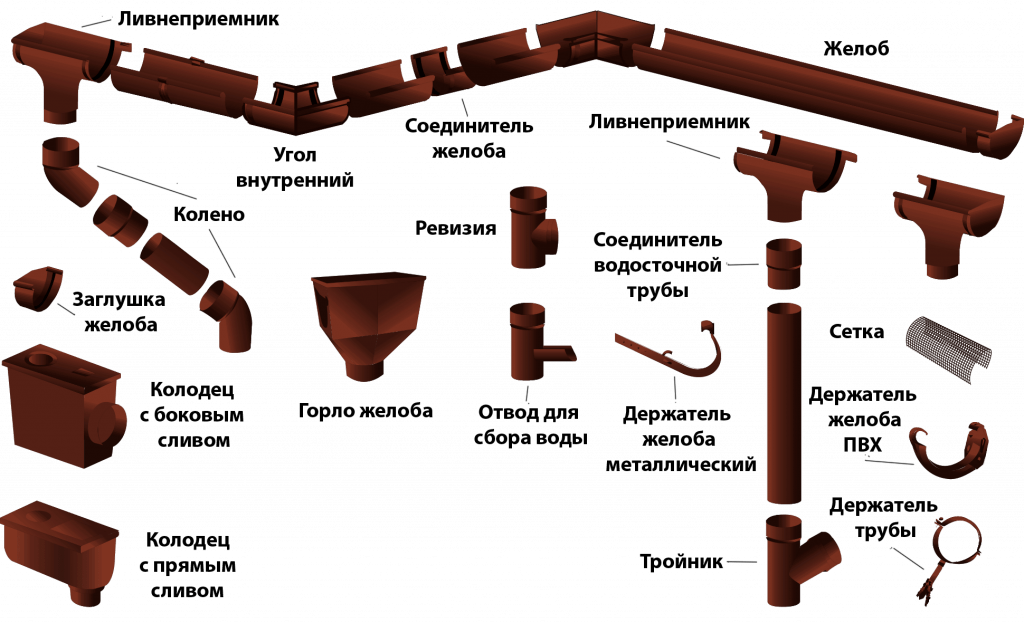

Как устроена водосточная система?

Мы уже говорили о том, что наружный организованный водосток можно вполне соорудить своими руками. Для этого понадобятся следующие элементы:

• Трубы для слива воды. В данном случае, целесообразнее будет использовать пластиковые трубы, ведь они намного проще в монтаже.
• Герметик для смазывания щелей и стыков.
• Желоба.
• Хомуты и скобы, удерживающие трубы.
• Клеевой состав.
• Воронки.
• Антиобледенительная система.

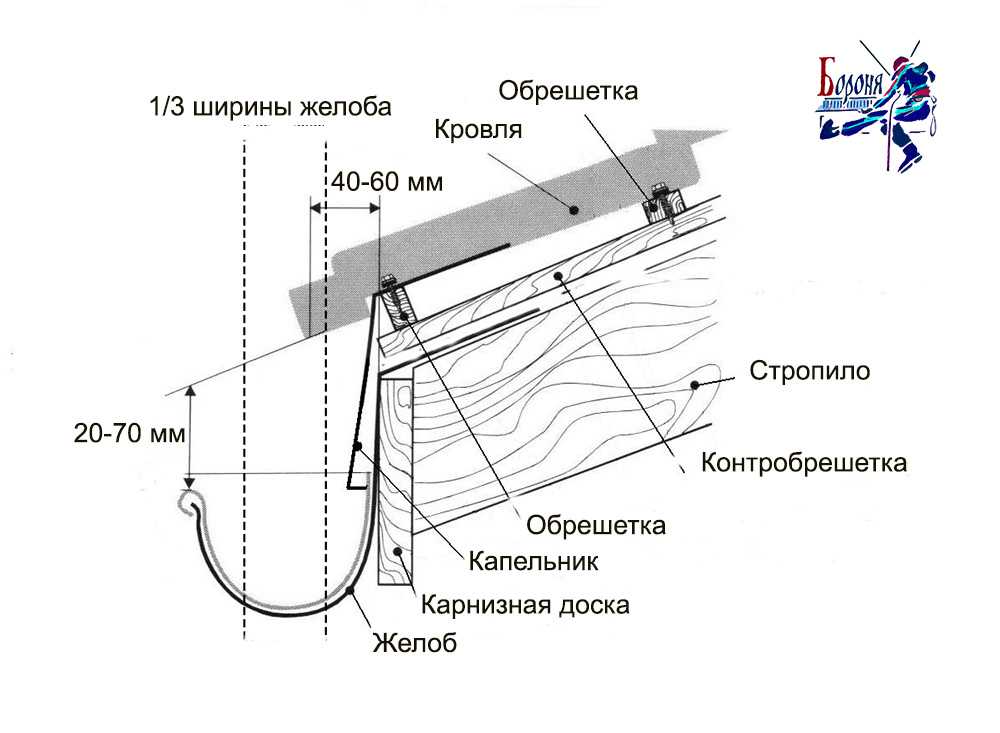

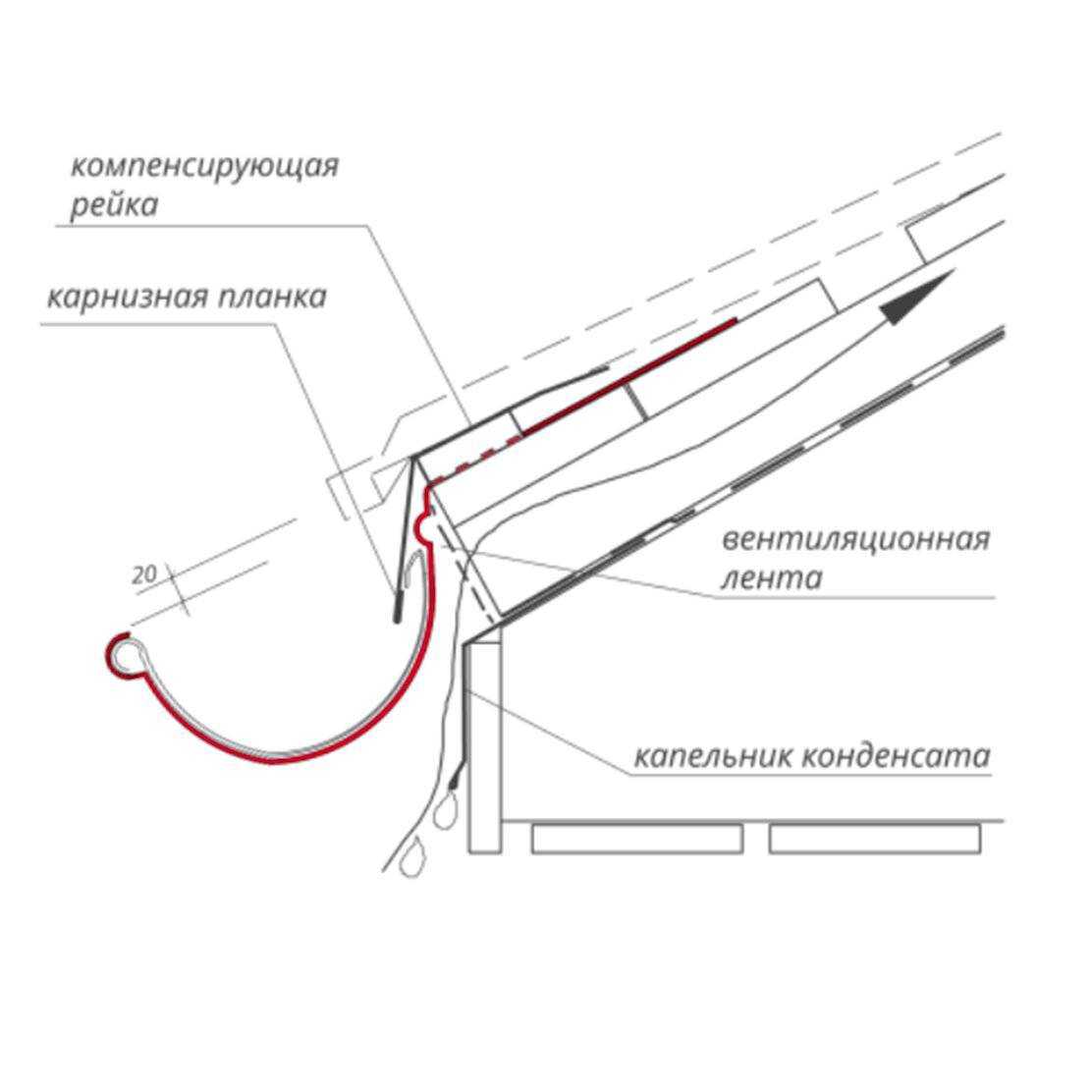

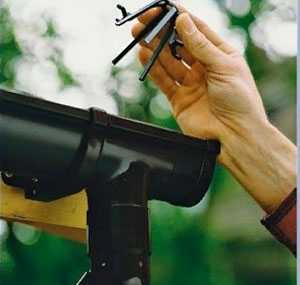

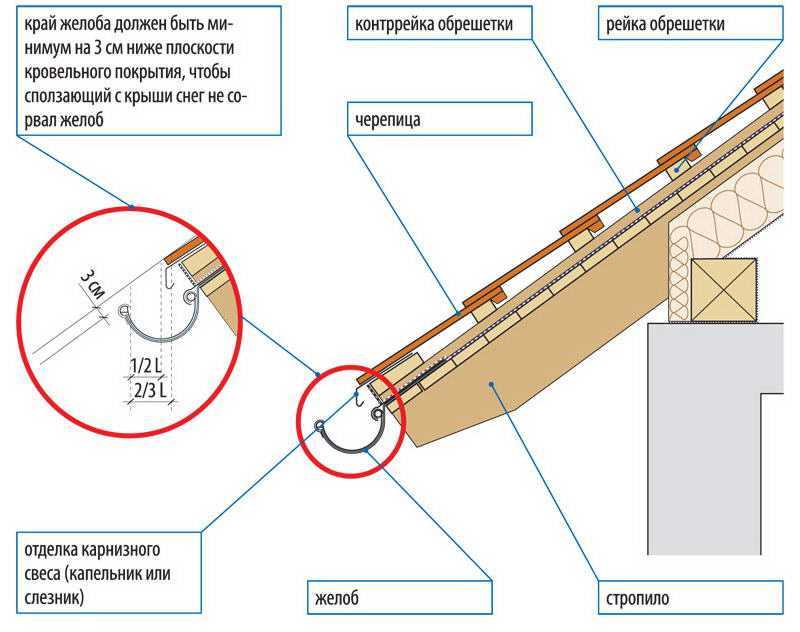

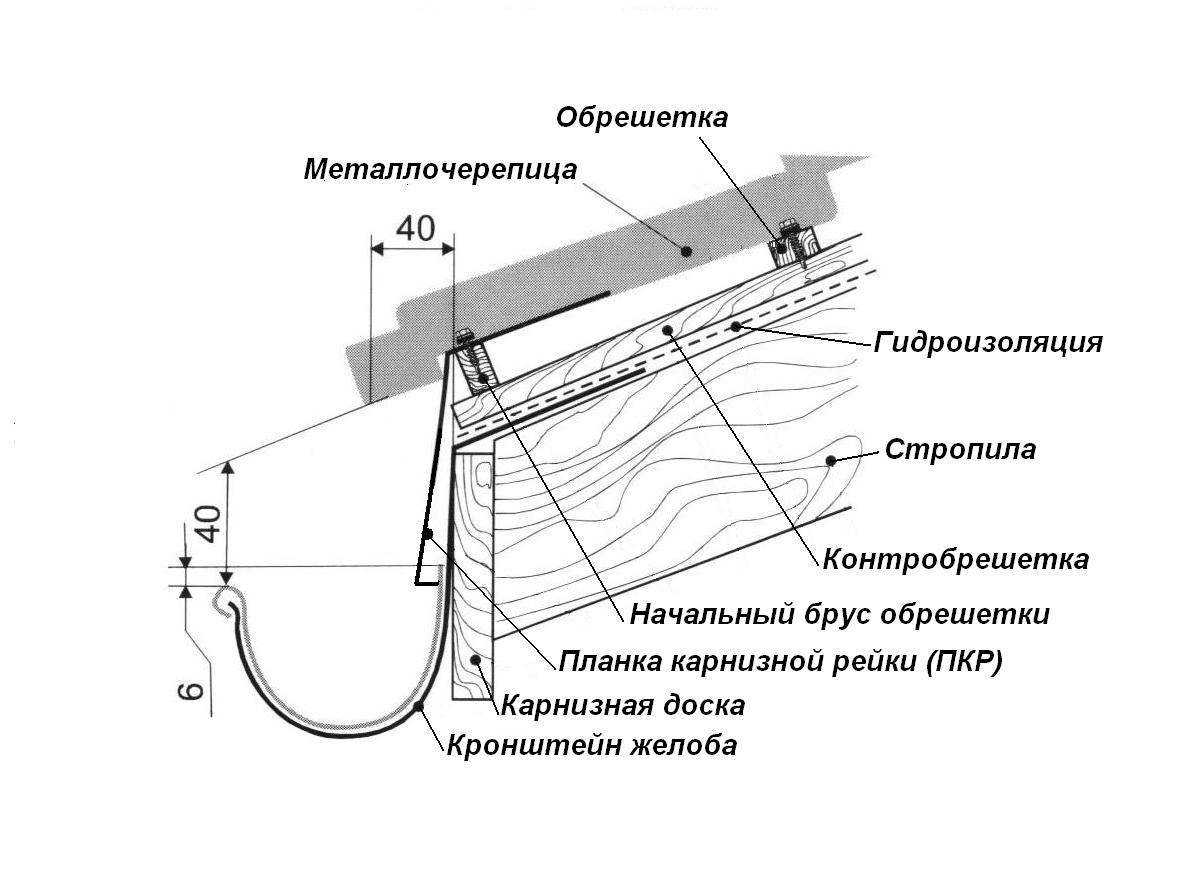

По всему периметру ската необходимо установить специальные кронштейны, которые будут удерживать лотки для стекания воды. Устанавливаются они на расстоянии 50 см друг от друга, а крепятся к доске, либо к последнему элементу обрешетки крыши.

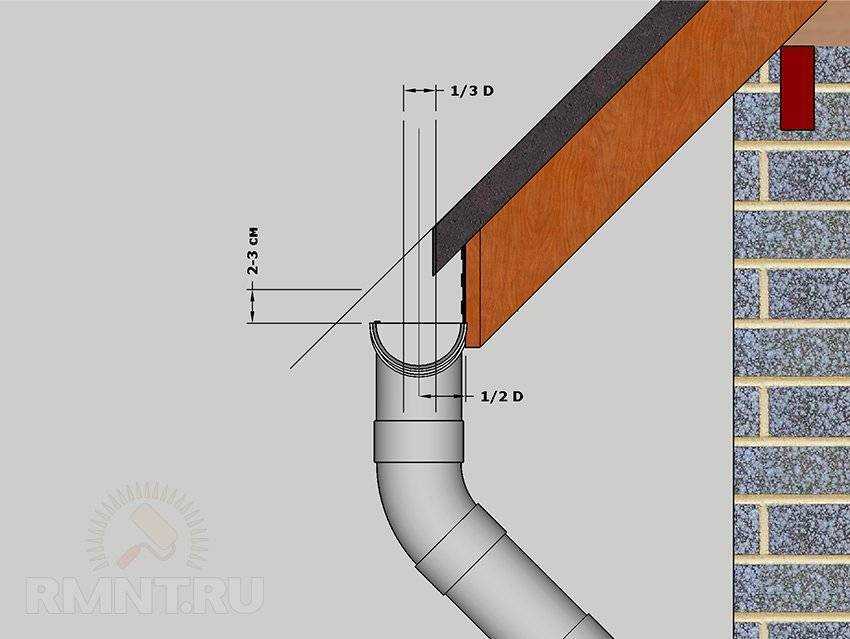

Лоток должен быть установлен под определенным углом к воронке со стояком, чтобы вода самостоятельно стекала по нему. Стояк может быть установлен под углом или прямо, в этом особых рекомендаций нет.

Установка водосточных труб

Установка водосточных труб Состав операций и средства контроля

То же

ВизуальныйЭтапыработ

Контролируемые операции	Контроль (метод, объем)	Документация
Подготовительные работы	Проверить: — наличие документов о качестве заготовок; — проверка комплектности, маркировки и качества заготовок; — прочность установки штырей с ухватами, таг креплений штырей.	Сертификат, паспорт, общий журнал работ
Монтаж водосточных труб	Контролировать: — высоту крепления выпускного колена и угол наклона; — монтаж стыков труб; — крепление звеньев труб хомутами; — правильность соединения воронки с лотком и крепление к свесу; — грунтовка, равномерность окраски.	Общий журнал работ
Приемка выполненных работ	Проверить: — фактическое положение установленных водосточных труб, правильность соединения воронки с лотком; — внешний вид элементов.	Акт приемки выполненных работ
Контрольно-измерительный инструмент: рулетка металлическая, линейка, шаблон, отнес.
Операционный контроль осуществляют: мастер (прораб). Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Технические требования

СНиП 3.04.01-87 п. 2.46, табл. 7

Не допускаются:

обход выступающих частей фасада при помощи колен; крепление водосточных труб проволокой.

Указания по производству работ

СНиП 3.04.01-87 п. 2.46,

Стыки в трубах выполняют по стоку воды, вдвигая звенья одно в другое до валика жесткости трубы.

Водосточные трубы из неоцин-кованной стали после ремонта или устройства должны быть окрашены масляными красками или нитрокраской по химически стойкой эмалевой краске ДП.

Перед окраской новые звенья должны быть огрунтованы олифой, а старые звенья очищены от ржавчины и проолифлены в местах отслоений старой краски.

Допускаемые отклонения:

— участков труб от вертикали на 1 м— 10 мм;

— водосточные трубы на фасаде должны навешиваться строго вертикально, отступать от стены на 120 м и прикрепляться к стене через 1200 мм штырями, забитыми в стену на глубину ПО мм с ухватами;

входное отверстие отмета должно располагаться не выше 400 мм и не ниже 200 мм над уровнем тротуара (отмостки).

Источник

Расчет гидравлики коллектора формулы и таблицы

Исполнительный проект канализации для дома должен также включать в себя гидравлический расчет канализационных сетей. Эта работа выполняется для того чтобы определить оптимальный диаметр трубопровода, его уклон и скорость стоков в нем. При расчете гидравлики пользуются специальными формулами и таблицами. Полученные данные позволят с максимальной точностью подобрать диаметр труб таким образом, чтобы стоки наполняли его на две трети при постоянной скорости и при этом в системе циркулировал воздух, который обеспечит отвод газов из трубы. Кроме того, гидравлическую способность канализации стоит исполнять и для того, чтобы иметь запас диаметра и уклона коллектора на случай повышения нагрузки на него.

Так, чтобы грамотно заполнить формулу расчета гидравлической способности коллектора, необходимо выяснить такие значения формулы:

• Ду — диаметр отводящей трубы;
• V — средняя скорость стоков в трубопроводе;
• I — гидравлический номинальный уклон коллектора;
• h/Ду — уровень наполнения трубопровода.

Но эти значения чаще всего не всегда необходимо вычислять по формуле в полном объеме

Чаще всего исходные данные принимают во внимание, только выяснив значение i или значение h/Ду. Поскольку все остальные данные можно получить, ознакомившись с таблицами СНиП для расчета и исполнения гидравлики коллектора. Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода»

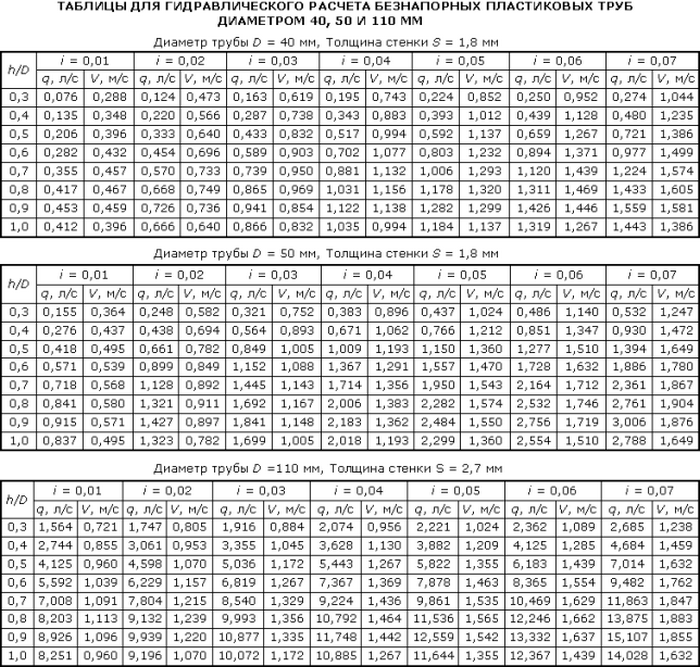

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода»

Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода». Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм.

Для выведения расчета гидравлической способности канализационной системой рекомендуется использовать таблицы Ф.А и А. Ф. Шевелевых и таблицы Лукиных. Таковые помогают вычислить практически все данные для правильных подсчетов. Так, удобными при проведении расчетов являются:

• Таблица именуемая « Расчет расхода сточных вод, литров в секунду»;
• Таблица «Пропускная способность трубы в зависимости от давления транспортируемой жидкости»;
• Таблицы пропускной способности безнапорных труб для канализационной системы;
• Таблицы пропускной способности для напорной канализации.

Для вычисления объема транспортируемых стоков по коллектору необходимо воспользоваться формулой:

q=a•v.

Значения формулы трактуются так:

• a — сечение потока воды в трубе;
• v — скорость транспортировки стоков, исчисляемая в м/с.

Чтобы подсчитать скорость движения сточной воды, пользуются формулой

v= C√R*i,

значения трактуются таким образом:

• R — гидравлический радиус;
• С — коэффициент намокания внутренней поверхности трубы;
• i — уклон коллектора.

Для выведения значения гидравлического уклона трубы пользуются формулой

i=v2/C2*R.

Сюда достаточно подставить все значения, полученные методом ранних расчетов или взятые из соответствующих таблиц согласно предполагаемому диаметру трубы. Коэффициент же смачивания внутренней поверхности коллектора высчитывают так:

С=(1/n)*R1/6.

Здесь n – это коэффициент шероховатости, варьирующийся в пределах от 0,012 до 0,015 в зависимости от материала изготовления трубопровода.
