Стабилизаторы для питания микросхем
Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.
Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.
Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

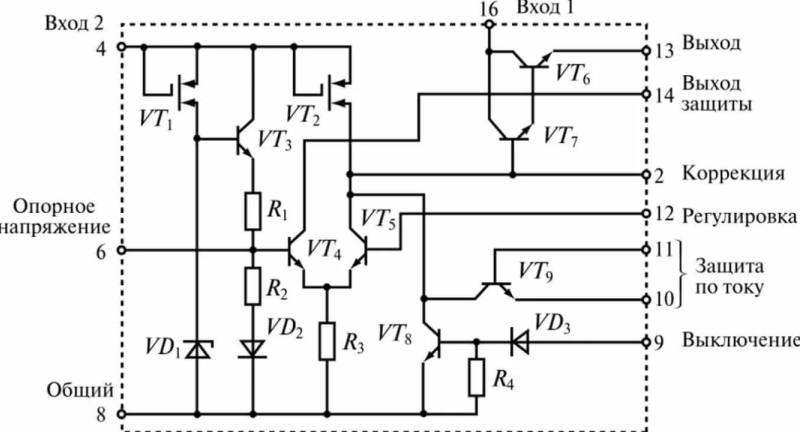

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:
Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.
При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.
Работоспособная схема стабилизатора:
- Наибольший ток 1,5 А.
- Интервал входного напряжения – до 40 вольт.
- Выход – 5 В.
Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.
Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.
Конструкция и принцип работы
Стабилизатор обеспечивает постоянство тока при его отклонении
Стабилизатор обеспечивает постоянство показателей рабочего тока LED-диодов при его отклонении от нормы. Он предотвращает перегрев и выгорание светодиодов, поддерживает постоянство потока при перепадах напряжения или разрядке АКБ.
Простейшее устройство состоит из трансформатора, выпрямительного моста, соединенного с резисторами и конденсаторами. Действие стабилизатора основывается на следующих принципах:
- подача тока на трансформатор и изменение его предельной частоты до частоты электросети – 50 Гц;
- регулировка напряжения на повышение и понижение с последующим выравниванием частоты до 30 Гц.
В процессе преобразования также задействуются выпрямители высоковольтного типа. Они определяют полярность. Стабилизация электрического тока осуществляется при помощи конденсаторов. Для снижения помех применяются резисторы.
Схема подключения на базе LM2940CT-12.0
Корпус стабилизатора можно выполнить практически из любого материала, кроме дерева. При использовании более десяти светодиодов, рекомендуется к стабильнику приделать алюминиевый радиатор.
Может кто-то пробовал и скажет, что можно запросто обойтись без лишних заморочек, напрямую подключив светодиоды. Но в этом случае последние большую часть времени будут находиться в неблагоприятных условиях, посему прослужат недолго или вовсе сгорят. А ведь тюнинг дорогих авто выливается в довольно крупную сумму.
А по поводу описанных схем, их главное достоинство – простота. Для изготовления не требуется особых навыков и умений. Впрочем, если схема слишком сложная, то собирать её своими руками становится не рационально.
Разновидности стабилизаторов 12 вольт
В зависимости от конструкции и способа поддержания 12-ти вольтного напряжения выделяют две разновидности стабилизаторов:
- Импульсные – стабилизаторы, состоящие из интегратора (аккумулятора, электролитического конденсатора большой емкости) и ключа (транзистора). Поддержание напряжения в заданном интервале значений происходит благодаря циклическому процессу накопления и быстрой отдачи заряда интегратором при открытом состоянии ключа. По конструктивным особенностям и способу управления такие стабилизаторы подразделяются на ключевые устройства с триггером Шмитта, выравниватели с широтно-импульсной и частотно-импульсной модуляцией.
- Линейные – стабилизирующие напряжение устройства, в которых в качестве регулирующего устройства применяются подключаемые последовательно стабилитроны или специальные микросхемы.
Наиболее распространены и популярны среди автолюбителей линейные устройства, отличающиеся простотой самостоятельной сборки, надежностью и долговечностью. Импульсный вид используется значительно реже из-за дороговизны деталей и сложностей самостоятельного изготовления и ремонта.
Классическая модель
Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:
- При напряжении подключенного к стабилитрону источника питания меньше 12 В он находится в закрытом положении и не участвует в регулировке данной характеристики электрического тока.
- При превышении порога в 12 Вольт стабилитрон «открывается» и поддерживает данное значение в заданном его характеристиками диапазоне.
В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.
Интегральный стабилизатор
Устройства собирают с использованием небольших по размерам микросхем, способных работать при входном напряжении до 26-30 В, выдавая постоянный 12-ти вольтный ток силой до 1 Ампер. Особенностью данных радиодеталей является наличие 3 ножек – «вход», «выход» и «регулировка». Последняя используется для подключения регулировочного резистора, который используется для настройки микросхемы и предотвращения ее перегрузок.
Более удобные и надежные, собранные на основе стабилизирующих микросхем выравниватели постепенно вытесняют собранные на дискретных элементах аналоги.
Стабилизатор напряжения 7812 – технические характеристики
Этот стабилизатор размещен в корпусе ТО – 220, имеющем три вывода. Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах.
- Тип выхода – постоянный.
- Ток выхода – 1 ампер.
- Наименьшая температура работы – 0 градусов.
- Наибольшая рабочая температура – 125 градусов.
- Число выводов – 3.
- Номинальное напряжение – 12 вольт.
- Наименьшее напряжение входа – 14,5 вольт.
- Наибольшее напряжение входа – 27 вольт.
- Тип корпуса – ТО – 220 АВ.
Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств. В стабилизаторе 7812 используется внутренняя токовая защита от перегрева. Это делает блок на его базе очень надежным. При хорошем охлаждении радиатором, устройство стабилизации 7812 способен выдать ток 1 ампер. Наибольшее напряжение входа должно равняться не ниже 14,8 В и не выше 35 В.
Такие стабилизаторы создавались для источников определенного постоянного напряжения 12 В, с использованием дополнительных элементов можно переделать эти устройства в стабилизированные источники тока с возможностью регулировки.
Схема действия стабилизатора, подходящая для всех микросхем этого типа:

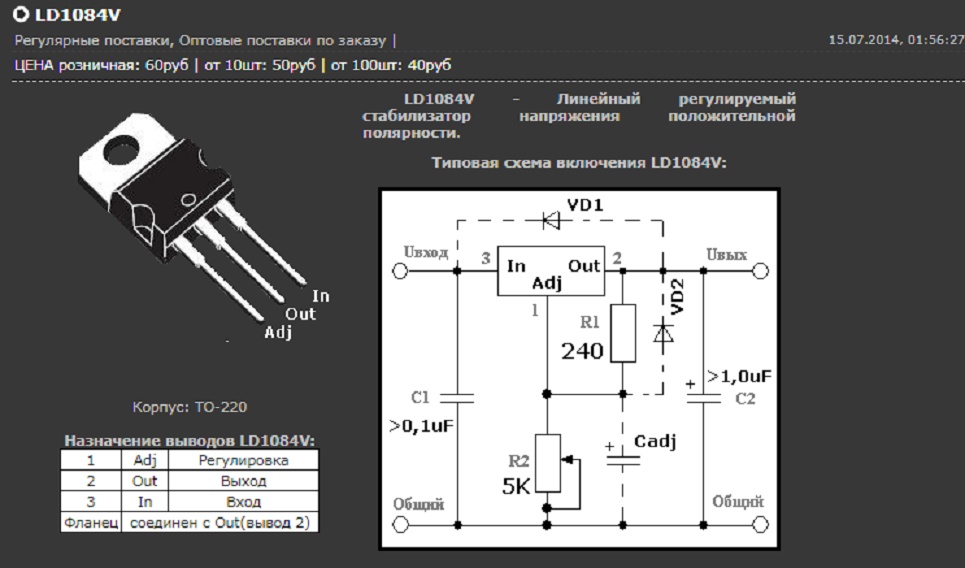

Преимущества использования Ld1084v
Stabilizer Ld1084v является надежным и эффективным решением для стабилизации напряжения 12 вольт. Он обладает рядом преимуществ, которые делают его популярным у различных проектов и приложений.
- Высокая эффективность: Ld1084v имеет высокий коэффициент преобразования энергии, что позволяет снизить потери энергии и повысить эффективность работы системы.
- Стабильное напряжение: Стабилизатор обеспечивает постоянное и стабильное напряжение на выходе, что является важным для надежной работы электронных устройств и их защиты от перепадов напряжения.
- Широкий диапазон входного напряжения: Ld1084v может работать с широким диапазоном входного напряжения, что делает его универсальным для различных источников питания.
- Защита от перегрева: Устройство оборудовано системой защиты от перегрева, которая предотвращает повреждение и перегрев стабилизатора в случае его возможного перегрева.
- Простая установка и подключение: Ld1084v имеет простую схему подключения и может быть легко интегрирован в существующие системы без необходимости в сложных настройках или дополнительных компонентах.
- Долговечность: Стабилизатор изготовлен из качественных материалов, что обеспечивает ему долгий срок службы и надежность в работе.
В целом, использование стабилизатора напряжения Ld1084v предоставляет множество преимуществ, сделав его оптимальным выбором для стабилизации напряжения 12 вольт и обеспечения надежной работы электронных устройств.
Использование интегральных стабилизаторов напряжения в качестве источников опорного напряжения
Интегральные стабилизаторы напряжения, выпускаемые промышленностью в настоящее время, имеет широкую номенклатуру изделий, и характеризуются высокими техническими параметрами. Так, например, широко применяемая микросхема стабилизатора напряжений серии КР142ЕН выпускаются на различные стабилизируемые напряжения от 5 до 30 В, имеют коэффициент нестабильности по напряжения не менее 0,1 %/В, а коэффициент сглаживания пульсаций не менее 30 дБ. Поэтому они наилучшим образом подходят в качестве источников опорного напряжения в мощных линейных стабилизаторах напряжения. Схема использования их в качестве опорных источников напряжения показана ниже
Использование интегральных стабилизаторов напряжения в качестве источника опорного напряжения.
Согласно технической документации микросхемы типа КР142ЕНхх на вход и выход необходимо включить конденсаторы: С1 ≥ 2,2 мкФ, С2 ≥ 1 мкФ.
При использовании интегральных стабилизаторов достаточно просто реализовать регулируемый стабилизатор напряжения, для этого достаточно поставить на выходе источника опорного напряжения переменный резистор, со среднего отвода которого снимать напряжение на операционный усилитель
Регулируемый стабилизатор напряжения с интегральным стабилизатором в качестве опорного напряжения.
Вышеописанные схемы стабилизаторов напряжения на ОУ позволяют получить очень хорошие показатели стабильности выходного напряжения. Однако ОУ не могут обеспечить достаточно большой выходной ток (обычно несколько десятков мА), поэтому выходная мощность ограничена долями ваттами, в зависимости от выходного напряжения.
Для того чтобы такие стабилизаторы отдавали больше мощности необходимо на его выходе включить каскад усилителя мощности в виде транзистора.
Особенности сборки стабилизатора Ld1084v
Сборка стабилизатора напряжения Ld1084v требует определенных навыков и внимательности. В этом разделе мы рассмотрим основные особенности сборки данного устройства.
Выбор компонентов
Перед сборкой стабилизатора необходимо правильно подобрать все компоненты
Важно следить за соответствием характеристик каждого элемента, так как это обеспечит надежную работу устройства
В частности, следует обратить внимание на номиналы конденсаторов, резисторов и диодов
Расположение компонентов на плате
При сборке стабилизатора следует учесть не только правильное расположение компонентов на плате, но и их взаимное расположение. От этого зависит эффективность охлаждения и общая надежность работы устройства.
Правильное подключение компонентов
Необходимо тщательно следить за правильным подключением всех компонентов, включая входы и выходы стабилизатора. Неправильное подключение может привести к нестабильной работе устройства или его поломке.
Проверка перед включением
Перед включением стабилизатора следует провести тщательную проверку всех подключений и компонентов. Это поможет избежать возможных ошибок и повреждений устройства.
Финальная настройка
После сборки и проверки устройства необходимо провести финальную настройку стабилизатора. Это включает в себя подстройку выходного напряжения и контроль его стабильности.
Важно помнить, что сборка и настройка стабилизатора Ld1084v требуют определенных знаний и опыта. Если у вас нет достаточного опыта, рекомендуем обратиться к специалисту или использовать готовые модули стабилизаторов вместо самостоятельной сборки
Разновидности 12В стабилизаторов
Подобные устройства могут быть собраны на транзисторах или на интегральных микросхемах. Их задача – обеспечить значение номинального напряжения Uном в нужных пределах, несмотря на колебания входящих параметров. Наиболее популярны следующие схемы:
- линейная;
- импульсная.
Схема линейной стабилизации представляет собой простой делитель по напряжению. Его работа заключается в том, что при подаче на одно «плечо» Uвх, на другом «плече» изменяется сопротивление. Это поддерживает Uвых в заданных пределах.
Важно! При такой схеме при большом разбросе значений между входным и выходным напряжениями происходит падение КПД (некоторое количество энергии переходит в тепло), и требуется применение теплоотводов. Импульсная стабилизация контролируется ШИМ-контроллером
Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опopного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку
Импульсная стабилизация контролируется ШИМ-контроллером. Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опopного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку.
К сведению. Импульсные стабилизаторы напряжения (СН) обладают большим КПД, требуют меньшего отвода тепла, но электрические импульсы при работе создают помехи для электронных устройств. Самостоятельная сборка подобных схем имеет существенные сложности.
Классический стабилизатор
Такое устройство имеет в своём составе: трaнcформатор, выпрямитель, фильтры и узел стабилизации. Стабилизация обычно осуществляется при помощи стабилитронов и транзисторов.
Основную работу выполняет стабилитрон. Это своеобразный диод, который подключается в схему в обратной полярности. Рабочий режим у него – режим пробоя. Принцип работы классического СН:
- при подаче на стабилитрон Uвх
- при поступлении на элемент Uвх > 12 В он открывается и удерживает заявленное напряжение постоянным.
Внимание! Подача Uвх, превышающего максимальные значения, указанные для определённого вида стабилитрона, приводит к его выходу из строя
Интегральный стабилизатор
Все элементы конструкции таких устройств располагаются на кристалле из кремния, сборка заключена в корпусе интегральной микросхемы (ИМС). Они собраны на базе двух типов ИМС: полупроводниковых и гибридно-плёночных. У первых компоненты твердотельные, у вторых – изготовлены из плёнок.
Главное! У таких деталей всего три вывода: вход, выход и регулировка. Такая микросхема может выдавать стабильно напряжение величиной 12 В при интервале Uвх = 26-30 В и токе до 1 А без дополнительной обвязки.
Виды стабилизаторов напряжения
Различают всего 2 основных типа стабилизаторов напряжения:
- линейные
- импульсные
Линейные стабилизаторы напряжения
Например, микросхемы КРЕН или LM7805, LM1117, LM350.
Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.
Советский стабилизатор КР142ЕН5А. Аналог LM7805.
Стабилизатор LM7805
Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.
Импульсные стабилизаторы напряжения
Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.
Один из вариантов исполнения импульсного стабилизатора.
Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный. Я использую настраиваемые импульсные стабилизаторы напряжения за копейки, которые заказываю с Aliexpress. Купить можно здесь.
Хорошо. А что со стабилизатором тока?
Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.
Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.
Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.
Цоколевка
При просмотре datasheet на l7805cv, особенно перед покупкой, стоит обратить внимание на полное обозначение товара в магазине. У устройств с большей толщиной металлической подложки в конце указаны символы «-DG». Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220
В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке
Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220. В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке.
Распиновка у l7805cv стандартная для такого типа устройств. Левая ножка «вход» (input), правая «выход» (output), посередине «земля» (ground), которая имеет физическое соединение с выводом Ground. Она производится в обновлённом корпусе ТО-220 (single gauge). Толщина металлической подложки уменьшена и составляет порядка 0,51-0,61 мм.
Более мощная подложка у микросхем с символами «DG» в конце маркировки, которыми обозначаются корпуса ТО-220 (dual gauge). Их толщина составляет порядка 1,23-1,32 мм.
Классическая модель
Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:
- При напряжении подключенного к стабилитрону источника питания меньше 12 В он находится в закрытом положении и не участвует в регулировке данной характеристики электрического тока.
- При превышении порога в 12 Вольт стабилитрон «открывается» и поддерживает данное значение в заданном его характеристиками диапазоне.
В случае превышения напряжения, подаваемого на стабилитрон, относительно заявленного как максимальное производителем прибор очень быстро выходит из строя из-за эффекта теплового пробоя.
Чтобы любая модель стабилитрона служила максимально долго, рекомендуется по его спецификации уточнить тот диапазон напряжений, силы тока, в котором его следует эксплуатировать.
В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.

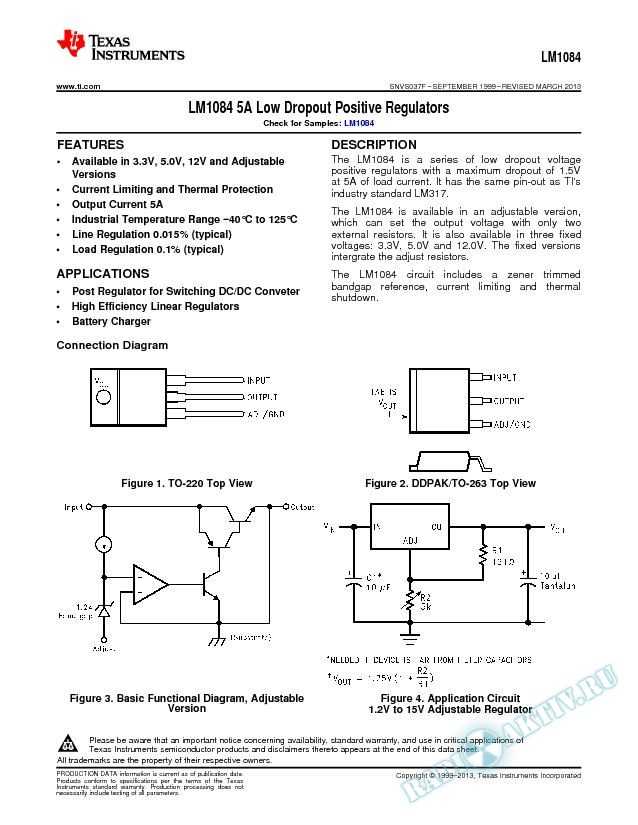

LD1084 Datasheet PDF — TAITRON
| Part Number | LD1084 | |
| Description | 5A Low Dropout Linear Regulator | |
| Manufacturers | TAITRON | |
| Logo | ||
|
There is a preview and LD1084 download ( pdf file ) link at the bottom of this page. Total 18 Pages |
|
Preview 1 page
No Preview Available !
5A Low Dropout Linear Regulator • The LD1084 is a series of low dropout positive voltage regulators with a maximum dropout of 1.5V at 5A of load current. • The LD1084 series is available in 1.5V, 1.8V, 2.5V, 3.3V and 5.0V versions. The fixed versions integrate the adjust resistors. It is also • The LD1084 series includes a current limiting circuit and a trimmed band-gap reference. It also provides thermal limiting protection • The LD1084 series is available in standard packages of DPAK (TO-252-2), D2PAK-2(TO-263-2) and TO-220-3. Features • Low dropout voltage: 1.3V typical at 5A • Current limiting and thermal protection • Output current: 5A • Current limit: 6.5A • Operation junction temperature: 0 to 125°C • Line regulation(adj version): 0.015% typical • Load regulation(adj version): 0.1% typical • RoHS compliant and halogen free Applications • High Efficiency Linear Regulator • Battery Chargers • Post Regulation for Switching Supply • Microprocessor Supply • Desktop PCs, RISC and Embedded Processors’ Supply 5A Low Dropout D2PAK-2 (TO-263-2) TAITRON COMPONENTS INCORPORATED www.taitroncomponents.com Tel: (800)-TAITRON (800)-824-8766 (661)-257-6060 |
|
(Unless otherwise specified, TJ=25°C) LD1084-ADJ VREF Reference Voltage ∆VLINE Line Regulation — 0.015 ∆VLOAD Load Regulation — 0.1 VD ILIMIT ILOAD IQ ∆eN Dropout Voltage RMS Noise(∆VOUT) — 1.3 RR Ripple Rejection 60 72 IADJ ∆ IADJ Adjust Pin Current V IOUT=10mA, VIN-VOUT=3V V 10mA≤IOUT≤5A,1.5V≤VIN-VOUT≤5V 0°C≤TJ≤125°C % IOUT=10mA, 2.85V≤VIN≤10V % IOUT=10mA, 2.85V≤VIN≤10V, 0°C≤TJ≤125°C % 0mA≤IOUT≤5A, VIN-VOUT=3V % 0mA≤IOUT≤5A, VIN-VOUT=3V, 0°C≤TJ≤125°C V IOUT=5A, ∆VREF =1%, 0°C≤TJ≤125°C A VIN-VOUT=3V mA VIN =10V, 0°C≤TJ≤125°C mA VIN =10V, 0°C≤TJ≤125°C % 10Hz≤f≤100KHz IOUT=5A, COUT=25uF(Tantalum) dB VIN-VOUT=3V, f=120Hz, 0°C≤TJ≤125°C uA IOUT=10mA, VIN =4.25V, 0°C≤TJ≤125°C uA 10mA≤IOUT≤5A,1.5V≤VIN-VOUT≤4.5V, 0°C≤TJ≤125°C % IOUT=10mA, VIN-VOUT=1.5V, 0°C≤TJ≤125°C % TA=125°C, 1000hours www.taitroncomponents.com Preview 5 Page |
5A Low Dropout Linear Regulator|
On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for LD1084 electronic component. |
| Information | Total 18 Pages |
| Link URL | |
| Download |
Share Link :
Electronic Components Distributor
|
An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists. |
| SparkFun Electronics | Allied Electronics | DigiKey Electronics | Arrow Electronics |
| Mouser Electronics | Adafruit | Newark | Chip One Stop |
Схема подключения стабилизатора L7805CV, описание характеристик
Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.
В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:
- 7805 — стабилизация на 5 В;
- 7812 — стабилизация на 12 В;
- 7815 — стабилизация на 15 В и т.д.
Серия 79 предназначена для отрицательного выходного напряжения.
Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.
Мощный импульсный стабилизатор тока
Широкий диапазон питающих токов и нагрузок не всегда является основным требованием к стабилизаторам. В некоторых случаях решающее значение отводится высокому коэффициенту полезного действия прибора. Эту задачу успешно решает микросхема импульсного стабилизатора тока, заменяющая компенсационные стабилизаторы. Приборы этого типа позволяют создавать высокое напряжение на нагрузке даже при наличии невысокого входного напряжения.
Кроме того, существует повышающий стабилизатор тока импульсного типа. Они используются вместе с нагрузками, питающее напряжение которых превышает входное напряжение стабилизирующего устройства. В качестве делителей выходного напряжения используются два резистора, задействованные в микросхеме, с помощью которой входное и выходное напряжение поочередно уменьшается или увеличивается.
Преимущества использования Ld1084v
- Стабильное и точное напряжение. Ld1084v обеспечивает стабильное выходное напряжение величиной 12 вольт, что позволяет использовать его в различных устройствах, требующих точного и стабильного напряжения.
- Широкий диапазон входного напряжения. Ld1084v позволяет работать с входным напряжением в диапазоне от 15 до 28 вольт, что делает его универсальным и применимым во многих электронных устройствах.
- Высокая эффективность. Ld1084v имеет высокий коэффициент перехода и низкую потерю напряжения, что позволяет снизить издержки энергопотребления и повысить эффективность работы устройства, в котором он применяется.
- Защита от перенапряжения и перегрузки. Ld1084v оснащен встроенной защитой от перенапряжения и перегрузки, что обеспечивает надежную работу устройства и предотвращает повреждение от чрезмерного напряжения или тока.
- Простота подключения и настройки. Ld1084v имеет простую схему подключения и настройки, что делает его удобным в использовании даже для новичков в области электроники.
В целом, использование Ld1084v в качестве стабилизатора напряжения 12 вольт предлагает надежное и точное электропитание для различных электронных устройств, что делает его популярным и востребованным компонентом на рынке электроники.
