Автоматизированные системы подачи чистой воды Джилекс КРАБ 24 и Джилекс КРАБ 50 имеют самые высокие показатели положительных отзывов от наших покупателей со всех уголков страны. Все это благодаря их простотой конструкции и надежности элементов в эксплуатации.

Если вы задумали купить автоматическую систему подачи воды Джилекс КРАБ, то обращайтесь в наш интернет-гипермаркет сайт и, не выходя из дома, заказывайте любую модель у нашего консультанта. Вам остается только выбрать, какую модель вам купить для вашего хозяйства, КРАБ 50 или КРАБ 24. В любом случае вы будете довольны вашим выбором!

Вы можете сделать свой заказ из любого города Беларуси и с легкостью купить Джилекс КРАБ 50 в Минске с доставкой по вашему адресу. Покупать комплексную систему автоматизации на баке КРАБ в нашем магазине – всегда быть в выигрыше!

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

1 Основные системные элементы

Джилекс Краб монтируется в насосную станцию. Комплекс состоит из таких узлов:

• гидрораспределительный корпус, состоящий из плотного пластика с краном и клапаном;
• емкость на пятьдесят или двадцать четыре литра, в зависимости от модели. Емкость защищена от коррозии стальным корпусом с антикоррозийным напылением из стеклокерамики;
• фильтр для очистки воды с ключом для монтажным работ и картриджем;
• два штуцера;
• манометр механического действия;
• реле автоматического типа, которое используется для настройки с подключением к электричеству;
• провод электрический;
• шнур для подключения к сети;
• устройство для фиксирования установки.

1.1 Какие достоинства и недостатки автоматики Джилекс?

Аппарат имеет свои достоинства и недостатки. Достоинства:

• наличие розетки у реле давления обеспечивает экономию денежных средств и времени;
• используется для насосов поверхностных и погружных, мощность которых не превышает тысячу Вт;
• встроенные узлы в конструкцию упрощают монтаж и сокращают временные затраты на подсоединение дополнительных элементов;
• отсутствие необходимости в монтаже обратного клапана и крана;
• возможность захода воды в бак справа и слева упрощает установку устройства;
• наличие памятки о смене картриджа еще один плюс агрегата;
• экономия средств в размере двадцати пяти процентов по сравнению с отдельным приобретением деталей;
• гарантийный срок два года.

Недостатки:

• при поломке фланца возможна выхода из строя всех вмонтированных узлов;
• отсутствие защиты от холостого хода;
• производительности картриджа хватает на использования одного крана. При одновременной эксплуатации двух кранов, качество очистки падает.

1.2 Разновидности

Автоматический агрегат Краб делится на две модели:

• Джилекс Краб 24 поддерживает заданное давление в водосистеме. Работает с чистой водой. Объем емкости составляет двадцать четыре литра. Оснащен реле давления, встроенным обратным клапаном, краном, гидроаккумулятором и контроллером давления. В комплектацию входит: запасной фильтрующий картридж, ключ для фильтра, устройство для крепления, ключ для смены фильтра. Температурный режим рабочей жидкости от одного до тридцати пяти градусов Цельсия. Диаметр соединительного разъема два сантиметра двадцать пять миллиметров. Подходит для эксплуатации одной точки водозабора;
• Джилекс Краб 50 не нуждается в настройках, совместим с любым насосом. Возможно изменение направления жидкости. Объем бака пятьдесят литров, оснащен реле давления, встроенным обратным клапаном, краном, гидроаккумулятором и контроллером давления. В комплект входит: крепеж для вертикального размещения, картридж с ключом для фильтра. Функционирует при температуре жидкости одного до тридцати пяти градусов по Цельсию. Подходит для двух и более водозаборных точек.

Особенности системы и ее преимущества. Плюсы и минусы

Все комплекты системы Джилекс КРАБ постоянно получают самые положительные отзывы от наших покупателей.

Преимущества использования системы КРАБ. Плюсы:

• Минимальное количество элементов автоматики управления работой насоса ;
• Нет необходимости предварительной настройки насоса или другого оборудования перед включением системы КРАБ в работу;
• Возможность подключения автоматической системы на любом участке водной магистрали без учета направления водного потока;
• Возможность работы с однофазными насосами всех типов;
• Энергосбережение установки до 25%;
• Одновременное подключение нескольких точек отбора (для моделей КРАБ 24 – 1-2 точки, для КРАБ 50 – 2 и более);
• Простота и надежность конструкции;
• Наличие встроенного шарового крана и обратного клапана;
• Универсальность монтажа установки;
• Наличие запаса воды в гидроаккумуляторе;
• Наличие настраиваемого реле давления;
• Наличие механического водяного манометра;
• Применение экологически чистых материалов в конструкции гидроаккумулятора и систем автоматики и фильтрации;
• Наличие специальной шкалы календаря для определения времени замены фильтров;
• Получение на выходе чистой от примесей воды, пригодной в пищу.

Минусы:

• Обязательное соблюдение правил установки розетки УЗО и предохранителей, при подсоединении системы к электросети квалифицированным электриком;
• Нельзя использовать систему при температурах ниже +1 С и температуры воды в магистрали +35 С.

Основные элементы комплекса и их взаимодействие

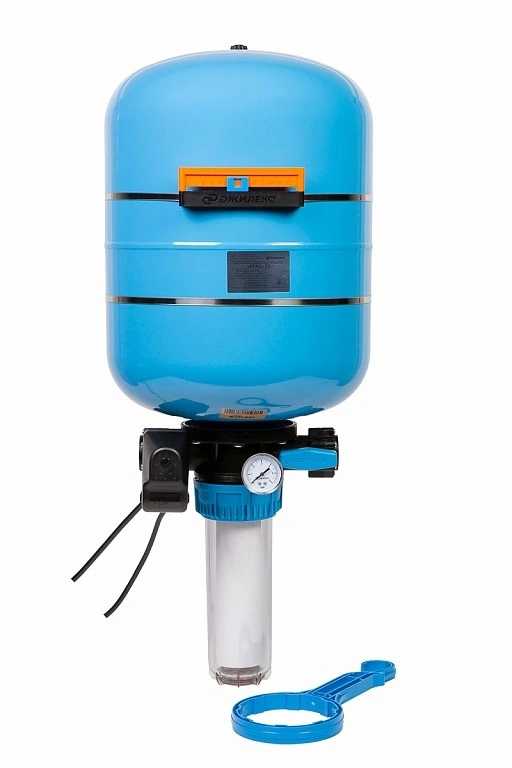

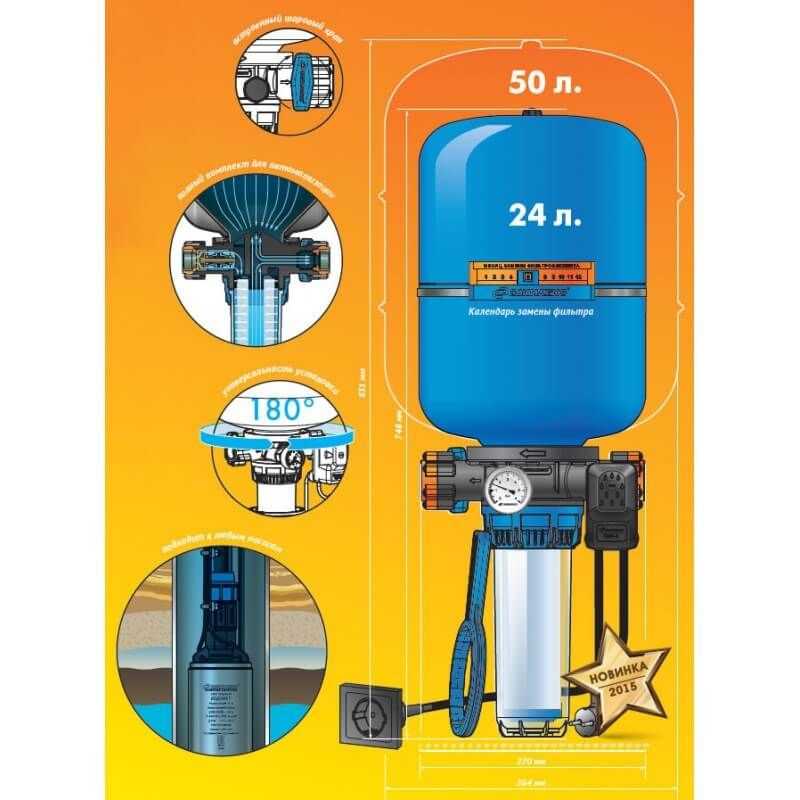

Комплект автоматики Джилекс КРАБ 50 (КРАБ 24) собран из нескольких взаимосвязанных элементов конструкции:

Гидроаккумулятор (1) из стали, покрытой антикоррозийной эмалью, внутри оборудован съемной бутилкаучуковой мембраной (2) и ниппелем подкачки-стравливания воздуха (3);

Пластиковый корпус автомата системы (4) имеет место подсоединения фланца мембранного бака и наружную резьбу для соединения с гайкой пластиковой колбы картриджа фильтра (10). Тут же размещены резьбовые штуцеры с внутренней резьбой на 1 дюйм (5), шаровой аварийный клапан (6), обратный клапан (7) и механический водяной манометр (8);

Главный автоматизированный узел системы – реле давления (9) имеет электрические выводы для собственной подпитки от однофазной переменной сети 220 В и питания электронасоса;

Специальный пластиковый ключ для снятия колбы с фильтрующими элементами (11);

Стальной хомут с кронштейном крепления всего комплекта в вертикальном положении (12);

Пластиковая площадка для крепления шкалы датировки с ползунком для фиксирования отметки даты замены фильтра (13);

Бронзовые заглушки на ¼ (14) и ¾ (15) дюйма дают возможность осуществления реверса водяного потока;

Силовой электрокабель с вилкой соединения автоматики с сетью (16) и отдельный кабель розетки (17) для подсоединения насоса.

Автоматика Джилекс КРАБ 50 (КРАБ 24) через реле давления сама включит насос, если давление в магистрали водоснабжения дома упадет за нижний настроенный порог. Так насос начнет пополнять систему водой. Если нет расхода воды (краны закрыты), насос заполняет мембранный бак до создания давления в магистрали, равное верхнему порогу настройки. При этом насос отключается. При открытии расходных кранов начинается расход воды из гидроаккумулятора, что приведет к падению давления воды в магистрали до нижней настроенной отметки – реле опять включит насос в работу.

Одновременно с автоматизацией процесса включения-выключения насоса, комплект прогоняет поставляемую воду через фильтрующий элемент в колбе. Таким образом вода, поступающая в краны отбора, очищается от вредных примесей и становится пригодной для питья.

1 Основные системные элементы

Джилекс Краб монтируется в насосную станцию. Комплекс состоит из таких узлов:

• гидрораспределительный корпус, состоящий из плотного пластика с краном и клапаном;
• емкость на пятьдесят или двадцать четыре литра, в зависимости от модели. Емкость защищена от коррозии стальным корпусом с антикоррозийным напылением из стеклокерамики;
• фильтр для очистки воды с ключом для монтажным работ и картриджем;
• два штуцера;
• манометр механического действия;
• реле автоматического типа, которое используется для настройки с подключением к электричеству;
• провод электрический;
• шнур для подключения к сети;
• устройство для фиксирования установки.

1.1
Какие достоинства и недостатки автоматики Джилекс?

Аппарат имеет свои достоинства и недостатки. Достоинства:

• наличие розетки у реле давления обеспечивает экономию денежных средств и времени;
• используется для насосов поверхностных и погружных, мощность которых не превышает тысячу Вт;
• встроенные узлы в конструкцию упрощают монтаж и сокращают временные затраты на подсоединение дополнительных элементов;
• отсутствие необходимости в монтаже обратного клапана и крана;
• возможность захода воды в бак справа и слева упрощает установку устройства;
• наличие памятки о смене картриджа еще один плюс агрегата;
• экономия средств в размере двадцати пяти процентов по сравнению с отдельным приобретением деталей;
• гарантийный срок два года.

Недостатки:

• при поломке фланца возможна выхода из строя всех вмонтированных узлов;
• отсутствие защиты от холостого хода;
• производительности картриджа хватает на использования одного крана. При одновременной эксплуатации двух кранов, качество очистки падает.

1.2
Разновидности

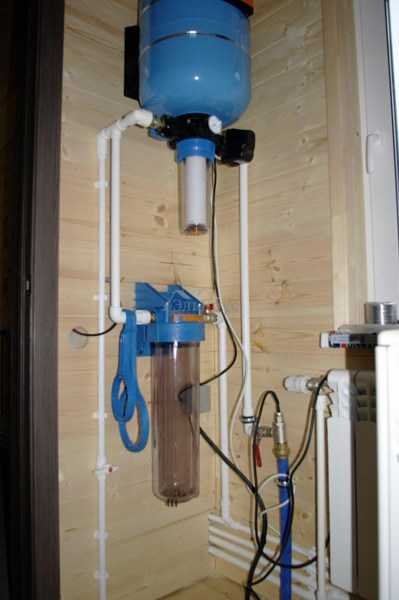

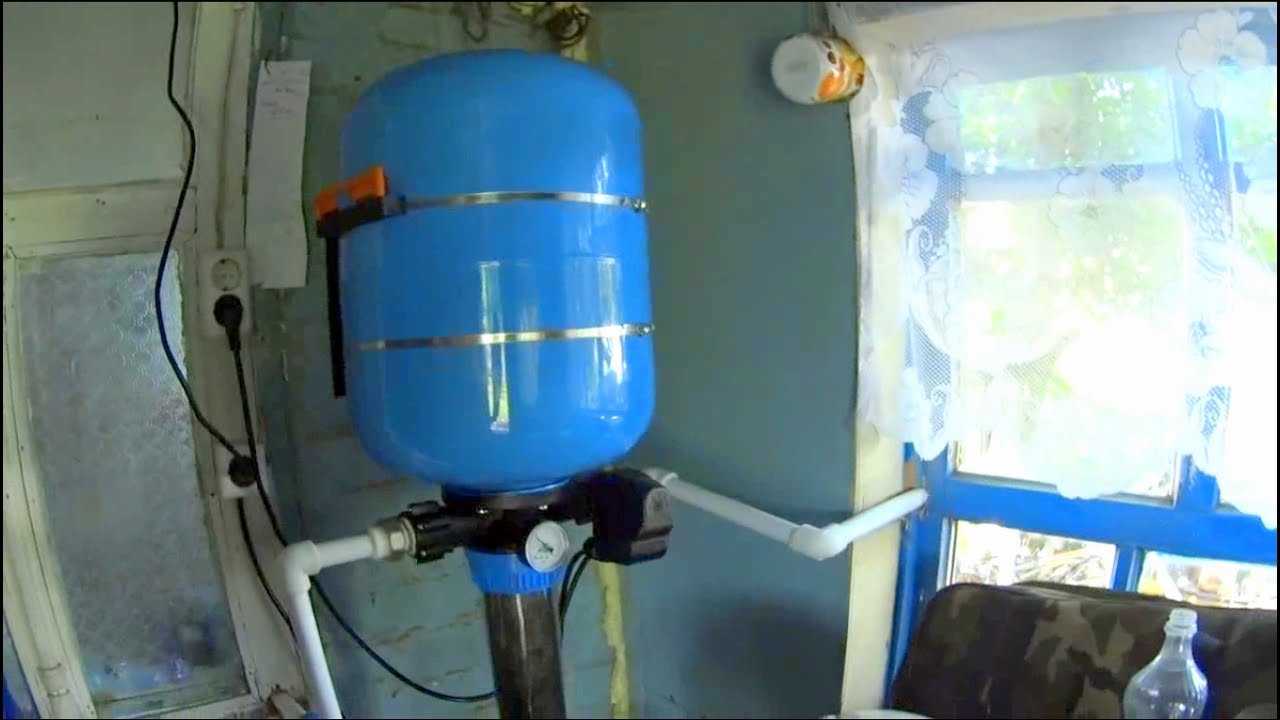

2 Монтаж

На стене отмечаются и сверлятся отверстия для монтажного кронштейна.

К стене прикладывается крепежный элемент, в отверстие вставляются дюбели и с помощью шурупов прикручиваются.

К крепежу с помощью стального хомута производится крепеж. Установка производится в соответствии с направлением стрелок на корпусе. При необходимости подключения к трубопроводу с другой стороны, необходимо повернуть аппарат. Для этих целей с обратной стороны корпуса есть заглушка.

Краб подключается к трубе напора.

При выключенной помпе давление в системе сохраняется благодаря встроенному обратному клапану.

Для предотвращения попадания воздуха в систему, установка обратного клапана производится на выходном патрубке.

После погружения в жидкость помпы производится подключение помпы к реле давления.

По окончании монтажа и проверки соединительных элементов, Краб подключается к электричеству.

После проведенных манипуляций, система готова к эксплуатации. Когда кран открывается вода поступает в кран с хорошим напором. Устройство при открывании крана будет подавать жидкость включая и отключая помпу по необходимости.

В процессе эксплуатации необходимо менять фильтры. Процесс смены состоит из таких пунктов:

2.1
Поломки и их устранение

При эксплуатации возникают неполадки, которые устраняются самостоятельно:

• помпа постоянно работает без остановок. Причина-низкое напряжение сети, фильтр заполнен, регулировка реле произведена на завышенное давление. Для устранения необходимо отрегулировать давление, установить стабилизатор, заменить фильтр;
• насос не включается. Причина-отсутствие напряжения, соединение с вилкой прервано или повреждено. Для устранения-напряжение проверяется, соединяется или меняется соединение с вилкой;
• помпа включается чаще необходимого. Причина в деформации бака или мембраны. Для устранения обращаются к специалистам;
• наличие воздуха в системе. Причина-отсутствие обратного клапана или поступление воздуха в Краб. Для устранения устанавливается клапан обратного действия, проверяется герметичность.

2.2
ПРОВЕРКА ДЖИЛЕКС КРАБ НА ДЕМОНСТРАЦИОННОМ СТЕНДЕ (ВИДЕО)

2.3
Как определиться с выбором модели?

Для выбора необходимой модели нужно знать, какое количество точек водозабора будет размещено в жилом помещении. К водозаборным точкам относятся душ, кран, унитаз, стиральная и посудомоечная машина. При количестве жильцов до трех и с вероятностью одновременного использования максимально двух точек подбирают модель с баком двадцать четыре литра. При количестве жильцов более четырех и одновременном использовании двух и больше точек подбирают модель с баком 50л.

2.4
Предостережения при эксплуатации

Благодаря простоте монтажа и смене фильтров Краб подходит для бытового использования и обслуживания. Краб легко настроить даже не профессионалу. Правильно отрегулированный прибор прослужит длительный срок без неполадок и осуществляя постоянную подачу воды в краны и бытовую технику. Автоматизированная система заменяет насосную станцию значительно экономя денежные средства на покупку и установку дополнительных элементов.

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Подготовка краба перед настройкой

Перед началом настройки краба Джилекс 50 литров необходимо провести несколько этапов подготовки, чтобы гарантировать эффективную работу устройства. В этом разделе мы рассмотрим основные шаги, которые необходимо выполнить перед настройкой.

1. Очистите краб от посторонних предметов и жидкостей. Убедитесь, что внутри краба нет пыли, грязи или других загрязнений. При необходимости, промойте краб мягкой тканью или специальным средством для чистки. Проверьте, что поверхность краба сухая перед продолжением работ.

2. Установите краб на ровную и устойчивую поверхность. Убедитесь, что устройство не скачет или двигается во время работы. Это поможет избежать повреждений и обеспечит стабильную работу.

3. Проверьте наличие всех необходимых компонентов. Убедитесь, что в комплектацию входят все детали, необходимые для правильной настройки краба. Если какие-то компоненты отсутствуют, обратитесь к поставщику или производителю для их получения.

4. Зарядите аккумулятор. Если краб работает от аккумулятора, убедитесь, что он полностью заряжен перед настройкой. Подключите краб к источнику питания и дайте ему полностью зарядиться перед продолжением работ.

5. Изучите инструкцию по эксплуатации. Перед настройкой краба обязательно ознакомьтесь с инструкцией по эксплуатации устройства. Это поможет вам понять основные принципы работы и настройки краба.

После завершения всех вышеперечисленных этапов подготовки краба, вы будете готовы приступить к настройке устройства и использованию его в работе.

Автоматика для насоса джилекс краб 24 во Владимире

Блок автоматики Джилекс Краб-т 9091

Комплект автоматики “краб 24” Джилекс

Автоматика ДЖИЛЕКС Краб 24

Автоматика на Баке Джилекс краб 24

Комплект автоматики с гидроаккумулятором 24 л для погру.

Автоматика Джилекс краб 24

Комплект для подключения насосов Джилекс Краб 50

Автоматика для насоса Джилекс Краб 24

Комплексное решение автоматизации Джилекс Краб 24

Автоматика для насоса Джилекс Блок автоматики

Блок автоматики ДЖИЛЕКС 9001

Блок автоматики ДЖИЛЕКС 9001

Блок автоматики Джилекс Краб-т 9091

Комплект автоматики к насосу Краб 18 Т Джилекс 9090

Автоматическая насосная станция Джилекс Джамбо 60/35 Ч-.

Блок автоматики Джилекс Краб-т 9090

Блок автоматики Джилекс Краб-т 9090

Расширительный бак ДЖИЛЕКС Краб 24 24 л

Комплексное решение автоматизации на баке ДЖИЛЕКС Краб.

Гидроаккумулятор ДЖИЛЕКС Краб 24 24 л вертикальная уста.

Блок автоматики Джилекс Краб-т 9091

Насосная станция Джилекс Краб 24

Система Джилекс краб 24 – Комплексное

Блок автоматики Джилекс Краб-т 9090

Насосная станция Джилекс Краб 24

Комплексное решение автоматизации Джилекс краб 50л

Насосная станция ДЖИЛЕКС Краб 24

9001 Блок автоматики для насосов Джилекс, Джилекс

Комплект автоматики Джилекс “краб 24”

Краб 24 Джилекс

Комплект автоматики Джилекс “краб 24”

Насосная станция Джилекс Краб 50

Комплект автоматики Джилекс Краб 24

Джилекс краб 24 – Комплексное Решение Автоматизации на.

Система автоматического водоснабжения ДЖИЛЕКС краб 50

Блок автоматики Джилекс

Комплексное решение автоматизации на баке Джилекс краб.

Система автоматики ДЖИЛЕКС Краб 24 л

Система автоматики ДЖИЛЕКС Краб 50 л

Автоматика для насоса Джилекс

Автоматика для насоса Джилекс Краб 24

Блок автоматики Джилекс Краб-т 100Л

Автоматика Джилекс краб 50

Комплексное решение автоматизации на баке Джилекс краб.

Джилекс Краб 50 – Комплексное решение автоматизации на.

Комплект автоматизации Джилекс на баке краб 24

Автоматическая система водоснабжения Джилекс краб 24

Комплект автоматики к насосу Краб 100 Т Джилекс 9092

Комплект автоматики к насосу Краб 24 Джилекс 9029

Блок автоматики Джилекс Краб-т 100Л

Насосная станция ДЖИЛЕКС Краб 50

Комплект для водоснабжения Джилекс Краб 50

Комплект автоматики Джилекс Краб-Т 50 (9091)

Краб 50 Система управления для скважинных насосов Краб.

Комплект автоматики Джилекс Краб 50

Расширительный бак ДЖИЛЕКС Краб 24 24 л

Насосная станция ДЖИЛЕКС Краб 24

Система автоматического водоснабжения Джилекс Краб 24 2.

Блок автоматики Джилекс

Комплексное решение автоматизации Джилекс краб 24л

Расширительный бак ДЖИЛЕКС Краб 50 50 л

Автоматика ДЖИЛЕКС Краб 24

Комплект автоматики к насосу Краб 100 Т Джилекс 9092

Система автоматики краб 24

Комплект для подключения насосов Джилекс Краб 24

Джилекс Краб 24 – Комплексное решение автоматизации на.

Система автоматического водоснабжения Джилекс Краб 24 2.

Джилекс краб 50 – Комплексное Решение Автоматизации на.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании. Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Принцип действия этого прибора следующий:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

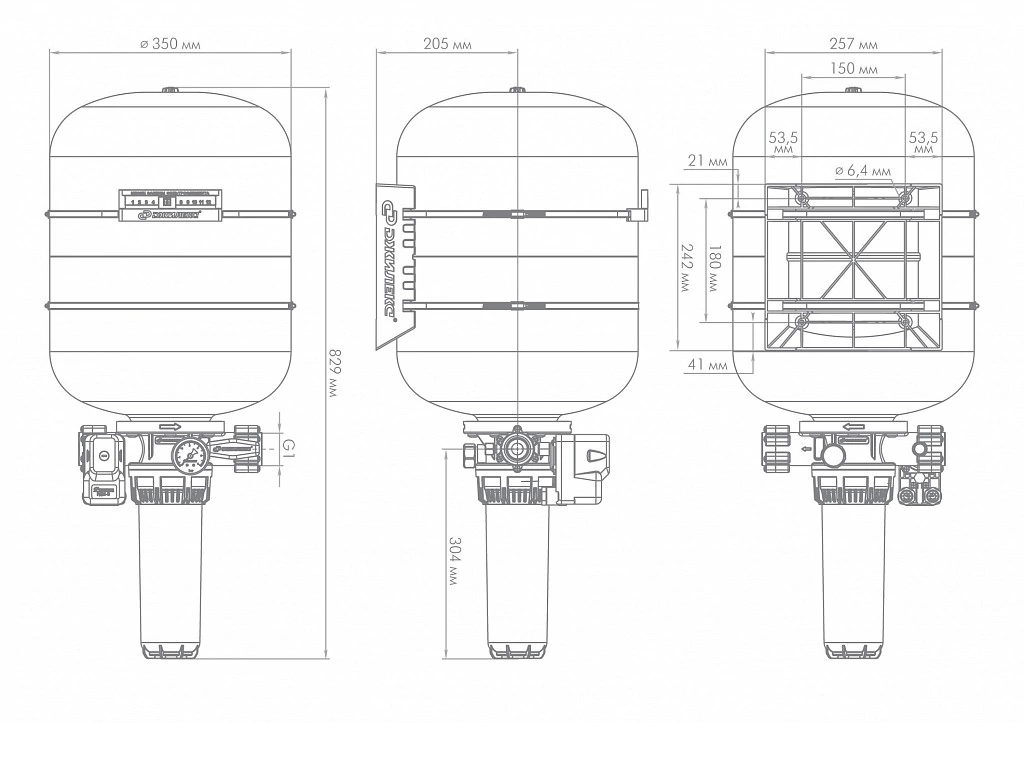

Из чего состоит система Джилекс Краб?

Использовать описываемую систему Джилекс Краб серий 24 и 50, которая устанавливается на насосную станцию, можно от сети 220 В, что делает ее еще более удобной в применении. Благодаря сравнительно недорогой стоимости, по сравнению с импортными аналогами, ее достаточно часто используют для обеспечения водоснабжения на дачах и в частных домах в России и странах СНГ.

Составными элементами конструкции являются:

1. Гидроаккумулятор на 50 л, спрятанный в корпусе из прочной стали со стеклокерамической эмалью, защищающей металл от коррозии.
2. Корпус-гидрораспределитель из надежного пластика с шаровым краном и .
3. Пара штуцеров с резьбой G 1-B.
4. Водяной фильтр со сменным картриджем с ключом для монтажа и демонтажа.
5. Автоматическое реле, которое предоставляет возможность настроить аппарат для работы при давлении РДМ-5 с электрическим подключением к электропитанию и сети насоса в скважине.
6. Механический манометр.
7. Электропровод.
8. Шнур для подключения к электрической сети насоса.
9. Кронштейн для надежного закрепления конструкции.

Надежная сборка конструкции обеспечивает работоспособность оборудования, дополнительная регулировка которой не является необходимостью и даже предоставляет возможность подключать Джилексв любом месте водной магистрали независимо от направления потока воды.

Полезные советы и выводы

Правильная настройка давления в гидроаккумуляторе и насосной станции является критичной для работы системы Джилекс Краб 50. Необходимо следить за давлением и проверять его регулярно.
При правильной настройке давления, система будет экономить энергию и работать более эффективно.

Помните, что воздух в баке должен быть всегда

Проверяйте его давление регулярно и подкачивайте или стравливайте воздух при необходимости.
При выполнении работ по настройке давления, не забывайте о безопасности и соблюдайте все меры предосторожности.

Какое давление в топливной рампе камаз

Таким образом, можно с уверенностью сказать, что давление в топливной рампе КамАЗ зависит от модели и версии двигателя. Однако, благодаря использованию системы Common Rail можно ожидать повышенного давления в цилиндрах, что приводит к улучшению качества сгорания топлива и повышению мощности двигателя. Более точно определить давление в топливной рампе можно после проведения соответствующих измерений и анализа данных

Важно отметить, что поддержание оптимального давления в системе топливоподачи является одним из ключевых факторов для достижения оптимальной экономии топлива и уменьшения выбросов вредных веществ в атмосферу. В целом, система Common Rail является современным и эффективным решением для обеспечения надежной и экономной работы двигателя

Какая фракция нужна для Пескоструя

Для правильного использования пескоструйного аппарата необходимо выбрать соответствующую фракцию купершлака. Купершлак следует выбирать исходя из диаметра сопла пескоструя, так как это существенно влияет на качество обработки поверхности и расход абразивного материала. Рекомендуется использовать сопло, диаметр которого в три раза превышает последнее значение фракционного состава купершлака. Такое соотношение позволяет обеспечить оптимальное соотношение между производительностью и качеством обработки, а также сократить расход материала. Правильный выбор фракции купершлака — это важный шаг на пути к достижению эффективной и качественной обработки поверхностей при использовании пескоструйного аппарата.

Какое давление должно быть в гидроаккумуляторе КРАБ 24

Гидроаккумулятор КРАБ 24 должен иметь давление примерно равное 1,5 бар. Такое значение давления соответствует оборудованию объемом 24, 50, 80 и 100 литров. Если же речь идет о накопительных баках большого объема — от 200 до 500 литров, то давление в гидроаккумуляторе должно быть на уровне 2 бар. Кроме того, для гидроаккумуляторов меньшего объема — до 150 литров — заводом устанавливается значение давления в 1,5 бар. Подобные указатели необходимы для нормальной работы гидроаккумуляторов, ведь от правильного давления напрямую зависит его эффективность и долговечность. Поэтому необходимо соблюдать все необходимые параметры, чтобы обеспечить корректную работу гидроаккумулятора КРАБ 24 и других.
