Классификация сифонов по конструкции слива
Современный рынок предлагает огромный выбор сифонов различных форм и размеров. В зависимости от того, каким образом сделан слив, различают следующие типы конструкций:
- Полуавтоматический;
- Классический;
- Автоматический.
Механические
Классический вариант наиболее популярен, именно его сейчас можно найти практически в любом доме. Это как раз тот случай, когда для набора воды в ванную пробка вставляется в сливное отверстие, для выпускания воды она вытаскивается.
Полуавтоматические
Но инженерная мысль не стоит на месте, поэтому сейчас появились также полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. С ее помощью можно управлять процессами слива и перелива воды. В данном случае сливной и переливной блоки соединяются с внешней стороны ванны. Чаще всего в качестве ручки выступает крышка переливного отверстия. У ручки полуавтоматического сифона всего 2 позиции. Первая – когда перелив закрыт, а слив открыт. В таком положении вода будет набираться в ванную. Вторая – когда открыт слив и закрыт перелив. Тогда производится выпускание воды из ванной

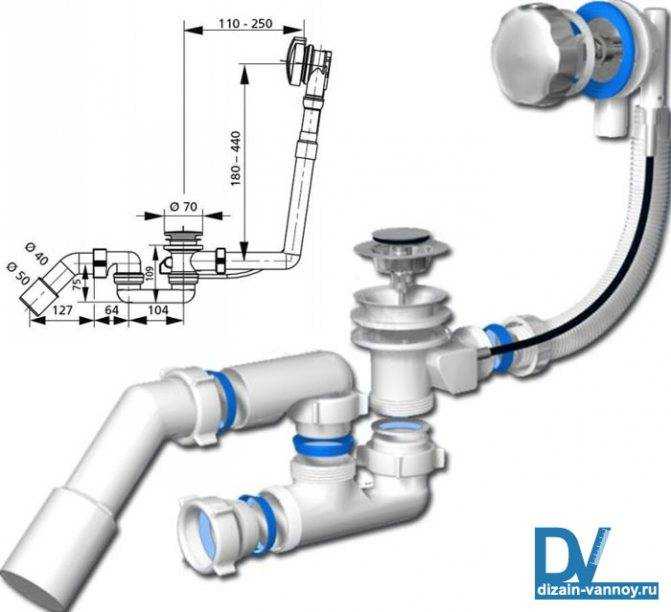

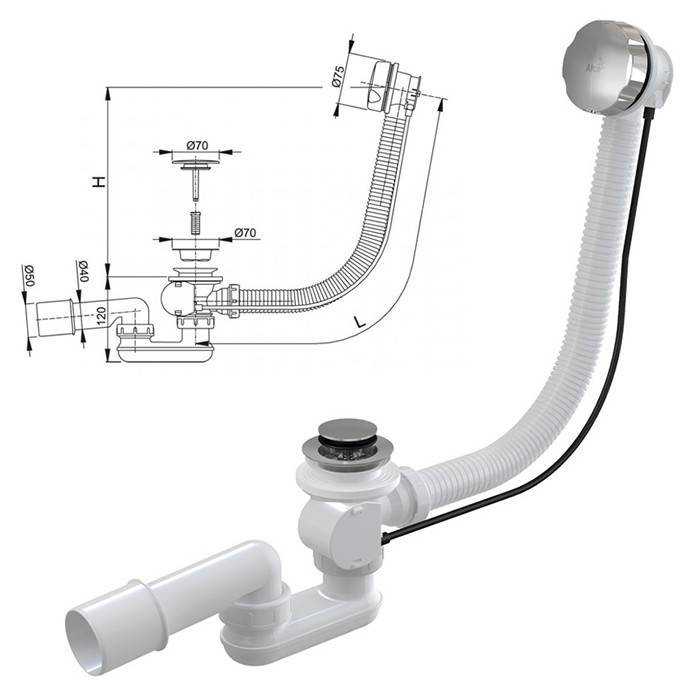

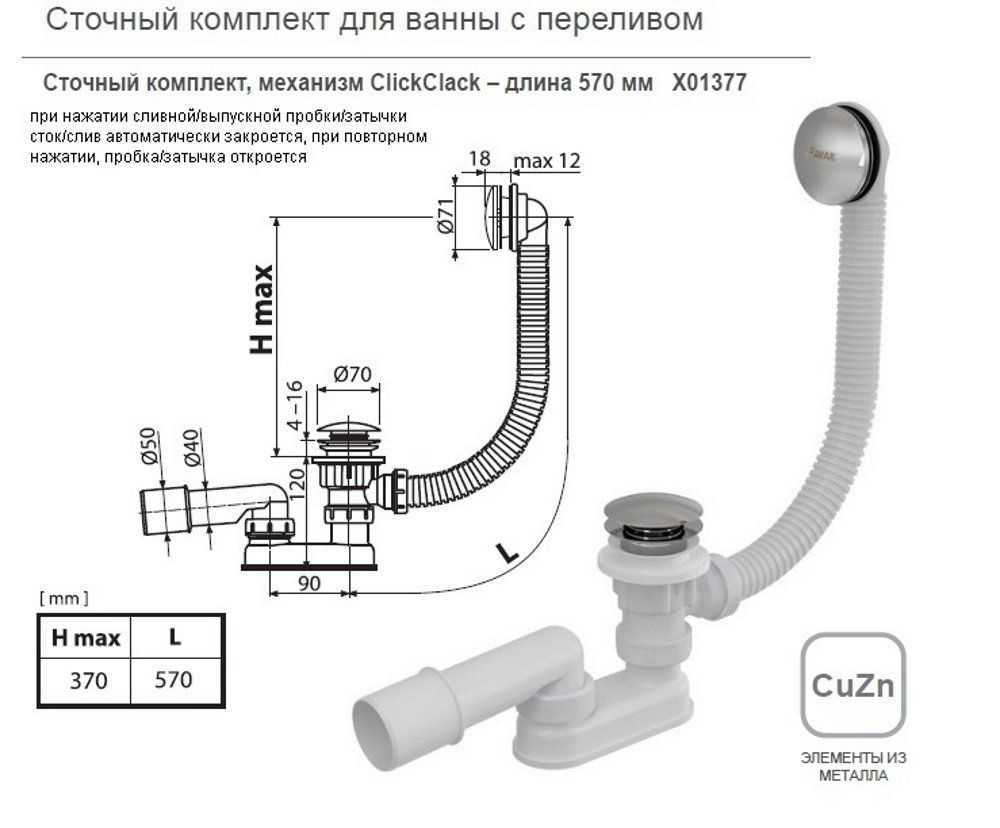

Автоматические
Это новая, не так давно появившаяся модель сифонов. Она считается наиболее функциональной. Здесь процедура слива практически полностью автоматизирована. Сама конструкция схожа с полуавтоматическим сифоном. Но у этом модели процесс открывания и закрывания стока управляется при помощи заглушки, находящейся в устье слива. Если на заглушку надавить – она закрывается – работает, как пробка, вставляющаяся в слив в классической модели. Если надавить еще раз – открывается.
Процесс монтажа в действиях
- Шаг1: Изначально нужно будет осуществить демонтаж старого сифона. Для этого, отверткой нужно произвести откручивание винта, который находится в центральной части решетки (в мойке). Под тазик нужно будет поставить тазик, после того, как вы снимите сливное отверстие, вам нужно будет его тщательно протереть. Помните о том, что гайка и винт сливной решетки нередко прикрепляются друг к другу крайне плотно, соответственно, откручивание будет произвести непросто. Если вы не можете произвести откручивание, то нужно будет отсоединить нижнюю часть сифона, после чего, оставляем патрубок и прокручиваем его, чтобы помочь гайке и винту освободиться;
- Шаг2: После того, как вы сделали демонтаж, нужно собирать сифон. Все детали нужно выложить перед собой и разгруппировать их по видам. Так, вы сможете правильно проанализировать спектр своих дальнейших действий. Если вы собираете сифон бутылочного типа, то вам нужно соединить все элементы, при этом, они должны затягиваться достаточно плотно, но в тоже время не слишком сильно, чтобы не повредить пластмассовую резьбу, и установленные прокладки. Изначально берется прокладка (плоский вариант) и надевается на наибольшее отверстие, которое есть у сифона. После чего, проводим процесс присоединения к нему крышки-колпака. Теперь, становится понятно, что осталось два отверстия, причем разного диаметра.
Шаг3: Одно отверстие получается сбоку, другое – сверху. Берем патрубок, помните о том, что данный элемент крепится непосредственно к раковине. К нему подбираете конусную прокладку по определенному диаметру, а также ищите соответствующую накидную гайку. Сразу надевается гайка накидного типа на патрубок, после чего, натягивается корпусная прокладка, исключительно тупым концом вверх. В верхнее отверстие сифона нужно будет вставить патрубок, причем достаточно плотно, закручивайте аккуратно, не слишком крепко, чтобы не допустить возникновение травматизма изделия. Бывает так, что нужно соединить патрубок с воронкой слива, в данном случае, вы должны найти оба элемента и плотно их присоединить
Обратите внимание на то, что присоединение сливной воронки и патрубка осуществляется на основании закрепления гайки. Далее следует процесс присоединения гофрированной трубы
На нее нужно будет надеть накидную гайку, после чего, осуществить натягивание конусной прокладки, в данном случае, натягивание осуществляется тупым концом вверх. После чего, производится присоединение сифона к гофре;
Шаг4: После того, как вы полностью собрали сифон, нужно приступать к его установке. Патрубок сифона оснащается рифленым кольцом уплотнительного типа. Данное кольцо присоединяется полосками вверх. Под металлическую решетку нужно будет осуществить натягивание второго кольца. После, ставим сифон под раковину, обязательно ставьте его непосредственно под сливное отверстие. Сифон придерживается и выравнивается. Вверху, устанавливается подключение, а уже над мойкой используем укладку решетки металлического типа. Вставляем винт в данную решетку и производим процесс закручивания;
- Шаг5: Теперь нужно будет произвести процедуру подключения гофры к стояку канализационной системы. Это по сути, последний шаг, но не забывайте о том, что нужно будет произвести подключение системы перелива. Гофра должна быть удлинена на нужное расстояние до стояка канализации. Тут нужно сказать о том, что чаще всего диаметр гофры для канализационной системы будет не более 50 см. Сама же гофра выпускается в таком же диаметре. При необходимости, вы должны осуществить удлинение гофры или же обрезать ее, чтобы сделать качественную и грамотную установку. Специалисты также указывают на то, что вместо гофры можно использовать жесткий отвод. После такого подключения, вам непременно нужно произвести проверку сифона на протечки. То есть, вам нужно произвести процесс заполнения его водой, чтобы образовался гидрозатвор, и вы смогли определить, правильно ли собрана система и не протекают ли ее элементы;
- Шаг6: В процессе сборки сифона также собирается сам перелив, это приспособление, которое дополнительно крепится к отверстию в раковине, чтобы предотвратить негативные аспекты перелива. Сбор перелива не имеет особых сложностей, принцип соединения перелива в данном случае определяется необходимостью подсоединения патрубка к специальному отверстию.

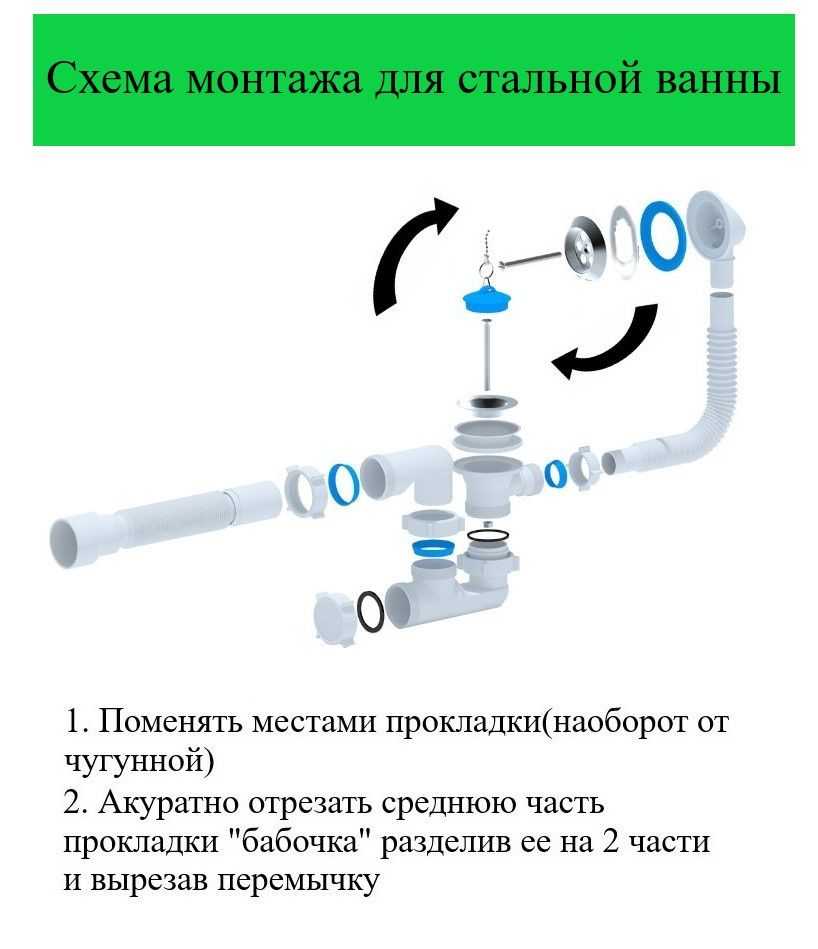

Как собрать ручной сифон
Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

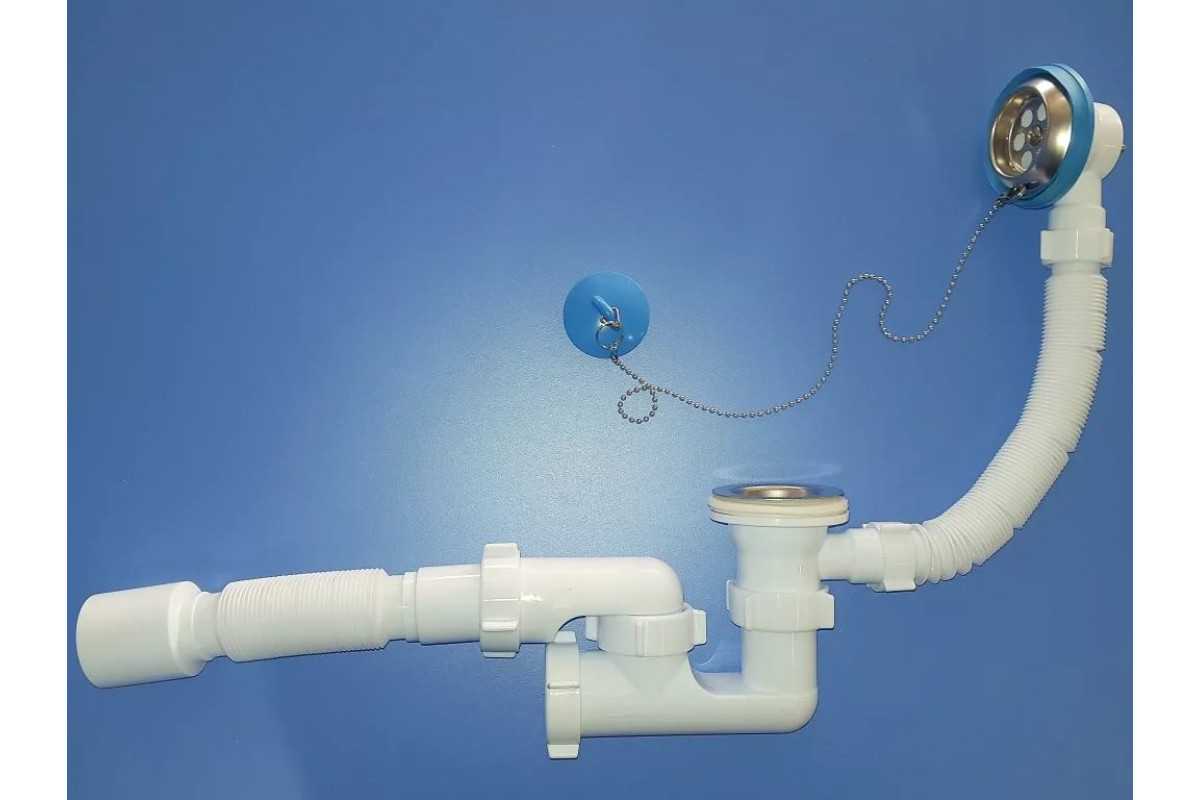

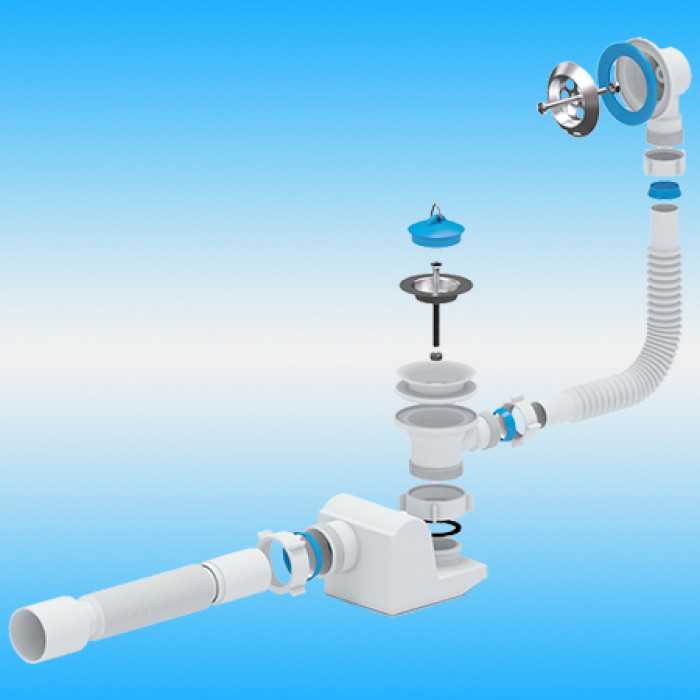

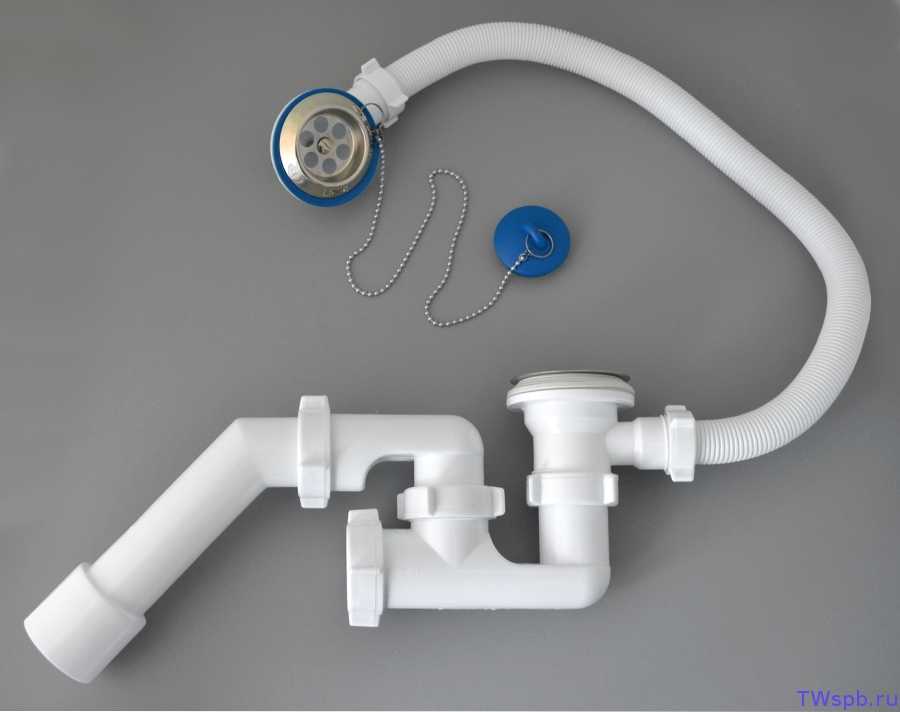

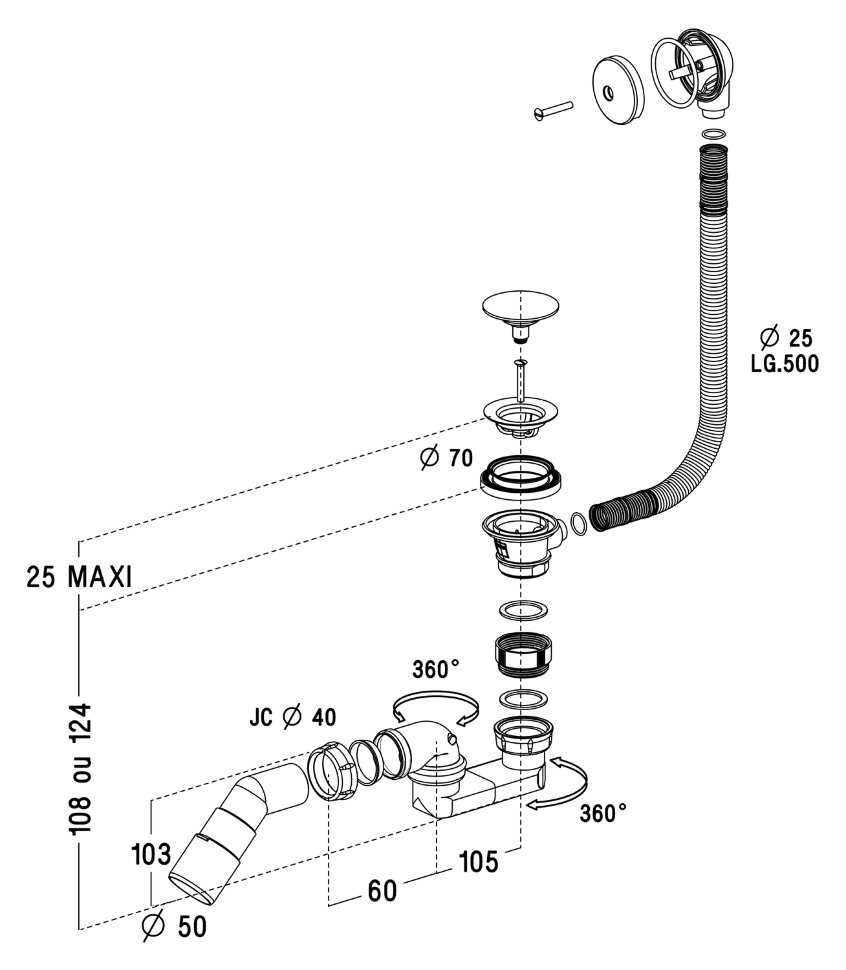

Конструкция ручного сифона для ванны

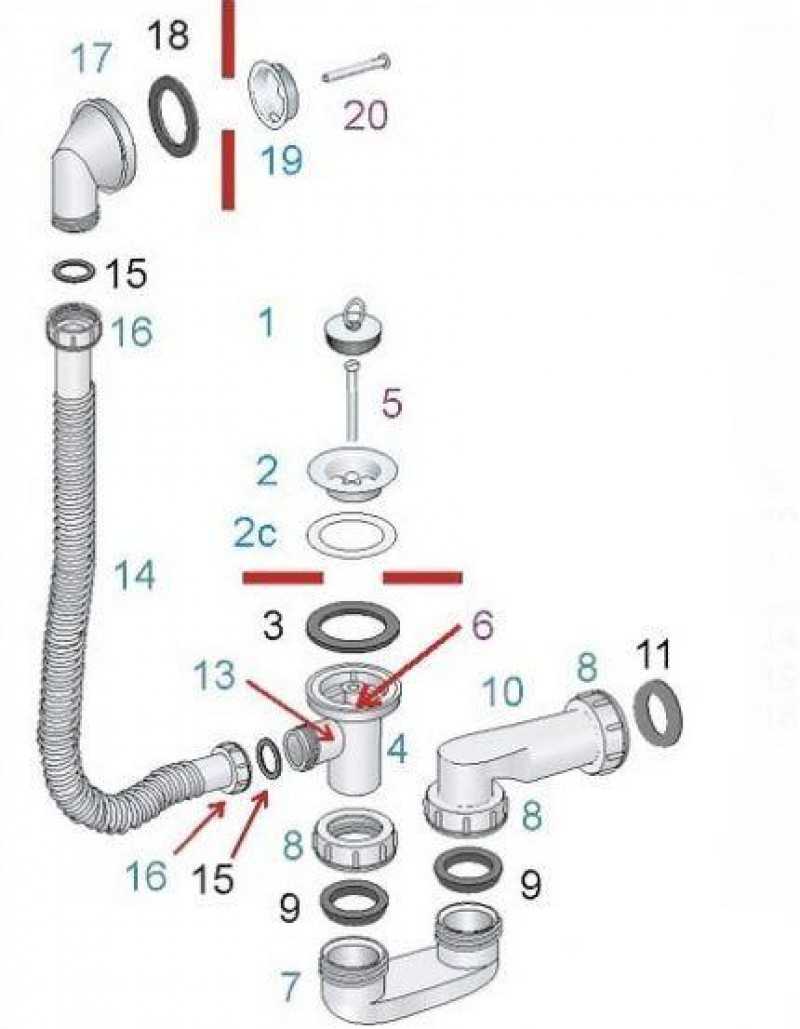

Пошаговая инструкция, как собрать сифон для ванны:

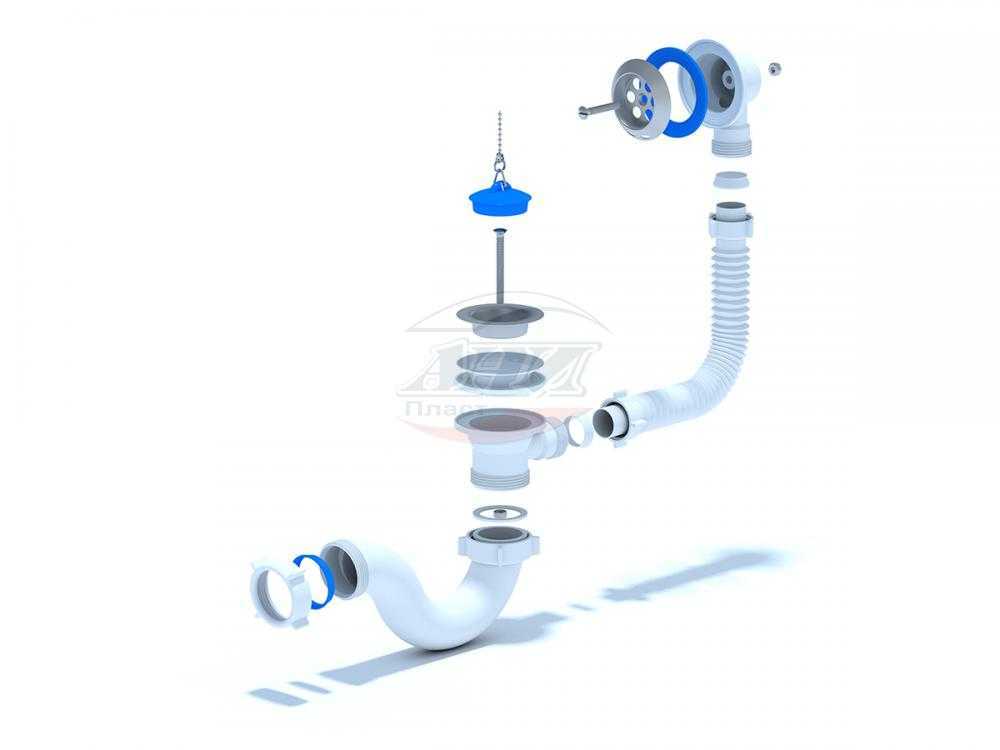

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;
Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка
Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый
Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;
Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;
Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.
После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.
Видео: сборка сифона для ванны
Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.
Советы для того, чтобы правильно собрать сифон:
- Все металлические резьбы должны уплотняться ФУМ-лентой;
-
Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;
- При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
- При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
- Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
- Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.
Особенности установки других моделей
Кроме сифонов из пластика, на магазинных прилавках можно найти металлические неразборные модели. Можно купить полностью автоматический сифон или полуавтоматический.
Основное, на что следует обращать при монтаже подобных устройств — это точное соблюдение угла, под которым входит труба сифона в канализационное отверстие. Его нужно сделать как можно меньшим.
Это необходимо, чтобы исключить протекание воды, которое не устранит никакое герметизирующее средство. В особо тяжёлых случаях понадобится прогуляться по магазинам и прикупить дополнительные элементы. Монтируется сифон на герметик, при постепенном затягивании резьбового соединения.
Полуавтоматические модели в монтаже ничем не отличаются, кроме дополнительных управляющих элементов. Их легко установить благодаря инструкции, которая идёт в комплекте.
Полностью автоматизированные сифоны, особенно если у них есть электронный управляющий блок, — довольно сложные устройства. Их монтаж должны производить специалисты продающей фирмы или разработчика. Конечно, можно постараться и самостоятельно всё поставить, но в этом случае гарантия на них будет аннулирована.
Contents
-
1 Как правильно собрать и установить сифон под ванной
- 1.1 Подключение ванны к канализации — доступные способыы и варианты
- 1.2 Классификация сифонов по конструкции слива
- 1.3 Как собрать обычный сифон правильно
- 1.4 Инструкция по сбору сифонов для ванны: их виды
- 1.5 Особенности установки других моделей

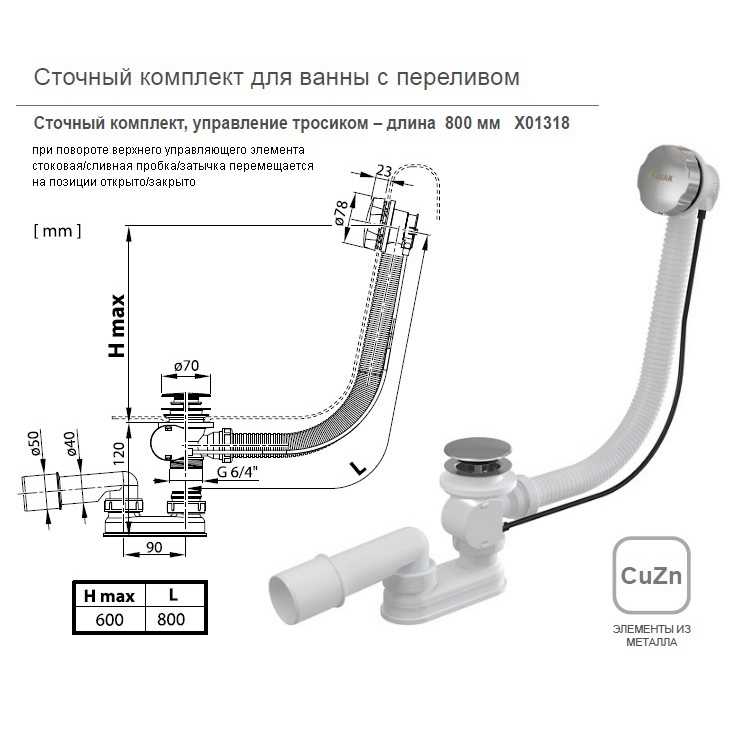

Как собрать полуавтоматический сифон

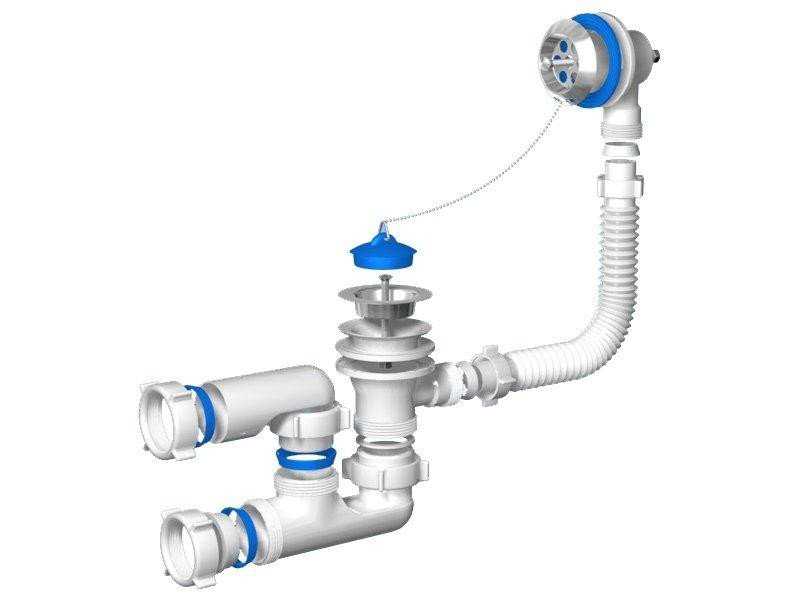

Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.
Пошаговая инструкция, как производится сборка автоматического сифона для ванны:
- К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
- Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
- Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
- Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).

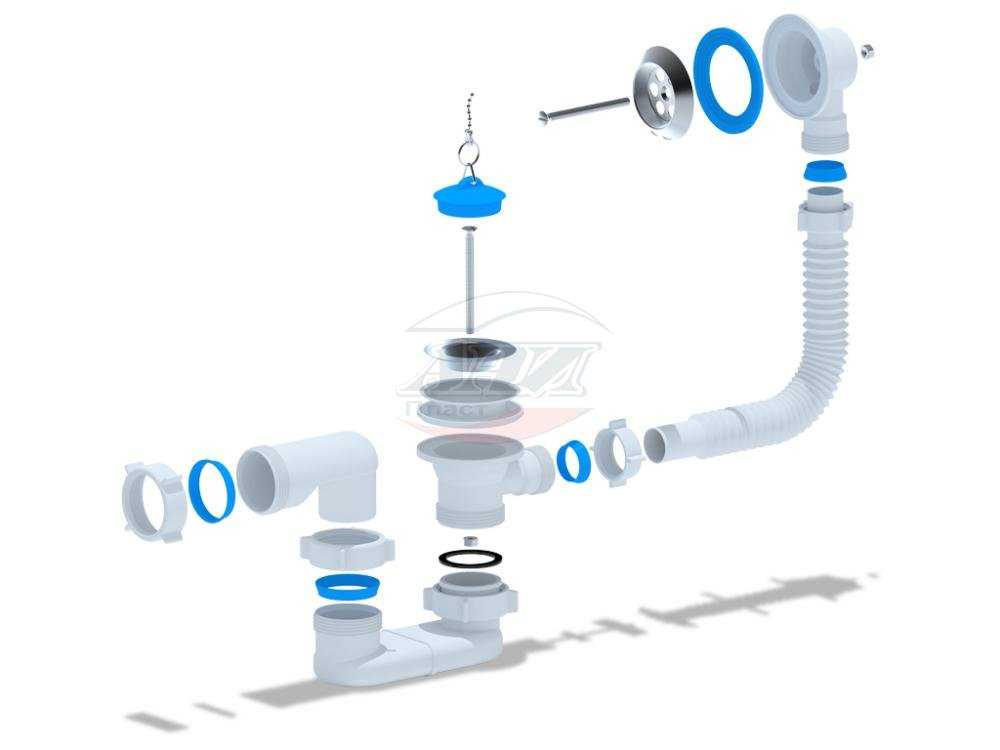

Как собрать обычный сифон правильно

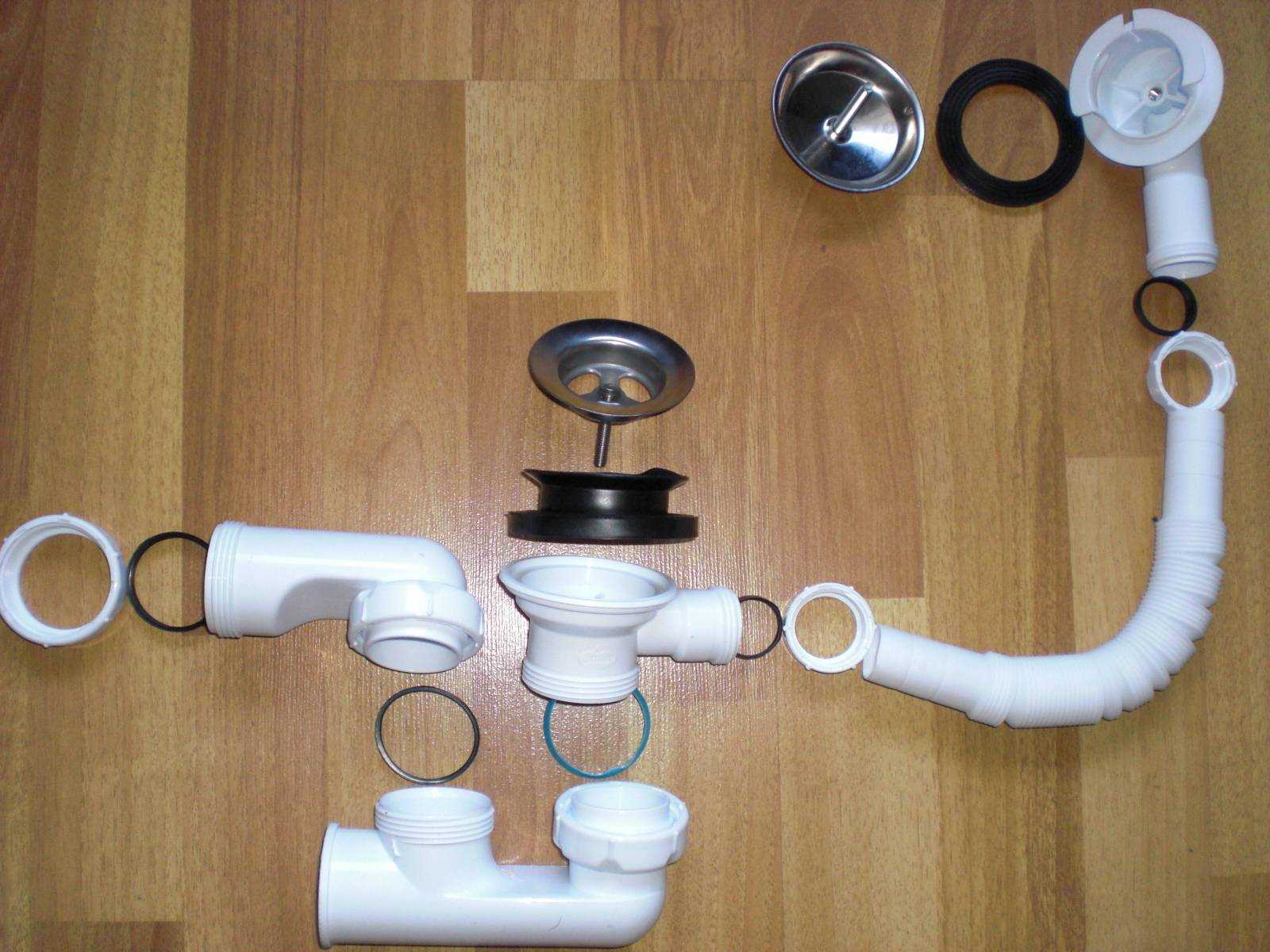

Придя в магазин за новым сифоном, мы получаем на руки набор отдельных элементов, упакованных в полиэтиленовый мешочек. Ну, если брать дорогую модель, то упаковка будет фирменной и из картона. Сути это не меняет — сборку следует осуществлять по приложенной производителем инструкции. Действуем по порядку:
Все выполненные из резины уплотнители сделаны под конус. Постарайтесь не перепутать, когда будете их ставить: широкую их часть обращайте в сторону гайки, а узкую — направляйте на горловину.

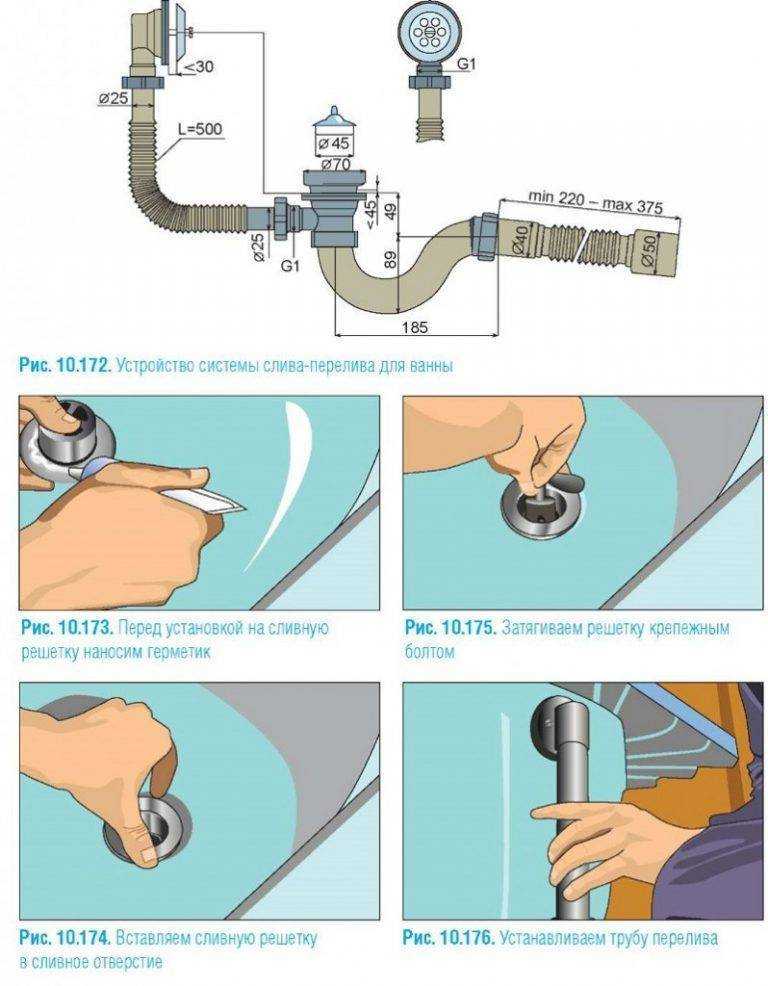

С внутренней части ванны вставляем решётку в отверстие для слива, на решётке также имеется уплотнитель из резины. Проверяем, насколько ровно лежат прокладки и закрепляем их винтовым соединением. Более старые модели имеют пробку с резьбой. Такая пробка просто вкручивается в патрубок.
Переливной слив монтируется аналогично. При помощи гофры он присоединяется к сифону. Не забудьте заранее надеть на шланг конусовидные шайбу и гайки.
К основному отверстию слива прикрепите съёмное колено. Оно создаёт внутри себя гидрозатвор и не даёт поступать в комнату неприятным канализационным «ароматам». Кроме того, в нём собираются различные нечистоты. Это значит, что время от времени его нужно будет чистить.
Надеваем переходник на обратную сторону колена. Эта часть будет соединяться с канализацией. Обе части крепим гайками из пластика, не забыв предварительно под них установить конусовидные прокладки.
Особенности конструкции и предназначение

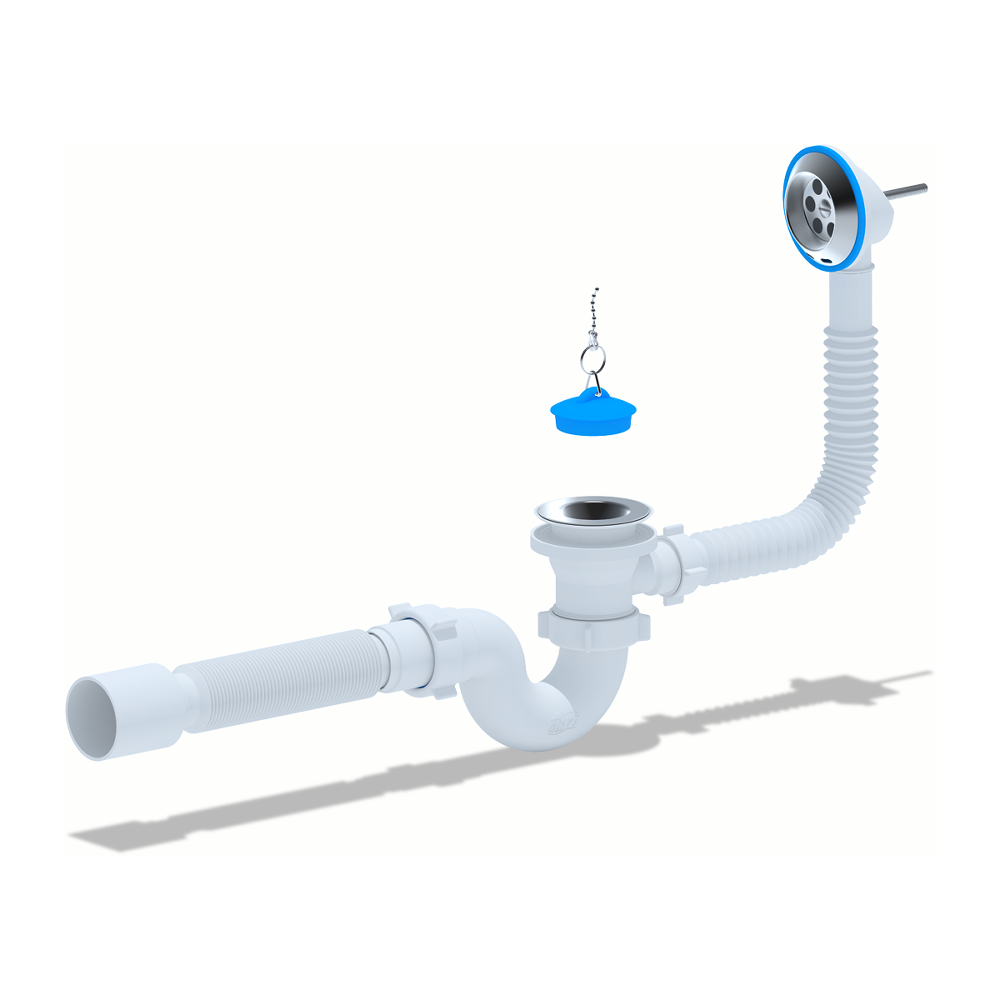

Конструкция сифона достаточно проста. Он состоит из сливного и переливного блоков. С одной стороны к нему крепится сливная труба для вывода воды из ванной. Кстати при набирании воды в ванну пробка затыкает именно это отверстие. Переливной блок служит для того чтобы не позволить ванне переполнится. Такое случается если воду оставили набираться, а затем о ней забыли. В данном случае от потопа частично спасает именно переливной блок сифона. Лишняя вода уходит через отверстие, расположенное вверху в ванной, на передней ее части. При выборе сифона для ванны всегда необходимо искать именно модель с переливом.
Таким образом, сифон служит для удобного выведения воды из ванны при переливах, а также просто при ее сливе после купания.
Между сливным и переливным блоками, примерно в средине конструкции находится изгиб трубы, на жаргоне сантехников называющийся «колено». Как раз в нем и создаётся гидрозатвор, благодаря которому в ванную комнату не могут попадать неприятные запахи через слив. В этом сгибе за счет такой формы всегда остается небольшое количество воды, которая как раз и образует гидрозатвор.
Иногда в продаже можно найти сифон без колена, но покупать его не стоит, так как тогда скорее всего придётся бороться с неприятными запахами в ванной комнате.
Полезные рекомендации по подготовительным этапам и монтажу
В основном сейчас продаются пластиковые сифоны, но иногда можно встретить неразборные варианты из латуни или меди. Кроме того встречаются как автоматические, так и полуавтоматические модели.
При установке неразборных металлических моделей сифона надо обратить внимание на угол входа трубы в канализации. Он должен быть маленьким, иначе конструкция будет постоянно протекать
В некоторых случаях даже стоит докупить дополнительные элементы для канализационной системы, чтобы уменьшить угол. Такие сифоны устанавливаются с использованием герметика, а резьбовые соединения здесь необходимо затягивать постепенно.
В случае установки полуавтоматических сифонов понадобится также монтировать ещё и дополнительный орган управления. Как правило, подробная инструкция от компании-производителя о том, как его устанавливать, продается в комплекте с сифоном.
Автоматический сифон уже самостоятельно монтировать не рекомендуется, особенно версии с электронным управлением, так как в этом случае «слетит» гарантия. Для установки такого оборудования обратиться к специалистам. Это могут быть представителем производителя или же продавца.
Для защиты помещения от проникновения канализационных запахов используется специальное приспособление – гидрозатвор. Сборка сифона для ванны легко производится своими руками даже без наличия опыта.
Как собрать ручной сифон
Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.
Пошаговая инструкция, как собрать сифон для ванны:
- В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;
Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка
Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый
Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

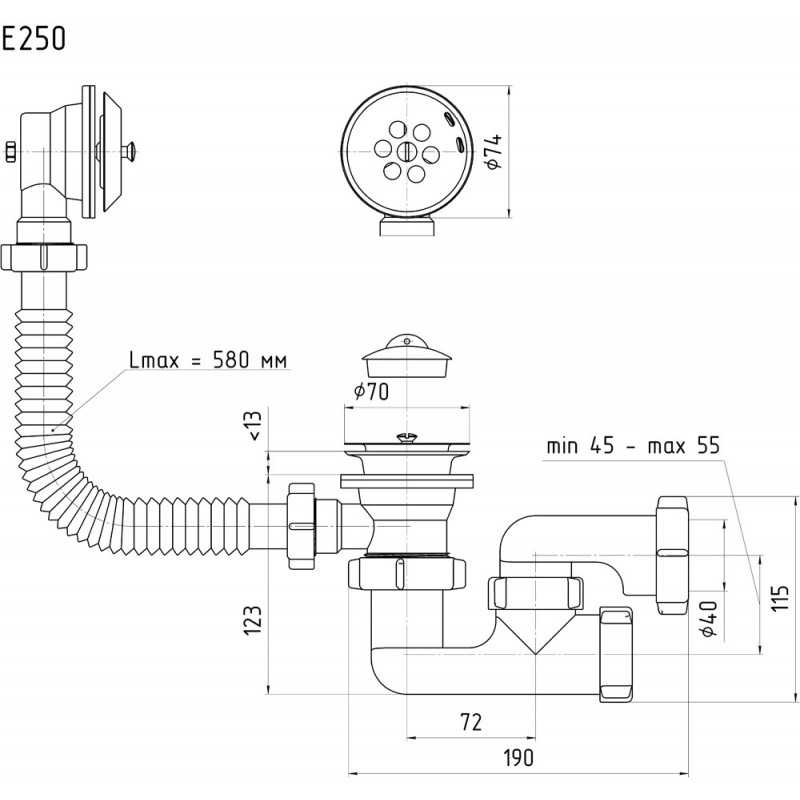

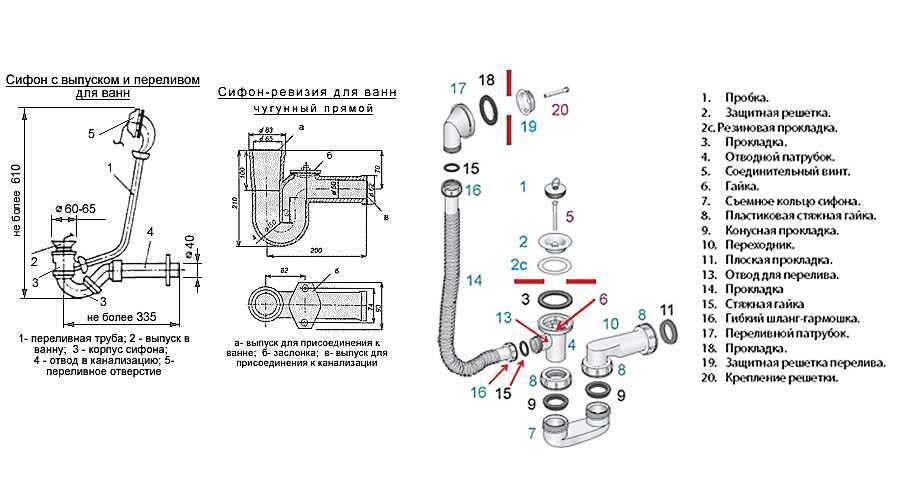

Конструкция плоского сифона
Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

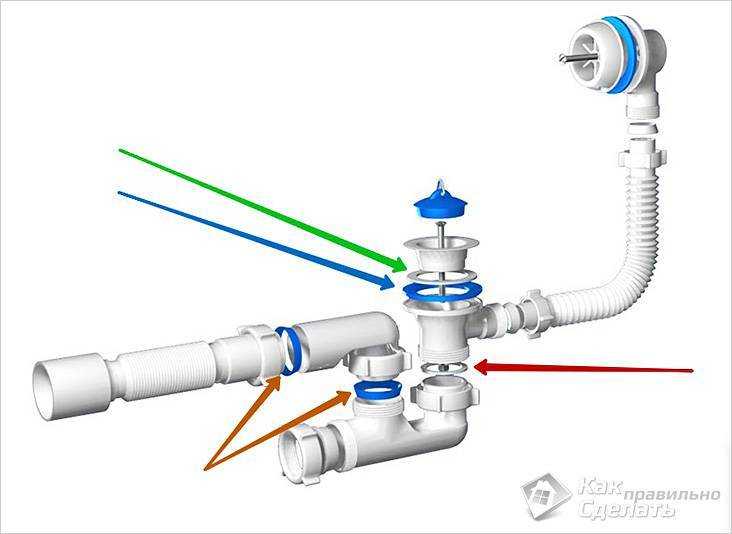

Пошаговая запрессовка прокладок
Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.
После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.
Видео: сборка сифона для ванны
Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.
Советы для того, чтобы правильно собрать сифон:
- Все металлические резьбы должны уплотняться ФУМ-лентой;
- Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;
Прокладка под фильтр
При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
Виды сифонов и подготовка к сборке
Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:
-

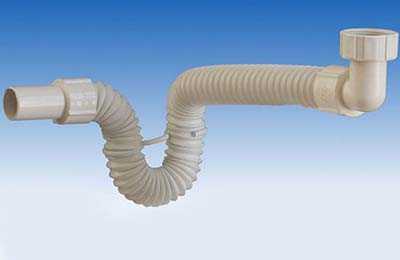

Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;
-
Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;
-

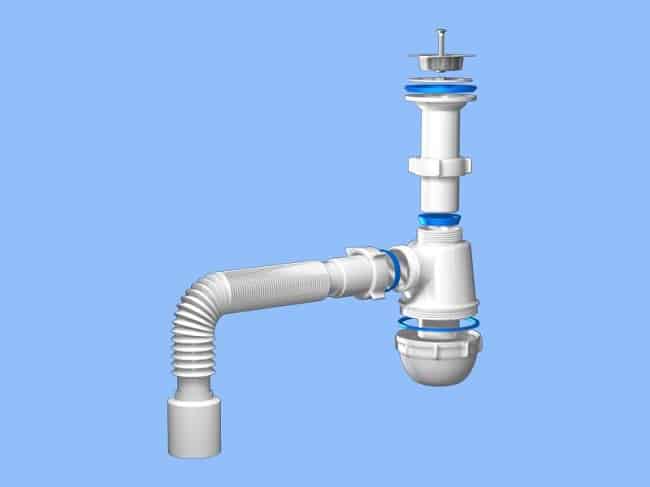

Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.
По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.

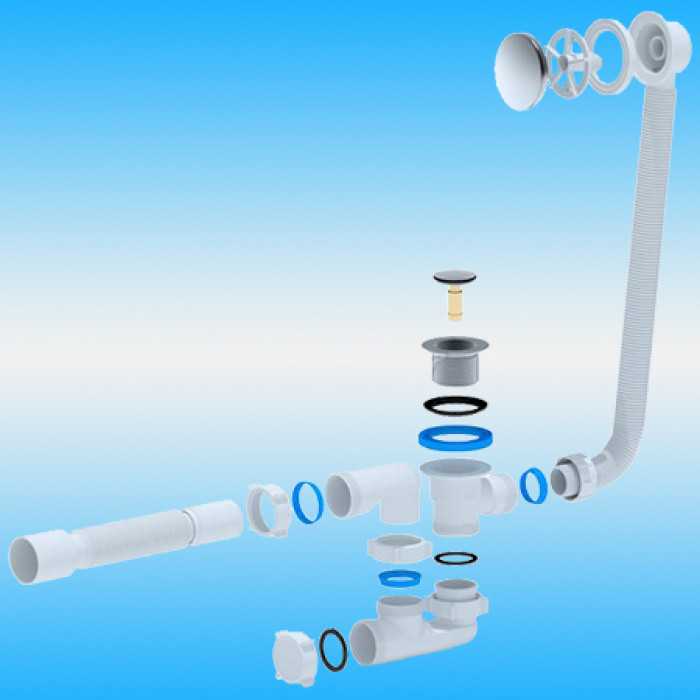

Автоматический сифон
У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.

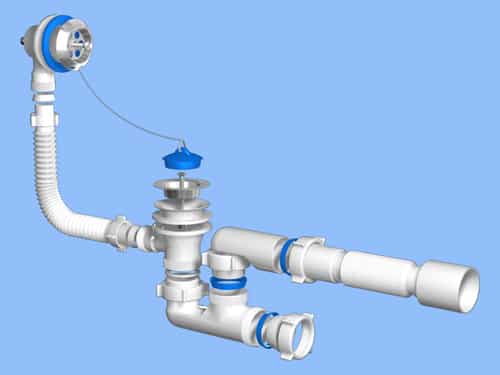

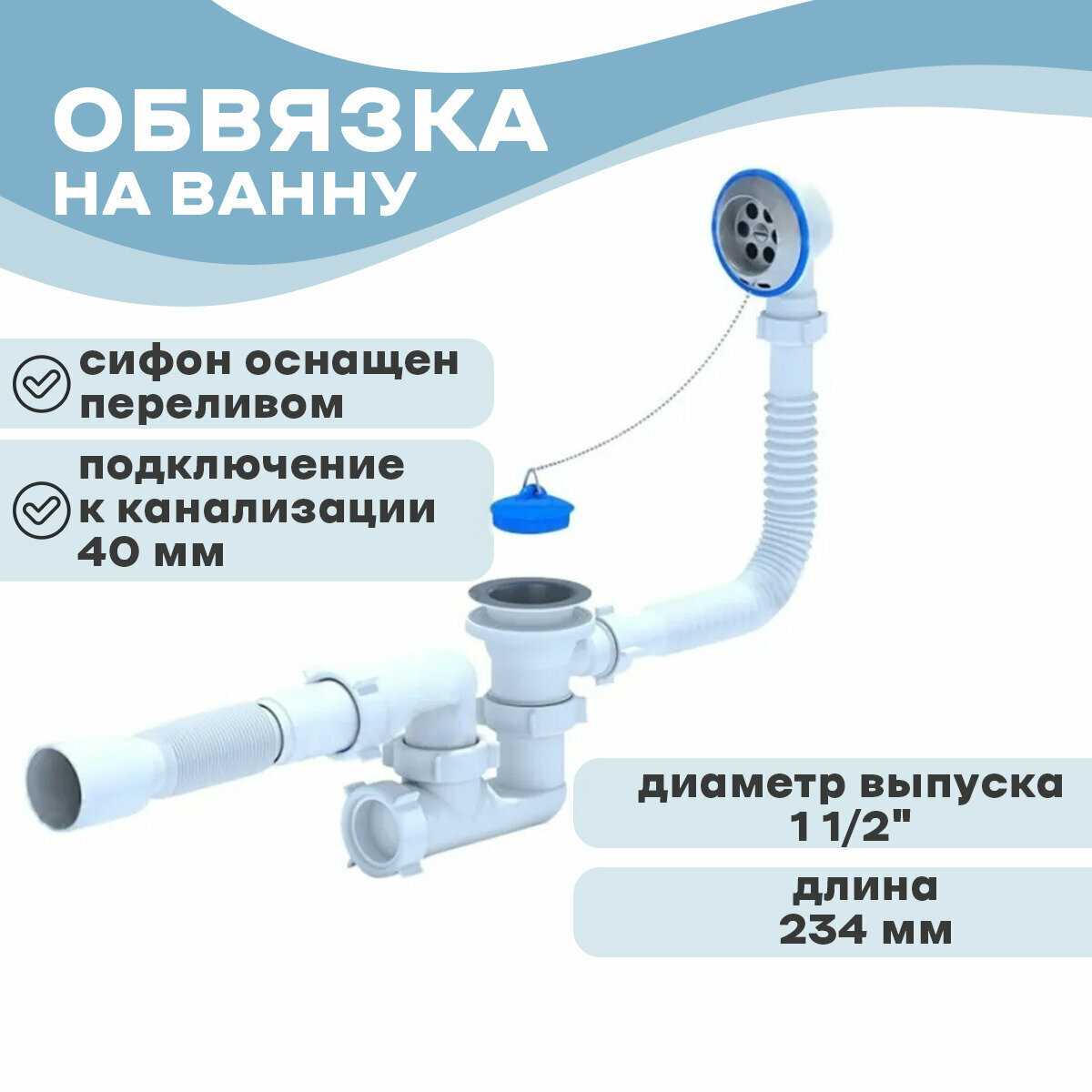

Ручной сифон
Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.
Латунный сифон
Подключение ванны к канализации — доступные способыы и варианты
- Цепочка, соединенная с пробкой, крепится к крышке отверстия для перелива.
- Отводную трубу с вложенным в нее резиновым уплотнителем подводят снаружи к сливу ванны.
- Изнутри резервуара вставляется защитная решетка, оснащенная уплотнителем, который желательно обработать герметиком. Соединение фиксируют медным винтом и гайкой, не допуская затяжки. Все работы выполняются с помощью широкой отвертки.
- Аналогично собирают переливной слив. Для крепления к сифону используется гофрированный шланг, на который заранее надевают конусообразные резиновые прокладки и стяжные гайки.
- К отводному отверстию крепится съемное колено, которое будет выполнять функцию гидрозатвора и мусоросборника.
- В другой конец колена вставляется переходник для соединения с канализацией.
Виды сифонов и подготовка к сборке
Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:
- Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;
По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.
У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.
Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.

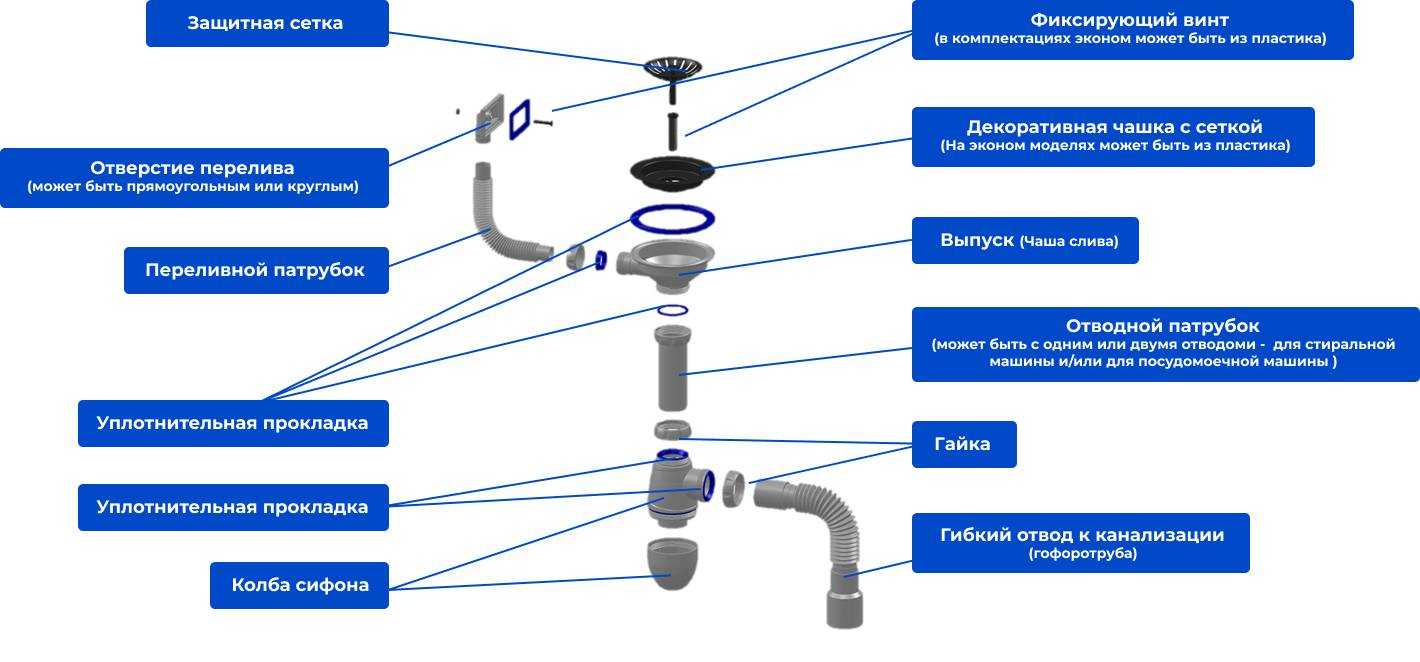

Сборка сифона
Процесс сборки сифона гораздо удобнее рассмотреть на отдельных узлах.
1.1 Сборка фильтр-пробки
Начнём с самого простого. Фильтр-пробка служит для предотвращения попадания крупных частиц мусора в сифон и препятствует образованию засоров. Также с помощью фильтр-пробки можно полностью перекрыть отверстие в раковине для набора воды.
Для сборки фильтр-пробки используются детали, которые представлены на фото ниже:
1 — Грибок фильтра-пробки, 2 — Чашечка фильтра-пробки, 3 — Резиновая юбочка прокладка, 4 — Металлическая юбочка, 5 — Металлический наконечник c резьбой и шариком-фиксатором
Собираем данный элемент в последовательности представленной на схеме.
1.2 Сборка бутылки (стакана)
Бутылка состоит из двух частей: корпуса (1) и отстойника (2). Между ними обязательно необходимо установить прокладку (3), избегая её перекручивания:
1.3 Установка патрубка
1 – гайка Ø40мм, 2 – конусная прокладка, 3 — патрубок
Одеваем на патрубок две пластиковые гайки d=40мм (резьба должна смотреть наружу):
На конец патрубка, который не имеет стопора (кромки), устанавливаем конусную прокладку.
Обратите внимание: Прокладка устанавливается конусом наружу!
Далее патрубок устанавливаем в уже собранную бутылку:
Затягиваем пластиковую гайку:
1.4 Начинаем собирать выпуск
1 – металлическая чашка, 2 – прокладка металлической чашки, 3 – пластиковый выпуск, 4 – прокладка пластикового выпуска.
В пластиковый выпуск устанавливается прокладка выпуска, затем идёт прокладка металлической чашки и сама чашка. Вся конструкция соединяется специальной полой металлической втулкой с резьбой:
Сейчас мы просто рассматриваем последовательность установки деталей. При монтаже между выпуском и металлической чашкой будет находится поверхность кухонной мойки.
Обязательно устанавливаем резиновую прокладку Ø40 мм (фото ниже):
Затягиваем гайку:

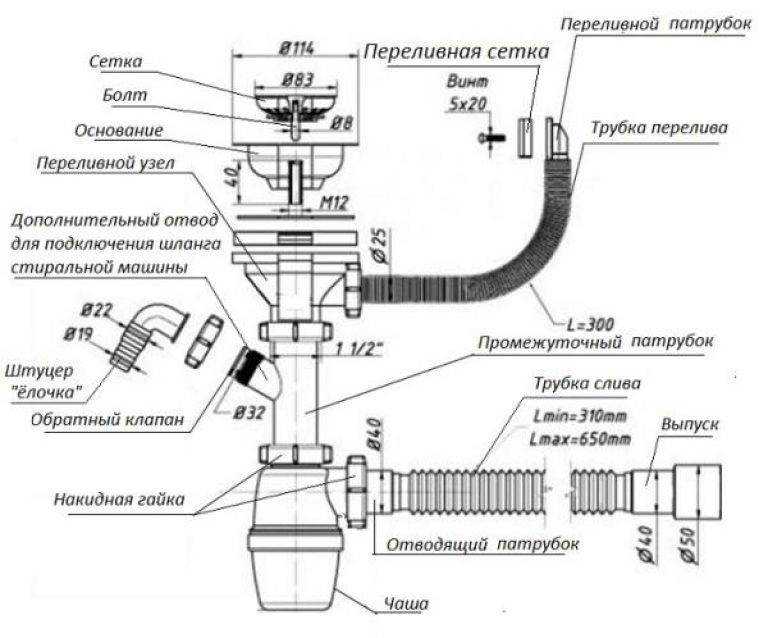

1.6 Собираем перелив
Детали:1 – конусная прокладка Ø25 мм, 2 – гайка Ø25 мм, 3 – прямоугольный перелив, 4 – трубка перелива, 5 – болт для крепления к мойке
Устанавливаем прямоугольный перелив в трубку перелива:
На другой конец трубки одеваем гайку Ø25мм и устанавливаем конусную прокладку (конусом наружу):
Трубку монтируем в отверстие в сифоне и затягиваем гайку.
Стоит сказать, что для монтажа перелива в комплекте есть две прокладки: прямая и изогнутая (соответственно под круглую и прямоугольную мойку):
Устанавливаем подходящую прокладку на перелив:
Болт используется непосредственно при монтаже перелива на мойку
1.7 Устанавливаем слив
Детали: 1 – раздвижная трубка, 2 – гайка Ø40мм, 3 – конусная прокладка Ø40 мм.
Слив представлен гибкой раздвижной трубкой, концы которой имеют разный диаметр: 40 и 50 мм.
Одеваем гайку и прокладку Ø40 мм на трубку:
Устанавливаем трубку в отверстие в сифоне и затягиваем гайку:
Сборка бутылочного сифона с переливом завершена:

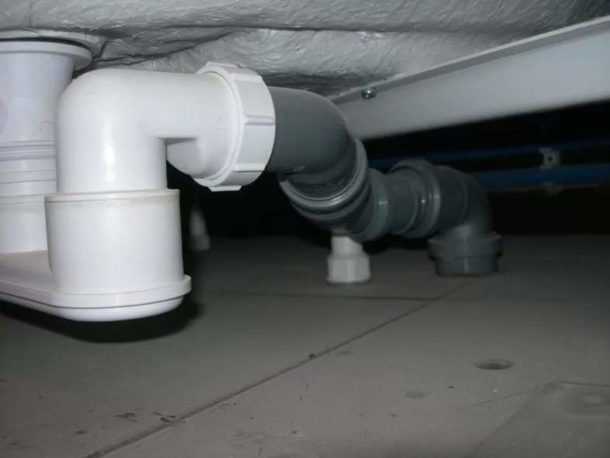

Подключение к канализации
Последний этап – соединение с канализацией. Если канализационная труба выполнена из ПВХ, используется резьбовое соединение с уплотнительной прокладкой. В случае же чугунной трубы или несовпадения диаметров придется приобрести резиновую муфту-переходник. Труба сифона должна заходить в нее минимум на 5 см, не забываем и про герметик.
После окончания сборки и затяжки всех соединений и схватывания герметика проводят испытания на протечку. Для этого наполняют ванну до тех пор, пока вода не польется через переливное отверстие. Отсутствие капель жидкости в местах соединения будет свидетельствовать о том, что сифон установлен правильно.
Сборка обычного сифона
Продаются сифоны в разобранном виде. Дорогие модели, поставляющиеся в фирменных коробках, обязательно снабжаются подробной инструкцией по сборке. Более дешевые аналоги могут ее не иметь, или же качество руководства пользователя может быть крайне низким. В этом случае установка сифона на ванну выполняется в следующем порядке:
- К накладке переливного отверстия прикрепляется цепочка, присоединенная к пробке.
- Следует убедиться, что на посадочных местах для горловин не осталось мусора или фрагментов старой прокладки.
- В отводной патрубок вкладывается резиновая прокладка, после чего этот элемент подводится снизу к сливному отверстию.
- К главному сливному отверстию прикрепляется съемное колено. С его помощью обеспечивается такая функция сифонного соединения, как создание гидрозатвора. Именно благодаря нему в квартиру не попадают неприятные запахи из канализации. Одновременно в этом колене, как в отстойнике, накапливается мусор, поэтому придется периодически производить его очистку.
- В другой конец колена вставляется переходник, соединяющий устройство с канализацией. Соединяются все эти части пластиковыми гайками, под которые подкладываются конусные прокладки.
Немного о сифонах: принцип работы, типы и виды
Прежде, чем начинать разбираться, как собрать сифон для раковины, следует выяснить, что же это такое и как это нехитрое устройство работает, а также понять, какие типы и виды подобных приспособлений бывают. Еще не так давно, люди просто делали специальное колено на трубе, в котором постоянно стояла вода, что и служило надежной защитой от проникновения опасных газов в помещение.
Важно
Любой современный человек должен понимать, что те газы, которые образовываются и постоянно накапливаются в канализации, могут не только неприятно пахнуть, но также оказаться токсичными и взрывоопасными. Если бы слив раковины напрямую соединялся с канализацией, тогда все люди, находящиеся в помещении, находились бы в потенциальной опасности. Именно для того, чтобы оградить человека от подобных рисков, был придуман гидрозаслон, что и образуется внутри современных сифонов, не пропуская ядовитые миазмы внутрь дома или квартиры.
Сегодня большинство сантехнических приборов, к примеру, умывальников, унитазов, писсуаров и прочего, уже с завода оснащаются специальными гидрозатворами, потому выносных приспособлений при их установке не требуется
Тем не менее важно разобраться, как же правильно собрать сифон для раковины в ванной или на кухне, чтобы он правильно выполнял свою функцию
При неисправности сифона, неверной его установке или долгом отсутствии хозяев квартиры, вода из гидрозатвора может испариться
Это может привести не только к неприятному запаху, но даже к возгораниям, потому следует четко следить за тем, чтобы сифоны были правильно установлены, а также меры предосторожности были приняты, как положено, прежде чем вы надолго покинете свой дом. Для этого достаточно заткнуть сливы мокрой ветошью, а еще лучше, налить в каждое отверстие, включая унитаз, немного растительного масла, что предотвратит быстрое испарение жидкости
Типы и виды сифонов
Раньше вариантов было немного, потому в большинстве зданий устанавливались сифоны или просто колена с гидрозаслоном, изготовленные из чугуна, а в домах побогаче – из латуни или меди. Современный мир дал людям полимеры, которые прекрасно справляются со своей функциональной задачей, а кроме того, еще и просты в сборке и разборке, но и другие материалы на рынке имеют место.
- Наиболее дорогими и качественными считаются латунные сифоны для раковин. Обычно они покрываются блестящим хромом, чтобы уберечь металл от окисления. Кроме внешнего вида, особых преимуществ такое оборудование не имеет.
- Чугунные колена еще используются в домах старой постройки, они дешевы, прочны и надежны, но настолько тяжелы, громоздки и некрасивы, что люди стараются сменить их как можно скорее.
- Самыми доступными являются ПВХ-сифоны, изготовленные из высококачественного, легкого и прочного полиизопропилена, полипропилена или полихлорвинила. Такой сифон верой и правдой прослужит от пяти, до семи лет, а это немало, в особенности при учете действительно низкой стоимость изделия.
Так как полимерные изделия являются наиболее распространенными, а их эстетический вид не играет большой роли, так как обычно закрывается декоративными панелями или иными предметами интерьера, речь в нашей статье пойдет именно о них. Причем они могут быть с единственным и двойным сливом, специальным устройством, ограничивающим перелив, а также с иными конструкторскими усовершенствованиями. Все это нужно учесть еще до покупки, потому не помешает все же проконсультироваться со специалистами.
Виды сифонов
Помимо вышеописанной классификации сифоны также различаются также по типу конструкции. Самые популярные из них модели трубчатого типа, вариация с колбой, сифон-гофра, а также плоская модель.
Сифон трубчатого типа
Сифон трубчатого типа, иначе называющийся – сифон коленной конфигурации. В данной модели основная часть изделия – это труба, металлическая или пластиковая, помещающаяся между канализацией и стоком ванны. Во время слива вода стекает вниз, а затем поднимается обратно наверх по первому изгибу. А потом спускается в канализацию по второму. С помощью этой воды в конструкция как раз создается гидрозатвор, благодаря которому неприятные запахи из канализации не проникают в помещение ванной комнаты. Как правило, такие сифоны довольно большие, поэтому их не очень удобно обслуживать, а чистка выполняется только в случае серьезных засорений.
С колбой
Сифон с колбой, иначе называющийся ещё бутылочным, обязан своему названию тем, что по своей форме напоминает бутылку или колбу. Внизу такого изделия есть некий отстойник, благодаря которому из сифона легко извлекать мелкие инородные частицы, попадающие в канализацию в момент слива. Достаточно всего лишь открутить крышку, которая находится внизу отстойника. Гидрозатвор здесь находится в нижней части колбы. В центре располагается выходная труба, чаще всего это пластиковая трубка гофрированного вида. Данная модель является одной из самых удобных в обслуживании. В случае засорения достаточно просто снять сифон, раскрутить его и вымыть.
Плоский сифон
Плоский сифон Ничем не отличается от обычного за исключением приплюснутой конструкции. Он имеет те же ответвления и сливы, как и стандартный вариант. В сущности это плоская трубка из пластика. Основная часть плоского сифона выполнена горизонтально, но таким образом, чтобы обеспечить создание гидрозатвора. Данная модель будет удобна в небольших пространствах. Плоский сифон довольно прост в обслуживании. Для чистки достаточно снять некоторые части.
Сифон-гофра
Представляет собой просто гофрированную трубку, изогнутую в форме латинской буквы “S”. В этом изгибе создается гидрозатвор. Такая трубка крепится к стоку при помощи хомута. Данный вариант подвижен, однако при засорении его проще заменить, чем прочистить.
