Выбор шага и другие нюансы в покрытии пола

Делая все своими руками, многие не уделяют расстоянию между лагами большого внимания. Можно сделать проект помещения, рассчитать количество бетона, дерева и других изделий.

Логично, что если чистовая часть будет весьма надежной, то и укладку лаг можно провести и с большим шагом.

Что же делать, если доски слишком тонкие для пола? Тонкими считаются изделия, которые имеют толщину меньше 20 миллиметров. В таком случае шаг нужно брать равным 30-40 сантиметрам.

Часто в доме берут доски толщиной 5 сантиметров, а расстояние шага – 80 сантиметров.

В каком бы доме, и какой бы не был фундамент, крепление лаг возможно только на очищенной, подготовленной и обработанной грунтовкой поверхности.

Если вы хотите сделать в доме достаточную звукоизоляцию, тут мало будет высокого забора (снижающего шум улицы) и толстых окон, также важно сделать звукоизоляцию пола. В качестве материала можно использовать песок, ДВП, остатки деревянных изделий в виде стружки и так далее

В качестве материала можно использовать песок, ДВП, остатки деревянных изделий в виде стружки и так далее.

Уже после укладки всех слоев своими руками, в том числе и утеплителя, и установки лаг, крайне важно проверить, ровным ли получился пол. Ведь в противном случае пол в доме будет искривленным, а исправить это будет тяжело

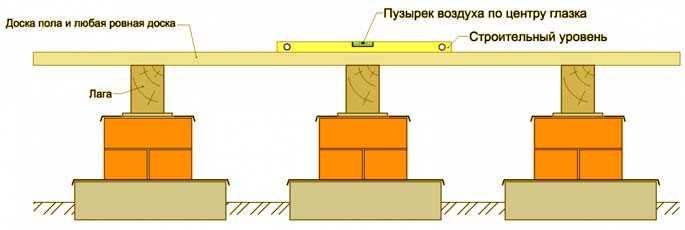

Лаги позволяют выровнять и перекошенный ленточный фундамент

Ведь в противном случае пол в доме будет искривленным, а исправить это будет тяжело. Лаги позволяют выровнять и перекошенный ленточный фундамент.

Необходимо просто досыпать песок под конструкцию стропил. С этим процессом можно ознакомиться на видео и выполнить работу своими руками.

Ламинат на ровной поверхности ложится идеально, не давая брусу проседать.

Лучше заранее подготовить все инструменты.

Понадобятся:

уровень;
правило;
лобзик;
топор;
перфоратор;
дрель;
гаечные ключи;
гвозди;
шурупы;
материал, который будет применяться в качестве утеплителя;
сами лаги и доски для пола.

Также, если речь идет о конструкции забора, то необходимо отталкиваться от его высоты. Так, для среднего забора обычно подходит расстояние метр или полтора между лагами и примерно полметра от земли.

Если делать ограждение для террасной площадки при стандартной обвязке, то тут сама высота забора может составлять полметра. Поэтому правильно будет сделать только одну лагу вместо двух стропил.

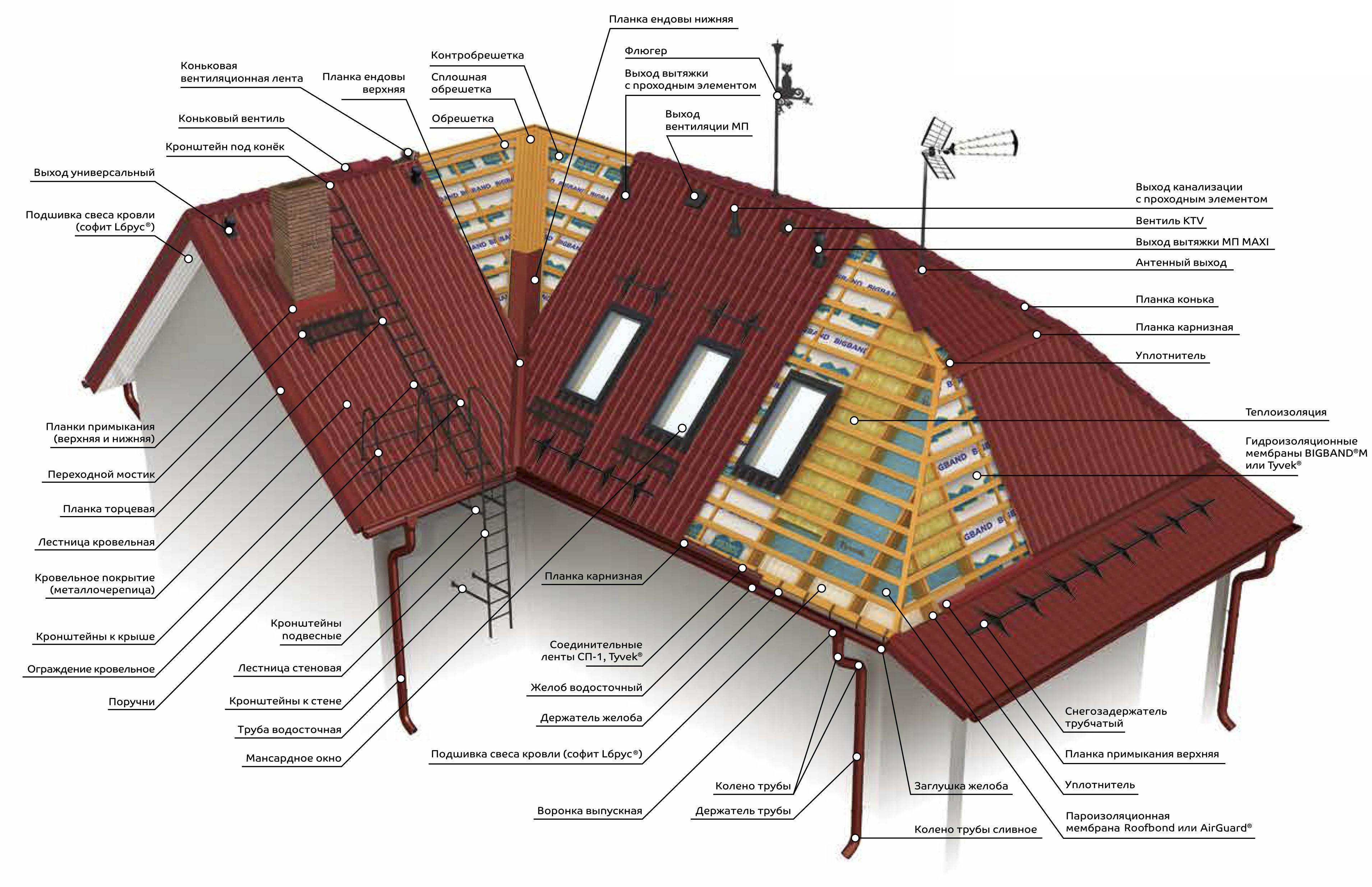

Расчет и установка лаг и стропил

Расчет и установка лаг и стропил являются важным этапом при строительстве крыши. Они играют ключевую роль в создании прочной и устойчивой конструкции, а также определяют форму и наклон крыши.

Перед началом расчета и установки лаг и стропил необходимо учесть несколько факторов:

Нагрузки. Изначально необходимо определить максимальную нагрузку, которую сможет выдержать кровля. Для этого учитываются снеговые и ветровые нагрузки, а также возможное накопление ледяных образований.
Материалы. Выбор материалов для лаг и стропил зависит от предполагаемого времени эксплуатации, климатических условий и стиля крыши. Деревянные или металлические конструкции имеют свои преимущества и недостатки, и выбор должен быть обоснованным и рациональным.
Размер и расстояние. Определение размера и расстояния между лагами и стропилами также является очень важным этапом. Здесь необходимо учесть не только длину и ширину крыши, но и предполагаемую нагрузку, которую будут нести лаги и стропила.

После учета указанных факторов можно приступить к расчету и установке лаг и стропил. Один из популярных способов расчета — использование таблиц и формул для определения необходимого размера и расстояния между элементами. При этом также учитываются параметры материала, нагрузки и другие факторы.

Установка лаг и стропил начинается с монтажа вертикальных стропил и горизонтальных лаг. После этого с помощью крепежных элементов, таких как саморезы или гвозди, закрепляются взаимосвязанные элементы конструкции. Установка производится с учетом предварительно определенного расстояния между лагами и стропилами.

Важно помнить, что расчет и установка лаг и стропил — это ответственный процесс, который требует определенных знаний и навыков. Поэтому рекомендуется обращаться к специалистам или использовать проверенные методики и руководства для обеспечения надежности и безопасности кровли

Доставка и хранение стропильных конструкций

Сейчас в строительстве всё чаще применяют готовые стропильные конструкции, изготовленные в заводских условиях. Сборные несущие элементы деревянных конструкций поставляются предприятием-изготовителем на строительную площадку комплектно, вместе с ограждающими конструкциями, кровельными материалами и всеми деталями, необходимыми для выполнения проектных соединений — накладками, крепежными болтами, затяжками, подвесками, стяжными муфтами, элементами связей и т. п., обеспечивающими возможность монтажа объекта захватками с устройством кровли.

При выполнении работ по складированию, перевозке, хранению и монтажу деревянных конструкций следует учитывать их специфические особенности:

необходимость защиты от длительных атмосферных воздействий, в связи с чем, при производстве работ следует предусматривать, как правило, монтаж здания по захваткам, включающий последовательное возведение несущих конструкций, ограждающих конструкций и кровли в короткий срок
минимально возможное число операций по кантовке и перекладыванию деревянных конструкций в процессе погрузки, выгрузки и монтажа

Конструкции или их элементы, обработанные огнезащитными составами на основе солей, следует хранить в условиях, предотвращающих конструкции от увлажнения и вымывания солей. Несущие деревянные конструкции надлежит монтировать в максимально укрупненном виде: в виде полурам, полностью собранных ферм, секций или блоков, включая покрытия и кровлю.

Укрупнительную сборку деревянных конструкций с затяжкой необходимо производить только в вертикальном положении, без затяжки — в горизонтальном положении. К монтажу конструкций в сборных элементах следует приступать только после подтяжки всех металлических соединений и устранения дефектов, возникающих при транспортировании и хранении.

При контакте деревянных конструкций с кирпичной кладкой, монолитным бетоном и т.п. до начала монтажа необходимо выполнить предусмотренные проектом изоляционные работы.

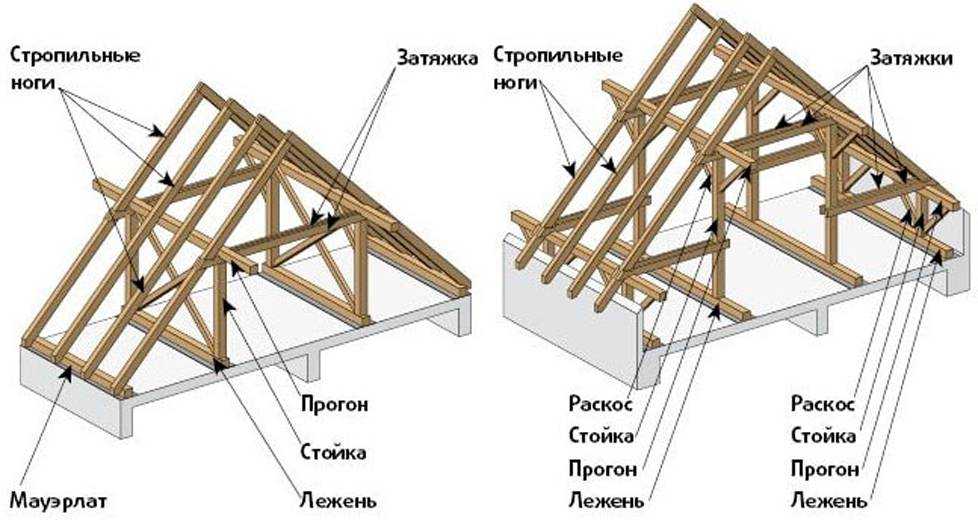

Стропила: назначение и применение

Назначение стропил:

Стропила обеспечивают необходимую прочность и жесткость крыши. Они распределяют нагрузки от собственного веса кровли, снега, ветра и других внешних факторов на все элементы каркаса.
Стропила служат для создания необходимого уклона кровли, что обеспечивает сток воды и снижает вероятность накопления влаги на поверхности крыши.
Стропила позволяют создать пространство для утепления и гидроизоляции крыши. Они образуют внутреннюю часть каркаса, на которую укладывается утеплитель и гидроизоляционная мембрана.
Стропила выполняют функцию поддержки кровельного покрытия. Они создают основу для укладки кровельных материалов и обеспечивают их надежное крепление.

Применение стропил:

Стропила используются при строительстве различных типов крыш, включая скатные и плоские кровли. Они применяются как в жилых, так и в промышленных и общественных зданиях. В зависимости от размеров и конструкции здания, стропила могут быть выполнены из дерева, металла или других материалов.

На сегодняшний день существует большое разнообразие форм и типов стропил, что позволяет выбрать оптимальное решение для каждого конкретного случая

Важно выбрать правильные размеры и расстояния между стропилами, чтобы обеспечить необходимую прочность и надежность кровли

Железобетонные балки

Железобетонные балки сейчас широко применяются при возведении каркасных конструкций, в частности, зданий высотой больше одного этажа. Конструктивно они обеспечивают возможность всей конструкции выдерживать большие значения изгибающих моментов. Балочные перекрытия устраиваются на пролетах шириной более 3 м и укладываются на стены на расстоянии не менее 130-150 см друг от друга. Потом соединяются с арматурой плитного перекрытия. Толщина опоры – не менее 22 см. Широко применяются при возведении объектов торговли, развлекательного и промышленного назначения.

https://youtube.com/watch?v=CJJy3veQcFA

Сборка стропил из круглого леса

При смене элементов деревянных стропил размеры сечения стропил принимают в соответствии с типовым решением или проектом. Стропила рассчитываются с учетом нормативной нагрузки на перекрытие в пределах 150 кг/м2.

Для изготовления деревянных конструкций следует применять древесину преимущественно хвойных пород.

Древесину твердых лиственных пород следует использовать для нагелей, подушек и других ответственных деталей.

Элементы перекрытия и стропил обычно изготавливаются из пиломатериалов хвойных пород II-ой категории с влажностью не более 20%.

Деревянные подкладки (подушки), на которые устанавливаются опорные части несущих конструкций, следует изготовлять из антисептированной древесины преимущественно лиственных пород.

Металлические накладки в соединениях конструкций, эксплуатируемых в условиях, где возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Опирание несущих деревянных конструкций на каменные стены, стальные и железобетонные колонны и другие элементы конструкций из более теплопроводных материалов (при непосредственном их контакте) следует осуществлять через гидроизоляционные прокладки.

При смене сгнившего конца стропильной ноги ставят одну или две боковые накладки, вставляя вместо сгнившего конца новый элемент, и крепят эти детали к оставшейся конструкции накладками и болтами (или ставят металлические протезы).

На участке повреждения стропильной ноги кровлю и обрешетку разбирают. Сгнивший конец выпиливают после временного укрепления оставшейся конструкции.

До прикрепления к стропильной ноге заменяемой детали (накладки, вставки, протеза и т.д.) эту деталь врубают в мауэрлат или готовят опору для протеза.

Соединения элементов несущих деревянных конструкций должны обеспечивать надежную жесткость и прочность конструкций и деталей крыши.

Рабочие плоскости сжатых стыков и врубок необходимо тщательно приторцовывать и погонять одну к другой путем пропила. Местные неплотности в стыках составных элементов несущих конструкций не должны превышать 1 мм. Наличие сквозных щелей не допускается.

Глубина врубок может отличаться от проектной не более чем на 2 мм.

Внимание! Сквозные щели независимо от их величины не допускаются. Заполнение неплотностей (зазоров) в стыках и врубах клиньями, металлическими пластинами и т

п. не допускаются.

Сборку крыши выполняют после выполнения подготовительных работ по изготовлению деталей крыши и разметки плоскости покрытия для расстановки и крепления несущих конструкций крыши.

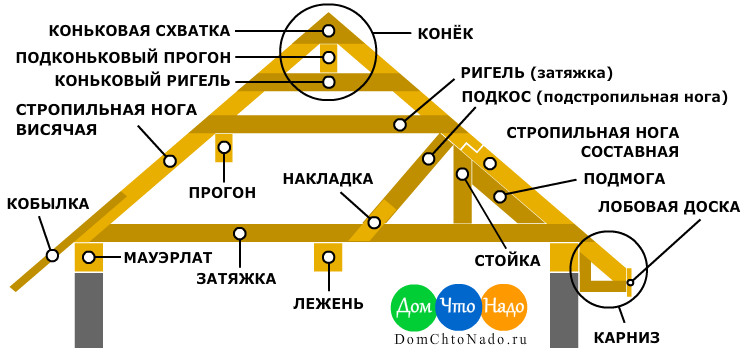

Для выполнения работ по изготовлению стропильных ферм необходим шаблон (или боек). Как его изготовить? Для этого необходимо:

выбрать рядом с домом ровную площадку
выполнить окантовку бойка по размеру сборки стропил
нарезать лаги и соединить их с окантовкой бойка
нарезать по размеру бойка доски и уложить их по лагам бойка
выполнить пригонку и пришивку гвоздями площадки бойка
изготовить шаблон под размеры стропил и прикрепить его к бойку
теперь можно (пилить, строгать, сверлить отверстия и т.п.) изготавливать стропильные фермы по шаблону

Подготовительные работы по заготовке элементов стропил из бревен:

поперечное перепиливание деталей ферм по размерам
разметка длины деталей и врубок
изготовление сопряжений (за исключением сопряжений стропил с мауэрлатами)
контрольная сборка стропил на бойке

После выполнения подготовительных работ по изготовлению деталей крыши и разметки плоскости покрытия для расстановки и крепления несущих конструкций крыши по осям стен дома выполняют сборку крыши.

Временные крепления разбирают после проверки качества выполненных работ.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце

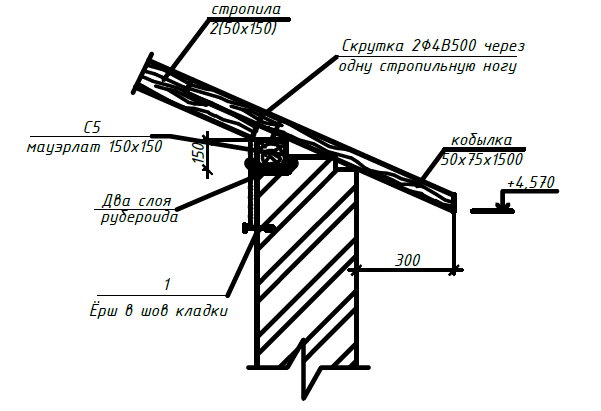

Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется. Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

Шаг 1.
Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2.
Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Шаг 3.
Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

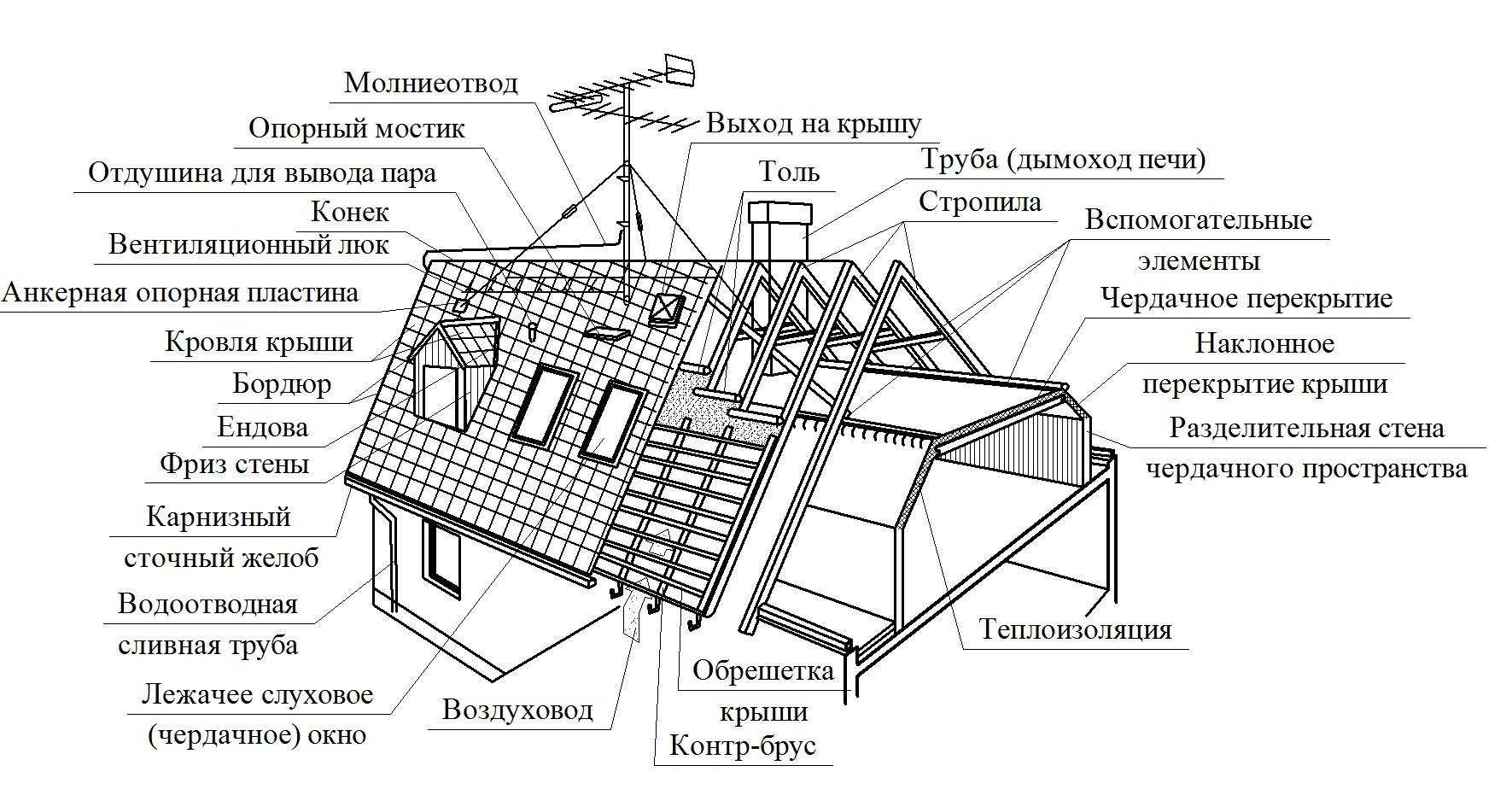

Применение лагов и стропил в строительстве

Лаги и стропилы – это ключевые элементы в строительстве кровли и потолка. Они обладают не только поддерживающей функцией, но и являются основой для укладки кровельного материала или присоединения потолочных панелей.

Лаги – это горизонтальные деревянные балки, укладываемые параллельно друг другу и лежащие на стропилах. Они выполняют несколько функций:

Поддержка кровельного материала. Лаги служат основанием для укладки кровельных покрытий, таких как ондулин, металлочерепица или черепица. Они обеспечивают прочную и стабильную основу, на которой укладывается кровельный материал.

Распределение нагрузки. Лаги позволяют равномерно распределить нагрузку от кровельного покрытия на стропила, создавая более прочную и устойчивую конструкцию

Это особенно важно для кровли в зонах с сильными ветрами, снегопадами или другими климатическими условиями.

Усиление стропил. Лаги могут использоваться для усиления стропил, особенно если они сделаны из тонких материалов, таких как металл или пластик

Лаги помогут предотвратить их прогиб и обеспечат дополнительную поддержку для стропил.

Стропила – это наклонные деревянные балки, которые соединяются с верхними частями стен или столбов и служат опорой для лаг. Они выполняют следующие функции:

Поддержка кровельной конструкции. Стропила являются основной поддержкой для кровельной конструкции. Они создают скаты крыши, необходимые для отвода воды и создания правильного уклона кровли.
Защита от прогиба. Стропила укрепляют конструкцию и помогают предотвратить ее прогиб. Они распределяют нагрузку от кровли на всю конструкцию здания, обеспечивая ее прочность и стабильность.
Создание пространства под кровлей. Стропила создают пространство под кровлей, которое можно использовать для хранения или установки систем отопления, вентиляции, электроснабжения и других коммуникаций.

Лаги и стропила являются неотъемлемыми элементами при строительстве кровли и потолка. Их правильное применение обеспечивает прочность, стабильность и долговечность конструкции.

Как установить лаги и стропила

Шаг 1: Подготовительные работы

Перед установкой лаг и стропил необходимо произвести следующие работы:

Очистите основу кровли от мусора и строительной пыли;
Установите гидроизоляцию на основу кровли;
Произведите маркировку, определяющую места установки лаг и стропил.

Шаг 2: Установка лаг

Лаги устанавливаются на готовую гидроизоляцию с определенным шагом. Для этого выполните следующие действия:

Закрепите лаги на нижнюю часть стропил с помощью строительных скоб или гвоздей;
С помощью строительного уровня проверьте горизонтальное положение лаг, при необходимости внесите корректировки;
Установите оставшиеся лаги с заданным шагом, отталкиваясь от уже установленных.

Шаг 3: Установка стропил

Стропила устанавливаются на лаги с определенным расстоянием между ними. Следуйте инструкциям ниже:

Закрепите стропила на лаги, используя строительные скобы или гвозди;
Проверьте вертикальное положение стропил с помощью уровня, при необходимости внесите поправки;
Установите оставшиеся стропила с заданным расстоянием между ними, опираясь на уже установленные стропила.

После установки лаг и стропил процесс строительства кровли можно продолжать укладкой кровельного материала. Не забывайте соблюдать все технические требования и рекомендации производителей материалов.

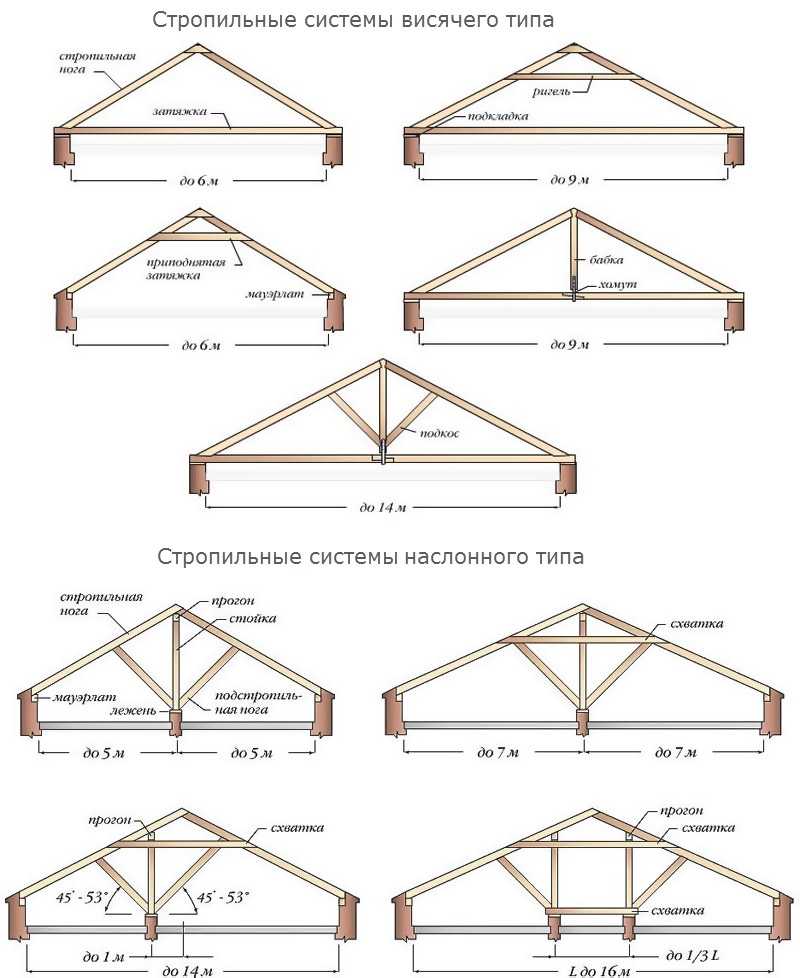

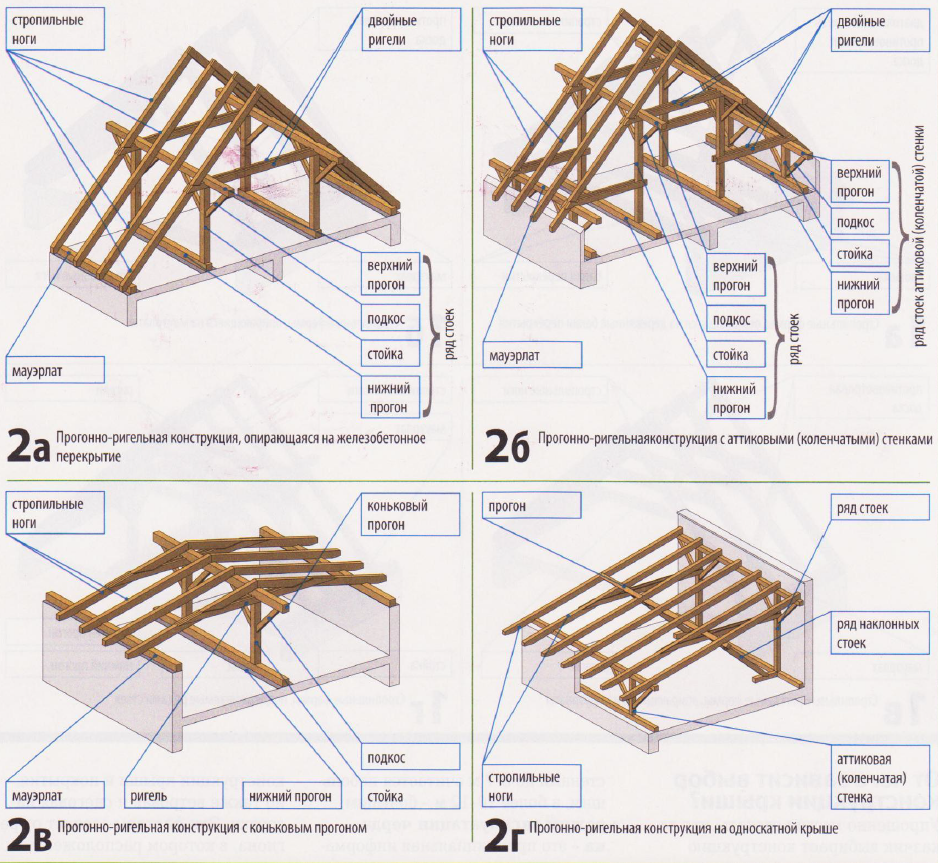

Наслонные стропила

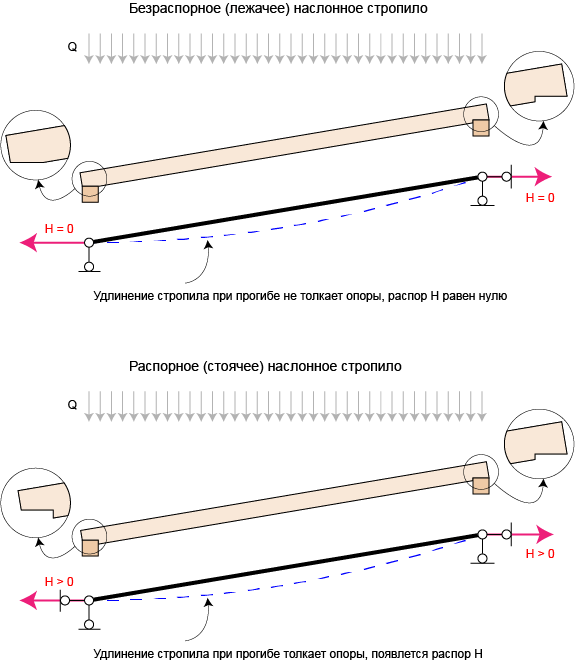

Наслонное стропило — это бревно или доска опертые на две, три или более опор. Название наслонные или насланные говорит о том, что они просто положены сверху на опоры. Их наслонили (прислонили) к подстропильным конструкциям. Насланное на опоры, это стропило просто лежит на них, давит вниз и не оказывает распора. В старых строительных учебниках такие стропила иногда называли лежачими. Очень точное название, передающее суть работы стропила. Сегодня они называются безраспорными. Если же стропило укладывается в зажим между нижней и верхней опорой, то оно называется распорным в этом случае оно передает горизонтальные нагрузки на опоры — распор. При нагружении стропило прогибается, его верх сжимается и укорачивается, а низ растягивается, удлиняется и толкает опоры. Удлинение при зажатых концах рождает горизонтальную силу — распор. В старых учебниках эти стропила называли стоячими. И на самом деле конфигурация вырубки опорных частей такого стропила позволяет его поставить.

Все калькуляторы сайта сделаны для безраспорных наслонных стропил.

Люди часто совершают ошибку рассматривая двухскатную крышу, как стропильный треугольник висячих стропил (о них ниже). На самом деле двухскатная крыша, это две односкатных соединенных вместе с общей опорой в верхней части.

Главным визуальным признаком определения наслонного стропила является наличие опор под его нижней и верхней частью. Длинные стропила для уменьшения прогиба подпирают дополнительными опорами: одной, двумя или более.

Применение лаг и стропил

Лаги и стропила являются неотъемлемыми элементами конструкции крыши. Они выполняют ряд важных функций, обеспечивая надежность и прочность всей крышевой конструкции.

Применение лаг и стропил особенно важно при строительстве крыш с каркасной конструкцией, таких как чердачные и мансардные крыши. Основное применение лаг заключается в создании основы для крепления покрытия крыши, такого как листовой материал или кровельные плиты

Лаги устанавливаются поперек стропил и обеспечивают плоскую основу для укладки кровли

Основное применение лаг заключается в создании основы для крепления покрытия крыши, такого как листовой материал или кровельные плиты. Лаги устанавливаются поперек стропил и обеспечивают плоскую основу для укладки кровли.

Стропила, в свою очередь, представляют собой горизонтальные элементы каркаса крыши. Они выполняют ряд функций:

Передача нагрузки. Стропила принимают вертикальную нагрузку от кровельного покрытия и равномерно распределяют ее на конструкцию здания.
Укрепление лаг. Стропила жестко закрепляются с лагами, образуя прочную связку, которая предотвращает их смещение.
Обеспечение опоры для кровельных материалов. На стропила крепятся элементы кровельного покрытия, такие как обрешетка или строительные плиты.

Вместе лаги и стропила образуют основу для кровельной конструкции и гарантируют ее прочность и устойчивость к различным нагрузкам и погодным условиям.

Размеры лаг и стропил должны быть правильно рассчитаны в соответствии с нагрузками, которые они будут нести

Также важно выбрать правильные материалы для их изготовления, такие как древесина высокой прочности или металлические профили

Преимущества использования лаг и стропил
Преимущества
Описание

Прочность
Лаги и стропила обеспечивают прочную основу для кровельного покрытия, способную выдерживать нагрузки и воздействие внешних факторов.
Устойчивость
Корректно установленные лаги и стропила обеспечивают стабильность крышевой конструкции, предотвращая ее деформацию и провисание.
Долговечность
Правильно подобранные и установленные лаги и стропила способны служить долгие годы без необходимости в ремонте или замене.

Важно правильно проектировать и устанавливать лаги и стропила, чтобы обеспечить надежность и долговечность крыши. Необходимо учитывать особенности конкретного проекта и рекомендации профессионалов

Конструкция и устройство лаг

Если поверхность сделана из древесины, значит, ровной поверхности будет добиться трудно. Чтобы получить максимально гладкий пол, вам следует прикреплять брусья на пол к боковым балкам. Использование данного метода не требует специальной подкладки, которая регулирует высоту брусьев. Крепить лаги необходимо на шурупы, которые должны быть длиннее ширины бруса в 2,5 раза с диаметром не менее 6 мм.

Чтобы избежать образования трещин в древесине, специалисты рекомендуют сделать отверстие в балке и лаге диаметром на 2,5 мм меньшим, чем диаметр шурупа.

При большом расстоянии между балками требуется укладка повторная, которая перпендикулярна первой кладке. Однако расстояние должно быть меньшим. Другой вариант заключается в использовании более толстых досок, предназначенных для чистового покрытия.

Если у вас бетонные перекрытия, то конструкция пола на лаги выглядит совсем иначе:

Необходимо заранее предусмотреть расположение гидроизоляции. Она обеспечит полы теплом и устойчивостью к сырости.
Следующим шагом будет расположение тепло – и шумоизоляционных слоев.
Необходима стяжка сухая или цементная.
В завершение укладываются лаги. Чистовое покрытие стелется последним делом.

Для таких работ нужны доски длиной не менее 2 м. Если не хватило и этой длины, то можно состыковать части торцами впритык

Когда лаги соединяются, вам следует учитывать одно важное обстоятельство: стыки соседних досок должны смещаться относительно друг друга на половину метра.

Брусья могут укладываться либо на стяжку, либо на гидроизоляцию. Иначе лаг будет впитывать с себя сырость, что сокращает срок его службы. Не рекомендуется делать укладку лагов на мягкий утеплитель. Постепенно вы заметите, как пол будет разрушаться, испортив чистовое перекрытие. При установке теплоизоляции можно воспользоваться досками определенной ширины, но брусья должны располагаться строго между ними. В любом другом случае работа будет напрасной и не принесет желаемого результата.

Если утеплитель длиннее брусьев, тогда подберите расположение лагов так, чтобы расстояние между ними можно было заполнить обрезками. Это весьма экономное решение, так как вам не придется покупать дополнительные лаги.

Если вы хотите укладывать брус на земляное основание, то вам следует подготовить поверхность. Сначала снимите дерн, затем рассыпьте по поверхности 5 см гравия. Завершающим этапом будет заливка пола 5 см бетона. После этого кладете гидроизоляцию, стяжку, утеплитель. Помимо этого, если вы работаете с земляным основанием, то стяжку и утеплитель можно заменить полистиролбетоном.

Теперь о расстоянии между лагами. Оно должно быть не более 40 см, чтобы нагрузка равномерно распределялась на полы.

Советы правильной укладки лаг:

Перед работой следует тщательно очистить поверхность. Также следует сделать грунтовку.
Дерево необходимо обработать специальным раствором. Можно воспользоваться антисептиком, к примеру, битумом. Делается это для того, чтобы не допустить возникновения плесени и гнили на досках.
Шумоизоляцию можно сделать из песка, ДСП или шлака.
Устанавливаются брусья исключительно по окну, щель между ними и стенами должна быть не более 4 см.
После укладки следует сверить ровность поверхности по уровню (правилу). Никаких просветов и щелей не должно быть между балками и инструментом. Если их нет, значит, вы сделали все верно. В случае если зазоры обнаружены, вам следует засыпать песка в пространство или, наоборот, убрать его.
