Принципы использования трансформатора ТН36 220 50

Трансформатор ТН36 220 50 является устройством, предназначенным для преобразования напряжения в электрической сети. Он широко используется в различных сферах, таких как промышленность, домашнее электроснабжение, транспорт и другие. Основные принципы использования данного трансформатора следующие:

Выбор правильного типа трансформатора:

Перед использованием трансформатора ТН36 220 50 необходимо убедиться, что он соответствует требованиям задачи. Различные модели трансформаторов могут иметь различные параметры, такие как мощность, напряжение и частота. Поэтому выбор трансформатора должен осуществляться в зависимости от этих параметров и требований задачи.

Правильное подключение:

Для правильного использования трансформатора ТН36 220 50 необходимо правильно подключить его к источнику питания и устройству, которое требуется питать. Неправильное подключение может привести к неисправностям и даже опасным ситуациям. Поэтому перед подключением необходимо внимательно изучить схему подключения и следовать инструкциям.

Безопасность:

При использовании трансформатора ТН36 220 50 необходимо соблюдать некоторые меры безопасности. Например, при работе с трансформатором необходимо избегать контакта с обнаженными проводами, использовать защитные перчатки и очки, а также не превышать максимально допустимую мощность трансформатора.

Обслуживание и ремонт:

Трансформатор ТН36 220 50 требует регулярного обслуживания и периодического ремонта. Регулярное обслуживание включает в себя проверку состояния проводов и изоляции, а также очистку от грязи и пыли. При обнаружении неисправностей необходимо обратиться к специалистам для проведения ремонта.

Соблюдение принципов использования трансформатора ТН36 220 50 позволит обеспечить его надежную и безопасную работу, а также увеличит срок его службы.

Размеры трансформаторов ТН36-127/220-50 и ТН36-220-50

В трансформаторах ТН36, как и во всех накальных трансформаторах серии ТН, возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности. Для получения выходных напряжений, больших чем 6,3 Вольт, вторичные накальные обмотки можно соединять последовательно в согласном включении.

Внимание! Не у всех накальных трансформаторов серии ТН вторичные обмотки имеют одинаковое значение допустимого тока. Поэтому при последовательном включении обмоток с разными допустимыми токами ток нагрузки не должен превышать ток обмотки с наименьшим его значением

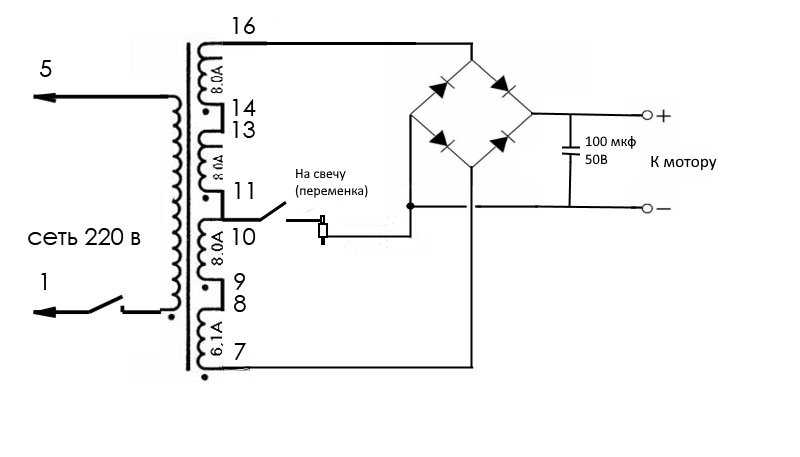

Схема подключения трансформатора ТН36 к электрической сети

Трансформатор ТН36 является одним из наиболее распространенных типов трансформаторов, используемых для преобразования напряжения в электрооборудовании. Схема его подключения к электрической сети довольно проста и требует соблюдения определенных правил безопасности.

Перед подключением трансформатора ТН36 к электрической сети, необходимо прежде всего убедиться, что все провода и элементы оборудования исправны и соответствуют требованиям безопасности. Также необходимо учитывать параметры электрической сети, в которую будет проводиться подключение.

Схема подключения трансформатора ТН36:

Подготовить все необходимые инструменты и материалы для установки: отвертки, провода, соединительные зажимы.
Отключить электропитание на уровне счетчика или вводного автомата.
Подключить входные провода трансформатора к клеммам ввода электрической сети. Входные клеммы трансформатора обычно обозначены буквами L1, L2, L3.
Изолировать соединения и зафиксировать их, чтобы предотвратить случайное разъединение.
Подключить выходные провода трансформатора к клеммам потребителя. Выходные клеммы трансформатора обычно обозначены буквами U1, U2, U3.
Проверить надежность всех соединений, убедиться, что провода правильно зафиксированы и не имеют видимых повреждений.

Важно помнить, что подключение трансформатора ТН36 к электрической сети должно выполняться лицом, обладающим соответствующими знаниями и навыками электромонтажа. В случае неуверенности или отсутствия опыта, лучше обратиться к профессионалам

Трансформатор ТН-36

Трансформатор ТН-36 питания однофазный низковольтный накальный предназначен для работы в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах при питании от промышленной сети переменного тока.

Трансформатор ТН-36-220-50 имеют одну первичную обмотку и такую же нумерацию выводов, как и трансформаторы ТН36-127/220-50, имеющие возможность подключения к сетям 127 Вольт и 220 Вольт. В отличие от трансформаторов ТН36-127/220-50 у трансформаторов ТН36-220-50 сетевая обмотка не имеет многочисленных отводов.

Электрические параметры, габаритные и установочные размеры и масса трансформаторов ТН36 на 220 В точно такие же, как у соответствующих трансформаторов ТН36, рассчитанных на подключение к обоим стандартам сети 127 и 220 Вольт.

Подключение трансформаторов ТН36-127/220 к сети 127 Вольт

Соединить между собой выводы 1 и 4, а также 3 и 6. Напряжение 127 Вольт подается на выводы 1 и 3.

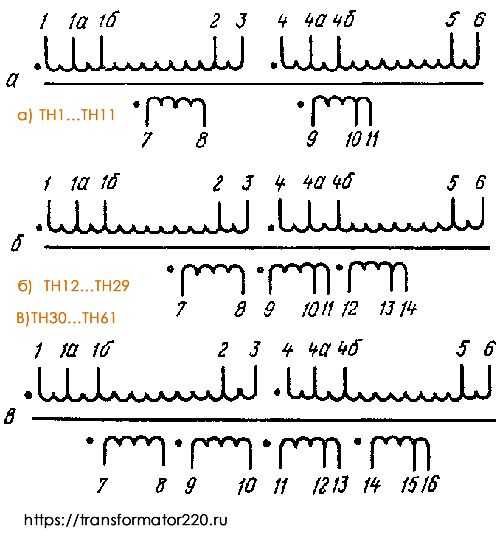

Рис.1 — Электрическая принципиальная схема накального трансформатора ТН36-127/220-50

Подключение трансформатора ТН36-127/220 к сети 220 Вольт

Соединить между собой выводы 2 и 4. Напряжение 220 вольт подается на выводы 1 и 5.

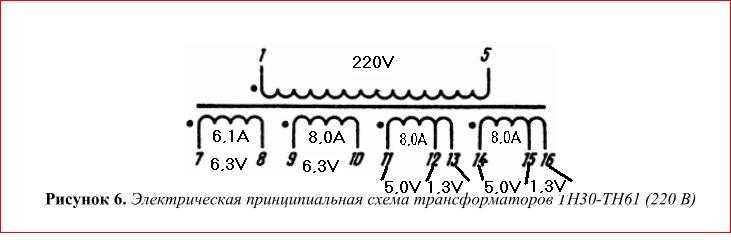

Рис.2 — Электрическая принципиальная схема накального трансформатора ТН36-220-50

Трансформатор ТН-36-127/220-50

Трансформаторы ТН36 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТН36-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН36 на 220 В такие же, как у соответствующих трансформаторов ТН36 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТН36 на 127/220 В составляют:

между выводами 1 и 1а, 4 и 4а — 3,2 В;
между выводами 1 и 1б, 4 и 4б — 6,3 В;
между выводами 1 и 2, 4 и 5 — 110 В;
между выводами 1 и 3, 4 и 6 — 127 В.

При использовании трансформаторов ТН36-127/220 на 127 В необходимо:

При использовании трансформаторов ТН36-127/220 на 220 В необходимо:

В трансформаторах ТН36 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.

Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.

Принцип работы трансформатора ТН36 220 50

Трансформатор ТН36 220 50 является электрическим устройством, предназначенным для преобразования электрической энергии. Он состоит из двух обмоток – первичной и вторичной, которые намотаны на общий магнитопровод.

Принцип работы трансформатора основан на явлении электромагнитной индукции. Когда через первичную обмотку пропускается переменный ток, вторичная обмотка создает электромагнитное поле, которое в свою очередь индуцирует в ней переменную ЭДС.

Основными характеристиками трансформатора ТН36 220 50 являются:

Номинальное напряжение первичной обмотки – 220 В
Номинальное напряжение вторичной обмотки – 36 В
Частота переменного тока – 50 Гц

Для правильной работы трансформатора, необходимо учесть следующие моменты:

Напряжение на входе должно соответствовать номинальному напряжению первичной обмотки (220 В).
Нагрузка должна быть подключена к вторичной обмотке.
Соблюдать мощность трансформатора, чтобы не превышать допустимый предел.

Важно отметить, что трансформатор ТН36 220 50 может использоваться для различных целей, например, для питания низковольтных устройств или в качестве части системы электроснабжения в домах, офисах и промышленных объектах

Описание трансформатора ТН36 220 50

Трансформатор ТН36 220 50 — это устройство, предназначенное для изменения электрического напряжения. Он может преобразовывать напряжение сети 220 Вольт переменного тока частотой 50 Герц в другое значение, необходимое для работы различных электрических устройств.

Основные характеристики трансформатора ТН36 220 50:

Номинальная мощность: 36 ВА
Входное напряжение: 220 Вольт переменного тока
Выходное напряжение: зависит от конкретной модели трансформатора
Частота: 50 Герц
Тип: однофазный
Степень защиты: IP20
Температурный режим: от -10 до +40 градусов Цельсия

Трансформатор ТН36 220 50 обычно используется для питания электронной аппаратуры с низкими мощностями, такой как электрические шунты, радиоприемники, светодиодные лампы и другие устройства с низким потреблением энергии. Также он может быть использован в некоторых производственных и бытовых целях.

Схема подключения трансформатора ТН36 220 50 довольно проста. На вход трансформатора подается сетевое напряжение 220 Вольт, а на выходе получается требуемое напряжение. Для безопасности используйте качественные провода и устройства защиты от перегрузок и короткого замыкания.

Использование трансформатора ТН36 220 50 требует соблюдения некоторых принципов и правил:

Не подключайте трансформатор к сети с напряжением, отличным от указанного в его технических характеристиках.
При подключении обратите внимание на правильность соединения проводов и наличие заземления.
Не допускайте перегрузки трансформатора, следите за его рабочей мощностью и выходным током.
Регулярно проверяйте состояние трансформатора и его электрических компонентов, при необходимости профессиональный ремонт.
Не разбирайте трансформатор без необходимости и не выполняйте самостоятельный ремонт, если вы не обладаете соответствующими навыками и знаниями.

При правильном использовании трансформатора ТН36 220 50 он будет служить надежно и долго, обеспечивая стабильное электропитание для вашей электроники.

Схема подключения трансформатора ТН36 220 50

Трансформатор ТН36 220 50 является одним из наиболее распространенных типов трансформаторов в современной электротехнике. Он применяется для преобразования напряжения в электрических цепях и предоставляет электрическую изоляцию между источником питания и потребителями электроэнергии.

Схема подключения трансформатора ТН36 220 50 довольно проста и состоит из следующих основных элементов:

Входной обмотки, которая подключается к источнику питания.
Выходной обмотки, которая подключается к потребителям электроэнергии.
Магнитной цепи, состоящей из сердечника и обмоток.

Входная обмотка трансформатора ТН36 220 50 подключается к источнику питания с напряжением 220 Вольт и частотой 50 Герц. Это обмотка, через которую в трансформаторе протекает первичный ток.

Выходная обмотка трансформатора ТН36 220 50 подключается к потребителям электроэнергии. Это обмотка, через которую в трансформаторе протекает вторичный ток и по которой потребители получают преобразованное напряжение.

Магнитная цепь трансформатора ТН36 220 50 состоит из сердечника и обмоток. Сердечник обеспечивает магнитное поле, которое позволяет передавать энергию от входной обмотки к выходной обмотке. Обмотки, в свою очередь, создают электромагнитное поле, которое обеспечивает преобразование напряжения.

При подключении трансформатора ТН36 220 50 необходимо соблюдать следующие основные принципы:

Правильно определить полярность обмоток, чтобы напряжение на выходе трансформатора было нужной полярности.
Обязательно использовать защитные элементы, такие как предохранители или автоматические выключатели, для предотвращения перегрузки трансформатора и возможных аварий.
Подключение трансформатора к силовой сети должно выполняться только опытными электротехниками с соблюдением всех правил электробезопасности.

Использование трансформатора ТН36 220 50 позволяет эффективно и безопасно преобразовывать напряжение в электрических цепях

Схема подключения трансформатора ТН36 220 50 достаточно проста, но требует соблюдения определенных правил и мер предосторожности при установке и эксплуатации

Конструкция и размеры

Конструкция и размеры трансформаторов ТН с уменьшенным расходом меди не отличается от обычных трансформаторов ТН и приведены на рисунках 7 — 11 ниже и в таблице 7.

Трансформаторы типа ТН с частотой питающей сети 50 Гц изготовляются на магнитопроводах стандартизованного ряда.

Таблица 7

Габаритные и установочные размеры трансформаторов типа ТН
Типоразмер магнитопровода	Исполнение	Номер рисунка	Размеры, мм	Масса, г
A	A1	B	H	h	L	d
ШЛМ20×20 ШЛМ20×25 ШЛМ20×32	В	9 и 10	35 40 46	46	63 68 75	75	7,5	74	М4	850 950 1100
ШЛМ25×25 ШЛМ25×32 ШЛМ25×40	46 50 60	58	74 81 89	92	10	88	М5	1550 2100 2700
ШЛМ20×20 ШЛМ20×25 ШЛМ20×32	УХЛ	7 и 11	35 40 46	46	57 62 69	72	6,5	68	М4	750 850 1000
ШЛМ25×25 ШЛМ25×32 ШЛМ25×40	8	46 50 60	58	68 75 83	88	–	82	5,5	1400 1700 2100

Рис. 7 — Конструкция броневых трансформаторов типа ТН с резьбовыми втулками для крепления, исполнение УХЛ (1 — лента, 2 — магнитопровод, 3 — обойма, 4 — катушка)

Рис. 8 — Конструкция броневых трансформаторов типа ТН с отверстиями для крепления, исполнение УХЛ (1 — лента, 2 — магнитопровод, 3 — обойма, 4 — катушка)

Рис. 9 — Конструкция броневых трансформаторов типа ТН с двумя резьбовыми отверстиями для крепления, исполнение В

Рис. 10 — Конструкция броневых трансформаторов типа ТН с четырьмя резьбовыми отверстиями для крепления, исполнение В

Рис. 11 — Конструкция броневых трансформаторов типа ТН с обмотками из круглого провода, с уменьшенным расходом меди, исполнение УХЛ.

Предосторожности при использовании трансформатора ТН36 220 50

При работе с трансформатором ТН36 220 50 необходимо соблюдать определенные предосторожности, чтобы обеспечить безопасное использование и предотвратить возможные повреждения или травмы

Перед подключением трансформатора к источнику питания убедитесь, что его параметры (напряжение и частота) соответствуют требуемым значениям.
Не допускайте перегрузки трансформатора по току или по мощности. Это может привести к его перегреву или повреждению.
Установите трансформатор на ровную и горизонтальную поверхность, чтобы предотвратить его падение или перекос.
Не разбирайте и не проводите ремонтные работы на трансформаторе без необходимых навыков и знаний. Обратитесь за помощью к специалисту.
Не подвергайте трансформатор воздействию влаги, пыли, грязи или других агрессивных факторов. Это может привести к коррозии или электрическим повреждениям.
Не прикасайтесь к трансформатору мокрыми или грязными руками. Всегда держите руки сухими и чистыми при работе с электрооборудованием.
Перед перемещением или транспортировкой трансформатора убедитесь, что он отключен от источника питания.
Не подключайте или отключайте нагрузку при включенном трансформаторе. Для подключения или отключения используйте выключатель.
В случае возникновения неисправности или необычного поведения трансформатора немедленно отключите его от источника питания и обратитесь к специалисту для диагностики и устранения проблемы.

Соблюдение этих предосторожностей позволит вам использовать трансформатор ТН36 220 50 безопасно и эффективно, а также продлит его срок службы

Трансформатор ТН36-127/220-50

• Типоразмер магнитопровода — ШЛ 16×32

Наибольшие отклонения напряжений вторичных обмоток трансформаторов типа ТН, измеренные в номинальном режиме при нормальных климатических условиях, составляют ± 5% для основных обмоток.

Наибольшие отклонения напряжений вторичных обмоток трансформаторов, измеренные в условиях повышенной (+85°C) и пониженной(-60°С) температур составляют -6 + -9% для основных и -13 + -23% для компенсационных обмоток. Характер зависимостей изменения напряжения вторичных обмоток трансформаторов в режиме номинальной нагрузки от температуры окружающей среды изображен на рис. 2.

Сопротивление изоляции трансформаторов при температуре + 85°С составляет 20 МОм. При кратковременном воздействии в течение 10 суток повышенной влажности воздуха при + 40°С сопротивление изоляции для трансформаторов исполнения В 50 МОм и выше, для трансформатора исполнения УХЛ 20 МОм и выше.

Электрические параметры трансформатора ТН36-127/220-50 в номинальном режиме

Номинальная мощность
Ток первичной обмотки
Выводы Напряжение вторичной обмотки на выводах Ток вторичной обмотки на выводах 127 В 220 В 30,0 ВА 0,30 А 0,17 А 7-8 6,3 В 9-10 6,3 В 11-12 (13) 5,0 (6,3) В 14-15 (16) 5,0 (6,3) В 7-8 1,20 А 9-10 1,20 А 11-13 1,2 А 14-16 1,20 А

Условия эксплуатации.

Температура окружающей среды — от —60 до +85°С
Относительная влажность воздуха при +40°С — до 98 %
Атмосферное давление — от 5,3 до 7,7 кПа (от 400 до 790 мм рт. ст.)
Температура перегрева обмоток в нормальных условиях эксплуатации — не более +55°С
Циклическое воздействие температур — от —60 до +85°С
Вибрации в диапазоне частот от 5 до 1000 Гц с ускорением до 7,5 g
Одиночные удары с ускорением — до 500 g
Многократные удары с ускорением — до 100 g
Линейные нагрузки с ускорением — до 25 g
Срок службы — не менее 10000 ч.

Электрические схемы.

Таблица подключений к сети переменного тока 127/220 и 220 В

Типономинал трансформатора	Номинальное напряжение сети	Выводы которые нужно соединить для работы	Выводы на которые подается напряжение
ТН36 — 127/220-50	220 В	2 и 4	1 и 5
127 В	1 и 4; 3 и 6	1 и 3
ТН36 — 220-50	220 В	—	1 и 5

Таблица напряжений на отводах первичной обмотки

Отводы первичной обмотки	Напряжение на отводах первичной обмотки, В
1 и 1а; 4 и 4а	3,2
1 и 1б; 4 и 4б	6,3
1 и 2; 4 и 5	110
1 и 3; 4 и 6	127

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Трансформатор ТН36

Сердечник: ШЛ 16 х 32. Мощность: 30 Ватт. Ток первичной обмотки: 0,3/0,17 Ампер. Масса: 1,0 кг

Выпуск накальных трансформаторов ТН36 на 220 Вольт начат в 1979 году. Обозначаются они как ТН36-220-50. Трансформаторы ТН36-220-50 имеют одну первичную обмотку и такую же нумерацию выводов, как и трансформаторы ТН36-127/220-50, имеющие возможность подключения к сетям 127 Вольт и 220 Вольт. В отличие от трансформаторов ТН36-127/220-50 у трансформаторов ТН36-220-50 сетевая обмотка не имеет многочисленных отводов.

Электрические параметры трансформаторов ТН36

Выводы вторичных обмоток	Напряжение, Вольт	Допустимый ток, Ампер
7-8	6,3	1,2
9-10	6,3	1,2
11-12(13)	5(6,3)	1,2
14-15(16)	5(6,3)	1,2

Напряжения на отводах первичных обмоток трансформаторов ТН36-127/220 Вольт составляют:

Между выводами 1 и 1а, 4 и 4а — 3,2 Вольт;

Между выводами 1 и 1б, 4 и 4б — 6,3 Вольт;

Между выводами 1 и 2, 4 и 5 — 110 Вольт;

Между выводами 1 и 3, 4 и 6 — 127 Вольт.

Преимущества использования трансформатора ТН36

Надежность. Трансформатор ТН36 является надежным устройством, которое обеспечивает стабильную работу электрической сети. Он способен выдерживать значительные нагрузки и обеспечивает безопасность работы подключенных устройств.
Экономия энергии. Трансформатор ТН36 имеет высокую эффективность, что позволяет снизить потери энергии в процессе преобразования напряжения. Это позволяет сэкономить электроэнергию и снизить затраты на ее потребление.
Удобство в использовании. Трансформатор ТН36 имеет компактный размер и легкий вес, что обеспечивает удобство в его установке и использовании. Он также обладает простой и понятной схемой подключения, что позволяет быстро и легко подключать и отключать устройства.
Регулировка напряжения. Трансформатор ТН36 позволяет регулировать напряжение в электрической сети. Это позволяет удобно подстроиться под требуемые условия работы и обеспечить оптимальные условия для подключенных устройств.
Защита устройств. Трансформатор ТН36 выполняет функцию защиты подключенных устройств от повышенного или пониженного напряжения. Он способен отрегулировать напряжение до оптимального уровня и предотвратить возможные повреждения и выход из строя устройств.

Описание и область применения трансформатора ТН36

Трансформатор ТН36 — это электрическое устройство, которое используется для преобразования электрического напряжения. Он состоит из двух обмоток — первичной и вторичной, которые связаны магнитным полем и обеспечивают передачу энергии между источником и потребителем.

Трансформаторы типа ТН36 обычно используются в системах электропитания для понижения напряжения на входе оборудования. Например, они могут быть установлены в электродвигателях, светильниках, медицинских аппаратах и других электронных устройствах, которым требуется низкое напряжение.

ТН36 имеет номинальное напряжение 220 В и частоту 50 Гц. Это означает, что на входе трансформатора подается напряжение 220 В переменного тока с частотой 50 Гц, и на выходе получается пониженное напряжение, которое зависит от соотношения числа витков в первичной и вторичной обмотках. Например, если обмотка первичная имеет 200 витков, а вторичная — 20 витков, то на выходе будет получено напряжение в 10 раз меньше, т.е. 22 В.

Трансформатор ТН36 обладает рядом преимуществ, включая высокую эффективность, надежность и долговечность. Он также защищает оборудование от повышенного напряжения и помогает снизить энергопотребление. Благодаря своей компактной конструкции он легко устанавливается и подключается.

Область применения трансформатора ТН36 очень широка. Он может использоваться в различных сферах, включая промышленность, строительство, сельское хозяйство, автомобильную промышленность и даже домашнее использование. Также он находит применение в системах аудио и видео, связи, электроники и других отраслях, где требуется пониженное напряжение.
