Электропроводка под натяжным потолком своими руками (15 фото)

Варианты прокладки для различных поверхностей

Для укладки электропроводки по потолку используются следующие способы монтажа:

• открытый, когда проводка крепится сразу к потолку;
• в пластиковой или металлической гофре;
• с использованием стальных или электротехнических труб;
• посредством прокладки кабельных каналов;
• с применением изоляторов и скоб из керамики;
• закрытый, посредством штробления с последующим оштукатуриванием поверхности.

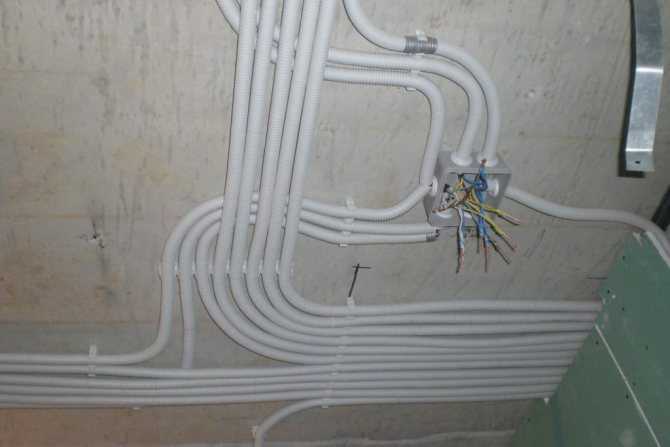

Разводка проводов по потолку в гофре При выборе способа крепления и прокладки электропроводки следует учитывать материал, из которого изготовлен потолок. Далее рассмотрим особенности монтажа для отдельных видов поверхностей.

Деревянное основание

Для монтажа электрической проводки по деревянной поверхности рекомендуется использовать защитные стальные трубы. Их диаметр подбирается в соответствии с требуемым сечением всех протягиваемых по трубе проводников. При выборе распредкоробок предпочтение следует отдать негорючим материалам (желательно металл) со степенью защиты IP65. Для повышения противопожарной безопасности рекомендуется оградить от соприкосновения жилы кабеля и внутреннюю полость коробки.

Электропроводка в доме с деревянными перекрытиями

Металлическая база

Поверхность из металла является отличным проводником электричества, поэтому следует принять повышенные меры предосторожности при монтаже проводки. Согласно действующим правилам и стандартам, прокладка проводов по рассматриваемому типу поверхности производится в электротехнических пластиковых трубах. Для создания необходимых соединений используются распределительные коробки из идентичного материала

Для создания необходимых соединений используются распределительные коробки из идентичного материала.

Также возможен вариант с укладкой электропроводки в металлических трубах, если использование электротехнического пластика невозможно из-за предписаний нормативных актов.

Электротехнические ПВХ трубы

Открытый

Указанный вариант может состоять из применения любого способа прокладки электрических проводов.

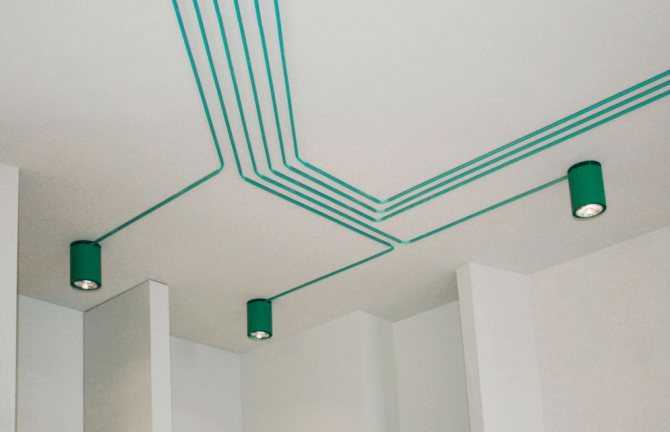

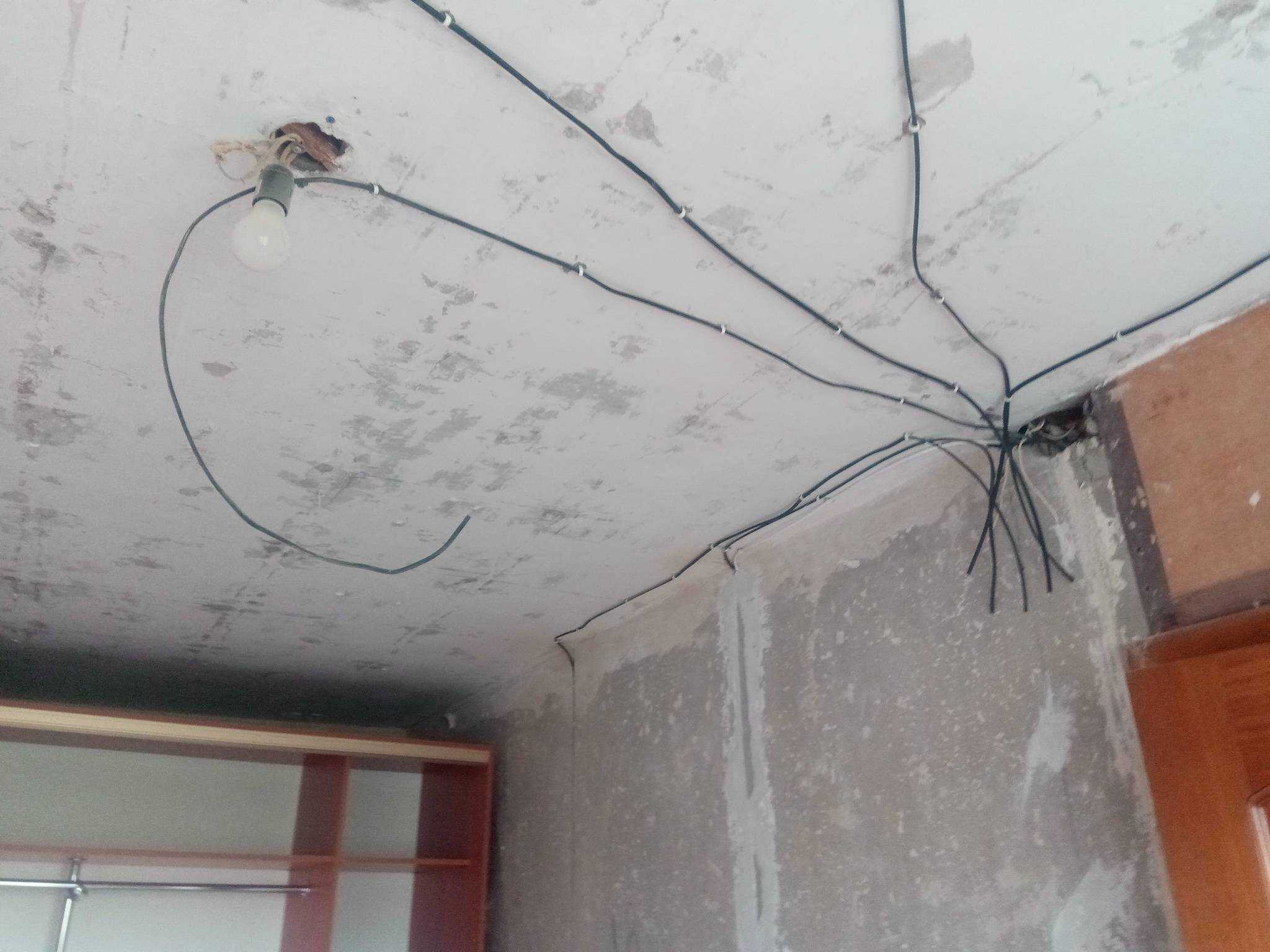

Открытая электропроводка по потолку

Скрытый

При выборе монтажа скрытой проводки по железобетонным плитам понадобится выполнить штробление. Это сопровождается выделением значительного количества пыли и строительного мусора.

Штробление потолка под проводку

Диаметр проводов и номинал защитных устройств

Одна из самых распространенных ошибок – несоответствие диаметра провода потребляемой мощности. Рост мощности бытовых приборов и их сосредоточение в одном помещении требуют соответствующего увеличения сечения проводов. Проводка, проложенная ранее, обычно имеет сечение не более 2.5 мм2, что допускает подсоединение к ней бытовых приборов с потребляемым током более 16 А. Такой ток соответствует мощности 3500 Вт. Если учесть все электроприборы приборов на современной кухне то получается:

• Электроплита;
• Электрочайник;
• Микроволновая печь;
• Холодильник;
• Тостер;
• Посудомоечная машина;
• Стиральная машина.

Список только примерный, но общая потребляемая мощность может достигать почти 10 кВт. Похожая ситуация наблюдается в ванной комнате с электрическим бойлером.

Чтобы не утруждаться в расчетах потребляемого тока, можно иметь при себе таблицу соответствия мощности и тока при нормальном напряжении:

Зависимость величины потребляемого тока от мощности электроприборов при напряжении питания 220 В
Мощность, ватт (BA)	100	300	500	700	900	1000	1200	1500	1800	2000	2500	3000	3500	4000	4500	5000	6000
Потребляемый ток, А	0,45	1,36	2,27	3,18	4,09	4,55	5,45	6,82	8,18	9,09	11,36	13,64	15,91	18,18	20,45	22,73	27,27

Таким образом, для помещений с высокой ожидаемой нагрузкой, проводка должна выполняться отдельным проводником с сечением не менее 1 мм2 на каждые 4-5 А потребляемого тока.

Отдельные участки проводки в доме требуется подключать через отдельные автоматы защиты, ток срабатывания которых должен соответствовать подключенной нагрузке. Нельзя ставить автомат с током срабатывания току всей подключенной нагрузки. Обычно все электроприборы одновременно не включаются. Здесь нужно все максимально предусмотреть и учитывать только самые вероятные комбинации включения нагрузки. Ток автомата должен выбираться из ряда стандартных значений:

1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100 А.

Если похожего в ряду нет, то берется ближайший больший по значению. Если используются плавкие предохранители старого типа (пробки), то для увеличения допустимого тока нельзя вместо штатных предохранителей использовать «жучки» из толстой проволоки. Толщина и материал плавких вставок в таких предохранителях строго нормированы в зависимости от тока и в домашних условиях выбрать подходящую замену нельзя.

«Жучок» в пробке. Пример того, что нельзя делать категорически.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом

Важно правильно выбрать не только основной вид проводов, но и сечение. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями

Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

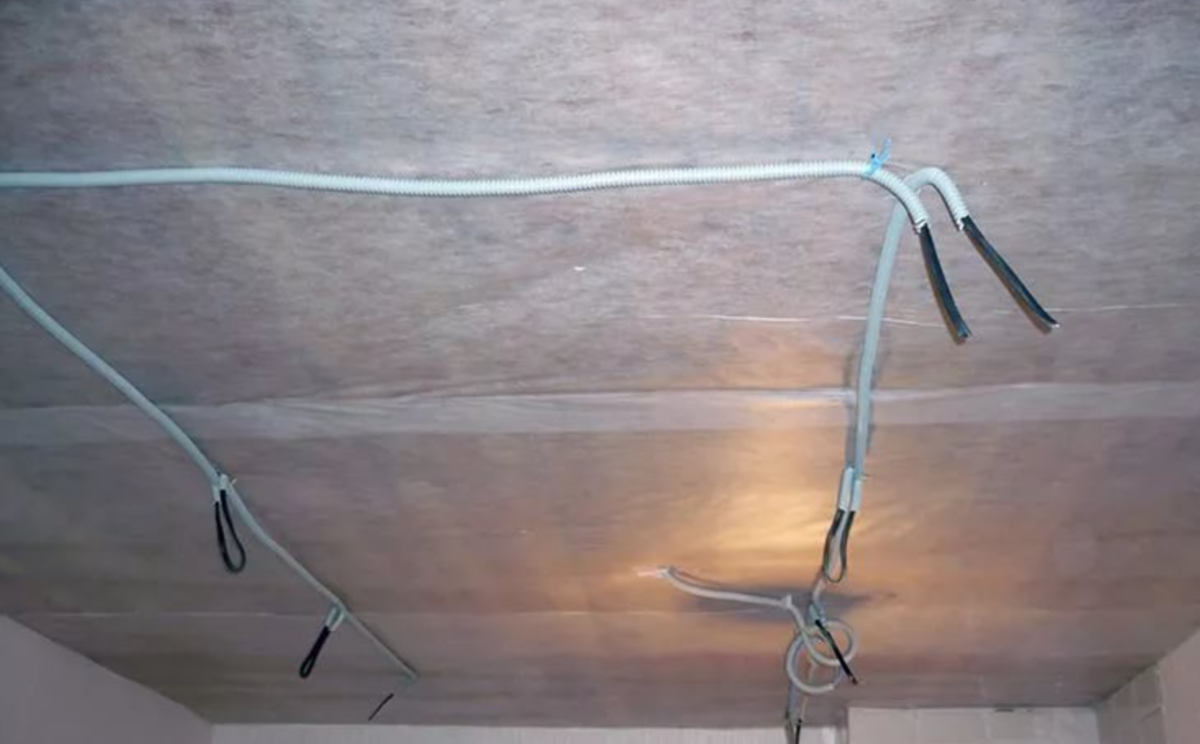

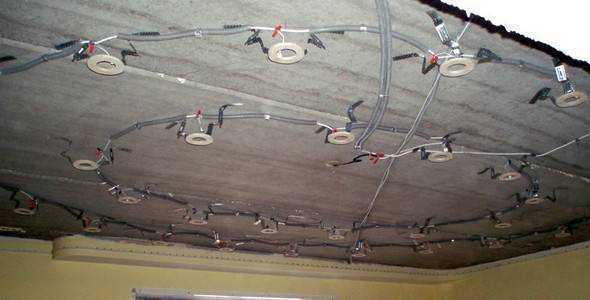

Проводка под натяжным потолком

Теперь пришло время узнать, как правильно сделать электропроводку под натяжным потолком своими руками. Вот основные этапы монтажных работ:

– Перед началом работ вам необходимо будет начертить схему проводки по потолку. Вам необходимо помнить о том, что проводка под натяжным потолком должна проходить параллельно или перпендикулярно. При размещении распределительных коробок вам необходимо обеспечить к ним доступ. Когда вы занимаетесь составлением схемы вам необходимо тщательно изучить все размещение. Если не продумать схему размещения, тогда проводка может быть неудобной.

– После проведения чертежа его необходимо перенести на поверхность потолка.

– Отверстия под дюбеля или хомуты можно сделать с помощью перфоратора. При выборе расстояния между хомутами вам необходимо помнить, что провод не должен провисать.

– Необходимо разместить распределительные коробки согласно схеме. Для размещения электропроводки под натяжным потолком все провода необходимо размещать в гофрированную трубу. Выпуск провода из гофрированной трубы должен быть не менее 15 сантиметров.

– После проведения всех работ необходимо визуально проверить правильность выполнения работ.

Особенности и безопасность монтажа

Выполняя разводку электропроводки под натяжным потолком, следует придерживаться определённых требований. Обязательно изолируйте провода после укладки. Если натяжной потолок произведён из материала, не подверженному горению, кабель закладывается в пластик.

Если проводка по потолку в квартире проводится под полотном, не исключающим возгорание, то изоляции уделите особое внимание. Тогда применяйте для проводов только трубы из металла

Хорошо подумайте, и не экономьте на качестве натяжного покрытия для потолка.

Как проложить проводку, если будут натягивать потолки, теперь понятно. Но, при работах с электричеством необходимо соблюдать безопасные правила работ:

1. выполнять монтаж разводки под натяжное полотно только перед основными ремонтными работами. Если нужен ремонт проводки, то желательно заменить её полностью;
2. под натяжные полотна монтируют проводку скрытого типа;
3. при выборе проводов, розеток, коробов, смотрите на качество всех товаров;
4. защищайте глаза очками, а руки перчатками;
5. используйте только исправные стремянки для монтажа проводки на высоте;
6. все инструменты во время монтажа, должны находиться у вас в сумке, чтобы не спускаться с лестницы каждый раз.

Распределительная коробка обычно устанавливается в месте ответвления кабеля к выключателю. При отсутствии такой возможности, закрепите её как можно ближе.

Важный момент: при установке большего количества распределительных коробок, монтаж разводки становится намного проще. А при неисправности у вас всегда будет доступ к повреждённому участку.

Выбирайте заранее, на какой высоте будут расположены выключатели. Здесь трудно дать совет, главное, чтобы вам было удобно.

Грамотно установленная, скрытая проводка, долговечная и безопасная при эксплуатации. Ей можно монтировать даже в помещениях с повышенной влажностью.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Шаг 1: Просверлите отверстия в потолке

Перед началом установки кабеля через натяжной потолок, необходимо правильно просверлить отверстия в потолке. Это позволит вам прокладывать кабель без повреждения потолочного материала и сохранения его эстетического вида.

Для сверления отверстий в натяжном потолке, потребуется следующий инструмент:

• Дрель с патроном для сверления — это основной инструмент для просверливания отверстий. Рекомендуется использовать дрель с регулируемой скоростью вращения и возможностью выбора подходящих сверл.
• Сверло для дрели — в зависимости от диаметра кабеля, выберите подходящее сверло для сверления отверстий. Обычно для провода используют сверла диаметром 6-10 мм.
• Уровень — используйте уровень для обозначения места сверления, чтобы отверстия оказались точно на одном уровне.
• Защитные очки и маска — для защиты глаз и дыхательных путей необходимо использовать защитные очки и маску. Это поможет предотвратить попадание пыли и стружки в органы зрения и дыхательную систему.

После подготовки необходимого инструмента и средств защиты, можно приступать к самому процессу сверления отверстий:

Выберите место для сверления — определите точку, где будет располагаться кабель. Обычно это место выбирается с учетом планировки комнаты и расположения розеток и устройств, к которым будет подключен кабель.

Отметьте место сверления — с помощью уровня и карандаша проколите точку сверления в потолке. Удостоверьтесь, что отверстия будут на одном уровне с другими розетками или элементами потолка.

Зафиксируйте потолочный материал — перед сверлением необходимо зафиксировать натяжной потолок, чтобы он не повисал и не создавал неудобств при сверлении. Вы можете использовать специальные деревянные или металлические планки для этой цели.

Проверьте размер сверла — убедитесь, что выбранное сверло соответствует диаметру кабеля, который вы собираетесь прокладывать через отверстия.

Проделайте отверстия — аккуратно сверлите отверстия в потолке, прилагая небольшое давление и контролируя глубину сверления

Важно не просверлить отверстия слишком глубоко, чтобы не повредить натяжной потолок снизу.

Удалите стружку и пыль — после сверления отверстий, тщательно удалите стружку и пыль с помощью пылесоса или мягкой щетки. Это поможет сохранить чистоту потолка и избежать попадания мусора внутрь кабеля.

После выполнения всех этих шагов, вы будете готовы прокладывать кабель через просверленные отверстия в натяжном потолке. Весь процесс несложен, но требует аккуратности и внимательности, чтобы избежать повреждения потолка и обеспечить качественную укладку кабеля.

Обязательные правила безопасности при установке проводки

При установке проводки под натяжной потолок следует соблюдать ряд обязательных правил безопасности. Несоблюдение этих правил может привести к возникновению опасных ситуаций и повреждению проводки.

1. Правильное подключение электросети

Перед проведением работ по установке проводки необходимо убедиться в правильной подаче электропитания. Рекомендуется отключить электросеть на уровне щитка защиты от порчи, чтобы исключить возможность ожидаемого напряжения на выводах.

Использование качественных материалов

Для безопасной установки проводки необходимо использовать только качественные и сертифицированные материалы. Это гарантирует надежность и долговечность проводки.

Соблюдение нормативных требований

При установке проводки необходимо соблюдать нормативные требования и правила безопасности, установленные законодательством. Это включает правильное прокладывание проводов, установку защиты от короткого замыкания и перегрузки, а также соблюдение необходимых интервалов между проводами и стенами.

Заземление

При установке проводки под натяжной потолок необходимо обязательно предусмотреть заземление. Заземление позволяет отводить возникающие в проводнике электромагнитные поля и защищает от поражения электрическим током.

Аккуратность при обращении с проводами

Необходимо быть аккуратным и осторожным при обращении с проводами. Избегайте их повреждений и перегибов, чтобы избежать возникновения короткого замыкания или обрыва проводки.

Проверка выполняемых работ

Периодически следует проверять правильность установки проводки и проводить испытания на работоспособность, чтобы исключить возможные дефекты и повреждения.

Соблюдение этих обязательных правил безопасности при установке проводки под натяжной потолок позволяет обеспечить надежность и безопасность работы электропроводов.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Выбор материалов для проводки

Процесс и метод работы по монтажу электропроводки во многом зависит от материала потолочного покрытия. Также, от базовой поверхности зависит и то, какие материалы будут применяться.

Железобетон

Является одним из самых распространённых материалов, которые используются при возведении многоэтажек. В таких случаях, электропроводка под натяжным потолком проводится через каналы, или просто закрепляется к поверхности. В качестве крепёжных материалов, рекомендуется применять пластиковые коробы и трубы.

Металл

При выполнении монтажа проводки по металлической поверхности очень важно додерживаться требований нормативных документов, так как металл является хорошим проводником электричества. В качестве материалом для труб рекомендуется использовать электротехнический пластик. Распределительные коробки нужно выбирать из этого же материала

В особых случаях, когда использование электротехнического пластика не допускается, монтаж проводки осуществляют в стальных трубках

Распределительные коробки нужно выбирать из этого же материала. В особых случаях, когда использование электротехнического пластика не допускается, монтаж проводки осуществляют в стальных трубках.

Дерево

Перекрытия из бруса довольно часто встречаются в частных домах и дачах. Так, как дерево является горючим материалом, необходимо провести изоляцию кабеля от него. Для этого, лучше всего подойдут гофрированные стальные трубы. Распределительные коробки должны быть огнеупорного типа. Чтобы закрепить трубы к дереву, можно использовать вертикальные подвесы или пластиковые стяжки.

Гипсокартон

Среди положительных моментов, можно выделить негорючесть и непроводимость электрического тока. Гипсокартон является довольно хрупким, поэтому, рекомендуется устанавливать только пластиковые коробы с большим количеством точек крепления, для равномерного распределения веса по потолку. Также можно вынести коробы за пределы конструкции, чтобы иметь доступ к ним при проведении ремонта.

Стоимость проводки под натяжной потолок

Стоимость проводки под натяжной потолок зависит от различных факторов, таких как площадь помещения, количество точек подключения, сложность монтажа и выбор используемых материалов. В среднем можно примерно оценить стоимость проводки под натяжной потолок следующим образом:

1. Проводка для основного освещения: включает в себя установку светильников и подключение их к электросети. Стоимость этой работы может составлять около 200-500 рублей за точку подключения.
2. Проводка для дополнительных светильников: если в помещении планируется установка дополнительного освещения, например, точечных светильников или люстр, то стоимость будет зависеть от их количества. Обычно стоимость установки одного дополнительного светильника составляет около 300-1000 рублей.
3. Проводка для розеток: если необходимо установить розетки для подключения бытовой техники, стоимость проводки розеток может варьироваться от 300 до 800 рублей за каждую розетку.
4. Монтаж диммеров и выключателей: если требуется установка диммеров или специальных выключателей, их стоимость зависит от их типа и производителя.
5. Дополнительные работы: кроме самой проводки, могут понадобиться дополнительные работы, такие как прокладка кабелей в каналах, штробление стен и потолков, монтаж коробок для электрощитка и т.д. Стоимость этих работ будет зависеть от их объема и сложности их выполнения.

Важно отметить, что цены на проводку могут отличаться в разных регионах и зависеть от цен положенных местными электромонтажными организациями. Также стоимость может изменяться в зависимости от индивидуальных требований заказчика и сложности конкретного проекта

Рекомендуется обратиться к специалистам для получения точной оценки стоимости проводки под натяжной потолок и проведения работ с использованием качественных материалов и соблюдением всех необходимых норм и правил безопасности.

Основные ошибки

В первую очередь, чтобы не произошло короткое замыкание, необходимо делать все по инструкции.

Во-вторых, использовать, как говорилось выше, защиту в виде короба или специальной трубы.

Ошибкой, которая может привести к проблеме, является неправильный выбор сечения. Чем больше сечение, тем более сильную нагрузку кабель выдержит. Очень часто люди пытаются сэкономить, ведь хороший кабель стоит гораздо дороже, а потом приходится все переделывать, и получается, что человек платит дважды. Так как проводка подвергается сильной нагрузке, может случиться замыкание и пожар.

Делая разводку как по потолку, так и во всей квартире, требуется рассчитать, чтобы на один прибор защитного отключения не приходилось слишком много электроприборов. Иначе при возникновении сильной нагрузки они будут отключаться все сразу.

Еще одной распространенной ошибкой является присоединение выключателя на нулевой, а не на фазовый кабель. Так при смене лампочки человек может получить удар электрическим током.

Типовые схемы разводки освещения и розеток

Монтаж электропроводки в квартире и частном доме начинается с составления правильного чертежа-плана, на котором виден конечный результат – все светильники, розетки, выключатели, распределительные коробки, силовые точки (духовка, бойлер и т. п.), магистрали проводов. На нем отмечается общий дизайн комнат, расположение мебели и бытовой техники. Если площадь небольшая и вы решили сделать проводку в квартире своими руками от щитка, можете нарисовать простую схему на листе бумаги. Это гораздо лучше, чем держать все у себя в голове.

В случаях с большой площадью, несколькими этажами, сложным оборудованием, отсутствием опыта составления проектов и монтажа рекомендуется обратиться к специалистам по проектированию и монтажу. Есть еще вариант – подобрать готовый проект с такими же запросами и внести изменения через специальные программы: Microsoft Visio, Dia, Splan. Проектный план состоит из пояснительной записки от проектировщика, условных обозначений, расположения светильников и выключателей, системы уравнивания потенциалов и однолинейных схем с указанием защитного оборудования на этаже в щитках.

Вот варианты типовых планов с определенными обозначениями:

План освещения по потолку

1. Для удобства к выключателю привязывают светильники определенной цифрой.
2. Обозначение распределительных коробок.
3. Навесной светильник (бра).
4. Указание стороны открытия двери.
5. Люстра.

Указание высоты расположения розетки от чистового пола.

План расположения магистралей с закладными через стены (номера выделены красным).

1. Указание распределительных коробок для розеток.
2. Расположение относительно стен магистралей кабелей от точек к коробкам и силовому щиту.
3. Указание закладных труб через стены.
4. Количество жил в кабеле.

План расположения слаботочных точек

1. UTP – розетки для провода интернета и точек Wi-Fi.
2. TV – розетки для телевизионного кабеля.

Схема уравнивания потенциалов (заземление и подключение к главной заземляющей шине всех труб, корпусов оборудования из металла).

Основная суть статьи

1. Эффективность и эстетичность системы освещения натяжного потолка зависят от качества выполнения электромонтажных работ. Натяжное ПВХ-полотно – декоративный элемент отделки, диктующий индивидуальные требования к монтажу под ним электропроводки.
2. Особенности монтажа электропроводки под систему освещения натяжного потолка обусловлены не только низкой термостойкостью ПВХ-оболочки, недоступностью ремонта контура после установки плёнки, но и разницей в противопожарных требованиях в зависимости от материала несущего основания. Поэтому технологии электромонтажных работ на бетонных и деревянных потолочных основаниях отличаются друг от друга.
3. Самостоятельное выполнение электромонтажных работ без наличия профессиональных навыков категорически не рекомендуется, последствия не предсказуемы – от порчи материала до электротравмы и пожара.
4. Система освещения натяжного потолка, рассчитанная на 12 В, является разумной и эффективной альтернативой привычному оборудованию на 220 В.

Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

https://youtube.com/watch?v=Q9lzDmaLbSI
