Пускозащитное реле холодильника для компрессора: проверка работоспособности, схема подключения, как снять и поменять самостоятельно

Понимание структуры пускового реле холодильника

Пусковое реле является важным компонентом холодильников, отвечающим за их пуск и остановку. Оно обеспечивает работу компрессора, который отвечает за перекачивание хладагента и поддержание заданной температуры внутри холодильника.

Пусковое реле обычно состоит из следующих частей:

1. Корпус: пусковое реле имеет обычно компактный корпус, который защищает внутренние компоненты от повреждений и внешних воздействий.
2. Контакты реле: пусковое реле имеет контакты, которые отключают и включают питание компрессора. Когда холодильник нуждается в охлаждении, контакты реле замыкаются и питание поступает на компрессор. Когда достигается желаемая температура, контакты открываются и питание компрессора отключается.
3. Нагревательный элемент: некоторые пусковые реле имеют нагревательный элемент, который предотвращает образование конденсата внутри реле. Нагревательный элемент помогает предотвратить повреждение реле от влаги.
4. Реле потребления тока: некоторые холодильники имеют дополнительное пусковое реле, называемое реле потребления тока. Оно защищает электрическую сеть от большого пускового тока, который может потребляться компрессором при включении. Реле потребления тока автоматически отключает компрессор от электрической сети через некоторое время после того, как пусковый ток снизился до нормального значения.

В целом, понимание структуры пускового реле холодильника позволяет лучше понять его работу и возможные проблемы, с которыми можно столкнуться. В случае необходимости замены или ремонта пускового реле, рекомендуется обратиться к специалисту.

Как подключить холодильник напрямую без реле?

Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.

При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка. Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.

Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра. Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.

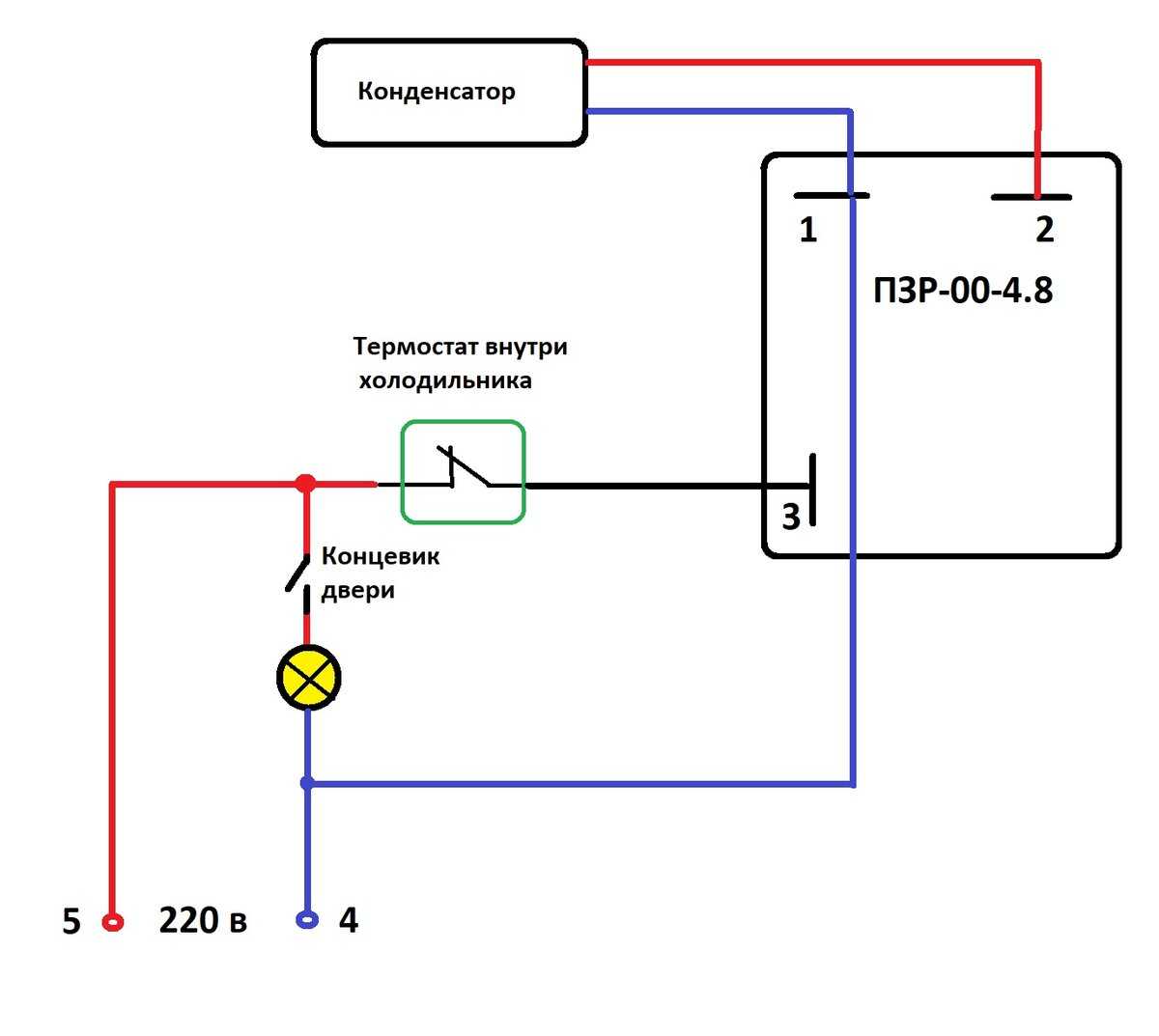

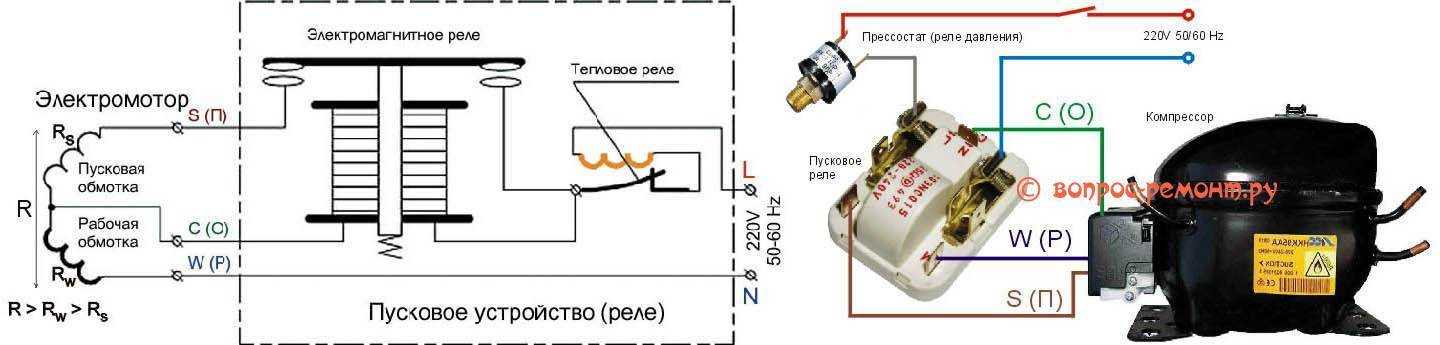

Схема подключения

Схема подключения реле давления зависит от типа электромотора. Однофазные управляются реле, рассчитанными на 220 В с двумя контактными группами. Для трехфазных электродвигателей ставят прибор на 380 В, с тремя контактными группами, подключающими каждая свою фазу. Использование однофазных коммутаторов для трехфазных нагрузок недопустимо, поскольку одна из фаз остается постоянно подключена к обмотке.

Фланцевые соединений

Ряд производителей устанавливают на свои изделия дополнительные фланцевые разъемы. Чаще всего их два или три, типоразмер- ¼ “. Через них подключают такие узлы, как предохранительный клапан, манометр и т. п.

Установка реле давления

Для монтажа необходимо выполнить следующие операции:

• Присоединить реле к патрубку ресивера.
• Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.
• В оставшиеся незанятыми разъемы поставить заглушки.
• Подключать провода от двигателя к электрическому разъему устройства.
• Провести регулировку.

Последний пункт следует рассмотреть подробнее.

Регулировка реле

Важно! Регулировка проводится при заполненном минимум на 2/3 резервуаре и отключенном питании

• Снять кожух устройства.
• Станут видны две головки под гаечный ключ.
• Большая управляет давлением отключения и обозначена литерой Р (Pressure).
• Малая управляет разницей давлений, при которой включится мотор. Ее обозначают литерами ΔP.
• Стрелки показывают направление кручения для повышения значений (+) и для снижения (-).
• Контролируя давление по манометру, выставить необходимые значения.

Далее следует собрать устройство в обратном порядке. Компрессор готов к работе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

• https://tehno.expert/holodilnik/shema-podklyucheniya-kompressora.html
• https://oholodilnike.ru/remont/shema-podkljucheniya-kompressora.html
• https://stankiexpert.ru/tehnologicheskaya-osnastka/zapchasti/rele-davleniya-dlya-kompressora.html

Местоположение устройства

Реле компрессора РТП-моделей имеет некоторые отличия, и может быть расположено на проводе (без крепления к раме). Рабочий процесс, при этом, осуществляется с компрессором ДХМ, и отличается от ДХР меньшими показателями тока при срабатывании. Такое устройство дает возможность качественно защищать компрессор при наличии подобного тока опускания.

Перед покупкой реле, важно проверить его соответствие с типом компрессора. Качественная установка также имеет значение

Оптимальным вариантом при выборе устройства является приобретение марки изделия, аналогичного установленному ранее.

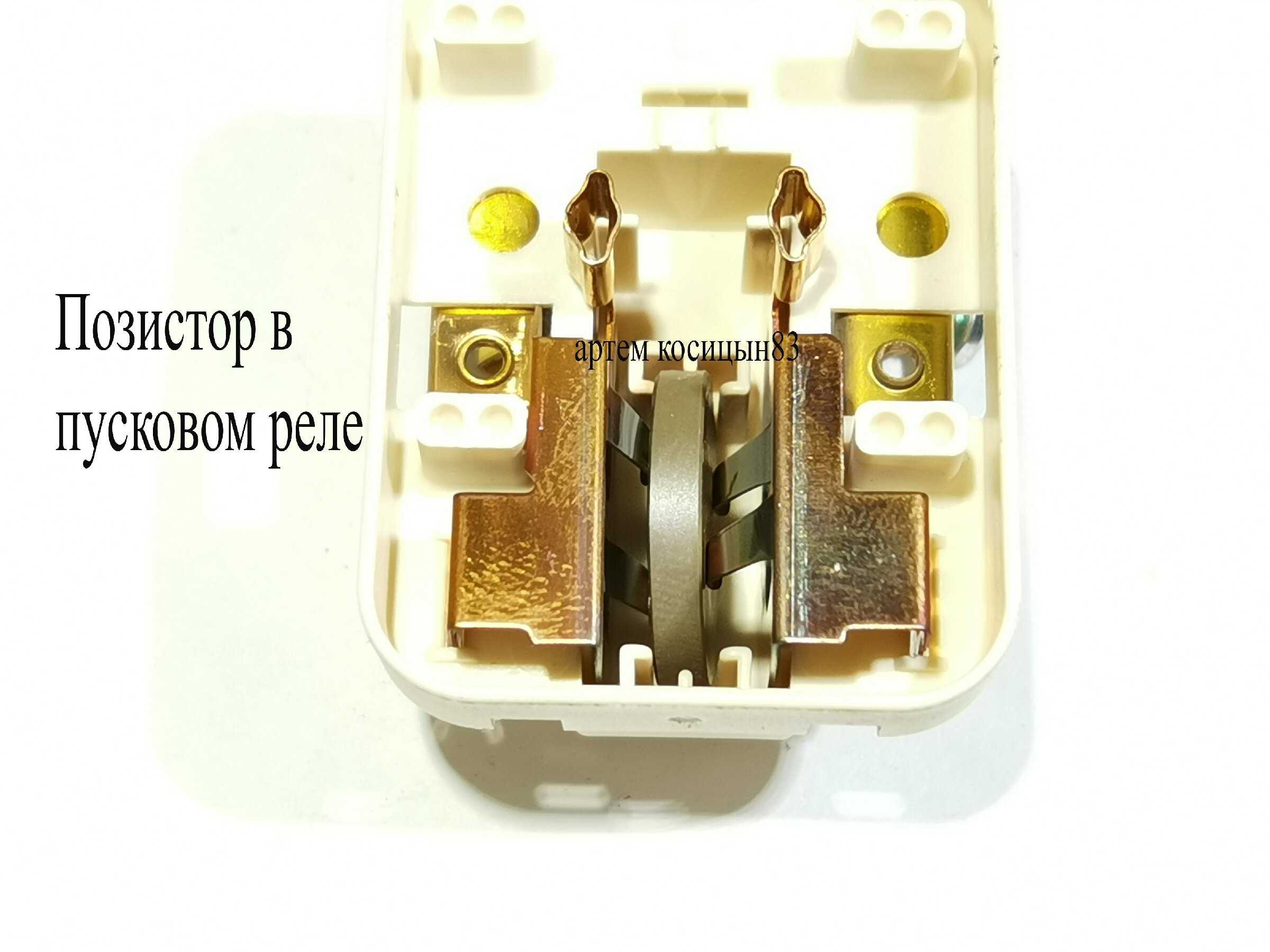

Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

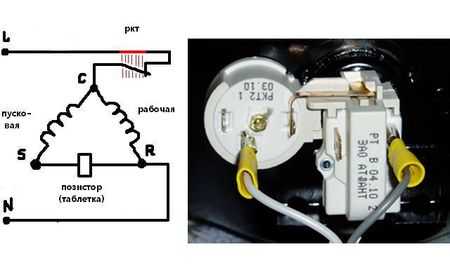

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

• он, будучи подключенным к сети, шумит;
• показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

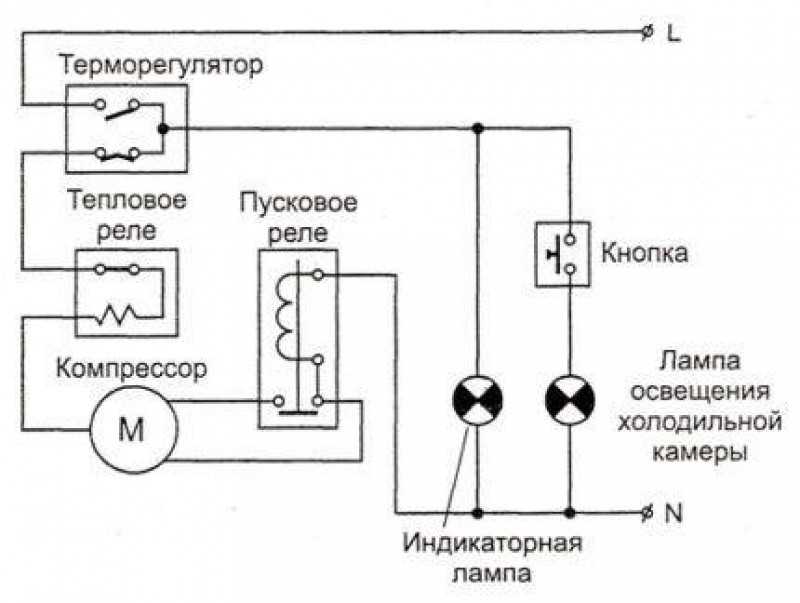

Электрическая схема холодильника Норд

Схема агрегата содержит такие элементы, как мотор-компрессор, лампа для освещения, совмещенная с выключателем, нагреватель двух видов (оттайки и поперечины), терморегулятор, двигатель и пускозащитное реле, в некоторых моделях только пусковое.

Схема двухкомпрессорного холодильника Nord

После подключения холодильника к сети электрический ток проходит сквозь контакты терморегулятора (замкнутые), в результате чего мотор-компрессор получает столь необходимое напряжение. Агрегат Норд начинает функционировать. Освещение включается при открытии дверцы и возвращается в прежний режим после того, как она будет закрыта.

Пускозащитное реле отвечает за предупреждение перегрева компрессора и превышение его производительности. Когда подобная опасность возникает, пусковой элемент попросту отключает мотор. Режим оттаивания активизируется, если контакты находятся в разомкнутом состоянии. Нагреватель поперечины не изменяет режима работы на протяжении всего цикла. Это позволяет избежать проблем из-за попадания влаги.

Подготовка к подключению компрессора от холодильника NORD

Перед тем, как приступить к подключению компрессора от холодильника NORD, необходимо выполнить некоторые предварительные шаги:

1. Проверьте соответствие модели компрессора вашему холодильнику

Убедитесь, что компрессор, который вы собираетесь подключить, подходит именно для вашего холодильника NORD. Проверьте модель и спецификации компрессора, чтобы убедиться в его совместимости.

2. Подготовьте необходимые инструменты и материалы

Для успешного подключения компрессора понадобятся следующие инструменты и материалы:

— Гаечный ключ или набор гаечных ключей;

— Кусачки или стриппер для отсечки и снятия изолирующей оболочки проводов;

— Изолированная проводка, соответствующая требованиям безопасности;

— Специальный клей для изоляции соединений;

— Припой и паяльная лампа (в зависимости от типа подключения компрессора);

— Мультиметр для проверки напряжения и сопротивления;

— Удобная и безопасная площадка для работы.

3. Отключите холодильник от электросети и снятие старого компрессора

Перед началом работ необходимо отключить холодильник от электросети и провести дополнительные безопасные процедуры, чтобы избежать возможных травм и порчи оборудования. Снимите старый компрессор, отсоединив все электрические и трубопроводные соединения.

4. Очистите и подготовьте место для нового компрессора

Убедитесь, что место, где будет установлен новый компрессор NORD, чисто и подготовлено для его установки. При необходимости удалите остатки масла или других загрязнений с поверхности и установите новое уплотнительное кольцо или прокладку, если это требуется.

Следуя этим предварительным шагам, вы подготовите себя и рабочую зону, чтобы безопасно и эффективно подключить компрессор от холодильника NORD.

Подключение проводов

При подключении проводов к пусковому реле холодильника необходимо быть внимательными и следовать определенным инструкциям. Неправильное подключение проводов может привести к неисправности или даже поломке холодильника.

Для подключения проводов следуйте следующей последовательности:

1. Перед началом работы отключите холодильник от электричества и убедитесь, что питание отключено.
2. Откройте крышку корпуса пускового реле холодильника.
3. Внимательно рассмотрите расположение разъемов и проводов внутри корпуса.
4. Определите, какой провод соответствует каждому из разъемов пускового реле.
5. Подключите провода к соответствующим разъемам, следуя инструкции или электрической схеме вашего конкретного холодильника.
6. Убедитесь, что все провода надежно закреплены в соответствующих разъемах и не создают перегибов или петель.
7. Закройте крышку корпуса пускового реле.
8. Подключите холодильник к электричеству и проверьте его работу.

При подключении проводов рекомендуется обратиться к специалисту или мастеру, чтобы исключить возможные ошибки и повреждения электрической системы холодильника. Некачественное подключение проводов может привести к несчастным случаям или пожару.

Важно помнить, что подключение проводов к пусковому реле холодильника должно осуществляться только в выключенном состоянии и при отключенном питании

Также следует использовать правильные инструменты и соблюдать все меры предосторожности

Как подключить холодильник напрямую без реле?

Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.

При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка. Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.

Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра. Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

https://youtube.com/watch?v=mprIb5f_qwI

Подготовка к распиновке

Перед началом распиновки пускового реле холодильника необходимо подготовиться и убедиться, что у вас имеются все необходимые инструменты и материалы. Подготовка к распиновке включает в себя следующие шаги:

1. Выключите холодильник: перед началом работ убедитесь, что холодильник выключен и отключен от электрической сети.
2. Откройте заднюю крышку холодильника: для доступа к пусковому реле необходимо открыть заднюю крышку холодильника. Обычно она закрывается несколькими винтами или клавишами.
3. Подготовьте инструменты: для распиновки пускового реле вам потребуются следующие инструменты: отвертки с различными типами головок (крестовая, плоская), клеммник или плоскогубцы для отсоединения проводов, штепсельные контакты для установки на провода (если необходимо).
4. Определите пусковое реле: приготовьте себе схему или фотографию расположения компонентов в холодильнике, чтобы точно определить расположение пускового реле. Обычно оно находится рядом с компрессором и имеет несколько проводов, подсоединенных к нему.
5. Поставьте метки: перед началом распиновки рекомендуется поставить метки на проводах или записать их расположение, чтобы в дальнейшем было легче собрать все обратно.

После выполнения всех подготовительных шагов вы можете переходить к следующему этапу — непосредственной распиновке пускового реле. Будьте внимательны и осторожны при работе с холодильником и электрическими коммуникациями, чтобы избежать травм или повреждения оборудования.

Возможные неисправности прибора

Устройство отличается простотой конструкции и высокой надежностью. Однако и они подвержены неисправностям и поломкам. Ряд мелких затруднений вполне можно исправить своими руками:

• Утечка воздуха из прибора при включенном насосе. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса. Чаще всего причина в поломке пускового клапана. Для ремонта следует заменить прокладку.
• Частое включение мотора. Причиной может быть расшатывание регулировочных винтов. Следует провести процедуру регулировки пороговых значений включения и отключения по манометру и при необходимости восстановить паспортные значения.

В случае серьезных проблем опытные мастера рекомендуют не возиться с ремонтом и последующей настройкой, а сразу заменить весь прибор.

Неисправности и их устранение

О появлении той или иной поломки сигнализирует возникновение нехарактерного шума в момент пуска (включения), потрескивание при работе. Если двигатель холодильника не приходит в действие или включается, но замолкает уже через несколько секунд, стоит исследовать пусковой механизм. Неисправность может быть устранена сразу же, но существует также и ряд необратимых поломок (например, выгорание реле или неисправность сердечника), требующих однозначной замены.

Когда компрессор работает корректно, а холодильник — нет, не исключены:

• неисправность контактной планки, ее механическое повреждение;
• ошибка работы позистора, его перегрев;
• включение защитной функции и невозможность возврата в первоначальный вид.

Визуальный осмотр, диагностику с помощью прибора и несложный ремонт реле компрессора холодильника можно осуществить в тот же день, буквально за один час.

Описание главных элементов холодильника

Каждый элемент оборудование участвует в общем тепловом обмене. Именно благодаря правильному функционированию устройств, поддерживается постоянная и минусовая температура в камерах агрегата. Для того, чтобы понять, как это происходит, необходимо подробнее рассмотреть работу каждого элемента.

Двигатель-компрессор: функциональное назначение

Это основной узел устройства, который обеспечивает слаженную циркуляцию холодильного агента в системе теплового обмена. В агрегате устанавливают до двух компрессоров, в зависимости от назначения.

Главная функция мотора – осуществлять движение компрессора. Это значит, что он отвечает за процесс преобразования электрической энергии в движение компрессора. Усовершенствованные модели устройств комплектуются поршневыми компрессорами, внутри которых находится двигатель. Таким образом, исключается вероятность потери фреона, поэтому агрегаты менее подвержены поломкам.

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром. Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.

Пошаговая инструкция по подключению компрессора

Замена компрессора – это сложный процесс, который требует от мастера определенных навыков. Тем не менее, если вы решились сделать это самостоятельно, то необходимо следовать этапам инструкции.

Шаг первый: необходимо подготовить приспособления, которые понадобятся для работы. Сюда относится следующее:

1. кислородно-пропановая горелка;
2. пассатижи;
3. накопитель для фреона;
4. вентиля;
5. портативные устройства для заправки;
6. прибор для резки труб;
7. зажимы;
8. цилиндрическое приспособление для качественного соединения устройства с патрубком во время заправки;
9. трубка из меди;
10. фильтр для монтажа в трубопровод;
11. баллон с холодильным агентом.

Шаг второй: далее необходимо высвободить холодильный агент. Сделать это можно следующим способом:

1. С помощью пассатижей пережать трубки, которые соединяются с системой охлаждения. При этом проделать такую работу следует аккуратно, ведь если с усилием отпиливать трубки, то образуется пыль, которая может попасть в конденсатор и испортить элементы.
2. После чего следует включить холодильник на пять минут. Этого времени достаточно для конденсации фреона.
3. Затем к линии заправки следует подсоединить шланг, который идет от баллона.
4. После чего следует открыть вентиль на баллоне, чтобы собрать холодильный агент. Как правило, на это уходит меньше 60 секунд.
5. Далее необходимо отсоединить блок реле с проводками (темная коробка).
6. Оставьте разметку для того чтобы правильно его установить.
7. После чего с помощью кусачек необходимо убрать фиксаторы.
8. Далее необходимо отсоединить проводку, которая отходит к вилке.
9. После чего получится выкрутить прибор.
10. Теперь трубки необходимо очистить перед установкой другого устройства.

Шаг третий: теперь следует снова проверить степень сопротивления. Здесь потребуется омметр. Как и в предыдущем случае, необходимо поочередно прикладывать клеммы прибора к контактам. Получившиеся значения необходимо сверить с номинальными значениями для конкретного устройства. Если измерение производится приспособлением для зарядки, то необходимо выполнить следующие манипуляции:

1. Зафиксировать на корпус лампы мощностью 5 В минусовые клеммы.
2. Плюсовые клеммы закрепить на обмотке сверху.
3. К концам обмотки по очереди дотронуться цоколем.

• Шаг четвертый: теперь необходимо замерить силу тока. Сначала с помощью прибора проверяется реле пуска, подключенное к двигателю. После чего клемму необходимо подсоединить к устройству. Полученные значения должны соответствовать мощности мотора. Если его мощность равняется 130 В, то сила тока будет 1,3 А.
• Шаг пятый: установка нового компрессора. Первым делом необходимо зафиксировать новое устройство на поперечной планке холодильного блока. С трубок придется снять затычки, чтобы выполнить установку. Далее предстоит замерить давление. При этом следует помнить, что нарушать герметичность (убирать затычки трубок) устройства следует не раньше, чем за пять минут до монтажа. После чего понадобится стыковать трубки с помощью горелки. В момент пайки следует наблюдать за направлением огня от горелки — направлять его надо во внутреннюю часть трубок. Иначе это приведет к оплавлению деталей из пластмассы. Сначала присоединяют трубку заправки, затем для отвода холодильного агента, а в последнюю очередь – трубку нагнетания.
• Шаг шестой: по завершению монтажа необходимо заправить оборудование холодильным агентом. Для начала необходимо подсоединить устройство к линии заправки с помощью фиксирующей муфты. Затем останется подсоединить контакты и установить реле защиты. После включения агрегата, необходимо наполнить систему холодильным агентом на 45%. Затем следует проверить надежность соединений и отключить от сети. Далее необходимо добиться оптимального давления в 10 Ра, снова включить холодильник и заполнить фреоном. В завершении останется убрать муфту и запаять трубу.
