Общие сведения

Графические условные значки широко используются на всех этапах создания проекта систем вентиляции, отопления и кондиционирования. С их помощью легко передать требуемый объём информации. Они помогают лучше разобраться с проектом, быстрее проанализировать наиболее сложные участки вентиляционной трассы, не загромождают чертёж, делая его более читабельным.

Основные значки, используемые при составлении графической части, подробно описаны в ГОСТ 21.206-93 и ГОСТ 21.205-93. Эти документы не переиздавались несколько десятилетий. За это время появилось много новых элементов, условные обозначения которых не отражены данной нормативной документацией.

Из-за устарелости нормативных данных постоянно возникает неразбериха. Фирмы-производители оборудования придумывают свои буквенные и графические сокращения, чтобы обозначить неизвестные элементы. Это негативно сказывается на скорости проектирования, а также снижает коммуникацию с зарубежными организациями,

Во избежание недоразумений некоммерческое партнёрство инженеров по вентиляции и отоплению создало универсальный документ – СТО НП АВОК 1.05-2006. Он включает условную номенклатуру, используемую для составления современных проектов, не противоречит и не повторяет государственные стандарты, а только их дополняет. Документ предназначен для ручного и компьютерного проектирования. Кроме вышеперечисленных документов используется ГОСТ 21.602-2003.

Обозначение элементов систем вентиляции и кондиционирования

Каждый начинающий проектировщик задавался вопросом: как на чертеже обозначаются гибкие вставки или обратный клапан, или еще что-то. Так вот, как же обозначаются элементы систем вентиляции и кондиционирования на чертежах? Тут нам на помощь приходит ГОСТ 21.205-93, ГОСТ 21.602-2003. И чтобы вы их долго не искали, предоставим таблицы и графическое обозначение в этой статье.

Воздуховоды

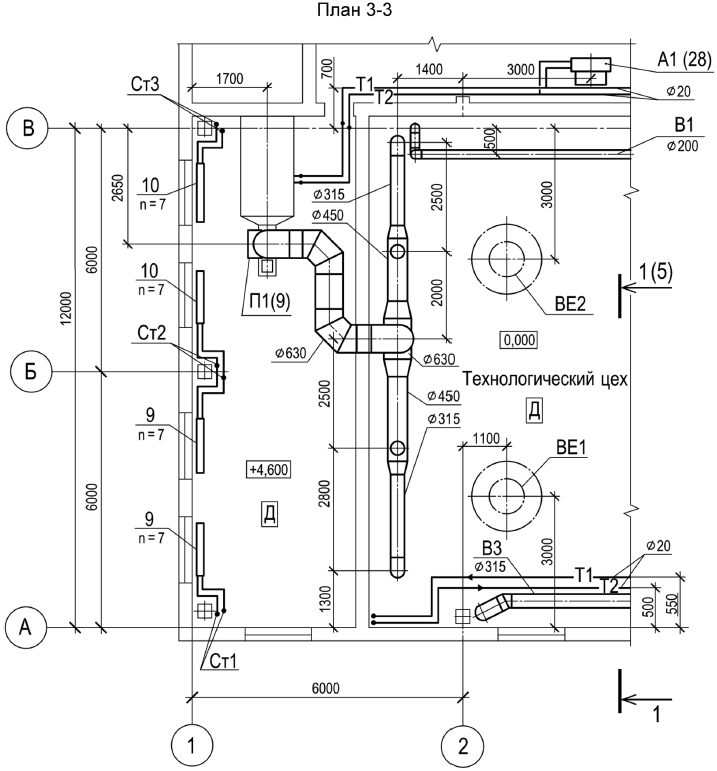

Воздуховоды на плане обозначаются двумя линиями, а если воздуховод круглый, то обязательно должна быть ось, в виде штрих-пунктира. На аксонометрии все воздуховоды чертятся сплошной линией.

Фитинги

К фитингам относятся все колена, тройники, муфты, крестовины и другие соединительные элементы. Как и воздуховоды они бывают круглой формы и прямоугольной.

Трубопроводы

К трубопроводам систем вентиляции относятся теплопроводы и холодопроводы, подводящиеся к приточным установкам, прецизионным кондиционерам или другим элементам системы вентиляции. Мы выбрали условные обозначения трубопроводов на чертежах для систем вентиляции и кондиционирования. Если вам нужно обозначить трубопроводы отопительные, ищите их все в том же ГОСТе.

Теплопроводы на чертежах

Хладильная техника, кондиционеры и приточные установки

Здесь представлены графические обозначения сплит-систем, фанкойлов, чиллеров, конденсаторов, испарителей и других частей системы.

Очень надеемся, что данная статья принесла вам пользу и упростила вашу работу.

Схема двухтрубного радиаторного отопления помещений одноэтажного дома или квартиры

&amp;amp;amp;amp;amp;amp;lt;DIV&amp;amp;amp;amp;amp;gt;&amp;amp;amp;amp;amp;lt;IMG style=»POSITION: absolute; LEFT: -9999px» alt=»» src=»https://mc.yandex.ru/watch/8100424″&amp;amp;amp;amp;amp;gt;&amp;amp;amp;amp;amp;lt;/DIV&amp;amp;amp;amp;amp;gt;

Класс системы отопления – Эконом Плюс Ручное регулирование температуры в помещениях. Лучевая двухтрубная разводка. Две и более веток отопления. Нижнее подключение радиаторов

Преимущества системы отопления:

Простота монтажа и настройки. Эстетичный вид помещений в связи с отсутствием видимых трубопроводов. Система гидравлически устойчива.

Недостатки системы отопления:

Только ручное регулирование температуры в помещениях. Насос не защищен от перегрузки. Расход труб выше, чем при горизонтальной и вертикальной разводке. Необходимость укладки трубопроводов в стяжке и гофрокожухе или утеплителе.

Условия эксплуатации системы отопления:

Давление в системе отопления — до 2,5 бар Температура системы отопления — до 90°С. Дельта температур (разница между температурой подачи и обратки) 20°С. Площадь отапливаемого помещения — до 250м2. Мощность системы отопления — до 30 кВт.

Длина подающего трубопровода от коллектора до последнего радиатора — не более 30м.

Спецификация основных материалов и оборудования:

1А.Труба металлопластиковая d=16×2 (метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=20мм, медь d=15мм) -не более 60м на радиатор. 1Б.Труба металлопластиковая d=26×3-(метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=32мм, медь d=22мм) -по месту. 2.Кран шаровой 1″-1. 3.Вентиль прямоточный 1″-1. 4.Бак мембранный для отопления, 24 литра-1. 5.Насос циркуляционный с комплектом гаек- Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1. 6.Клапан обратный 1″-1. 7.Группа безопасности до 50квт 1″-1. 8.Коллектор с отсечными кранами (гребенка) 1″xl/2″- по количеству выходов (веток отопления). 9.Коллектор с регулировочными вентилями (гребенка) l»xl/2″-по количеству выходов (веток отопления). 10.Кран дренажный 1/2″-2. 11.Воздухоотводчик автоматический 1/2″-1. 12.Тройник коллекторный 1′х 1/2″х З/8″-2. 13.Шкаф распределительный-1. 14.Соединитель для трубы 16×2,0 (или другого диаметра — в зависимости от используемых труб)-по количеству выходов. 15.Клапан отсекающий для монтажа воздухоотводчика 1/2″-1. 16.Переходник 1/2″(ВР)хЗ/8″ (HP)-2. 17.Пара кронштейнов для коллекторов-комплект. 18.Кожух гофрированный ПНД 16(25)-по месту. 19.Воздухоотводчик ручной 1/2″- по месту (в зависимости от количества радиаторов). 20. Радиаторы отопления — в зависимости от потребностей помещения. 21.Узел нижнего подключения радиатора -по месту (в зависимости от количества радиаторов). 22.Соединительная труба-по месту. 23.Пробка радиаторная 1″-по месту (в зависимости от количества радиаторов). 24.Воздухоотводчик ручной 1/2″-по месту (в зависимости от количества радиаторов). 25.Футорка радиаторная 1″ х 1/2″-(в зависимости от количества радиаторов). 26.Соединитель 16 (2,0) (или другого диаметра — в зависимости от используемых труб)-по месту.

Схема радиаторного отопления двухэтажного дома

Условные обозначения систем вентиляции на схемах и чертежах

Комментариев:

Правила выполнения
Перечень требований
Что должно быть видно в результате?

Вентиляционные системы могут быть как простыми, в которых присутствует 2-3 элемента, так и сложными, когда сеть воздуховодов пронизывает несколько этажей и распределяет воздух на множество помещений.

Для того, чтобы при монтаже вентиляции не возникало проблем, необходимо заранее создать проект или чертеж всей системы в целом.

Для того чтобы правильно спроектировать, а впоследствии и смонтировать такую систему вентиляции, необходимо отобразить ее на бумаге либо в компьютере, в идеальном варианте – вместе с планировками и разрезами здания. Если схема несложная и находится в пределах одного помещения, разрезы можно не выполнять.

Правила выполнения

Схемы вентиляции принято выполнять во фронтальной изометрической проекции (аксонометрии). Такое оформление позволяет увидеть всю сеть воздуховодов в трех измерениях, потому что, в отличие от планов или разрезов здания, в системе координат аксонометрии появляется третья ось, на которой откладываются значения высоты. Современные программы для проектирования дают возможность качественно и быстро выполнять аксонометрические схемы. Но не каждому доступны эти возможности, а результат все равно нужно получить на бумажном носителе. Поэтому такую схему можно нарисовать и от руки в виде эскиза, главное, соблюдать ряд правил выполнения аксонометрических схем. Придерживаясь их, вы получите полную картину приточной или вытяжной системы на бумаге.

В соответствии с правилами, нужно выбирать угол зрения с того фасада здания, который расположен на планировке снизу, наружная стена этого фасада отмечена первой буквенной осью. Если вы рисуете простой эскиз одного помещения, то можно его выполнять как удобнее, но следует помнить, что в случае официального оформления документации чертеж придется переделать. Воздуховоды системы наносят в виде сплошных толстых линий по такому принципу:

если канал идет параллельно выбранному для угла зрения фасаду, он наносится как горизонтальная линия;
воздуховод перпендикулярный этому фасаду выполняется на схеме под углом в 45 градусов к горизонтали с сохранением масштаба;
вертикальные участки выполняются вертикальными линиями.

Перечень требований

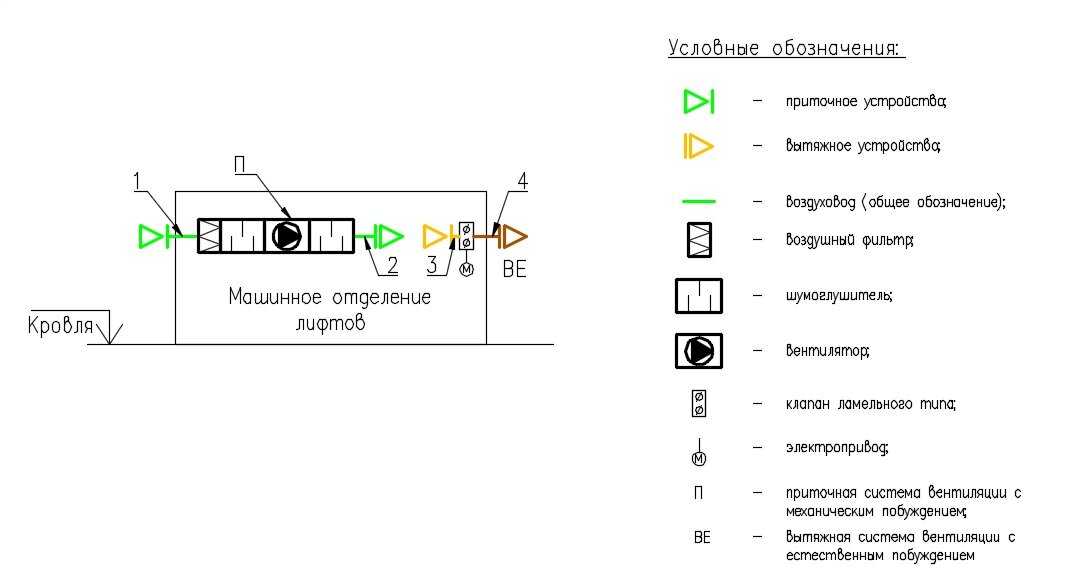

Аксонометрическая схема вентиляционной системы должна включать в себя следующие элементы и обозначения:

Рисунок 1. Таблица условных обозначений приборов для проектирования систем вентиляции.

На всех воздуховодах должны стоять их характеристики. Для этого чертят выносную линию с полочкой, сверху которой указывают диаметр канала или его размеры в том случае, если он прямоугольного сечения. Снизу полки пишут значение расхода воздуха в этом воздуховоде, выражая его в м³.
Должны быть указаны отметки высот, на которых будут проложены воздухопроводы. Если они имеют круглую форму, то указывают отметку оси канала, а если прямоугольную – его нижней плоскости.
Вентиляторы и дополнительное оборудование должны быть изображены условными обозначениями либо контурами. Некоторые условные обозначения оборудования, которое встречается на схемах чаще всего, приведены на Рисунке 1.
Если схема вентиляции содержит местные вытяжки в виде зонтов, то последние изображают условными обозначениями, а при необходимости наносят и контуры самого оборудования, от которого требуется местный отсос.
Местные вытяжки (отсосы) требуется маркировать, делая выноски и указывая обозначения отсоса и его документа. Если местный отсос идет в комплекте с технологическим оборудованием, этого можно не делать.
Лючки для замеров скорости воздуха в воздуховодах показывают в местах их установки, при этом делают выноску с полкой, вверху которой указывают марку лючка, а внизу – обозначение его документации.
Таким же способом маркируют дополнительное оборудование для регулировки и распределения воздуха, нанеся его с помощью условных обозначений.
Если некоторые воздуховоды системы вентиляции подлежат утеплению или нанесению противопожарного покрытия, это должно быть графически обозначено на данных участках.

Классификация условных знаков

На картах и планах все элементы местности обозначаются условными знаками. Их принято делить на 3 самостоятельные группы:

масштабные или контурные;
внемасштабные;
пояснительные.

Для того чтобы изображаемые знаки выглядели более наглядно, все однотипные элементы наносятся одной краской, т. е. любой гидрографический элемент обозначается синим цветом.

Однотипные объекты на картах с разным масштабом обозначаются одинаково и отличаются только размерами. Чем крупнее масштаб карты, тем больше объектов может быть на ней нанесено и информации указано. Мелкие сооружения, имеющие второстепенное значение, как правило, на них не наносятся, тем самым повышается наглядность изображения.

Такой прием называется картографической генерализацией. Наполнение карты или плана элементами местности зависит от особенностей территории. Чем она сложнее и насыщеннее объектами, тем больше будет нанесено элементов на план и тем он труднее станет читаться. Территория, которая изобилует озерами, реками и другими водными объектами, топографируется без мелких объектов, если только они не являются основными ориентирами. Например, на такой местности колодцы не имеют существенного значения, однако в степных районах должны наноситься на план обязательно.

Наряду с повысотными отметками они являются хорошими ориентирами. В пустынной местности главный источник обозначается более крупным значком, а рядом с ним наносятся пояснительные надписи. Слева от условного обозначения шрифтом черного цвета указывается отметка уровня земли, а справа — глубина источника в метрах и наполняемость в л/час.

При съемке плана местности в населенных пунктах обязательно обозначаются водопроводы, канализационные и газовые системы. В местах расположения водопроводных и канализационных колодцев указываются диаметры труб, направление движения среды и тип сооружения. В газовых колодцах, кроме того, отмеается давление в трубопроводах. Кроме этих сооружений в обязательном порядке должны обозначаться газораспределительные пункты с соответствующими пояснениями.

Кроме того, на местности, отстояние подземного трубопровода от зданий и других объектов отмечается на специальных указателях. Этот знак наносится на электроопоры, столбы заборов и т. д. с указанием направления и расстояния до трубы от конкретного ориентира.

Вентиляция зданий

Предназначением вентиляции является создание условий для проникновения в помещения наружного воздуха, проветривания их, а так же удаления загрязненного воздуха.

От того, насколько эффективно действует вентиляция, во многом зависим качество воздуха, которым дышат люди, находящиеся в помещениях. Воздухообмен в существенной мере влияет на самочувствие и состояние здоровья людей, проживающих в квартирах.

Конструкция современных вентиляционных систем весьма разнообразна. В каждом отдельном случае она зависит от таких факторов, как характер технологического процесса, назначение того или иного помещения, вид вредных выделений и т.д. Все вентиляционные системы можно упорядочить по следующим признакам:

Назначение
Зона обслуживания
Конструктивное исполнение
Способ создания давления при котором перемещается воздух

Кроме того, вентиляционные системы подразделяют на категории и по такому критерию, как способ перемещения воздуха. В зависимости от него вентиляция бывает:

Естественной организованной
Естественной неорганизованной
Искусственной (механической)

Неорганизованной естественной вентиляцией называют такую, при которой в помещениях воздухообмен происходит за счет разности давлений внутреннего и наружного воздуха, а также за счет того, что открываются форточки, фрамуги и двери, неплотно прилегают друг к другу ограждающие конструкции.

Если же воздухообмен происходит при условии разности давлений наружного и внутреннего воздуха, действия ветра, однако не спонтанно, а через специально обустроенное фрамуги, которые можно регулировать, то такая вентиляция называется естественной организованной. Ее еще нередко именуют аэрацией.

Искусственной (механической) вентиляцией называют такой способ подачи воздуха в помещение или удаления его, при котором используются вентиляторы. Специалисты со знанием дела утверждают, что он более совершенен, чем вентиляция естественная, поскольку воздух перед подачей можно предварительно подготовить в отношении влажности, температуры и чистоты.

Особенности составления схем и чертежей

Сантехнические обозначения условных символов различных узлов используются как в схемах объекта, так и его чертежах. И тот и другой вид графического отображения коммуникаций, в целом, выполняет одну и ту же задачу — создание рабочего проекта, являющегося основным документом при проведении строительных работ.

Схема — это замысел, начало всего, чаще всего основанное на определённой технической задаче. Она выполняется на любом носителе, включая простой блокнот. Все элементы предстоящего проектирования здесь могут быть зафиксированы совсем условно, лишь с обозначением монтажных узлов и их коммуникативных связей на объекте. Например, вот так:

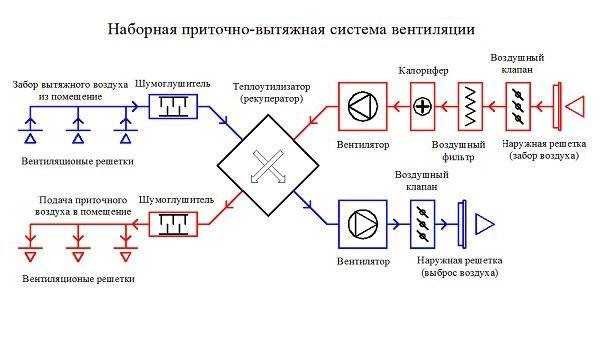

Однако более информативными являются схемы, где указана проекция конструируемых коммуникаций и условные обозначения всех предполагаемых узлов. В зависимости от необходимости в схемах используется два типа проекций — двухмерные и трёхмерные (isometric).

Двухмерные (аксонометрические) схемы позволяют представить объект в двух плоскостях: по длине и высоте или по длине и ширине:

Изометрическая проекция более информативна. Она даёт возможность сразу оценить рабочую площадь по длине, ширине и высоте:

Ещё более наглядным для конструктора является трёхмерное изображение в компьютерном формате 3D. С его помощью значительно проще выдержать масштаб и необходимые размеры.

Наличие всех размеров во всех трёх плоскостях, выполненных в заданном масштабе, превращает подробно и аккуратно выполненную схему в чертёж. Все чертежи в строительных проектах выполняются на бумаге. Это делает их более удобными для использования на объектах. На крупных стройках, оснащённых компьютерами, информация дублируется на специальных сайтах с возможностью просмотра каждого чертёжного участка в 3D.

Важны также спецификация предлагаемых чертежей, в частности данные о колодцах, имеющихся на строительном объекте, а также топографии местности. Кроме того, в проект включаются все сертифицированные материалы, необходимые для проведения работ. Все условные обозначения на чертежах должны соответствовать ГОСТу. В ином случае в точности выполнить монтажные работы будет невозможно. Необходимо также учесть и требования СПДС (система проектной документации для строительства) по разработке и учёту документации, предназначенной для того, чтобы производить установку сантехники на строительных объектах. Только таким образом можно приобрести уверенность, что водоснабжение дома и его канализация будут работать эффективно и безопасно.

Условные обозначения

Существуют специальные программы, которые помогают правильно сконструировать отопительную систему вашего дома. У каждой схемы отопления свои условные обозначения. Они служат для того, чтобы каждый мог разобраться в чертеже.

И соответственно для общедоступности и легкости прочтения карты отопительной системы ее каждый компонент обозначается определенной буквенной маркировкой:

«П» – приточные системы, вытяжные, установки систем;
«В» – установки систем;
«У» – занавесы воздушного типа;
«А» – отопительные агрегаты.

Эти обозначения будут использоваться для элементов отопительной системы естественной циркуляции.

Классификация стальных труб по наружному диаметру (Dн).

10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.

114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.

530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Малый внешний диаметр стальных труб используется для строительства водопроводных систем в квартирах, домах и прочих помещениях.

Средний диаметр стальных труб применяется для строительства городских водопроводов, а также в промышленных системах сбора сырой нефти.

Большие по диаметру стальные трубы необходимы для строительства магистральных газо- и нефтепроводов.

ПРОДОЛЬНЫЕ ПРОФИЛИ ГАЗОПРОВОДОВ

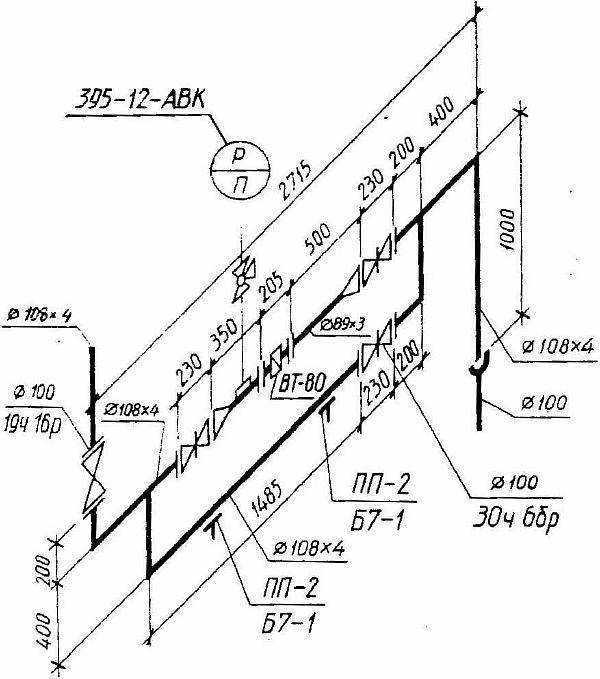

4.1. Продольные профили газопроводов изображают в виде разверток по осям газопроводов.

4.2. На продольном профиле газопровода наносят и указывают:

— поверхность земли (проектную — сплошной толстой основной линией, фактическую — сплошной тонкой линией);

— уровень грунтовых вод (штрихпунктирной тонкой линией);

— пересекаемые автомобильные дороги, железнодорожные и трамвайные пути, кюветы, а также другие подземные и надземные сооружения в виде упрощенных контурных очертаний — сплошной тонкой линией, коммуникации, влияющие на прокладку проектируемых газопроводов, с указанием их габаритных размеров и высотных отметок;

— колодцы, коверы, эстакады, отдельно стоящие опоры и другие сооружения и конструкции газопроводов в виде упрощенных контурных очертаний наружных габаритов — сплошной тонкой линией;

— данные о грунтах;

— отметки верха трубы;

— глубину траншеи от проектной и фактической поверхности земли;

— футляры на газопроводах с указанием диаметров, длин и привязок их к оси дорог, сооружениям, влияющим на прокладку проектируемых газопроводов, или к пикетам;

— буровые скважины.

Газопроводы диаметром 150 мм и менее допускается изображать одной линией.

4.3. Под продольным профилем газопровода помещают таблицу по форме для подземной прокладки газопровода и по форме — для надземной прокладки.

Допускается, при необходимости, дополнять таблицы другими строками, например «Характеристика грунта: просадочность, набухание», «Коррозионность».

Форма 1	Форма 2

4.4. Отметки дна траншеи под газопровод проставляют в характерных точках, например в местах пересечений с автомобильными дорогами, железнодорожными и трамвайными путями, инженерными коммуникациями и сооружениями, влияющими на прокладку проектируемых газопроводов.

Отметки уровней указывают в метрах с двумя десятичными знаками, длины участков газопроводов — в метрах с одним десятичным знаком, а величины уклонов — в промилле.

4.5. Принятые масштабы продольных профилей указывают над боковиком таблицы.

Пример оформления продольного профиля газопровода приведен на черт. .

Черт. 2

Буквенные обозначения

В настоящий момент существует несколько способов классификации условных обозначений. Ключевые правила оформления проектной документации, связанных с элементами систем отопления, вентиляции и кондиционирования прописаны в ГОСТ 21.602–2003. Там указаны основные буквенные символы, с помощью которых обозначается вентиляция на схемах.

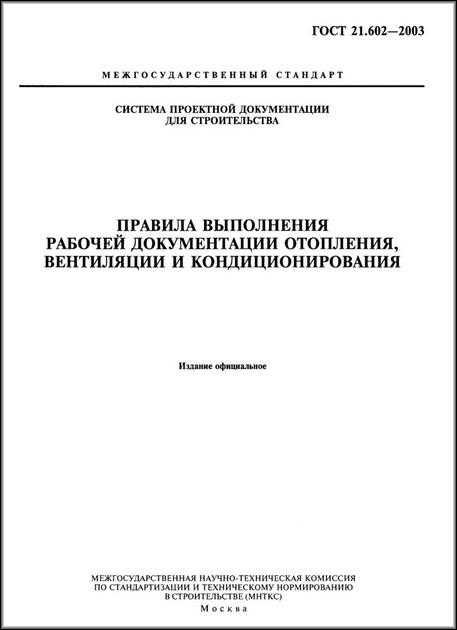

ГОСТ 21.602-2003

В соответствии с указанным выше стандартом, применяются следующие сокращения:

П — вентиляция приточного типа;
В — вентиляция вытяжного типа;
А — отопительный агрегат;
У м воздушная завеса;
ПЕ/ВЕ — приточная/вытяжная система с самостоятельной циркуляцией;
ДП/ДВ — приточная/вытяжная противодымная установка с принудительным побуждением;
ПУ — канал удаления пыли;
ЛП — люк для выполнения замеров;
ЛВ — отверстие для чистки и обслуживания воздуховодов;
ДПЕ/ДВЕ — приточная/вытяжная противодымная система с естественным побуждением.

В данном списке перечислены основные буквенные указатели, применяющиеся на схемах для систем, обеспечивающих вентиляцию и кондиционирование помещений. Однако помимо буквенных сокращений также используются и графические обозначения, которые применяют для оформления чертежей. Их подробнее рассмотрим далее в этом материале ниже.

Подведем итоги

Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.

Пример проекта

В компании «Мега.ру» вы найдёте квалифицированных проектировщиков вентсистем, которые помогут правильно рассчитать и начертить проект. Мы оказываем услуги в Москве и области, а также соседних регионах, практикуем удалённое сотрудничество. Рады ответить на все интересующие вопросы, телефоны для связи размещены на странице «Контакты».

Условные графические обозначения применяются на всех стадиях проектирования систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также при монтаже, наладке и эксплуатации указанных систем, т.к. они позволяют передать в графическом виде общую информацию, необходимую при работе с проектом, и облегчить процесс проектирования, изучения и анализа проектов.

Действующая система условного графического обозначения, установленная в ГОСТ 21.206-93 и ГОСТ 21.205-93, не отражает всего многообразия новых элементов и оборудования, широко применяемого в настоящее время. В результате проектные организации и фирмы-производители вынуждены использовать для своих проектов и каталогов индивидуальные условные обозначения, что значительно затрудняет и работу проектировщиков, и использование отечественной и зарубежной климатической техники.

Графические обозначения в стандарте ANSI / ASHRAE Standard 134-2005 в основном относятся к трубопроводам и воздуховодам. Они предназначены для чертежей планов и разрезов и не могут быть использованы для чертежей принципиальных и аксонометрических схем, распространенных в отечественной практике проектирования.

В настоящем стандарте предложены условные графические обозначения, используемые в реальных проектах, учитывающие номенклатуру наиболее часто применяемых элементов и оборудования, которые не искажают и не дублируют условные графические обозначения, установленные в ГОСТ 21.206-93 и ГОСТ 21.205-93.

Стандарт разработан для апробации на практике предложенных условных графических обозначений. Все предложения и замечания просьба направлять в Комитет НП «АВОК» по стандартизации.

Стандарт предназначен для специалистов по проектированию, монтажу, наладке и эксплуатации систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также студентов высших учебных заведений.

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ПРОЕКТАХ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ТЕПЛОХОЛОДОСНАБЖЕНИЯ

GRAPHIC SYMBOLS FOR HEATING, VENTILATING, AIR-CONDITIONING, HEAT AND COOL SUPPLY

Дата введения – 2006-01-04

1.1 Настоящий стандарт устанавливает графические обозначения трубопроводов, воздуховодов, элементов и оборудования для проектирования систем отопления, вентиляции, кондиционирования воздуха, теплохолодоснабжения зданий и сооружений различного назначения.

1.2 Графические обозначения следует использовать на чертежах планов и разрезов, а также в аксонометрических и принципиальных схемах.

1.3 В стандарте приведены графические изображения приводов и элементов автоматизации и контроля необходимых для проектирования средств управления.

1.4 Размеры условных графических обозначений на чертежах и схемах принимают без соблюдения масштаба, но с сохранением конфигурации.

1.5 Графические символы в стандарте предназначены для ручного и автоматизированного проектирования.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 21.206-93 СПДС. Условные обозначения трубопроводов;

ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем;

ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах;

ANSI/ASHRAE Standard 134-2005. ASHRAE STANDARD. Graphic Symbols for Heating, Ventilating, Air-Conditioning and Refrigerating Systems;

ГОСТ 21.602-2003 СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования.

3.1 Обозначения трубопроводов, их диаметры и размеры воздуховодов следует показывать в соответствии с требованиями ГОСТ 21.602-2003.

3.2 Условные обозначения разделены на следующие разделы:

– оборудование (приложение 3), -оборудование для очистки вентиляционных выбросов (приложение 4),

– элементов автоматизации и приводов (приложение 5).

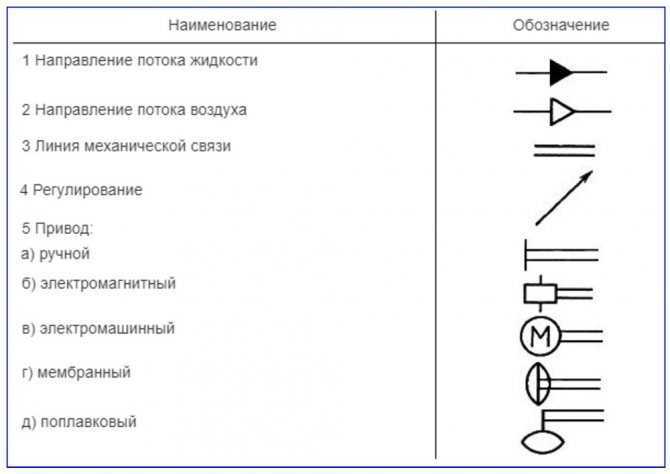

3.3 В таблицах установлен код обозначения. Первые две цифры – номер таблицы, третья и четвертая цифры – порядковый номер обозначения в данной таблице.
