Как сделать картофелесажалку своими руками: чертежи

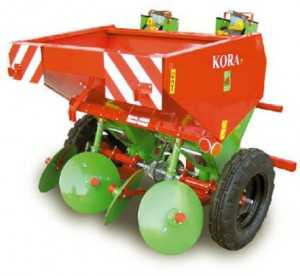

Двухрядная прицепная аграрная техника

Наиболее популярной у аграриев является двухрядная картофельная сажалка. Машина состоит из следующих основных конструктивных элементов:

• Рама.

• Бункер.

• Рыхлитель.

• Заделывающий диск.

• Опорное колесо.


Поскольку техника полуавтоматическая, то работа осуществляется сеяльщиком,
для которого предусмотрено сиденье с подседельником и опорой, также есть подножки и стремянки.

Принцип работы
картофельной сажалки для мотоблока
не сложен: необходимо засыпать в бункер семенной материал и включить первую передачу мини-трактора, к которому прицеплена машина.

Специальные приспособления для проделывания борозд требуется заблаговременно установить на необходимую глубину. Картофель будет доставляться в борозду посредством трубы-семяпровода.

Внимание! Расстояние между клубнями зависит исключительно от скорости, с которой перемещается трактор, она не должна быть более 1 км/ч. Попавшие в почву клубни требуется засыпать землей

Именно здесь вступают в дело заделывающие диски, расположенные под углом относительно борозд. Начиная вращаться, они сдвигают земельный пласт посредством трения о почвенный слой, тем самым заваливая картофель

Попавшие в почву клубни требуется засыпать землей. Именно здесь вступают в дело заделывающие диски, расположенные под углом относительно борозд. Начиная вращаться, они сдвигают земельный пласт посредством трения о почвенный слой, тем самым заваливая картофель.

Заделывающие диски обладают интересными конструктивными особенностями. Если ослабить стремянки, необходимые для прижатия опор к стойкам, удастся поменять уровень заглубления дисков в почвенный слой, а также угол атаки. Сделать это можно, повернув стойки вокруг оси.

Предусмотрен и третий тип регулировки, в частности доступно перемещение дисков в одну из сторон по осям вращения. Сделать это получится, задействовав регулировочные втулки (на каждой из осей их находится по 4 единицы). Необходимо переставлять втулки, изменяя ширину захвата.

Если грамотно осуществлять регулировку, ориентируясь на структуру почвы, то диски будут функционировать идеально.

Однако укладкой клубней работа сажалки не ограничивается: предполагается выполнение еще одной операции, связанной с устранением следов от тракторных колес. Убрать их можно посредством рыхлителя, представляющего собой расположенные на стойках культивированные лапы.

Необходимо добиться заглубления лап в почвенный слой,
что регулируется посредством перемещения стоек в вертикальной плоскости с последующим фиксированием сквозными пальцами в специальных обоймах.

Такая техника не сможет самостоятельно осилить проведение посевной — необходимо использовать мини-тракторы. Модель не столь важна, главное, чтобы агрегат был оборудован мотором УД-2.

Также требуется оснастить машину балластным грузом и противовесами, прикрепляемыми на задних колесах, без которых трактор может потерять устойчивость.

Выбирать сажалку необходимо ориентируясь на несколько факторов, например тип посадочного материала, характер грунта, объемы работы.
вы можете ознакомиться с тем, какая модель мини-трактора подошла бы для вашей дачи.

Такая техника очень эффективна и существенно упрощает труд фермеров, экономя много времени и снижая трудозатраты

Важно знать принцип действия техники, дабы правильно ее эксплуатировать

О том, как правильно собрать и настроить картофельную сажалку, можно узнать из следующего видео:

Применение картофелесажалки значительно упрощает труд огородника. Проблема в том, что такое устройство используют только раз в году, а стоимость заводских моделей существенна. Единственный выход для рачительных хозяев – сделать картофелесажалку своими руками из подручных материалов или списанной техники. Мы рассмотрим чертежи, рисунки и схемы трех самых востребованных видов: ручной, для мотоблока и мини-трактора.

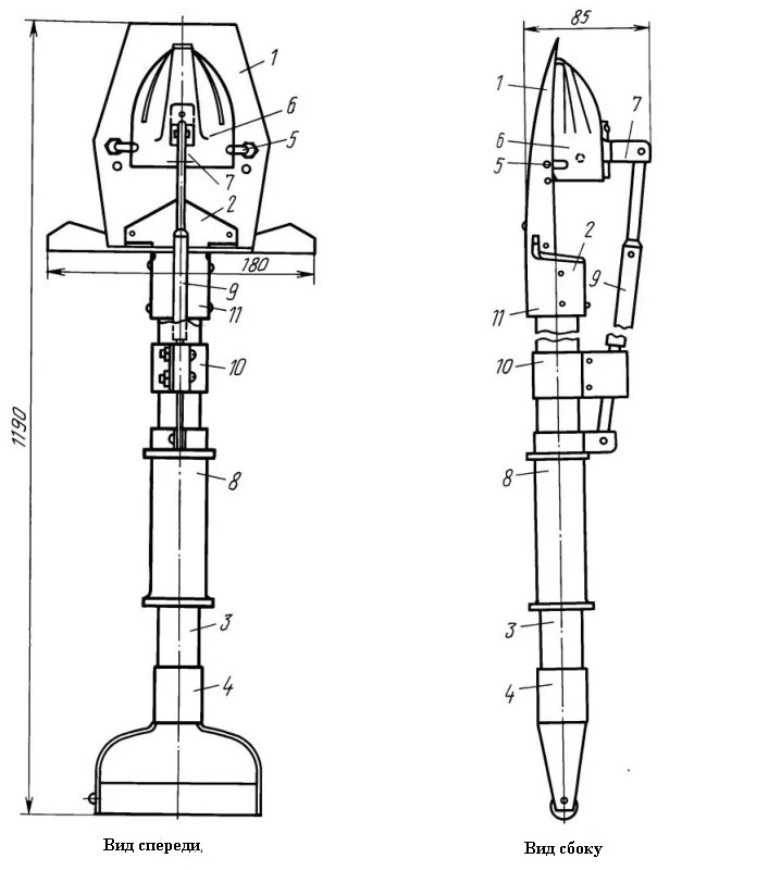

Реферат патента 2006 года РУЧНАЯ КАРТОФЕЛЕСАЖАЛКА

Изобретение относится к технике земледелия, а именно к конструкции ручных орудий для земледельческих работ, и может быть использовано для посадки картофеля. Ручная картофелесажалка содержит черенок с лезвием, ручку, расположенную перпендикулярно черенку, кронштейн и приемную емкость. Картофелесажалка снабжена подвижным упором для ноги, зацепом, ограничителем междурядий и фиксатором, а черенок выполнен в виде металлической трубы, нижняя часть которой имеет косой срез, расположенный со стороны ручки, с закрывающим его клапаном. Верхняя часть трубы выполнена расширяющейся кверху и является приемной емкостью. Подвижный упор для ноги жестко соединен с клапаном, зацепом и шарнирно с кронштейном. Ограничитель междурядий выполнен в виде прямоугольной планки с возможностью поворота на 180 градусов и расположен над упором. Фиксатор расположен в нижней части трубы под ограничителем междурядий. Это позволит повысить производительность, облегчить посадку картофеля, а также обеспечить точное соблюдение междурядий. 3 ил.

Пальцевая система подачи семенного материала

Отдельного внимания заслуживают агрегаты с пальцевой подачей. В данном случае подразумевается, что клубни будут подхватываться металлическими пальцами на почву. Сажалка имеет следующую конструкцию:

1. Плоскоременный транспортер.

2. Пластина, закрепленная шарнирами.

3. Вилочная пластина.

4. Цилиндрическая щетка.

5. Транспортер.

6. Колесо с ложками.


Также предусмотрен механизм, обеспечивающий поступательно-возвратные поперечные колебания транспортера. Принцип действия крайне простой: картофель подхватывается специальными пальцами, которые соединены с диском, имеющим открывающиеся и закрывающиеся посредством кулачкового механизма отверстия.

Виды картофелесажалок

Картофелесажалки позволяют облегчить труд огородников. Они различаются по типу посадки клубней, по количеству рядов, по присоединению к движущемуся аппарату (прицепное устройство, полунавесное, навесное). По второму признаку бывают:

• однорядные сажалки, соединяющиеся с мини-трактором и имеющие одну емкость для картофеля, применяют на небольшой территории;
• двухрядные аппараты с такой же конструкцией;
• четырехрядные позволяющие сажать на земельных участках порядка 2 га и больше.

Внимание! Двухрядная картофелесажалка подойдет для вспахивания глубоких борозд. По первому делению они позволяют высаживать пророщенные клубни с развитыми ростками, не пророщенные и смешанные.. Разбивка по виду:

Разбивка по виду:

• картофелесажалка для мотоблока;
• картофелесажалка для мини-трактора;
• ручная картофелесажалка.

Две верхние могут работать без человеческого участия, то есть в автоматическом режиме. Ручные самоделки не прикрепляются к технике и управляются огородниками. Когда требуется проработка маленького дачного участка в несколько соток, то бюджетным является третий вид.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

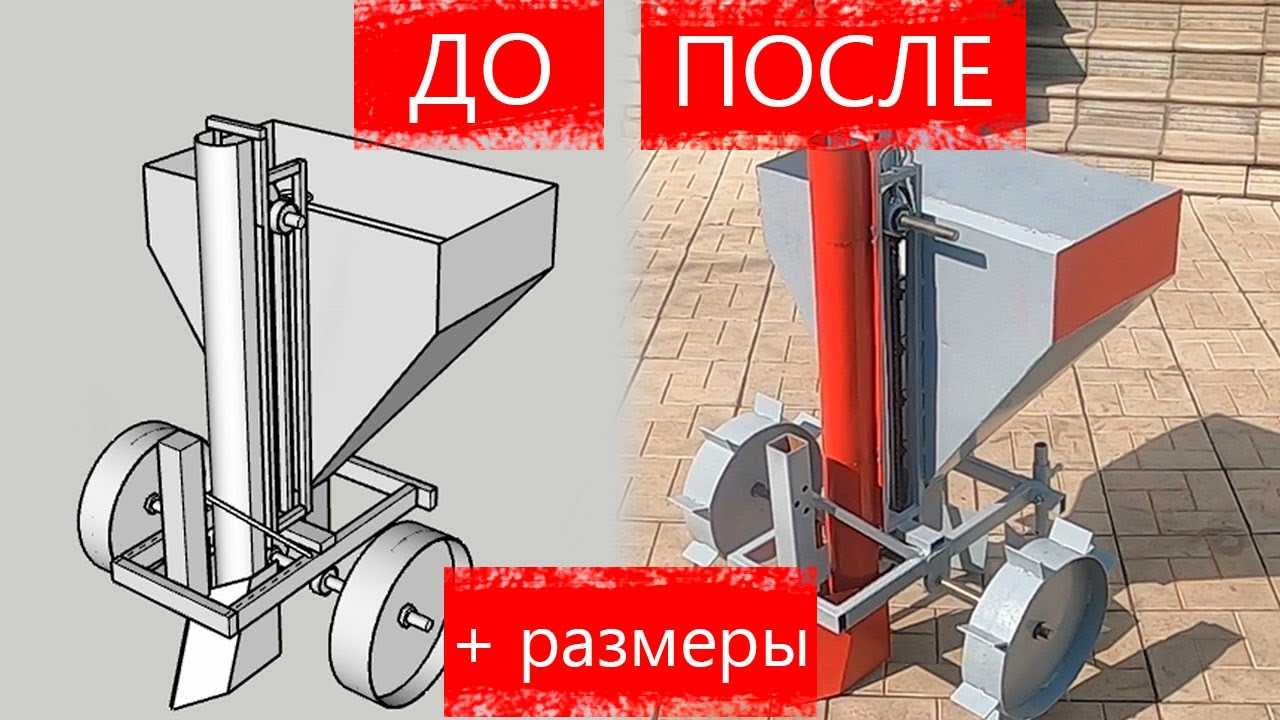

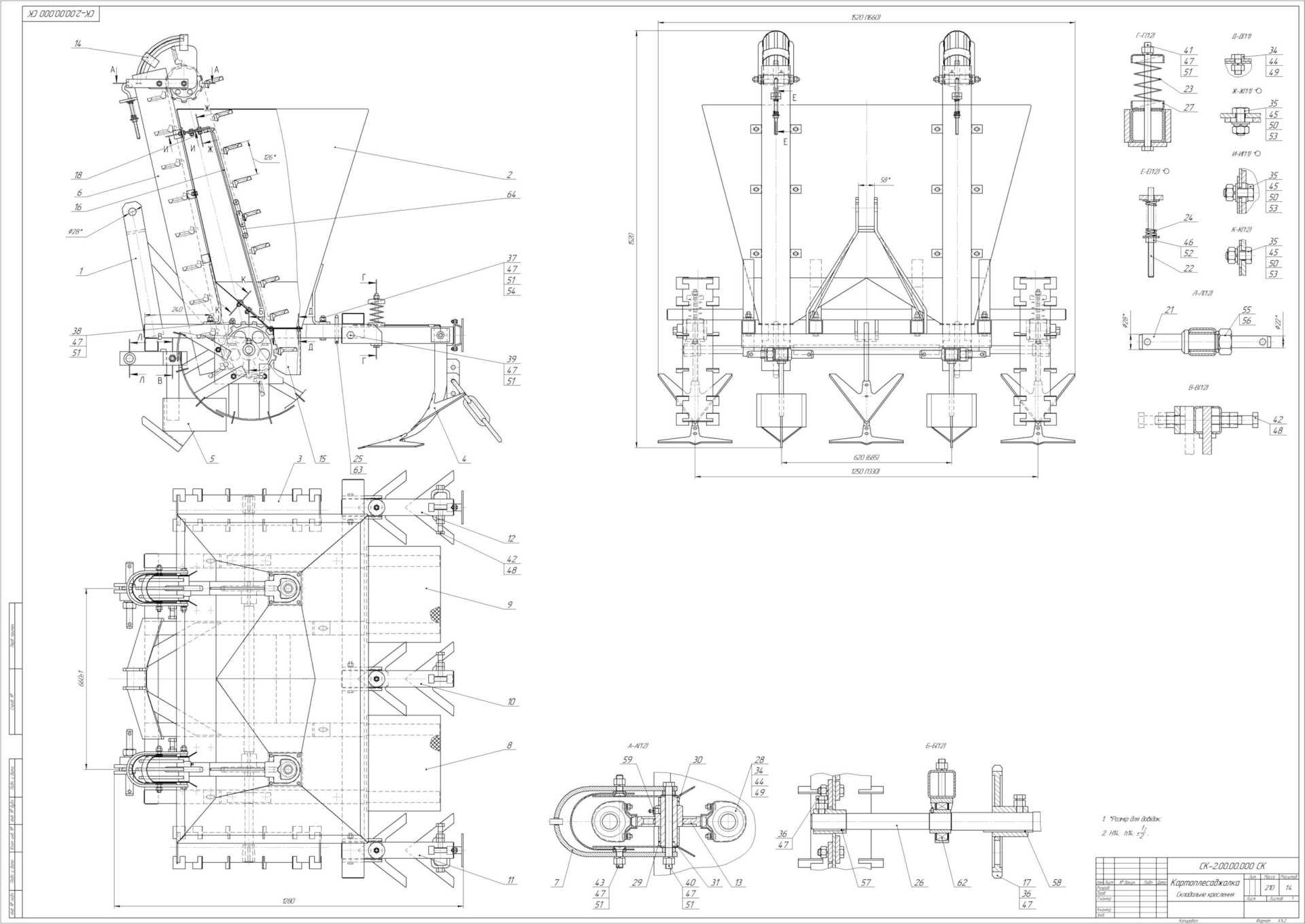

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Описание и назначение конструкции

Картофелесажалка — это приспособление, которое минимизирует применение тяжелого физического труда человека для посадки картофеля, ведь ее достаточно прикрепить к , засыпать клубни, и устройство само будет прорывать траншею, закладывать их и присыпать землей, а вы лишь управляете самоходной техникой и не забываете пополнять расходные .

Составляющие очень просты в понимании и изготовлении даже самостоятельно. Это непосредственно емкость, в которую засыпается посадочный материал, так называемый бункер.

Его исполнение может быть как конусообразным, так и прямоугольным, но главным условием для него является днище с хорошим уклоном, которое будет направлять поток картофеля к месту захвата в транспортировочные корзинки.

Знаете ли вы?
Первым овощем, выращенным в космосе, был именно картофель.

Они же, в свою очередь, крепятся либо к цепи, либо к ленте, проходящей с обратной стороны по желобу. О преимуществах и недостатках выбора транспортерного механизма мы поговорим позже.
К раме крепится еще плуг, делающий борозду, окучник и колеса, движение которых непосредственно согласовано с перемещением картофеля из бункера в землю.

Важно!
Самодельные картофелесажалки лучше всего использовать на уже подготовленной для этого почве.

Практическая реализация проекта

Рассмотрим двухрядную картофелесажалку без дополнительных приспособлений:

Для изготовления рамы используется квадратная труба, или швеллер. Также необходимо запастись стельным уголком, для соединения элементов между собой. Крепеж организован с помощью сварки. Можно выполнить болтовые соединения, но это не добавит жесткости конструкции.

Важно! Колеса на резиновом ходу лучше не использовать, они будут пробуксовывать на рыхлом грунте, и конвейер не обеспечит равномерной подачи. Оптимальный «донор» — старый газовый баллон

После тщательной разметки, из него болгаркой вырезаются обода шириной 150 мм. На внешнюю поверхность навариваются стальные грунтозацепы. Конструкция спиц не имеет значения, их можно изготовить из труб или стальных полос. Втулка приваривается к приводной оси. Если есть необходимость в демонтаже колес, используйте шпонки для фиксации

Оптимальный «донор» — старый газовый баллон. После тщательной разметки, из него болгаркой вырезаются обода шириной 150 мм. На внешнюю поверхность навариваются стальные грунтозацепы. Конструкция спиц не имеет значения, их можно изготовить из труб или стальных полос. Втулка приваривается к приводной оси. Если есть необходимость в демонтаже колес, используйте шпонки для фиксации.

Далее вам понадобится пара: звездочка-цепь. Их лучше подобрать от мощного механизма – старой сельхозтехники (например, комбайна «НИВА») или ленточного транспортера. Разумеется, велосипедный или мотоциклетный вариант не подойдет. Ковшеобразные захваты изготавливаются из стального прута, диаметр корзинки не должен превышать 50-60 мм. В противном случае будут захватываться по два клубня. Если вы не перебрали картошку до одинакового размера, придется в ходе посадки смахивать лишние клубни вручную.

Важно! Кронштейн с дисками надо подпружинить. Иначе на неровностях почвы буртик будет образовываться неравномерно.. Видео — самодельная картофелесажалка для мотоблока

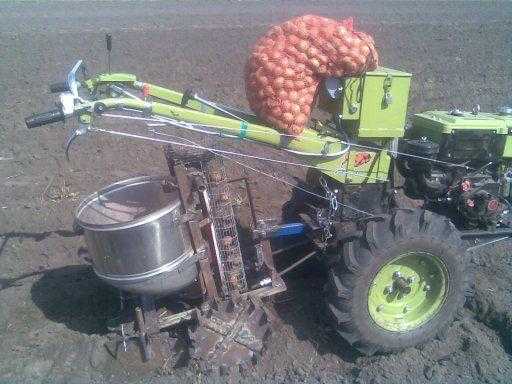

Видео — самодельная картофелесажалка для мотоблока

Поэтому, если у вас нет универсального мотоблока или же мини-трактора, затевать строительство механической картофелесажалки экономически бессмысленно.

Ручная картофелесажалка

Есть приспособления эконом класса, которые значительно облегчают труд дачника, но все же требуют применения ручной силы.

1. Самый простой вариант представляет собой конусообразный пробойник, который с усилием вонзается в землю на требуемую глубину. В образовавшееся отверстие бросается картофелина. Конус извлекается из грунта, отверстие засыпается.
2. Следующая конструкция состоит из трубы со скошенным краем, и клапана. Сверху для удобства крепится корзина для клубней. С помощью рукояток труба вонзается в землю, затем наклоняется для открытия клапана. Клубень остается на заданной глубине.

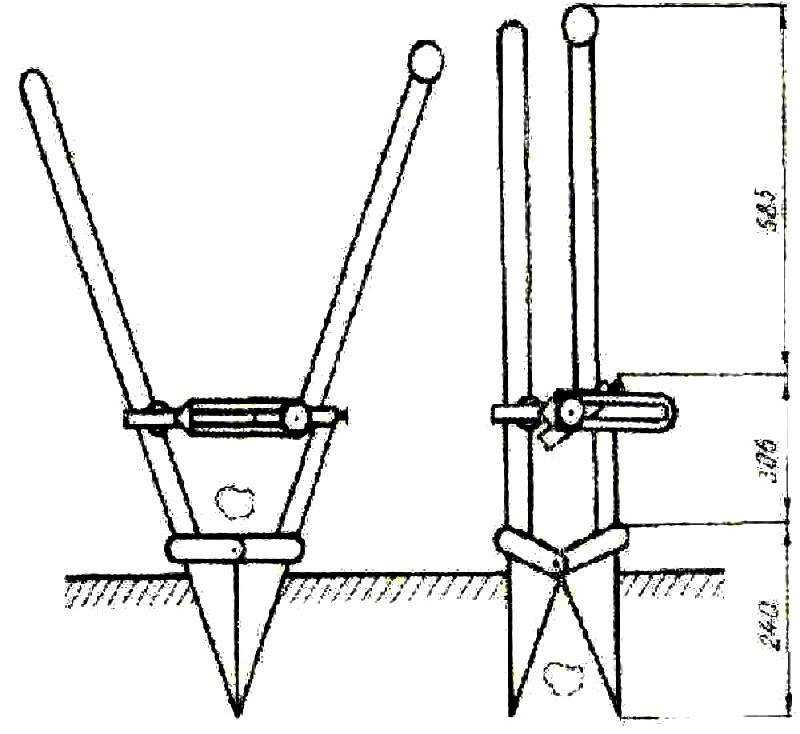

Еще один популярный вариант – вороний клюв. В сомкнутом состоянии острие вонзается в грунт, затем в него бросается картофелина, «клюв» открывается, клубень остается в земле.

Картофелесажалка с относительной механизацией. Фактически, это модернизированная одноколесная тачка.

Вместо колеса устанавливается роторная фреза с четырьмя отсеками. Клубни попадают в отсеки фрезы, и после поворота остаются в земле. Система достаточно эффективная, однако требует немалых усилий. Часто в передней части устанавливают вторую рукоятку, и перемещают приспособление вдвоем. Работает только на рыхлом, заранее подготовленном грунте.

Ручная картофелесажалка — оригинальный способ посадки картофеля, видео.

Итог:
Самодельная картофелесажалка своими руками – вполне реальный проект. В зависимости от наличия инструментов и заготовок, вы можете изготовить «комбайн» любой сложности. А бонус в виде выращенного урожая, окупит ваши трудозатраты с лихвой.

Картофелесажалка DIY: чертежи и инструкции

Прежде чем начать, вам потребуются следующие материалы:

• Деревянная или металлическая доска;
• Деревянные или металлические палки;
• Пружины или резиновые кольца;
• Болты, гайки и винты;
• Инструменты: дрель, пила, отвертка и др.

Далее представлены основные шаги для изготовления картофелесажалки:

1. Нарисуйте чертеж изделия, учитывая необходимые размеры и пропорции.
2. Подготовьте необходимые материалы и инструменты. Распределите детали согласно чертежу.
3. Приступайте к изготовлению рамы картофелесажалки. Соедините доски между собой, используя болты и гайки.
4. Изготовьте прессующий механизм, состоящий из деревянных или металлических палок и пружин или резиновых колец. С помощью отвертки и винтов закрепите пружины или кольца на палках.
5. Присоедините прессующий механизм к раме с помощью болтов и винтов.
6. Выверните заготовку и проверьте, работает ли механизм корректно.
7. При необходимости внесите коррективы и доработайте механизм.
8. Протестируйте готовую картофелесажалку, посадив несколько картофельных клубней в землю. Убедитесь, что сажалка выполняет свою функцию.

Теперь, когда у вас есть все необходимые чертежи и инструкции, приступайте к созданию ручной картофелесажалки своими руками. Это отличный способ сэкономить деньги и получить полезное сельскохозяйственное оборудование для своего сада или огорода. Удачи в вашем творческом процессе!

Как механизировать процесс посадки картофеля

Для облегчения посадки картофеля используют картофелесажалки, которые выполняют несколько последовательных действий.

1. Перемещают вдоль рядков контейнер с посадочными клубнями.
2. Прорывают неглубокую канавку для заглубления посадочного материала.
3. Осуществляют подачу картофелин последовательно из буккера в семяпровод.
4. Выполняют равномерный высев клубней в почву.
5. Прикрывают канавки слоем грунта, формируя поверх посаженного материала небольшой холмик.

Вся технология посадки заключается в соблюдении требований к процессу. Нужно обеспечить ряд условий агротехники:

• ширина междурядий – 60…70 см;
• расстояние между растениями в рядке – 30…35 см;
• глубина посадки – 6…8 см;
• высота формируемого холмика над посаженными клубнями – 10…12 см.

Ручная или механизированная картофелесажалка

Конечно, проще начать изготовление небольшой ручной картофелесажалки. Но следует учитывать:

• перемещать тележку с бункером по перекопанному или рыхлому полю будет довольно тяжело, колеса будут утопать в мягкой почве;
• толкая приспособление, трудно выдержать прямолинейное движение, поэтому рядки могут получаться неровными;
• привод подачи картофелин в семяпровод придется организовывать от положения колеса, поэтому часть усилий на перемещение агрегата тратится на подачу клубней из бункера в питающую трубу;
• формирование канавки для высадки картофеля происходит за счет сил огородника;
• прикапывание посаженного материала также организуется путем использования усилий человека.

В результате ручная посадочная машина будет ориентирована на использование физических ресурсов овощевода. Еще в 1927 году академик Горячкин В.П. описал силовой баланс устройства для посадки картофеля. Он определил, что посадка со скоростью движения 1 км/ч потребует приложения усилий в количестве 17…20 кг.

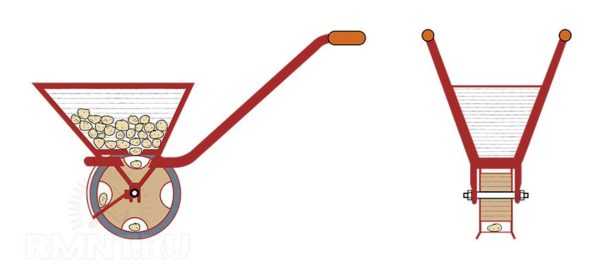

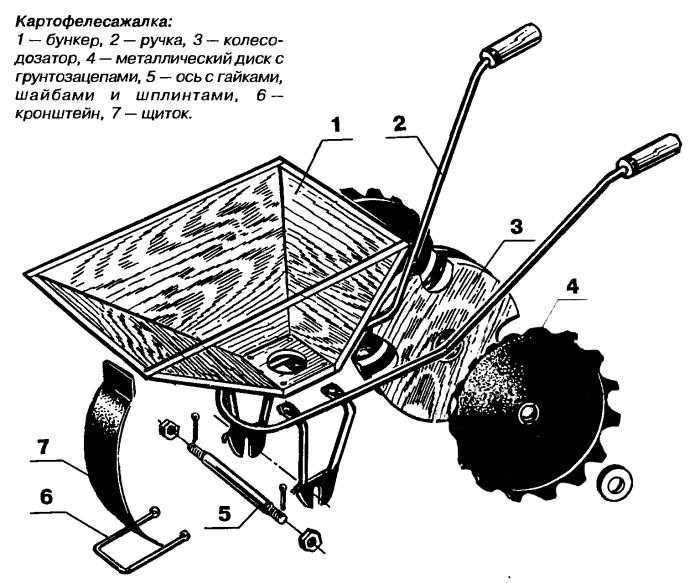

Конструкция ручной картофелесажалки

Простое устройство предназначено для равномерного распределения клубней по канавке. В нем имеются основные элементы:

1. Бункер, в него загружаются посадочные клубни.
2. Высевающее колесо выполнено так, что имеющиеся выемки заполняются картофелинами. В дальнейшем вместе с ободом клубень опускается вниз. Там и остается. Понадобится с помощью мотыги или грабель присыпать борозды.
3. Защитный кожух не позволяет посадочному материалу выпадать из выемки в колесе раньше перемещения в нужное положение.
4. Рукоять управления помогает управлять ручной картофелесажалкой.

Как изготовить ручную сажалку своими руками

Бункер проще всего изготовить из фанеры толщиной 3…4 мм. Можно применить оцинкованную листовую сталь толщиной 0,45…0,7 мм.

1. Разрабатывается проект, в котором предусматривается объем бункера 40…50 л (более тяжелую сажалку будет труднее перемещать по полю).
2. Из выбранного материала выпиливаются или вырезаются заготовки.
3. С помощью саморезов или заклепок соединяются панели бункера. При необходимости дополнительно используются уголки для повышения жесткости изделия.

Колесо для равномерного высева подбирается или рассчитывается по следующим критериям:

• нужно выполнять посев картофели на расстоянии 300…350 мм;
• используются картофелины диаметром 45…50 мм.

Полная длина окружности высевающего колеса должна составлять 1400…1900 мм. Можно принять 1600 мм. Тогда диаметр колеса определится, она составит 510 мм.

1. Из листа фанеры толщиной 8 мм нужно вырезать заготовки колес диаметром 510 мм.
2. Внешняя ширина колеса должна составлять 65…70 мм. Для клубня потребуется оставить промежуток шириной 50…55 мм.
3. Из фанеры выпиливают внутреннюю часть колеса (8 заготовок, будут скрепляться между собой с помощью клея или саморезами). Во внутренней части образуются выемки для картофелин.
4. После зачистки производится склеивание деталей. Используется эпоксидный клей, он не боится влаги, которая обязательно будет при посадке картофеля во влажной почве.
5. Колесо пропитывается горячей олифой, а потом окрашивается алкидной эмалью в два слоя.
6. Из листовой стали изготавливается защитный кожух.
7. Его крепят к каркасу из водопроводных труб и бункеру.
8. Из водопроводных труб изготавливают ручки управления. Для удобства работы концы обматывают изолентой или скотчем.

Чтобы не допустить попадания нескольких клубней в выемки высевающего колеса, устанавливают щетки, они не позволят нескольким картофелинам одновременно попадать в выемки.

Самодельная картофелесажалка для мини-трактора

Картофелесажалка для небольшого трактора чаще всего предусматривает обработку сразу двух рядков. Особенностью такого вида устройства является то, что во время работы формируется сразу несколько рядков, что ускоряет процесс посадки. Для изготовления такого устройства необходимо:

• изготовить из металлического уголка прочную раму;
• снизу на раму крепится ось с колесами;
• устанавливается два бункера (или один по желанию) для распределения посадочного материала;
• привариваются специальные сошки, с помощью которых роются канавы;
• сбоку делается желоб, где по специальным креплениям с чашами подается посадочный материал;
• на задней части устройства диски для выравнивания грунта.

Использование трактора рекомендовано чаще всего для больших площадей, где применение ручного метода посадки неэффективно.

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера.
На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены.
Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов.
С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Ручная картофелесажалка

Сфера применения ручной картофелесажалки – небольшие дачные участки, так как все же требуются некоторые физические усилия. Самая простая в изготовлении схема.

Процесс изготовления

На чертеже конструкция представлена черенком из металлической трубы, на которой с помощью сварки фиксируют острие-основание и 20-сантиметровую планку-ограничитель. Последняя служит и упором для ноги. Острие можно не собирать отдельно, а срезать под углом, чтобы получить заостренный и легко входящий в почву край.

Емкость для клубней фиксируют с внешней стороны острия двумя болтами, затем к ней прикрепляют контейнер и толкатель-тягу. На верхнем конце устройства формируют держатель с подвижной ручкой и муфтой, которая будет управлять толкателем и кронштейном, в результате клубень попадет точно в место посадки.

Как пользоваться

Алгоритм работы:

1. Заполнить емкость посадочным материалом.
2. Установить устройство на нужное место на поверхности почвы.
3. Нажать ногой на ограничительную планку и заглубить лезвия в почву.
4. Наклонив ручку инструмента к себе и от себя, создать свободное пространство для клубня, который попадает в нужное место с помощью нажатия на ручку устройства. Далее острие картофелесажалки извлечь из земли.
5. Заново повторить процесс уже для нового клубня.

Инструкция по изготовлению

Болгаркой или ножницами по металлу необходимо срезать нижнюю часть трубы со скосом, что позволит получить небольшое заострение снизу.

Вырезаем крышку для клапана, при этом такая крышка должна с запасом перекрывать нижнее отверстие трубы. К корпусу трубы выполненный клапан крепим при помощи шарнира. Сверху к трубе приваривают или крепят ручки, которые можно сделать из подручных материалов.

Корзину, в которой будут храниться подготовленные к посадке клубни, можно не приваривать к картофелесажалке, однако в данном случае нам всегда потребуется носить с собой ведро с посадочным материалом. Корзина должна быть не слишком громоздкой и большой. Лучше всего выполнить ее из пластикового ведра объемом 5−7 литров.

Подножку можно как изготовить самостоятельно, так и использовать старый остов от сумки на колесиках. Лучше всего подножку крепить к нашей основе картофелесажалки при помощи сварки. Тем самым вы обеспечите прочность и долговечность выполненной конструкции.

Картофелесажалка не должна быть излишне тяжёлой. В последнем случае вы не только не упростите себе посадку картошки, но и усложните себе жизнь, управляя таким неповоротливым и тяжеловесным устройством. Выполненный клапан можно дополнить небольшим ножным зацепом, что позволит с легкостью ногой открывать и закрывать отверстие, выполняя посадку клубней точно в лунки.

В сети интернет вы сможете с легкостью найти многочисленные схемы выполнения таких картофелесажалок. Помните о том, что основным элементом такого приспособления станет именно клапан, который может открываться вручную или ножным зацепом. Изготовить его проще всего из небольшой трубы и приваренной крышки, которая крепится на завесы.

https://youtube.com/watch?v=2AK-TpPGOJ0

Приспособление из тележки

Изготовление ручной картофелесажалки из двухколесной тележки не отличается сложностью, поэтому с выполнением такого садового инструмента справится каждый из нас.

К нижней части тележки между двумя колесами приваривают небольшое устройство-бункер для равномерной подачи корнеплодов в подготовленную заранее борону. Фактически такая тележка едет над выкопанной бороной, и через равные промежутки открывается клапан, и закладываются клубни картофеля в подготовленные лунки. В нижней задней части аппарата имеется небольшой щит или отвал, который засыпает борону с посаженными клубнями.

Для выполнения такой картофелесажалки необходимо также использовать конусообразную трубу с приваренным в нижней части клапаном. Клапан может открываться с помощью цепного механизма или же тросиком самим садоводам.

https://youtube.com/watch?v=8GqgTEZ0V-c

Ручная картофелесажалка своими руками

Огородники часто создают самодельные картофелесажалки из подручных материалов. Такие конструкции имеют следующие преимущества:

• не требуют затрат на приобретение устройства;
• качественно справляются с поставленными задачами;
• изготавливаются по индивидуальным предпочтениям огородника;
• ускоряют процесс посадки культуры на участке.

Процесс сборки самодельной картофелесажалки не занимает много времени и может быть смонтирован новичком.

Необходимые материалы

Для того чтобы изготовить изделие для посадки картофеля, необходимо, прежде всего, подготовить следующие виды материалов:

• труба диаметром 80 мм, длиной не менее 1 метра, материал трубы должен быть легким;
• шарнир или дверная петля;
• клапан готовый или лист метала для его изготовления;
• металлический уголок;
• ведро или велосипедная корзина;
• ручки или два отреза металлопластиковой трубы.

Также необходимо подготовить сварочный аппарат, рулетку и ножницы для резки металла.

Процесс изготовления

Для того чтобы изготовить устройство самостоятельно, необходимо соблюдать следующий алгоритм действий:

• металлическая труба обрезается в нижней части таким образом, чтобы получился небольшой скос;
• из листа металла вырезается клапан, который будет закрывать нижнюю часть трубы;
• в месте среза устанавливается шарнир и крепится клапан;
• отступив от края трубы 15-20 см, следует приварить ножку;
• сверху на трубу приваривается уголок, куда крепится корзина, куда будет помещен посадочный материал;
• по бокам устанавливаются ручки для управления.

Данная конструкция считается наиболее простой, посадка клубней осуществляется следующим образом. Труба скошенным острым краем проникает в почву, клапан открывается, клубень попадает в лунку. После чего огороднику необходимо просто выровнять почву.

Как сделать картофелесажалку для мотоблока самостоятельно

Начать изготовление сельскохозяйственного оборудования нужно с того, чтобы собрать раму. Для этого необходим стальной швеллер восьмого типоразмера. Поскольку сажалка для картофеля предназначена для техники малого размера, то и сам бункер должен быть небольшим, не более двадцати килограммов.

1. Внутри необходимо установит вертикальный лифт. На нем должны быть чаши, диаметром около восьми см. Для того, чтобы механизм работал, его необходимо присоединить к колесу, где будет работать цепная передача.
2. В данном механизме по чертежам и картинкам должна быть труба для вывода семян, которая закрепляется под лифтом загребающей деталью.
3. Звездочка диаметром восемнадцать см. должна быть связана цепью со звездочкой мотоблока, таким образом, будет осуществляться сцепная передача.
4. Цепь для передачи можно снять с велосипеда. Благодаря этому расстояние между лунками с картофелем будет составлять примерно 35 см.

Картинка загрузки картофеля в картофелесажалку
