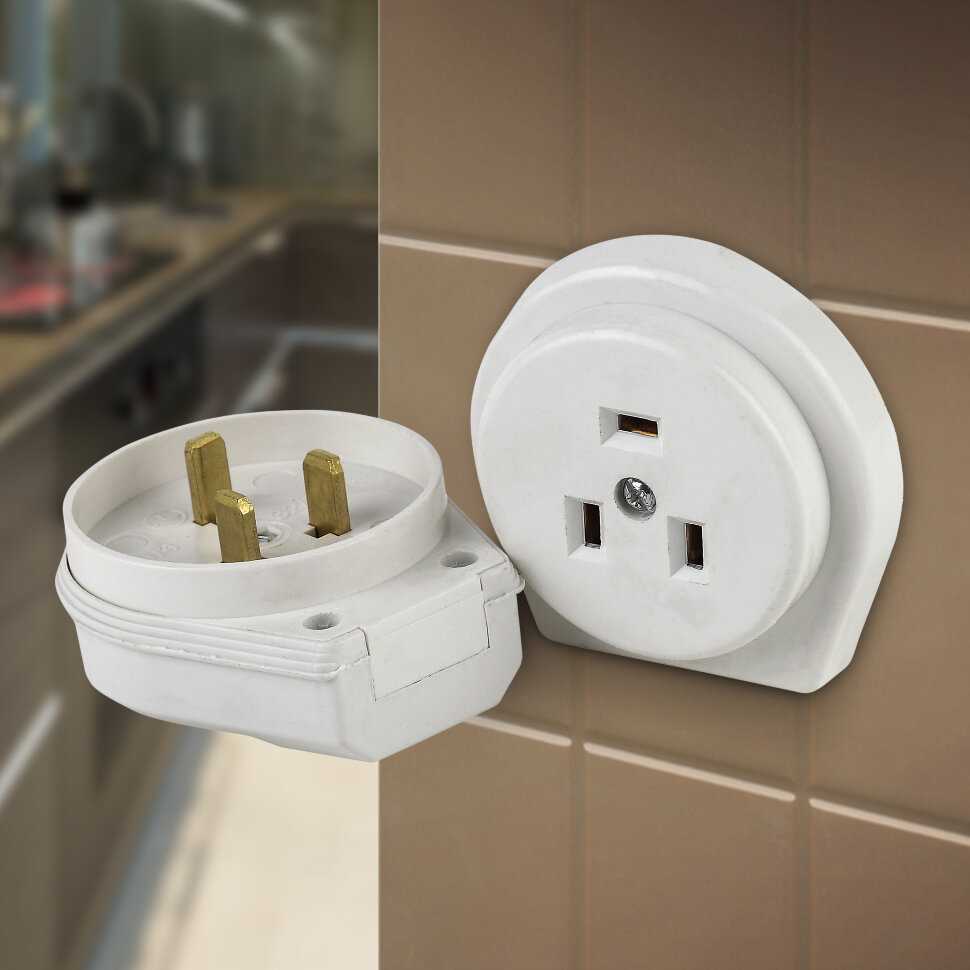

Рижская трёхконтактная розетка

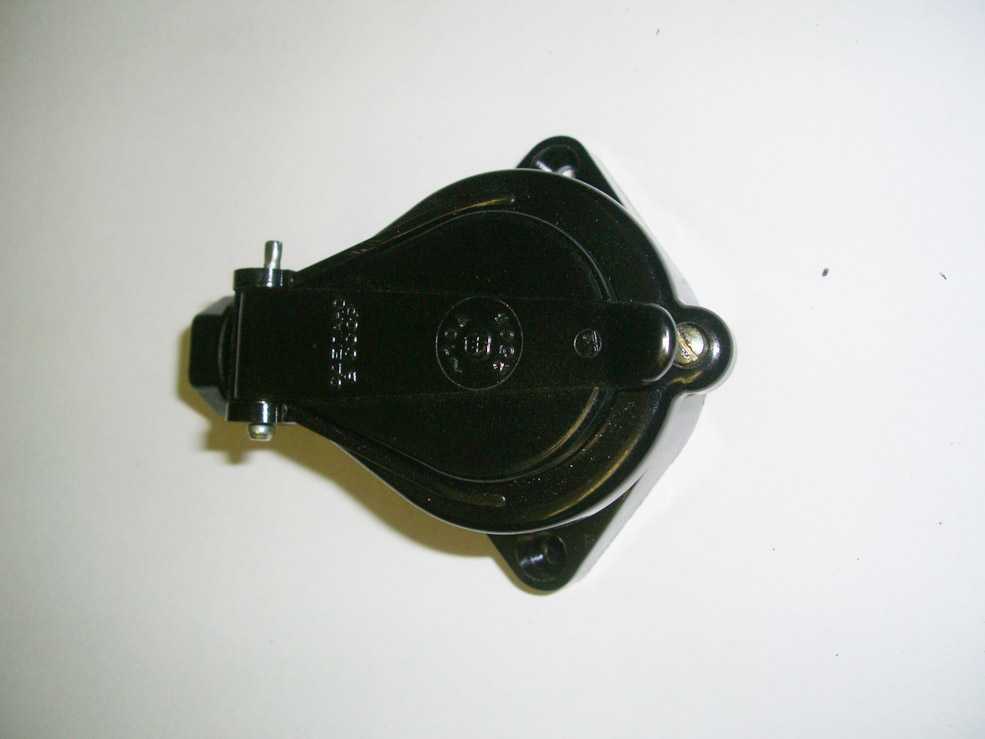

Эту розетку я нашёл в коробке с хламом на работе. На самом деле там их была целая куча, видимо варварски демонтированная с какого-то старого стенда. Но у всех остальных были так или иначе поломаны внешние крышечки, эта – самая целая.

Умиляют её компактные размеры, рядом с обычной бытовой советской розеткой она выглядит как игрушечная. Провода к механизму были подключены очень основательно: с использованием специальных клемм. Не исключено, что они входили в комплект самой розетки.

33 комментария
Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Читать полностью о Рижская трёхконтактная розетка .

Конструктивные особенности

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.

Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.

В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.

Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.

Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:

Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.

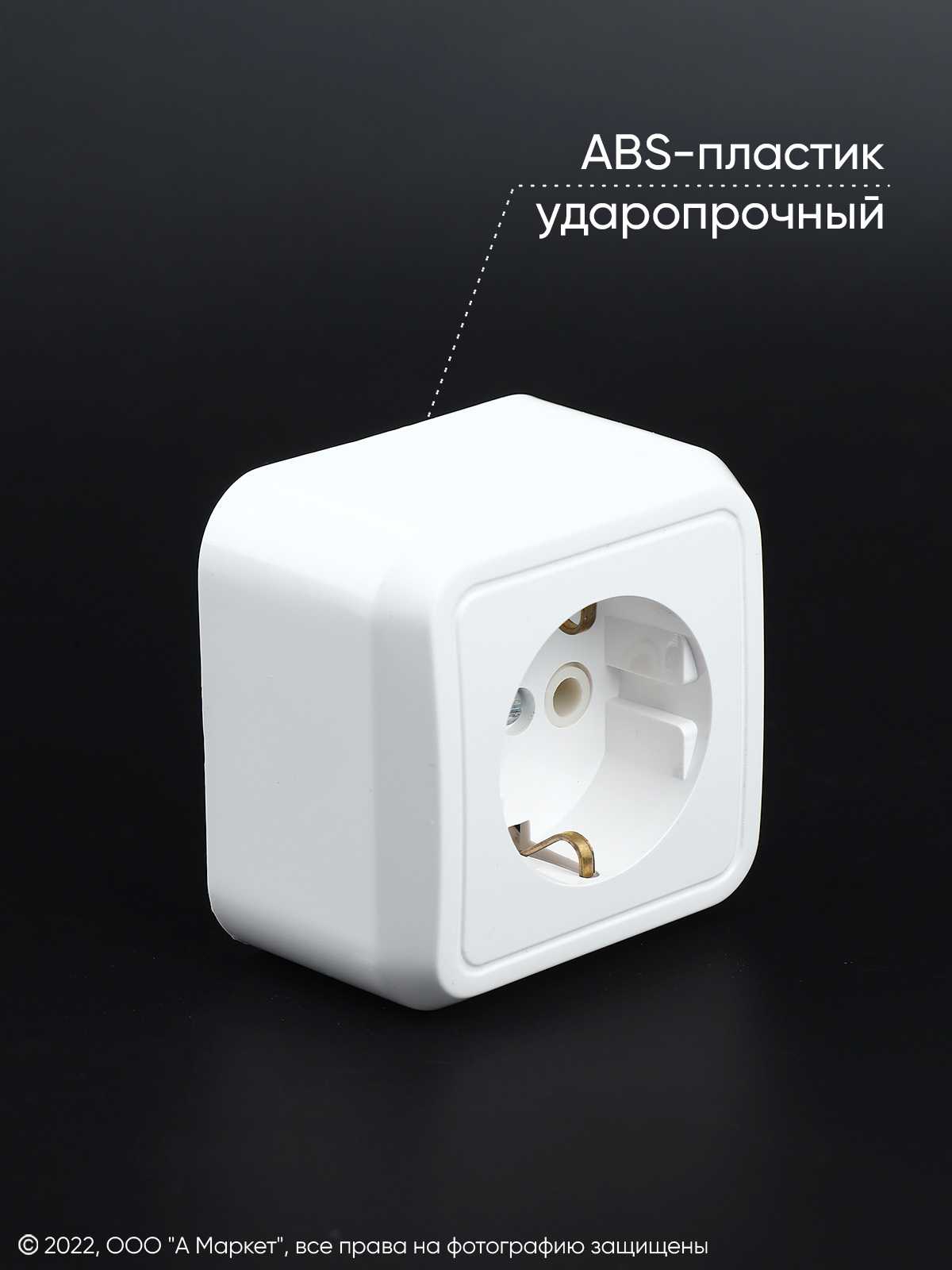

Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

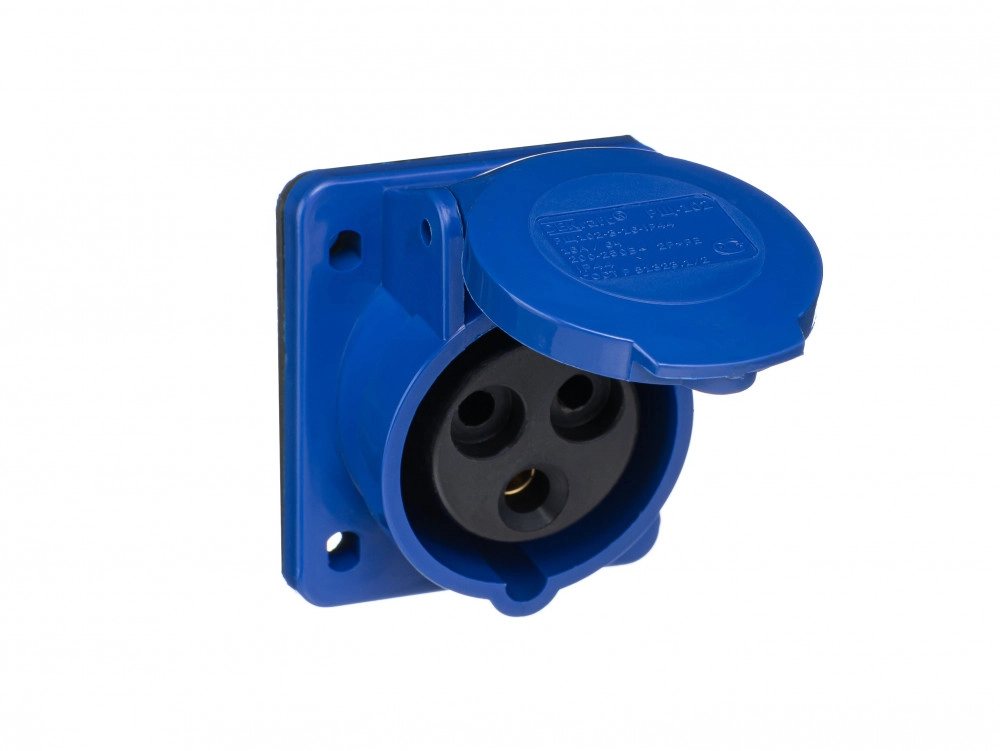

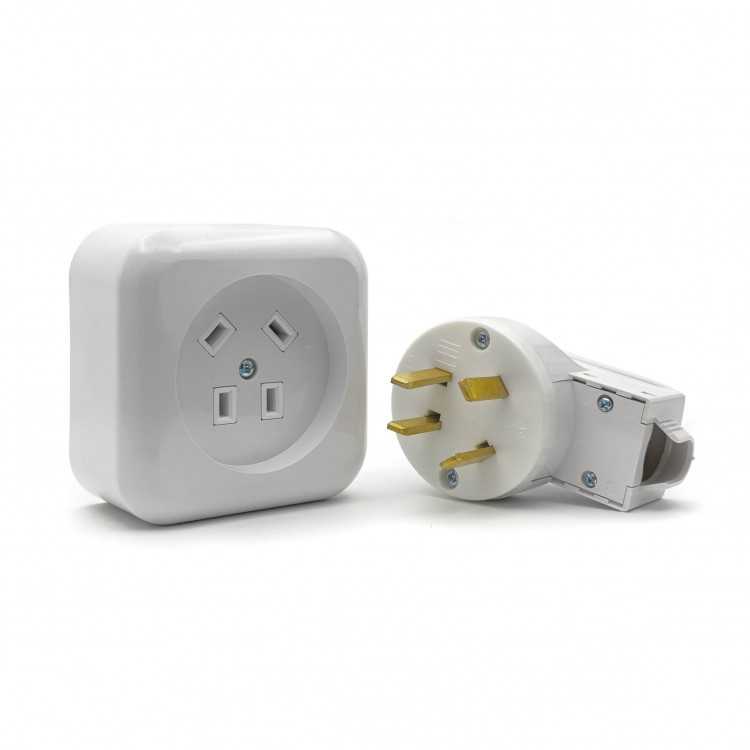

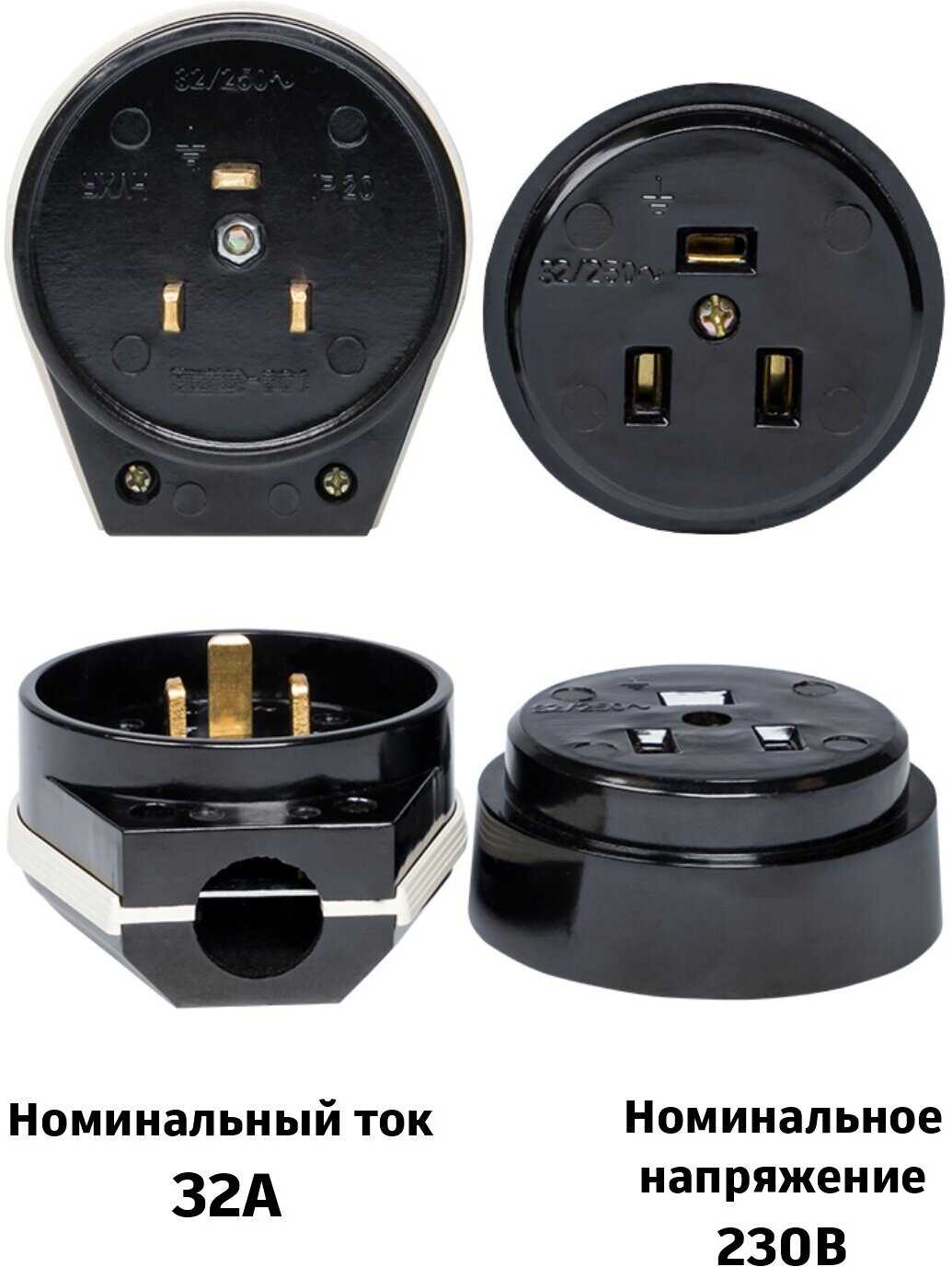

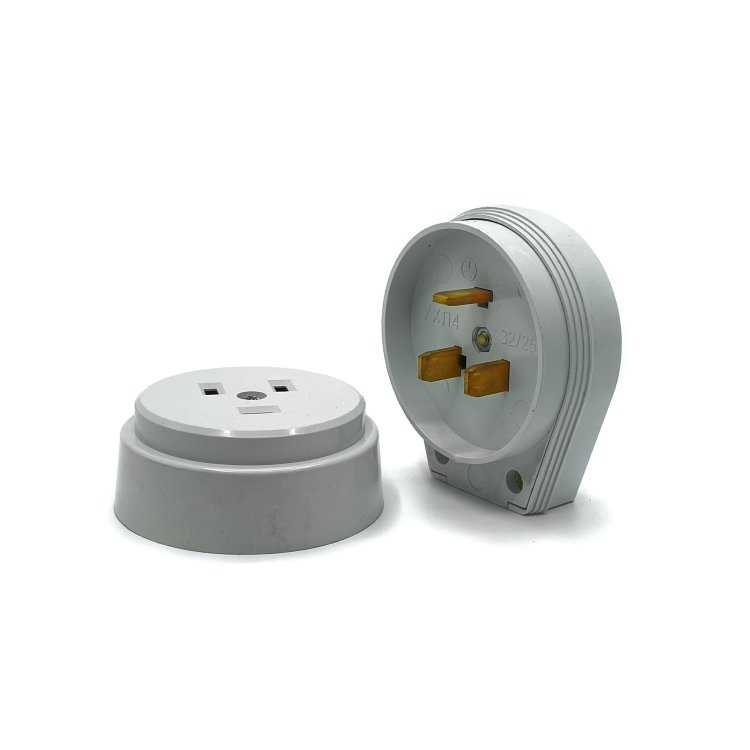

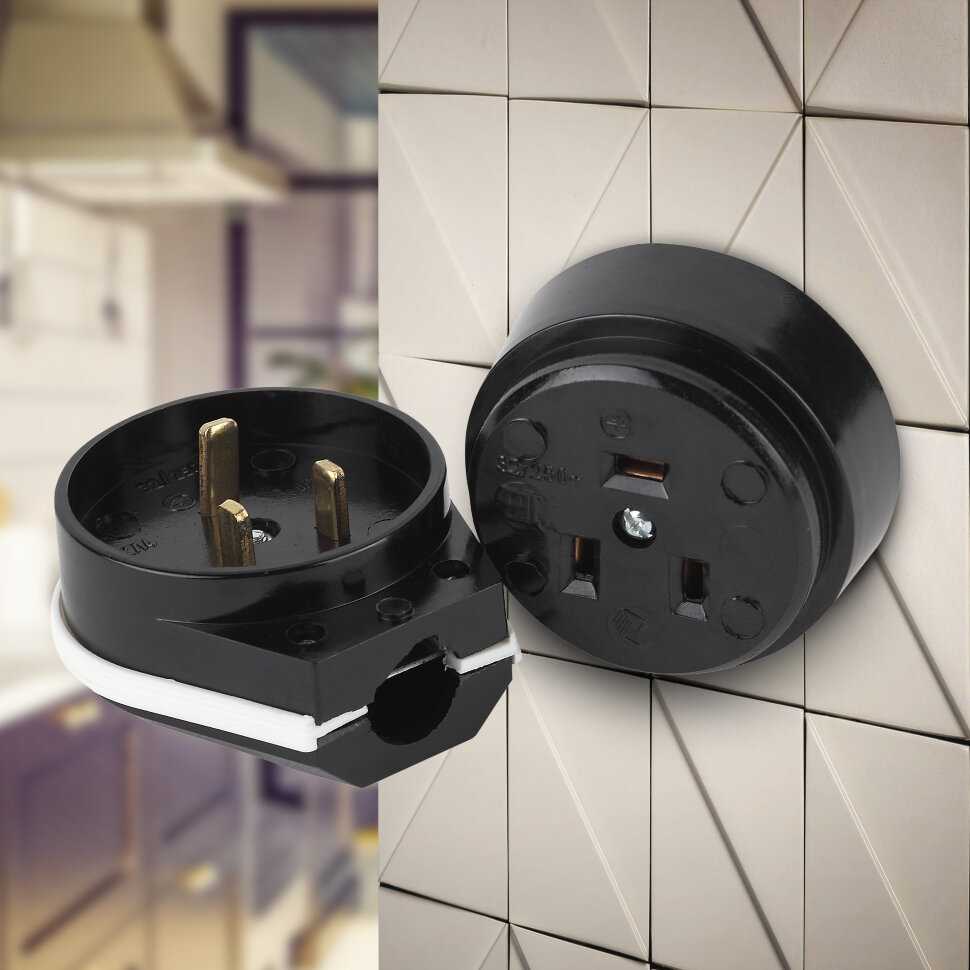

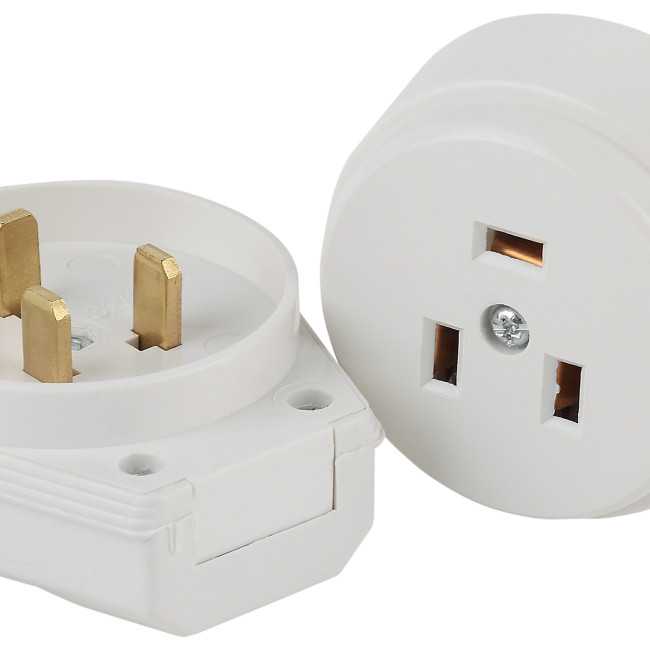

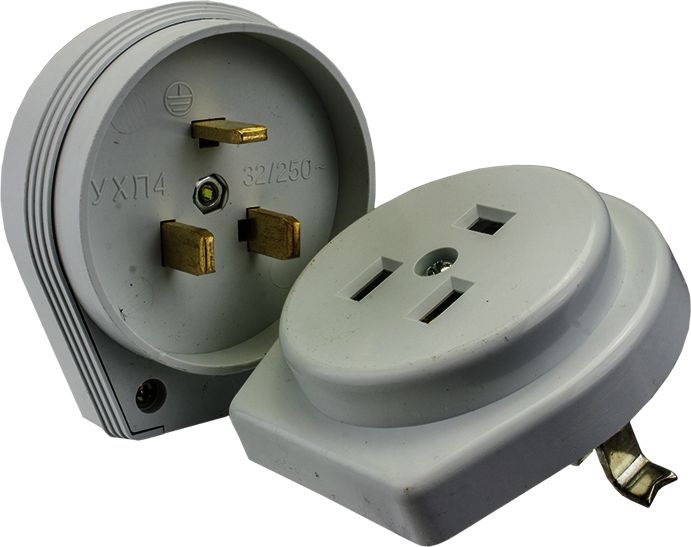

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

Также розетки бывают:

С одним вводом (одноместная);

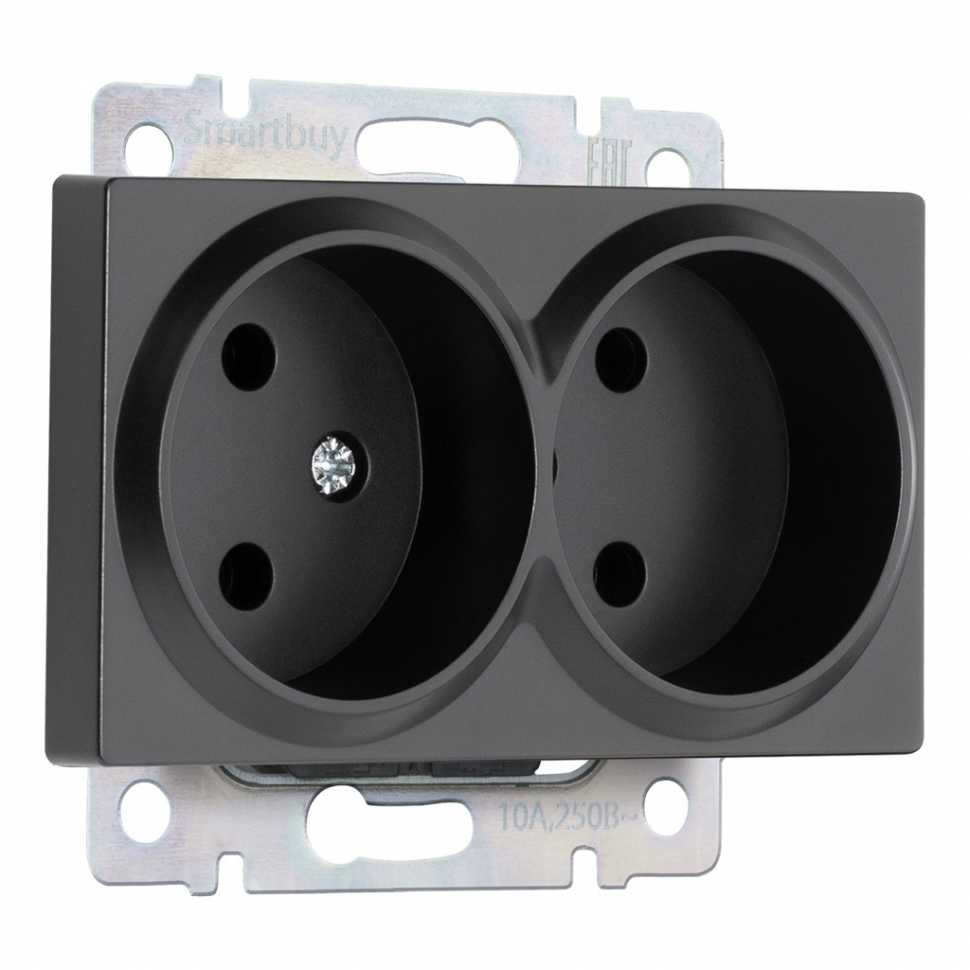

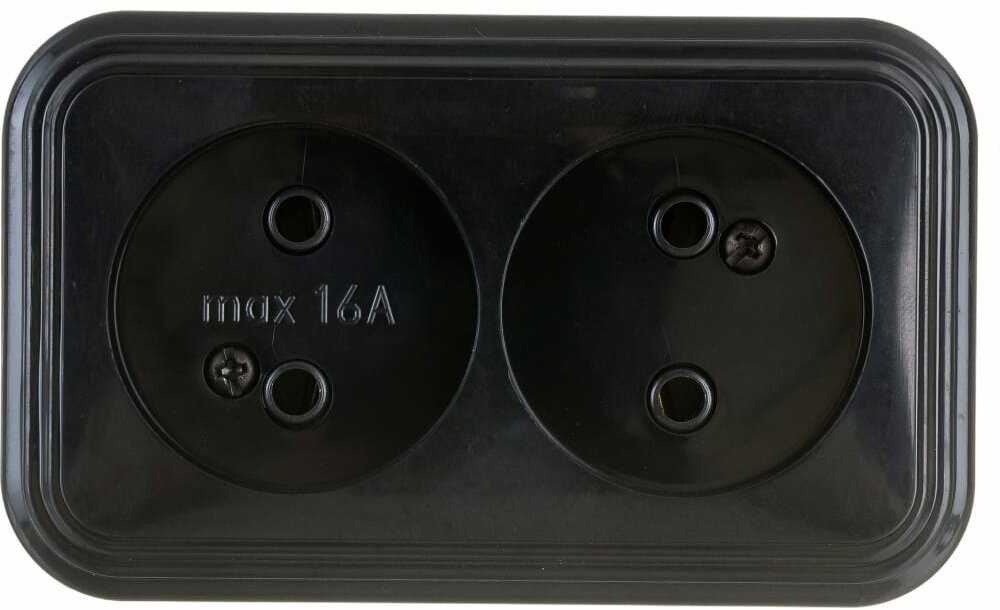

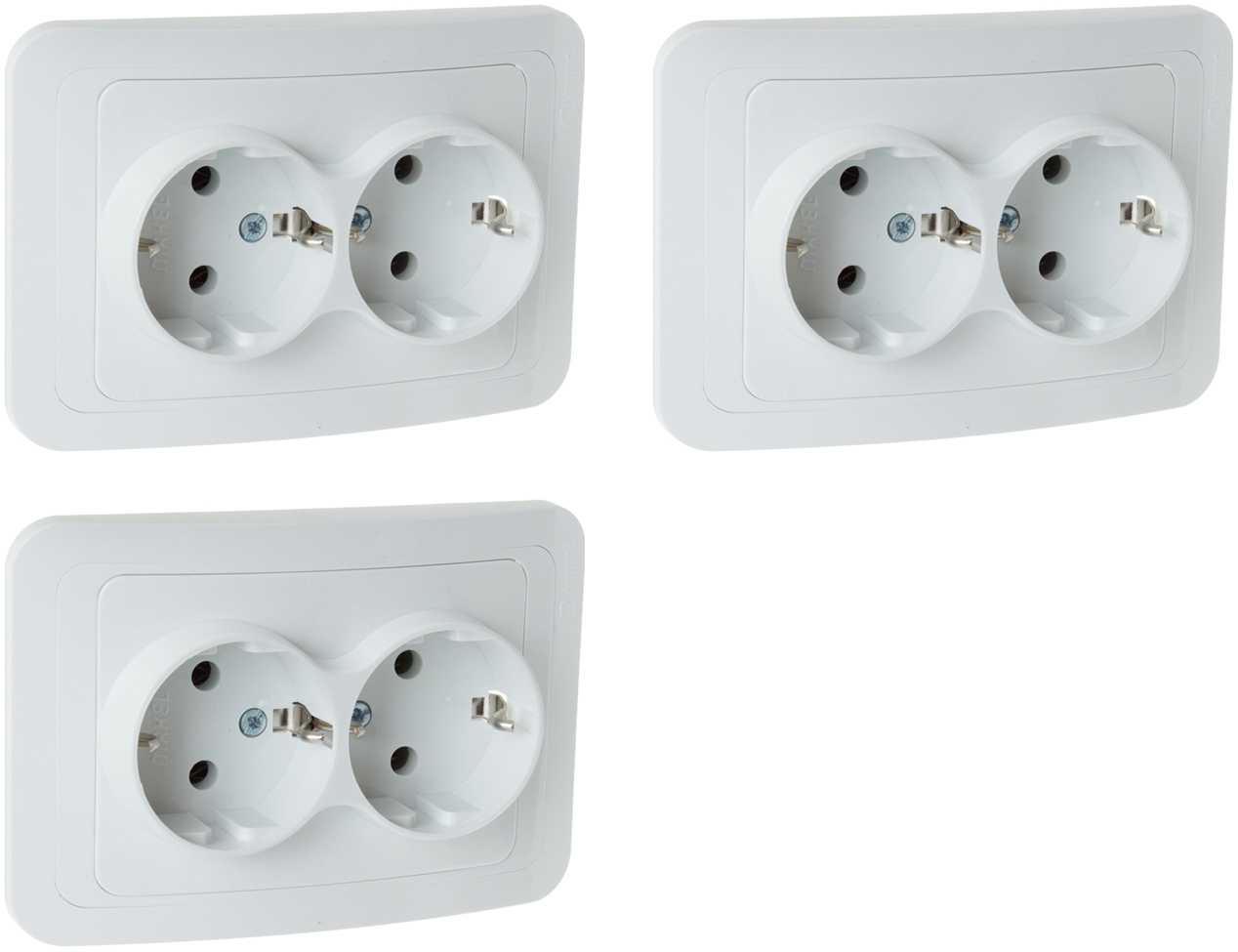

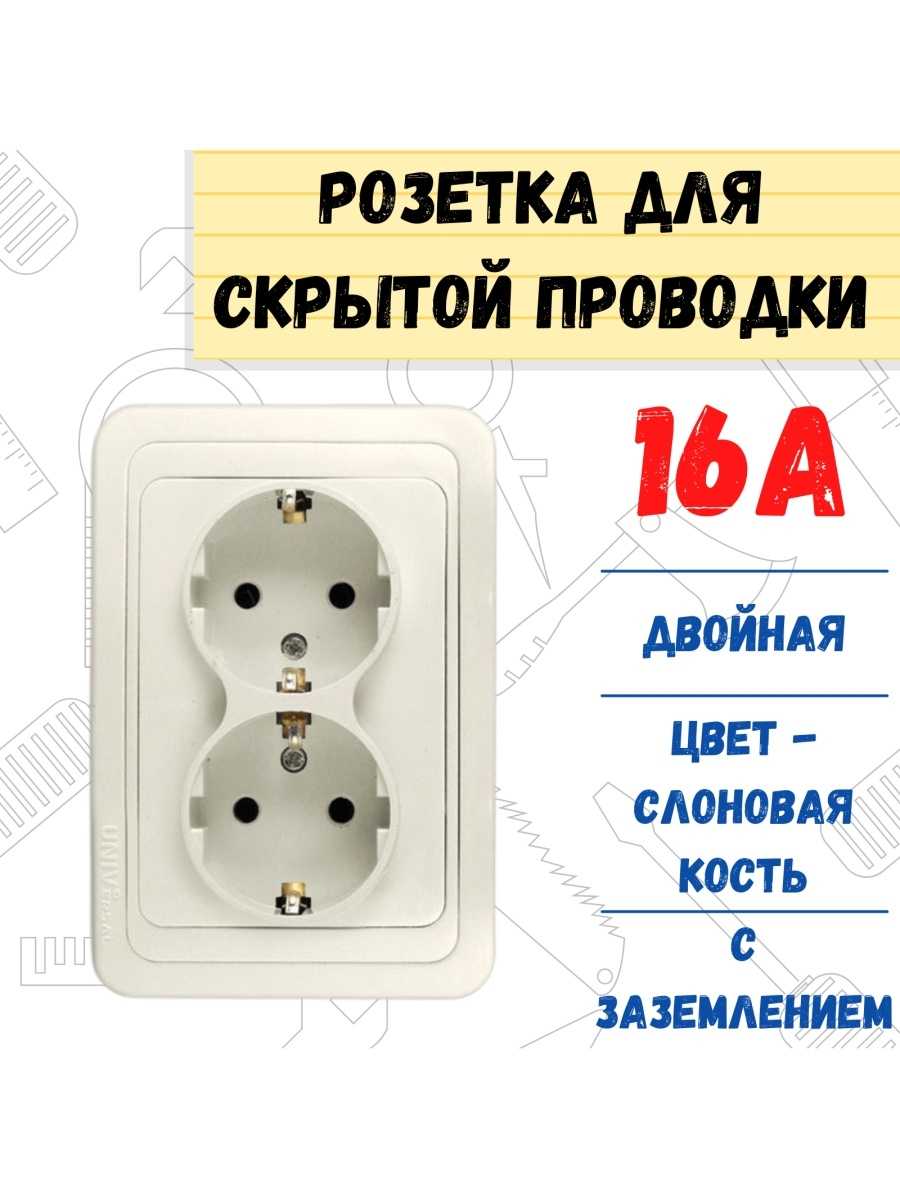

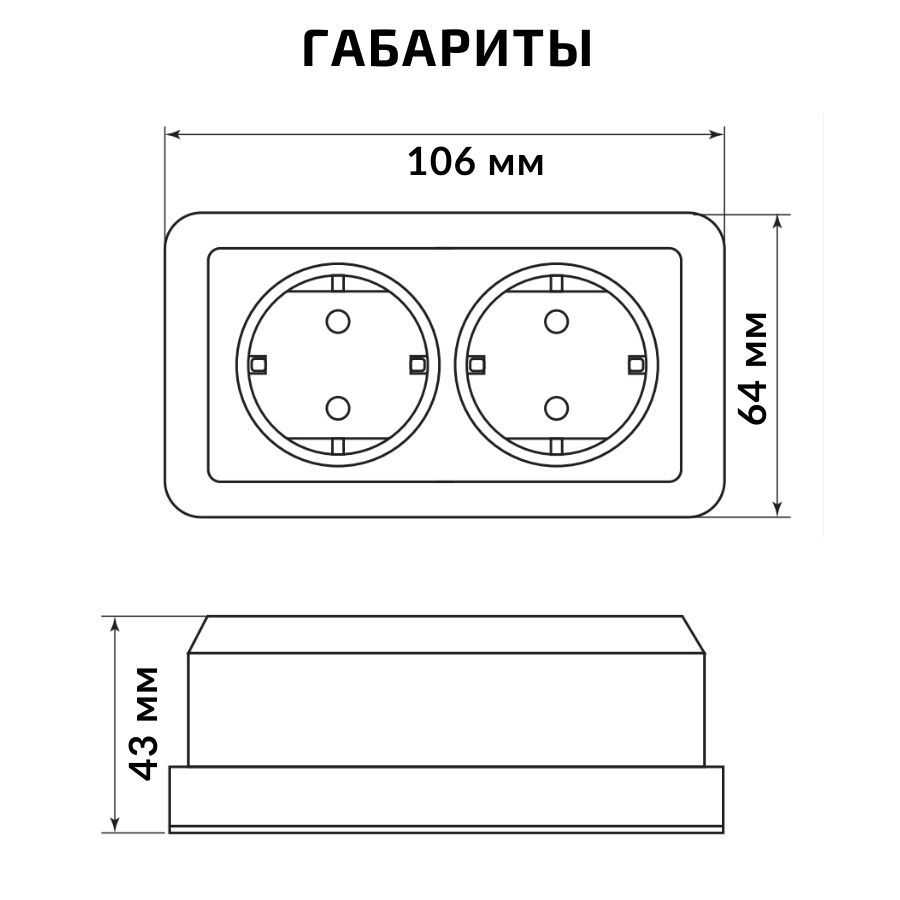

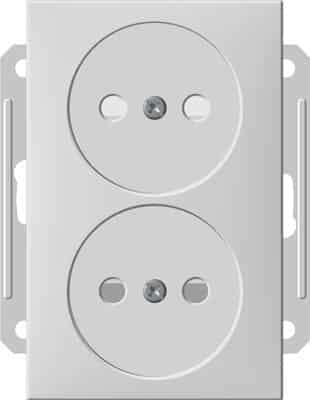

С двумя отводами, соединенными в одном подрозетнике (двухместная);
Силовая трехфазная или 3-полюсная.

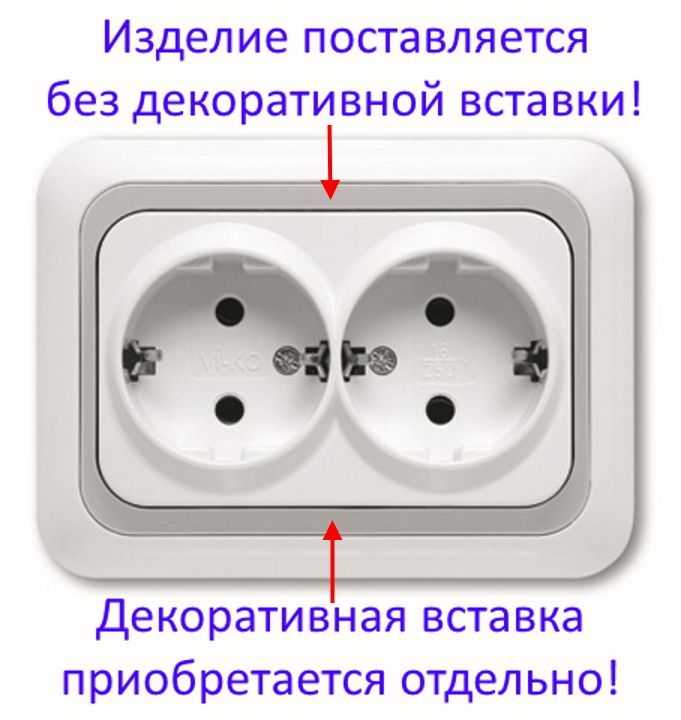

Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.

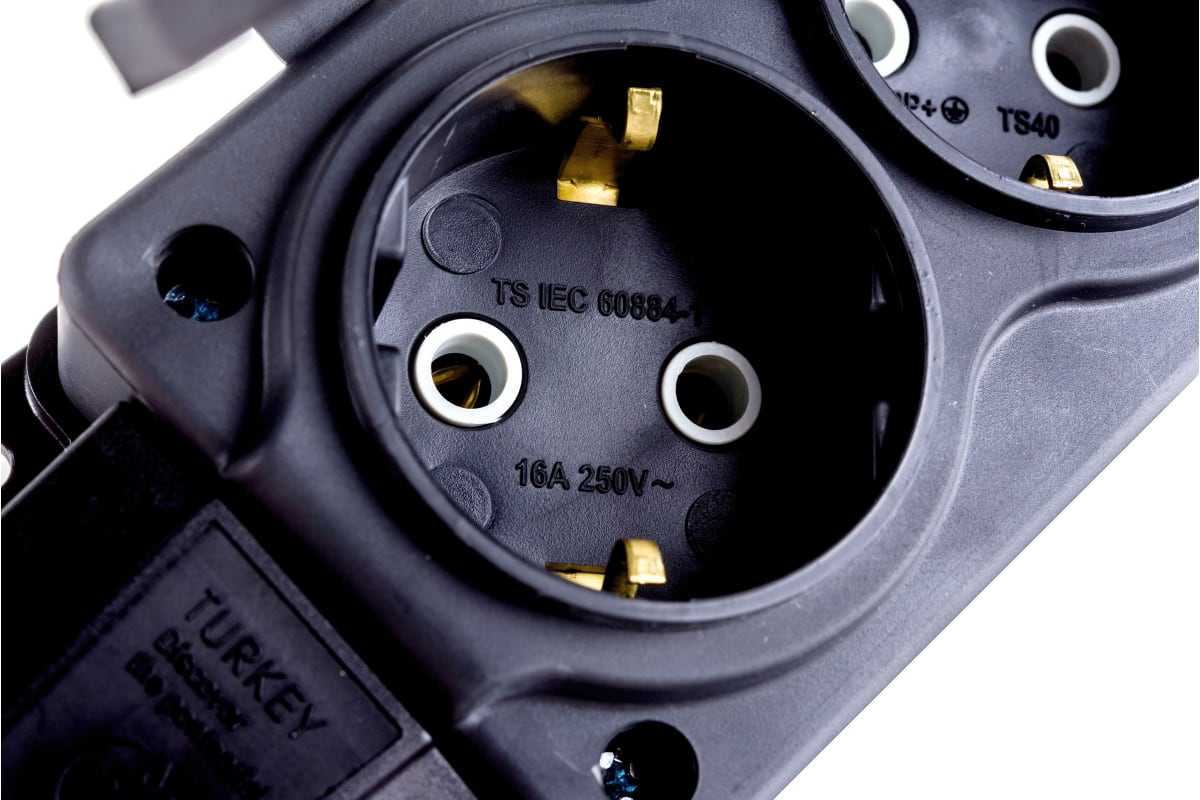

Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.

Часто задаваемые вопросы от читателей

Здравствуйте! Хочу задать вам вопрос – относительно чего вы измеряете разность потенциалов? Если вы меряете клемму (зажим) относительно нейтральном проводника, то наличие тех же 100 – 150 В это нормальная ситуация. Так как при включении в штепсельную розетку любого электрического прибора, в нейтральном проводнике будет протекать ток и возникнет определенный потенциал. Который и должен зафиксировать вольтметр относительно земли.

Если же вы производите замер относительно любой точки заземленной конструкции, которая в нормальном режиме работы не является проводником электрического тока, то налицо повреждение изоляции какого-то электрооборудования, подключенного к электрическим цепям.

В случае естественного старения или механического повреждения изоляционного покрытия или диэлектрического основания часть потенциала может перейти на корпус электрооборудования, несущие конструкции и т.д. При этом в защитном проводнике будет появляться определенный уровень напряжения, зависящий от проводимости диэлектрика в месте повреждения. Такая ситуация представляет реальную угрозу жизни и здоровью жильцов.

Для устранения данной ситуации вам необходимо выявить дефектное электрооборудование. Удобнее ориентироваться по включенному в штепсельную розетку электрооборудованию, поэтому заметьте, что включено в штепсельную розетку или от клавишного выключателя в момент обнаружения потенциала на клемме (зажиме).

Затем «прозвоните цепь» между выводами штепсельной розетки к защитной клемме в каждом из подключенных электроприборов. При дефекте изоляции мультиметр покажет «наличие цепи» между фазным и защитным проводником, либо между нейтральным и защитным.

Современный рынок измерительного оборудования предлагает самые различные устройства для определения тех или иных параметров электрической цепи. Наиболее точные данные о пиковом значении напряжения можно получить за счет специальных анализаторов, предназначенных для оценки качества электроэнергии. Такие приборы способы подключаться к ноутбуку или ПК и передавать данные в виде диаграмм, графиков или таблиц. В которых с заданной частотой фиксировались минимальные и максимальные значения напряжения.

К примеру, мультиметр DM-860A обладает опцией CREST:

— Чтобы включить режим фиксации пикового значения нажмите соответствующую кнопку .

— После чего мультиметр начнет измерять данные с частотой один раз в миллисекунду, как только он обнаружит наибольшее или наименьшее значение, он подаст звуковой сигнал.

— В результате с помощью кнопки вы сможете выводить на дисплей значения MIN или MAX, вычислять разницу между ними.

— Продолжительность измерений в таком режиме определяется вами лично, так что вы сможете определить пиковый максимум и минимум в любом временном промежутке.

Заметьте, в этом режиме мультиметр исключает возможность автоматического отключения при отсутствии каких-либо манипуляций.

Источник

Параметры

Для начала разберем маркировку розеток штепсельного типа. Обозначение состоит из букв и цифр, к примеру:

РШ-Ц- 20-0-01-10/220 – это розетка штепсельная утопленного типа при открытой проводке, однофазная, из серии с заземлением, используется в сети 220 В, 50 Гц.

Рассмотрим технические характеристики различных штепсельных розеток.

Малогабаритная модель РС-16-006 скрытой установки:

Напряжение, В	250
Ток, А	16
Защита	IP20
Климатические требования	УХЛ 4
Габаритные размеры, мм	80х80х30
Полюса	2

Розетка штепсельная ПС-326-100 (марка ИЭК) — утопленного типа при открытой проводке:

Ток, А	40
Напряжение, В	24
Кол-вот контактов	7

Может использоваться для прицепа ВАЗ, КАМАЗ, КРАЗ и т. д.

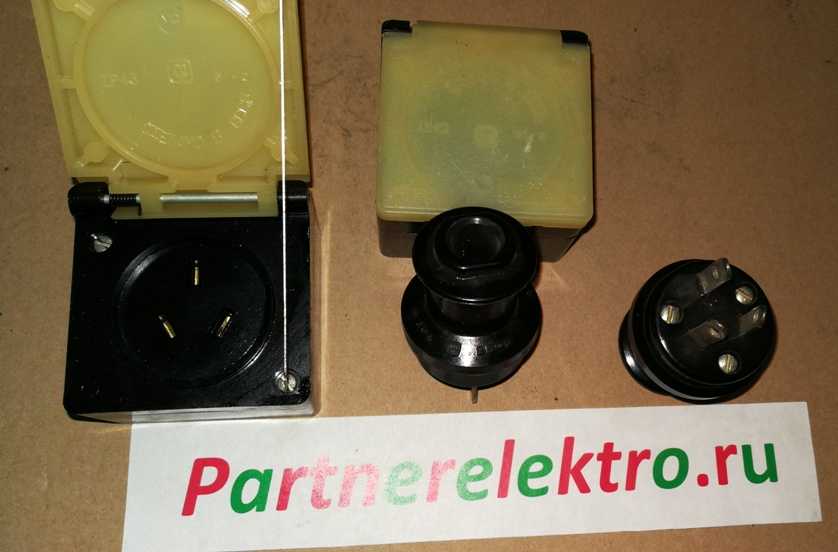

Штепсельная низковольтная розетка 42В РП-2Б (РШ-п-2-о-IP43-01-10/42) утопленного типа при скрытой проводке для переносной или настольной лампы

Напряжение, В	42
Размеры, мм	61х61х50
Ток, А	10
Климат	УХЛ
Количество полюсов	2

Розетки нейтральные малогабаритные штепсельные типа НМШ (АНШМ2-310) к реле (их схема установки несколько отличается от классических моделей):

Сопротивление, Ом	310
Напряжение, В	12
Отпускание якоря, В	6,7
Время отпускания, с	мгновенно

Где продавать?

Данная продукция уже закуплена (дата) и поставлена заказчику МУНИЦИПАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ «ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА ЦЕЛИНСКОГО РАЙОНА РОСТОВСКОЙ ОБЛАСТИ». Закупка осуществлялась по закону ФЗ-94 . Если вы хотите сбыть аналогичную продукцию:

Продажи через тендеры, которые мы агрегируем на нашем сайте. Мы обрабатываем более 65266 источников государственных и коммерческих закупок с бесплатной рассылкой. Следите ежедневно за информацией и сможете найти заказчика для вашей продукции или услуги.
Субподряд, связавшись с поставщиком Промналадка.
Продажа через розничные и оптовые маркетплэйсы. Если интерисует экспорт, то рекомендуем продавать через Алибаба, как самую крупнейшую площадку. Или возможна продажа через бесплатные маркетплэйсы, но спрос на вашу продукцию там будет меньше.

Регистрация

Особенности использования малогабаритной штепсельной розетки типа РШ-П 20 с 01-10-220У4

Малогабаритная штепсельная розетка типа РШ-П 20 с 01-10-220У4 предназначена для использования в системе скрытой проводки и имеет несколько особенностей, которые делают ее удобной и функциональной.

1. Компактный размер: Розетка имеет небольшие габариты, что делает ее идеальной для использования в ограниченных пространствах. Она легко устанавливается на стену или другую поверхность без занимаемого места.

2. Простота монтажа: Малогабаритная розетка легко устанавливается в стандартное отверстие размером 65х65 мм без необходимости дополнительных работ. Это позволяет быстро и удобно подключить электрооборудование.

3. Надежность и безопасность: Розетка выполнена из высококачественных материалов, которые обеспечивают долговечность и защиту от перегрузок и коротких замыканий. Она соответствует всем необходимым нормам и требованиям безопасности.

4. Универсальность использования: Розетка подходит для подключения различных электроприборов и устройств, которые требуют номинальное напряжение 220 В и ток до 10 А. Она оснащена защитной крышкой, которая предотвращает попадание пыли и влаги.

5. Эстетический вид: Малогабаритная штепсельная розетка имеет современный и элегантный дизайн, который хорошо сочетается с различными интерьерами. Она представлена в различных цветовых вариантах, что позволяет выбрать наиболее подходящую под стиль помещения.

6. Многофункциональность: Розетка оснащена возможностью подключения до двух различных устройств одновременно. Это позволяет удобно использовать несколько электроприборов без необходимости использования дополнительных разъемов.

Технические характеристики розетки типа РШ-П 20 с 01-10-220У4
Номинальное напряжение
220 В
Номинальный ток
10 А
Цвет
Различные варианты
Габариты
65х65 мм

В целом, использование малогабаритной штепсельной розетки типа РШ-П 20 с 01-10-220У4 позволяет обеспечить удобство, безопасность и функциональность в использовании электрооборудования в системе скрытой проводки.

Розетка Штепсельная Неутопленного Типа При Открытой Проводке По электрической схеме

Перед тем как приступать к выбору и монтажу, необходимо изучить, что такое трёхполюсная розетка. Это довольно простое устройство, которое обладает несколькими отличительными характеристиками по сравнению с другими видами. Штепсельные розетки состоят из 3 основных элементов:

Штепсельная розетка изготавливается в различных видах.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

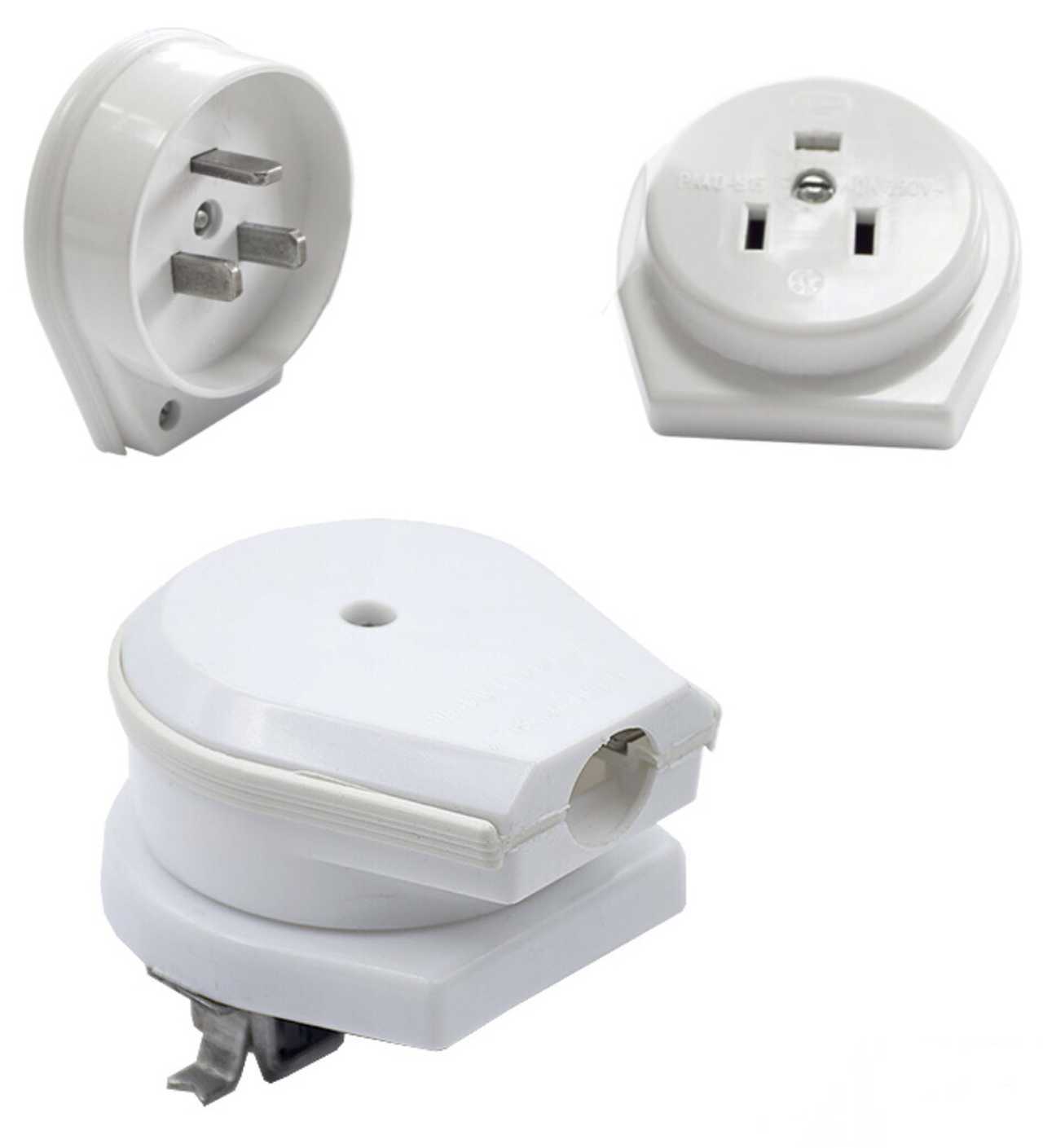

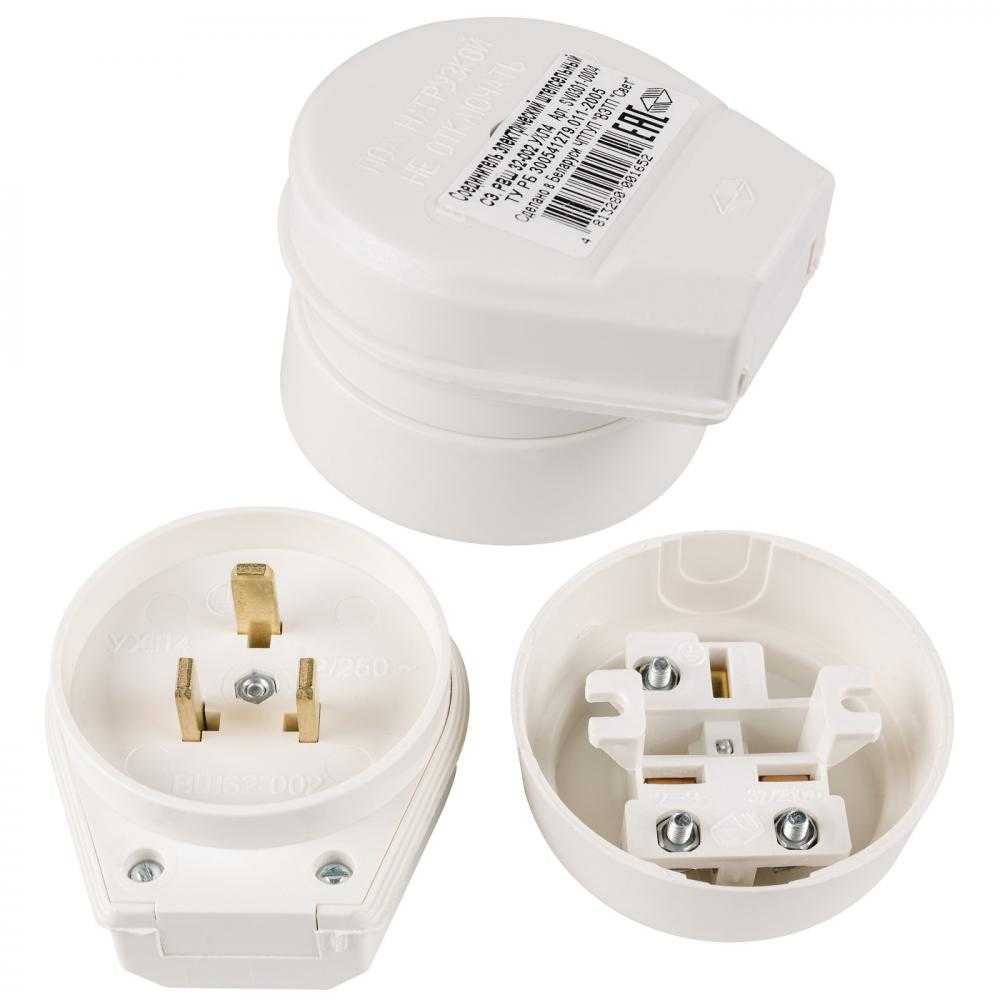

Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.
